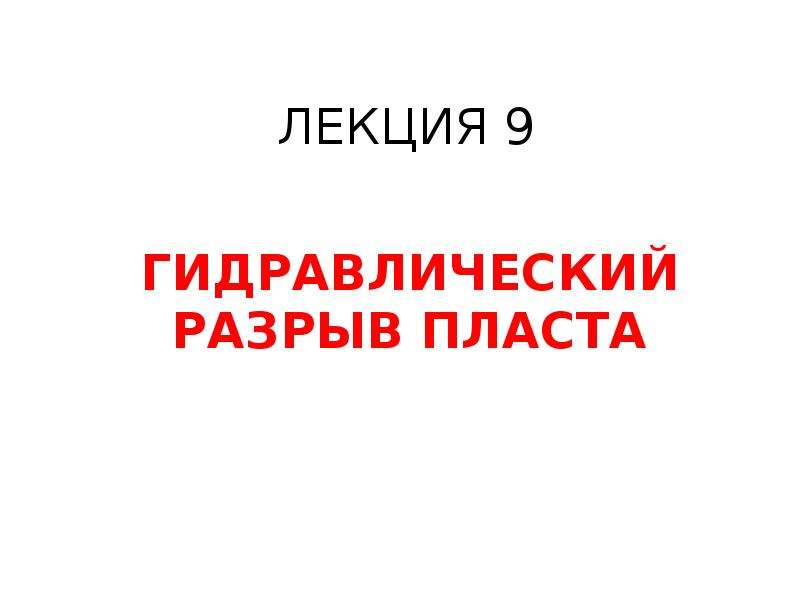

Слайд 1





ЛЕКЦИЯ 9
ГИДРАВЛИЧЕСКИЙ РАЗРЫВ ПЛАСТА
Описание слайда:
ЛЕКЦИЯ 9 ГИДРАВЛИЧЕСКИЙ РАЗРЫВ ПЛАСТА

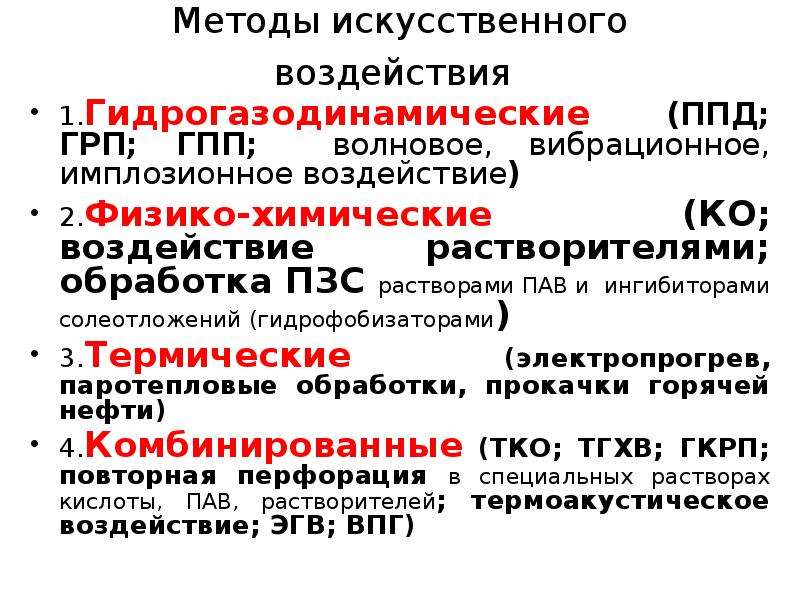

Слайд 2





Методы искусственного воздействия
1.Гидрогазодинамические (ППД; ГРП; ГПП;  волновое, вибрационное, имплозионное воздействие)
2.Физико-химические (КО; воздействие растворителями; обработка ПЗС растворами ПАВ и  ингибиторами солеотложений (гидрофобизаторами)
3.Термические (электропрогрев, паротепловые обработки, прокачки горячей нефти)
4.Комбинированные (ТКО; ТГХВ; ГКРП; повторная перфорация в специальных растворах кислоты, ПАВ, растворителей; термоакустическое воздействие; ЭГВ; ВПГ)
Описание слайда:
Методы искусственного воздействия 1.Гидрогазодинамические (ППД; ГРП; ГПП; волновое, вибрационное, имплозионное воздействие) 2.Физико-химические (КО; воздействие растворителями; обработка ПЗС растворами ПАВ и ингибиторами солеотложений (гидрофобизаторами) 3.Термические (электропрогрев, паротепловые обработки, прокачки горячей нефти) 4.Комбинированные (ТКО; ТГХВ; ГКРП; повторная перфорация в специальных растворах кислоты, ПАВ, растворителей; термоакустическое воздействие; ЭГВ; ВПГ)

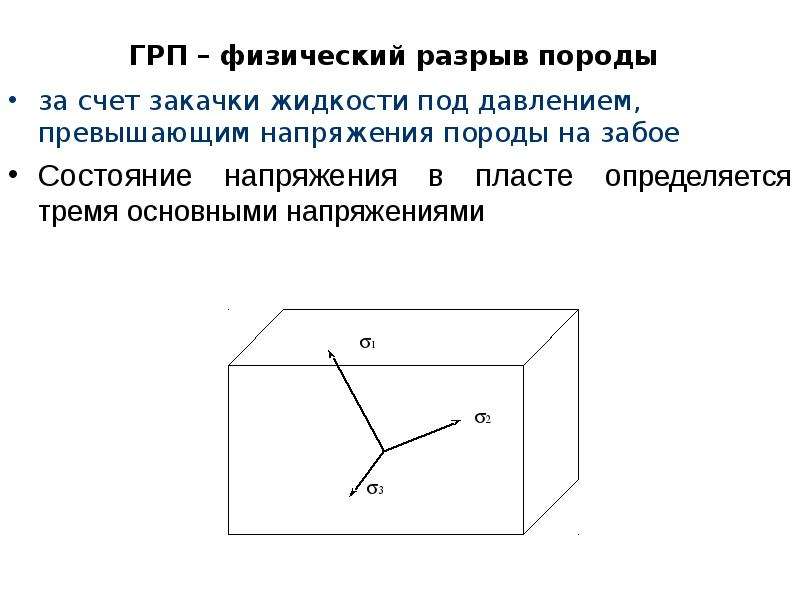

Слайд 3





ГРП – физический разрыв породы
за счет закачки жидкости под давлением, превышающим напряжения породы на забое
Состояние напряжения в пласте определяется тремя основными напряжениями
Описание слайда:
ГРП – физический разрыв породы за счет закачки жидкости под давлением, превышающим напряжения породы на забое Состояние напряжения в пласте определяется тремя основными напряжениями

Слайд 4





Напряженное состояние пород характеризуется
вертикальным  и   горизонтальным   напряжением
   σ1 =Рг=ρп · g ·Н                 σ2=σ3=Ргг=λ · ρп · g · Н

      ρп — плотность горных пород; Н—глубина залегания пласта;
      λ — коэф. бокового распора(ф.  А.Н. Динника):

     γ — коэффициент Пуассона (зависит от продольных и поперечных деформаций породы)
для песчаников и известняков  γ= 0,2-0,3
для упругих пород γ=0,25-0,43
для пластичных горных пород (глина, глинистые сланцы, каменная соль) γ=0,5, вследствие чего λ —> 1
Описание слайда:
Напряженное состояние пород характеризуется вертикальным и горизонтальным напряжением σ1 =Рг=ρп · g ·Н σ2=σ3=Ргг=λ · ρп · g · Н ρп — плотность горных пород; Н—глубина залегания пласта; λ — коэф. бокового распора(ф. А.Н. Динника): γ — коэффициент Пуассона (зависит от продольных и поперечных деформаций породы) для песчаников и известняков γ= 0,2-0,3 для упругих пород γ=0,25-0,43 для пластичных горных пород (глина, глинистые сланцы, каменная соль) γ=0,5, вследствие чего λ —> 1

Слайд 5





Горное давление
нагрузка слоев, залегающих над горной породой:    22.6 кПа/м
На глубине более 300 м эта нагрузка обычно выше двух других горизонтальных напряжений и трещина получается вертикальной
Описание слайда:
Горное давление нагрузка слоев, залегающих над горной породой: 22.6 кПа/м На глубине более 300 м эта нагрузка обычно выше двух других горизонтальных напряжений и трещина получается вертикальной

Слайд 6





Азимут трещины определяется
амплитудой  2 основных горизонтальных напряжений
Трещина всегда перпендикулярна минимальному напряжению
Описание слайда:
Азимут трещины определяется амплитудой 2 основных горизонтальных напряжений Трещина всегда перпендикулярна минимальному напряжению

Слайд 7





Принцип наименьшего сопротивления
Описание слайда:
Принцип наименьшего сопротивления

Слайд 8





Необходимость в закрепляющем агенте
После прекращения закачки, напряжения породы закрывают трещину
Наполнитель  не дает трещине закрыться
Описание слайда:
Необходимость в закрепляющем агенте После прекращения закачки, напряжения породы закрывают трещину Наполнитель не дает трещине закрыться

Слайд 9

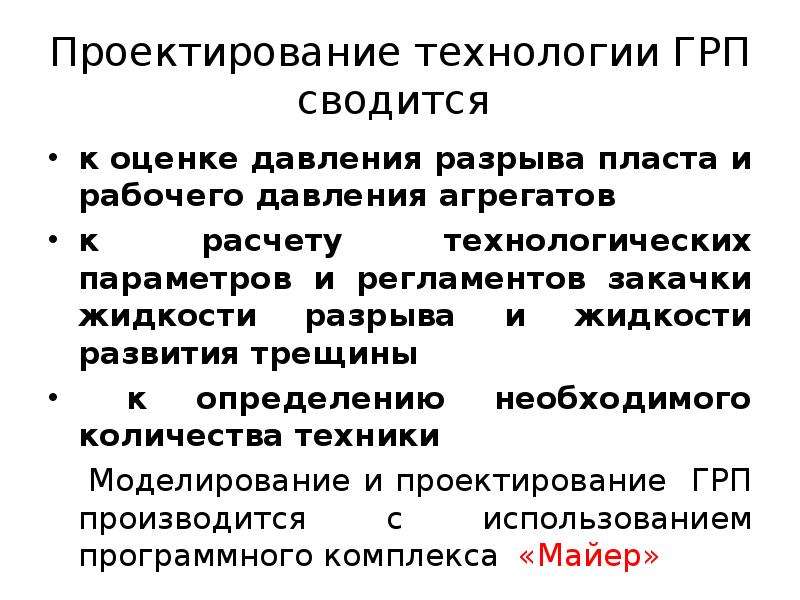

Проектирование технологии ГРП сводится
к оценке давления разрыва пласта и рабочего давления агрегатов
к расчету технологических параметров и регламентов закачки жидкости разрыва и жидкости развития трещины
 к определению необходимого количества техники
   Моделирование и проектирование  ГРП производится с использованием программного комплекса  «Майер»
Описание слайда:
Проектирование технологии ГРП сводится к оценке давления разрыва пласта и рабочего давления агрегатов к расчету технологических параметров и регламентов закачки жидкости разрыва и жидкости развития трещины к определению необходимого количества техники Моделирование и проектирование ГРП производится с использованием программного комплекса «Майер»

Слайд 10





Давление разрыва горных пород зависит от:
горного давления Рг
пористости, проницаемости ПЗС и наличия микротрещин
прочности и упругих свойств горной породы
структуры порового пространства
свойств жидкости разрыва
состава и геологического строения объекта, наличия глин
технологии проведения ГРП
                     Во многих случаях Рр < Рг
Описание слайда:
Давление разрыва горных пород зависит от: горного давления Рг пористости, проницаемости ПЗС и наличия микротрещин прочности и упругих свойств горной породы структуры порового пространства свойств жидкости разрыва состава и геологического строения объекта, наличия глин технологии проведения ГРП Во многих случаях Рр < Рг

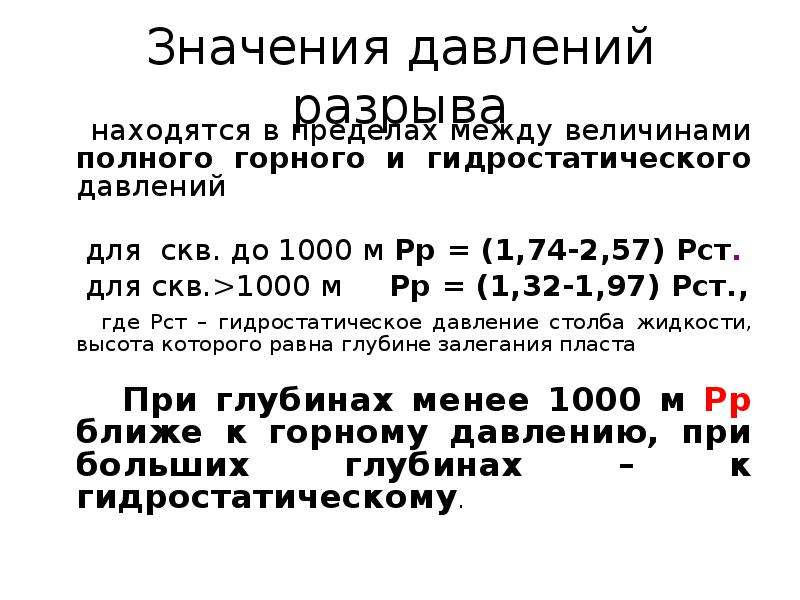

Слайд 11





Значения давлений разрыва
    находятся в пределах между величинами полного горного и гидростатического давлений
    для  скв. до 1000 м Рр = (1,74-2,57) Рст.
    для скв.>1000 м     Рр = (1,32-1,97) Рст.,
    где Рст – гидростатическое давление столба жидкости, высота которого равна глубине залегания пласта

      При глубинах менее 1000 м Рр ближе к горному давлению, при больших глубинах – к гидростатическому.
Описание слайда:
Значения давлений разрыва находятся в пределах между величинами полного горного и гидростатического давлений для скв. до 1000 м Рр = (1,74-2,57) Рст. для скв.>1000 м Рр = (1,32-1,97) Рст., где Рст – гидростатическое давление столба жидкости, высота которого равна глубине залегания пласта При глубинах менее 1000 м Рр ближе к горному давлению, при больших глубинах – к гидростатическому.

Слайд 12





Условие достижения величины
 давления разрыва
скорость закачки жидкости должна опережать скорость поглощения жидкости пластом

В случае низкопроницаемых пород  используют в качестве жидкости разрыва жидкости невысокой вязкости при ограниченной скорости их закачки
Если породы достаточно хорошо проницаемы, то при использовании маловязких жидкостей закачки требуется большая скорость закачки; при ограниченной скорости закачки необходимо использовать жидкости разрыва повышенной вязкости
Если ПЗС представлена коллектором высокой проницаемости, то применяют большие скорости закачки и высоковязкие жидкости
Описание слайда:
Условие достижения величины давления разрыва скорость закачки жидкости должна опережать скорость поглощения жидкости пластом В случае низкопроницаемых пород используют в качестве жидкости разрыва жидкости невысокой вязкости при ограниченной скорости их закачки Если породы достаточно хорошо проницаемы, то при использовании маловязких жидкостей закачки требуется большая скорость закачки; при ограниченной скорости закачки необходимо использовать жидкости разрыва повышенной вязкости Если ПЗС представлена коллектором высокой проницаемости, то применяют большие скорости закачки и высоковязкие жидкости

Слайд 13

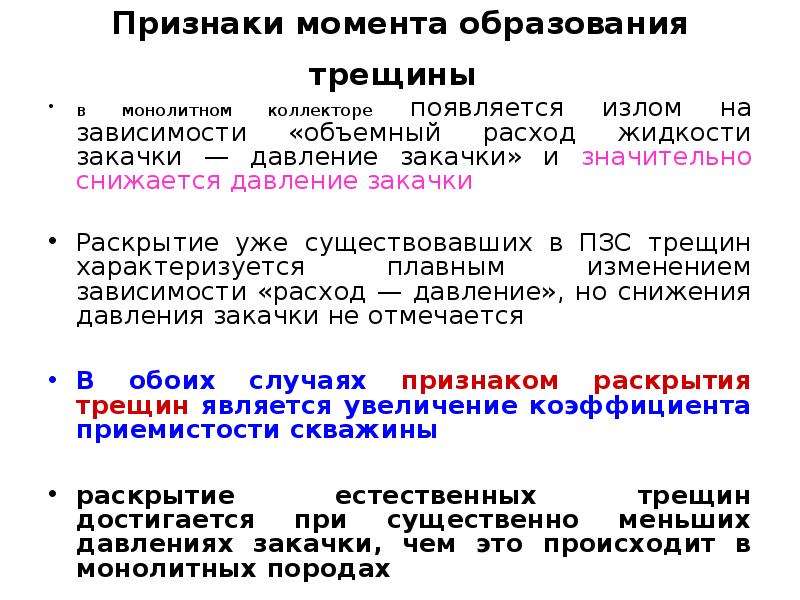

Признаки момента образования трещины
в монолитном коллекторе появляется излом на зависимости «объемный расход жидкости закачки — давление закачки» и значительно снижается давление закачки

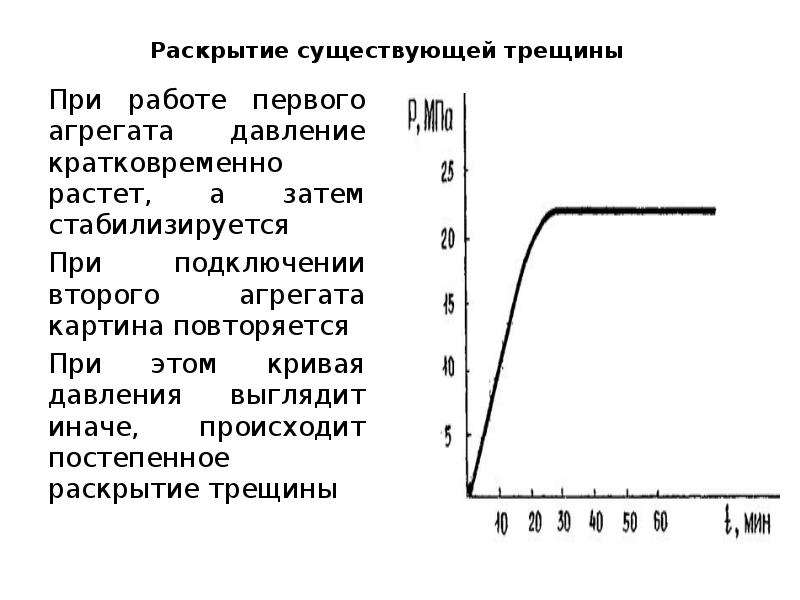

Раскрытие уже существовавших в ПЗС трещин характеризуется плавным изменением зависимости «расход — давление», но снижения давления закачки не отмечается

В обоих случаях признаком раскрытия трещин является увеличение коэффициента приемистости скважины

раскрытие естественных трещин достигается при существенно меньших давлениях закачки, чем это происходит в монолитных породах
Описание слайда:
Признаки момента образования трещины в монолитном коллекторе появляется излом на зависимости «объемный расход жидкости закачки — давление закачки» и значительно снижается давление закачки Раскрытие уже существовавших в ПЗС трещин характеризуется плавным изменением зависимости «расход — давление», но снижения давления закачки не отмечается В обоих случаях признаком раскрытия трещин является увеличение коэффициента приемистости скважины раскрытие естественных трещин достигается при существенно меньших давлениях закачки, чем это происходит в монолитных породах

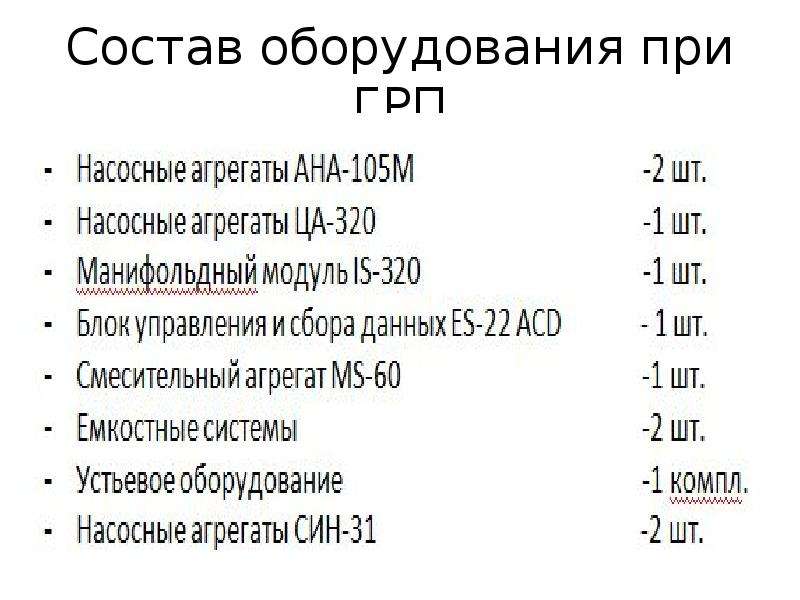

Слайд 14

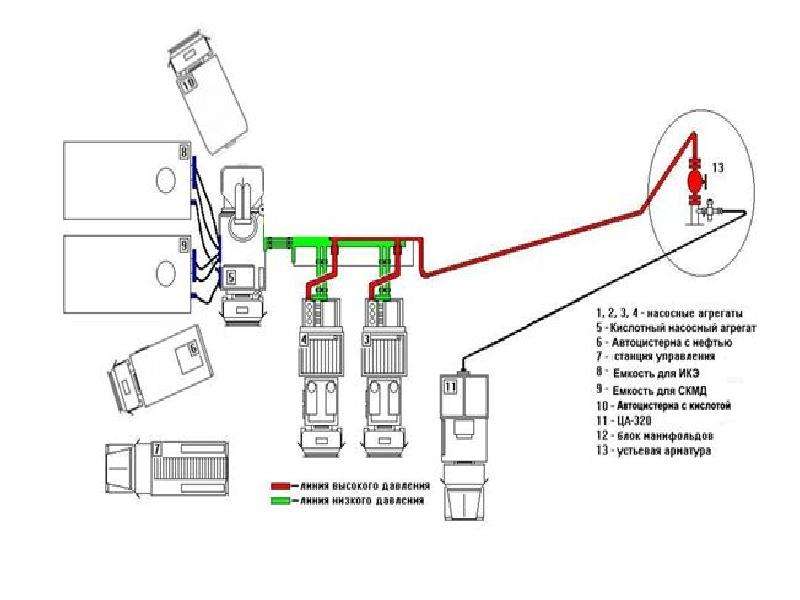

Состав оборудования при ГРП
Описание слайда:
Состав оборудования при ГРП

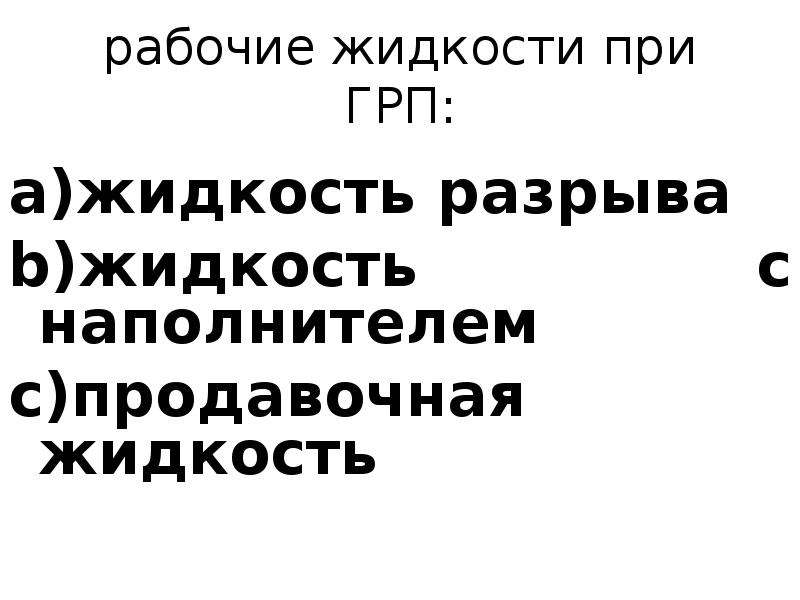

Слайд 15





рабочие жидкости при ГРП:

жидкость разрыва
жидкость с наполнителем
продавочная жидкость
Описание слайда:
рабочие жидкости при ГРП: жидкость разрыва жидкость с наполнителем продавочная жидкость

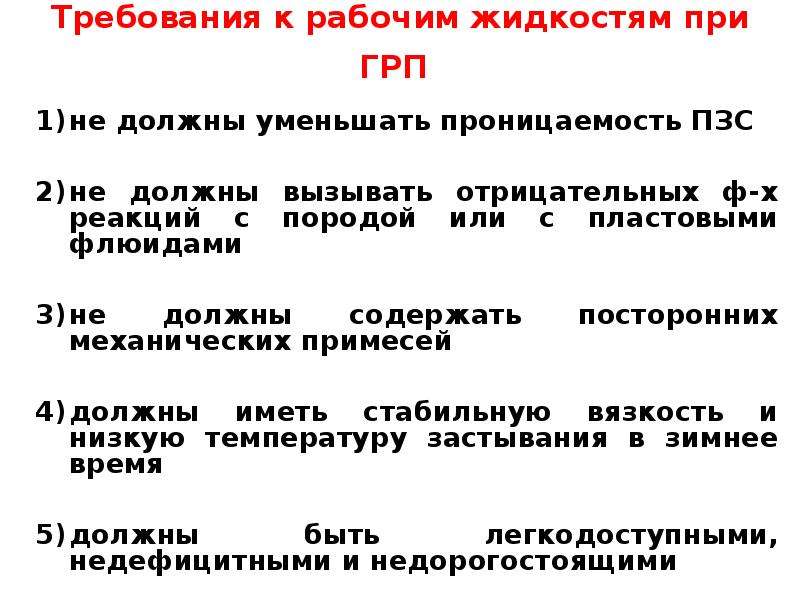

Слайд 16





Требования к рабочим жидкостям при ГРП
не должны уменьшать проницаемость ПЗС

не должны вызывать отрицательных ф-х реакций с породой или с пластовыми флюидами

не должны содержать посторонних механических примесей

должны иметь стабильную вязкость и низкую температуру застывания в зимнее время

должны быть легкодоступными, недефицитными и недорогостоящими
Описание слайда:
Требования к рабочим жидкостям при ГРП не должны уменьшать проницаемость ПЗС не должны вызывать отрицательных ф-х реакций с породой или с пластовыми флюидами не должны содержать посторонних механических примесей должны иметь стабильную вязкость и низкую температуру застывания в зимнее время должны быть легкодоступными, недефицитными и недорогостоящими

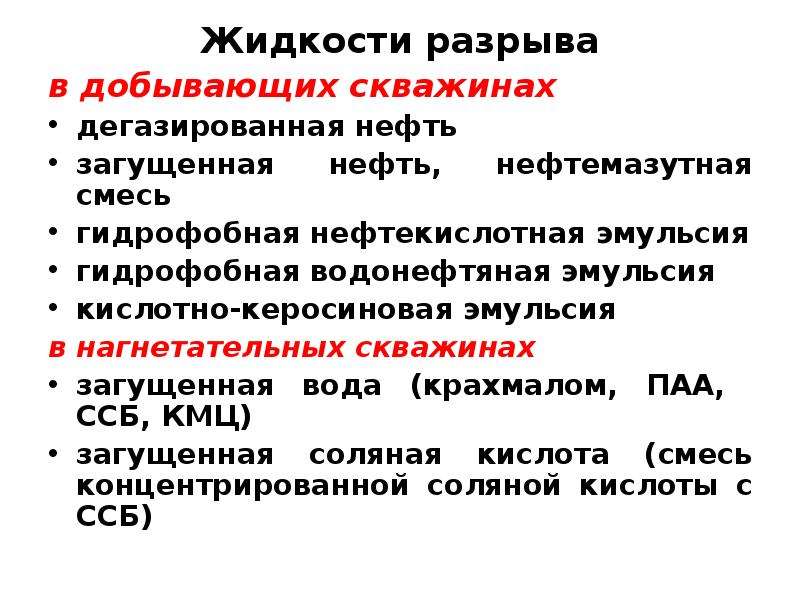

Слайд 17





Жидкости разрыва
в добывающих скважинах
дегазированная нефть
загущенная нефть, нефтемазутная смесь
гидрофобная нефтекислотная эмульсия
гидрофобная водонефтяная эмульсия
кислотно-керосиновая эмульсия
в нагнетательных скважинах
загущенная вода (крахмалом, ПАА,  ССБ, КМЦ)
загущенная соляная кислота (смесь концентрированной соляной кислоты с ССБ)
Описание слайда:
Жидкости разрыва в добывающих скважинах дегазированная нефть загущенная нефть, нефтемазутная смесь гидрофобная нефтекислотная эмульсия гидрофобная водонефтяная эмульсия кислотно-керосиновая эмульсия в нагнетательных скважинах загущенная вода (крахмалом, ПАА, ССБ, КМЦ) загущенная соляная кислота (смесь концентрированной соляной кислоты с ССБ)

Слайд 18

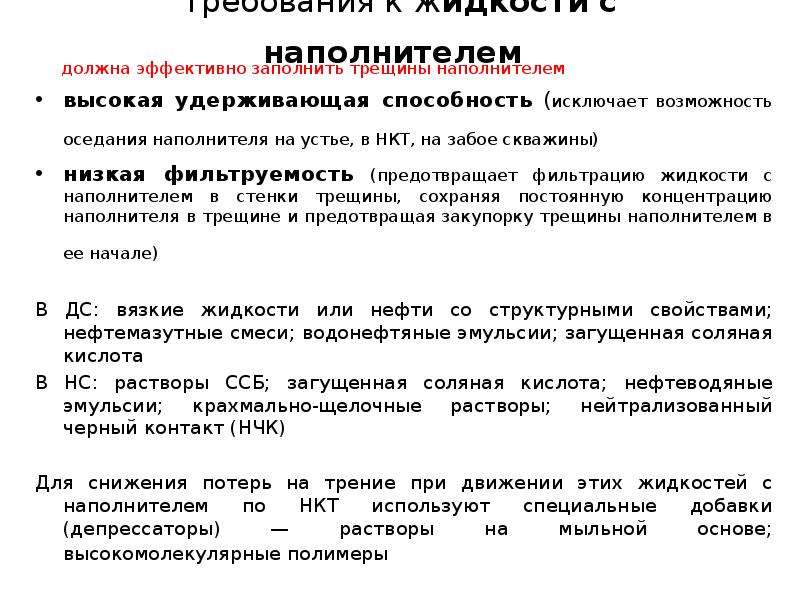

Требования к жидкости с наполнителем
     должна эффективно заполнить трещины наполнителем
высокая удерживающая способность (исключает возможность оседания наполнителя на устье, в НКТ, на забое скважины)
низкая фильтруемость (предотвращает фильтрацию жидкости с наполнителем в стенки трещины, сохраняя постоянную концентрацию наполнителя в трещине и предотвращая закупорку трещины наполнителем в ее начале)
В ДС: вязкие жидкости или нефти со структурными свойствами; нефтемазутные смеси; водонефтяные эмульсии; загущенная соляная кислота
В НС: растворы ССБ; загущенная соляная кислота; нефтеводяные эмульсии; крахмально-щелочные растворы; нейтрализованный черный контакт (НЧК)

Для снижения потерь на трение при движении этих жидкостей с наполнителем по НКТ используют специальные добавки (депрессаторы) — растворы на мыльной основе; высокомолекулярные полимеры
Описание слайда:
Требования к жидкости с наполнителем должна эффективно заполнить трещины наполнителем высокая удерживающая способность (исключает возможность оседания наполнителя на устье, в НКТ, на забое скважины) низкая фильтруемость (предотвращает фильтрацию жидкости с наполнителем в стенки трещины, сохраняя постоянную концентрацию наполнителя в трещине и предотвращая закупорку трещины наполнителем в ее начале) В ДС: вязкие жидкости или нефти со структурными свойствами; нефтемазутные смеси; водонефтяные эмульсии; загущенная соляная кислота В НС: растворы ССБ; загущенная соляная кислота; нефтеводяные эмульсии; крахмально-щелочные растворы; нейтрализованный черный контакт (НЧК) Для снижения потерь на трение при движении этих жидкостей с наполнителем по НКТ используют специальные добавки (депрессаторы) — растворы на мыльной основе; высокомолекулярные полимеры

Слайд 19

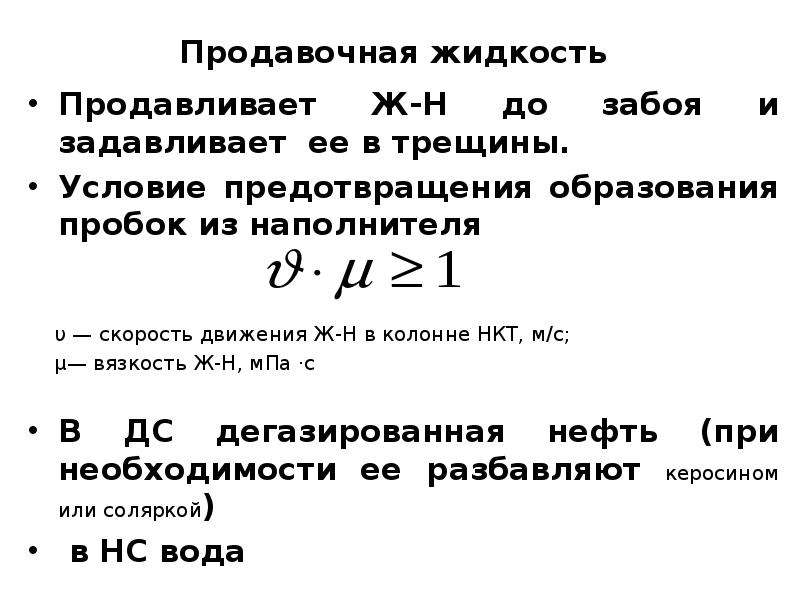

Продавочная жидкость
Продавливает Ж-Н до забоя и задавливает  ее в трещины.
Условие предотвращения образования пробок из наполнителя

    υ — скорость движения Ж-Н в колонне НКТ, м/с;
    μ— вязкость Ж-Н, мПа ·с
В ДС дегазированная нефть (при необходимости ее разбавляют керосином или соляркой)
 в НС вода
Описание слайда:
Продавочная жидкость Продавливает Ж-Н до забоя и задавливает ее в трещины. Условие предотвращения образования пробок из наполнителя υ — скорость движения Ж-Н в колонне НКТ, м/с; μ— вязкость Ж-Н, мПа ·с В ДС дегазированная нефть (при необходимости ее разбавляют керосином или соляркой) в НС вода

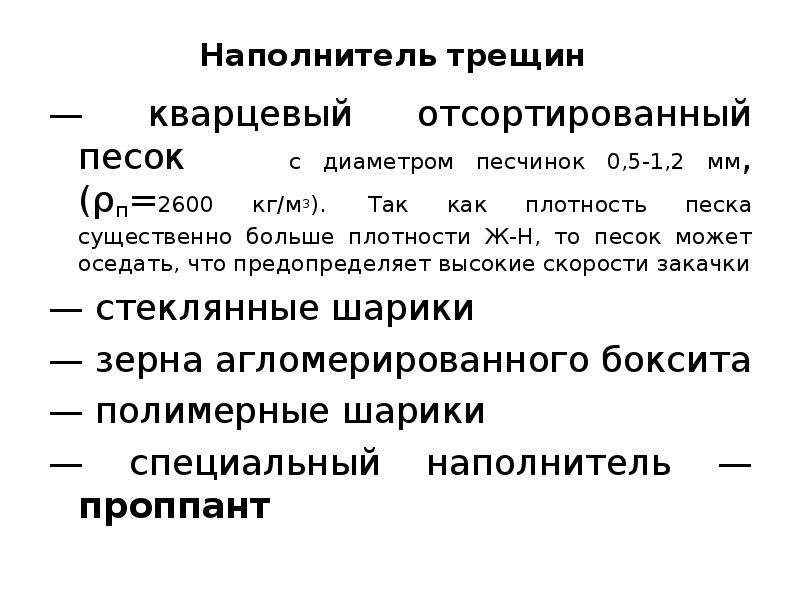

Слайд 20





Наполнитель трещин
— кварцевый отсортированный песок    с диаметром песчинок 0,5-1,2 мм,(ρп=2600 кг/м3). Так как плотность песка существенно больше плотности Ж-Н, то песок может оседать, что предопределяет высокие скорости закачки
— стеклянные шарики
— зерна агломерированного боксита
— полимерные шарики
— специальный наполнитель — проппант
Описание слайда:
Наполнитель трещин — кварцевый отсортированный песок с диаметром песчинок 0,5-1,2 мм,(ρп=2600 кг/м3). Так как плотность песка существенно больше плотности Ж-Н, то песок может оседать, что предопределяет высокие скорости закачки — стеклянные шарики — зерна агломерированного боксита — полимерные шарики — специальный наполнитель — проппант

Слайд 21

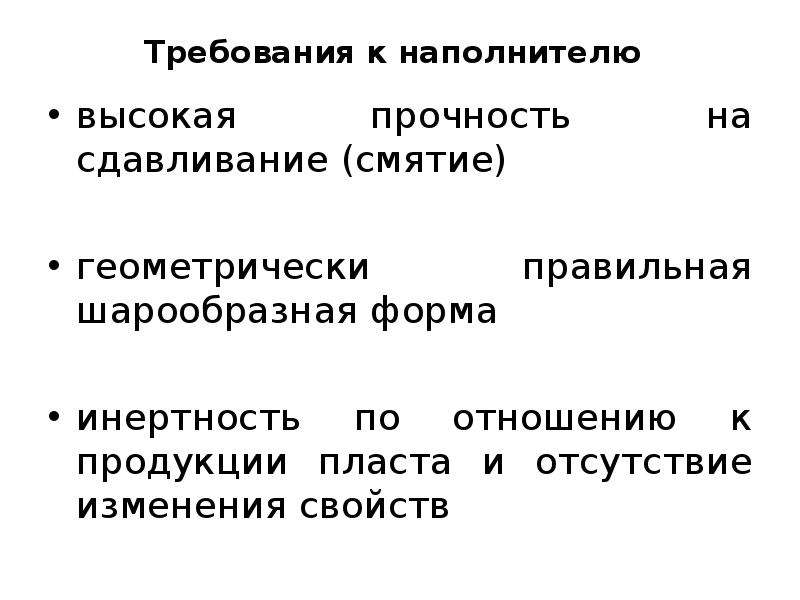

Требования к наполнителю
высокая прочность на сдавливание (смятие)
геометрически правильная шарообразная форма
инертность по отношению к продукции пласта и отсутствие изменения свойств
Описание слайда:
Требования к наполнителю высокая прочность на сдавливание (смятие) геометрически правильная шарообразная форма инертность по отношению к продукции пласта и отсутствие изменения свойств

Слайд 22

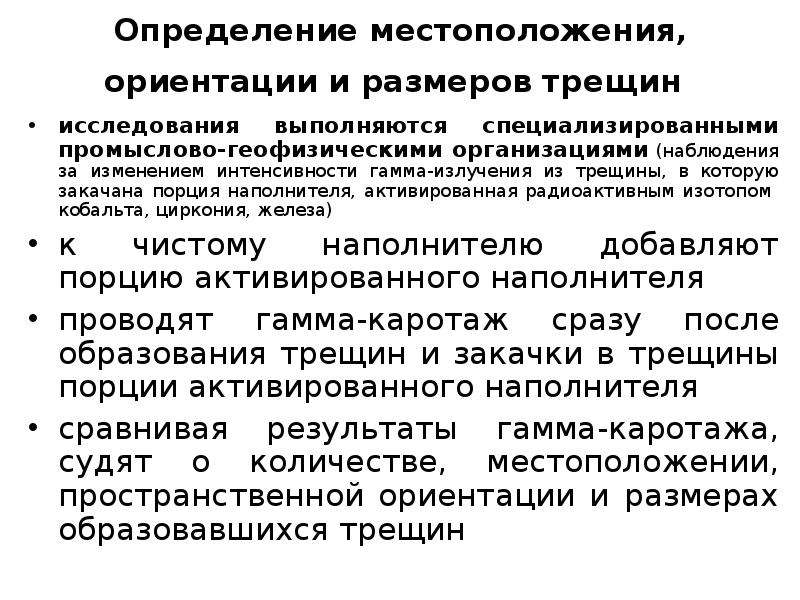

Определение местоположения, ориентации и размеров трещин
исследования выполняются специализированными промыслово-геофизическими организациями (наблюдения за изменением интенсивности гамма-излучения из трещины, в которую закачана порция наполнителя, активированная радиоактивным изотопом  кобальта, циркония, железа)
к чистому наполнителю добавляют порцию активированного наполнителя
проводят гамма-каротаж сразу после образования трещин и закачки в трещины порции активированного наполнителя
сравнивая результаты гамма-каротажа, судят о количестве, местоположении, пространственной ориентации и размерах образовавшихся трещин
Описание слайда:
Определение местоположения, ориентации и размеров трещин исследования выполняются специализированными промыслово-геофизическими организациями (наблюдения за изменением интенсивности гамма-излучения из трещины, в которую закачана порция наполнителя, активированная радиоактивным изотопом кобальта, циркония, железа) к чистому наполнителю добавляют порцию активированного наполнителя проводят гамма-каротаж сразу после образования трещин и закачки в трещины порции активированного наполнителя сравнивая результаты гамма-каротажа, судят о количестве, местоположении, пространственной ориентации и размерах образовавшихся трещин

Слайд 23

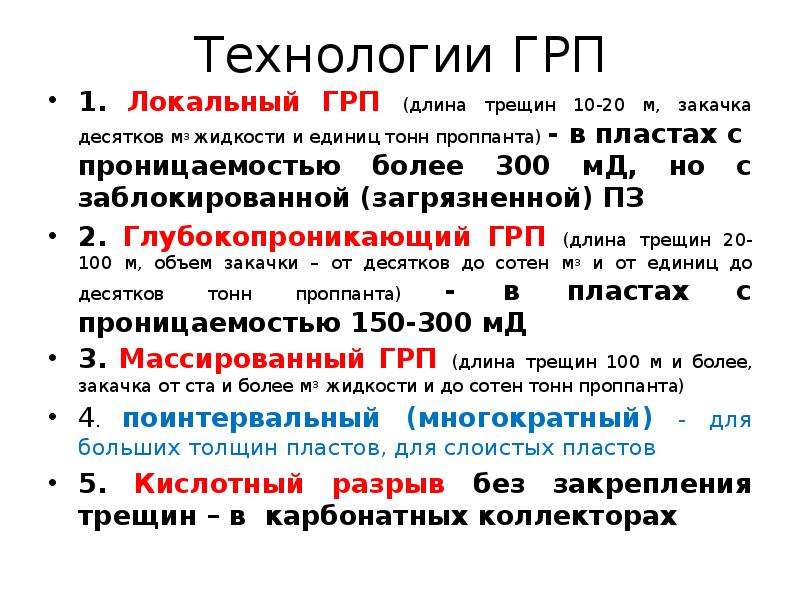

Технологии ГРП
1. Локальный ГРП (длина трещин 10-20 м, закачка десятков м3 жидкости и единиц тонн проппанта) - в пластах с  проницаемостью более 300 мД, но с заблокированной (загрязненной) ПЗ
2. Глубокопроникающий ГРП (длина трещин 20-100 м, объем закачки – от десятков до сотен м3 и от единиц до десятков тонн проппанта) - в пластах с проницаемостью 150-300 мД
3. Массированный ГРП (длина трещин 100 м и более, закачка от ста и более м3 жидкости и до сотен тонн проппанта)
4. поинтервальный (многократный) - для больших толщин пластов, для слоистых пластов
5. Кислотный разрыв без закрепления трещин – в  карбонатных коллекторах
Описание слайда:
Технологии ГРП 1. Локальный ГРП (длина трещин 10-20 м, закачка десятков м3 жидкости и единиц тонн проппанта) - в пластах с проницаемостью более 300 мД, но с заблокированной (загрязненной) ПЗ 2. Глубокопроникающий ГРП (длина трещин 20-100 м, объем закачки – от десятков до сотен м3 и от единиц до десятков тонн проппанта) - в пластах с проницаемостью 150-300 мД 3. Массированный ГРП (длина трещин 100 м и более, закачка от ста и более м3 жидкости и до сотен тонн проппанта) 4. поинтервальный (многократный) - для больших толщин пластов, для слоистых пластов 5. Кислотный разрыв без закрепления трещин – в карбонатных коллекторах

Слайд 24





Поинтервальный ГРП
а — разрыв в верхнем пропластке; б — разрыв в среднем пропластке; в — разрыв в нижнем пропластке;        г — скважина после ГРП;
1 — пакер; 2 — хвостовик НКТ; 3 — обратный клапан; 4 — трещина; 5 — глинистый пропласток; 6 — песчаный пропласток
Описание слайда:
Поинтервальный ГРП а — разрыв в верхнем пропластке; б — разрыв в среднем пропластке; в — разрыв в нижнем пропластке; г — скважина после ГРП; 1 — пакер; 2 — хвостовик НКТ; 3 — обратный клапан; 4 — трещина; 5 — глинистый пропласток; 6 — песчаный пропласток

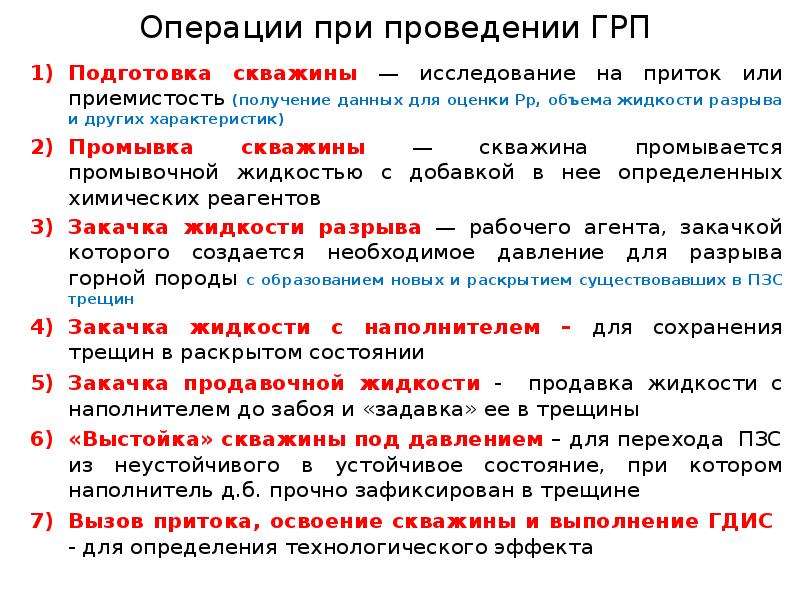

Слайд 25





Операции при проведении ГРП
Подготовка скважины — исследование на приток или приемистость (получение данных для оценки Рр, объема жидкости разрыва и других характеристик)
Промывка скважины — скважина промывается промывочной жидкостью с добавкой в нее определенных химических реагентов
Закачка жидкости разрыва — рабочего агента, закачкой которого создается необходимое давление для разрыва горной породы с образованием новых и раскрытием существовавших в ПЗС трещин
Закачка жидкости с наполнителем – для сохранения трещин в раскрытом состоянии
Закачка продавочной жидкости -  продавка жидкости с наполнителем до забоя и «задавка» ее в трещины
«Выстойка» скважины под давлением – для перехода  ПЗС из неустойчивого в устойчивое состояние, при котором наполнитель д.б. прочно зафиксирован в трещине
Вызов притока, освоение скважины и выполнение ГДИС  - для определения технологического эффекта
Описание слайда:
Операции при проведении ГРП Подготовка скважины — исследование на приток или приемистость (получение данных для оценки Рр, объема жидкости разрыва и других характеристик) Промывка скважины — скважина промывается промывочной жидкостью с добавкой в нее определенных химических реагентов Закачка жидкости разрыва — рабочего агента, закачкой которого создается необходимое давление для разрыва горной породы с образованием новых и раскрытием существовавших в ПЗС трещин Закачка жидкости с наполнителем – для сохранения трещин в раскрытом состоянии Закачка продавочной жидкости - продавка жидкости с наполнителем до забоя и «задавка» ее в трещины «Выстойка» скважины под давлением – для перехода ПЗС из неустойчивого в устойчивое состояние, при котором наполнитель д.б. прочно зафиксирован в трещине Вызов притока, освоение скважины и выполнение ГДИС - для определения технологического эффекта

Слайд 26

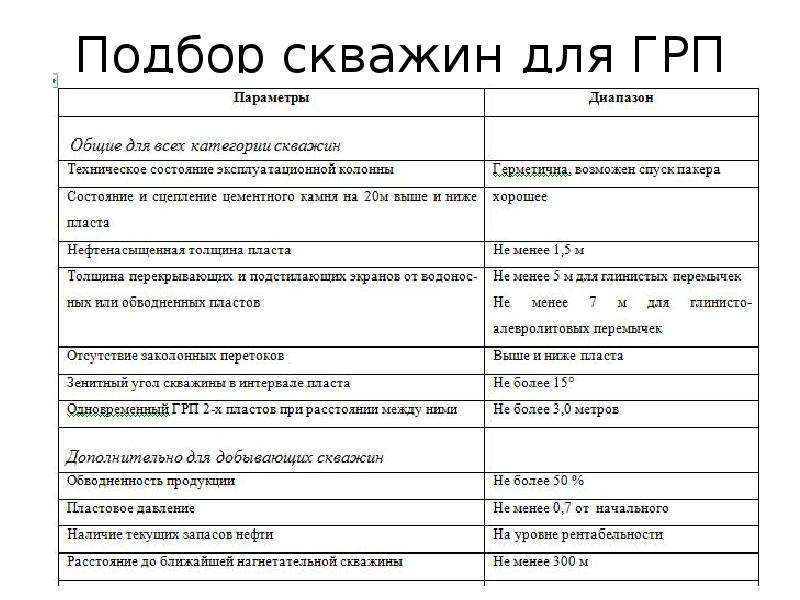

Подбор скважин для ГРП
Описание слайда:
Подбор скважин для ГРП

Слайд 27

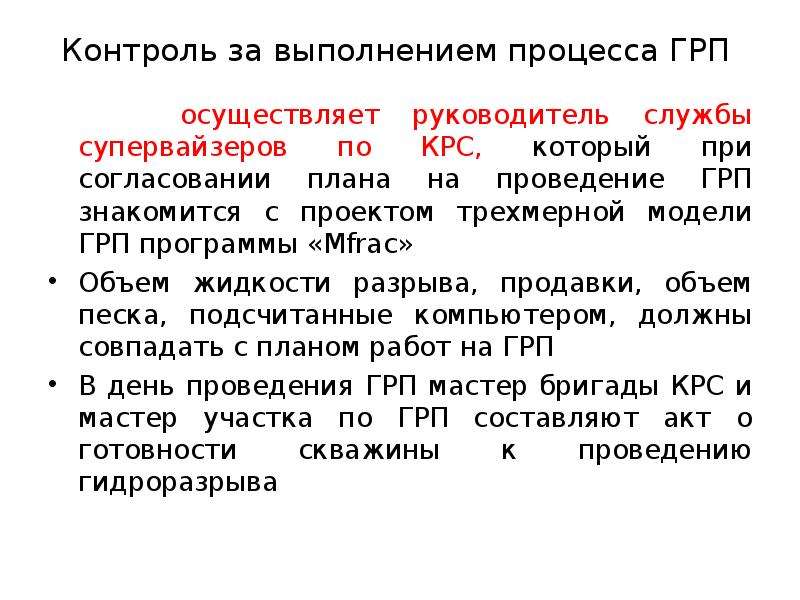

Контроль за выполнением процесса ГРП
    осуществляет руководитель службы супервайзеров по КРС, который при согласовании плана на проведение ГРП знакомится с проектом трехмерной модели ГРП программы «Mfrac»
Объем жидкости разрыва, продавки, объем песка, подсчитанные компьютером, должны совпадать с планом работ на ГРП
В день проведения ГРП мастер бригады КРС и мастер участка по ГРП составляют акт о готовности скважины к проведению гидроразрыва
Описание слайда:
Контроль за выполнением процесса ГРП осуществляет руководитель службы супервайзеров по КРС, который при согласовании плана на проведение ГРП знакомится с проектом трехмерной модели ГРП программы «Mfrac» Объем жидкости разрыва, продавки, объем песка, подсчитанные компьютером, должны совпадать с планом работ на ГРП В день проведения ГРП мастер бригады КРС и мастер участка по ГРП составляют акт о готовности скважины к проведению гидроразрыва

Слайд 28

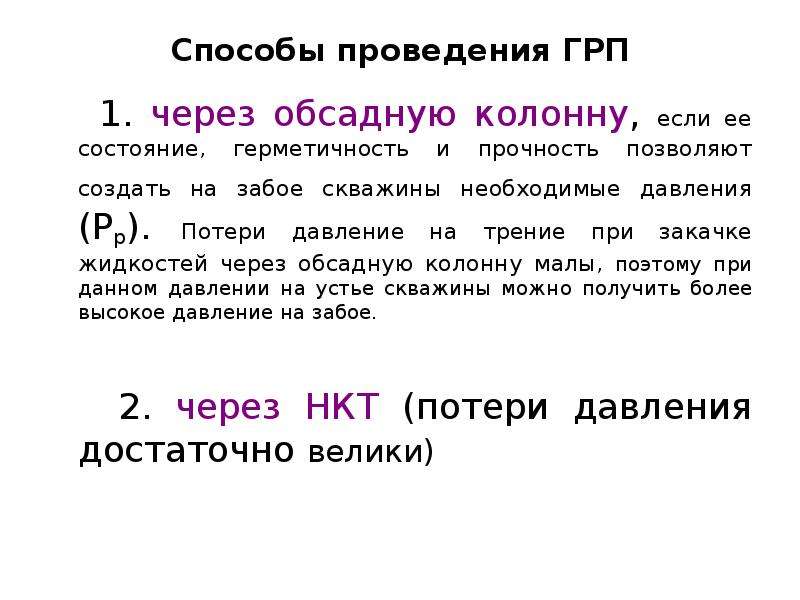

Способы проведения ГРП
   1. через обсадную колонну, если ее состояние, герметичность и прочность позволяют создать на забое скважины необходимые давления (Рр). Потери давление на трение при закачке жидкостей через обсадную колонну малы, поэтому при данном давлении на устье скважины можно получить более высокое давление на забое.
   2. через НКТ (потери давления достаточно велики)
Описание слайда:
Способы проведения ГРП 1. через обсадную колонну, если ее состояние, герметичность и прочность позволяют создать на забое скважины необходимые давления (Рр). Потери давление на трение при закачке жидкостей через обсадную колонну малы, поэтому при данном давлении на устье скважины можно получить более высокое давление на забое. 2. через НКТ (потери давления достаточно велики)

Слайд 29





Кислотный ГРП (карбонаты)
создание канала  высокой проводимости путем растворения участка поверхности трещины кислотой
Растворение не должно быть сплошным, чтобы оставить шероховатость, удерживающую  избирательность каналов вдоль трещины.
Описание слайда:
Кислотный ГРП (карбонаты) создание канала высокой проводимости путем растворения участка поверхности трещины кислотой Растворение не должно быть сплошным, чтобы оставить шероховатость, удерживающую избирательность каналов вдоль трещины.

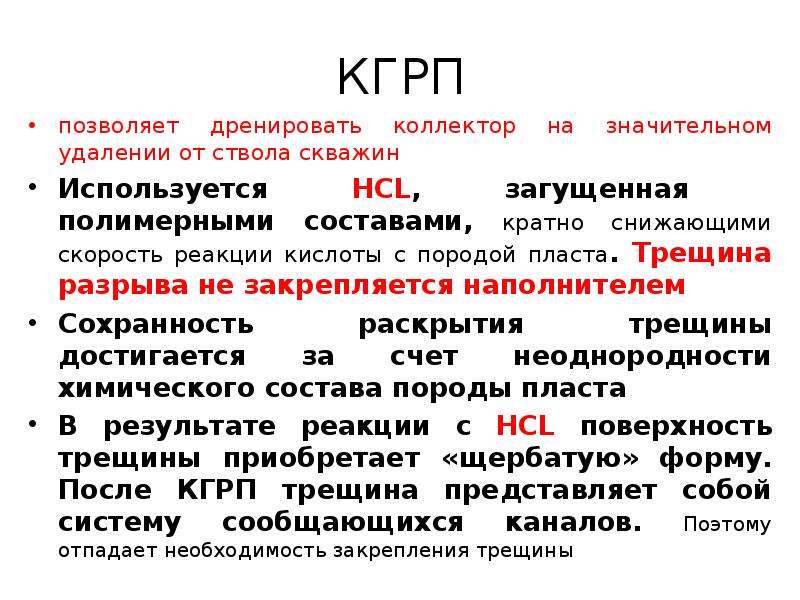

Слайд 30





КГРП
позволяет дренировать коллектор на значительном удалении от ствола скважин
Используется HCL, загущенная  полимерными составами, кратно снижающими скорость реакции кислоты с породой пласта. Трещина разрыва не закрепляется наполнителем
Сохранность раскрытия трещины достигается за счет неоднородности химического состава породы пласта
В результате реакции с HCL поверхность трещины приобретает «щербатую» форму. После КГРП трещина представляет собой систему сообщающихся каналов. Поэтому отпадает необходимость закрепления трещины
Описание слайда:
КГРП позволяет дренировать коллектор на значительном удалении от ствола скважин Используется HCL, загущенная полимерными составами, кратно снижающими скорость реакции кислоты с породой пласта. Трещина разрыва не закрепляется наполнителем Сохранность раскрытия трещины достигается за счет неоднородности химического состава породы пласта В результате реакции с HCL поверхность трещины приобретает «щербатую» форму. После КГРП трещина представляет собой систему сообщающихся каналов. Поэтому отпадает необходимость закрепления трещины

Слайд 31

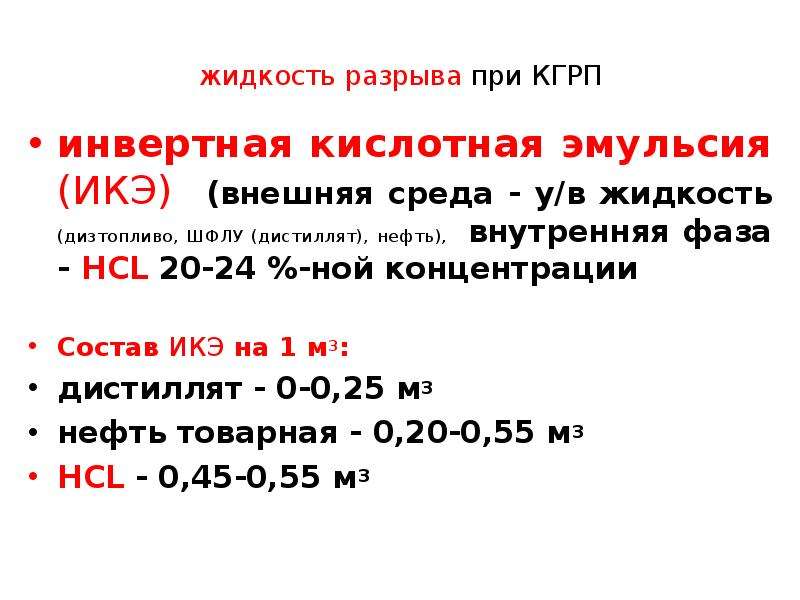

жидкость разрыва при КГРП
инвертная кислотная эмульсия (ИКЭ)  (внешняя среда - у/в жидкость (дизтопливо, ШФЛУ (дистиллят), нефть),  внутренняя фаза - HCL 20-24 %-ной концентрации

Состав ИКЭ на 1 м3:
дистиллят - 0-0,25 м3
нефть товарная - 0,20-0,55 м3
HCL - 0,45-0,55 м3
Описание слайда:
жидкость разрыва при КГРП инвертная кислотная эмульсия (ИКЭ) (внешняя среда - у/в жидкость (дизтопливо, ШФЛУ (дистиллят), нефть), внутренняя фаза - HCL 20-24 %-ной концентрации Состав ИКЭ на 1 м3: дистиллят - 0-0,25 м3 нефть товарная - 0,20-0,55 м3 HCL - 0,45-0,55 м3

Слайд 32

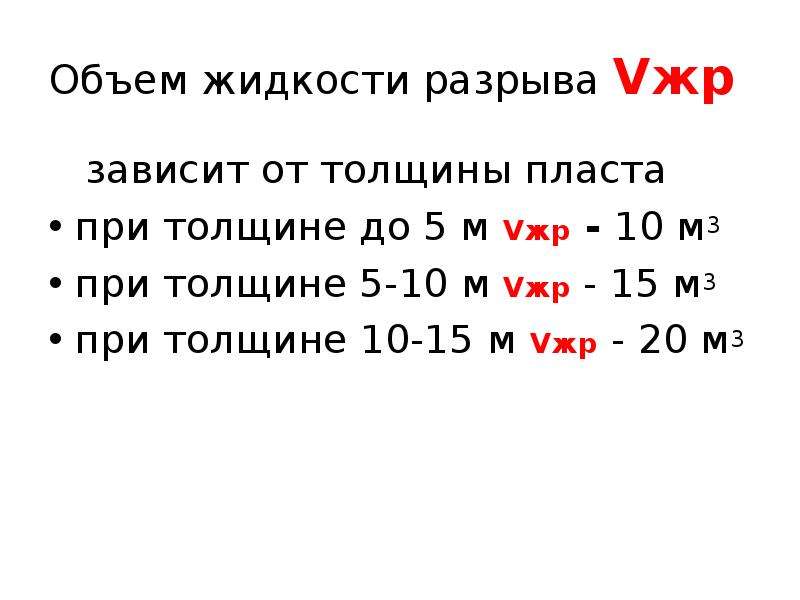

Объем жидкости разрыва Vжр
   зависит от толщины пласта
при толщине до 5 м Vжр - 10 м3
при толщине 5-10 м Vжр - 15 м3
при толщине 10-15 м Vжр - 20 м3
Описание слайда:
Объем жидкости разрыва Vжр зависит от толщины пласта при толщине до 5 м Vжр - 10 м3 при толщине 5-10 м Vжр - 15 м3 при толщине 10-15 м Vжр - 20 м3

Слайд 33

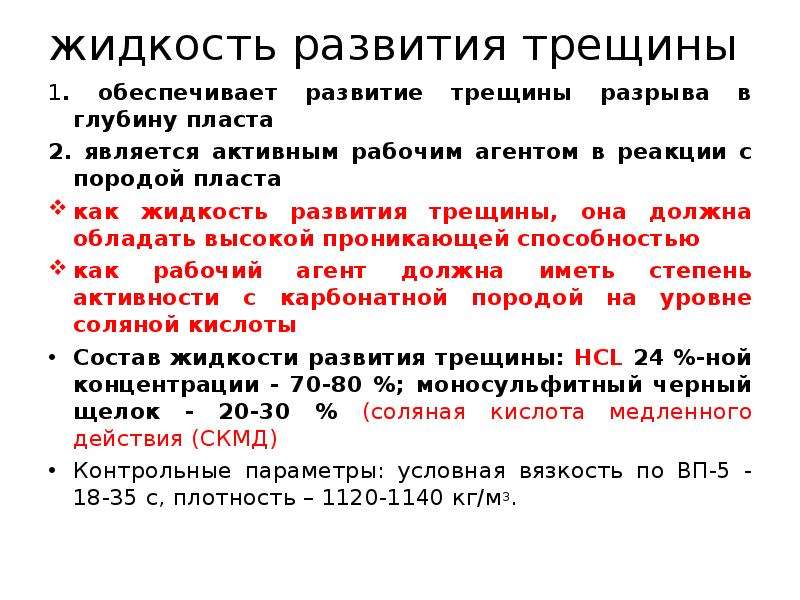

жидкость развития трещины
1. обеспечивает развитие трещины разрыва в глубину пласта
2. является активным рабочим агентом в реакции с породой пласта
как жидкость развития трещины, она должна обладать высокой проникающей способностью
как рабочий агент должна иметь степень активности с карбонатной породой на уровне соляной кислоты
Состав жидкости развития трещины: HCL 24 %-ной концентрации - 70-80 %; моносульфитный черный щелок - 20-30 % (соляная кислота медленного действия (СКМД)
Контрольные параметры: условная вязкость по ВП-5 - 18-35 с, плотность – 1120-1140 кг/м3.
Описание слайда:
жидкость развития трещины 1. обеспечивает развитие трещины разрыва в глубину пласта 2. является активным рабочим агентом в реакции с породой пласта как жидкость развития трещины, она должна обладать высокой проникающей способностью как рабочий агент должна иметь степень активности с карбонатной породой на уровне соляной кислоты Состав жидкости развития трещины: HCL 24 %-ной концентрации - 70-80 %; моносульфитный черный щелок - 20-30 % (соляная кислота медленного действия (СКМД) Контрольные параметры: условная вязкость по ВП-5 - 18-35 с, плотность – 1120-1140 кг/м3.

Слайд 34

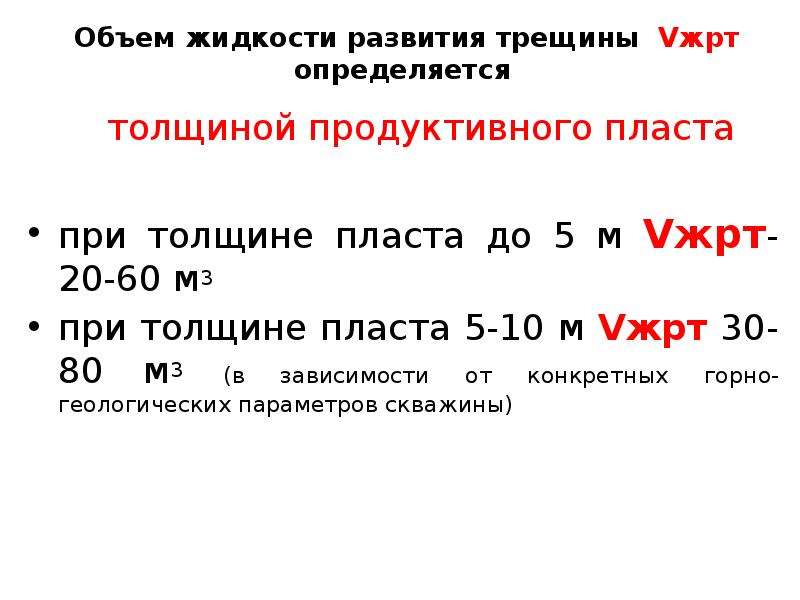

Объем жидкости развития трещины  Vжрт определяется
       толщиной продуктивного пласта
при толщине пласта до 5 м Vжрт-20-60 м3
при толщине пласта 5-10 м Vжрт 30-80 м3 (в зависимости от конкретных горно-геологических параметров скважины)
Описание слайда:
Объем жидкости развития трещины Vжрт определяется толщиной продуктивного пласта при толщине пласта до 5 м Vжрт-20-60 м3 при толщине пласта 5-10 м Vжрт 30-80 м3 (в зависимости от конкретных горно-геологических параметров скважины)

Слайд 35

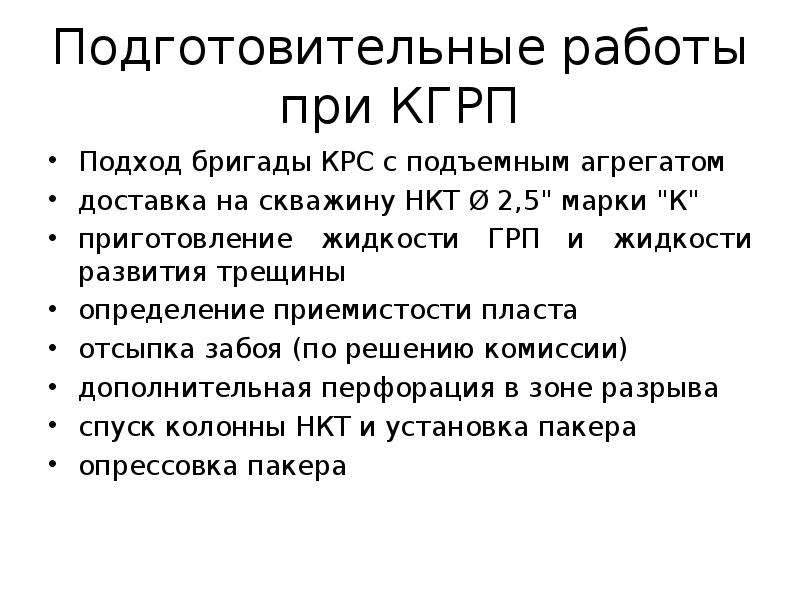

Подготовительные работы при КГРП
Подход бригады КРС с подъемным агрегатом
доставка на скважину НКТ Ø 2,5" марки "К"
приготовление жидкости ГРП и жидкости развития трещины
определение приемистости пласта
отсыпка забоя (по решению комиссии)
дополнительная перфорация в зоне разрыва
спуск колонны НКТ и установка пакера
опрессовка пакера
Описание слайда:
Подготовительные работы при КГРП Подход бригады КРС с подъемным агрегатом доставка на скважину НКТ Ø 2,5" марки "К" приготовление жидкости ГРП и жидкости развития трещины определение приемистости пласта отсыпка забоя (по решению комиссии) дополнительная перфорация в зоне разрыва спуск колонны НКТ и установка пакера опрессовка пакера

Слайд 36

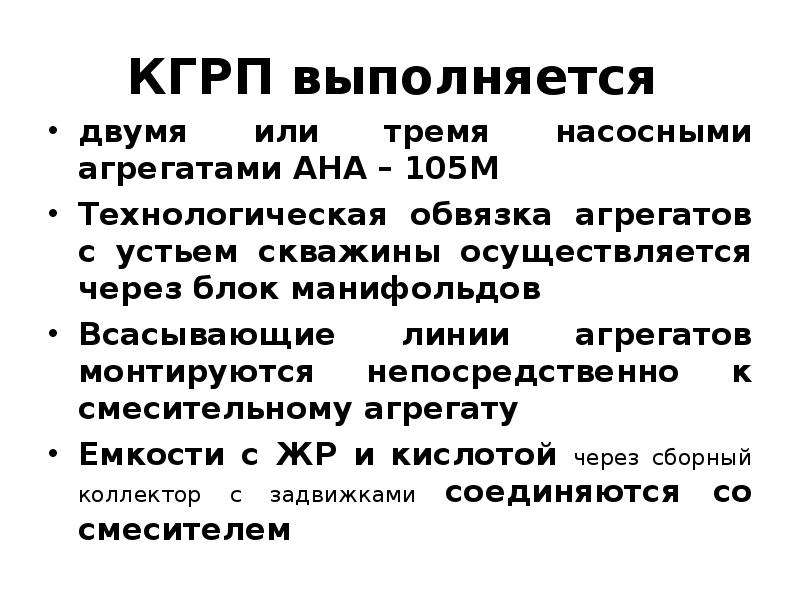

КГРП выполняется
двумя или тремя насосными агрегатами АНА – 105М
Технологическая обвязка агрегатов с устьем скважины осуществляется через блок манифольдов
Всасывающие линии агрегатов монтируются непосредственно к смесительному агрегату
Емкости с ЖР и кислотой через сборный коллектор с задвижками соединяются со смесителем
Описание слайда:
КГРП выполняется двумя или тремя насосными агрегатами АНА – 105М Технологическая обвязка агрегатов с устьем скважины осуществляется через блок манифольдов Всасывающие линии агрегатов монтируются непосредственно к смесительному агрегату Емкости с ЖР и кислотой через сборный коллектор с задвижками соединяются со смесителем

Слайд 37


Гидравлический разрыв пласта , слайд №37
Описание слайда:

Слайд 38

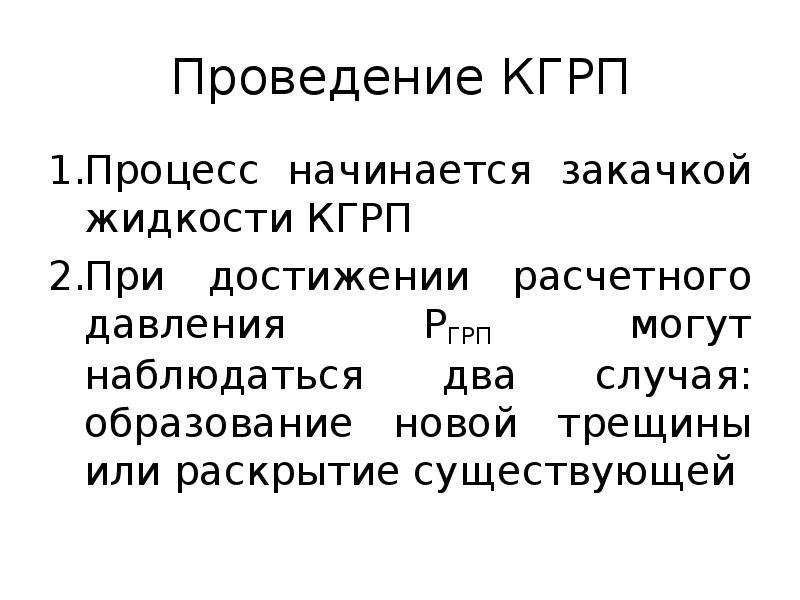

Проведение КГРП
Процесс начинается закачкой жидкости КГРП
При достижении расчетного давления РГРП могут наблюдаться два случая: образование новой трещины или раскрытие существующей
Описание слайда:
Проведение КГРП Процесс начинается закачкой жидкости КГРП При достижении расчетного давления РГРП могут наблюдаться два случая: образование новой трещины или раскрытие существующей

Слайд 39





Образование новой трещины
Кривая давления достигает максимума, пласт разрывается, жидкость КГРП устремляется в образовавшуюся трещину
На манометре отмечается резкое падение давления
Этот момент является сигналом для включения в работу агрегатов по закачке ЖРТ  - СКМД
Описание слайда:
Образование новой трещины Кривая давления достигает максимума, пласт разрывается, жидкость КГРП устремляется в образовавшуюся трещину На манометре отмечается резкое падение давления Этот момент является сигналом для включения в работу агрегатов по закачке ЖРТ - СКМД

Слайд 40





Раскрытие существующей трещины
При работе первого агрегата давление кратковременно растет, а затем стабилизируется
При подключении второго агрегата картина повторяется
При этом кривая давления выглядит иначе, происходит постепенное раскрытие трещины
Описание слайда:
Раскрытие существующей трещины При работе первого агрегата давление кратковременно растет, а затем стабилизируется При подключении второго агрегата картина повторяется При этом кривая давления выглядит иначе, происходит постепенное раскрытие трещины

Слайд 41

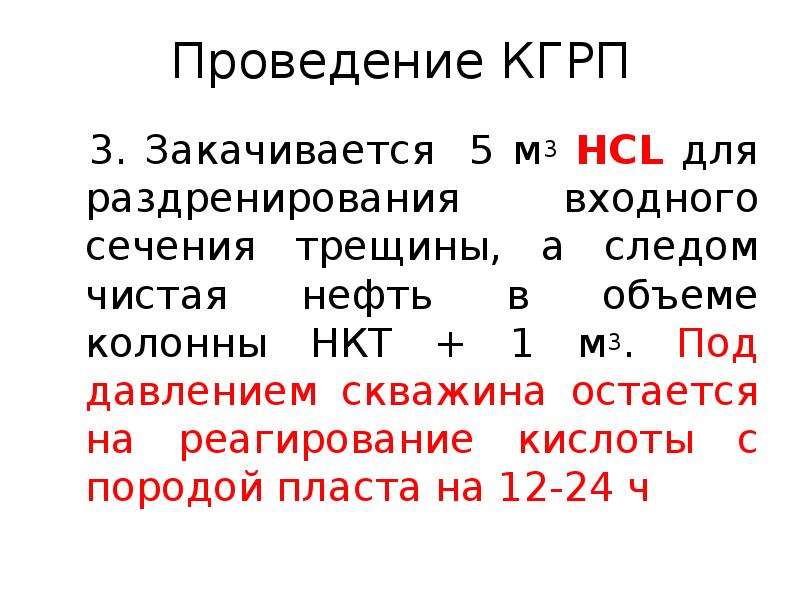

Проведение КГРП
  3. Закачивается  5 м3 HCL для раздренирования входного сечения трещины, а следом чистая нефть в объеме колонны НКТ + 1 м3. Под давлением скважина остается на реагирование кислоты с породой пласта на 12-24 ч
Описание слайда:
Проведение КГРП 3. Закачивается 5 м3 HCL для раздренирования входного сечения трещины, а следом чистая нефть в объеме колонны НКТ + 1 м3. Под давлением скважина остается на реагирование кислоты с породой пласта на 12-24 ч

Слайд 42

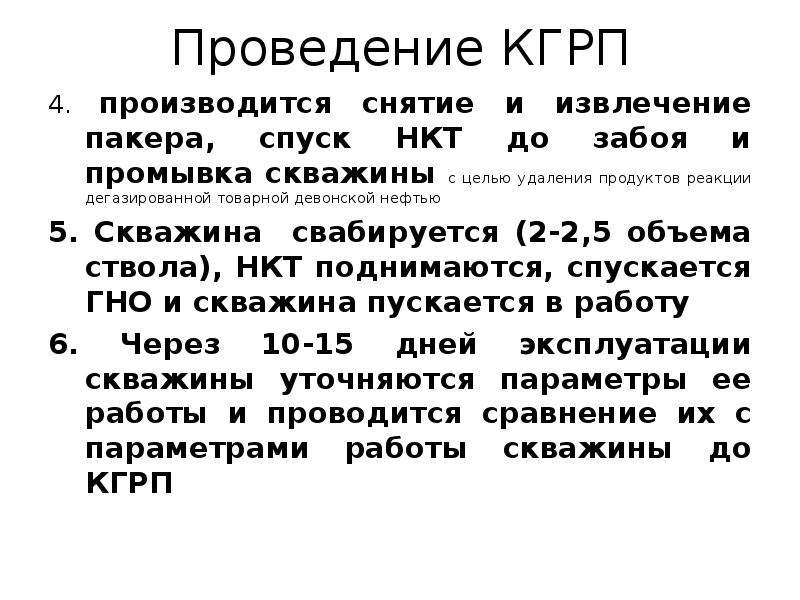

Проведение КГРП
4. производится снятие и извлечение пакера, спуск НКТ до забоя и промывка скважины с целью удаления продуктов реакции дегазированной товарной девонской нефтью
5. Скважина  свабируется (2-2,5 объема ствола), НКТ поднимаются, спускается ГНО и скважина пускается в работу
6. Через 10-15 дней эксплуатации скважины уточняются параметры ее работы и проводится сравнение их с параметрами работы скважины до КГРП
Описание слайда:
Проведение КГРП 4. производится снятие и извлечение пакера, спуск НКТ до забоя и промывка скважины с целью удаления продуктов реакции дегазированной товарной девонской нефтью 5. Скважина свабируется (2-2,5 объема ствола), НКТ поднимаются, спускается ГНО и скважина пускается в работу 6. Через 10-15 дней эксплуатации скважины уточняются параметры ее работы и проводится сравнение их с параметрами работы скважины до КГРП

Слайд 43

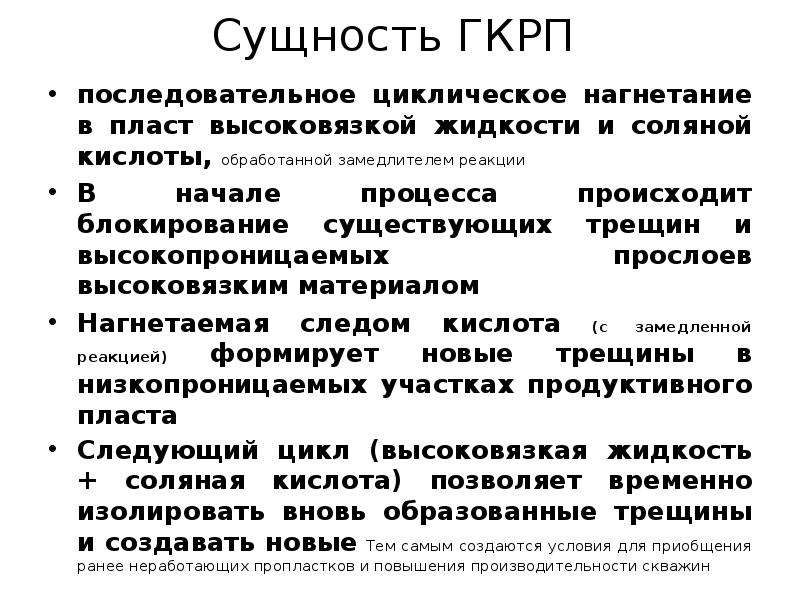

Сущность ГКРП
последовательное циклическое нагнетание в пласт высоковязкой жидкости и соляной кислоты, обработанной замедлителем реакции
В начале процесса происходит блокирование существующих трещин и высокопроницаемых прослоев высоковязким материалом
Нагнетаемая следом кислота (с замедленной реакцией) формирует новые трещины в низкопроницаемых участках продуктивного пласта
Следующий цикл (высоковязкая жидкость + соляная кислота) позволяет временно изолировать вновь образованные трещины и создавать новые Тем самым создаются условия для приобщения ранее неработающих пропластков и повышения производительности скважин
Описание слайда:
Сущность ГКРП последовательное циклическое нагнетание в пласт высоковязкой жидкости и соляной кислоты, обработанной замедлителем реакции В начале процесса происходит блокирование существующих трещин и высокопроницаемых прослоев высоковязким материалом Нагнетаемая следом кислота (с замедленной реакцией) формирует новые трещины в низкопроницаемых участках продуктивного пласта Следующий цикл (высоковязкая жидкость + соляная кислота) позволяет временно изолировать вновь образованные трещины и создавать новые Тем самым создаются условия для приобщения ранее неработающих пропластков и повышения производительности скважин

Слайд 44

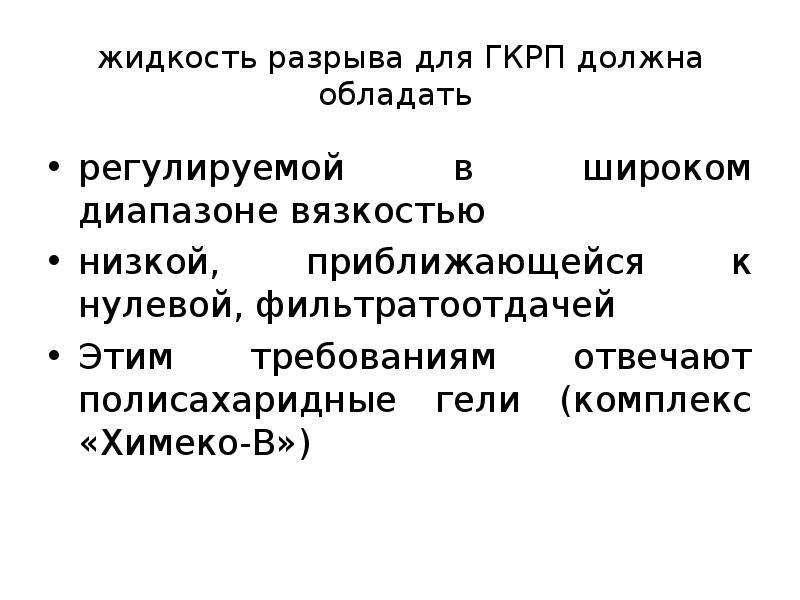

жидкость разрыва для ГКРП должна обладать
регулируемой в широком диапазоне вязкостью
низкой, приближающейся к нулевой, фильтратоотдачей
Этим требованиям отвечают полисахаридные гели (комплекс «Химеко-В»)
Описание слайда:
жидкость разрыва для ГКРП должна обладать регулируемой в широком диапазоне вязкостью низкой, приближающейся к нулевой, фильтратоотдачей Этим требованиям отвечают полисахаридные гели (комплекс «Химеко-В»)

Слайд 45

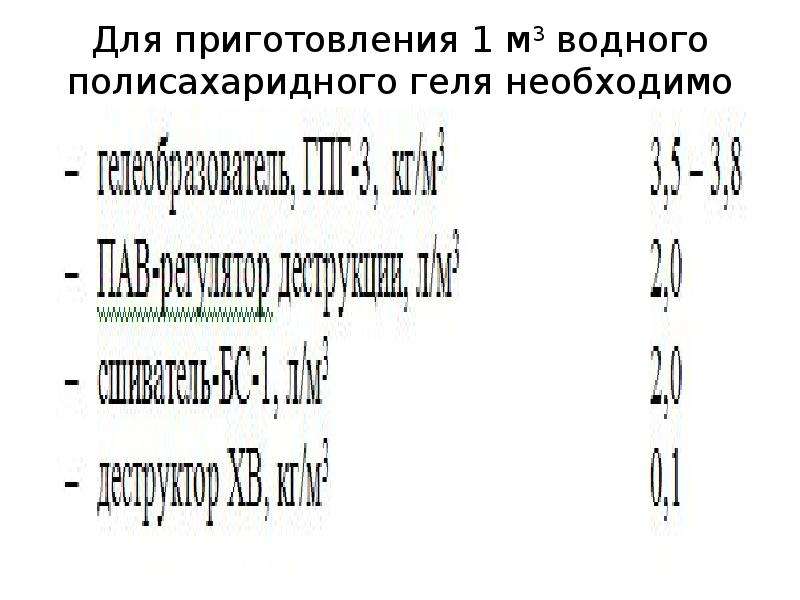

Для приготовления 1 м3 водного полисахаридного геля необходимо
Описание слайда:
Для приготовления 1 м3 водного полисахаридного геля необходимо

Слайд 46

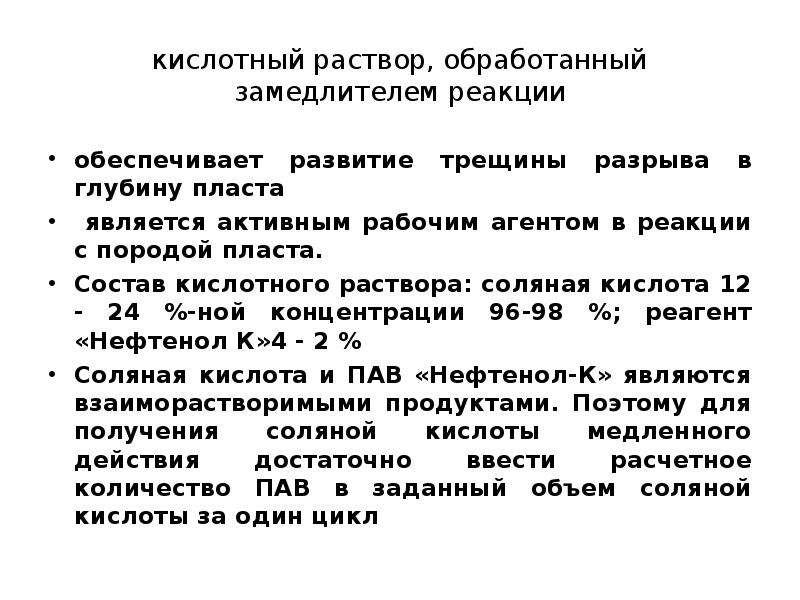

кислотный раствор, обработанный замедлителем реакции
обеспечивает развитие трещины разрыва в глубину пласта
 является активным рабочим агентом в реакции с породой пласта.
Состав кислотного раствора: соляная кислота 12 - 24 %-ной концентрации 96-98 %; реагент «Нефтенол К»4 - 2 %
Соляная кислота и ПАВ «Нефтенол-К» являются взаиморастворимыми продуктами. Поэтому для получения соляной кислоты медленного действия достаточно ввести расчетное количество ПАВ в заданный объем соляной кислоты за один цикл
Описание слайда:
кислотный раствор, обработанный замедлителем реакции обеспечивает развитие трещины разрыва в глубину пласта является активным рабочим агентом в реакции с породой пласта. Состав кислотного раствора: соляная кислота 12 - 24 %-ной концентрации 96-98 %; реагент «Нефтенол К»4 - 2 % Соляная кислота и ПАВ «Нефтенол-К» являются взаиморастворимыми продуктами. Поэтому для получения соляной кислоты медленного действия достаточно ввести расчетное количество ПАВ в заданный объем соляной кислоты за один цикл

Слайд 47

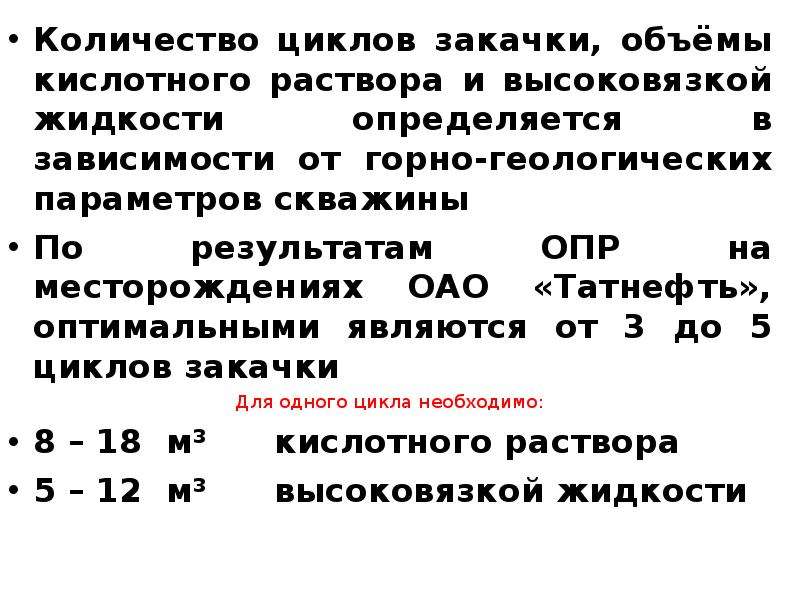

Количество циклов закачки, объёмы кислотного раствора и высоковязкой жидкости определяется в зависимости от горно-геологических параметров скважины
Количество циклов закачки, объёмы кислотного раствора и высоковязкой жидкости определяется в зависимости от горно-геологических параметров скважины
По результатам ОПР на месторождениях ОАО «Татнефть», оптимальными являются от 3 до 5 циклов закачки
Для одного цикла необходимо:
8 – 18  м³ 	кислотного раствора
5 – 12  м³ 	высоковязкой жидкости
Описание слайда:
Количество циклов закачки, объёмы кислотного раствора и высоковязкой жидкости определяется в зависимости от горно-геологических параметров скважины Количество циклов закачки, объёмы кислотного раствора и высоковязкой жидкости определяется в зависимости от горно-геологических параметров скважины По результатам ОПР на месторождениях ОАО «Татнефть», оптимальными являются от 3 до 5 циклов закачки Для одного цикла необходимо: 8 – 18 м³ кислотного раствора 5 – 12 м³ высоковязкой жидкости



Похожие презентации
Mypresentation.ru
Загрузить презентацию
