Слайд 1





Кафедра  нормальной  физиологии  КрасГМА

ФИЗИОЛОГИЯ ДЫХАНИЯ
Внешнее дыхание и транспорт газов кровью
Описание слайда:
Кафедра нормальной физиологии КрасГМА ФИЗИОЛОГИЯ ДЫХАНИЯ Внешнее дыхание и транспорт газов кровью

Слайд 2





Дыхание - совокупность процессов, обеспечивающих поступление во внутреннюю среду организма кислорода, использование его для окислительных процессов, и удаление из организма углекислого газа
Дыхание - совокупность процессов, обеспечивающих поступление во внутреннюю среду организма кислорода, использование его для окислительных процессов, и удаление из организма углекислого газа
Описание слайда:
Дыхание - совокупность процессов, обеспечивающих поступление во внутреннюю среду организма кислорода, использование его для окислительных процессов, и удаление из организма углекислого газа Дыхание - совокупность процессов, обеспечивающих поступление во внутреннюю среду организма кислорода, использование его для окислительных процессов, и удаление из организма углекислого газа

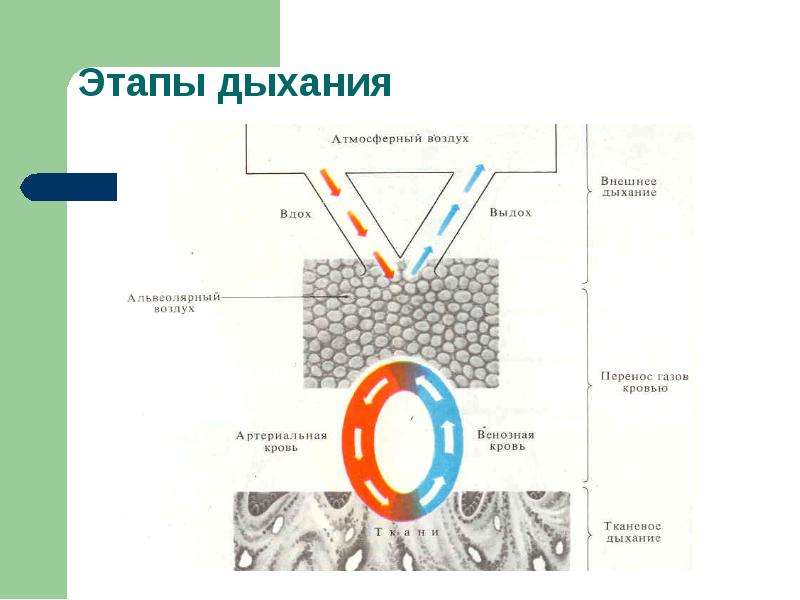

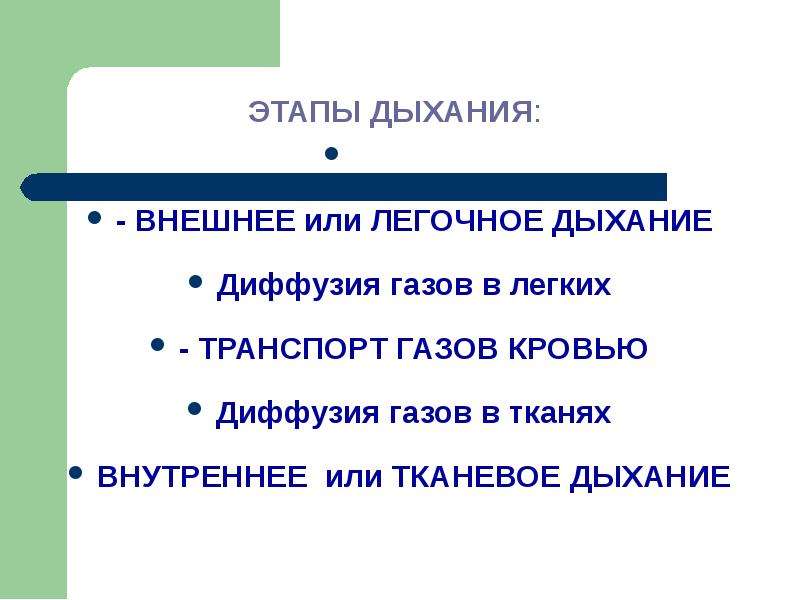

Слайд 3





ЭТАПЫ ДЫХАНИЯ:
ЭТАПЫ ДЫХАНИЯ:

- ВНЕШНЕЕ или ЛЕГОЧНОЕ ДЫХАНИЕ
Диффузия газов в легких
- ТРАНСПОРТ ГАЗОВ КРОВЬЮ
Диффузия газов в тканях
ВНУТРЕННЕЕ  или ТКАНЕВОЕ ДЫХАНИЕ
Описание слайда:
ЭТАПЫ ДЫХАНИЯ: ЭТАПЫ ДЫХАНИЯ: - ВНЕШНЕЕ или ЛЕГОЧНОЕ ДЫХАНИЕ Диффузия газов в легких - ТРАНСПОРТ ГАЗОВ КРОВЬЮ Диффузия газов в тканях ВНУТРЕННЕЕ или ТКАНЕВОЕ ДЫХАНИЕ

Слайд 4


Скачать презентацию Внешнее дыхание и транспорт газов кровью , слайд №4
Описание слайда:

Слайд 5

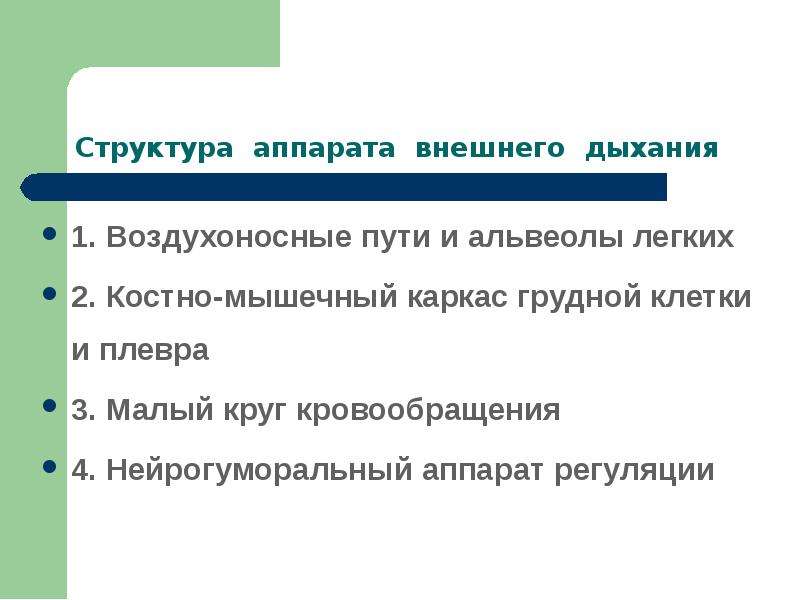

Структура  аппарата  внешнего  дыхания
1. Воздухоносные пути и альвеолы легких
2. Костно-мышечный каркас грудной клетки и плевра
3. Малый круг кровообращения
4. Нейрогуморальный аппарат регуляции
Описание слайда:
Структура аппарата внешнего дыхания 1. Воздухоносные пути и альвеолы легких 2. Костно-мышечный каркас грудной клетки и плевра 3. Малый круг кровообращения 4. Нейрогуморальный аппарат регуляции

Слайд 6


Скачать презентацию Внешнее дыхание и транспорт газов кровью , слайд №6
Описание слайда:

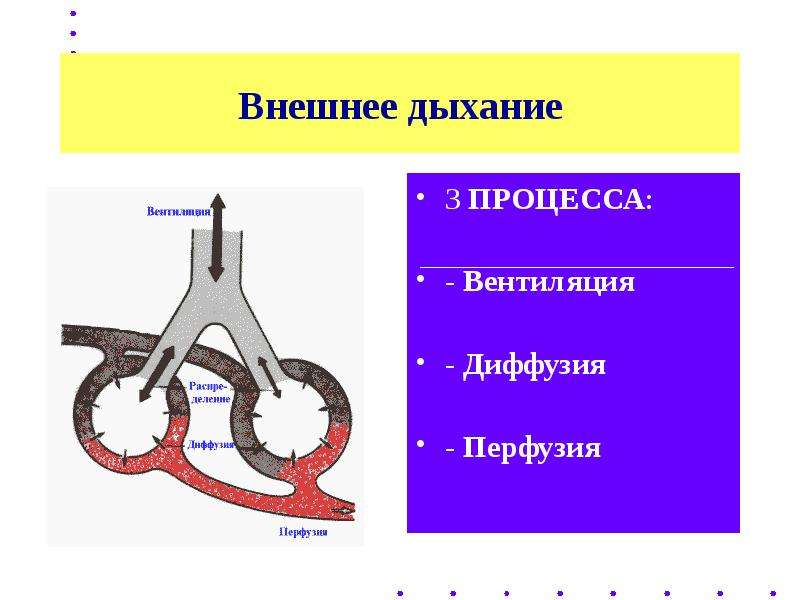

Слайд 7





Внешнее дыхание
3 ПРОЦЕССА:
- Вентиляция
- Диффузия
- Перфузия
Описание слайда:
Внешнее дыхание 3 ПРОЦЕССА: - Вентиляция - Диффузия - Перфузия

Слайд 8

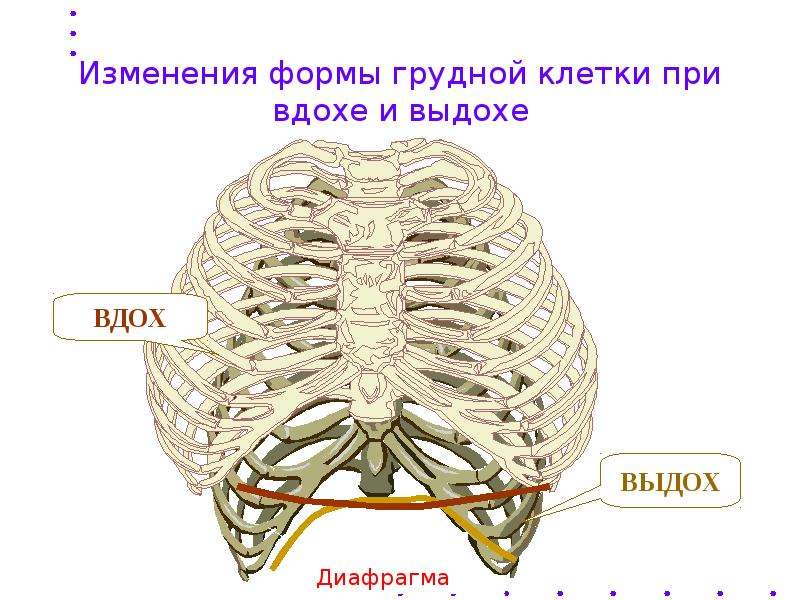

Изменения формы грудной клетки при вдохе и выдохе
Описание слайда:
Изменения формы грудной клетки при вдохе и выдохе

Слайд 9

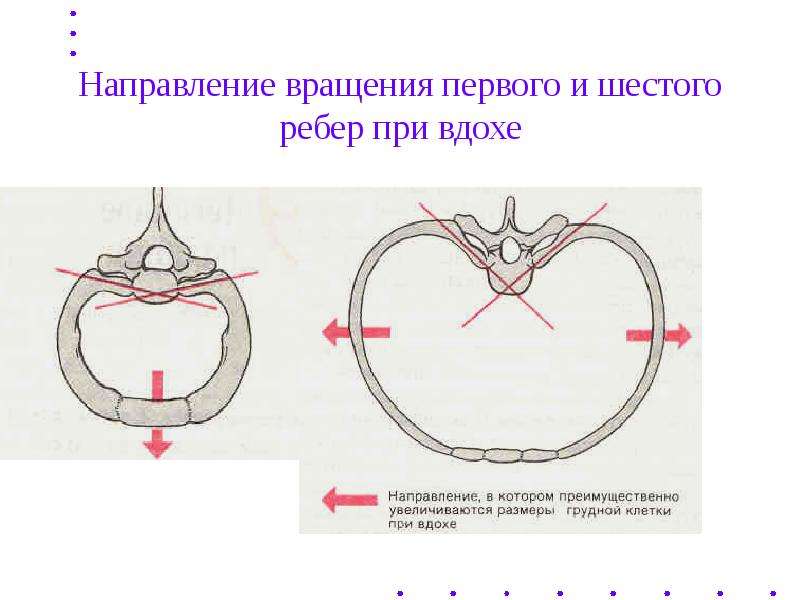

Направление вращения первого и шестого ребер при вдохе
Описание слайда:
Направление вращения первого и шестого ребер при вдохе

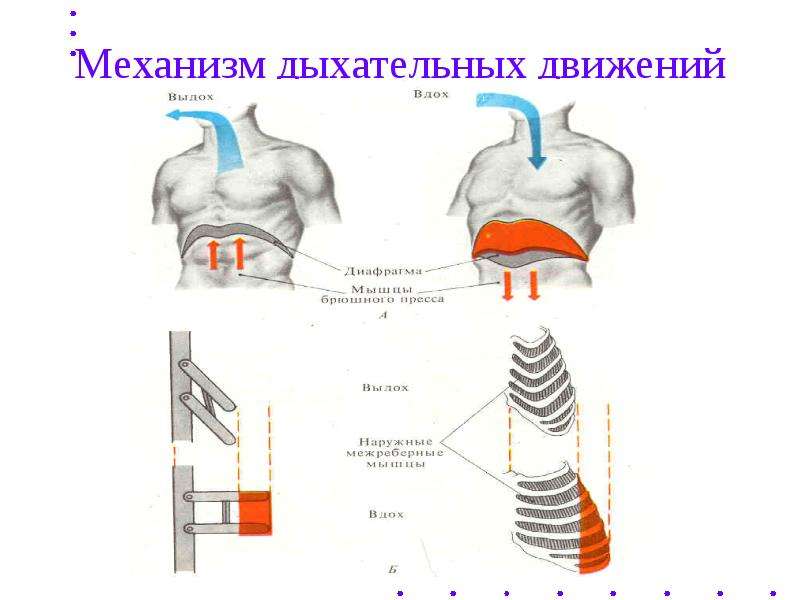

Слайд 10





Механизм дыхательных движений
Описание слайда:
Механизм дыхательных движений

Слайд 11

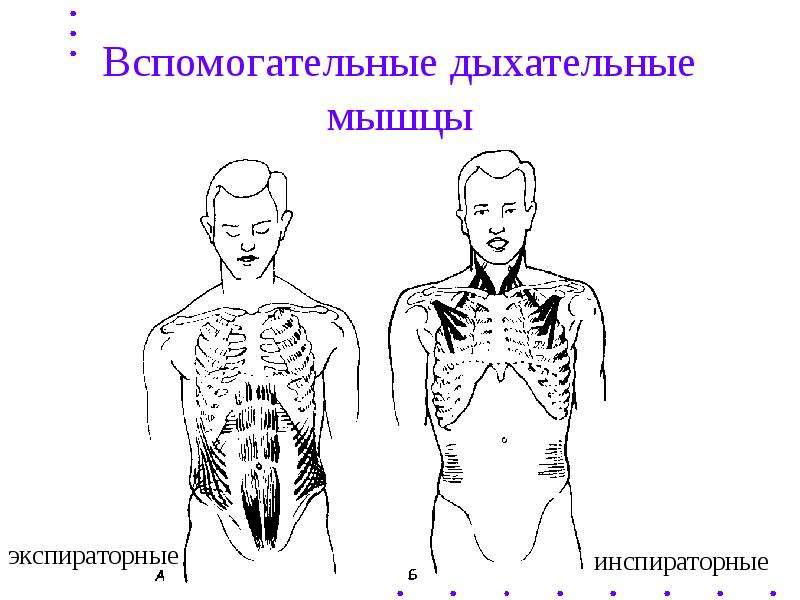

Вспомогательные дыхательные мышцы
Описание слайда:
Вспомогательные дыхательные мышцы

Слайд 12





Механизм вдоха и выдоха
Транспульмональное давление:       Ртрп = Ральв - Рплевр
На вдохе Рплевр = -9мм Hg
Перед вдохом Рплевр = - 3 мм Hg
На выдохе Рплевр = +4-10 мм Hg
Трансреспираторное давление:     Ртрр= Ральв. - Рвнешн.
На вдохе: Ртрр = 756 - 760 = - 4 мм Hg На выдохе: Ртрр = 764 - 760 =+ 4 мм Hg
Эластическая тяга дыхания = эластическая тяга легких + эластическая тяга грудной клетки
Описание слайда:
Механизм вдоха и выдоха Транспульмональное давление: Ртрп = Ральв - Рплевр На вдохе Рплевр = -9мм Hg Перед вдохом Рплевр = - 3 мм Hg На выдохе Рплевр = +4-10 мм Hg Трансреспираторное давление: Ртрр= Ральв. - Рвнешн. На вдохе: Ртрр = 756 - 760 = - 4 мм Hg На выдохе: Ртрр = 764 - 760 =+ 4 мм Hg Эластическая тяга дыхания = эластическая тяга легких + эластическая тяга грудной клетки

Слайд 13

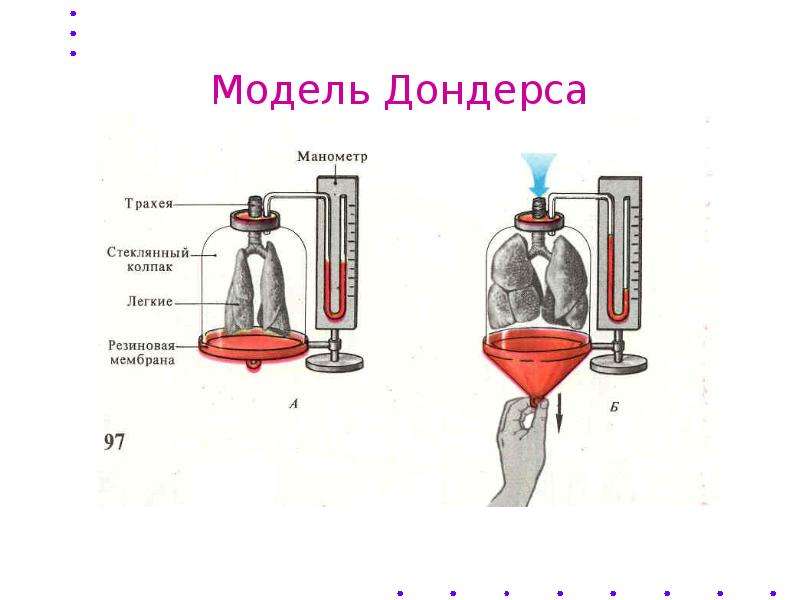

Модель Дондерса
Описание слайда:
Модель Дондерса

Слайд 14

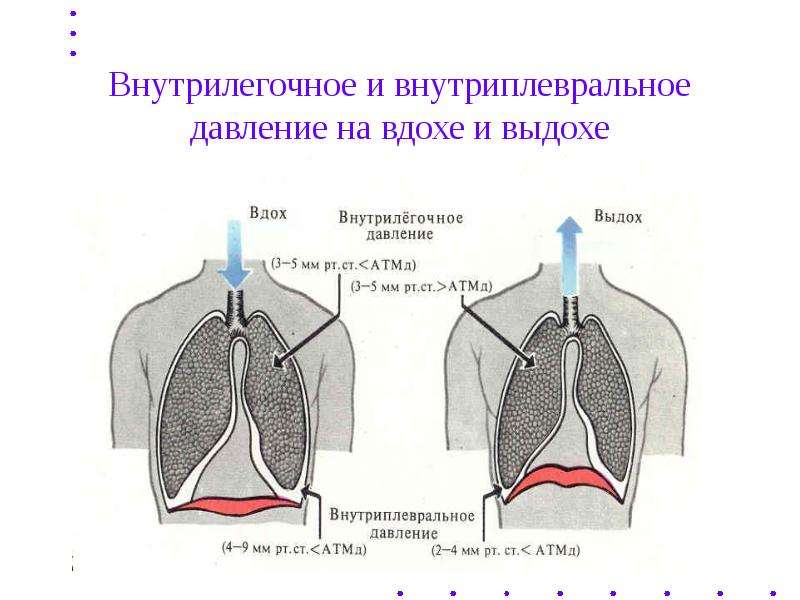

Внутрилегочное и внутриплевральное давление на вдохе и выдохе
Описание слайда:
Внутрилегочное и внутриплевральное давление на вдохе и выдохе

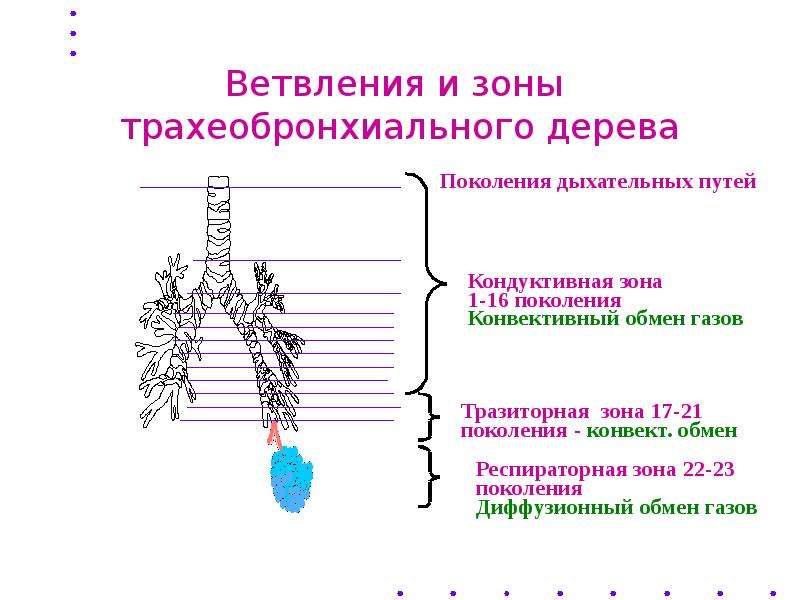

Слайд 15





Ветвления и зоны
трахеобронхиального дерева
Описание слайда:
Ветвления и зоны трахеобронхиального дерева

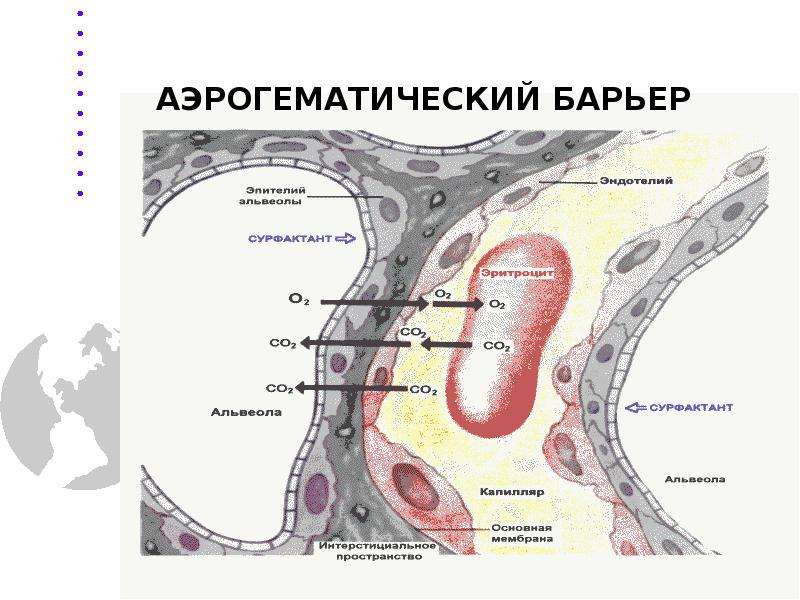

Слайд 16





АЭРОГЕМАТИЧЕСКИЙ БАРЬЕР
Описание слайда:
АЭРОГЕМАТИЧЕСКИЙ БАРЬЕР

Слайд 17

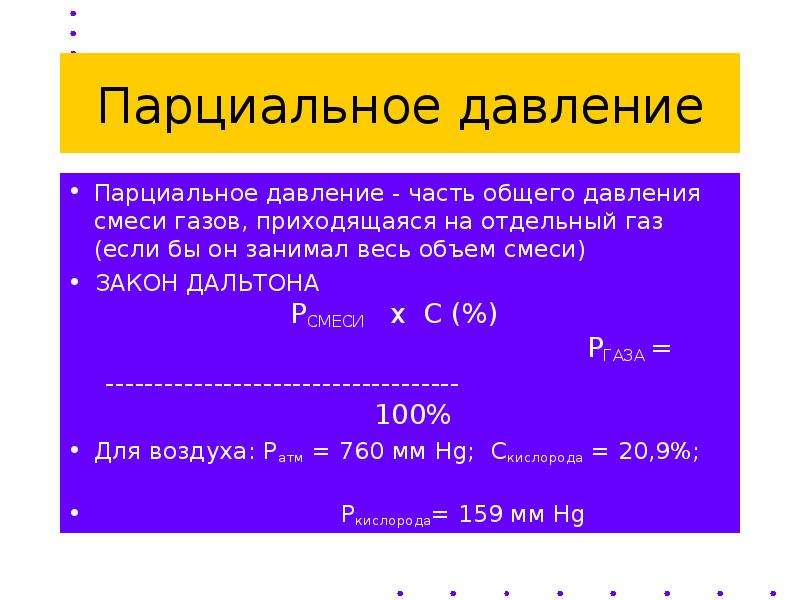

Парциальное давление
Парциальное давление - часть общего давления смеси газов, приходящаяся на отдельный газ (если бы он занимал весь объем смеси)
ЗАКОН ДАЛЬТОНА                                                                                  РСМЕСИ   х  С (%)                                                                                          РГАЗА = ------------------------------------                               100%
Для воздуха: Ратм = 760 мм Hg;  Скислорода = 20,9%;
                                 Ркислорода= 159 мм Hg
Описание слайда:
Парциальное давление Парциальное давление - часть общего давления смеси газов, приходящаяся на отдельный газ (если бы он занимал весь объем смеси) ЗАКОН ДАЛЬТОНА РСМЕСИ х С (%) РГАЗА = ------------------------------------ 100% Для воздуха: Ратм = 760 мм Hg; Скислорода = 20,9%; Ркислорода= 159 мм Hg

Слайд 18





Диффузия газов через барьер
ЗАКОН ФИКА

       S . DK . (P1 - P2)
QГАЗА= --------------------
                                          T
где:  Qгаза - объем газа, проходящего через ткань в единицу времени,
S- площадь ткани, DK-диффузион- ный коэффициент газа,
(Р1-Р2) - градиент парциального дав- ления газа;
Т - толщина барьера ткани
Описание слайда:
Диффузия газов через барьер ЗАКОН ФИКА S . DK . (P1 - P2) QГАЗА= -------------------- T где: Qгаза - объем газа, проходящего через ткань в единицу времени, S- площадь ткани, DK-диффузион- ный коэффициент газа, (Р1-Р2) - градиент парциального дав- ления газа; Т - толщина барьера ткани

Слайд 19

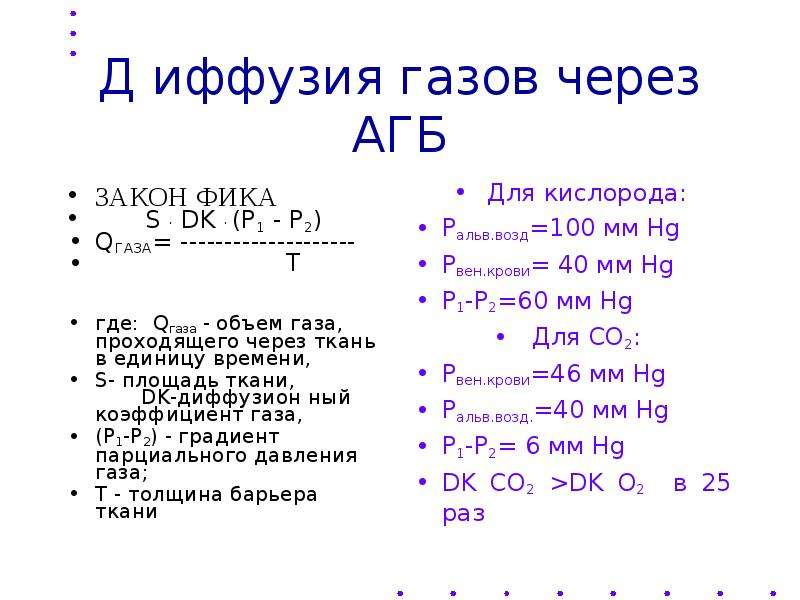

Д иффузия газов через АГБ
ЗАКОН ФИКА
       S . DK . (P1 - P2)
QГАЗА= --------------------
                                          T
где:  Qгаза - объем газа, проходящего через ткань в единицу времени,
S- площадь ткани,                     DK-диффузион ный коэффициент газа,
(Р1-Р2) - градиент парциального давления газа;
Т - толщина барьера ткани
Описание слайда:
Д иффузия газов через АГБ ЗАКОН ФИКА S . DK . (P1 - P2) QГАЗА= -------------------- T где: Qгаза - объем газа, проходящего через ткань в единицу времени, S- площадь ткани, DK-диффузион ный коэффициент газа, (Р1-Р2) - градиент парциального давления газа; Т - толщина барьера ткани

Слайд 20





Диффузия кислорода
Р О2 в воздухе = 21% от 760 = 159 мм Hg
В альвеолярном воздухе 47 мм Hg давления воздуха приходится на пары Н2О, значит давление «сухого» воздуха = 760-47=713 мм Hg. Альвеолярный воздух обогащен СО2, значит кислорода в нем не 21%, а 14%, тогда парциальное давление кислорода составит в нем 14%  от 713 = 100 мм Hg
В венозной крови легочных капилляров напряжение кислорода = 40 мм Hg
Градиент давлений, обеспечивающий диффузию кислорода равен 100-40=60 мм Hg
Описание слайда:
Диффузия кислорода Р О2 в воздухе = 21% от 760 = 159 мм Hg В альвеолярном воздухе 47 мм Hg давления воздуха приходится на пары Н2О, значит давление «сухого» воздуха = 760-47=713 мм Hg. Альвеолярный воздух обогащен СО2, значит кислорода в нем не 21%, а 14%, тогда парциальное давление кислорода составит в нем 14% от 713 = 100 мм Hg В венозной крови легочных капилляров напряжение кислорода = 40 мм Hg Градиент давлений, обеспечивающий диффузию кислорода равен 100-40=60 мм Hg

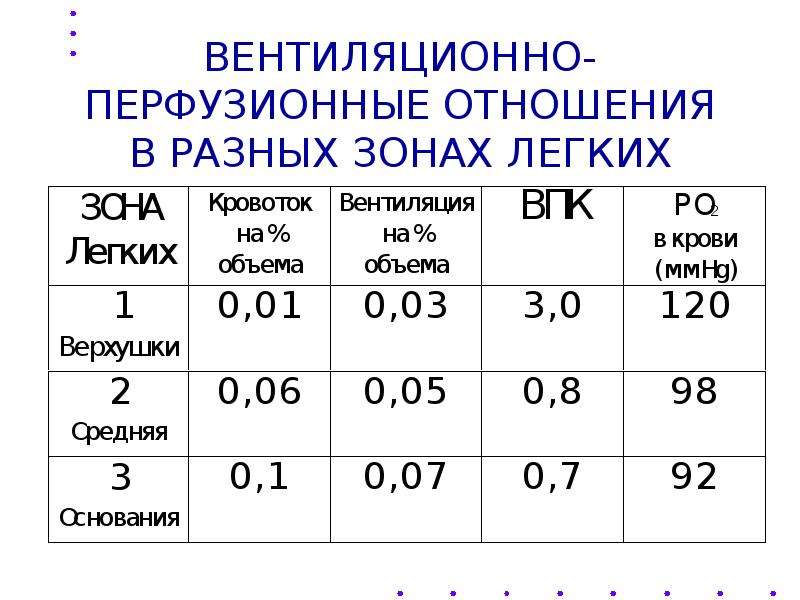

Слайд 21





ВЕНТИЛЯЦИОННО-ПЕРФУЗИОННЫЕ ОТНОШЕНИЯ В РАЗНЫХ ЗОНАХ ЛЕГКИХ
Описание слайда:
ВЕНТИЛЯЦИОННО-ПЕРФУЗИОННЫЕ ОТНОШЕНИЯ В РАЗНЫХ ЗОНАХ ЛЕГКИХ

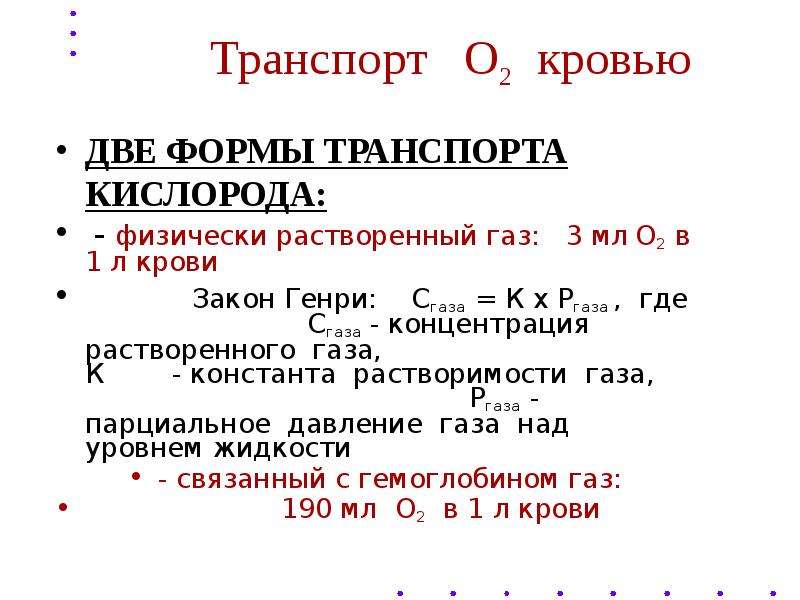

Слайд 22





Транспорт   О2  кровью

ДВЕ ФОРМЫ ТРАНСПОРТА КИСЛОРОДА:
 - физически растворенный газ:   3 мл О2 в 1 л крови
            Закон Генри:    Сгаза = К х Ргаза ,  где                           Сгаза - концентрация  растворенного  газа,                                     К        - константа  растворимости  газа,                                                  Ргаза - парциальное  давление  газа  над  уровнем жидкости
- связанный с гемоглобином газ:
                       190 мл  О2  в 1 л крови
Описание слайда:
Транспорт О2 кровью ДВЕ ФОРМЫ ТРАНСПОРТА КИСЛОРОДА: - физически растворенный газ: 3 мл О2 в 1 л крови Закон Генри: Сгаза = К х Ргаза , где Сгаза - концентрация растворенного газа, К - константа растворимости газа, Ргаза - парциальное давление газа над уровнем жидкости - связанный с гемоглобином газ: 190 мл О2 в 1 л крови

Слайд 23





 Соотношение вентиляции и перфузии в разных отделах легких. Распределение вентиляционно-перфузионного коэффициента (ВПК)
Описание слайда:
Соотношение вентиляции и перфузии в разных отделах легких. Распределение вентиляционно-перфузионного коэффициента (ВПК)

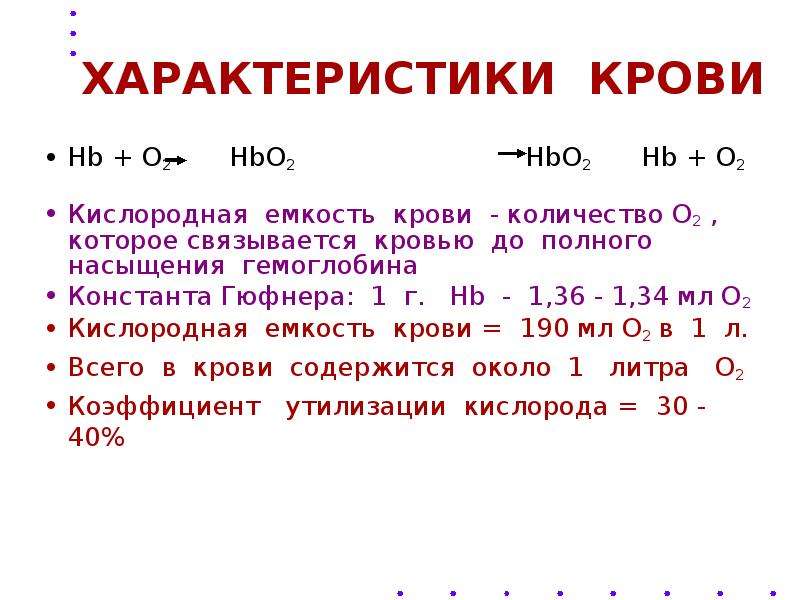

Слайд 24





ХАРАКТЕРИСТИКИ  КРОВИ
Hb + O2       HbO2                                                HbO2      Hb + O2
Кислородная  емкость  крови  - количество О2 , которое связывается  кровью  до  полного насыщения  гемоглобина
Константа Гюфнера:  1  г.   Hb  -  1,36 - 1,34 мл О2
Кислородная  емкость  крови =  190 мл О2 в  1  л.
Всего  в  крови  содержится  около  1   литра   О2
Коэффициент   утилизации  кислорода =  30 - 40%
Описание слайда:
ХАРАКТЕРИСТИКИ КРОВИ Hb + O2 HbO2 HbO2 Hb + O2 Кислородная емкость крови - количество О2 , которое связывается кровью до полного насыщения гемоглобина Константа Гюфнера: 1 г. Hb - 1,36 - 1,34 мл О2 Кислородная емкость крови = 190 мл О2 в 1 л. Всего в крови содержится около 1 литра О2 Коэффициент утилизации кислорода = 30 - 40%

Слайд 25





Кривая  диссоциации оксигемоглобина
Описание слайда:
Кривая диссоциации оксигемоглобина

Слайд 26

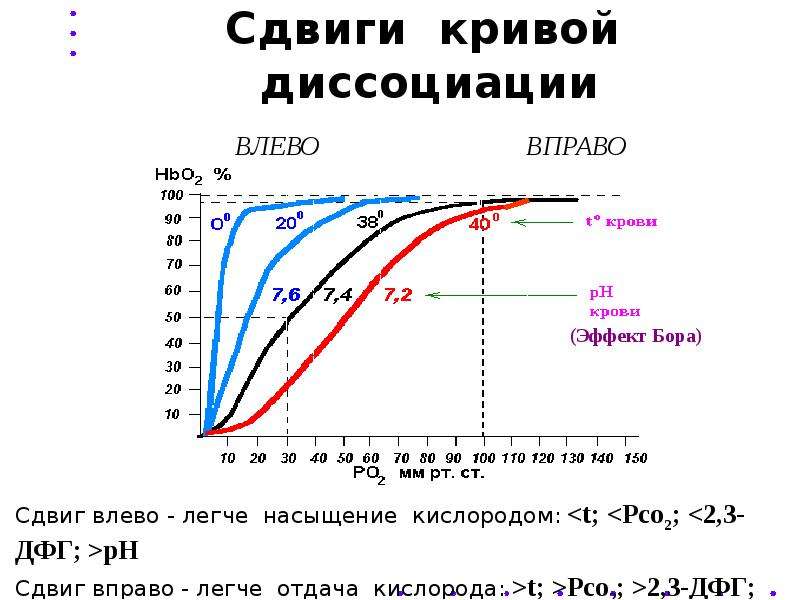

Сдвиги  кривой  диссоциации
Описание слайда:
Сдвиги кривой диссоциации

Слайд 27

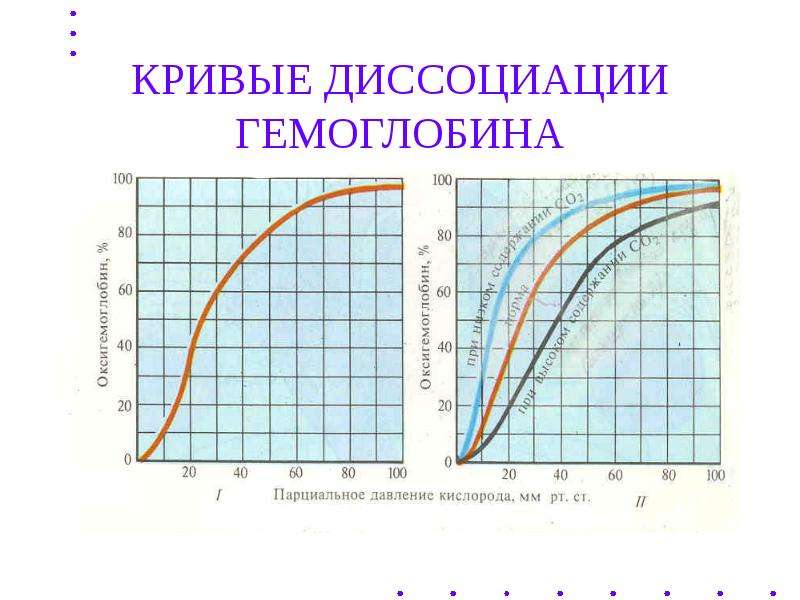

КРИВЫЕ ДИССОЦИАЦИИ ГЕМОГЛОБИНА
Описание слайда:
КРИВЫЕ ДИССОЦИАЦИИ ГЕМОГЛОБИНА

Слайд 28

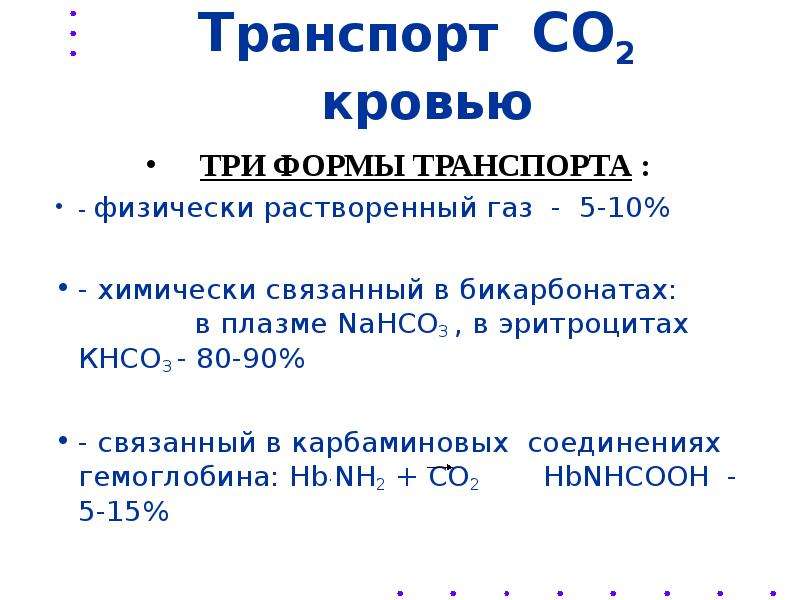

Транспорт  СО2  кровью
ТРИ ФОРМЫ ТРАНСПОРТА :
- физически растворенный газ  -  5-10%
- химически связанный в бикарбонатах:                        в плазме NaHCO3 , в эритроцитах КНСО3 - 80-90%
- связанный в карбаминовых  соединениях гемоглобина: Hb.NH2 + CO2       HbNHCOOH  - 5-15%
Описание слайда:
Транспорт СО2 кровью ТРИ ФОРМЫ ТРАНСПОРТА : - физически растворенный газ - 5-10% - химически связанный в бикарбонатах: в плазме NaHCO3 , в эритроцитах КНСО3 - 80-90% - связанный в карбаминовых соединениях гемоглобина: Hb.NH2 + CO2 HbNHCOOH - 5-15%

Слайд 29

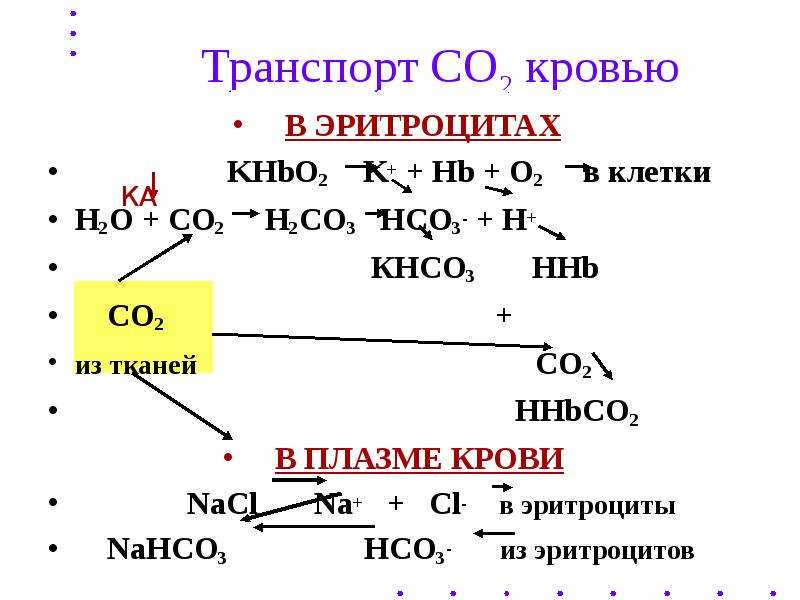

Транспорт СО2 кровью
В ЭРИТРОЦИТАХ
                   KHbO2      K+ + Hb + O2     в клетки
Н2О + СО2     Н2СО3   НСО3- + Н+
                                     КНСО3       ННb
    СО2                                                                       +
из тканей                                           СО2
                                                       ННbCO2
В ПЛАЗМЕ КРОВИ
              NaCl       Na+   +   Cl-    в эритроциты
    NaHCO3                 HCO3-      из эритроцитов
Описание слайда:
Транспорт СО2 кровью В ЭРИТРОЦИТАХ KHbO2 K+ + Hb + O2 в клетки Н2О + СО2 Н2СО3 НСО3- + Н+ КНСО3 ННb СО2 + из тканей СО2 ННbCO2 В ПЛАЗМЕ КРОВИ NaCl Na+ + Cl- в эритроциты NaHCO3 HCO3- из эритроцитов

Слайд 30

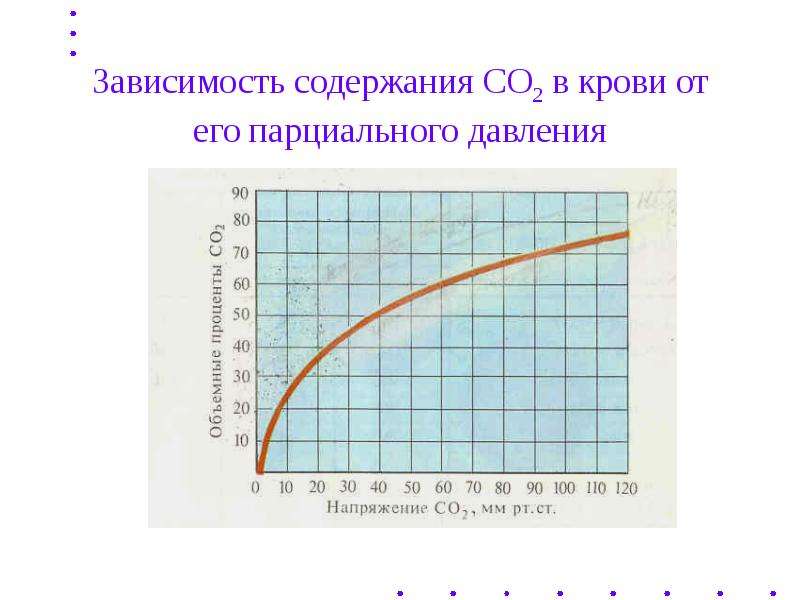

Зависимость содержания СО2 в крови от его парциального давления
Описание слайда:
Зависимость содержания СО2 в крови от его парциального давления

Слайд 31

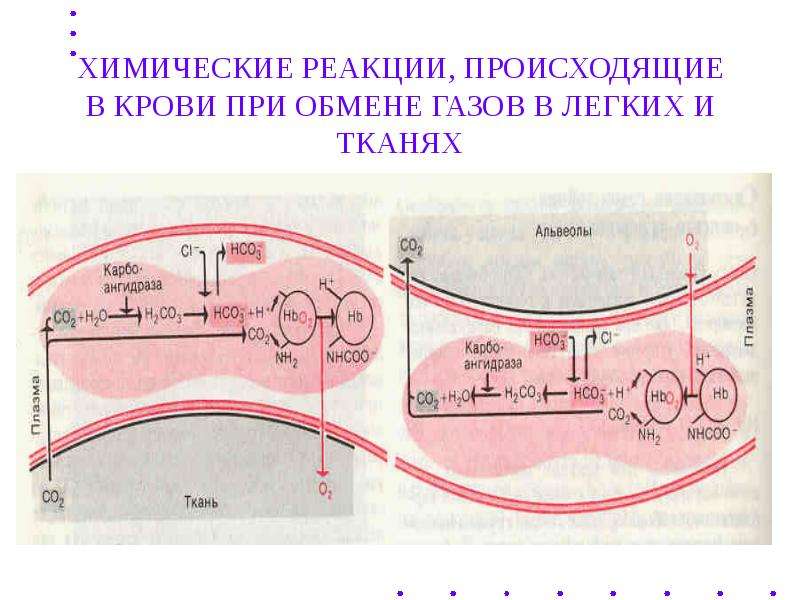

ХИМИЧЕСКИЕ РЕАКЦИИ, ПРОИСХОДЯЩИЕ В КРОВИ ПРИ ОБМЕНЕ ГАЗОВ В ЛЕГКИХ И ТКАНЯХ
Описание слайда:
ХИМИЧЕСКИЕ РЕАКЦИИ, ПРОИСХОДЯЩИЕ В КРОВИ ПРИ ОБМЕНЕ ГАЗОВ В ЛЕГКИХ И ТКАНЯХ

Слайд 32

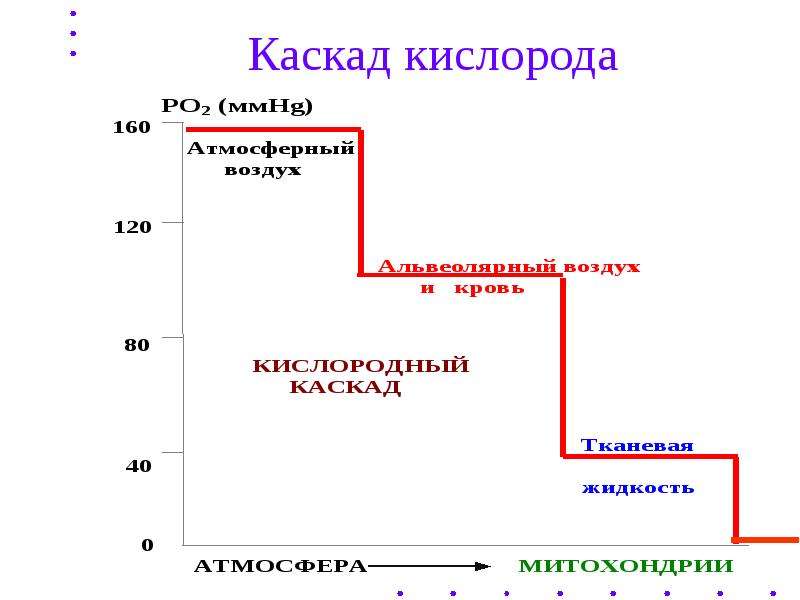

Каскад кислорода
Описание слайда:
Каскад кислорода
