Сечения. Различные способы выполнения сечений
Выполнил: Телегина Е
Гр. СЗс 102\07
Описание слайда:
Сечения. Различные способы выполнения сечений Выполнил: Телегина Е Гр. СЗс 102\07

Слайд 2





Сечением называют изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (рис. 51, а). На сечении показывают только то, что получается непосредственно в секущей плоскости (рис. 51, б).
Сечением называют изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (рис. 51, а). На сечении показывают только то, что получается непосредственно в секущей плоскости (рис. 51, б).
Описание слайда:
Сечением называют изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (рис. 51, а). На сечении показывают только то, что получается непосредственно в секущей плоскости (рис. 51, б). Сечением называют изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (рис. 51, а). На сечении показывают только то, что получается непосредственно в секущей плоскости (рис. 51, б).

Слайд 3





Сечения обычно применяют для выявления поперечной формы предмета. Фигуру сечения на чертеже выделяют штриховкой. Штриховые линии наносят в соответствии с общими правилами.
Сечения обычно применяют для выявления поперечной формы предмета. Фигуру сечения на чертеже выделяют штриховкой. Штриховые линии наносят в соответствии с общими правилами.
В зависимости от расположения на чертеже сечения разделяют на:
наложенные, когда их располагают на виде предмета;
в разрыве, при их расположении в разрыве изображения;
вынесенные, когда сечения располагают в любом месте чертежа.
Описание слайда:
Сечения обычно применяют для выявления поперечной формы предмета. Фигуру сечения на чертеже выделяют штриховкой. Штриховые линии наносят в соответствии с общими правилами. Сечения обычно применяют для выявления поперечной формы предмета. Фигуру сечения на чертеже выделяют штриховкой. Штриховые линии наносят в соответствии с общими правилами. В зависимости от расположения на чертеже сечения разделяют на: наложенные, когда их располагают на виде предмета; в разрыве, при их расположении в разрыве изображения; вынесенные, когда сечения располагают в любом месте чертежа.

Слайд 4





Наложенные сечения

Наложенным называют сечение, которое располагают непосредственно на виде предмета. Контур наложенного сечения выполняют сплошной тонкой линией. Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.

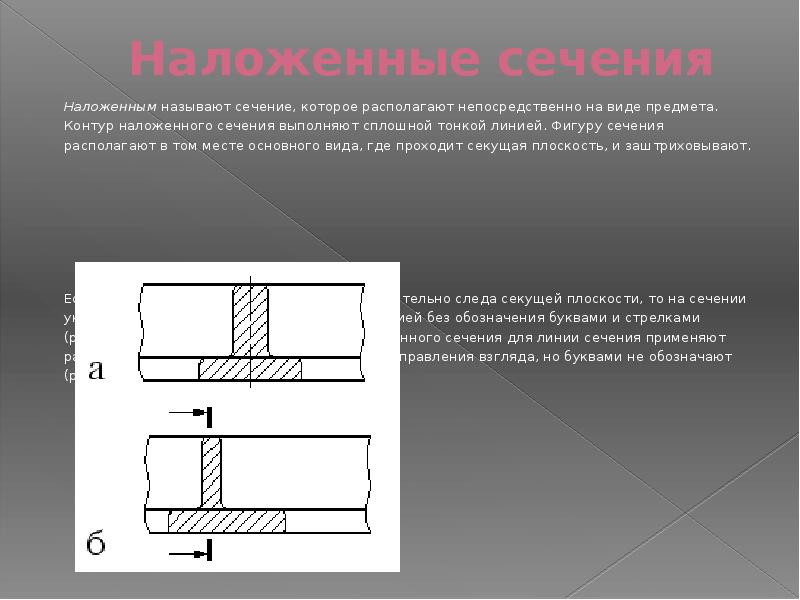

Если наложенное сечение симметрично относительно следа секущей плоскости, то на сечении указывается только ось штрихпунктирной линией без обозначения буквами и стрелками (рис. 52, а). В случае несимметричного наложенного сечения для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. 52, б).
Описание слайда:
Наложенные сечения Наложенным называют сечение, которое располагают непосредственно на виде предмета. Контур наложенного сечения выполняют сплошной тонкой линией. Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают. Если наложенное сечение симметрично относительно следа секущей плоскости, то на сечении указывается только ось штрихпунктирной линией без обозначения буквами и стрелками (рис. 52, а). В случае несимметричного наложенного сечения для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. 52, б).

Слайд 5





Сечения в разрыве

Такие сечения располагают в разрыве основного изображения и выполняют сплошной основной линией (рис. 53). Правила обозначения сечений, расположенных в разрыве, аналогичны правилам обозначений наложенных сечений: у симметричных сечений указывается только ось (см. рис. 53, а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (см. рис. 53, б).
Описание слайда:
Сечения в разрыве Такие сечения располагают в разрыве основного изображения и выполняют сплошной основной линией (рис. 53). Правила обозначения сечений, расположенных в разрыве, аналогичны правилам обозначений наложенных сечений: у симметричных сечений указывается только ось (см. рис. 53, а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (см. рис. 53, б).

Слайд 6





Вынесенные сечения располагают на любом свободном месте поля чертежа и выполняют сплошной основной линией (рис. 54). Они не обозначаются (см. рис. 54,  б) при одновременном выполнении следующих условий:
Вынесенные сечения располагают на любом свободном месте поля чертежа и выполняют сплошной основной линией (рис. 54). Они не обозначаются (см. рис. 54,  б) при одновременном выполнении следующих условий:
вынесенное сечение расположено на продолжении следа секущей плоскости;
фигура сечения симметрична относительно этого следа.
В остальных случаях сечения обозначаются (см. рис. 54,  а) в соответствии с общими правилами графического обозначения, приведенными для разрезов.Рис.54: Вынесенные сечения: а) с обозначением; б) без обозначенияа
Описание слайда:
Вынесенные сечения располагают на любом свободном месте поля чертежа и выполняют сплошной основной линией (рис. 54). Они не обозначаются (см. рис. 54,  б) при одновременном выполнении следующих условий: Вынесенные сечения располагают на любом свободном месте поля чертежа и выполняют сплошной основной линией (рис. 54). Они не обозначаются (см. рис. 54,  б) при одновременном выполнении следующих условий: вынесенное сечение расположено на продолжении следа секущей плоскости; фигура сечения симметрична относительно этого следа. В остальных случаях сечения обозначаются (см. рис. 54,  а) в соответствии с общими правилами графического обозначения, приведенными для разрезов.Рис.54: Вынесенные сечения: а) с обозначением; б) без обозначенияа

Слайд 7





При выполнении сечений применяют следующие условности:
При выполнении сечений применяют следующие условности:
сечения с линией контура под углом  штрихуются под углом  или
при прохождении секущей плоскости через ось поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывают полностью
сечение, распадающееся на отдельные части, заменяют разрезом
для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одинаковыми буквами и вычерчивают одно сечение
Описание слайда:
При выполнении сечений применяют следующие условности: При выполнении сечений применяют следующие условности: сечения с линией контура под углом  штрихуются под углом  или   при прохождении секущей плоскости через ось поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывают полностью сечение, распадающееся на отдельные части, заменяют разрезом для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одинаковыми буквами и вычерчивают одно сечение

Слайд 8





Обозначение сечений

Положение секущей плоскости указывают на чер­теже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ
повёрнуто О , то есть А-АО.
Описание слайда:
Обозначение сечений Положение секущей плоскости указывают на чер­теже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ повёрнуто О , то есть А-АО.
