Слайд 1

Описание слайда:

Взаимоувязанная сеть связи РФ Лекция 14

Слайд 2

Описание слайда:

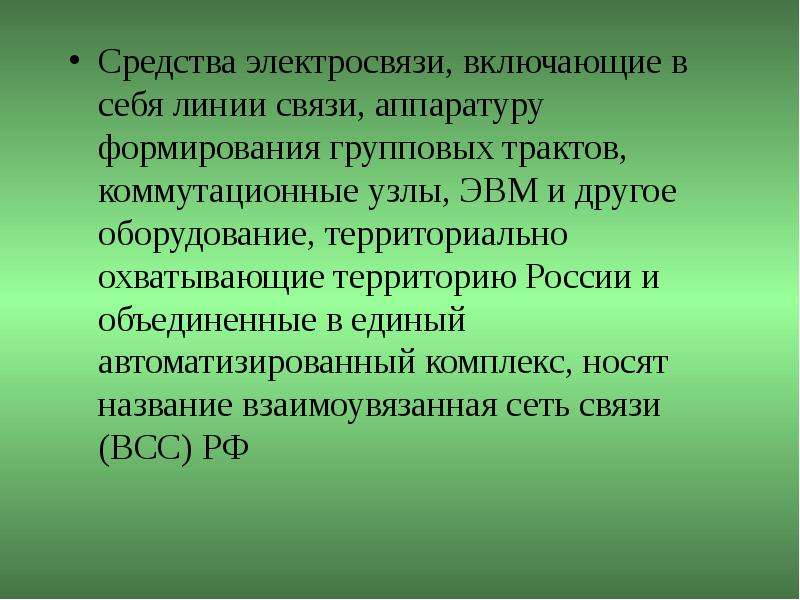

Средства электросвязи, включающие в себя линии связи, аппаратуру формирования групповых трактов, коммутационные узлы, ЭВМ и другое оборудование, территориально охватывающие территорию России и объединенные в единый автоматизированный комплекс, носят название взаимоувязанная сеть связи (ВСС) РФ Средства электросвязи, включающие в себя линии связи, аппаратуру формирования групповых трактов, коммутационные узлы, ЭВМ и другое оборудование, территориально охватывающие территорию России и объединенные в единый автоматизированный комплекс, носят название взаимоувязанная сеть связи (ВСС) РФ

Слайд 3

Описание слайда:

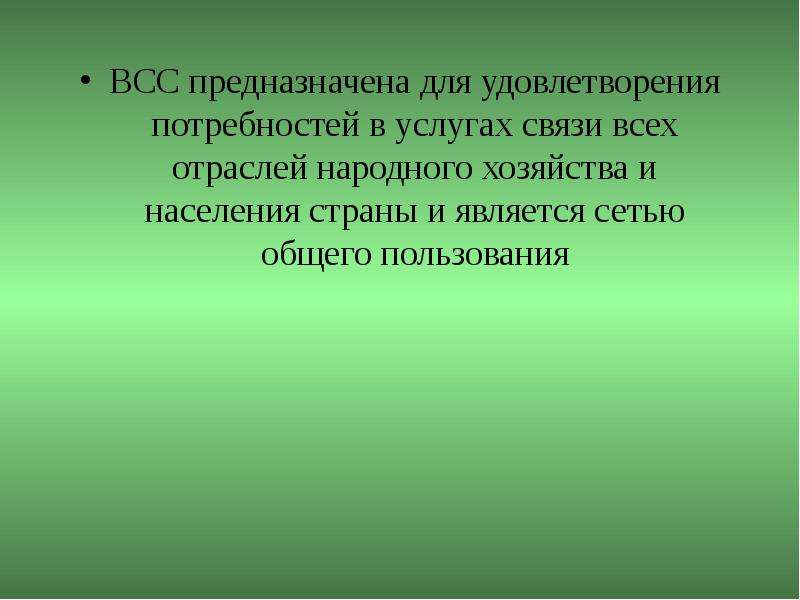

ВСС предназначена для удовлетворения потребностей в услугах связи всех отраслей народного хозяйства и населения страны и является сетью общего пользования ВСС предназначена для удовлетворения потребностей в услугах связи всех отраслей народного хозяйства и населения страны и является сетью общего пользования

Слайд 4

Описание слайда:

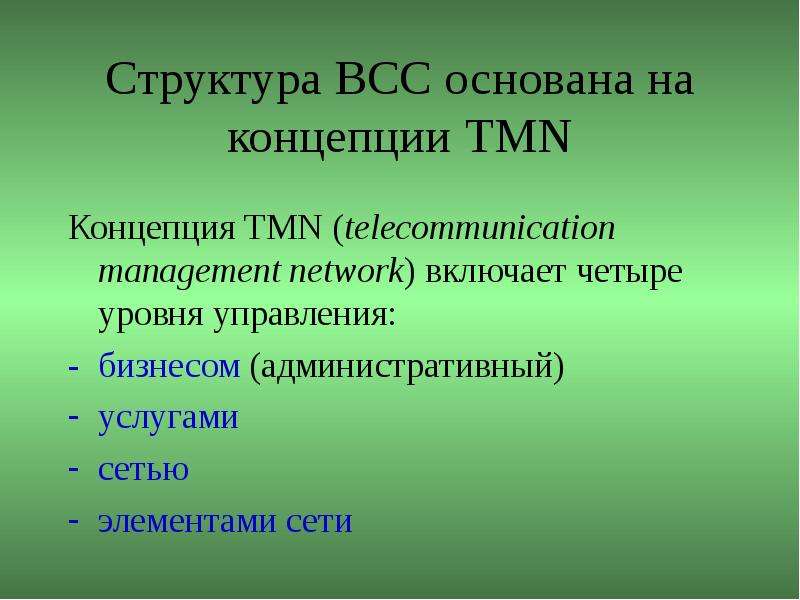

Структура ВСС основана на концепции TMN Концепция TMN (telecommunication management network) включает четыре уровня управления: - бизнесом (административный) услугами сетью элементами сети

Слайд 5

Описание слайда:

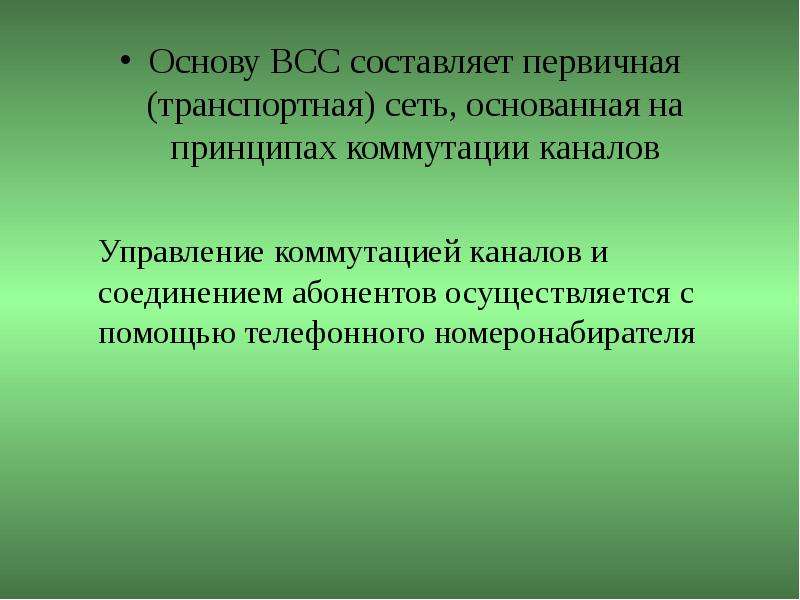

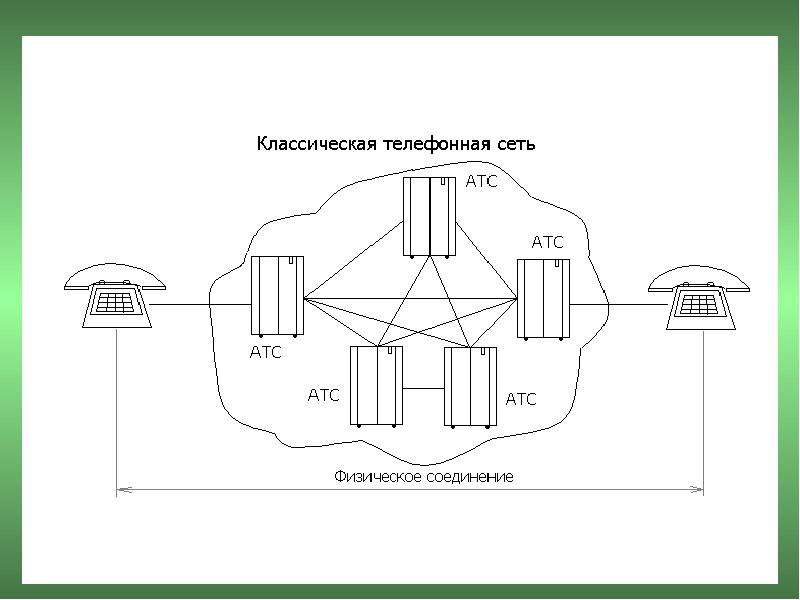

Основу ВСС составляет первичная (транспортная) сеть, основанная на принципах коммутации каналов Основу ВСС составляет первичная (транспортная) сеть, основанная на принципах коммутации каналов Управление коммутацией каналов и соединением абонентов осуществляется с помощью телефонного номеронабирателя

Слайд 6

Описание слайда:

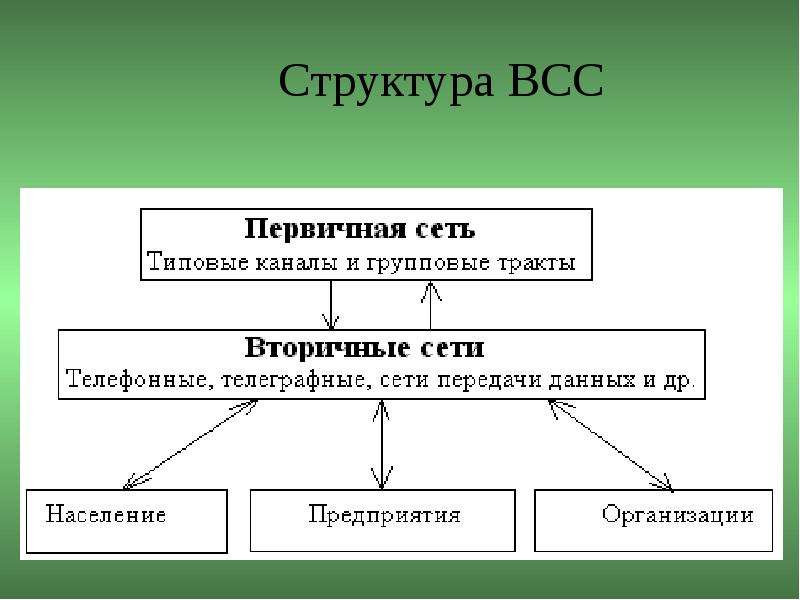

Структура ВСС

Слайд 7

Описание слайда:

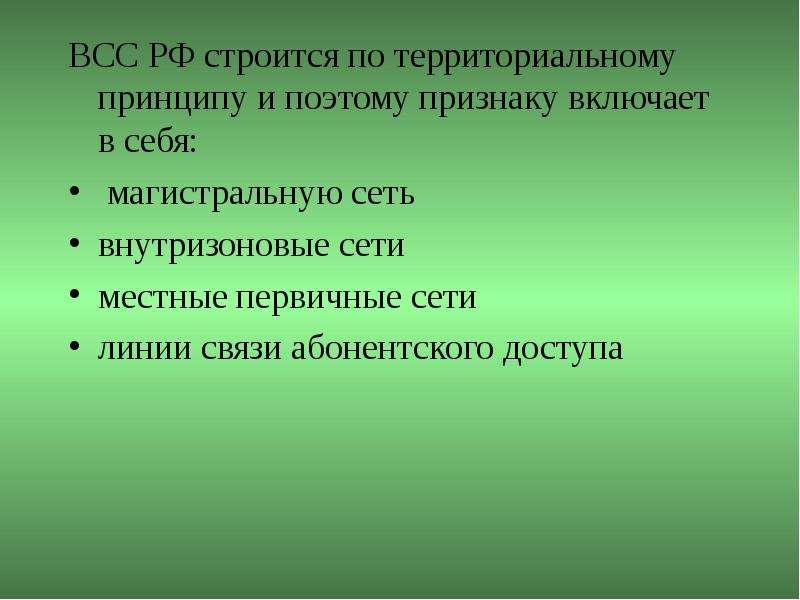

ВСС РФ строится по территориальному принципу и поэтому признаку включает в себя: ВСС РФ строится по территориальному принципу и поэтому признаку включает в себя: магистральную сеть внутризоновые сети местные первичные сети линии связи абонентского доступа

Слайд 8

Описание слайда:

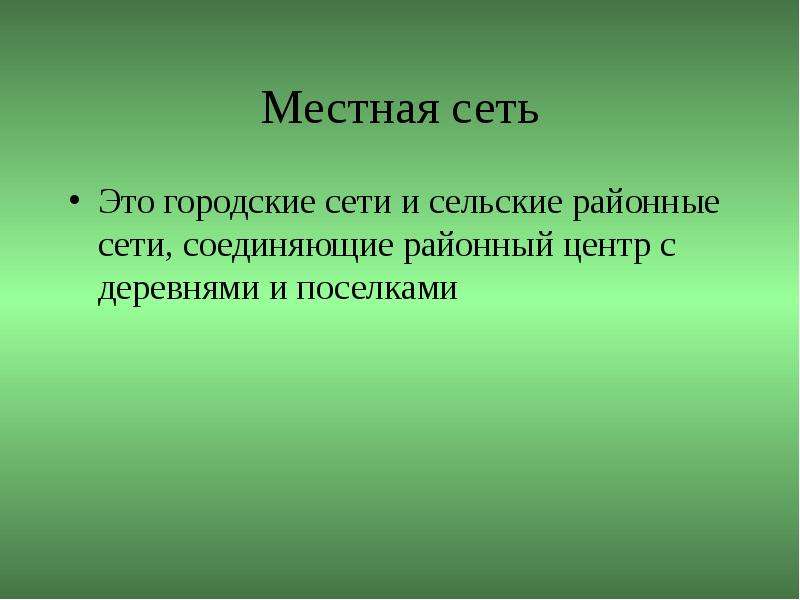

Местная сеть Это городские сети и сельские районные сети, соединяющие районный центр с деревнями и поселками

Слайд 9

Описание слайда:

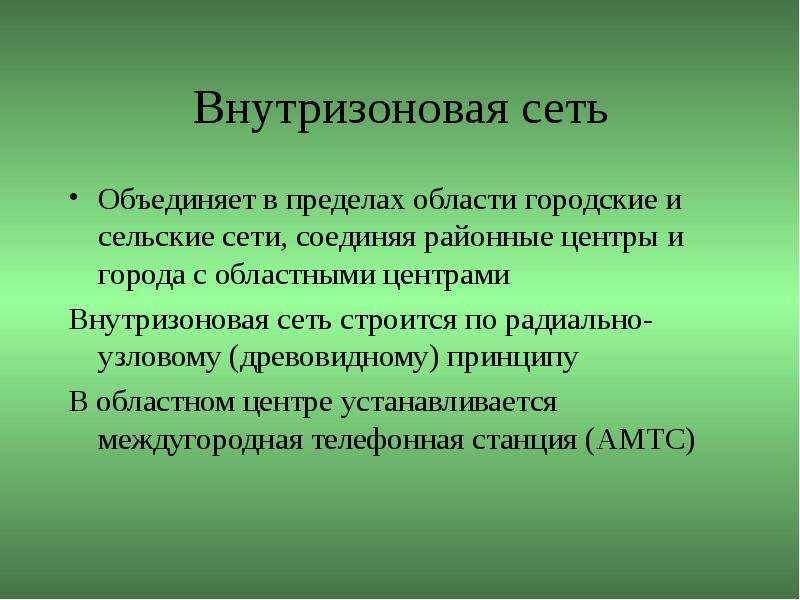

Внутризоновая сеть Объединяет в пределах области городские и сельские сети, соединяя районные центры и города с областными центрами Внутризоновая сеть строится по радиально-узловому (древовидному) принципу В областном центре устанавливается междугородная телефонная станция (АМТС)

Слайд 10

Описание слайда:

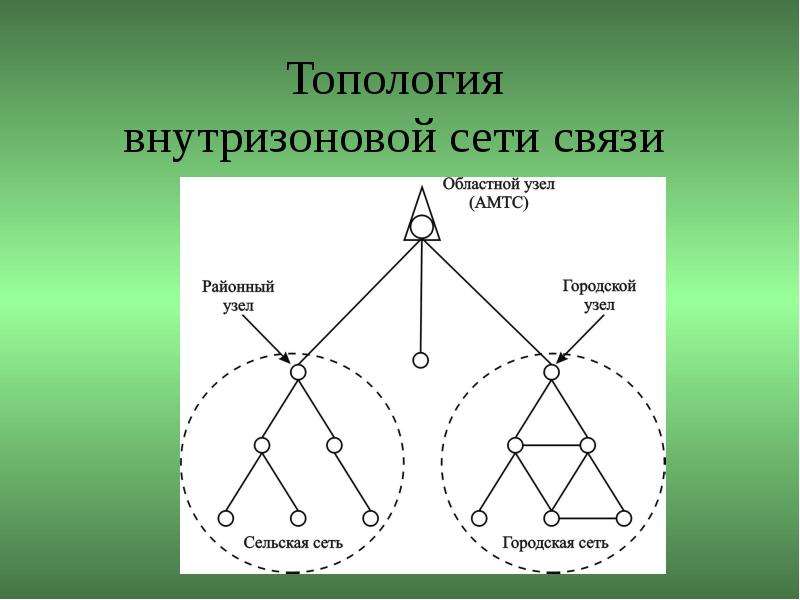

Топология внутризоновой сети связи

Слайд 11

Описание слайда:

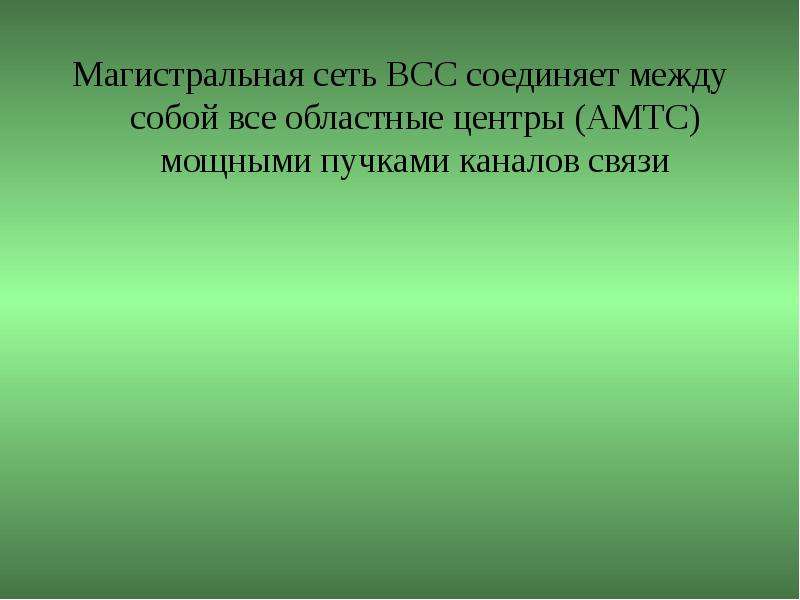

Магистральная сеть ВСС соединяет между собой все областные центры (АМТС) мощными пучками каналов связи Магистральная сеть ВСС соединяет между собой все областные центры (АМТС) мощными пучками каналов связи

Слайд 12

Описание слайда:

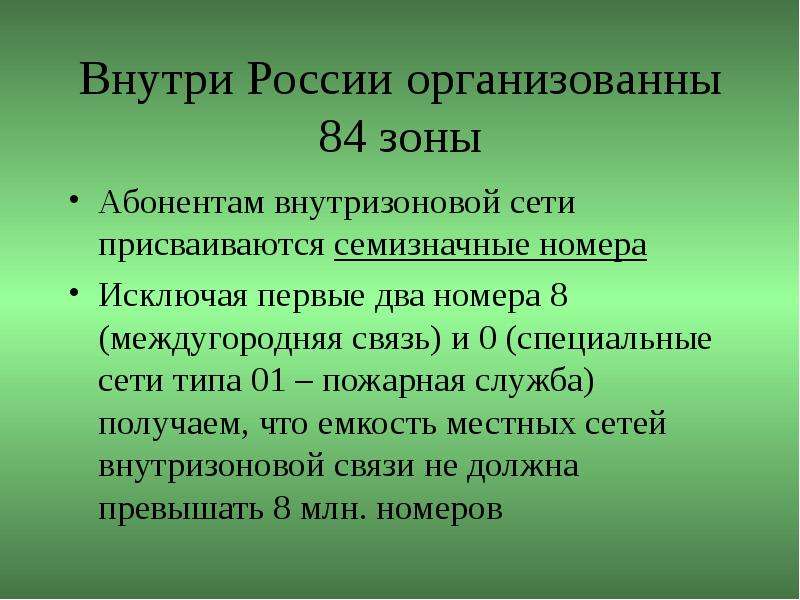

Внутри России организованны 84 зоны Абонентам внутризоновой сети присваиваются семизначные номера Исключая первые два номера 8 (междугородняя связь) и 0 (специальные сети типа 01 – пожарная служба) получаем, что емкость местных сетей внутризоновой связи не должна превышать 8 млн. номеров

Слайд 13

Описание слайда:

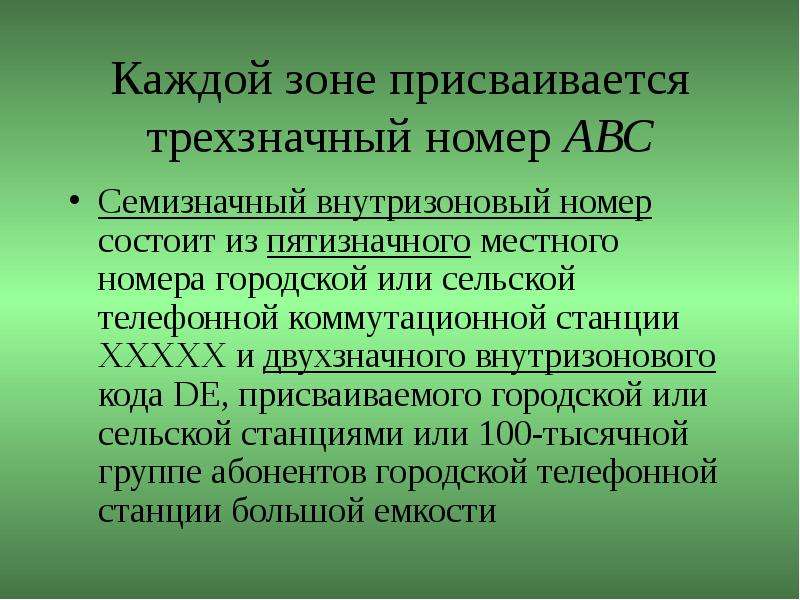

Каждой зоне присваивается трехзначный номер АВС Семизначный внутризоновый номер состоит из пятизначного местного номера городской или сельской телефонной коммутационной станции ХХХХХ и двухзначного внутризонового кода DE, присваиваемого городской или сельской станциями или 100-тысячной группе абонентов городской телефонной станции большой емкости

Слайд 14

Описание слайда:

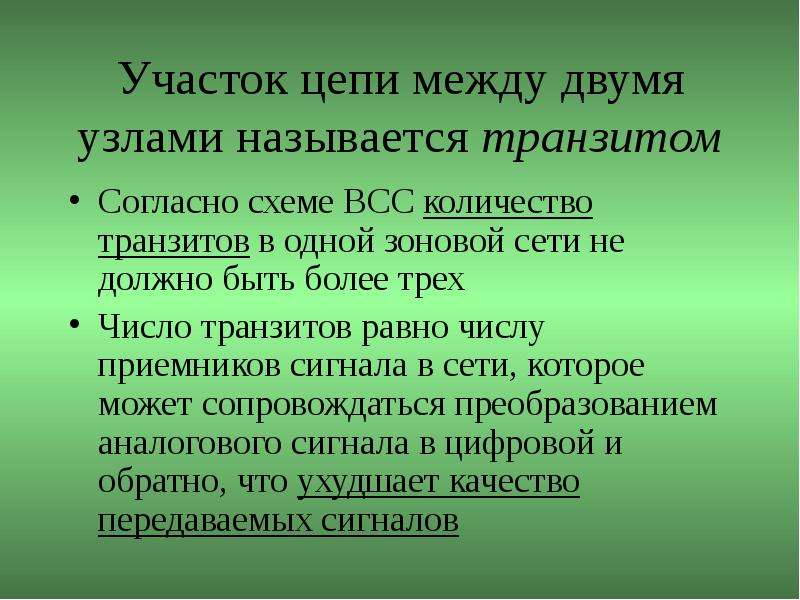

Участок цепи между двумя узлами называется транзитом Согласно схеме ВСС количество транзитов в одной зоновой сети не должно быть более трех Число транзитов равно числу приемников сигнала в сети, которое может сопровождаться преобразованием аналогового сигнала в цифровой и обратно, что ухудшает качество передаваемых сигналов

Слайд 15

Описание слайда:

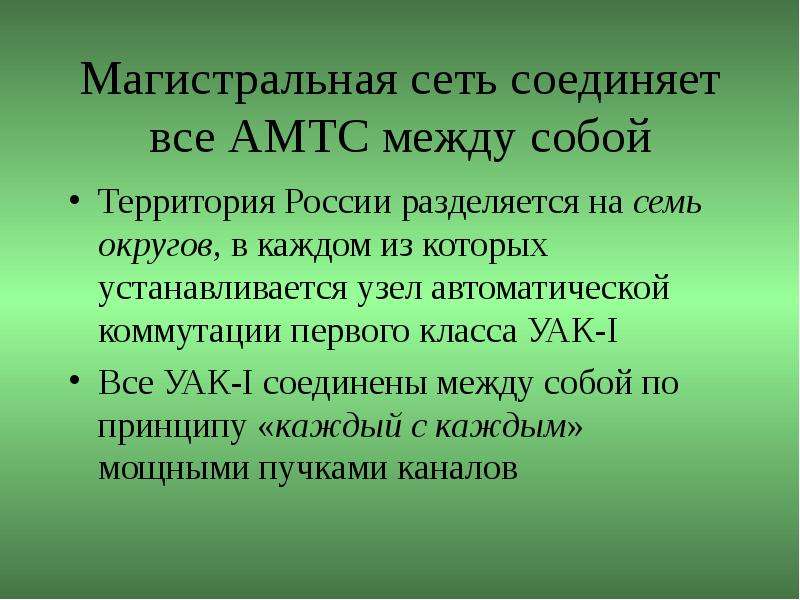

Магистральная сеть соединяет все АМТС между собой Территория России разделяется на семь округов, в каждом из которых устанавливается узел автоматической коммутации первого класса УАК-I Все УАК-I соединены между собой по принципу «каждый с каждым» мощными пучками каналов

Слайд 16

Описание слайда:

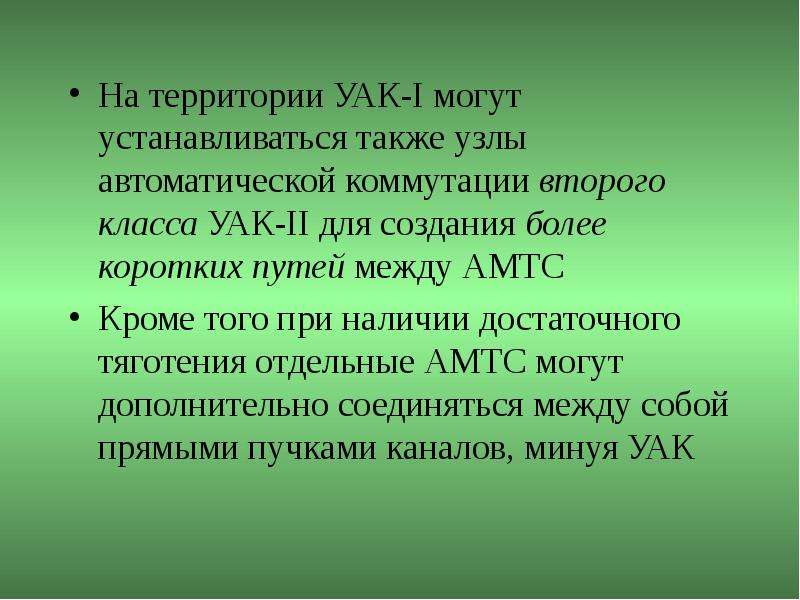

На территории УАК-I могут устанавливаться также узлы автоматической коммутации второго класса УАК-II для создания более коротких путей между АМТС На территории УАК-I могут устанавливаться также узлы автоматической коммутации второго класса УАК-II для создания более коротких путей между АМТС Кроме того при наличии достаточного тяготения отдельные АМТС могут дополнительно соединяться между собой прямыми пучками каналов, минуя УАК

Слайд 17

Описание слайда:

Фрагмент магистральной сети

Слайд 18

Описание слайда:

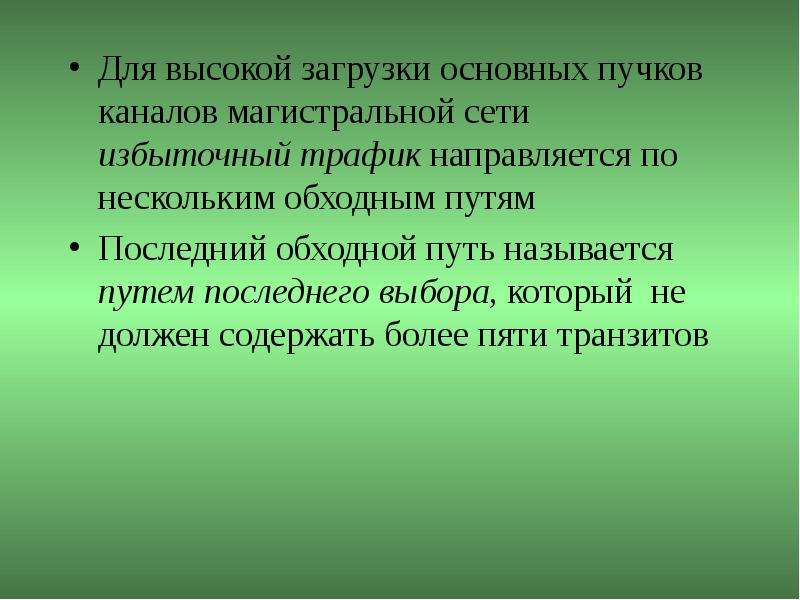

Для высокой загрузки основных пучков каналов магистральной сети избыточный трафик направляется по нескольким обходным путям Для высокой загрузки основных пучков каналов магистральной сети избыточный трафик направляется по нескольким обходным путям Последний обходной путь называется путем последнего выбора, который не должен содержать более пяти транзитов

Слайд 19

Описание слайда:

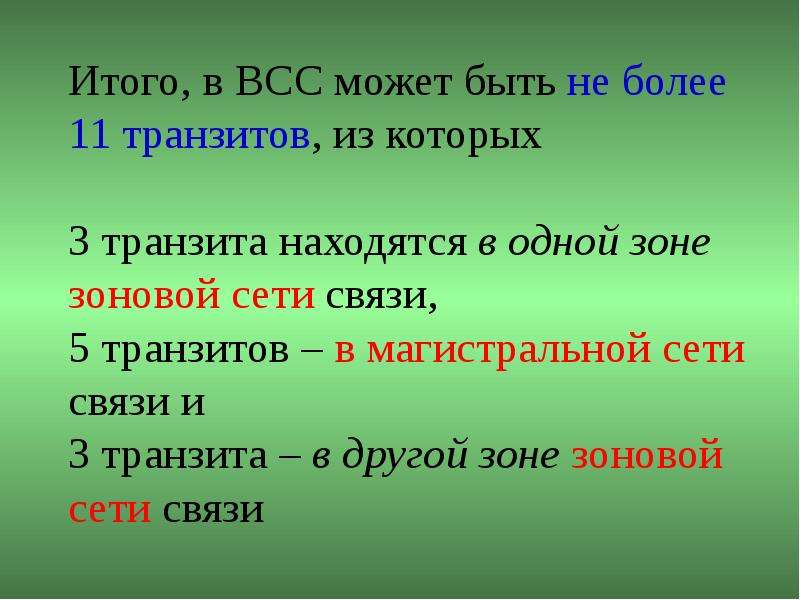

Итого, в ВСС может быть не более 11 транзитов, из которых 3 транзита находятся в одной зоне зоновой сети связи, 5 транзитов – в магистральной сети связи и 3 транзита – в другой зоне зоновой сети связи

Слайд 20

Описание слайда:

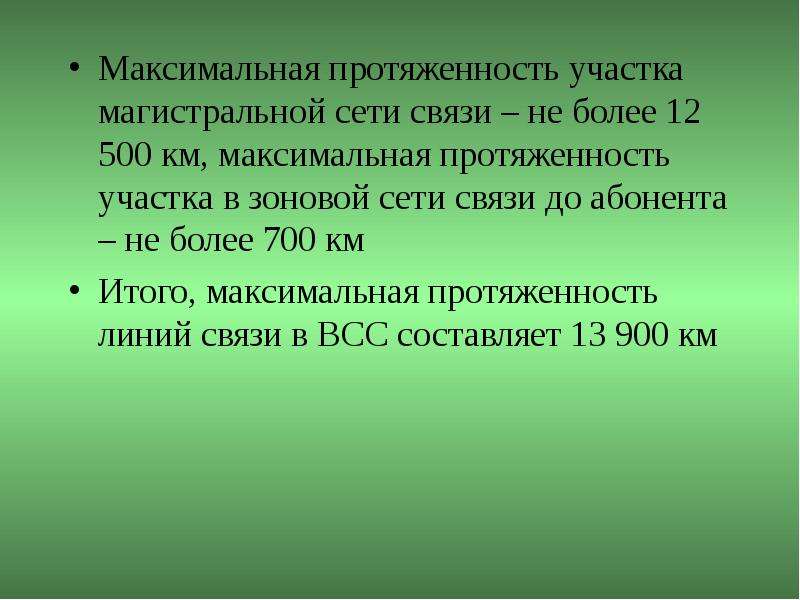

Максимальная протяженность участка магистральной сети связи – не более 12 500 км, максимальная протяженность участка в зоновой сети связи до абонента – не более 700 км Максимальная протяженность участка магистральной сети связи – не более 12 500 км, максимальная протяженность участка в зоновой сети связи до абонента – не более 700 км Итого, максимальная протяженность линий связи в ВСС составляет 13 900 км

Слайд 21

Описание слайда:

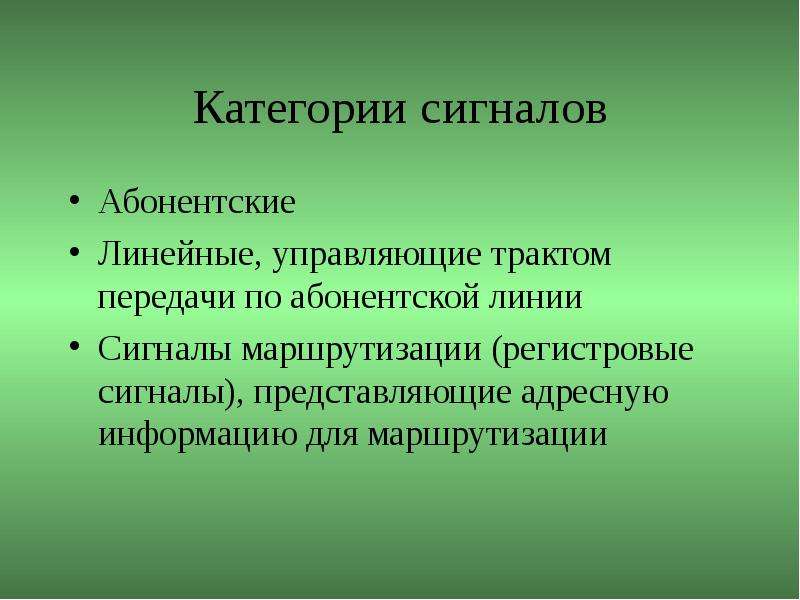

Категории сигналов Абонентские Линейные, управляющие трактом передачи по абонентской линии Сигналы маршрутизации (регистровые сигналы), представляющие адресную информацию для маршрутизации

Слайд 22

Описание слайда:

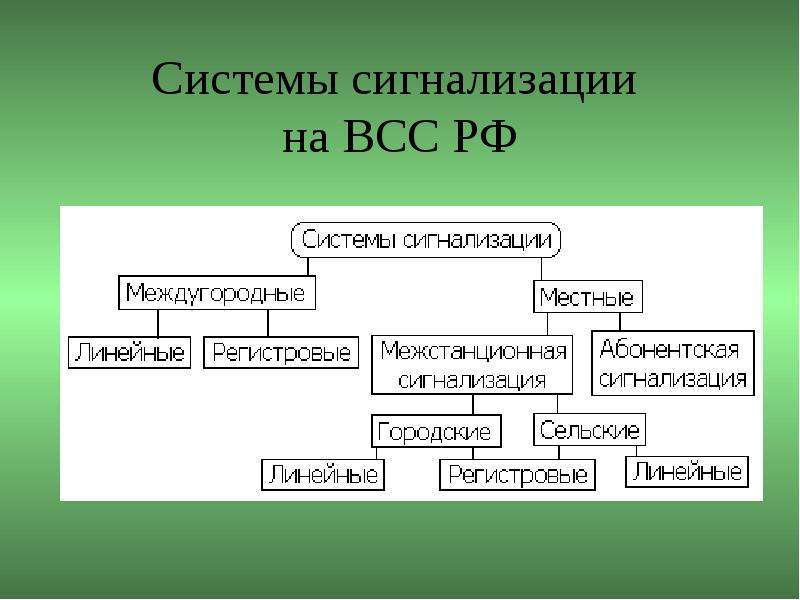

Системы сигнализации на ВСС РФ

Слайд 23

Описание слайда:

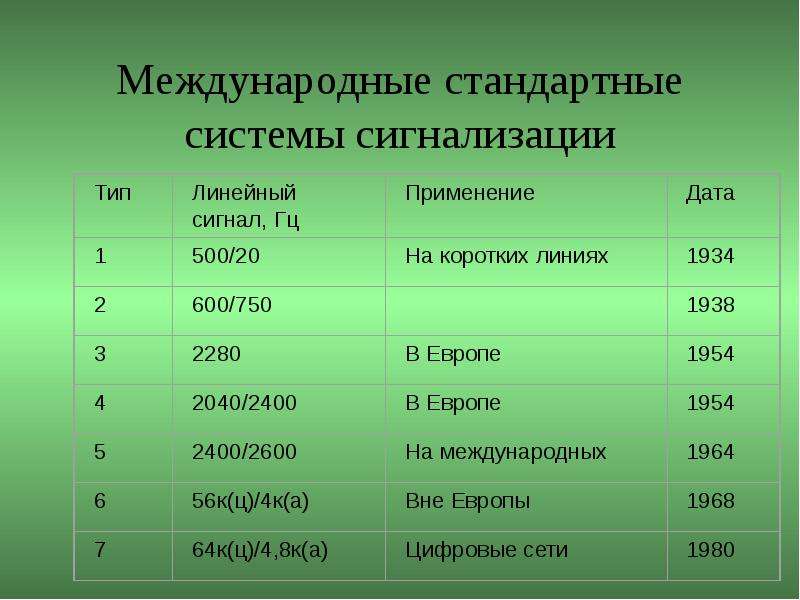

Международные стандартные системы сигнализации

Слайд 24

Описание слайда:

Современные функции ТфОП

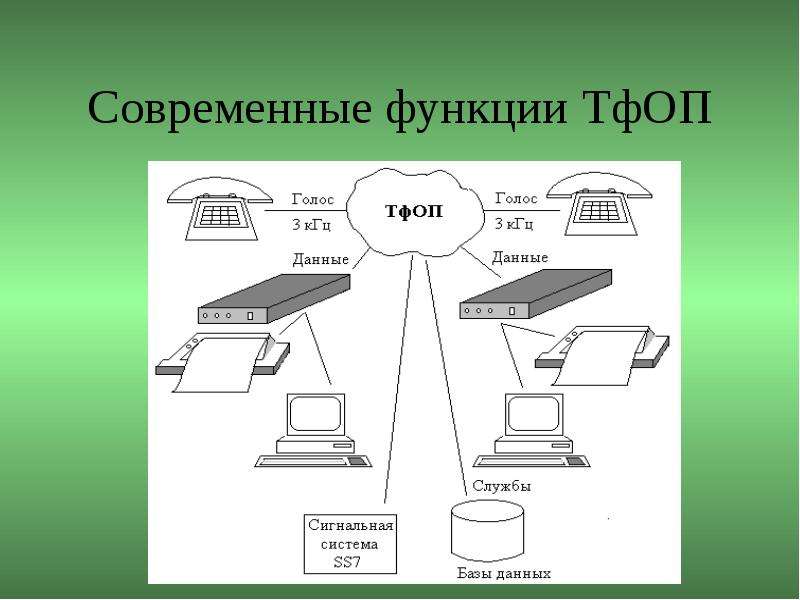

Слайд 25

Описание слайда:

Нормирование протяженности линий связи, количества транзитов и числа преобразований аналогового сигнала в цифровой и обратно позволяют сформулировать требования к качественным характеристикам каналов связи в ВСС Нормирование протяженности линий связи, количества транзитов и числа преобразований аналогового сигнала в цифровой и обратно позволяют сформулировать требования к качественным характеристикам каналов связи в ВСС В соответствии с международными стандартами была выбрана скорость преобразования аналогового телефонного сигнала в цифровую форму, равная 64 кбит/с

Слайд 26

Описание слайда:

Исторически ранее первичные сети связи всех государств создавались на базе аналоговых телефонных каналов, называемых каналами тональной частоты (каналы ТЧ) Исторически ранее первичные сети связи всех государств создавались на базе аналоговых телефонных каналов, называемых каналами тональной частоты (каналы ТЧ) Это было связано с тем, что 95% объема передаваемой информации составляли телефонные сигналы

Слайд 27

Описание слайда:

Другие типы сообщений Низко скоростная передача данных, фототелеграф, телеграф составляли незначительную долю трафика, вследствие чего первичные сети оптимизировались под передачу телефонной информации

Слайд 28

Описание слайда:

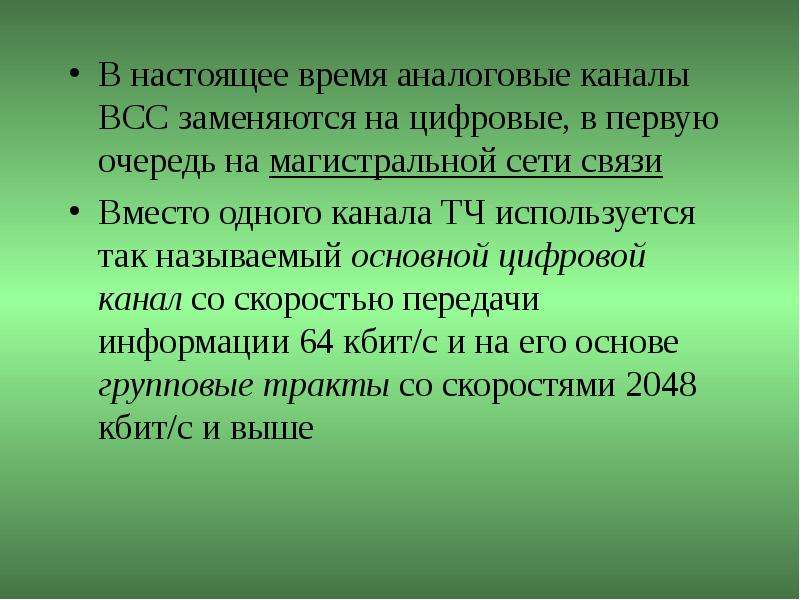

В настоящее время аналоговые каналы ВСС заменяются на цифровые, в первую очередь на магистральной сети связи В настоящее время аналоговые каналы ВСС заменяются на цифровые, в первую очередь на магистральной сети связи Вместо одного канала ТЧ используется так называемый основной цифровой канал со скоростью передачи информации 64 кбит/с и на его основе групповые тракты со скоростями 2048 кбит/с и выше

Слайд 29

Описание слайда:

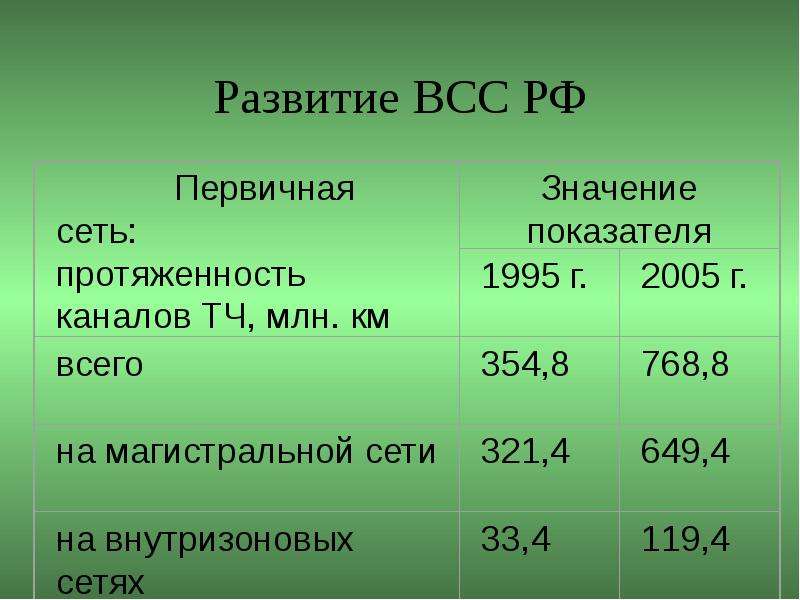

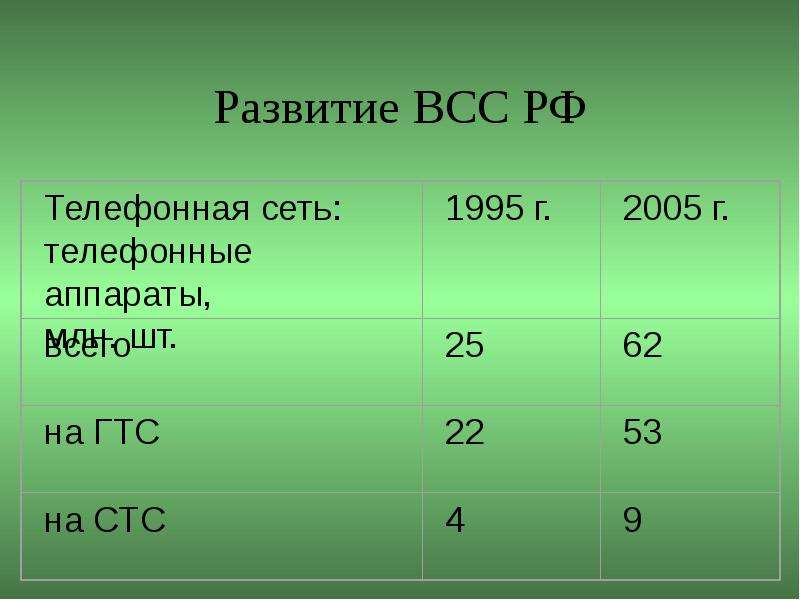

Развитие ВСС РФ

Слайд 30

Описание слайда:

Развитие ВСС РФ

Слайд 31

Описание слайда:

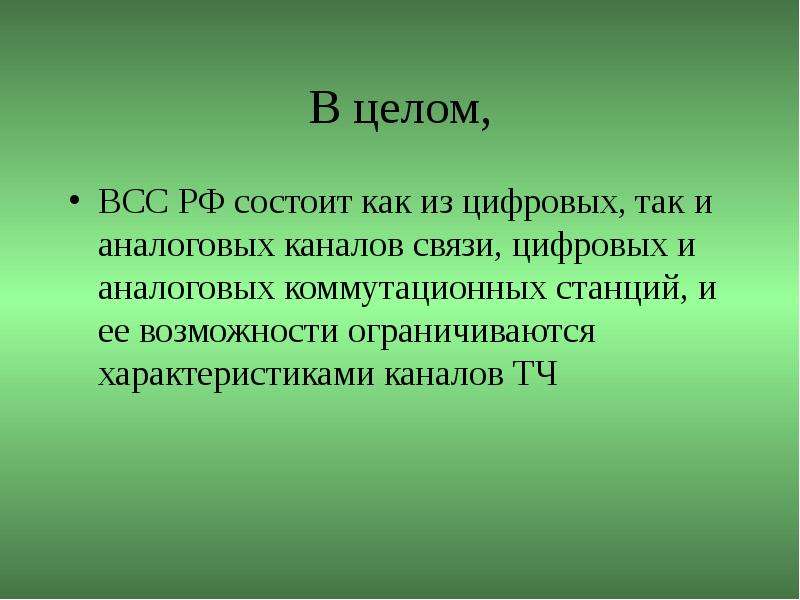

В целом, ВСС РФ состоит как из цифровых, так и аналоговых каналов связи, цифровых и аналоговых коммутационных станций, и ее возможности ограничиваются характеристиками каналов ТЧ

Слайд 32

Описание слайда:

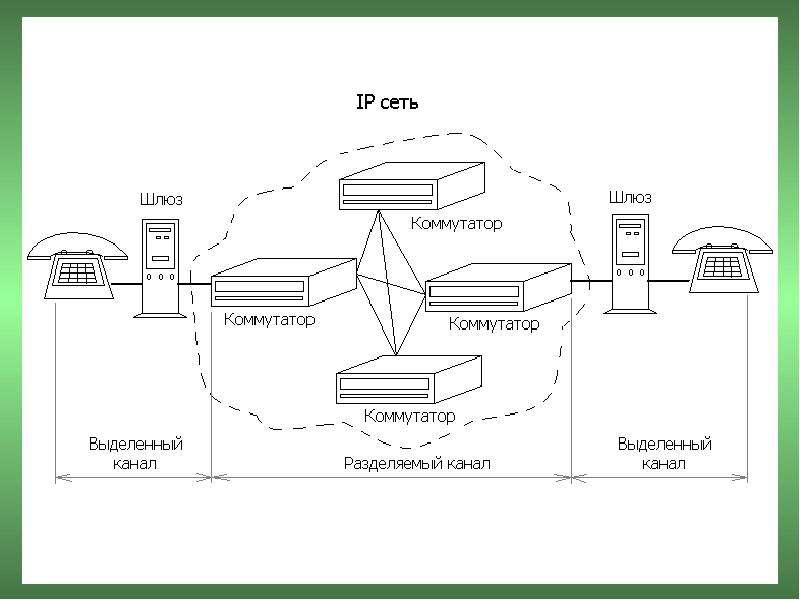

Слайд 33

Описание слайда:

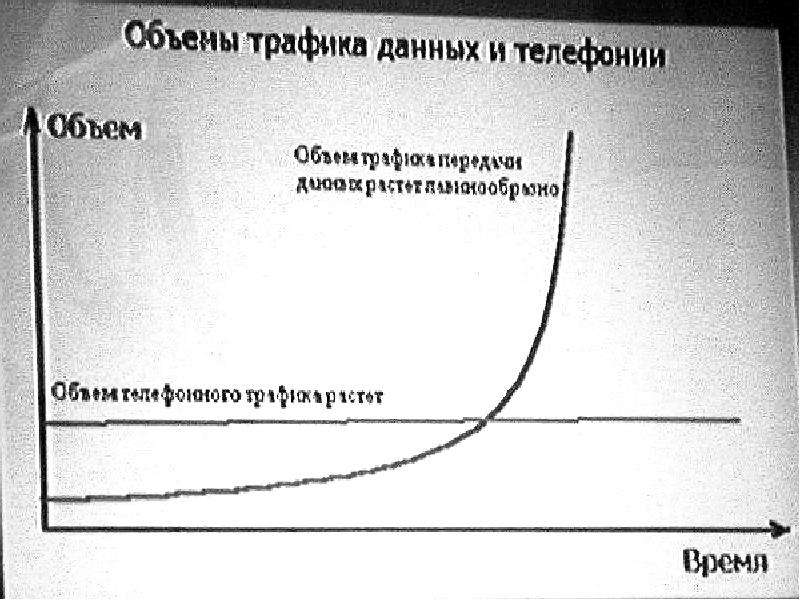

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

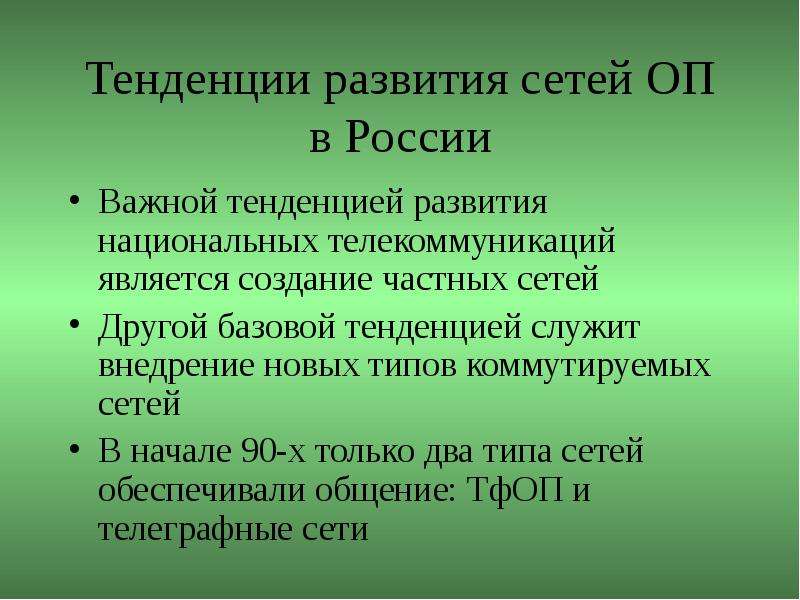

Тенденции развития сетей ОП в России Важной тенденцией развития национальных телекоммуникаций является создание частных сетей Другой базовой тенденцией служит внедрение новых типов коммутируемых сетей В начале 90-х только два типа сетей обеспечивали общение: ТфОП и телеграфные сети

Слайд 36

Описание слайда:

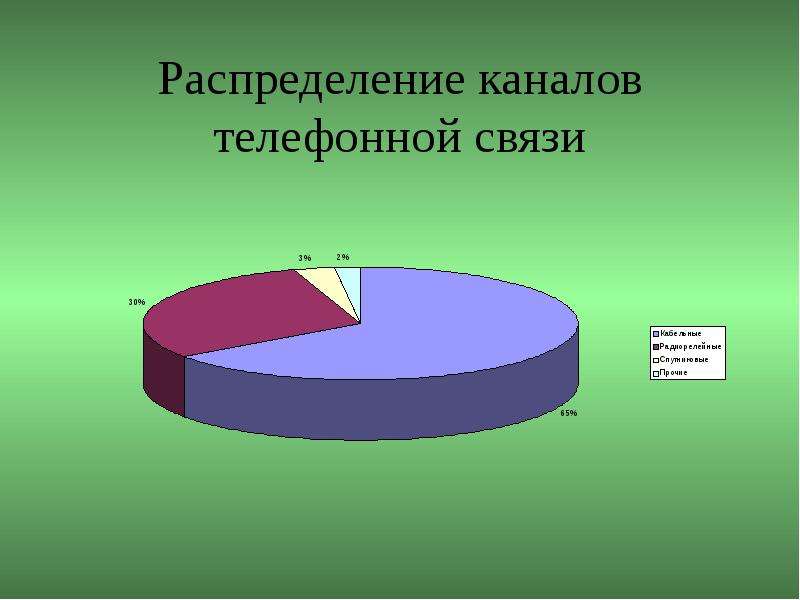

Распределение каналов телефонной связи

Слайд 37

Описание слайда:

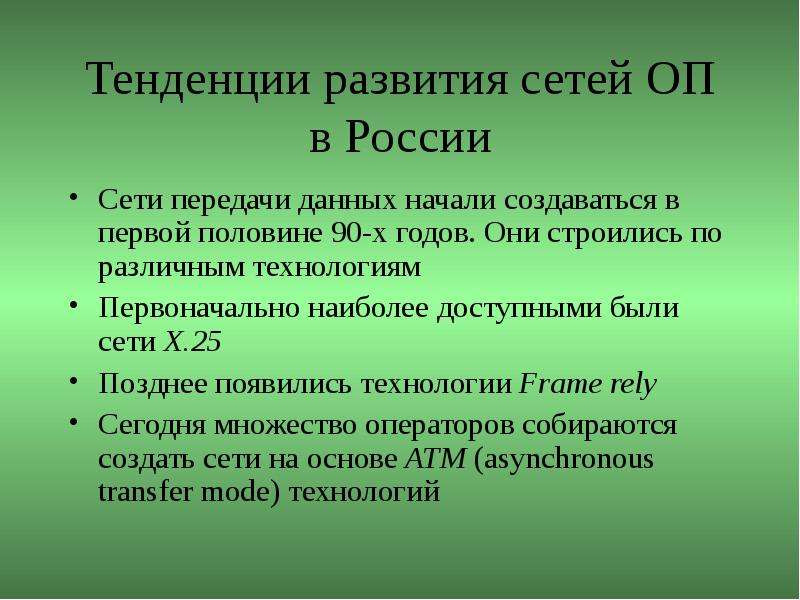

Тенденции развития сетей ОП в России Сети передачи данных начали создаваться в первой половине 90-х годов. Они строились по различным технологиям Первоначально наиболее доступными были сети X.25 Позднее появились технологии Frame rely Сегодня множество операторов собираются создать сети на основе АТМ (asynchronous transfer mode) технологий

Слайд 38

Описание слайда:

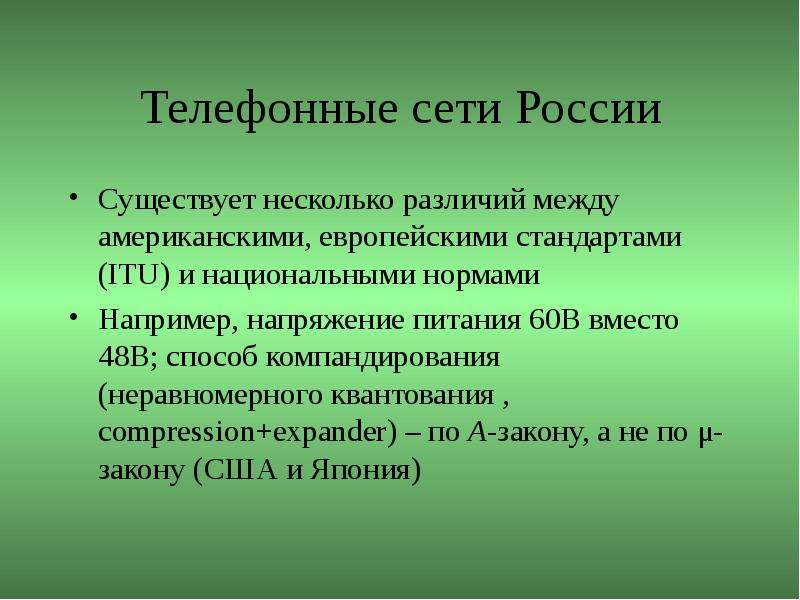

Телефонные сети России Существует несколько различий между американскими, европейскими стандартами (ITU) и национальными нормами Например, напряжение питания 60В вместо 48В; способ компандирования (неравномерного квантования , compression+expander) – по А-закону, а не по μ-закону (США и Япония)

Слайд 39

Описание слайда:

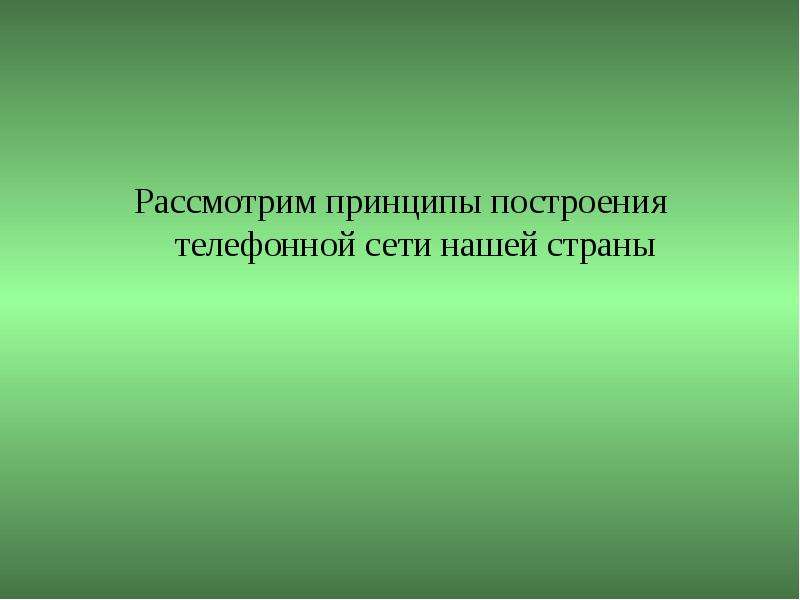

Рассмотрим принципы построения телефонной сети нашей страны Рассмотрим принципы построения телефонной сети нашей страны

Слайд 40

Описание слайда:

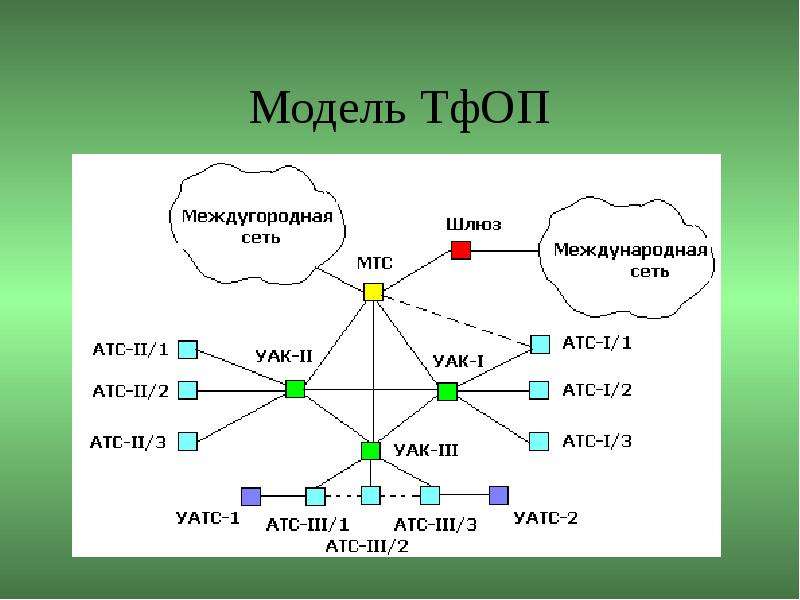

Модель ТфОП

Слайд 41

Описание слайда:

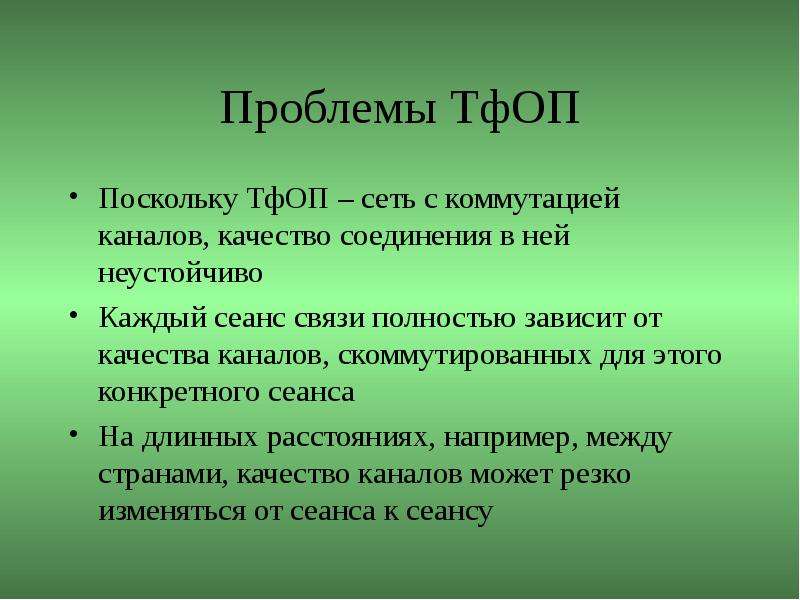

Проблемы ТфОП Поскольку ТфОП – сеть с коммутацией каналов, качество соединения в ней неустойчиво Каждый сеанс связи полностью зависит от качества каналов, скоммутированных для этого конкретного сеанса На длинных расстояниях, например, между странами, качество каналов может резко изменяться от сеанса к сеансу

Слайд 42

Описание слайда:

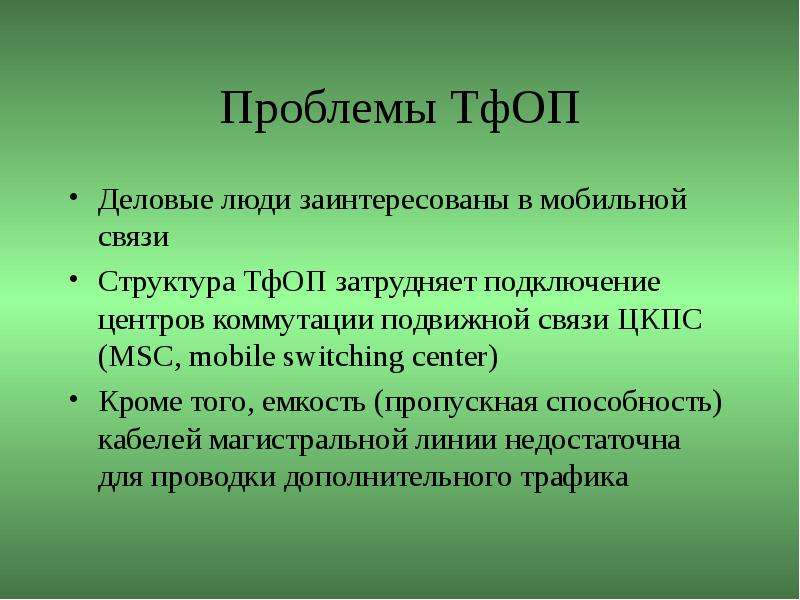

Проблемы ТфОП Деловые люди заинтересованы в мобильной связи Структура ТфОП затрудняет подключение центров коммутации подвижной связи ЦКПС (MSC, mobile switching center) Кроме того, емкость (пропускная способность) кабелей магистральной линии недостаточна для проводки дополнительного трафика

Слайд 43

Описание слайда:

Модель частной сети

Слайд 44

Описание слайда:

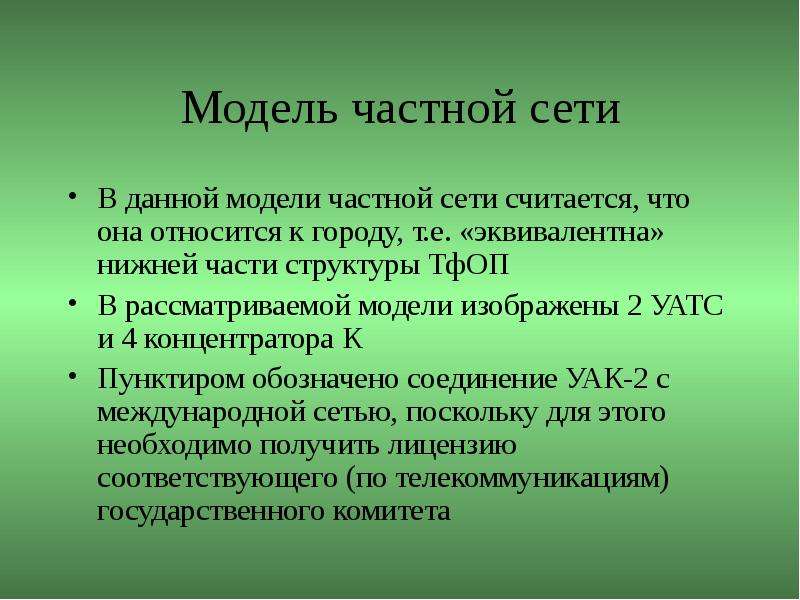

Модель частной сети В данной модели частной сети считается, что она относится к городу, т.е. «эквивалентна» нижней части структуры ТфОП В рассматриваемой модели изображены 2 УАТС и 4 концентратора К Пунктиром обозначено соединение УАК-2 с международной сетью, поскольку для этого необходимо получить лицензию соответствующего (по телекоммуникациям) государственного комитета

Слайд 45

Описание слайда:

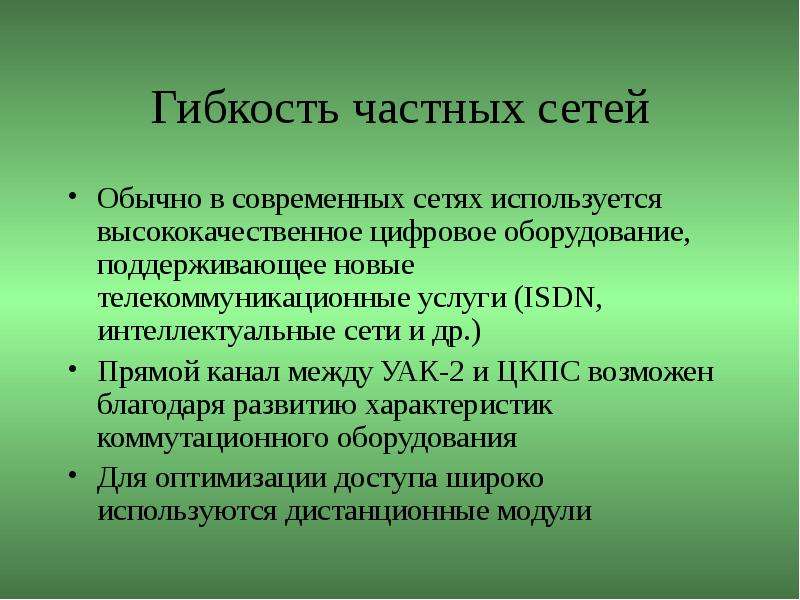

Гибкость частных сетей Обычно в современных сетях используется высококачественное цифровое оборудование, поддерживающее новые телекоммуникационные услуги (ISDN, интеллектуальные сети и др.) Прямой канал между УАК-2 и ЦКПС возможен благодаря развитию характеристик коммутационного оборудования Для оптимизации доступа широко используются дистанционные модули

Слайд 46

Описание слайда:

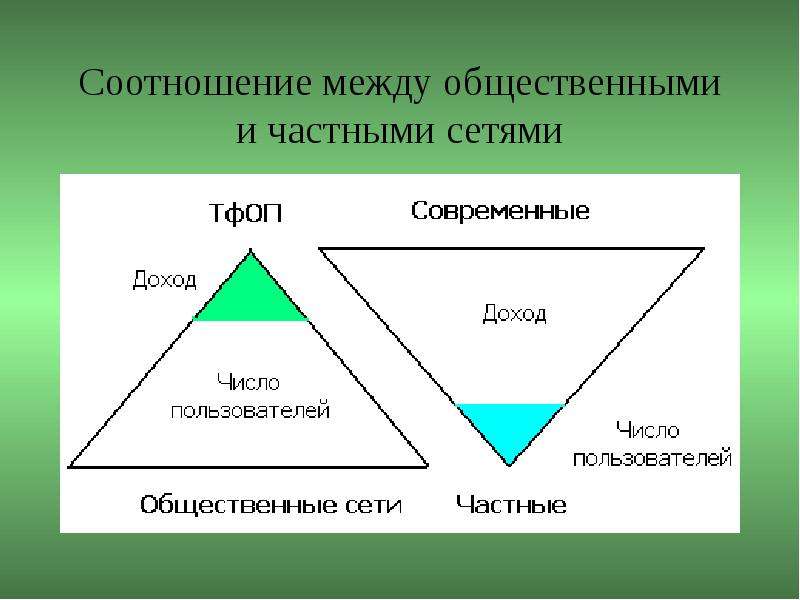

Соотношение между общественными и частными сетями

Слайд 47

Описание слайда:

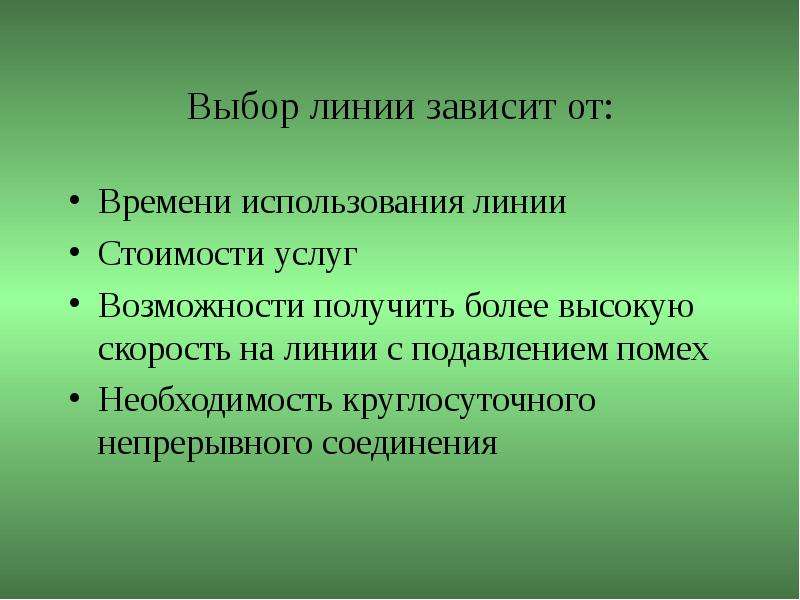

Выбор линии зависит от: Времени использования линии Стоимости услуг Возможности получить более высокую скорость на линии с подавлением помех Необходимость круглосуточного непрерывного соединения

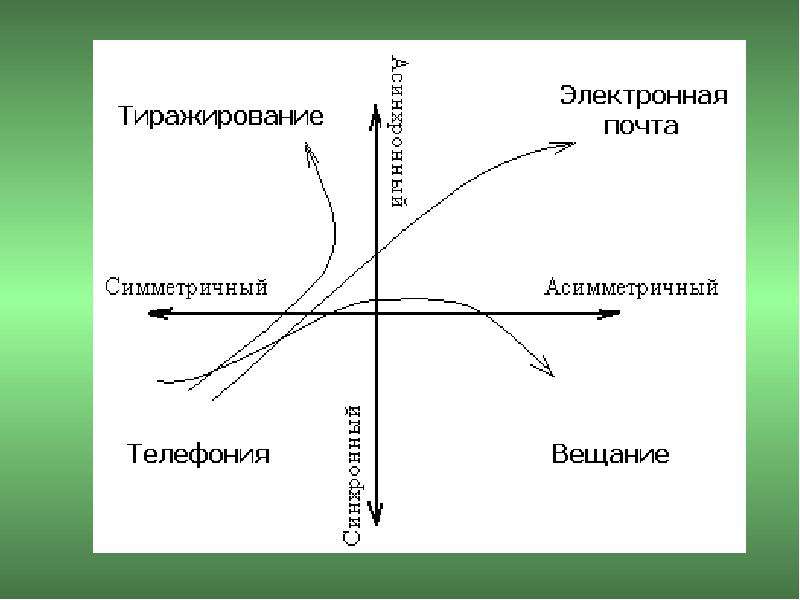

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

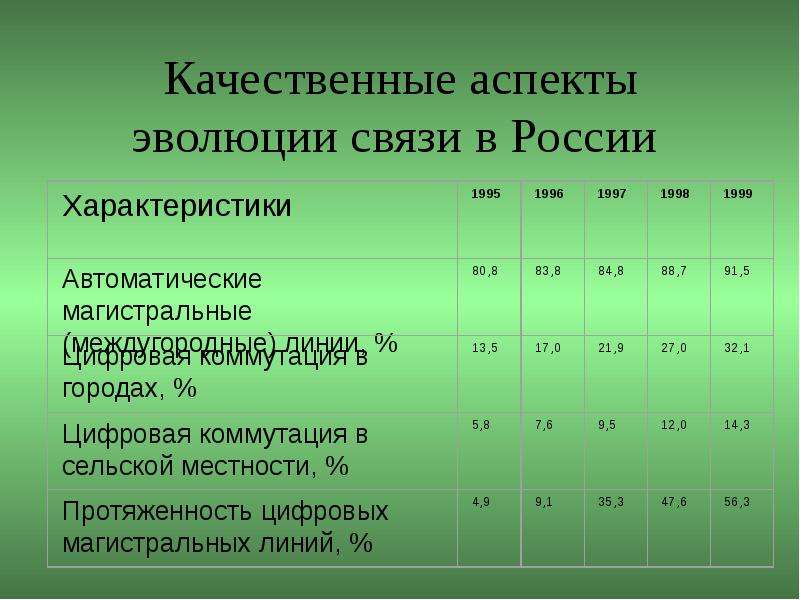

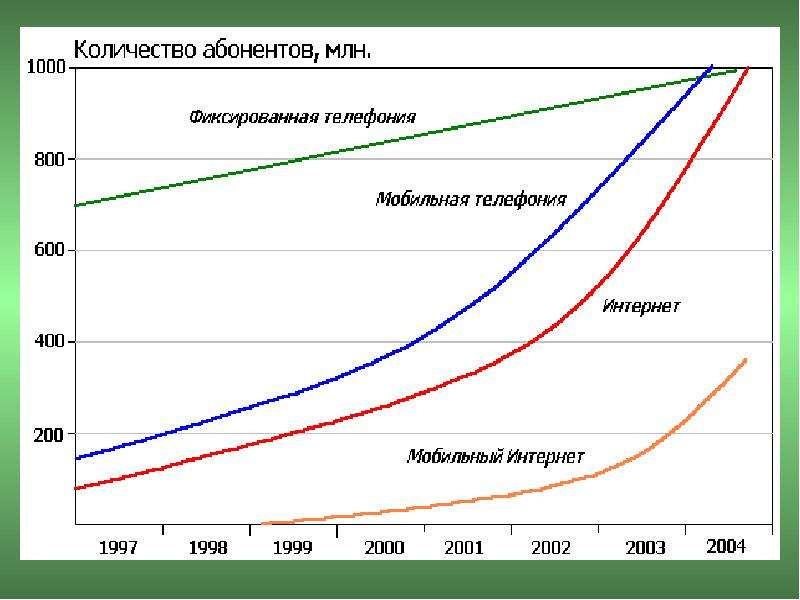

Качественные аспекты эволюции связи в России

Слайд 50

Описание слайда:

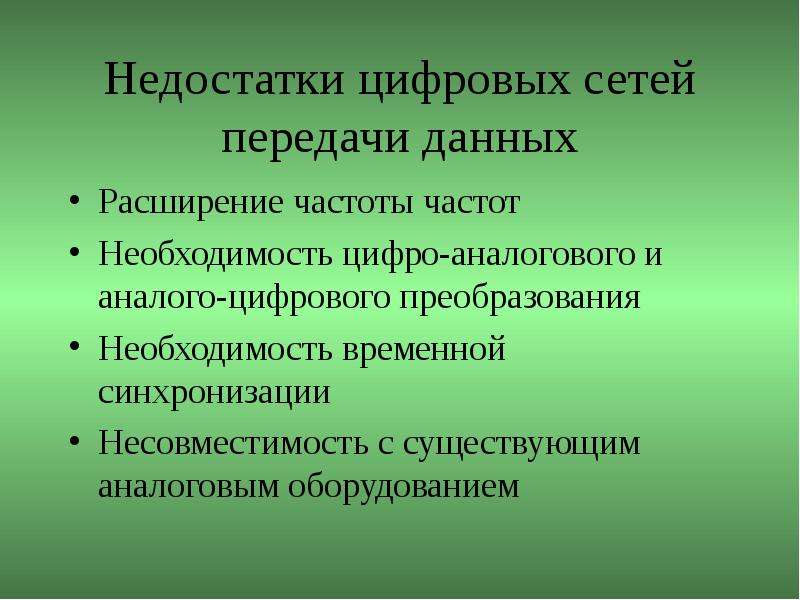

Недостатки цифровых сетей передачи данных Расширение частоты частот Необходимость цифро-аналогового и аналого-цифрового преобразования Необходимость временной синхронизации Несовместимость с существующим аналоговым оборудованием

Слайд 51

Описание слайда:

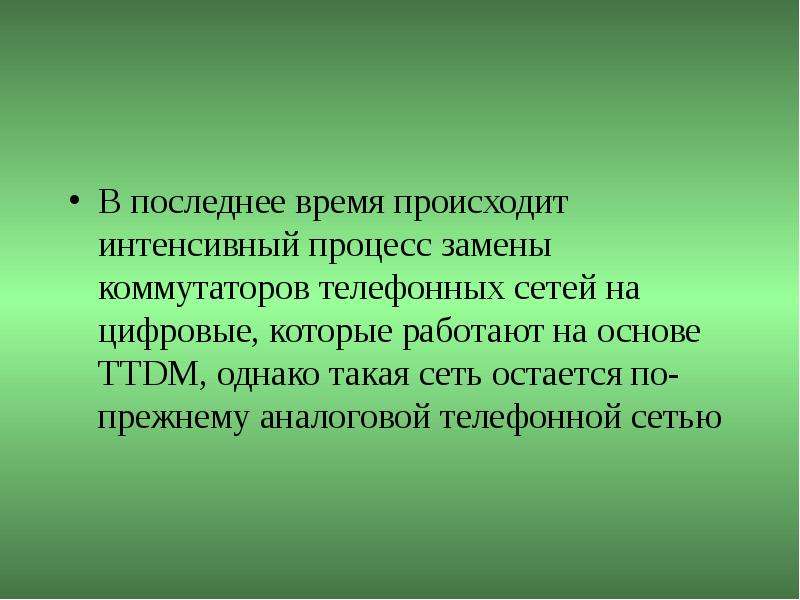

В последнее время происходит интенсивный процесс замены коммутаторов телефонных сетей на цифровые, которые работают на основе ТTDM, однако такая сеть остается по-прежнему аналоговой телефонной сетью В последнее время происходит интенсивный процесс замены коммутаторов телефонных сетей на цифровые, которые работают на основе ТTDM, однако такая сеть остается по-прежнему аналоговой телефонной сетью

Слайд 52

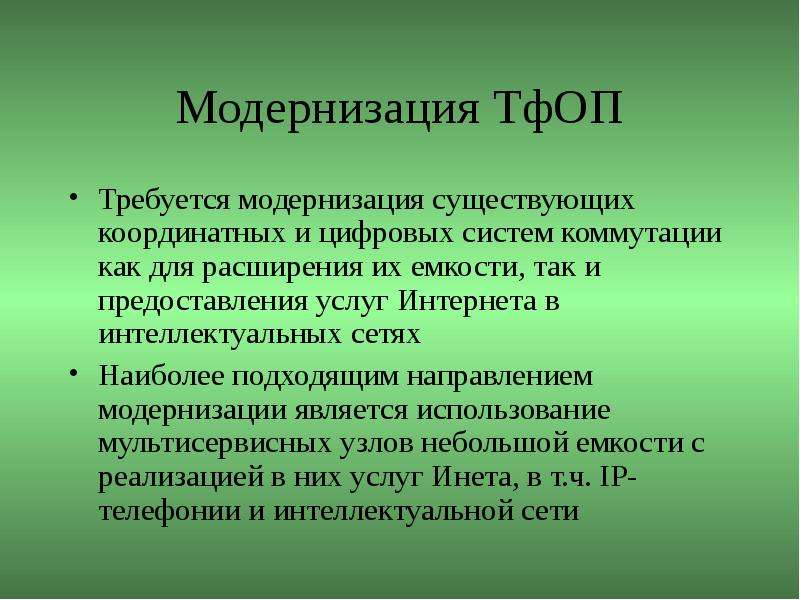

Описание слайда:

Модернизация ТфОП Требуется модернизация существующих координатных и цифровых систем коммутации как для расширения их емкости, так и предоставления услуг Интернета в интеллектуальных сетях Наиболее подходящим направлением модернизации является использование мультисервисных узлов небольшой емкости с реализацией в них услуг Инета, в т.ч. IP-телефонии и интеллектуальной сети

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

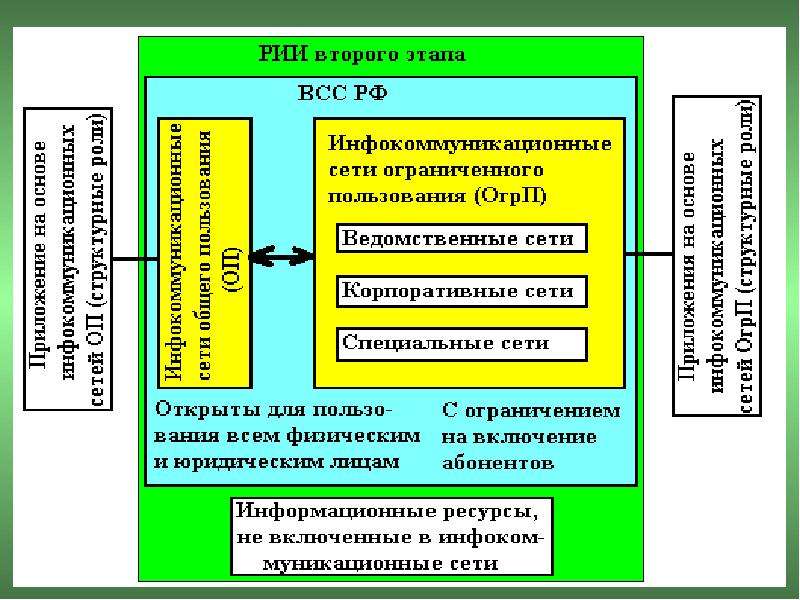

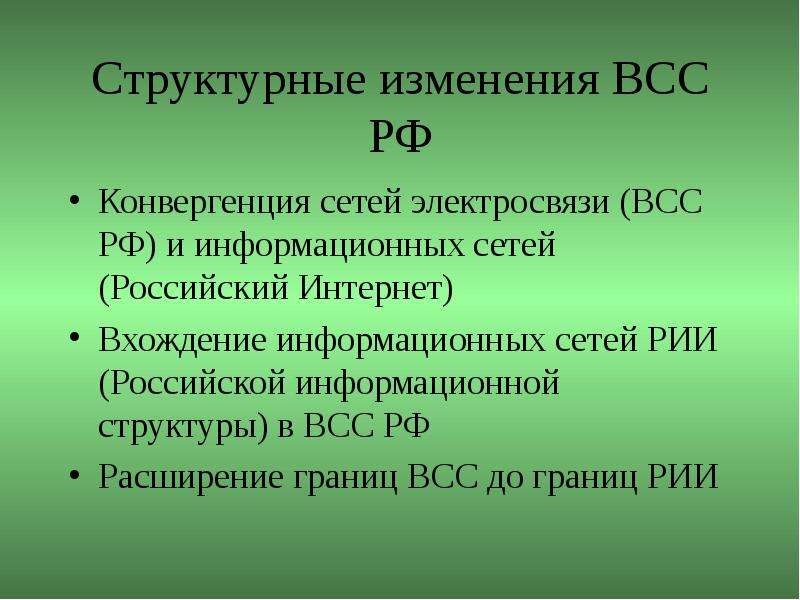

Структурные изменения ВСС РФ Конвергенция сетей электросвязи (ВСС РФ) и информационных сетей (Российский Интернет) Вхождение информационных сетей РИИ (Российской информационной структуры) в ВСС РФ Расширение границ ВСС до границ РИИ

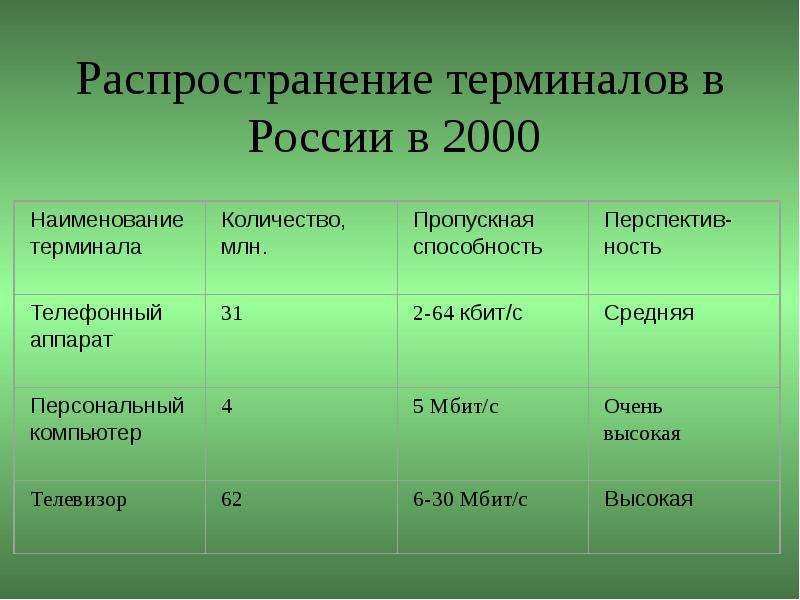

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

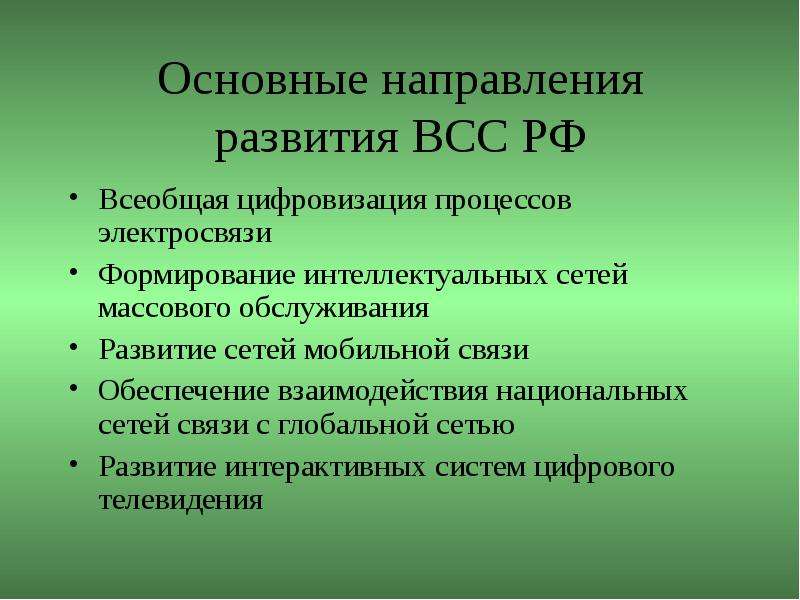

Основные направления развития ВСС РФ Всеобщая цифровизация процессов электросвязи Формирование интеллектуальных сетей массового обслуживания Развитие сетей мобильной связи Обеспечение взаимодействия национальных сетей связи с глобальной сетью Развитие интерактивных систем цифрового телевидения
