Слайд 1

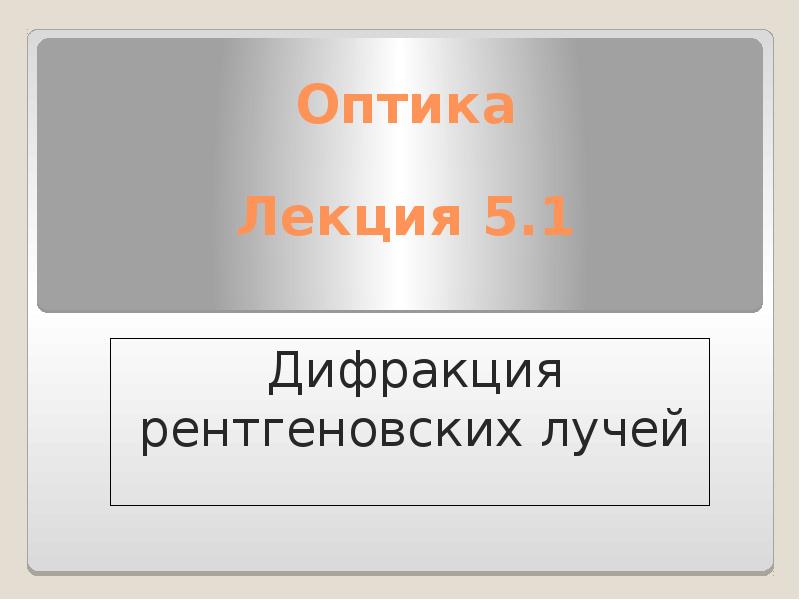

Оптика Лекция 5.1 Дифракция рентгеновских лучей
Описание слайда:
Оптика Лекция 5.1 Дифракция рентгеновских лучей

Слайд 2

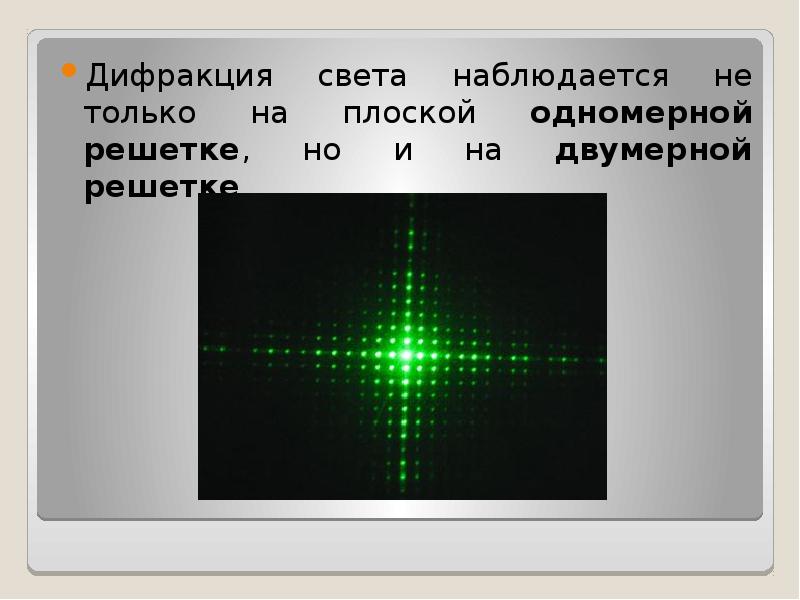

Дифракция света наблюдается не только на плоской одномерной решетке, но и на двумерной решетке Дифракция света наблюдается не только на плоской одномерной решетке, но и на двумерной решетке
Описание слайда:
Дифракция света наблюдается не только на плоской одномерной решетке, но и на двумерной решетке Дифракция света наблюдается не только на плоской одномерной решетке, но и на двумерной решетке

Слайд 3

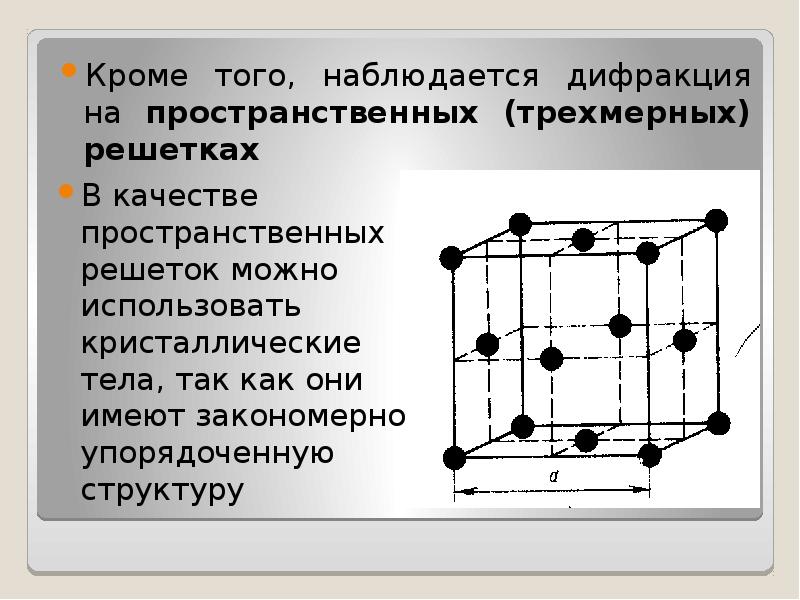

Кроме того, наблюдается дифракция на пространственных (трехмерных) решетках Кроме того, наблюдается дифракция на пространственных (трехмерных) решетках
Описание слайда:
Кроме того, наблюдается дифракция на пространственных (трехмерных) решетках Кроме того, наблюдается дифракция на пространственных (трехмерных) решетках

Слайд 4


Для наблюдения дифракционной картины необходимо, чтобы постоянная решетки была того же порядка, что и длина волны падающего излучения Для наблюдения дифракционной картины необходимо, чтобы постоянная решетки была того же порядка, что и длина волны падающего излучения
Описание слайда:
Для наблюдения дифракционной картины необходимо, чтобы постоянная решетки была того же порядка, что и длина волны падающего излучения Для наблюдения дифракционной картины необходимо, чтобы постоянная решетки была того же порядка, что и длина волны падающего излучения

Слайд 5

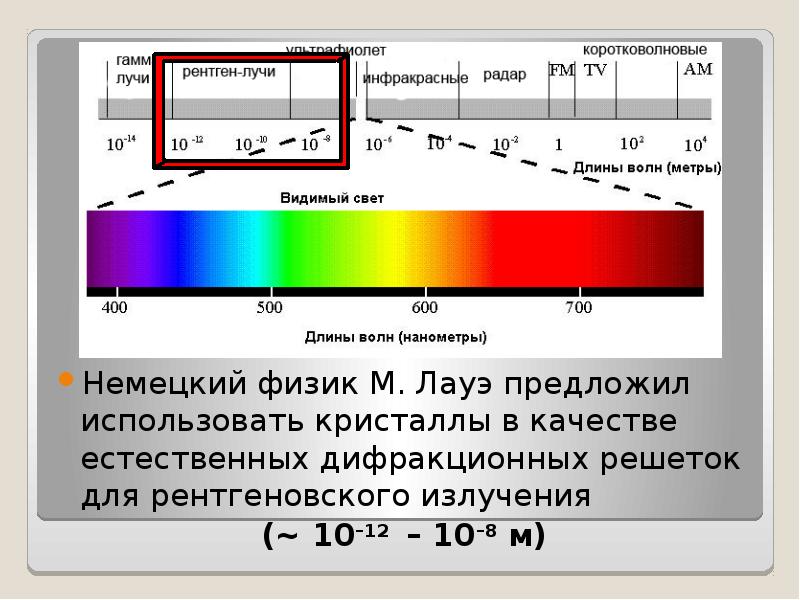

Немецкий физик М. Лауэ предложил использовать кристаллы в качестве естественных дифракционных решеток для рентгеновского излучения Немецкий физик М. Лауэ предложил использовать кристаллы в качестве естественных дифракционных решеток для рентгеновского излучения (~ 10–12 – 10–8 м)
Описание слайда:
Немецкий физик М. Лауэ предложил использовать кристаллы в качестве естественных дифракционных решеток для рентгеновского излучения Немецкий физик М. Лауэ предложил использовать кристаллы в качестве естественных дифракционных решеток для рентгеновского излучения (~ 10–12 – 10–8 м)

Слайд 6

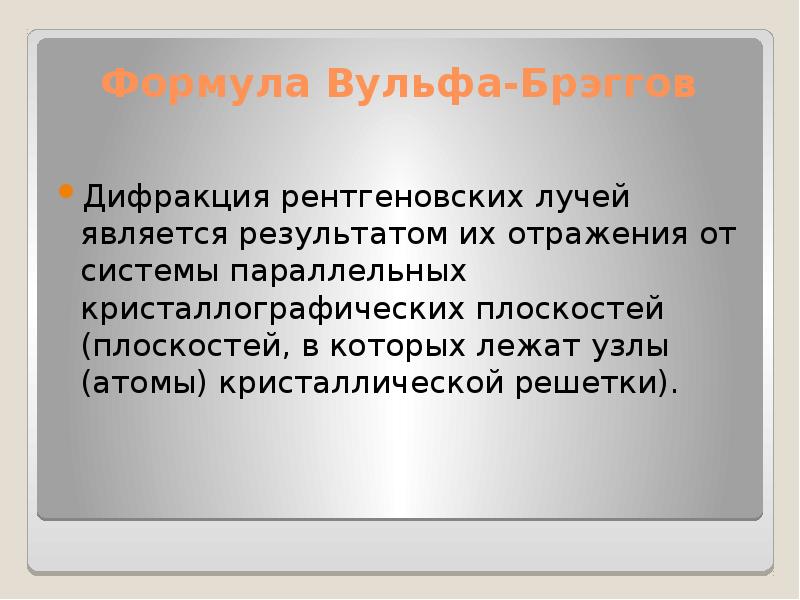

Формула Вульфа-Брэггов Дифракция рентгеновских лучей является результатом их отражения от системы параллельных кристаллографических плоскостей (плоскостей, в которых лежат узлы (атомы) кристаллической решетки).
Описание слайда:
Формула Вульфа-Брэггов Дифракция рентгеновских лучей является результатом их отражения от системы параллельных кристаллографических плоскостей (плоскостей, в которых лежат узлы (атомы) кристаллической решетки).

Слайд 7


Представим кристаллы в виде совокупности параллельных кристаллографических плоскостей, отстоящих друг от друга на расстоянии d. Представим кристаллы в виде совокупности параллельных кристаллографических плоскостей, отстоящих друг от друга на расстоянии d.
Описание слайда:
Представим кристаллы в виде совокупности параллельных кристаллографических плоскостей, отстоящих друг от друга на расстоянии d. Представим кристаллы в виде совокупности параллельных кристаллографических плоскостей, отстоящих друг от друга на расстоянии d.

Слайд 8


Пучок параллельных монохроматических рентгеновских лучей падает под углом θ и возбуждает атомы кристаллической решетки, которые становятся источниками когерентных вторичных волн, интерферирующих между собой Пучок параллельных монохроматических рентгеновских лучей падает под углом θ и возбуждает атомы кристаллической решетки, которые становятся источниками когерентных вторичных волн, интерферирующих между собой
Описание слайда:
Пучок параллельных монохроматических рентгеновских лучей падает под углом θ и возбуждает атомы кристаллической решетки, которые становятся источниками когерентных вторичных волн, интерферирующих между собой Пучок параллельных монохроматических рентгеновских лучей падает под углом θ и возбуждает атомы кристаллической решетки, которые становятся источниками когерентных вторичных волн, интерферирующих между собой

Слайд 9

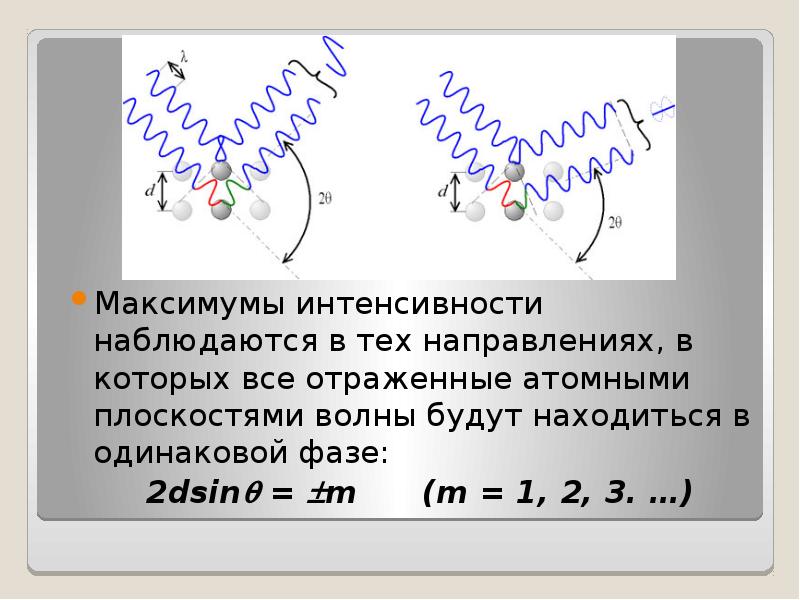

Максимумы интенсивности наблюдаются в тех направлениях, в которых все отраженные атомными плоскостями волны будут находиться в одинаковой фазе: Максимумы интенсивности наблюдаются в тех направлениях, в которых все отраженные атомными плоскостями волны будут находиться в одинаковой фазе: 2dsin = m (m = 1, 2, 3. …)
Описание слайда:
Максимумы интенсивности наблюдаются в тех направлениях, в которых все отраженные атомными плоскостями волны будут находиться в одинаковой фазе: Максимумы интенсивности наблюдаются в тех направлениях, в которых все отраженные атомными плоскостями волны будут находиться в одинаковой фазе: 2dsin = m (m = 1, 2, 3. …)

Слайд 10

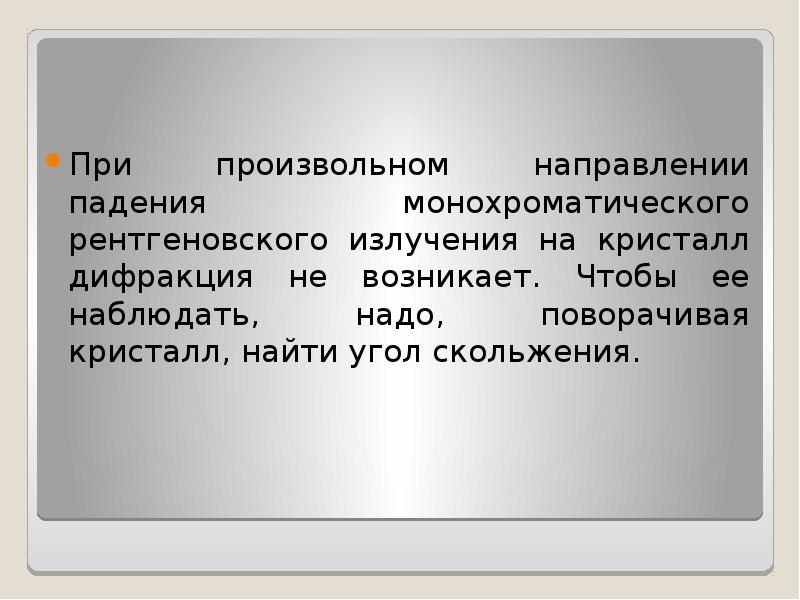

При произвольном направлении падения монохроматического рентгеновского излучения на кристалл дифракция не возникает. Чтобы ее наблюдать, надо, поворачивая кристалл, найти угол скольжения. При произвольном направлении падения монохроматического рентгеновского излучения на кристалл дифракция не возникает. Чтобы ее наблюдать, надо, поворачивая кристалл, найти угол скольжения.
Описание слайда:
При произвольном направлении падения монохроматического рентгеновского излучения на кристалл дифракция не возникает. Чтобы ее наблюдать, надо, поворачивая кристалл, найти угол скольжения. При произвольном направлении падения монохроматического рентгеновского излучения на кристалл дифракция не возникает. Чтобы ее наблюдать, надо, поворачивая кристалл, найти угол скольжения.

Слайд 11


Практическое применение Формула Вульфа-Брэггов справедлива не только для рентгеновского излучения, но и для дифракции электронов и нейтронов. Она лежит в основе рентгеноструктурного анализа, просвечивающей электронной микроскопии и других методов анализа структуры.
Описание слайда:
Практическое применение Формула Вульфа-Брэггов справедлива не только для рентгеновского излучения, но и для дифракции электронов и нейтронов. Она лежит в основе рентгеноструктурного анализа, просвечивающей электронной микроскопии и других методов анализа структуры.

Слайд 12

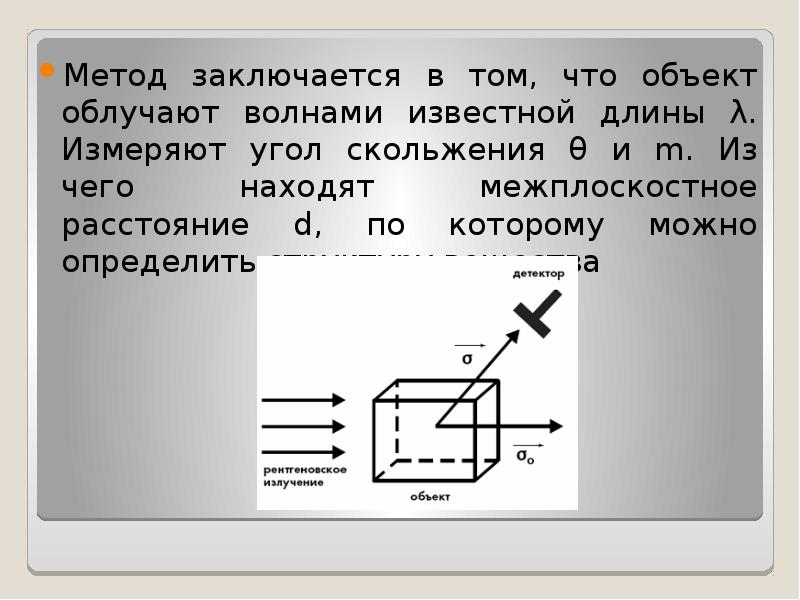

Метод заключается в том, что объект облучают волнами известной длины λ. Измеряют угол скольжения θ и m. Из чего находят межплоскостное расстояние d, по которому можно определить структуру вещества Метод заключается в том, что объект облучают волнами известной длины λ. Измеряют угол скольжения θ и m. Из чего находят межплоскостное расстояние d, по которому можно определить структуру вещества
Описание слайда:
Метод заключается в том, что объект облучают волнами известной длины λ. Измеряют угол скольжения θ и m. Из чего находят межплоскостное расстояние d, по которому можно определить структуру вещества Метод заключается в том, что объект облучают волнами известной длины λ. Измеряют угол скольжения θ и m. Из чего находят межплоскостное расстояние d, по которому можно определить структуру вещества

Слайд 13

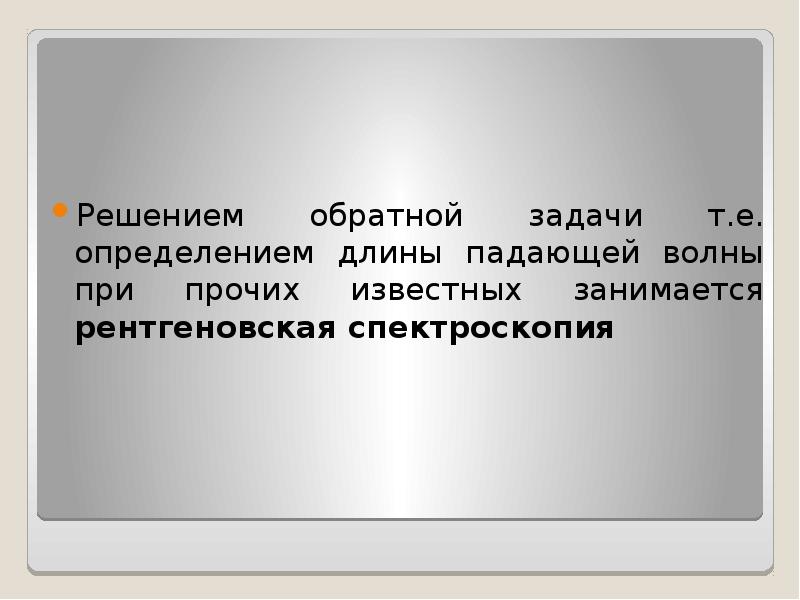

Решением обратной задачи т.е. определением длины падающей волны при прочих известных занимается рентгеновская спектроскопия Решением обратной задачи т.е. определением длины падающей волны при прочих известных занимается рентгеновская спектроскопия
Описание слайда:
Решением обратной задачи т.е. определением длины падающей волны при прочих известных занимается рентгеновская спектроскопия Решением обратной задачи т.е. определением длины падающей волны при прочих известных занимается рентгеновская спектроскопия
