Слайд 1





управления.

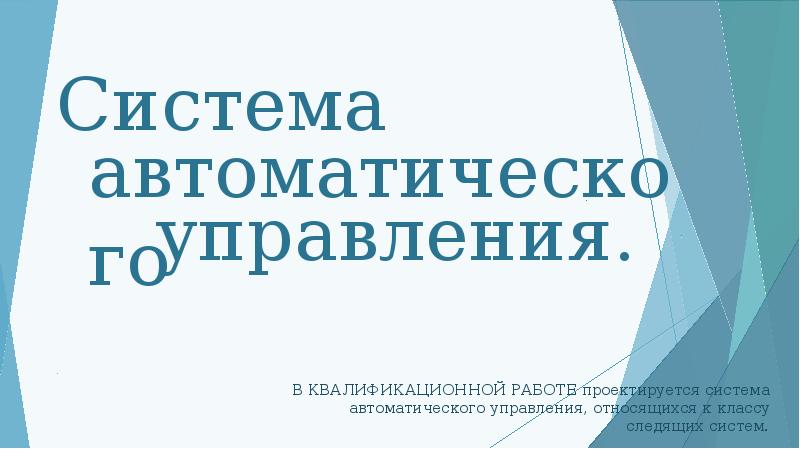

В КВАЛИФИКАЦИОННОЙ РАБОТЕ проектируется система автоматического управления, относящихся к классу следящих систем.
Описание слайда:
управления. В КВАЛИФИКАЦИОННОЙ РАБОТЕ проектируется система автоматического управления, относящихся к классу следящих систем.

Слайд 2





Функциональная схема САУ
Описание слайда:
Функциональная схема САУ

Слайд 3





Статические характеристики рабочих органов и исполнительных механизмов

Объектами управления проектируемой САУ могут быть аэродинамические рули, подвижные платформы, антенны и т. д. В данной квалификационной работе мы исследуем аэродинамические рули.
Описание слайда:
Статические характеристики рабочих органов и исполнительных механизмов Объектами управления проектируемой САУ могут быть аэродинамические рули, подвижные платформы, антенны и т. д. В данной квалификационной работе мы исследуем аэродинамические рули.

Слайд 4





 Кинематическая модель аэродинамического руля.
Описание слайда:
Кинематическая модель аэродинамического руля.

Слайд 5





Статическая характеристика объекта управления с шарнирным .
Описание слайда:
Статическая характеристика объекта управления с шарнирным .

Слайд 6





ВЫБОР ЭЛЕМЕНТОВ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ И СТАТИЧЕСКИЙ РАСЧЕТ.

Сведения о нагрузке:
Момент нагрузки: Мн = 40 Н∙м;
Момент инерции нагрузки: Jн = 4 Н∙мс2
Максимальный угол поворота: αm = 0,4 рад;
Максимальная угловая скорость: Ωm = 0,5 c-1
Наибольшее угловое ускорение: εm = 2c-2
Описание слайда:
ВЫБОР ЭЛЕМЕНТОВ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ И СТАТИЧЕСКИЙ РАСЧЕТ. Сведения о нагрузке: Момент нагрузки: Мн = 40 Н∙м; Момент инерции нагрузки: Jн = 4 Н∙мс2 Максимальный угол поворота: αm = 0,4 рад; Максимальная угловая скорость: Ωm = 0,5 c-1 Наибольшее угловое ускорение: εm = 2c-2

Слайд 7





Выбираем двигательАДП-263, с номинальной мощностью
 Pn=24вт.

Берем технические данные электродвигателя и габаритные размеры электродвигателя .
Описание слайда:
Выбираем двигательАДП-263, с номинальной мощностью Pn=24вт. Берем технические данные электродвигателя и габаритные размеры электродвигателя .

Слайд 8





Эскиз электродвигателя АДП-263.
Описание слайда:
Эскиз электродвигателя АДП-263.

Слайд 9





Строим графики зависимостей Em и Mэкв от i для определения оптимального передаточного числа редуктора.
Описание слайда:
Строим графики зависимостей Em и Mэкв от i для определения оптимального передаточного числа редуктора.

Слайд 10





Кинематическая схема редуктора.
Описание слайда:
Кинематическая схема редуктора.

Слайд 11





Построение измерителя рассогласования
и выбор первичных измерительных преобразователей.
Описание слайда:
Построение измерителя рассогласования и выбор первичных измерительных преобразователей.

Слайд 12





Принципиальная схема измерителя
рассогласования, построенного по компенсационной схеме на ВТ.
Описание слайда:
Принципиальная схема измерителя рассогласования, построенного по компенсационной схеме на ВТ.

Слайд 13

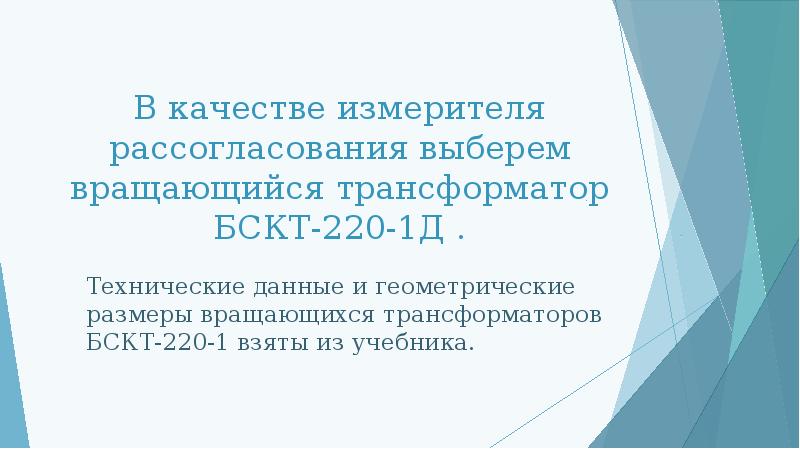

В качестве измерителя рассогласования выберем вращающийся трансформатор БСКТ-220-1Д .
Технические данные и геометрические размеры вращающихся трансформаторов БСКТ-220-1 взяты из учебника.
Описание слайда:
В качестве измерителя рассогласования выберем вращающийся трансформатор БСКТ-220-1Д . Технические данные и геометрические размеры вращающихся трансформаторов БСКТ-220-1 взяты из учебника.

Слайд 14





Эскиз конструкции вращающегося трансформатора БСКТ-220-1
Описание слайда:
Эскиз конструкции вращающегося трансформатора БСКТ-220-1

Слайд 15





ДИНАМИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ .
Описание слайда:
ДИНАМИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ .

Слайд 16





 Структурная схема математической модели исполнительного механизма, нагруженного шарнирным моментом.
Описание слайда:
Структурная схема математической модели исполнительного механизма, нагруженного шарнирным моментом.

Слайд 17





Вычислительная модель исследуемой САУ в Simulink MatLab.
Описание слайда:
Вычислительная модель исследуемой САУ в Simulink MatLab.

Слайд 18





Переходный процесс при ПФ ИМ.
Описание слайда:
Переходный процесс при ПФ ИМ.

Слайд 19

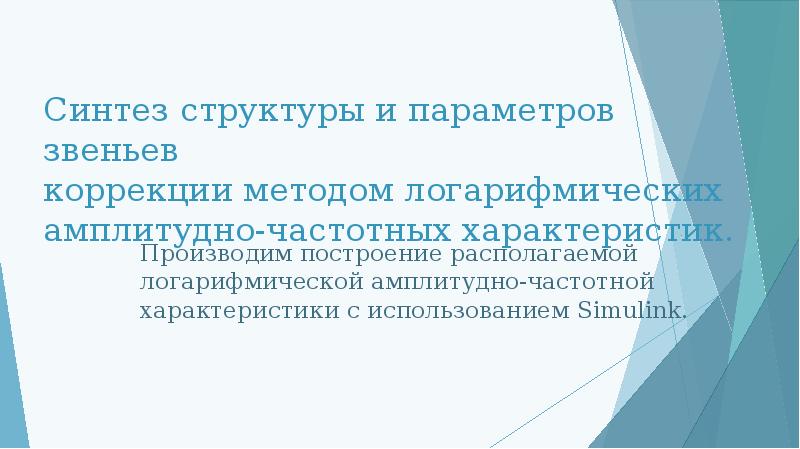

Синтез структуры и параметров звеньев
коррекции методом логарифмических
амплитудно-частотных характеристик.

Производим построение располагаемой логарифмической амплитудно-частотной характеристики с использованием Simulink.
Описание слайда:
Синтез структуры и параметров звеньев коррекции методом логарифмических амплитудно-частотных характеристик. Производим построение располагаемой логарифмической амплитудно-частотной характеристики с использованием Simulink.

Слайд 20





ЛАХ и ЛЧХ располагаемой передаточной функции.
Описание слайда:
ЛАХ и ЛЧХ располагаемой передаточной функции.

Слайд 21





График асимптотических ЛАХ.
Описание слайда:
График асимптотических ЛАХ.

Слайд 22

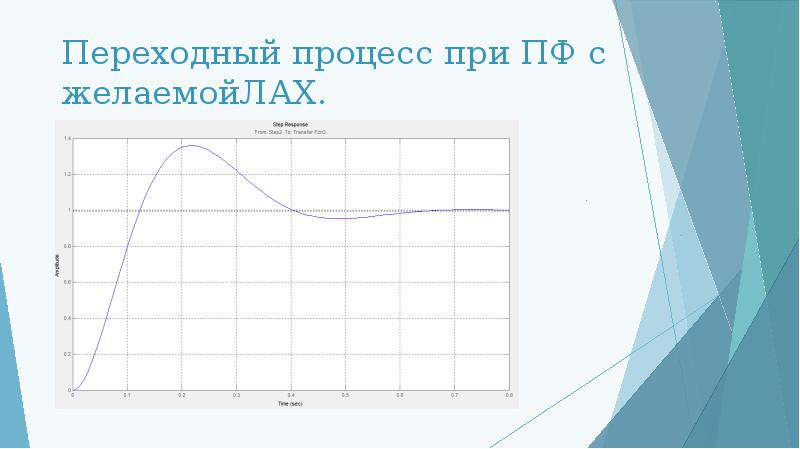

Переходный процесс при ПФ с желаемойЛАХ.
Описание слайда:
Переходный процесс при ПФ с желаемойЛАХ.

Слайд 23

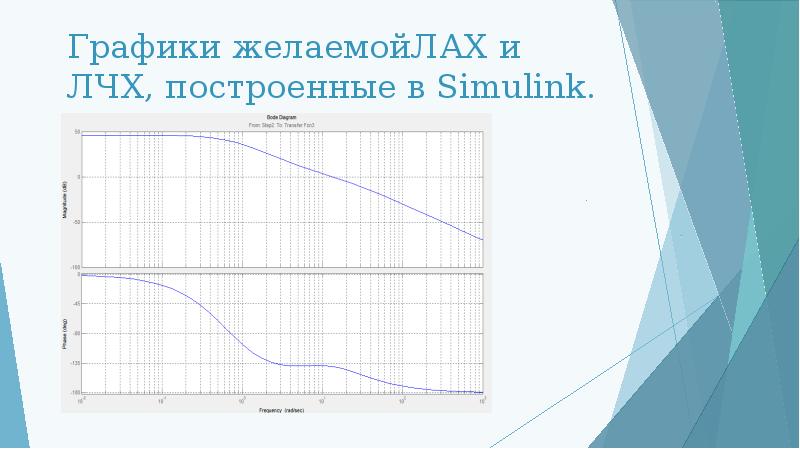

Графики желаемойЛАХ и ЛЧХ, построенные в Simulink.
Описание слайда:
Графики желаемойЛАХ и ЛЧХ, построенные в Simulink.

Слайд 24





 Схемная реализация звена коррекции с передаточной функцией Wk1.
Описание слайда:
Схемная реализация звена коррекции с передаточной функцией Wk1.

Слайд 25

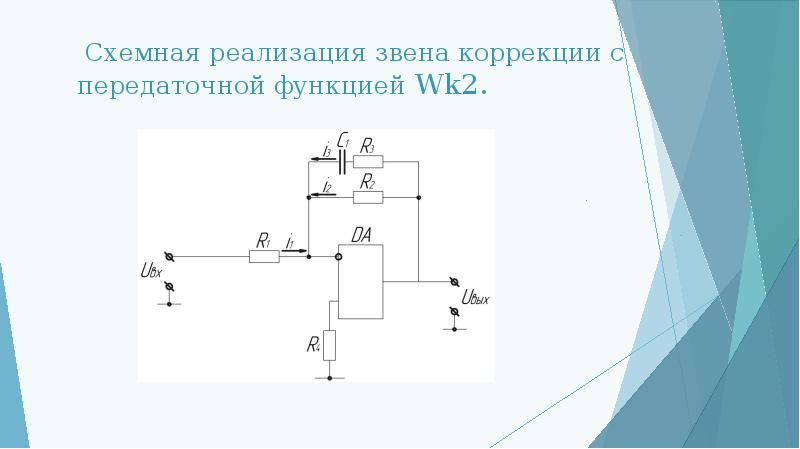

 Схемная реализация звена коррекции с передаточной функцией Wk2.
Описание слайда:
Схемная реализация звена коррекции с передаточной функцией Wk2.

Слайд 26





Схемная реализация корректирующего устройства
с передаточной функцией Wk.
Описание слайда:
Схемная реализация корректирующего устройства с передаточной функцией Wk.

Слайд 27





Состав принципиальной электрической схемы САУ.
Описание слайда:
Состав принципиальной электрической схемы САУ.

Слайд 28





Фазочувствительный выпрямитель.
Описание слайда:
Фазочувствительный выпрямитель.

Слайд 29





Модулятор.
Описание слайда:
Модулятор.

Слайд 30





Однотактный усилитель мощности.
Описание слайда:
Однотактный усилитель мощности.

Слайд 31





Разработка механического узла.
Под механическим узлом понимается совокупность элементов САУ, которые механически связаны между собой: передаточного механизма (редуктора), исполнительного двигателя, первичный измеритель – преобразователь (приемник) и т.д.
Описание слайда:
Разработка механического узла. Под механическим узлом понимается совокупность элементов САУ, которые механически связаны между собой: передаточного механизма (редуктора), исполнительного двигателя, первичный измеритель – преобразователь (приемник) и т.д.

Слайд 32





Сборка редуктора.
Перед сборкой внутреннюю часть корпуса редуктора тщательно очищают.
 Перед общей сборкой собирают валы с насаженными на них деталями. На оба конца каждого вала надевают подшипники и закрепляют стопорными кольцами.
Соединяют левую и правую часть корпуса, фиксируют соединение болтами и гайками. Далее надевают на валы с зубчатыми колесами кольцевые стопоры и устанавливают их так, чтобы кольцевые стопоры фиксировались в предназначенных для них канавках в корпусе редуктора.
Соединяют корпус с нижними частями стаканов, после чего соединение корпуса редуктора с нижней частью стаканов фиксируется болтами и гайками.
На валы электродвигателя и вращающегося трансформатора надевают муфты втулочные, фиксируют их положение предназначенными для этого штифтами и закрепляют электродвигатель и вращающийся трансформатор в стаканах, далее закрепляют на ведущем и ведомом валах муфты втулочные штифтами.
Проверяют проворачиванием валов отсутствие заклинивания подшипников (валы должны проворачиваться от руки).
Соединяют верхние части стаканов с нижними, фиксируя положение болтами и гайками.
Соединяют корпус и стаканы с левой крышкой редуктора, которую устанавливают, базируясь на положение кольцевых стопоров подшипников, отверстий для крепления стаканов и на отверстия для штифтов, фиксируют положение крышки двумя штифтами диаметром 4 мм и шестью болтами.
Полученную конструкцию соединяют с правой частью крышки редуктора, которую устанавливают, базируясь на положение кольцевых стопоров подшипников и на отверстия для штифтов, фиксируют положение крышки двумя штифтами диаметром 4 мм и шестью болтами .
Проверяют работу собранного исполнительного механизма.
Описание слайда:
Сборка редуктора. Перед сборкой внутреннюю часть корпуса редуктора тщательно очищают. Перед общей сборкой собирают валы с насаженными на них деталями. На оба конца каждого вала надевают подшипники и закрепляют стопорными кольцами. Соединяют левую и правую часть корпуса, фиксируют соединение болтами и гайками. Далее надевают на валы с зубчатыми колесами кольцевые стопоры и устанавливают их так, чтобы кольцевые стопоры фиксировались в предназначенных для них канавках в корпусе редуктора. Соединяют корпус с нижними частями стаканов, после чего соединение корпуса редуктора с нижней частью стаканов фиксируется болтами и гайками. На валы электродвигателя и вращающегося трансформатора надевают муфты втулочные, фиксируют их положение предназначенными для этого штифтами и закрепляют электродвигатель и вращающийся трансформатор в стаканах, далее закрепляют на ведущем и ведомом валах муфты втулочные штифтами. Проверяют проворачиванием валов отсутствие заклинивания подшипников (валы должны проворачиваться от руки). Соединяют верхние части стаканов с нижними, фиксируя положение болтами и гайками. Соединяют корпус и стаканы с левой крышкой редуктора, которую устанавливают, базируясь на положение кольцевых стопоров подшипников, отверстий для крепления стаканов и на отверстия для штифтов, фиксируют положение крышки двумя штифтами диаметром 4 мм и шестью болтами. Полученную конструкцию соединяют с правой частью крышки редуктора, которую устанавливают, базируясь на положение кольцевых стопоров подшипников и на отверстия для штифтов, фиксируют положение крышки двумя штифтами диаметром 4 мм и шестью болтами . Проверяют работу собранного исполнительного механизма.

Слайд 33

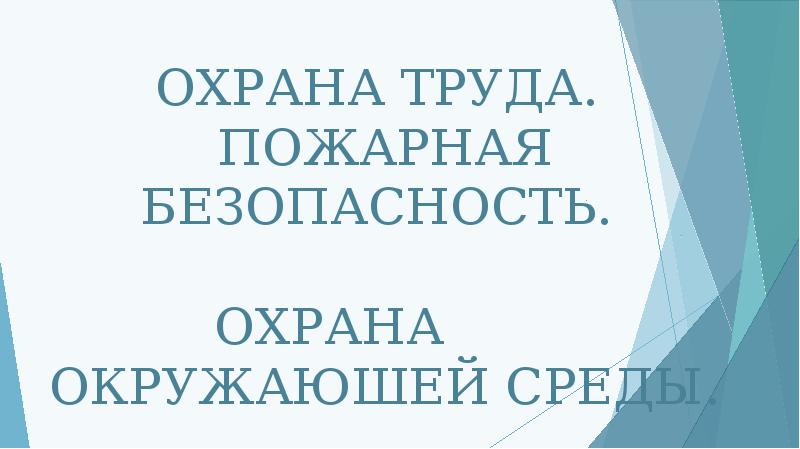

ОХРАНА ТРУДА.
ПОЖАРНАЯ БЕЗОПАСНОСТЬ.

ОХРАНА
ОКРУЖАЮШЕЙ СРЕДЫ.
Описание слайда:
ОХРАНА ТРУДА. ПОЖАРНАЯ БЕЗОПАСНОСТЬ. ОХРАНА ОКРУЖАЮШЕЙ СРЕДЫ.

Слайд 34





Охрана труда.

Государственные нормативные требования охраны труда устанавливают правила, процедуры и критерии, направленные на сохранение жизни и здоровья работников в процессе трудовой деятельности.
Описание слайда:
Охрана труда. Государственные нормативные требования охраны труда устанавливают правила, процедуры и критерии, направленные на сохранение жизни и здоровья работников в процессе трудовой деятельности.

Слайд 35





Каждый работник обязан :
Соблюдать требования охраны труда;
Правильно применять средства индивидуальной и коллективной защиты;
Проходить обучение безопасным методам и приёмам выполнения работ, инструктаж по охране труда, стажировку на рабочем месте и проверку знаний требований охраны труда;
Немедленно извещать своего непосредственного руководителя о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания или отравления;
Проходить обязательные предварительные и периодические медицинские осмотры.
Описание слайда:
Каждый работник обязан : Соблюдать требования охраны труда; Правильно применять средства индивидуальной и коллективной защиты; Проходить обучение безопасным методам и приёмам выполнения работ, инструктаж по охране труда, стажировку на рабочем месте и проверку знаний требований охраны труда; Немедленно извещать своего непосредственного руководителя о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания или отравления; Проходить обязательные предварительные и периодические медицинские осмотры.

Слайд 36





Пожарная
безопасность.
Описание слайда:
Пожарная безопасность.

Слайд 37





Противопожарная защита должна достигаться применением одного из следующих способов или их комбинаций:

применением средств пожаротушения и соответствующего вида пожарной техники;
применением автоматических установок пожарной сигнализации и пожаротушения;
применением устройств, обеспечивающих ограничение распространение пожара;
организацией с помощью технических средств, включая автоматические, своевременного оповещения и эвакуации людей;
применением средств коллективной и индивидуальной защиты людей от опасных факторов пожара;
применением средств противодымной защиты.
Описание слайда:
Противопожарная защита должна достигаться применением одного из следующих способов или их комбинаций: применением средств пожаротушения и соответствующего вида пожарной техники; применением автоматических установок пожарной сигнализации и пожаротушения; применением устройств, обеспечивающих ограничение распространение пожара; организацией с помощью технических средств, включая автоматические, своевременного оповещения и эвакуации людей; применением средств коллективной и индивидуальной защиты людей от опасных факторов пожара; применением средств противодымной защиты.

Слайд 38





Охрана окружающей среды.
Природоохранной является любая деятельность, направленная на сохранение качества окружающей среды на уровне, обеспечивающем  устойчивость биосферы.
Описание слайда:
Охрана окружающей среды. Природоохранной является любая деятельность, направленная на сохранение качества окружающей среды на уровне, обеспечивающем устойчивость биосферы.

Слайд 39

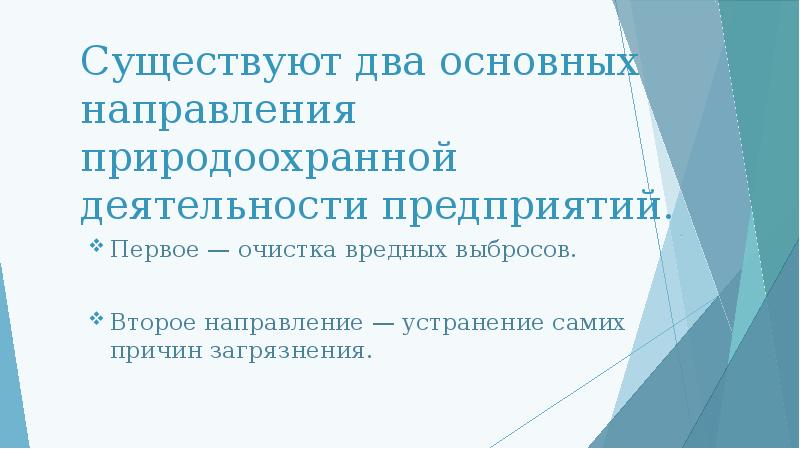

Существуют два основных направления природоохранной деятельности предприятий.

Первое — очистка вредных выбросов.
Второе направление — устранение самих причин загрязнения.
Описание слайда:
Существуют два основных направления природоохранной деятельности предприятий. Первое — очистка вредных выбросов. Второе направление — устранение самих причин загрязнения.

Слайд 40





Список используемой литературы :

 1. Шишлаков В.Ф., Т. Г. Полякова, Шишлаков Д. В.Проектирование электромеханических систем автоматического управления малой мощности, ГУАП, 2013. 198 с.
    2. Резисторы: Справочник  / Под ред. И.И. Четверткова и В.М. Терехова. М.: Радио и связь, 1987. 352 с.
3. Чернавский С.А.Курсовое проектирование деталей машин 1988.
4. В.А. Кожевников, А.А. ЮргановРегулирование возбуждения сихнронных генераторов.
5.И.Б. Горшков Радиоэлектронные устройства (справочник).
6. http://www.webpoliteh.ru/subj/ore/411-5-9-usiliteli-moshhnosti.html.
7. http://sl3d.ru/slovar/k/1664-kreplenie-podshipnika-v-korpuse.html .
8. http://sl3d.ru/slovar/k/1666-kreplenie-podshipnika-na-valu.html .
Описание слайда:
Список используемой литературы : 1. Шишлаков В.Ф., Т. Г. Полякова, Шишлаков Д. В.Проектирование электромеханических систем автоматического управления малой мощности, ГУАП, 2013. 198 с. 2. Резисторы: Справочник / Под ред. И.И. Четверткова и В.М. Терехова. М.: Радио и связь, 1987. 352 с. 3. Чернавский С.А.Курсовое проектирование деталей машин 1988. 4. В.А. Кожевников, А.А. ЮргановРегулирование возбуждения сихнронных генераторов. 5.И.Б. Горшков Радиоэлектронные устройства (справочник). 6. http://www.webpoliteh.ru/subj/ore/411-5-9-usiliteli-moshhnosti.html. 7. http://sl3d.ru/slovar/k/1664-kreplenie-podshipnika-v-korpuse.html . 8. http://sl3d.ru/slovar/k/1666-kreplenie-podshipnika-na-valu.html .

Слайд 41





Спасибо
за внимание 
Описание слайда:
Спасибо за внимание 
