Цифровые телекоммутационные технологии

Коммутационные приборы Для осуществления коммутации линий (или каналов) и управления процессами соединения применяются коммутационные приборы Коммутационные приборы различаются между собой структурными и электрическими параметрами.

Структурные: число входов n, число выходов m, доступность Д входов по отношению к выходам, проводность коммутируемых линий l , свойство памяти. Структурные: число входов n, число выходов m, доступность Д входов по отношению к выходам, проводность коммутируемых линий l , свойство памяти. Электрические: сопротивление коммутируемого элемента в разомкнутом состоянии R3 (закрытом) R0. K= R3 /R0 коммутационный коэффициент. Время переключения КЭ из одного состояния в другое, вносимое затухание в разговорный тракт; сила тока, необходимая для переключения КЭ; потребляемая мощность.

Понятие о пространственной, временной и пространственно-временной коммутации - Если любое кодовое слово ЦЛ всегда переносится в другой канальный интервал (КИ) этой же ЦЛ, то коммутация называется временной. - Если кодовое слово определенной ЦЛ всегда переносится в одноименный КИ другой ЦЛ, то коммутация называется пространственной. - Если кодовое слово определенной ЦЛ может переносится в разные КИ разных ЦЛ, то коммутация называется пространственно-временной

Коммутационные приборы Коммутационные приборы можно разделить на четыре типа: 1. КП типа (1х1), имеющие один вход и один выход. 2. КП типа (1хm), имеющие один вход n=1 и m выходов. В приборе можно установить соединение входа с любым из m выходов, следовательно, доступность Д=m. Одновременно может быть установлено только одно соединение.

3. КП типа n(1хm), имеющие n входов и nm выходов. Каждому из n входов доступно только m определенных выходов, следовательно, Д=m из общего числа nm выходов. В приборе может быть одновременно установлено n соединений. n(1хm) это фактически n приборов (1хm) 3. КП типа n(1хm), имеющие n входов и nm выходов. Каждому из n входов доступно только m определенных выходов, следовательно, Д=m из общего числа nm выходов. В приборе может быть одновременно установлено n соединений. n(1хm) это фактически n приборов (1хm)

4. Коммутационные приборы (nхm), имеющие n входов и m выходов. Каждому из n входов доступен любой из m выходов, следовательно, Д=m. В приборе может быть одновременно установлено n соединений, если n≤m или m соединений если n>m. 4. Коммутационные приборы (nхm), имеющие n входов и m выходов. Каждому из n входов доступен любой из m выходов, следовательно, Д=m. В приборе может быть одновременно установлено n соединений, если n≤m или m соединений если n>m.

Коммутаторы n x m на разных приборах Простейшим коммутационным блоком является однозвенный полнодоступный блок, в котором любой вход имеет доступ к любому выходу. Такой блок называется коммутатором

Коммутационный прибор (1х1) имеет один вход и один выход. Первая цифра – число входов n, вторая число выходов m. Прибор имеет два состояния, в одном из которых соединение между входом и выходом отсутствует. Для построения коммутатора требуется (nxm) приборов. Для образования n входов у каждой группы из n приборов объединены входы. Схема коммутатора nxm на приборах типа (1х1) одноименные выходы всех групп объединяются для получения m общих выходов из блока Коммутационный прибор (1х1) имеет один вход и один выход. Первая цифра – число входов n, вторая число выходов m. Прибор имеет два состояния, в одном из которых соединение между входом и выходом отсутствует. Для построения коммутатора требуется (nxm) приборов. Для образования n входов у каждой группы из n приборов объединены входы. Схема коммутатора nxm на приборах типа (1х1) одноименные выходы всех групп объединяются для получения m общих выходов из блока

Схема коммутатора nxm на приборах типа 1xm Схема коммутатора (nxm) на приборах типа (1хm), имеющих один вход и m выходов.

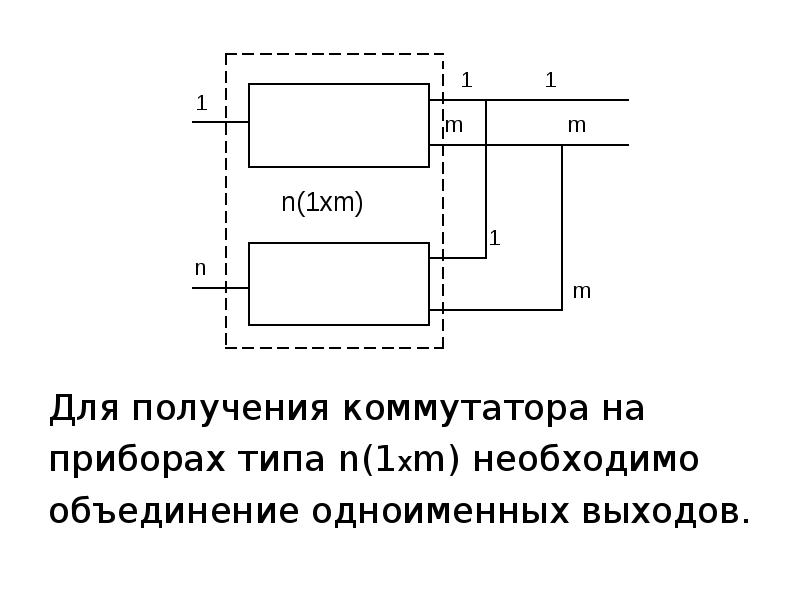

Для получения коммутатора на Для получения коммутатора на приборах типа n(1xm) необходимо объединение одноименных выходов.

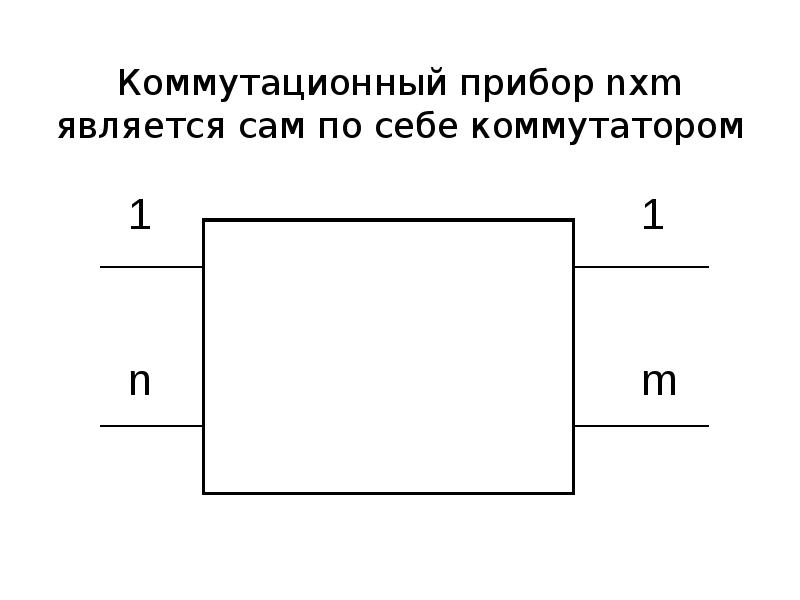

Коммутационный прибор nxm является сам по себе коммутатором

Классификация - По виду передаваемой информации (телефонные, телеграфные, передачи данных и т.д.); - По способу обслуживания соединений (ручные, полуавтоматические, автоматические); - По месту, занимаемому в сети электросвязи (районные, центральные, узловые, оконечные, транзитные, узлы входящего и исходящего сообщения);

- По типу сети связи (городские, сельские, учрежденческие, междугородные); - По типу сети связи (городские, сельские, учрежденческие, междугородные); - По типу коммутационного и управляющего оборудования (электромеханические, механоэлектронные, квази-электронные, электронные); - По системам применяемого коммутационного оборудования (декадно-шаговые, координатные, квази-электронные, электронные);

- По емкости (малой, средней, большой); - По емкости (малой, средней, большой); - По типу коммутации (оперативная, кроссовая, смешанная); - По способу разделения каналов (пространственный, пространственно-временной, пространственно-частотный); - По способу передачи информации от передатчика к приемнику (КК, КС, КП).

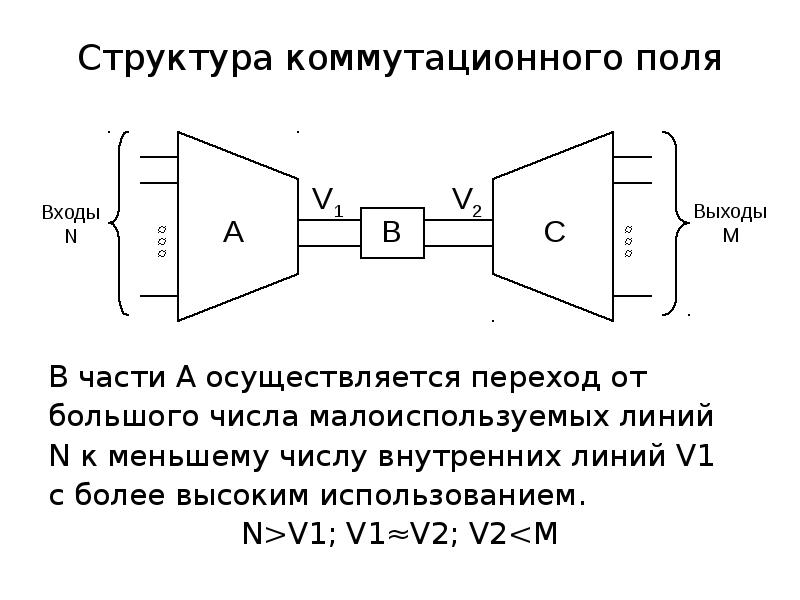

Структура коммутационного поля В части А осуществляется переход от большого числа малоиспользуемых линий N к меньшему числу внутренних линий V1 с более высоким использованием. N>V1; V1≈V2; V2<M

Способы построения БПК

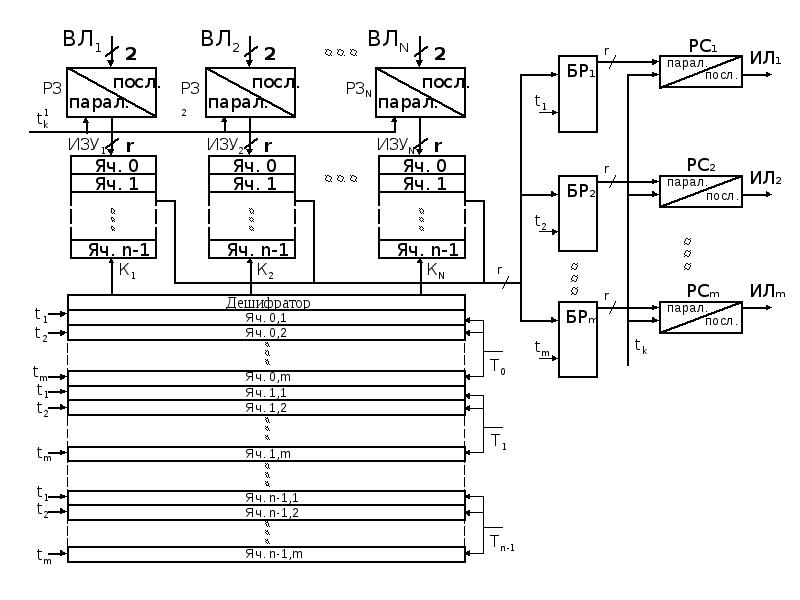

Блок временной Блок временной коммутации со статическим ИЗУ

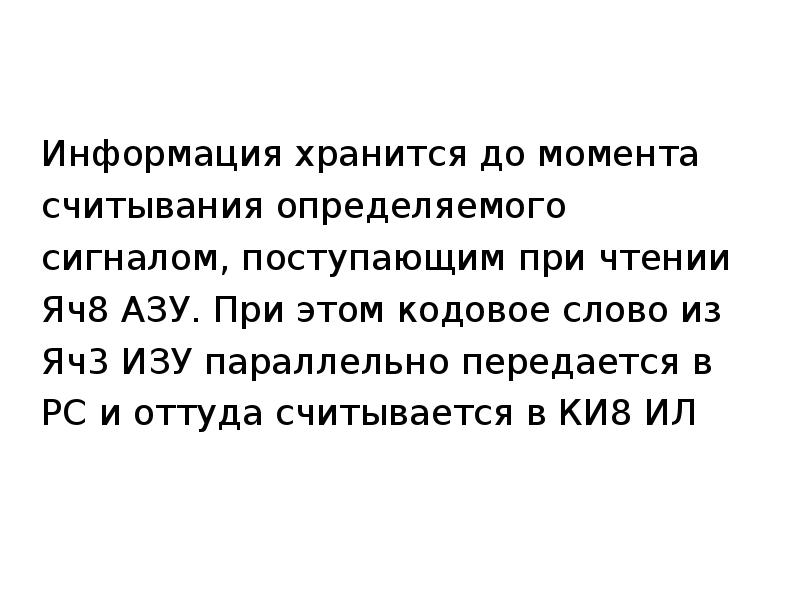

Информация хранится до момента Информация хранится до момента считывания определяемого сигналом, поступающим при чтении Яч8 АЗУ. При этом кодовое слово из Яч3 ИЗУ параллельно передается в РС и оттуда считывается в КИ8 ИЛ

УК с программным управлением Вначале ПО было комплексным и любое вмешательство могло привести к неожиданным результатам. Сегодня все функции ПО разделены на четко определенные модули. Это упрощает обслуживание

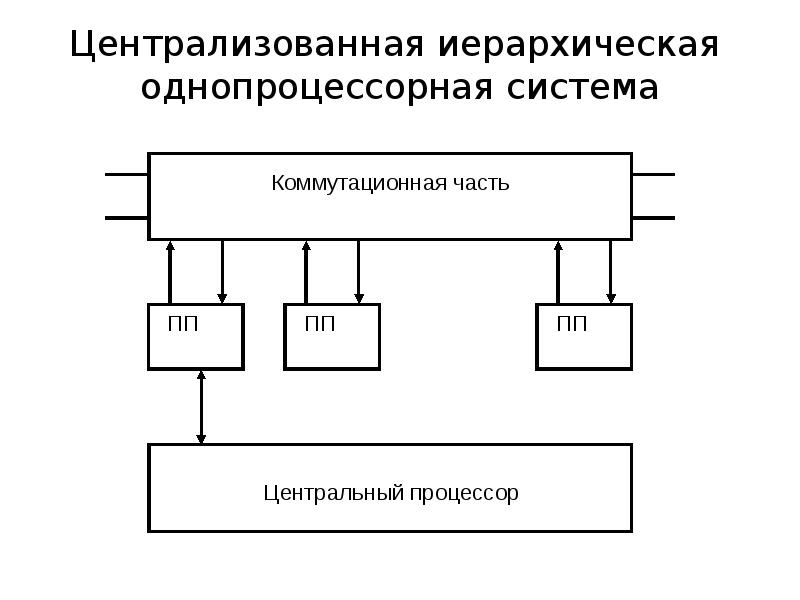

Централизованная иерархическая однопроцессорная система

При полностью централизованном управлении на УК один процессор управляет процессом установления соединения на всей станции и исп. для выполнения как рутинных так и важных операций (однопроцессорная система). Этот способ исп. в основном в квазиэлектронном оборудовании. При полностью централизованном управлении на УК один процессор управляет процессом установления соединения на всей станции и исп. для выполнения как рутинных так и важных операций (однопроцессорная система). Этот способ исп. в основном в квазиэлектронном оборудовании.

Распределенное управление

В системах с распределенным управлением исп. В системах с распределенным управлением исп. ЦП с общими функциями. Коммутационное оборудование разделено на отдельные модули, каждое из которых имеет свой собственный процессор. Емкость станции наращивается введением дополнительных модулей. При распределенном управлении каждый процессор имеет собственную операционную систему (ОС). При таком управлении все процессоры равноправны и нет общего процессора, координирующего их действия. Если же система имеет такой процессор, то она называется ФАЛЬШ-распределенной системой

Классификация систем с программным управлением

Неиерархические МП – учитывая, что рутинные процессы отбирают много времени, одному процессору сложно выполнять все задачи вместе, вводятся несколько процессоров и распределяется нагрузка по ним. Неиерархические МП – учитывая, что рутинные процессы отбирают много времени, одному процессору сложно выполнять все задачи вместе, вводятся несколько процессоров и распределяется нагрузка по ним. В иерархических различают однопроцессорные (ОП) и много-процессорные (МП). В иерархической МП системе ЦП включает в себя несколько процессорных блоков, работающих параллельно. Иерархическая ОП система имеет только один ЦП

Основной элемент пакетной коммутации 2х2

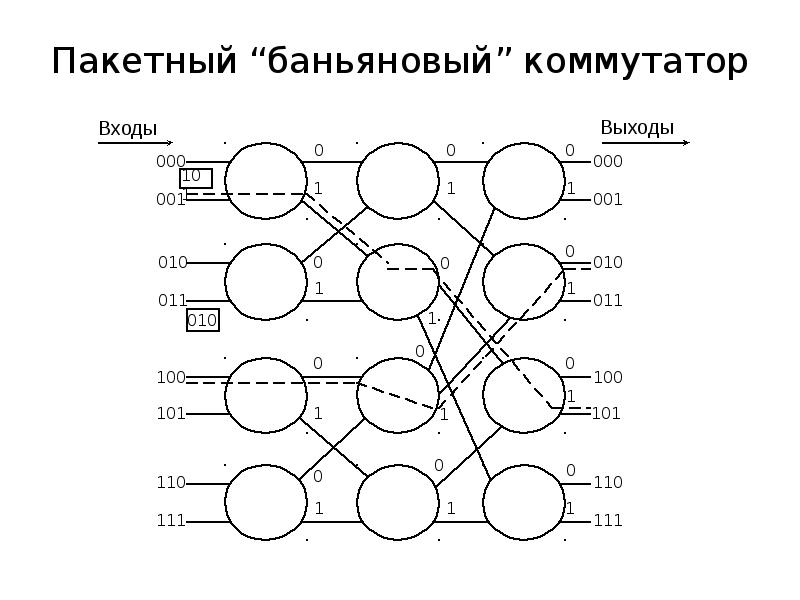

Пакетный “баньяновый” коммутатор

БПкК с сортировкой и фильтрацией

Трехкаскадный пакетный коммутатор 16x16 с обходными путями передачи пакетов

Обобщенная структура БПкК

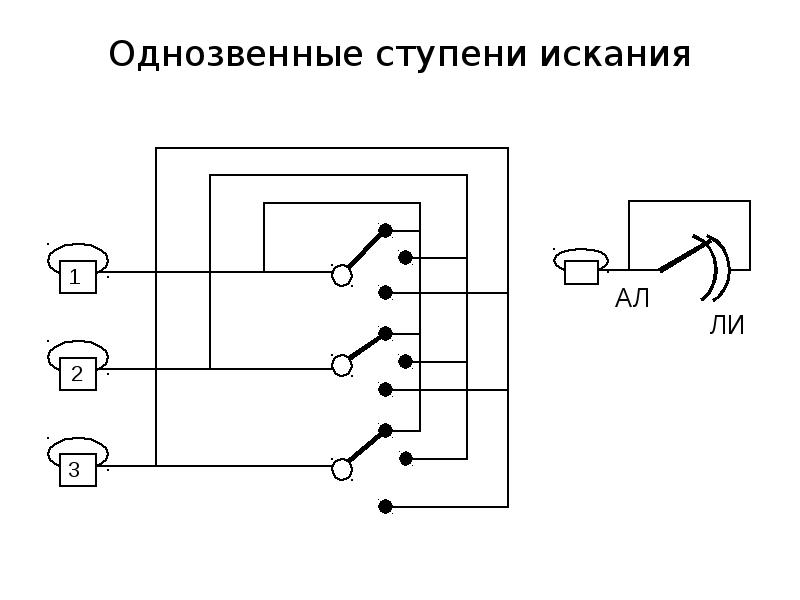

Однозвенные ступени искания Коммутационное поле – отдельные коммутационные блоки, которые объединяются в более крупные блоки, последние в ступени искания. Совокупность ступеней искания образует коммутационное поле. По функциональному назначению ступени искания подразделяются на ступени линейного, предварительного и группового искания. Режим искания, при котором производится поиск конкретной АЛ, называется линейным, а ступень – ступенью линейного искания.

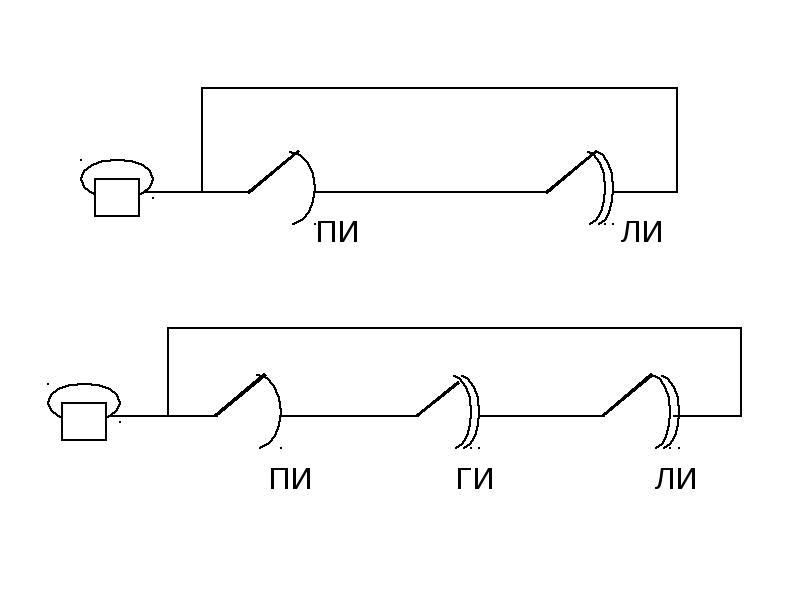

Пример АТС на 10 номеров. Коммутационное поле такой АТС состоит из одной ступени ЛИ. Пример АТС на 10 номеров. Коммутационное поле такой АТС состоит из одной ступени ЛИ. Одновременно соединения требуют около 10-15% общего числа абонентов. Поэтому для обслуживания 100 абонентов достаточно 10-15 100 линейных искателей. Следует предусмотреть возможность использования абонентом любого из свободных искателей, т.е. искатели должны быть приборами коллективного пользования.

Однозвенные ступени искания

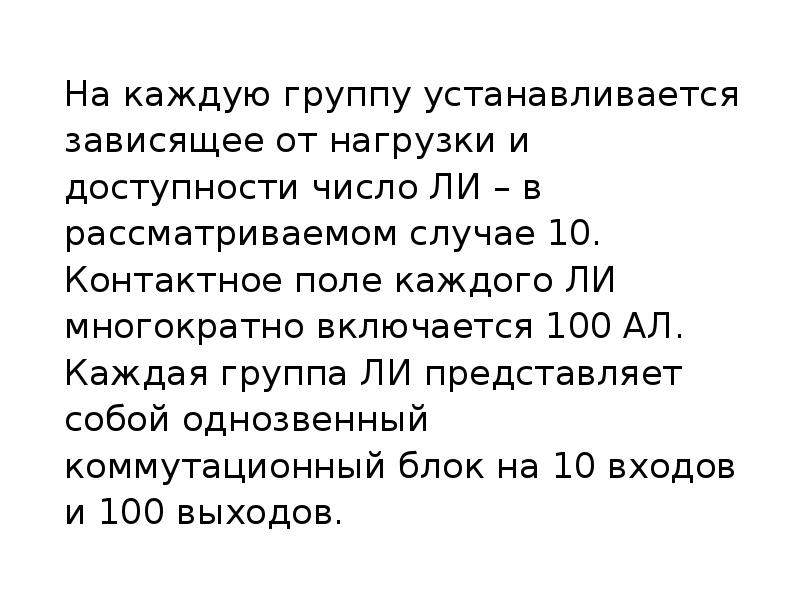

На каждую группу устанавливается На каждую группу устанавливается зависящее от нагрузки и доступности число ЛИ – в рассматриваемом случае 10. Контактное поле каждого ЛИ многократно включается 100 АЛ. Каждая группа ЛИ представляет собой однозвенный коммутационный блок на 10 входов и 100 выходов.

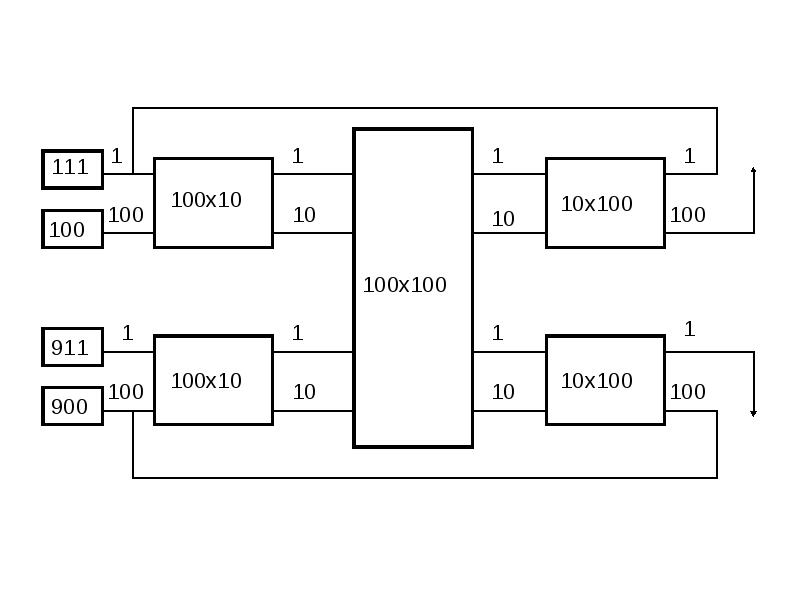

Для выбора требуемой группы на Для выбора требуемой группы на АТС устанавливается ступень ГИ, представляющая собой коммутатор на 100 входов и 100 выходов. Поле ступени ГИ разбито на 10 направлений с доступностью в каждом 10. В качестве групп ПИ используются однозвенные коммутационные блоки на 100 входов и 10 выходов. При вызове соответствующая группа ПИ отыскивает один свободный из 10 входов ГИ.
