Вы можете ознакомиться и скачать презентацию на тему Жұқа қабыршақ (ұлпалардағы) интерференция. Бірдей қалыңдықтағы жолақтар. Интерференция құбылысының өндірісте қолдануы. Доклад-сообщение содержит 36 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция 4. Жұқа қабыршақ (ұлпалардағы) интерференция. Бірдей қалыңдықтағы жолақтар. Интерференция құбылысының өндірісте қолдануы. Жұқа қабыршақта интерференция сабын көпіршіктерінде, су бетіне жайылған мұнай пленкаларында Күн сәулесімен жарықтандырғанда байқауға болады. Осы құбылысты қарастыру интерферометрлерде, интерференциялық сүзгілерде және басқа оптикалық құрылғыларда өтетін күрделі процестерді түсінуге қажет.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

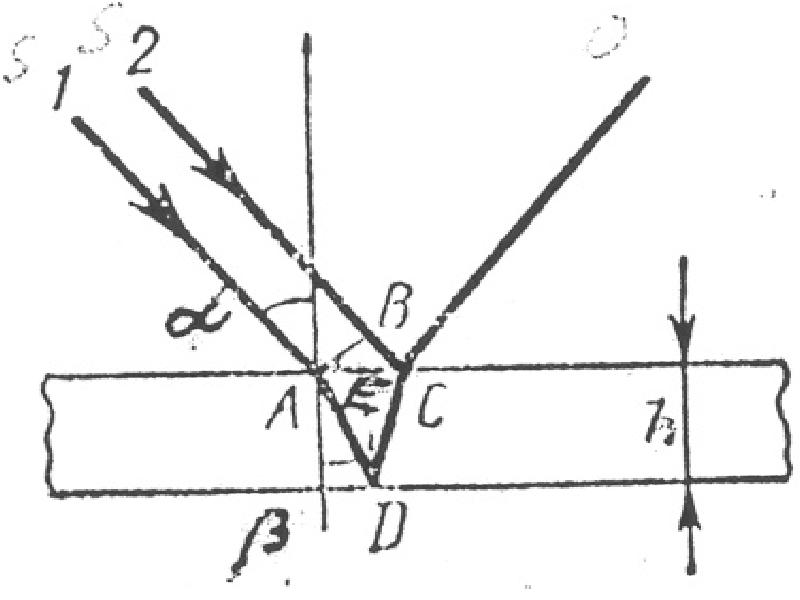

Жазық беттері параллель, қалыңдығы h мөлдір пластинаға λ монохромат жарық түседі. Бұл жарық пластинка бетінен жарым-жартылай шағылады, жарым-жартылай оның ішіне енеді де екінші бетінен тағы шағылады. Нәтижесінде жүріс айырымы бар екі когерентті толқын пайда болады. Толқынның бір бөлігі жолымен, екінші бөлігі- жолымен кетеді.

Слайд 4

Описание слайда:

Осы толқындардың CO бағытында қабылдаған фазалар айырымына байланысты бұлар әртүрлі интерференциялық нәтиже береді. Cәулелердің жол айырымын есептейік. Жарық көзінің шығатын және сәулелерін параллель десе де болады, өйткені жұқа пленка үшін АС мөлшері көзге дейінгі қашықтыққа салыстырғанда өте кіші.

Слайд 5

Описание слайда:

Сонда жол айырымы мұндағы (ADC) және (BC)-оптикалық жол ұзындықтары; n -пластинканың және - қоршаған ортаның сыну көрсеткіштері.

Слайд 6

Описание слайда:

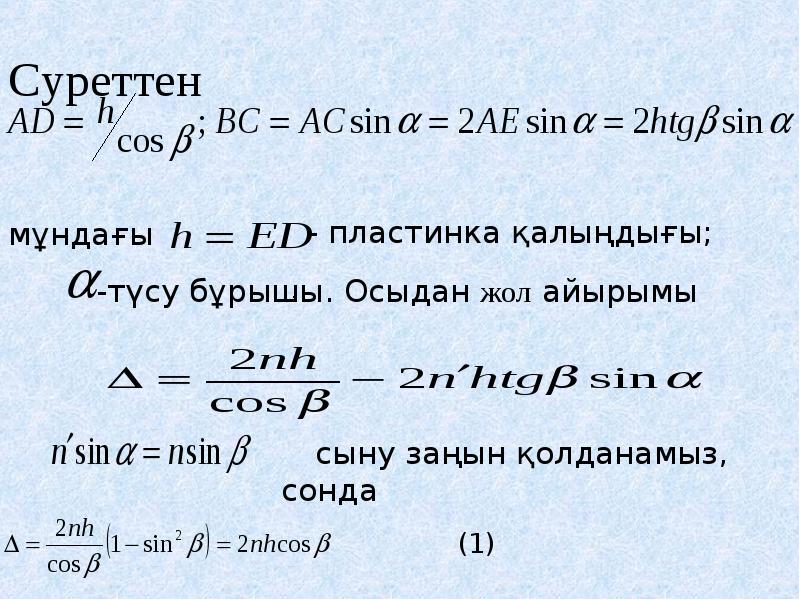

Cуреттен

Слайд 7

Описание слайда:

Жүріс айырымын есептеген кезде тағы да ескеретін нәрсе, ол шағылу кезінде фазаның -ге өзгеру мүмкін екендігі (жарты толқынның жоғалуы). Қарастырылып отырған жағдайда үстіңгі шекарадан шағылғанда электр векторы фазасын өзгертеді, ал төменгі шекарадан шағылғанда магниттік вектор фазасын өзгертеді. Егерде шыны пластиналар арасында ауа қабаты болса, онда көрініс керісінше болар еді, яғни кез-келген жағдайда векторлардың біреуі қосымша -ге фазалар айырымын қабылдайды.

Слайд 8

Описание слайда:

Сондықтан жалпы жағдайда (1) формуланы мына түрде жазуға болады (2) (2)-ге сәйкес интерференциялық көрініс (1) формула бойынша есептеумен салыстырғанда жарты жолаққа ығысқан болады.(2) формулаға - ің қосылуы жұқа пластинканың әрекеті жайындағы пайымдауларға принциптік ештеңе енгізбейді. Сондықтан біз көбінесе қосымша мүшені жазбай, (1) формуланы пайдаланатын боламыз. Бірақта максимумдар мен минимумдар орындарын анықтаған кезде әрқашан шағылу жағдайына байланысты қосымша фазалар айырымының пайда болу мүмкіндігін ескеру керек болады.

Слайд 9

Описание слайда:

Жұқа пластинкадан шағылғанда интерференциялық көрініс мына шарт орындалғанда (3) пайда болады, мұндағы m - бүтін сан, және жұп мәндері максимударға, тақ мәндері минимумдарға сәйкес келеді.

Слайд 10

Описание слайда:

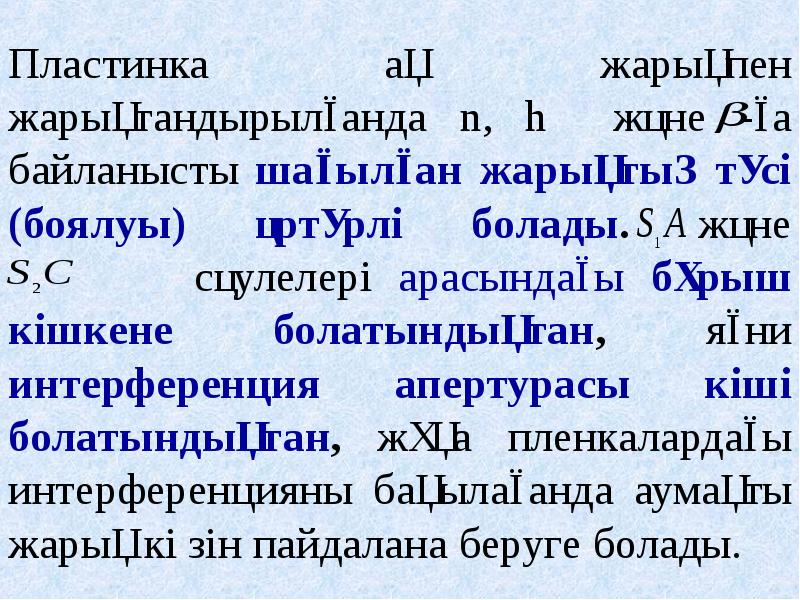

Пластинка ақ жарықпен жарықтандырылғанда n, h және -ға байланысты шағылған жарықтың түсі (боялуы) әртүрлі болады. және сәулелері арасындағы бұрыш кішкене болатындықтан, яғни интерференция апертурасы кіші болатындықтан, жұқа пленкалардағы интерференцияны бақылағанда аумақты жарық көзін пайдалана беруге болады.

Слайд 11

Описание слайда:

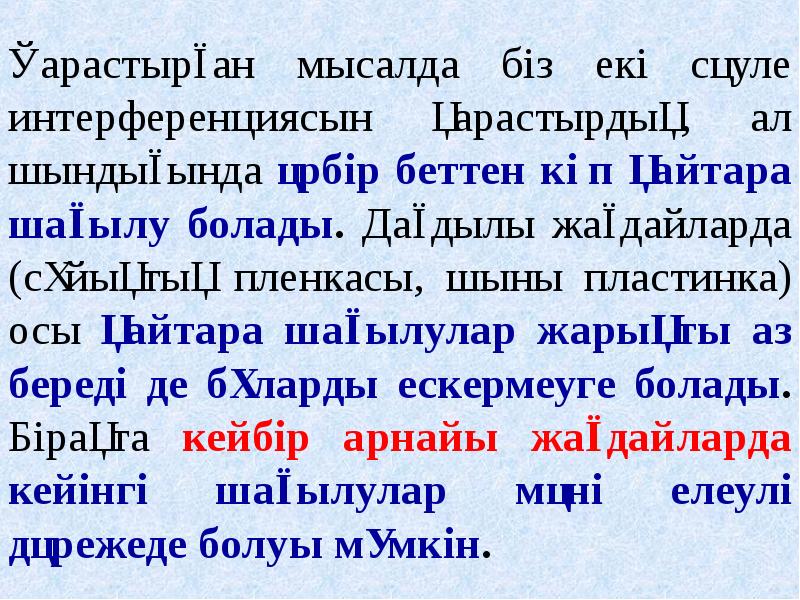

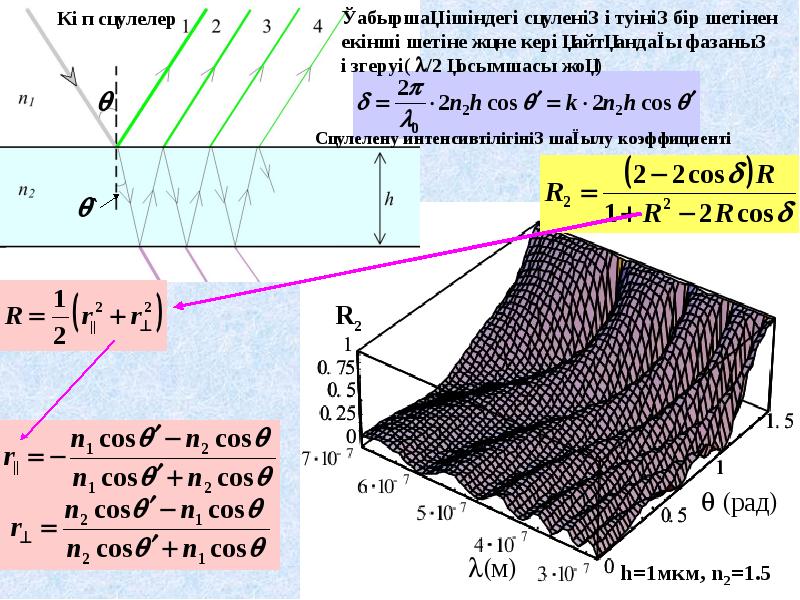

Қарастырған мысалда біз екі сәуле интерференциясын қарастырдық, ал шындығында әрбір беттен көп қайтара шағылу болады. Дағдылы жағдайларда (сұйықтық пленкасы, шыны пластинка) осы қайтара шағылулар жарықты аз береді де бұларды ескермеуге болады. Бірақта кейбір арнайы жағдайларда кейінгі шағылулар мәні елеулі дәрежеде болуы мүмкін.

Слайд 12

Описание слайда:

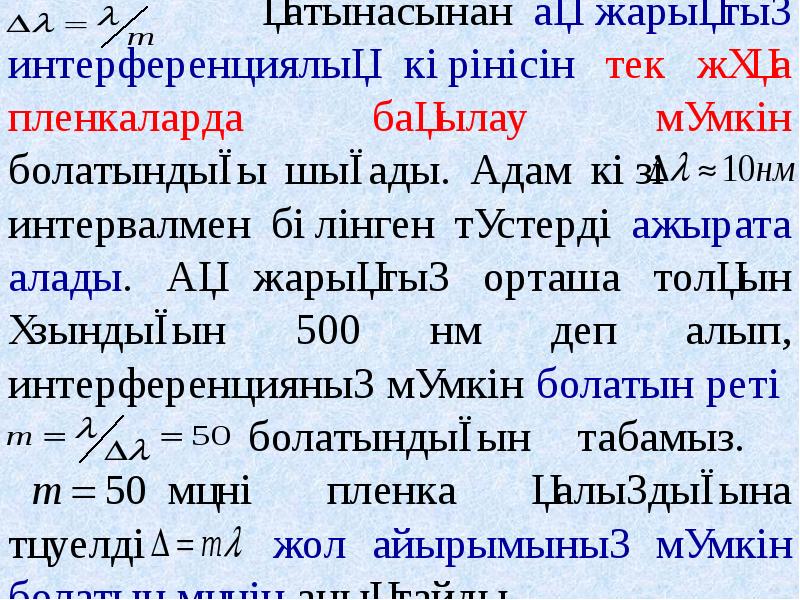

қатынасынан ақ жарықтың интерференциялық көрінісін тек жұқа пленкаларда бақылау мүмкін болатындығы шығады. Адам көзі интервалмен бөлінген түстерді ажырата алады. Ақ жарықтың орташа толқын ұзындығын 500 нм деп алып, интерференцияның мүмкін болатын реті болатындығын табамыз. мәні пленка қалыңдығына тәуелді жол айырымының мүмкін болатын мәнін анықтайды.

Слайд 13

Описание слайда:

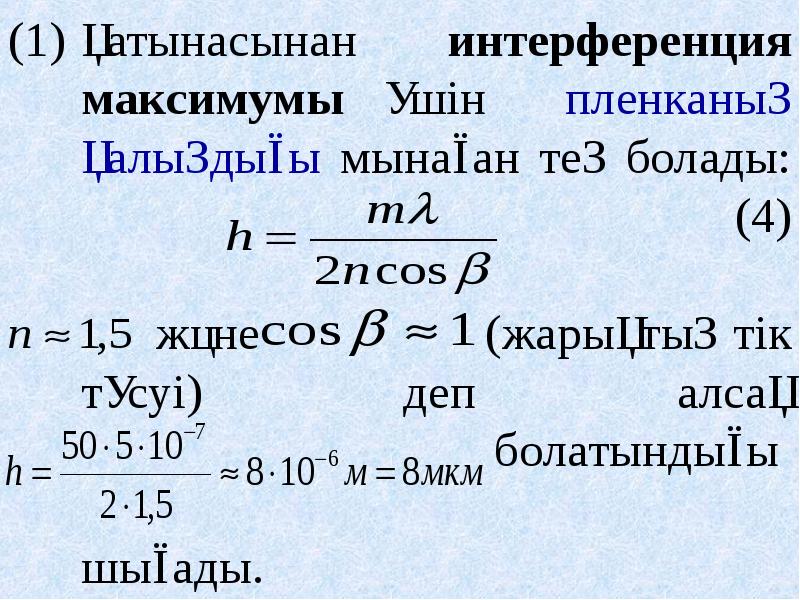

қатынасынан интерференция максимумы үшін пленканың қалыңдығы мынаған тең болады: (4) және (жарықтың тік түсуі) деп алсақ болатындығы шығады.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

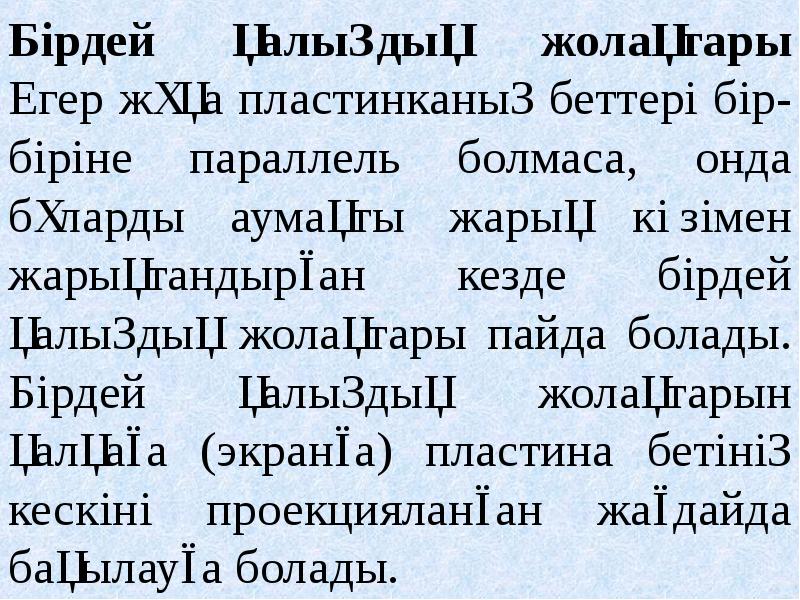

Бірдей қалыңдық жолақтары Егер жұқа пластинканың беттері бір-біріне параллель болмаса, онда бұларды аумақты жарық көзімен жарықтандырған кезде бірдей қалыңдық жолақтары пайда болады. Бірдей қалыңдық жолақтарын қалқаға (экранға) пластина бетінің кескіні проекцияланған жағдайда бақылауға болады.

Слайд 16

Описание слайда:

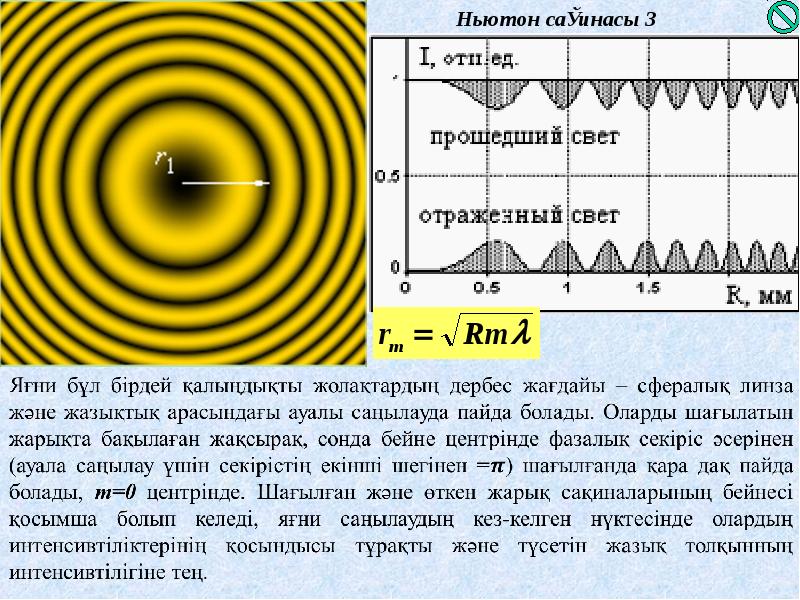

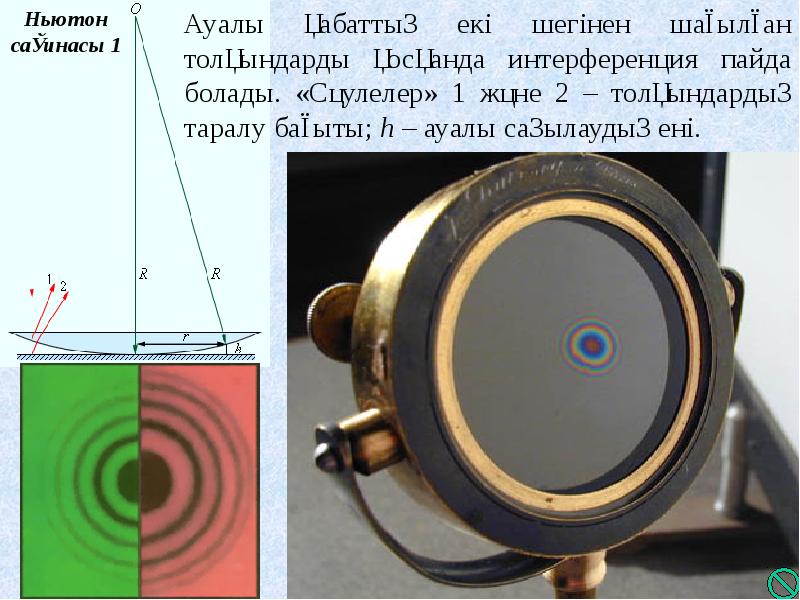

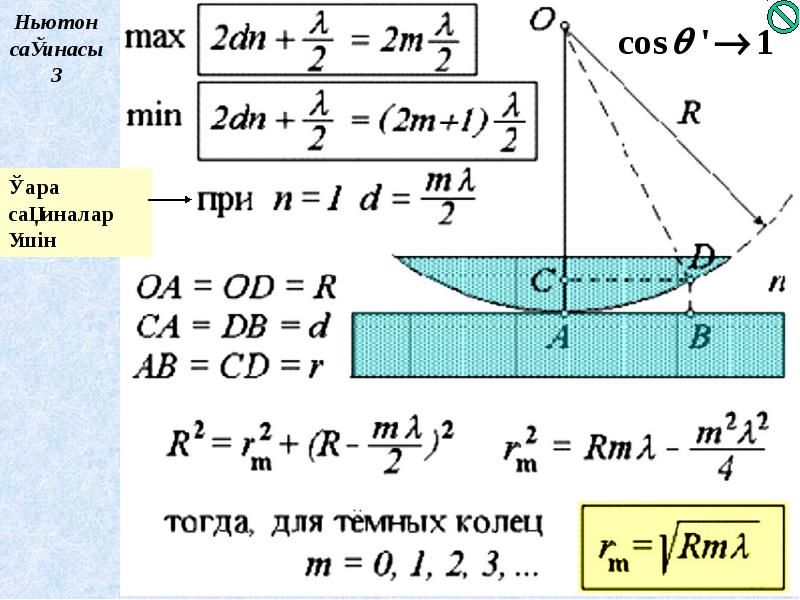

Жазық-дөңес линза мен жазық шыны пластинка арасындағы ауа қабатында пайда болатын бірдей қалыңдық жолақтарының мысалына Ньютон сақиналары жатады. Ньютон заманында сақиналардың пайда болуын түсіндіру өте қиын болды. Ньютон сақиналардың пайда болуы линзаның қисықтық радиусына тәуелді болатындығын тағайындады. Тек кейіннен (1802 ж) Юнг интерференция ұғымын енгізіп, осы құбылысты түсіндірді.
