Слайд 1


Тема : Тема : «Гидростатика. Основное уравнение гидростатики»
Описание слайда:
Тема : Тема : «Гидростатика. Основное уравнение гидростатики»

Слайд 2


Гидравлика делится на два раздела: гидростатика и гидродинамика. Гидравлика делится на два раздела: гидростатика и гидродинамика. Гидростатикой называется раздел гидравлики, в котором рассматриваются законы равновесия жидкости и их практическое применение.
Описание слайда:
Гидравлика делится на два раздела: гидростатика и гидродинамика. Гидравлика делится на два раздела: гидростатика и гидродинамика. Гидростатикой называется раздел гидравлики, в котором рассматриваются законы равновесия жидкости и их практическое применение.

Слайд 3


В покоящейся жидкости всегда присутствует сила давления, которая называется гидростатическим давлением. В покоящейся жидкости всегда присутствует сила давления, которая называется гидростатическим давлением.
Описание слайда:
В покоящейся жидкости всегда присутствует сила давления, которая называется гидростатическим давлением. В покоящейся жидкости всегда присутствует сила давления, которая называется гидростатическим давлением.

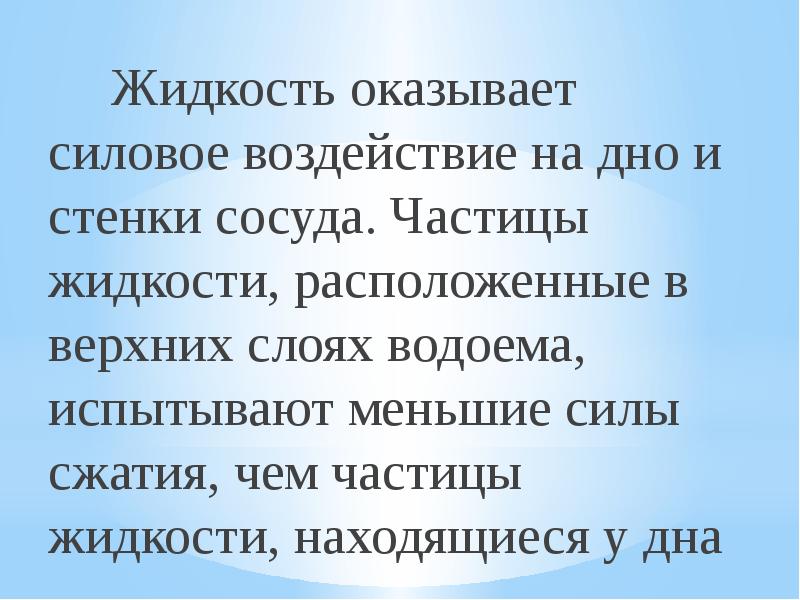

Слайд 4


Жидкость оказывает силовое воздействие на дно и стенки сосуда. Частицы жидкости, расположенные в верхних слоях водоема, испытывают меньшие силы сжатия, чем частицы жидкости, находящиеся у дна Жидкость оказывает силовое воздействие на дно и стенки сосуда. Частицы жидкости, расположенные в верхних слоях водоема, испытывают меньшие силы сжатия, чем частицы жидкости, находящиеся у дна
Описание слайда:
Жидкость оказывает силовое воздействие на дно и стенки сосуда. Частицы жидкости, расположенные в верхних слоях водоема, испытывают меньшие силы сжатия, чем частицы жидкости, находящиеся у дна Жидкость оказывает силовое воздействие на дно и стенки сосуда. Частицы жидкости, расположенные в верхних слоях водоема, испытывают меньшие силы сжатия, чем частицы жидкости, находящиеся у дна

Слайд 5


Гидростатика. Основное уравнение гидростатики, слайд №5
Описание слайда:

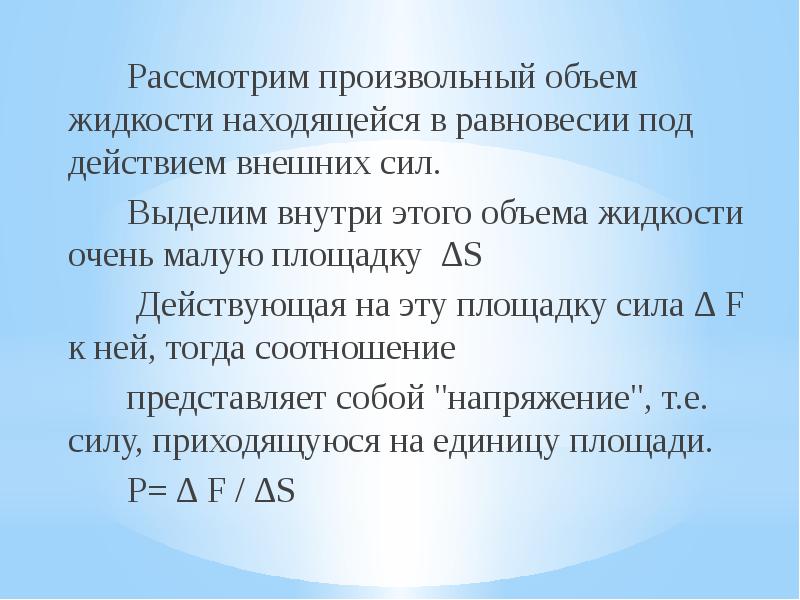

Слайд 6


Рассмотрим произвольный объем жидкости находящейся в равновесии под действием внешних сил. Рассмотрим произвольный объем жидкости находящейся в равновесии под действием внешних сил. Выделим внутри этого объема жидкости очень малую площадку  ∆S Действующая на эту площадку сила ∆ F к ней, тогда соотношение представляет собой "напряжение", т.е. силу, приходящуюся на единицу площади. Р= ∆ F / ∆S
Описание слайда:
Рассмотрим произвольный объем жидкости находящейся в равновесии под действием внешних сил. Рассмотрим произвольный объем жидкости находящейся в равновесии под действием внешних сил. Выделим внутри этого объема жидкости очень малую площадку  ∆S Действующая на эту площадку сила ∆ F к ней, тогда соотношение представляет собой "напряжение", т.е. силу, приходящуюся на единицу площади. Р= ∆ F / ∆S

Слайд 7


Свойства гидростатического давления Свойства гидростатического давления 1. На поверхности жидкости гидростатическое давление всегда направлено по нормали внутрь рассматриваемого объема жидкости.
Описание слайда:
Свойства гидростатического давления Свойства гидростатического давления 1. На поверхности жидкости гидростатическое давление всегда направлено по нормали внутрь рассматриваемого объема жидкости.

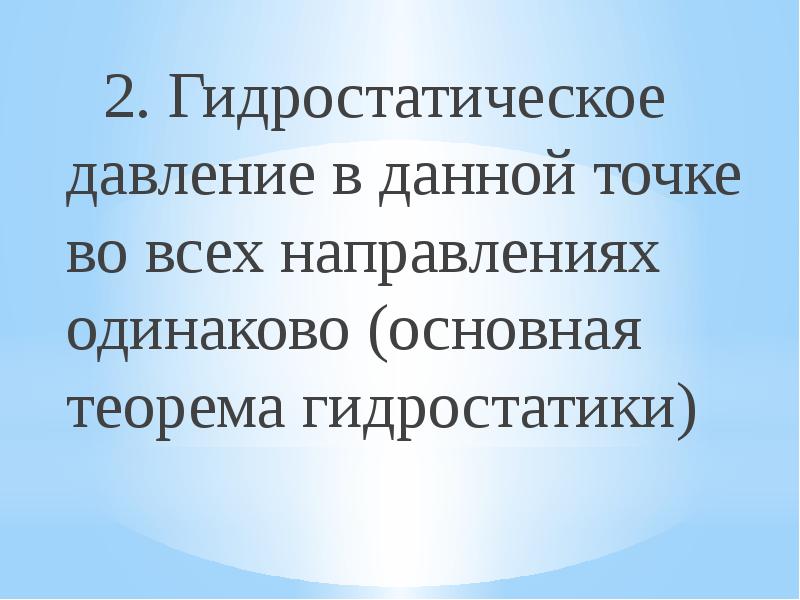

Слайд 8


2. Гидростатическое давление в данной точке во всех направлениях одинаково (основная теорема гидростатики) 2. Гидростатическое давление в данной точке во всех направлениях одинаково (основная теорема гидростатики)
Описание слайда:
2. Гидростатическое давление в данной точке во всех направлениях одинаково (основная теорема гидростатики) 2. Гидростатическое давление в данной точке во всех направлениях одинаково (основная теорема гидростатики)

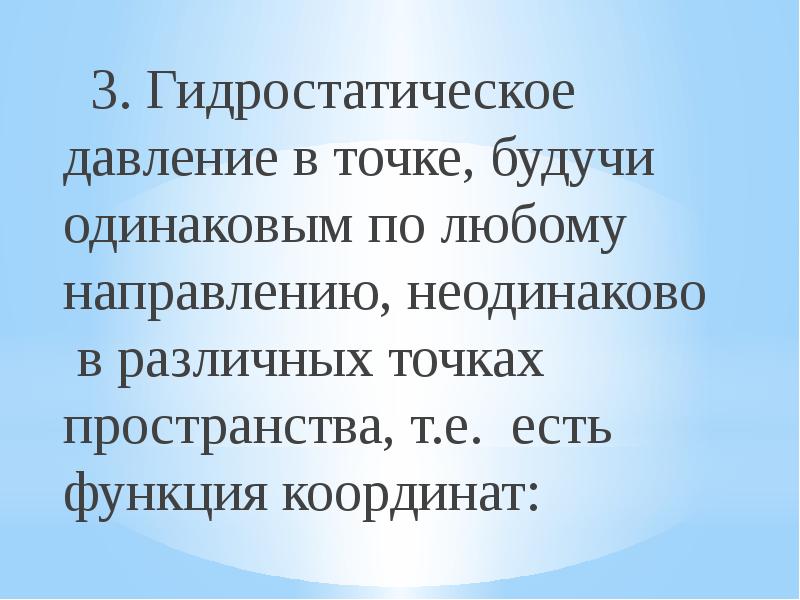

Слайд 9


3. Гидростатическое давление в точке, будучи одинаковым по любому направлению, неодинаково  в различных точках пространства, т.е.  есть функция координат: 3. Гидростатическое давление в точке, будучи одинаковым по любому направлению, неодинаково  в различных точках пространства, т.е.  есть функция координат:
Описание слайда:
3. Гидростатическое давление в точке, будучи одинаковым по любому направлению, неодинаково  в различных точках пространства, т.е.  есть функция координат: 3. Гидростатическое давление в точке, будучи одинаковым по любому направлению, неодинаково  в различных точках пространства, т.е.  есть функция координат:

Слайд 10


Если давление Р отсчитывают от абсолютного нуля, то его называют абсолютным давлением Рабс. Если давление Р отсчитывают от абсолютного нуля, то его называют абсолютным давлением Рабс.
Описание слайда:
Если давление Р отсчитывают от абсолютного нуля, то его называют абсолютным давлением Рабс. Если давление Р отсчитывают от абсолютного нуля, то его называют абсолютным давлением Рабс.

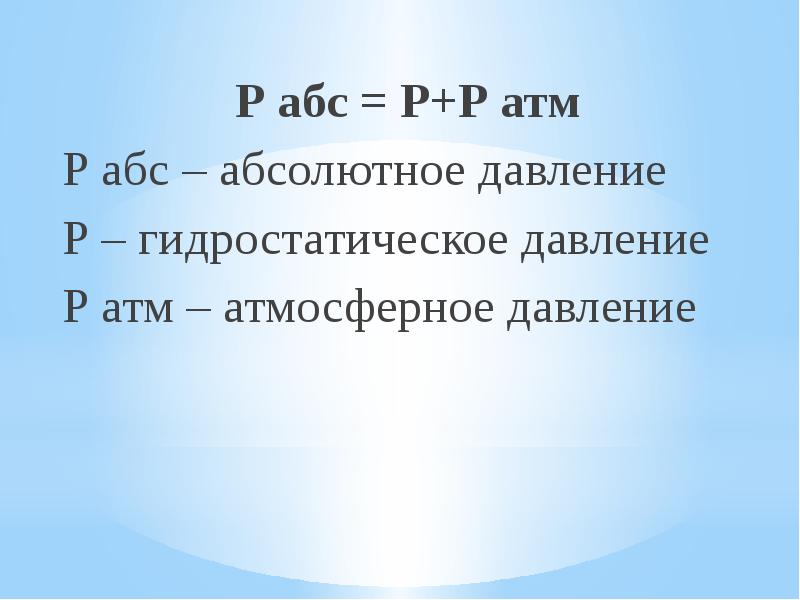

Слайд 11


Р абс = Р+Р атм Р абс = Р+Р атм Р абс – абсолютное давление Р – гидростатическое давление Р атм – атмосферное давление
Описание слайда:
Р абс = Р+Р атм Р абс = Р+Р атм Р абс – абсолютное давление Р – гидростатическое давление Р атм – атмосферное давление

Слайд 12


Если давление отсчитывают от атмосферного, то оно называется избыточным (манометрическим) Ризб  Если давление отсчитывают от атмосферного, то оно называется избыточным (манометрическим) Ризб
Описание слайда:
Если давление отсчитывают от атмосферного, то оно называется избыточным (манометрическим) Ризб  Если давление отсчитывают от атмосферного, то оно называется избыточным (манометрическим) Ризб

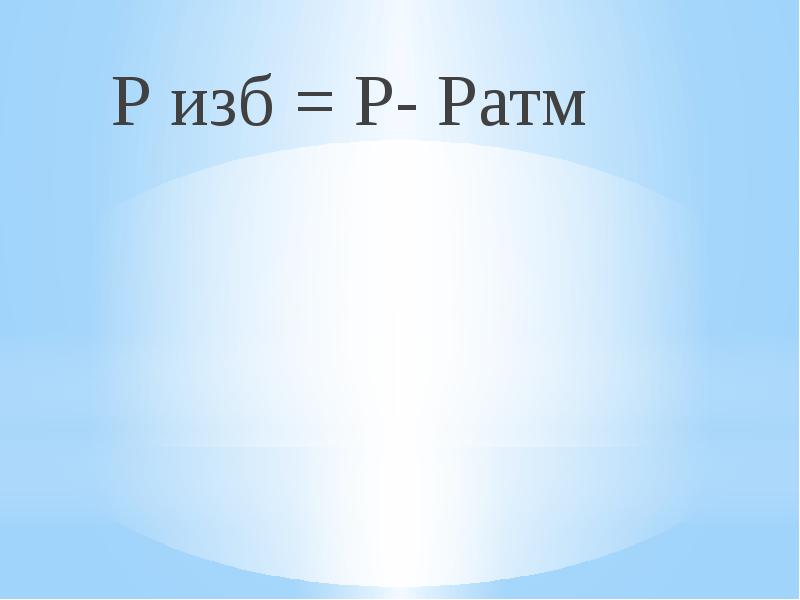

Слайд 13


Р изб = Р- Ратм Р изб = Р- Ратм
Описание слайда:
Р изб = Р- Ратм Р изб = Р- Ратм

Слайд 14


Атмосферное давление постоянно Ратм = 103 кПа Атмосферное давление постоянно Ратм = 103 кПа
Описание слайда:
Атмосферное давление постоянно Ратм = 103 кПа Атмосферное давление постоянно Ратм = 103 кПа

Слайд 15


Вакуумметрическое давление Рвак - недостаток давления до атмосферного. Вакуумметрическое давление Рвак - недостаток давления до атмосферного.
Описание слайда:
Вакуумметрическое давление Рвак - недостаток давления до атмосферного. Вакуумметрическое давление Рвак - недостаток давления до атмосферного.

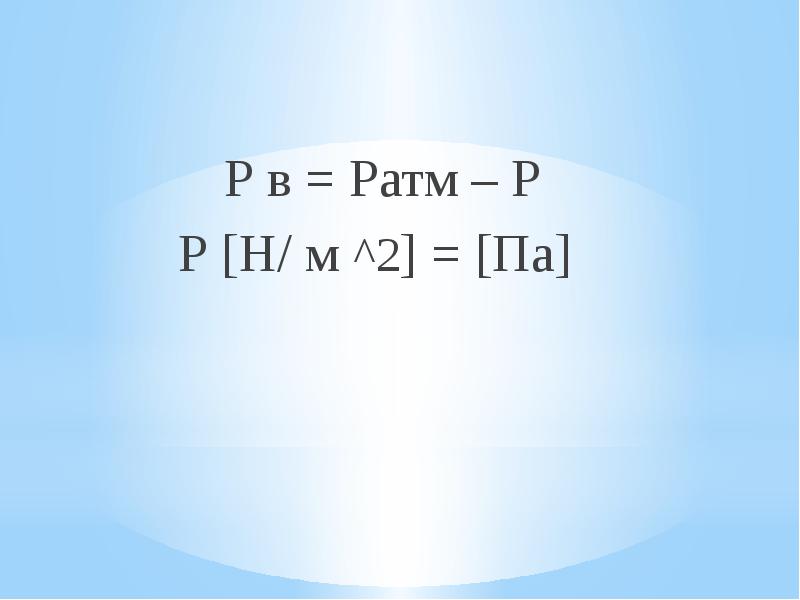

Слайд 16


Р в = Ратм – Р Р [Н/ м ^2] = [Па]
Описание слайда:
Р в = Ратм – Р Р [Н/ м ^2] = [Па]

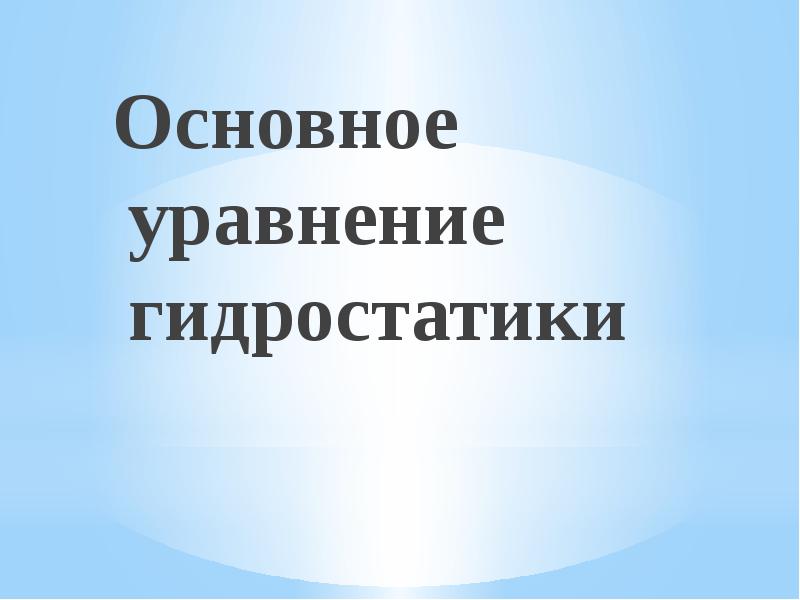

Слайд 17


Основное уравнение гидростатики Основное уравнение гидростатики
Описание слайда:
Основное уравнение гидростатики Основное уравнение гидростатики

Слайд 18


Гидростатика. Основное уравнение гидростатики, слайд №18
Описание слайда:

Слайд 19


Р= Р1+ρgh – Р= Р1+ρgh – основное уравнение гидростатики Р1 - гидростатическое давление h - высота столба жидкости g – ускорение свободного падения (9,8 м/с^2)
Описание слайда:
Р= Р1+ρgh – Р= Р1+ρgh – основное уравнение гидростатики Р1 - гидростатическое давление h - высота столба жидкости g – ускорение свободного падения (9,8 м/с^2)

Слайд 20


Если Р1 (гидростатическое давление) будет равно атмосферному, то это гидростатическое давление будет равняться избыточному Если Р1 (гидростатическое давление) будет равно атмосферному, то это гидростатическое давление будет равняться избыточному Ризб = ρgh
Описание слайда:
Если Р1 (гидростатическое давление) будет равно атмосферному, то это гидростатическое давление будет равняться избыточному Если Р1 (гидростатическое давление) будет равно атмосферному, то это гидростатическое давление будет равняться избыточному Ризб = ρgh

Слайд 21


Если Р1 (гидростатическое давление) будет совпадать со свободной поверхностью, то это гидростатическое давление будет равняться Если Р1 (гидростатическое давление) будет совпадать со свободной поверхностью, то это гидростатическое давление будет равняться Р = Р атм + ρgh
Описание слайда:
Если Р1 (гидростатическое давление) будет совпадать со свободной поверхностью, то это гидростатическое давление будет равняться Если Р1 (гидростатическое давление) будет совпадать со свободной поверхностью, то это гидростатическое давление будет равняться Р = Р атм + ρgh
