Слайд 1


МОК КазГАСА Классификация сушильных установок Выполнил:Хасен А.Н Проверила:Байсариева А.М
Описание слайда:
МОК КазГАСА Классификация сушильных установок Выполнил:Хасен А.Н Проверила:Байсариева А.М

Слайд 2


Классификация Конвективная сушилка – это сушилка, в которой материал непосредственно контактирует с сушильным агентом. Сушильный агент – это среда, которая поглощает влагу из материала. Контактная сушилка – это сушилка, в которой материал контактирует с нагретой металлической поверхностью, которая обогревается чаще всего паром.
Описание слайда:
Классификация Конвективная сушилка – это сушилка, в которой материал непосредственно контактирует с сушильным агентом. Сушильный агент – это среда, которая поглощает влагу из материала. Контактная сушилка – это сушилка, в которой материал контактирует с нагретой металлической поверхностью, которая обогревается чаще всего паром.

Слайд 3


Конвективные сушилки Конвективные сушилки Камерная сушилка Туннельная (коридорная) сушилка Ленточная сушилка Сушилка с воздухоопорным движением Шахтная сушилка Барабанная сушилка Пневматическая сушилка Сушилка с кипящим слоем Сушилки, работающие по принципу распыливания Контактные сушилки Контактная сушилка бумаги Вальцовая сушилка
Описание слайда:
Конвективные сушилки Конвективные сушилки Камерная сушилка Туннельная (коридорная) сушилка Ленточная сушилка Сушилка с воздухоопорным движением Шахтная сушилка Барабанная сушилка Пневматическая сушилка Сушилка с кипящим слоем Сушилки, работающие по принципу распыливания Контактные сушилки Контактная сушилка бумаги Вальцовая сушилка

Слайд 4


Камерная сушилка 1-Штабель сушимого материала 2- тележки 3-ребристые подогревательные трубы 4-реверсивный осевой вентилятор 5-электродвигатель 6-приточно-вытяжной клапан 7-увлажнительные трубы 8-конденсатоотводчик
Описание слайда:
Камерная сушилка 1-Штабель сушимого материала 2- тележки 3-ребристые подогревательные трубы 4-реверсивный осевой вентилятор 5-электродвигатель 6-приточно-вытяжной клапан 7-увлажнительные трубы 8-конденсатоотводчик

Слайд 5


Классификация сушильных установок, слайд №5
Описание слайда:

Слайд 6


Туннельные(коридорные) сушилки
Описание слайда:
Туннельные(коридорные) сушилки

Слайд 7


Схема лесосушильного цеха 1-полугазовая топка 2-центробежный вентилятор 3, 4, 5-прямой и обратный туннели для газовоздушной смеси 6-штабель сушимого материала 7-выхлопной вентилятор
Описание слайда:
Схема лесосушильного цеха 1-полугазовая топка 2-центробежный вентилятор 3, 4, 5-прямой и обратный туннели для газовоздушной смеси 6-штабель сушимого материала 7-выхлопной вентилятор

Слайд 8


Ленточные сушилки 1-конвейерная лента 2-осевой вентилятор 3-ребристые паровые подогреватели воздуха 4-ворошители 5-натяжная звездочка 6-редуктор 7-конденсатоотводчик.
Описание слайда:
Ленточные сушилки 1-конвейерная лента 2-осевой вентилятор 3-ребристые паровые подогреватели воздуха 4-ворошители 5-натяжная звездочка 6-редуктор 7-конденсатоотводчик.

Слайд 9


Классификация сушильных установок, слайд №9
Описание слайда:

Слайд 10


Сушилка с воздухоопорным движением (разновидность ленточных сушилок) 1-теплоизолирующий колпак 2-бумажное полотно 3-выдувные ящики 4-поворотные валики 5-вентиляторы 6-калориферы
Описание слайда:
Сушилка с воздухоопорным движением (разновидность ленточных сушилок) 1-теплоизолирующий колпак 2-бумажное полотно 3-выдувные ящики 4-поворотные валики 5-вентиляторы 6-калориферы

Слайд 11


Шахтная сушилка 1-элеватор для подачи материала 2-загрузочный питатель 3-вращающийся конус со скребками 4-распределительные устройства 5-дымосос 6-каналы для сушильного агента 7-решётки с центральным отверстием 8- вагонетка
Описание слайда:
Шахтная сушилка 1-элеватор для подачи материала 2-загрузочный питатель 3-вращающийся конус со скребками 4-распределительные устройства 5-дымосос 6-каналы для сушильного агента 7-решётки с центральным отверстием 8- вагонетка

Слайд 12


Классификация сушильных установок, слайд №12
Описание слайда:

Слайд 13


Барабанная сушилка 1-бункер для влажного материала 2-топка 3-камера смешения 4-вращающийся барабан 5-циклон 6-дымосос
Описание слайда:
Барабанная сушилка 1-бункер для влажного материала 2-топка 3-камера смешения 4-вращающийся барабан 5-циклон 6-дымосос

Слайд 14


Классификация сушильных установок, слайд №14
Описание слайда:

Слайд 15


Пневматическая сушилка 1-бункер для влажного материала 2-скребковый питатель 3-труба – сушилка 4-циклон 5-дымосос 6-затвор 7-бункер для высушенного материала
Описание слайда:
Пневматическая сушилка 1-бункер для влажного материала 2-скребковый питатель 3-труба – сушилка 4-циклон 5-дымосос 6-затвор 7-бункер для высушенного материала

Слайд 16


Классификация сушильных установок, слайд №16
Описание слайда:

Слайд 17


Сушилка с кипящим слоем 1-бункер 2-дисковый питатель 3-загрузочный клапан 4-сушильная камера 5-патрубок 6-циклон 7-центробежный вентилятор I-отработанный воздух II-сухой материал III-горячий воздух IV-влажный материал
Описание слайда:
Сушилка с кипящим слоем 1-бункер 2-дисковый питатель 3-загрузочный клапан 4-сушильная камера 5-патрубок 6-циклон 7-центробежный вентилятор I-отработанный воздух II-сухой материал III-горячий воздух IV-влажный материал

Слайд 18


Классификация сушильных установок, слайд №18
Описание слайда:

Слайд 19


Распылительные сушилки а, б, в –форсуночные г, д, е- с дисковым распылением
Описание слайда:
Распылительные сушилки а, б, в –форсуночные г, д, е- с дисковым распылением

Слайд 20


Классификация сушильных установок, слайд №20
Описание слайда:

Слайд 21


Контактная сушка бумаги 1-полотно бумаги 2-сушильные цилиндры 3-сушильные сукна 4-сукносушильные цилиндры 5-вытяжной колпак 6-вытяжные воздуховоды
Описание слайда:
Контактная сушка бумаги 1-полотно бумаги 2-сушильные цилиндры 3-сушильные сукна 4-сукносушильные цилиндры 5-вытяжной колпак 6-вытяжные воздуховоды

Слайд 22


Классификация сушильных установок, слайд №22
Описание слайда:

Слайд 23

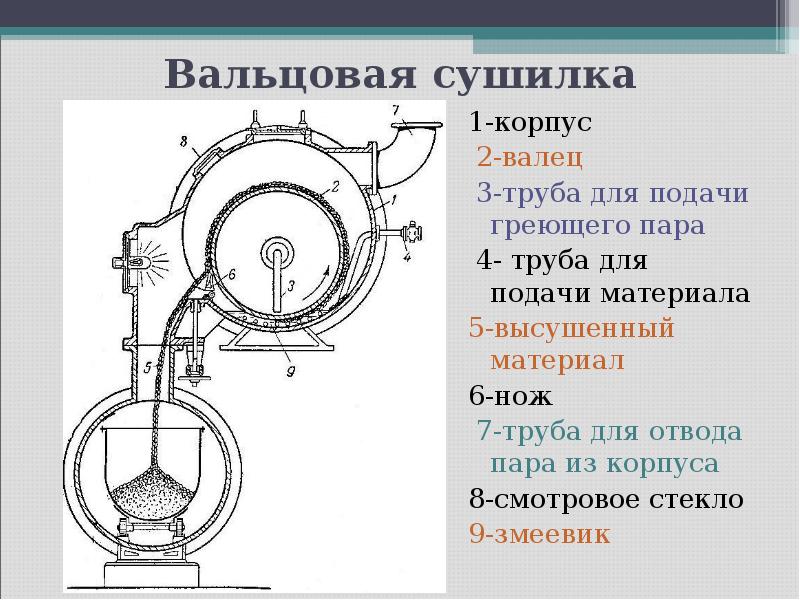

Вальцовая сушилка 1-корпус 2-валец 3-труба для подачи греющего пара 4- труба для подачи материала 5-высушенный материал 6-нож 7-труба для отвода пара из корпуса 8-смотровое стекло 9-змеевик
Описание слайда:
Вальцовая сушилка 1-корпус 2-валец 3-труба для подачи греющего пара 4- труба для подачи материала 5-высушенный материал 6-нож 7-труба для отвода пара из корпуса 8-смотровое стекло 9-змеевик

Слайд 24


Классификация сушильных установок, слайд №24
Описание слайда:

Слайд 25


Классификация сушильных установок, слайд №25
Описание слайда:
