Слайд 1


Квантовая радиофизика Санкт-Петербург, 2017
Описание слайда:
Квантовая радиофизика Санкт-Петербург, 2017

Слайд 2


Спектроскопия ЯМР
Описание слайда:
Спектроскопия ЯМР

Слайд 3


Суммарная намагниченность Суммарная равновесная намагниченность РЧ импульс для поворота намагниченности в перпендикулярную плоскость T1 и T2 релаксация
Описание слайда:
Суммарная намагниченность Суммарная равновесная намагниченность РЧ импульс для поворота намагниченности в перпендикулярную плоскость T1 и T2 релаксация

Слайд 4

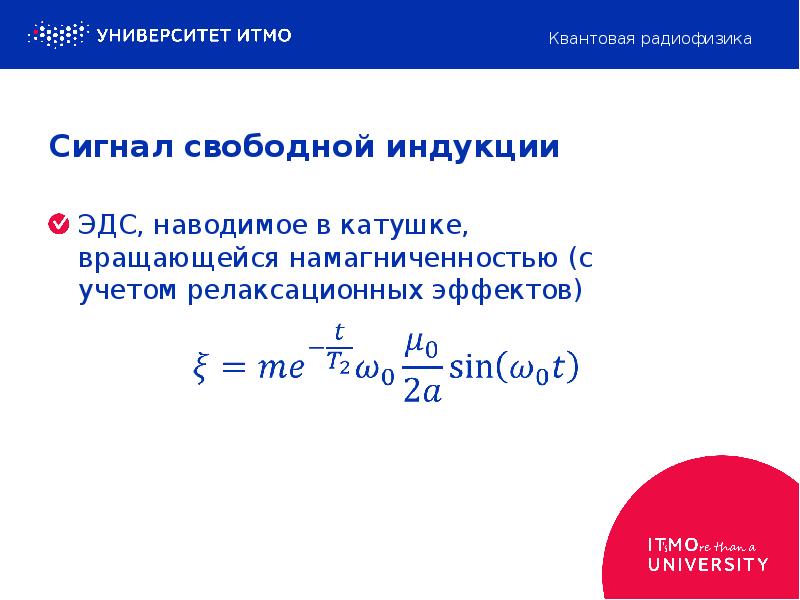

Сигнал свободной индукции
Описание слайда:
Сигнал свободной индукции

Слайд 5

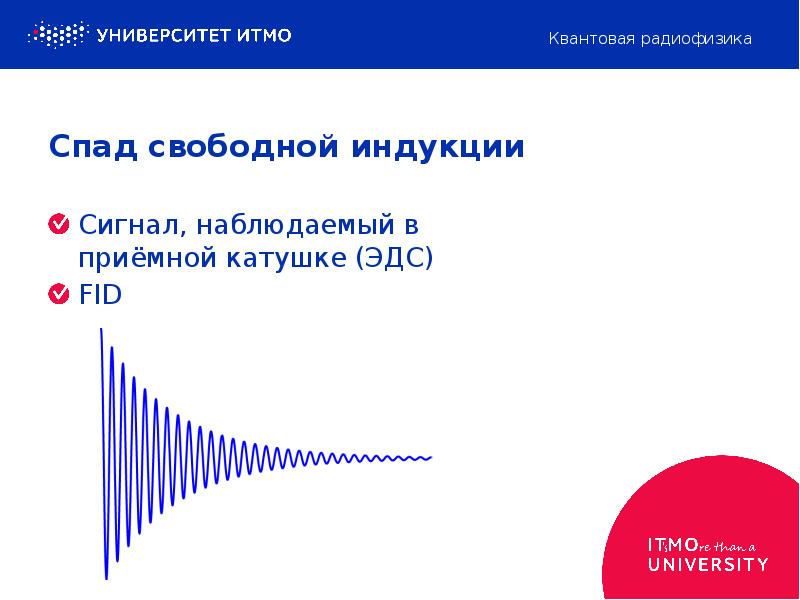

Спад свободной индукции Сигнал, наблюдаемый в приёмной катушке (ЭДС) FID
Описание слайда:
Спад свободной индукции Сигнал, наблюдаемый в приёмной катушке (ЭДС) FID

Слайд 6


Спектр FID Спектр CCИ –линия Лоренцева типа
Описание слайда:
Спектр FID Спектр CCИ –линия Лоренцева типа

Слайд 7


Связь релаксации и формы линии Полная ширина на половине высоты
Описание слайда:
Связь релаксации и формы линии Полная ширина на половине высоты

Слайд 8


Химический сдвиг При помещении ядра в магнитное поле возникает не только взаимодействие ядра с полем, но и окружающих электронов с полем Движение электронов создает микроскопические токи, а следовательно магнитные поля Во взаимодействие ядер с магнитным полем вносится возмущение
Описание слайда:
Химический сдвиг При помещении ядра в магнитное поле возникает не только взаимодействие ядра с полем, но и окружающих электронов с полем Движение электронов создает микроскопические токи, а следовательно магнитные поля Во взаимодействие ядер с магнитным полем вносится возмущение

Слайд 9

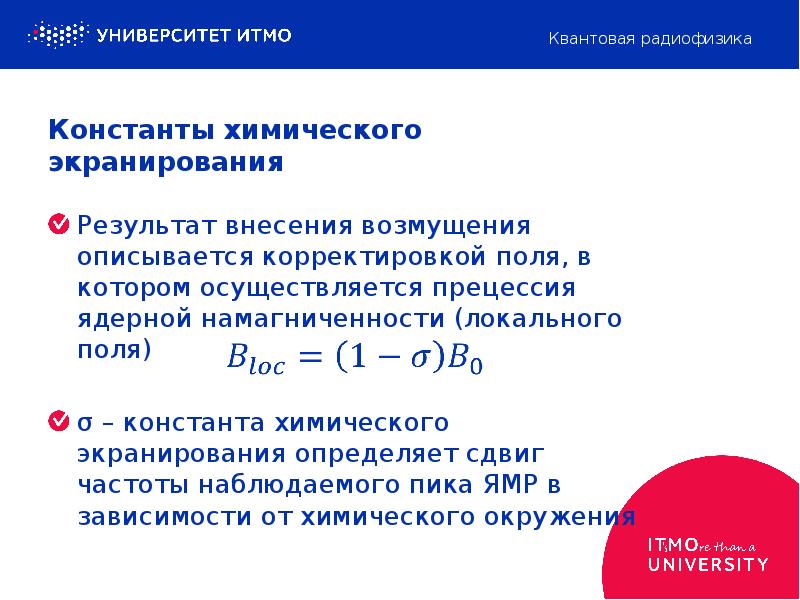

Константы химического экранирования Результат внесения возмущения описывается корректировкой поля, в котором осуществляется прецессия ядерной намагниченности (локального поля) σ – константа химического экранирования определяет сдвиг частоты наблюдаемого пика ЯМР в зависимости от химического окружения
Описание слайда:
Константы химического экранирования Результат внесения возмущения описывается корректировкой поля, в котором осуществляется прецессия ядерной намагниченности (локального поля) σ – константа химического экранирования определяет сдвиг частоты наблюдаемого пика ЯМР в зависимости от химического окружения

Слайд 10


Величина экранирования Зависит напрямую от поля Для удобства измерения в различных полях измеряется в относительных единицах (ppm) Измеряется относительно стандарта
Описание слайда:
Величина экранирования Зависит напрямую от поля Для удобства измерения в различных полях измеряется в относительных единицах (ppm) Измеряется относительно стандарта

Слайд 11


Измерение экранирования Магнитноэквивалентные состояния (CH3-CH2-OH)
Описание слайда:
Измерение экранирования Магнитноэквивалентные состояния (CH3-CH2-OH)

Слайд 12


Расщепление линий Спин-спиновые взаимодействия приводят к смещению энергетических уровней
Описание слайда:
Расщепление линий Спин-спиновые взаимодействия приводят к смещению энергетических уровней

Слайд 13


Макроскопические релаксационные эффекты
Описание слайда:
Макроскопические релаксационные эффекты

Слайд 14


Макроскопическая неоднородность магнитного поля Кроме локальных микроскопических неоднородностей магнитного поля в образце также может существовать макроскопическое распределение магнитного поля
Описание слайда:
Макроскопическая неоднородность магнитного поля Кроме локальных микроскопических неоднородностей магнитного поля в образце также может существовать макроскопическое распределение магнитного поля

Слайд 15


Расфазирование намагниченности В результате расфазирования макроскопической намагниченности детектируемый FID спадает гораздо быстрее
Описание слайда:
Расфазирование намагниченности В результате расфазирования макроскопической намагниченности детектируемый FID спадает гораздо быстрее

Слайд 16


Время релаксации T2* Для ускоренного затухания можно ввести своё эффективное время релаксации T2* T2* не связано с молекулярным движением и спин-спиновыми взаимодействиями, а отображает степень неоднородности используемого магнитного поля Возможен шимминг по длине FID
Описание слайда:
Время релаксации T2* Для ускоренного затухания можно ввести своё эффективное время релаксации T2* T2* не связано с молекулярным движением и спин-спиновыми взаимодействиями, а отображает степень неоднородности используемого магнитного поля Возможен шимминг по длине FID

Слайд 17


Обратная связь приёмного контура с намагниченностью При наличии конечного сопротивления приёмной системы, наводимое ЭДС будет создавать конечной ток в приёмной катушке, пропорциональный ЭДС В свою очередь, ток создаёт пропорциональное магнитное поле, отстающее от вращения намагниченности на π/2
Описание слайда:
Обратная связь приёмного контура с намагниченностью При наличии конечного сопротивления приёмной системы, наводимое ЭДС будет создавать конечной ток в приёмной катушке, пропорциональный ЭДС В свою очередь, ток создаёт пропорциональное магнитное поле, отстающее от вращения намагниченности на π/2

Слайд 18

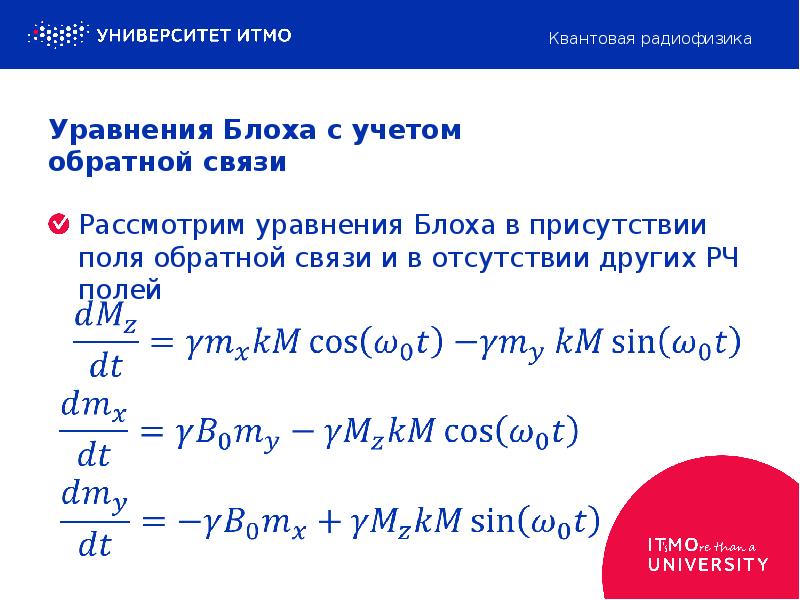

Уравнения Блоха с учетом обратной связи Рассмотрим уравнения Блоха в присутствии поля обратной связи и в отсутствии других РЧ полей
Описание слайда:
Уравнения Блоха с учетом обратной связи Рассмотрим уравнения Блоха в присутствии поля обратной связи и в отсутствии других РЧ полей

Слайд 19


Обратная связь с намагниченностью Уравнения для обратной связи с намагниченностью в отсутствии релаксации =>
Описание слайда:
Обратная связь с намагниченностью Уравнения для обратной связи с намагниченностью в отсутствии релаксации =>

Слайд 20


Обратная связь с учетом релаксации Решение для намагниченности Следствие – искажение формы линии ЯМР
Описание слайда:
Обратная связь с учетом релаксации Решение для намагниченности Следствие – искажение формы линии ЯМР

Слайд 21


Спасибо за внимание!
Описание слайда:
Спасибо за внимание!
