Слайд 1


Квантовая радиофизика Санкт-Петербург, 2017
Описание слайда:
Квантовая радиофизика Санкт-Петербург, 2017

Слайд 2


Практическая ЯМР-спектроскопия
Описание слайда:
Практическая ЯМР-спектроскопия

Слайд 3


Спад намагниченности и его спектр Спад свободной индукции (FID) Преобразование Фурье
Описание слайда:
Спад намагниченности и его спектр Спад свободной индукции (FID) Преобразование Фурье

Слайд 4


Поглощение и дисперсия Вещественная и мнимая части спектра
Описание слайда:
Поглощение и дисперсия Вещественная и мнимая части спектра

Слайд 5


Фаза спектра Неизвестная начальная фаза сигнала Спектр сигнала
Описание слайда:
Фаза спектра Неизвестная начальная фаза сигнала Спектр сигнала

Слайд 6


Составляющие спектра Взаимоперпендикулярные компоненты A(ω) и D(ω) При φ=0 При φ=π Квадратурное детектирование
Описание слайда:
Составляющие спектра Взаимоперпендикулярные компоненты A(ω) и D(ω) При φ=0 При φ=π Квадратурное детектирование

Слайд 7


Фазирование спектра Детектирование сигналов Спектр комплексного сигнала
Описание слайда:
Фазирование спектра Детектирование сигналов Спектр комплексного сигнала

Слайд 8


Коррекция фазы Нулевой порядок Первый порядок (для частичной коррекции нерезонансных эффектов)
Описание слайда:
Коррекция фазы Нулевой порядок Первый порядок (для частичной коррекции нерезонансных эффектов)

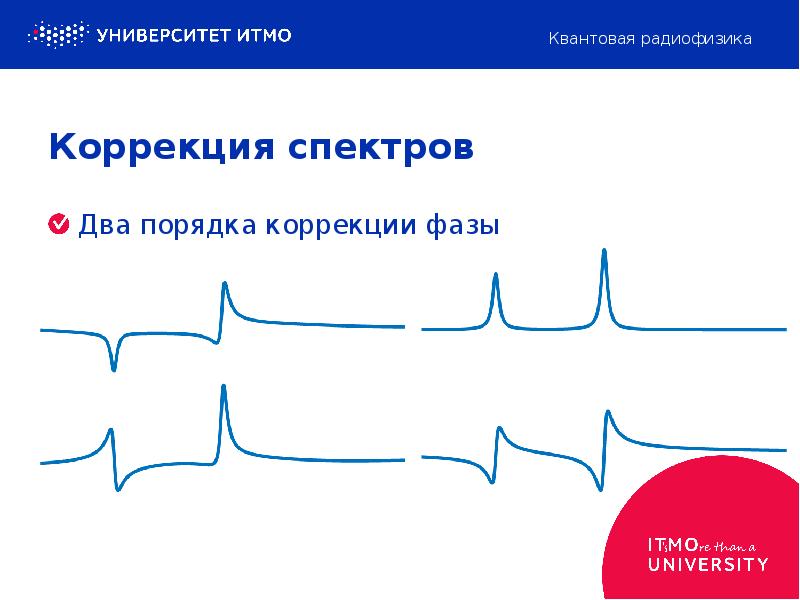

Слайд 9


Коррекция спектров Два порядка коррекции фазы
Описание слайда:
Коррекция спектров Два порядка коррекции фазы

Слайд 10


Связь релаксации и формы линии Спектр поглощения Полуширина на половине высоты
Описание слайда:
Связь релаксации и формы линии Спектр поглощения Полуширина на половине высоты

Слайд 11


Форма линии и однородность поля В реальных спектрах при малых неоднородностях B0 – однородное уширение линии Неоднородное уширение линии
Описание слайда:
Форма линии и однородность поля В реальных спектрах при малых неоднородностях B0 – однородное уширение линии Неоднородное уширение линии

Слайд 12


Ширина спектра Теорема Найквиста – полоса пропускания спектра определяется частотой оцифровки Aliasing
Описание слайда:
Ширина спектра Теорема Найквиста – полоса пропускания спектра определяется частотой оцифровки Aliasing

Слайд 13


Разрешение в спектре Аналогично частоте оцифровки Длина записи сигнала влияет на цифровое разрешение спектра
Описание слайда:
Разрешение в спектре Аналогично частоте оцифровки Длина записи сигнала влияет на цифровое разрешение спектра

Слайд 14


Дополнение нулями Искусственное увеличение Tdig
Описание слайда:
Дополнение нулями Искусственное увеличение Tdig

Слайд 15


Шум при дополнении нулями Меньшая мощность шума
Описание слайда:
Шум при дополнении нулями Меньшая мощность шума

Слайд 16


Соотношение сигнал/шум При сложении двух стохастических сигналов их мощности интенсивность растет ~ N При сложении когерентных сигналов складываются их амплитуды, соответственно мощность растет ~ N2 Таким образом, соотношение сигнал/шум при накоплении сигнала (ЯМР, в том числе) растет пропорционально
Описание слайда:
Соотношение сигнал/шум При сложении двух стохастических сигналов их мощности интенсивность растет ~ N При сложении когерентных сигналов складываются их амплитуды, соответственно мощность растет ~ N2 Таким образом, соотношение сигнал/шум при накоплении сигнала (ЯМР, в том числе) растет пропорционально
