Слайд 1


МАГНИТНЫЕ ЦЕПИ
Описание слайда:
МАГНИТНЫЕ ЦЕПИ

Слайд 2


Основные понятия Магнитное поле, как и электрическое, является одним из видов материи. Электромеханическое действие магнитного поля заключается в действии силы на проводник с током или ферромагнитное тело Индукционное действие магнитного поля связано с созданием индуктированной э.д.с. в замкнутом контуре при изменении потокосцепления.
Описание слайда:
Основные понятия Магнитное поле, как и электрическое, является одним из видов материи. Электромеханическое действие магнитного поля заключается в действии силы на проводник с током или ферромагнитное тело Индукционное действие магнитного поля связано с созданием индуктированной э.д.с. в замкнутом контуре при изменении потокосцепления.

Слайд 3


Магнитные цепи, слайд №3
Описание слайда:

Слайд 4


Магнитные цепи, слайд №4
Описание слайда:

Слайд 5


Основные параметры магнитного поля
Описание слайда:
Основные параметры магнитного поля

Слайд 6


Закон Ампера
Описание слайда:
Закон Ампера

Слайд 7


Магнитные цепи, слайд №7
Описание слайда:

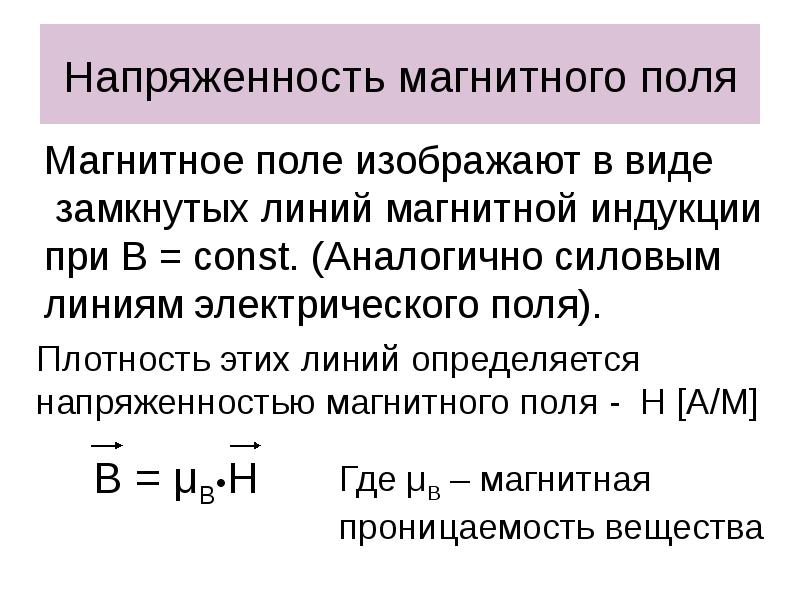

Слайд 8


Напряженность магнитного поля
Описание слайда:
Напряженность магнитного поля

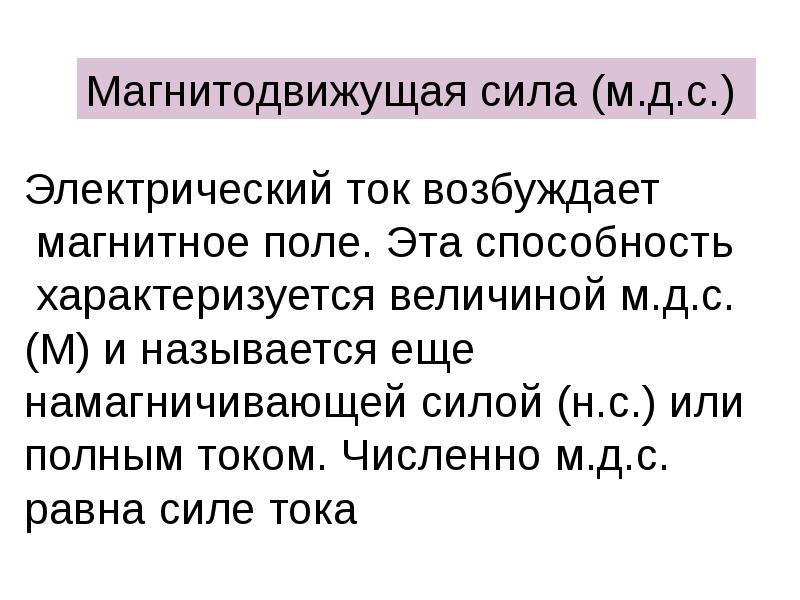

Слайд 9


Магнитные цепи, слайд №9
Описание слайда:

Слайд 10


Закон полного тока
Описание слайда:
Закон полного тока

Слайд 11


Магнитные цепи, слайд №11
Описание слайда:

Слайд 12


Законы электромагнитной индукции 1. Если проводник пересекается изменяющимся магнитным полем, то в нем наводится э.д.с. индукции:
Описание слайда:
Законы электромагнитной индукции 1. Если проводник пересекается изменяющимся магнитным полем, то в нем наводится э.д.с. индукции:

Слайд 13


Магнитные цепи, слайд №13
Описание слайда:

Слайд 14


Правило Ленца Э.д.с. индукции и самоиндукции стремятся противодействовать причине, их вызывающих. Это объясняет наличие знака ( - ) перед их значениями, т.е. направление этих э.д.с. обратное.
Описание слайда:
Правило Ленца Э.д.с. индукции и самоиндукции стремятся противодействовать причине, их вызывающих. Это объясняет наличие знака ( - ) перед их значениями, т.е. направление этих э.д.с. обратное.

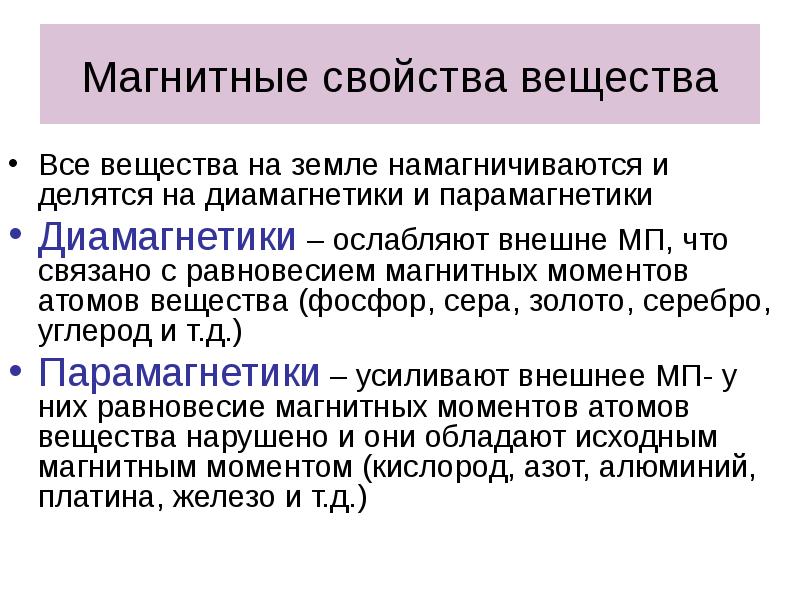

Слайд 15


Магнитные свойства вещества Все вещества на земле намагничиваются и делятся на диамагнетики и парамагнетики Диамагнетики – ослабляют внешне МП, что связано с равновесием магнитных моментов атомов вещества (фосфор, сера, золото, серебро, углерод и т.д.) Парамагнетики – усиливают внешнее МП- у них равновесие магнитных моментов атомов вещества нарушено и они обладают исходным магнитным моментом (кислород, азот, алюминий, платина, железо и т.д.)
Описание слайда:
Магнитные свойства вещества Все вещества на земле намагничиваются и делятся на диамагнетики и парамагнетики Диамагнетики – ослабляют внешне МП, что связано с равновесием магнитных моментов атомов вещества (фосфор, сера, золото, серебро, углерод и т.д.) Парамагнетики – усиливают внешнее МП- у них равновесие магнитных моментов атомов вещества нарушено и они обладают исходным магнитным моментом (кислород, азот, алюминий, платина, железо и т.д.)

Слайд 16


Магнитные цепи, слайд №16
Описание слайда:

Слайд 17


Магнитные цепи, слайд №17
Описание слайда:

Слайд 18


Магнитные цепи, слайд №18
Описание слайда:

Слайд 19


Магнитные цепи, слайд №19
Описание слайда:

Слайд 20


График намагничивания и размагничивания (гистерезис)
Описание слайда:
График намагничивания и размагничивания (гистерезис)

Слайд 21


Магнитные цепи, слайд №21
Описание слайда:

Слайд 22


Магнитные цепи, слайд №22
Описание слайда:

Слайд 23


Законы Кирхгофа для магнитных цепей
Описание слайда:
Законы Кирхгофа для магнитных цепей

Слайд 24


Магнитные цепи, слайд №24
Описание слайда:

Слайд 25


Магнитные цепи, слайд №25
Описание слайда:

Слайд 26


Магнитные цепи, слайд №26
Описание слайда:

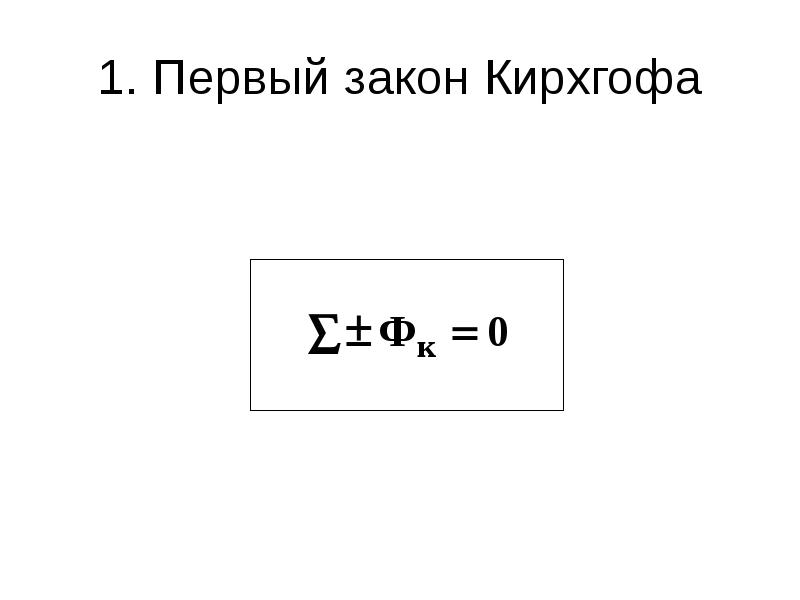

Слайд 27


1. Первый закон Кирхгофа
Описание слайда:
1. Первый закон Кирхгофа

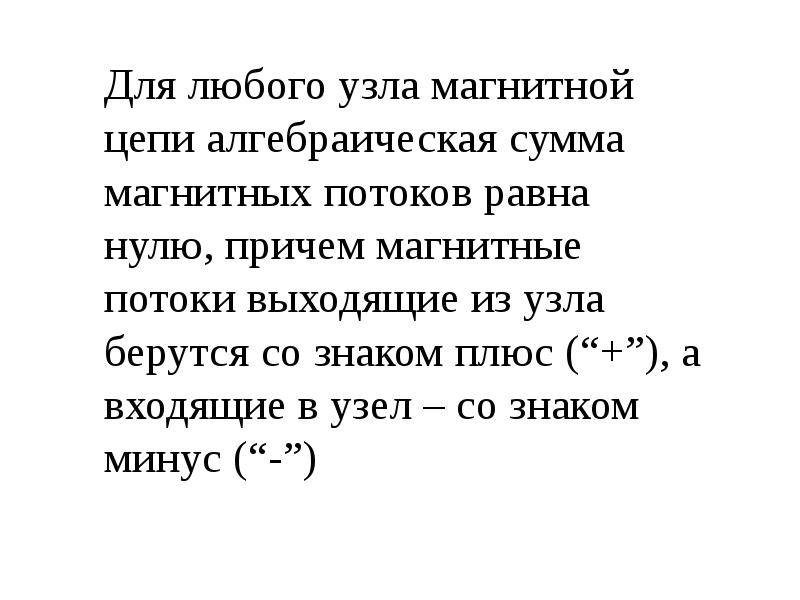

Слайд 28


Магнитные цепи, слайд №28
Описание слайда:

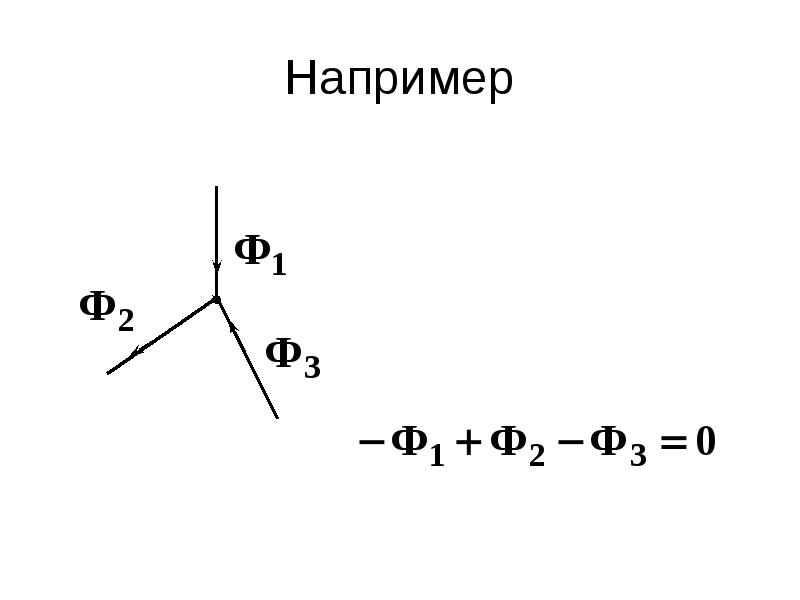

Слайд 29


Например
Описание слайда:
Например

Слайд 30


2. Второй закон Кирхгофа
Описание слайда:
2. Второй закон Кирхгофа

Слайд 31


Магнитные цепи, слайд №31
Описание слайда:

Слайд 32


Магнитные цепи, слайд №32
Описание слайда:

Слайд 33


Магнитные цепи, слайд №33
Описание слайда:

Слайд 34


Магнитные цепи, слайд №34
Описание слайда:

Слайд 35


Магнитные цепи, слайд №35
Описание слайда:

Слайд 36


а) намагничивающая сила
Описание слайда:
а) намагничивающая сила

Слайд 37


Магнитные цепи, слайд №37
Описание слайда:

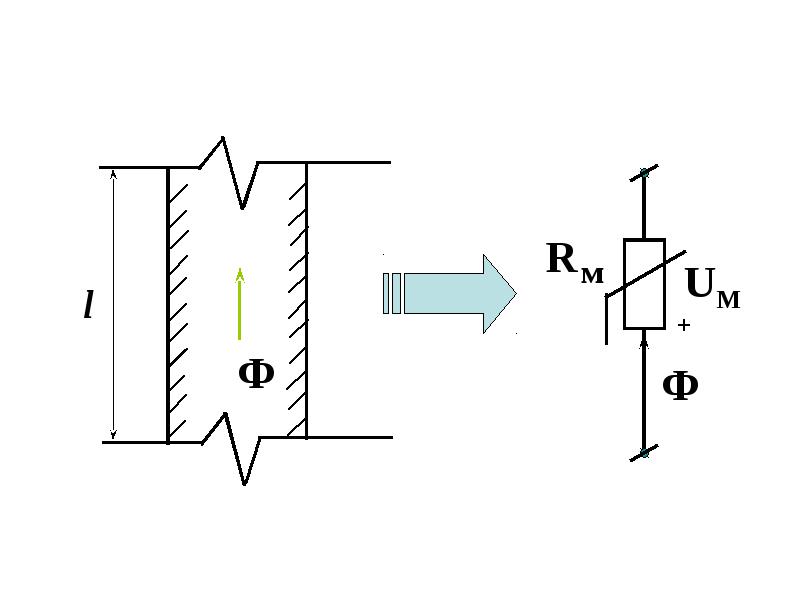

Слайд 38


б) нелинейное магнитное сопротивление участка магнитопровода
Описание слайда:
б) нелинейное магнитное сопротивление участка магнитопровода

Слайд 39


Магнитные цепи, слайд №39
Описание слайда:

Слайд 40


Магнитные цепи, слайд №40
Описание слайда:

Слайд 41


в) линейное магнитное сопротивление воздушного зазора
Описание слайда:
в) линейное магнитное сопротивление воздушного зазора

Слайд 42


Магнитные цепи, слайд №42
Описание слайда:

Слайд 43


Магнитные цепи, слайд №43
Описание слайда:

Слайд 44


Таким образом
Описание слайда:
Таким образом

Слайд 45


Аналогия между резистивной и магнитной цепями:
Описание слайда:
Аналогия между резистивной и магнитной цепями:

Слайд 46


Расчет неразветвленной магнитной цепи
Описание слайда:
Расчет неразветвленной магнитной цепи

Слайд 47


Магнитные цепи, слайд №47
Описание слайда:

Слайд 48


Магнитные цепи, слайд №48
Описание слайда:

Слайд 49


Схема замещения магнитной цепи
Описание слайда:
Схема замещения магнитной цепи

Слайд 50


Магнитные цепи, слайд №50
Описание слайда:

Слайд 51


По 2 закону Кирхгофа
Описание слайда:
По 2 закону Кирхгофа

Слайд 52


1. Прямая задача
Описание слайда:
1. Прямая задача

Слайд 53


Магнитные цепи, слайд №53
Описание слайда:

Слайд 54


Магнитные цепи, слайд №54
Описание слайда:

Слайд 55


В результате находим а) ток
Описание слайда:
В результате находим а) ток

Слайд 56


б) потокосцепление
Описание слайда:
б) потокосцепление

Слайд 57


в) статическую индуктивность
Описание слайда:
в) статическую индуктивность

Слайд 58


г) энергию магнитного поля
Описание слайда:
г) энергию магнитного поля

Слайд 59


д) силу, стягивающую зазор
Описание слайда:
д) силу, стягивающую зазор

Слайд 60


2. Обратная задача
Описание слайда:
2. Обратная задача

Слайд 61


Тогда из уравнения
Описание слайда:
Тогда из уравнения

Слайд 62


Получаем уравнение прямой линии
Описание слайда:
Получаем уравнение прямой линии

Слайд 63


Где
Описание слайда:
Где

Слайд 64


Магнитные цепи, слайд №64
Описание слайда:

Слайд 65


Магнитные цепи, слайд №65
Описание слайда:
