🗊Презентация Непрерывные коды

Сети ЭВМ и телекоммуникации

Тема презентации:

Работу выполнил: Сизых С. Д. Студент группы П-31 Факультета ИВТ, 3-й курса

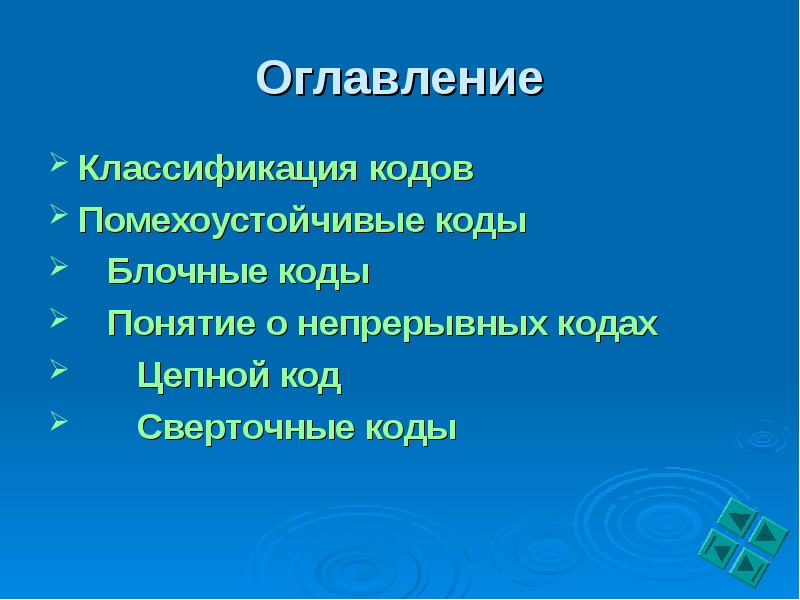

Оглавление Классификация кодов Помехоустойчивые коды Блочные коды Понятие о непрерывных кодах Цепной код Сверточные коды

Классификации кодов

Классификация кодов

Помехоустойчивые коды Помехоустойчивые коды делятся на: Блочные Непрерывные К блочным относятся коды, в которых каждому сообщению отводится блок из n символов (разрядов) или блоки с разным числом символов.

Блочные коды В связи с этим блочные коды делятся на: равномерные, неравномерные. Широкое практическое применение нашли равномерные коды. К неравномерным кодам относятся, например, код Морзе.

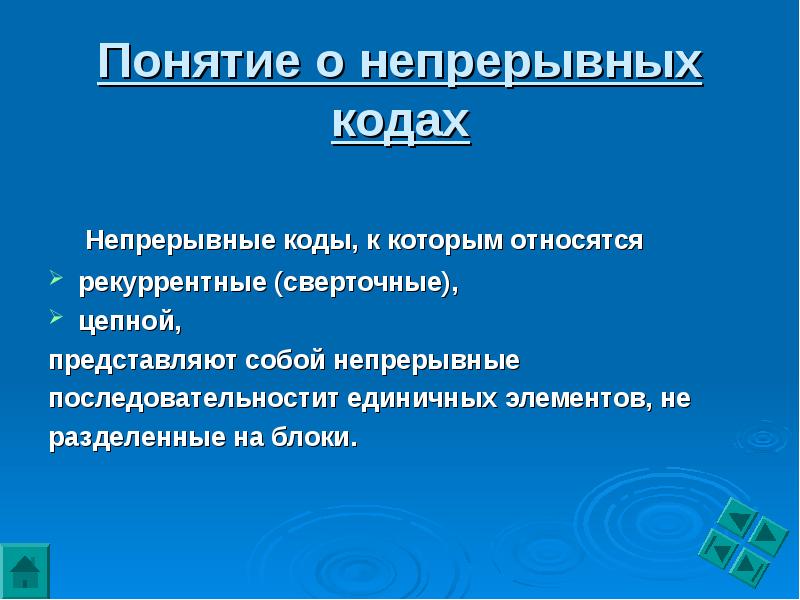

Понятие о непрерывных кодах Непрерывные коды, к которым относятся рекуррентные (сверточные), цепной, представляют собой непрерывные последовательностит единичных элементов, не разделенные на блоки.

Блочные коды Разновидностями как блочных, так и непрерывных кодов являются: разделимые (с возможностью выделения информационных и контрольных символов) неразделимые коды.

Понятие о непрерывных кодах В непрерывных кодах избыточные разряды помещаются в определенном порядке между информационными разрядами. Непрерывные коды характеризуются тем, что первичная последовательность символов, несущих информацию, непрерывно преобразуется по определенному закону в другую последовательность, содержащую избыточное число символов. В непрерывных кодах операции кодирования и декодирования производятся непрерывно над последовательностью информационных символов без деления ее на блоки. К таким кодам относятся цепной и сверточные.

Понятие о непрерывных кодах Эти коды применяются для обнаружения и исправления пачек ошибок. Для сверточных кодов разработаны специальные процедуры последовательного декодирования, позволяющие упростить их техническую реализацию.

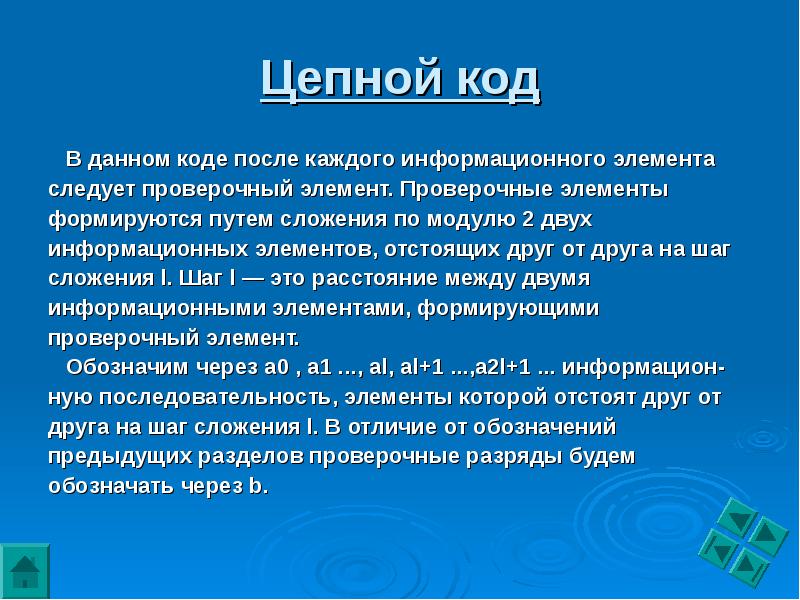

Цепной код В данном коде после каждого информационного элемента следует проверочный элемент. Проверочные элементы формируются путем сложения по модулю 2 двух информационных элементов, отстоящих друг от друга на шаг сложения l. Шаг l — это расстояние между двумя информационными элементами, формирующими проверочный элемент. Обозначим через а0 , а1 ..., аl, аl+1 ...,a2l+1 ... информацион- ную последовательность, элементы которой отстоят друг от друга на шаг сложения l. В отличие от обозначений предыдущих разделов проверочные разряды будем обозначать через b.

Цепной код Из информационных элементов (а0, аl), (а1, аl+1), … формируются следующие проверочные элементы по правилу b0,l= a0+al; b1,l+1=a0+al+1,… bl+1,2l+1=al+1+a2l+1 (7.18) Закодированная цепным кодом последовательность будет иметь вид a0b0la1b1,l+1a2b2,l+2,… ,al+1bl+1,2l+1. Избыточность такого кода, очевидно, равна 0,5. Процесс декодирования принимаемой кодовой последовательности определяется принципом формирования проверочных элементов и заключается в следующем:

Цепной код на приеме выделяются отдельно информационные элементы и отдельно проверочные элементы; из принятой последовательности информационных разрядов по известному правилу кодирования (7.18) формируются новые проверочные разряды; каждый сформированный проверочный разряд сравнивается по модулю 2 с принятым проверочным элементом.

Цепной код При отсутствии ошибок принятые и вычисленные проверочные разряды, очевидно, совпадают. Наличие ошибок приведет к несовпадению этих разрядов. (Указанная процедура эквивалентна нахождению синдрома в коде Хемминга.) Корректирующие возможности цепного кода зависят от шага сложения l. Изменяя его, можно построить код, обнаруживающий и исправляющий пачки ошибок длиной tи.ош.=2l [7.1]. Показано, что при шаге сложения l код исправляет пачки ошибок длиной t, если каждый проверочный элемент перед передачей в канал связи задерживается на время t*τ0 с и рядом расположенные пачки ошибок разделены между собой защитным интервалом Т, не содержа­щим ошибок. При этом T=6*l+1, t=(3*l+1)*τ0 то, где τ0 — длитель­ность единичного элемента.

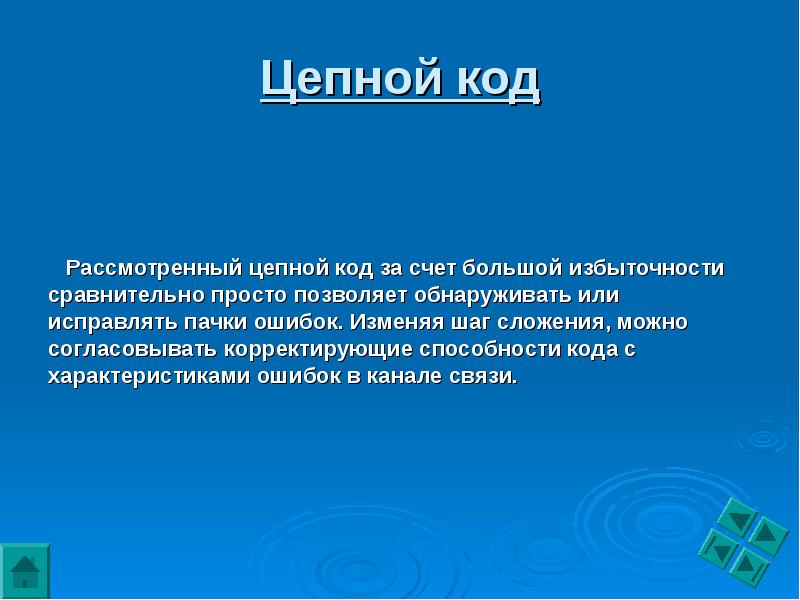

Цепной код Рассмотренный цепной код за счет большой избыточности сравнительно просто позволяет обнаруживать или исправлять пачки ошибок. Изменяя шаг сложения, можно согласовывать корректи­рующие способности кода с характеристиками ошибок в канале связи.

Сверточные коды Рассмотренный цепной код является простейшим случаем сверточных кодов. В основу сверточного кодирования положен принцип формирования последовательности проверочных элементов линейной комбинацией элементов информа­ционной последовательности, поступающей непрерывно на вход кодирующего устройства. Сверточные коды могут иметь произвольную скорость k/n. Кодер сверточного кода имеет к входов и n вы­ходов. Эти коды могут быть разделимыми и неразделимыми. В последнем случае в каждый дискретный момент времени на входы кодирующего устройства поступают к информационных символов, а с выходов считываются n символов, из которых к символов являются информационными, а остальные n—к линейными комбинациями информационных последовательностей и образуют после­довательность проверочных элементов.

Сверточные коды Если передача информации происходит по одному каналу, но к выходу кодирующего устрой­ства подключается специальная коммутирующая схема. Представим входные информационные о следовательности в виде к полиномов: A(1)(x)=a0(1)+ a1(1)*x+…+ ai(1)*x(i)+…, A(2)(x)=a0(2)+ a1(2)*x+…+ ai(2)*x(i)+…, ………………………………………, A(k)(x)=a0(k)+ a1(k)*x+…+ ai(k)*x(i)

Сверточные коды Выходные проверочные последовательности можно представить в виде n—k полиномов: B(1)(x)=b0(1)+ b1(1)*x+… B(2)(x)=b0(2)+ b1(2)*x+… B(n-k)(x)=b0(n-k)+ b1(n-k)*x+… Поскольку в сверточном коде проверочные последовательности являются линейными комбинациями информационных последова­тельностей, то согласно алгебре многочленов проверочная после­довательность может быть записана в виде B(j)(x)=A(1)(x)G(j)(x)+ A(2)(x)H(j)(x)+…+A(k)(x)Z(j)(x), (7.19) где j=1, 2, ... n—к.

Сверточные коды Полиномы G(j)(x),…, Z(j)(x), называются об­разующими (по терминологии циклических кодов). Если r — наи­большая степень образующих полиномов, то любой информационный элемент будет оказывать влияние на проверочную последова­тельность B(j)(x) на протяжение не более r+1 тактов. В течение этого времени с выхода кодирующего устройства будет считано m=n(r+1) символов. Величину т называют кодовым ограниче­нием сверточного кода. Для сверточных кодов со скоростью пере­дачи k/n число образующих полиномов равно k(n—k). Начальным кодовым словом сверточного кода называют первую совокупность символов на выходах кодирующего устройства.

Сверточные коды Для пояснения принципа кодирования рассмотрим случай, когда скорость кода равна k/n=1/2. Тогда число образующих полиномов равно k(n—k)=l. Возьмем образующий полином степе­ни r: G(x)=g0+g1*x+…+ gr*xr, gi=0,1. При поступлении на вход кодера информационной последователь­ности а0,а1,а2 на выходе получаем информационную последо­вательность а0,а1,а2, совпадающую с исходной, и проверочную последовательность b0,b1,b2. Представляя эти последовательности в виде полиномов и используя (7.19), имеем B(x)=G(x)A(x). (7.20)

Сверточные коды Таким образом, кодирование заключается в вычислении произ­ведения В(х). С учетом того, что операция умножения происходит в поле GF(2), вычисление В(х) осуществляется линейным много-тактным фильтром, содержащим регистры и сумматор по модулю 2 (но без обратных связей). Значения проверочных элементов определяются выражением bi=g0*аi +g1*ai-1 +g2*аi-2 +…+gr*аi-r (7.21)

Сверточные коды Если на вход кодирующего устройства информационные символы поступают поочередно, то проверочные разряды bi в соответствии с (7.20) будут формироваться следующим образом: b0=g0*а0, b1=g0*а1+g1*а0, b2=g0*а2+g1*а1+g2*а0, . . . Br=g0*аr+g1*аr-1+…+gr*а0. (7.22)

Сверточные коды Из (7.22) видно, что формирование проверочных разрядов проис­ходит суммированием по модулю 2 каждого информационного раз­ряда с некоторым набором предыдущих разрядов. Подобная ре­куррентная процедура и объясняет название этих кодов как не­прерывных (рекуррентных). Рассмотренный выше цепной код является простейшим частным случаем такого кода. Очевидно, что структура сверточного кода полностью определяется образующим полиномом.

Сверточные коды При декодировании принятые последовательности информаци­онных и проверочных символов могут вследствие ошибок отли­чаться от переданных. Декодирование сверточного кода осущест­вляется следующим образом. Принятая информационная последо­вательность кодируется так же, как это делается на передаче, да­лее выполняется сложение по модулю 2 с принятой проверочной последовательностью. В результате получается корректирующая последовательность, по которой можно исправить ошибки. Существуют различные процедуры декодирования, среди кото­рых наиболее эффективен алгоритм Возенкрафта-Фано [7.1, 7.2]. Подробнее со свойствами сверточных кодов можно ознако­миться в [7.1].
