Слайд 1


ЛЕКЦИЯ № 5 ЛЕКЦИЯ № 5 ПЛОТНОСТЬ ГОРНЫХ ПОРОД
Описание слайда:
ЛЕКЦИЯ № 5 ЛЕКЦИЯ № 5 ПЛОТНОСТЬ ГОРНЫХ ПОРОД

Слайд 2


План: Плотность твердой, жидкой и газообразной фаз Плотность породы Влияние пластовых условий на плотность породы Петрофизические связи плотности горных пород Классификация горных пород по плотности
Описание слайда:
План: Плотность твердой, жидкой и газообразной фаз Плотность породы Влияние пластовых условий на плотность породы Петрофизические связи плотности горных пород Классификация горных пород по плотности

Слайд 3


ПЛОТНОСТЬ ПЛОТНОСТЬ – СВОЙСТВО ПОРОД ИМЕТЬ ОПРЕДЕЛЕННУЮ МАССУ ЕДИНИЦЫ ОБЪЕМА δп = mп/V (г/см3,кг/м3); mп = mт + mж + mг
Описание слайда:
ПЛОТНОСТЬ ПЛОТНОСТЬ – СВОЙСТВО ПОРОД ИМЕТЬ ОПРЕДЕЛЕННУЮ МАССУ ЕДИНИЦЫ ОБЪЕМА δп = mп/V (г/см3,кг/м3); mп = mт + mж + mг

Слайд 4


ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ δт=∑Vтi δтi / Vтв ПЛОТНОСТЬ ОСНОВНЫХ ПОРОДООБРАЗУЮЩИХ МИНЕРАЛОВ КАОЛИНИТ – 2,58-2,60 г/см3 КВАРЦ – 2,64-2,65 г/см3 КАЛЬЦИТ – 2,71-2,72 г/см3 ДОЛОМИТ – 2,87 г/см3
Описание слайда:
ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ δт=∑Vтi δтi / Vтв ПЛОТНОСТЬ ОСНОВНЫХ ПОРОДООБРАЗУЮЩИХ МИНЕРАЛОВ КАОЛИНИТ – 2,58-2,60 г/см3 КВАРЦ – 2,64-2,65 г/см3 КАЛЬЦИТ – 2,71-2,72 г/см3 ДОЛОМИТ – 2,87 г/см3

Слайд 5


ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ
Описание слайда:
ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ

Слайд 6


ХИМИЧЕСКИЙ СОСТАВ Примеры: Гипс CaSO4 2H2O (δм = 2,3-2,35г/см3)→ АНГИДРИТ CaSO4 (δм ~ 2,9г/см3) Кальцит CaCO3, (δм =2,71 - 2,72 г/см3) + Магнезит MgCO3 (δм = 2,9 – 3,1 г/см3) → Доломит CaMg(CO3)2 (δм = 2,8 – 2,99 г/см3) Кварц SiO2 (δм = 2,65 – 2,66 г/см3)
Описание слайда:
ХИМИЧЕСКИЙ СОСТАВ Примеры: Гипс CaSO4 2H2O (δм = 2,3-2,35г/см3)→ АНГИДРИТ CaSO4 (δм ~ 2,9г/см3) Кальцит CaCO3, (δм =2,71 - 2,72 г/см3) + Магнезит MgCO3 (δм = 2,9 – 3,1 г/см3) → Доломит CaMg(CO3)2 (δм = 2,8 – 2,99 г/см3) Кварц SiO2 (δм = 2,65 – 2,66 г/см3)

Слайд 7


ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ
Описание слайда:
ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ

Слайд 8


ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ
Описание слайда:
ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ

Слайд 9


ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ МИНЕРАЛЫ: ПЛОТНЫЕ - > 4 г/см3 СРЕДНЕЙ ПЛОТНОСТИ – (2,5 – 4,0) малой плотности < 2,5
Описание слайда:
ПЛОТНОСТЬ ТВЕРДОЙ ФАЗЫ МИНЕРАЛЫ: ПЛОТНЫЕ - > 4 г/см3 СРЕДНЕЙ ПЛОТНОСТИ – (2,5 – 4,0) малой плотности < 2,5

Слайд 10


ПЛОТНОСТЬ ЖИДКОЙ ФАЗЫ ВОДА РАСТВОР NaCl – 1 – 1,24 г/см3 РАСТВОР CaCl2 – 1 – 1,4 г/см3 НЕФТЬ 0.5 – 1,0 г/см3
Описание слайда:
ПЛОТНОСТЬ ЖИДКОЙ ФАЗЫ ВОДА РАСТВОР NaCl – 1 – 1,24 г/см3 РАСТВОР CaCl2 – 1 – 1,4 г/см3 НЕФТЬ 0.5 – 1,0 г/см3

Слайд 11


ПЛОТНОСТЬ ГАЗООБРАЗНОЙ ФАЗЫ ВОЗДУХ И УГЛЕВОДОРОДНЫЕ ГАЗЫ δвз = 0,0012 г/см3 δсн4 = 0,0007 г/см3 δпентан = 0,00317 г/см3 При t = 40oC и Р = 70МПа δг = 0,3 г/см3
Описание слайда:
ПЛОТНОСТЬ ГАЗООБРАЗНОЙ ФАЗЫ ВОЗДУХ И УГЛЕВОДОРОДНЫЕ ГАЗЫ δвз = 0,0012 г/см3 δсн4 = 0,0007 г/см3 δпентан = 0,00317 г/см3 При t = 40oC и Р = 70МПа δг = 0,3 г/см3

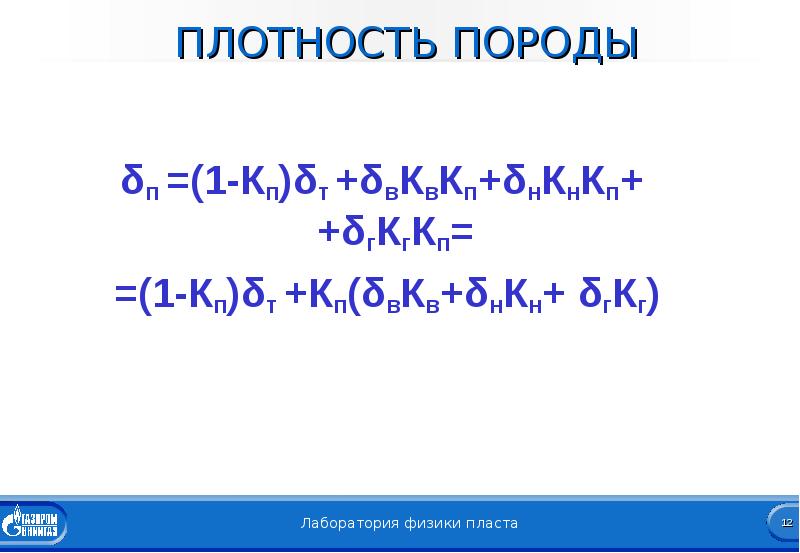

Слайд 12


ПЛОТНОСТЬ ПОРОДЫ δп =(1-Кп)δт +δвКвКп+δнКнКп+ +δгКгКп= =(1-Кп)δт +Кп(δвКв+δнКн+ δгКг)
Описание слайда:
ПЛОТНОСТЬ ПОРОДЫ δп =(1-Кп)δт +δвКвКп+δнКнКп+ +δгКгКп= =(1-Кп)δт +Кп(δвКв+δнКн+ δгКг)

Слайд 13


КЛАССИФИКАЦИЯ ГОРНЫХ ПОРОД ПО ПЛОТНОСТИ Чрезвычайно низкая и очень низкая - 0,5-1,5 г/см3 Низкая и пониженная – 1,5 - 2,5 г/см3 Средняя плотность – 2,5 – 3,5 г/см3 Повышенная и высокая 3,5 – 4,5 г/см3 Очень и чрезвычайно высокая >4,5 г/см3
Описание слайда:
КЛАССИФИКАЦИЯ ГОРНЫХ ПОРОД ПО ПЛОТНОСТИ Чрезвычайно низкая и очень низкая - 0,5-1,5 г/см3 Низкая и пониженная – 1,5 - 2,5 г/см3 Средняя плотность – 2,5 – 3,5 г/см3 Повышенная и высокая 3,5 – 4,5 г/см3 Очень и чрезвычайно высокая >4,5 г/см3

Слайд 14


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ ПЛОТНОСТИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ ПЛОТНОСТИ

Слайд 15


УПЛОТНЕНИЕ ОСАДОЧНЫХ ПОРОД С ГЛУБИНОЙ δ(п)h = δтв- (δтв – δв)К(п)h
Описание слайда:
УПЛОТНЕНИЕ ОСАДОЧНЫХ ПОРОД С ГЛУБИНОЙ δ(п)h = δтв- (δтв – δв)К(п)h

Слайд 16


ПЛОТНОСТЬ ПОРОД СПОСОБЫ ОПРЕДЕЛЕНИЯ РАСЧЕТ (ПРИ ОПРЕДЕЛЕНИИ КОЭФ. ПОРИСТОСТИ) ПИКНОМЕТРИЧЕСКИЙ (МИНЕРАЛОГИЧЕСКАЯ ПЛОТНОСТЬ)
Описание слайда:
ПЛОТНОСТЬ ПОРОД СПОСОБЫ ОПРЕДЕЛЕНИЯ РАСЧЕТ (ПРИ ОПРЕДЕЛЕНИИ КОЭФ. ПОРИСТОСТИ) ПИКНОМЕТРИЧЕСКИЙ (МИНЕРАЛОГИЧЕСКАЯ ПЛОТНОСТЬ)

Слайд 17


КОНТРОЛЬНЫЕ ВОПРОСЫ: Связь плотности пород с плотностью их фаз, коэффициентами пористости и влажности. Зависимость плотности от температуры, давления, времени и условий залегания. 3. Классификация пород по плотности.
Описание слайда:
КОНТРОЛЬНЫЕ ВОПРОСЫ: Связь плотности пород с плотностью их фаз, коэффициентами пористости и влажности. Зависимость плотности от температуры, давления, времени и условий залегания. 3. Классификация пород по плотности.

Слайд 18


ЛИТЕРАТУРА 1. Добрынин В.М., Вендельштейн Б.Ю., Кожевников Д.А. Петрофизика. М., Недра, 2004 2. Кобранова В.Н. Петрофизика. М., Недра, 1986. 3. Физические свойства горных пород и полезных ископаемых (петрофизика). Справочник геофизика. Под ред. Н.Б.Дортман. М., Недра, 1984. 4. Гудок Н.С., Богданович Н.Н., Мартынов В.Г. Определение физических свойств нефтеводосодержащих пород. Уч. пособие для вузов.-М., ООО «Недра-Бизнесцентр», 2007.
Описание слайда:
ЛИТЕРАТУРА 1. Добрынин В.М., Вендельштейн Б.Ю., Кожевников Д.А. Петрофизика. М., Недра, 2004 2. Кобранова В.Н. Петрофизика. М., Недра, 1986. 3. Физические свойства горных пород и полезных ископаемых (петрофизика). Справочник геофизика. Под ред. Н.Б.Дортман. М., Недра, 1984. 4. Гудок Н.С., Богданович Н.Н., Мартынов В.Г. Определение физических свойств нефтеводосодержащих пород. Уч. пособие для вузов.-М., ООО «Недра-Бизнесцентр», 2007.
