🗊Презентация Поширення радіохвиль у навколоземному просторі

Розділ 11 ПОШИРЕННЯ РАДІОХВИЛЬ У НАВКОЛОЗЕМНОМУ ПРОСТОРІ

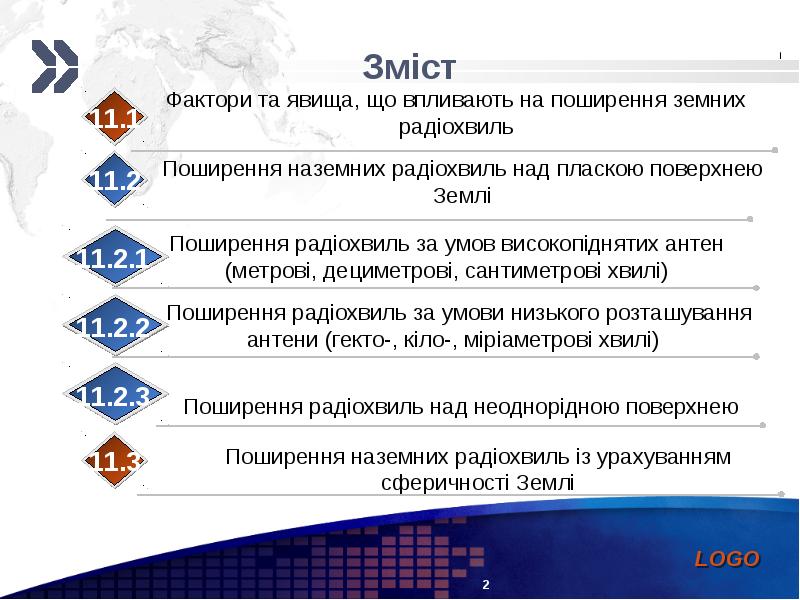

Зміст

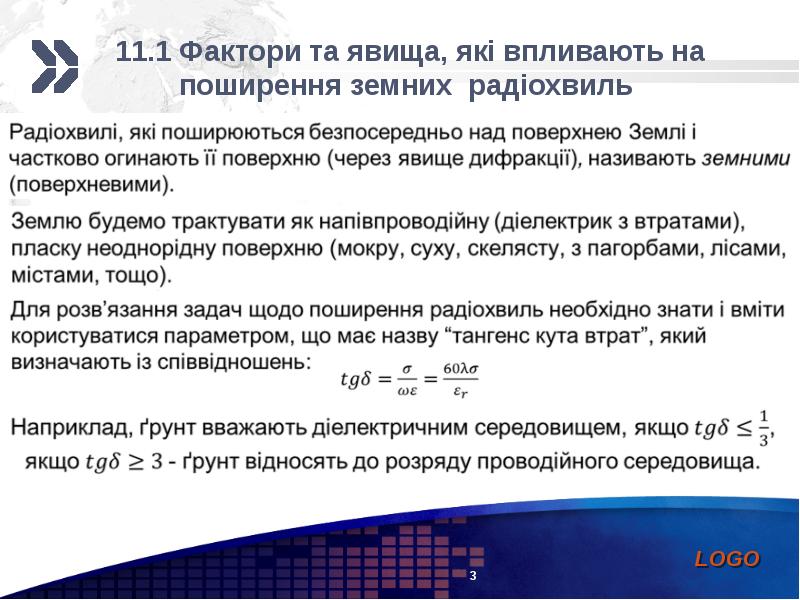

11.1 Фактори та явища, які впливають на поширення земних радіохвиль

У таблиці 11.1 наведено електродинамічні параметри деяких середовищ, які впливають на значення ω, тобто на процес поширення радіохвиль. У таблиці 11.1 наведено електродинамічні параметри деяких середовищ, які впливають на значення ω, тобто на процес поширення радіохвиль.

11.2 Поширення наземних радіохвиль над пласкою поверхнею Землі

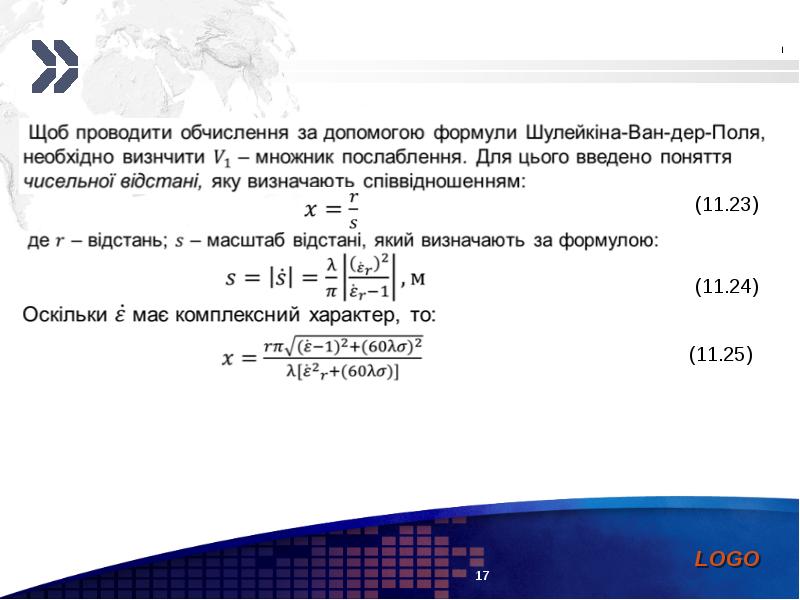

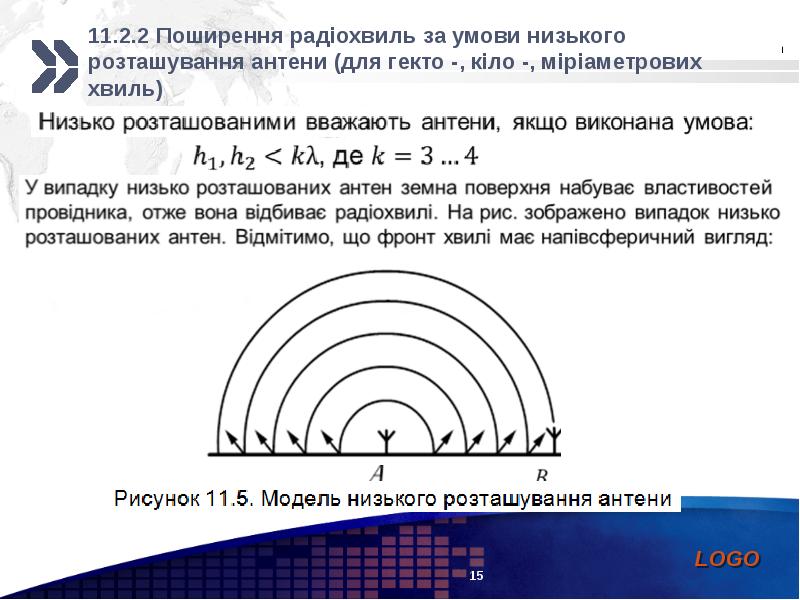

11.2.2 Поширення радіохвиль за умови низького розташування антени (для гекто -, кіло -, міріаметрових хвиль)

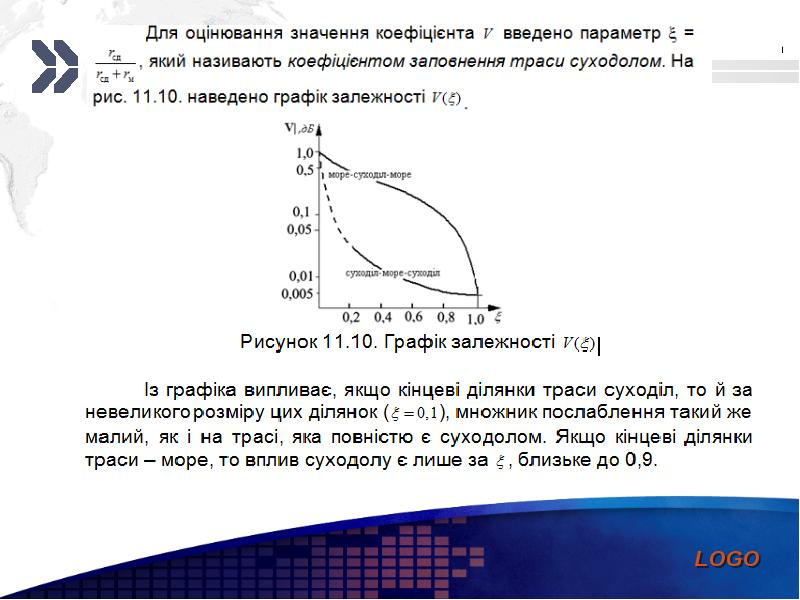

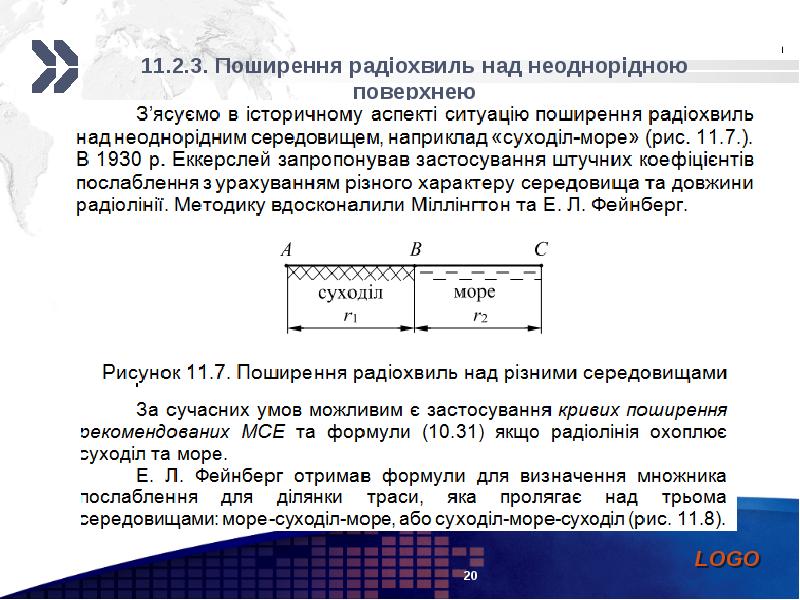

11.2.3. Поширення радіохвиль над неоднорідною поверхнею

11.3.1 Урахування сферичності Землі в межах прямої видимості

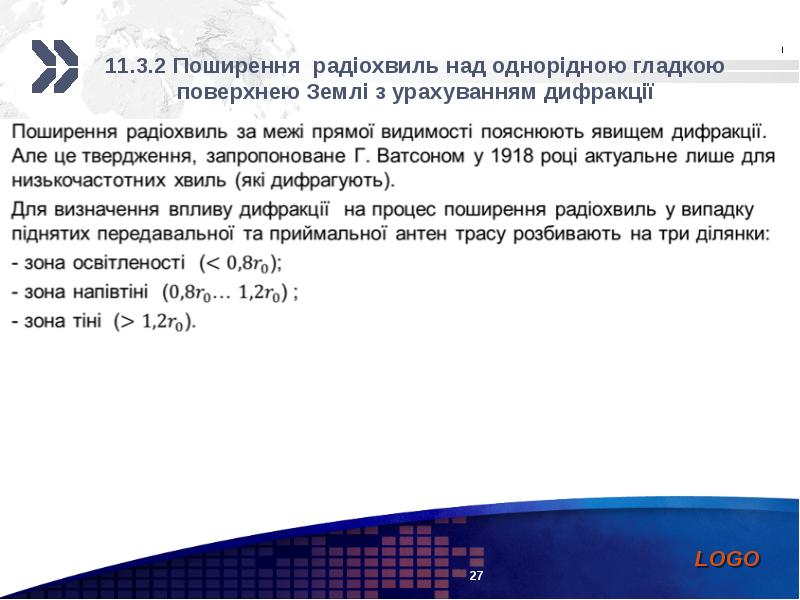

11.3.2 Поширення радіохвиль над однорідною гладкою поверхнею Землі з урахуванням дифракції

11.4 Поширення земних радіохвиль над нерівною місцевістю Реально радіохвилю, яка поширюється можна моделювати еліпсоїдом обертання, який повторює діаграму спрямованості антени. В результаті відбиття радіохвилі від нерівної (пагорбистої) поверхні в точку приймання приходять пряма та відбита хвилі . Для кожної з яких існує своя область, суттєва для поширення (яка теж має форму еліпсоїда):

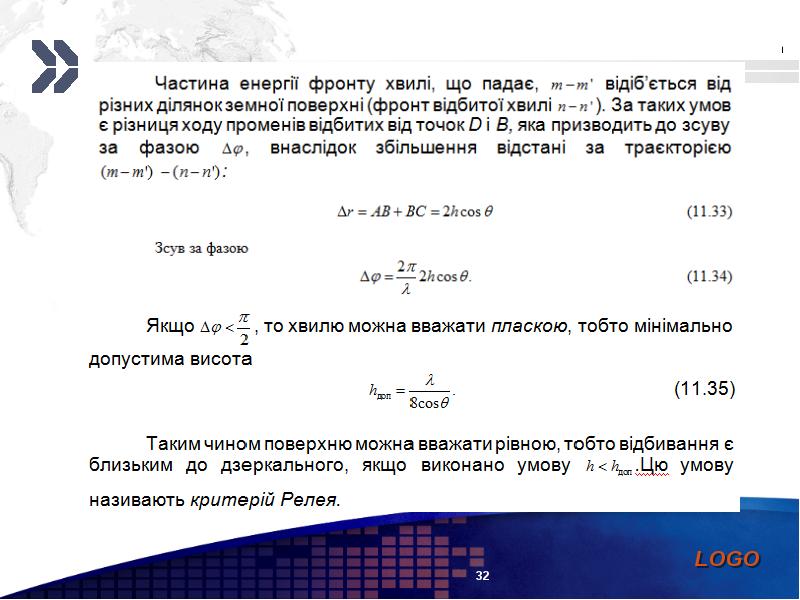

Пагорби можуть екранувати область поширення радіохвиль, що може призвести до послаблення електромагнітної хвилі. Тому антени повинні бути підняті так, щоб перша зона Френеля розташовувалась над пагорбами. Пагорби можуть екранувати область поширення радіохвиль, що може призвести до послаблення електромагнітної хвилі. Тому антени повинні бути підняті так, щоб перша зона Френеля розташовувалась над пагорбами. Закони геометричної оптики є прийнятними, якщо промінь падає на гладку поверхню. Але через нерівність Землі радіохвилі відбиваються у різних напрямках (і у зворотному також). Це відбиття має назву розсіяне.

11.5. Висновки

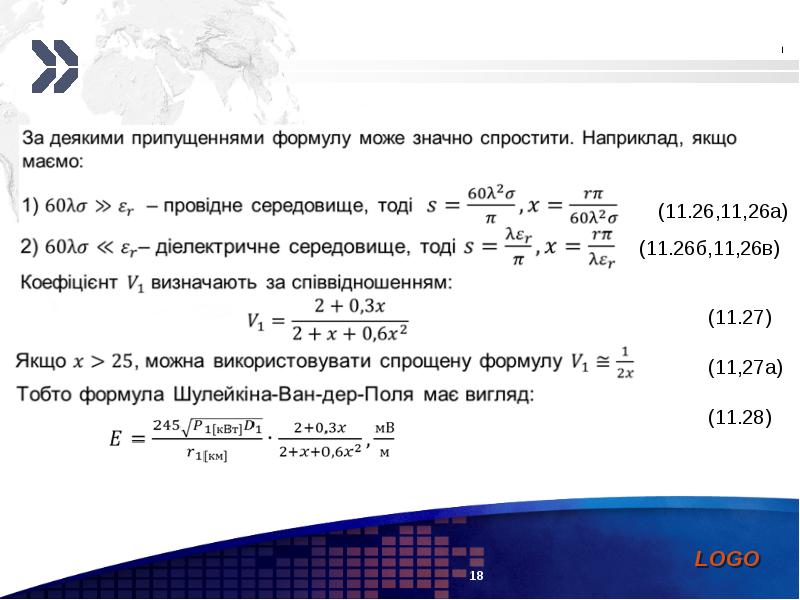

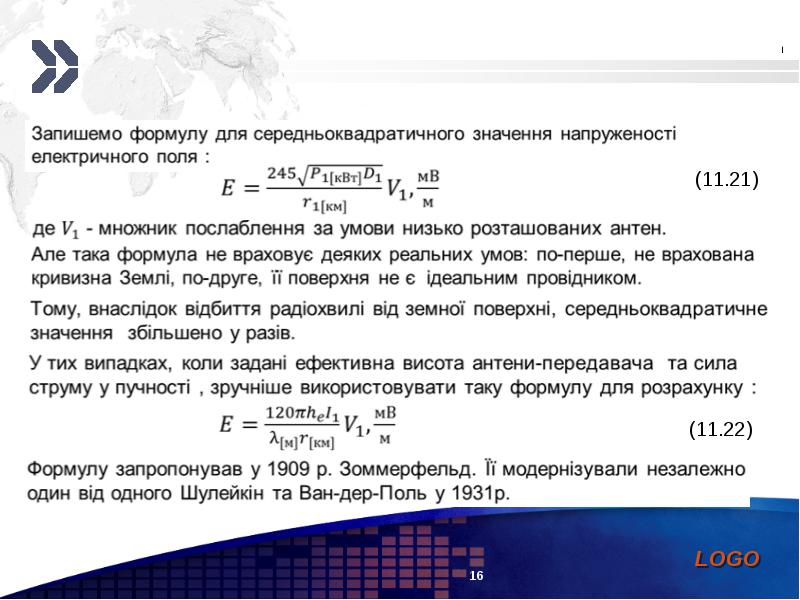

7. Формулу Шулейкіна-Ван-дер-Поля використовують для розрахунку ліній гекто-, кіло-, міріаметрових хвиль у випадку низько розташованих антен. 7. Формулу Шулейкіна-Ван-дер-Поля використовують для розрахунку ліній гекто-, кіло-, міріаметрових хвиль у випадку низько розташованих антен. 8. Над морем коефіцієнт V спадає повільніше, ніж над суходолом, але у крайніх точках вони рівні. 9. Під час врахування кривизни Землі процес відбиття радіохвиль супроводжено деяким розсіянням енергії, що призводить до послаблення поля відбитої хвилі. 10. Для визначення впливу дифракції на процес поширення радіохвиль у випадку піднятих передаючої та приймальної антен трасу розбивають на три зони: зона освітленості, зона напівтіні, зона тіні. 11. Для піднятих антен теж використовують інтерференційні формулами, але в формулах геометричний радіус Землі змінюють на еквівалентний.
