Лекция № 9 1. Содержание чертежа (эскиза) детали 1.1 Изображения, дающие полное представление о форме детали (ГОСТ 2.305-68) 1.2 Размеры с предельными отклонениями (ГОСТ 2.307-68) 1.3 Предельные отклонения формы и расположения поверхностей (ГОСТ 2.308-79) 1.4 Указания о шероховатости поверхностей (ГОСТ 2.309-73) 1.5 Указания о покрытии, термообработке и других технологических требованиях Сведения о материале, из которого предстоит изготавливать деталь

Эскиз – чертеж, выполненный без применения чертежного инструмента (от руки) и точного соблюдения стандартного масштаба (в глазомерном масштабе). При этом должна сохраняться пропорция в размерах отдельных элементов и всей детали в целом. Эскиз – чертеж, выполненный без применения чертежного инструмента (от руки) и точного соблюдения стандартного масштаба (в глазомерном масштабе). При этом должна сохраняться пропорция в размерах отдельных элементов и всей детали в целом. Эскизы выполняют при разработке новой конструкции, при составлении рабочего чертежа уже имеющейся детали и при необходимости изготовления детали по самому эскизу. По содержанию к эскизам предъявляются такие же требования, что и к рабочим чертежам.

«Изображения – виды, разрезы, сечения» (ГОСТ 2.305-68 ) Изображение в общем случае можно рассматривать как проекцию пространственного объекта на плоскость. Изображения выполняются с помощью метода прямоугольного (ортогонального) проецирования. Бывает, что для чертежей деталей, приборов и других устройств трех основных плоскостей проекций оказывается недостаточно, тогда объект проецируют на дополнительные плоскости проекций. При этом объект предполагается расположенным между наблюдателем и соответствующей плоскостью проекций. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о формах и размерах предмета. Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о формах и размерах предмета.

За основные плоскости проекций принимаются шесть граней куба, которые совмещают в одну плоскость. За основные плоскости проекций принимаются шесть граней куба, которые совмещают в одну плоскость.

Если чертеж выполнен на одном листе бумаги и основные виды расположены в проекционной связи, то их не надписывают. Исключением из этого правила является случаи, когда виды смещены относительно главного изображения или виды выполнены не на одном листе с главным изображением. В этих случаях направление взгляда обозначают стрелкой и буквой русского алфавита, а над изображением на "новом" месте подписывают эту же букву. Если чертеж выполнен на одном листе бумаги и основные виды расположены в проекционной связи, то их не надписывают. Исключением из этого правила является случаи, когда виды смещены относительно главного изображения или виды выполнены не на одном листе с главным изображением. В этих случаях направление взгляда обозначают стрелкой и буквой русского алфавита, а над изображением на "новом" месте подписывают эту же букву.

Дополнительный вид применяют, если какая-либо часть предмета не может быть показана ни на одном из основных видов без искажения ее формы и размеров. Дополнительный вид применяют, если какая-либо часть предмета не может быть показана ни на одном из основных видов без искажения ее формы и размеров.

Местный вид – это изображение отдельного ограниченного места на поверхности предмета. Местный вид – это изображение отдельного ограниченного места на поверхности предмета.

Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней. Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней. Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.

Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций на: Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций на: горизонтальные; вертикальные ( фронтальный и профильный); наклонные. В зависимости от числа секущих плоскостей разрезы разделяются на: простые; сложные.

Простые разрезы

Простые разрезы

Если предмет проецируется в форме симметричной фигуры, допускается в одном изображении соединять половину вида с половиной соответствующего разреза. Разделяющей линией служит ось симметрии фигуры (тонкая штрихпунктирная линия). В этом случае невидимый контур предмета не показывают. Если предмет проецируется в форме симметричной фигуры, допускается в одном изображении соединять половину вида с половиной соответствующего разреза. Разделяющей линией служит ось симметрии фигуры (тонкая штрихпунктирная линия). В этом случае невидимый контур предмета не показывают.

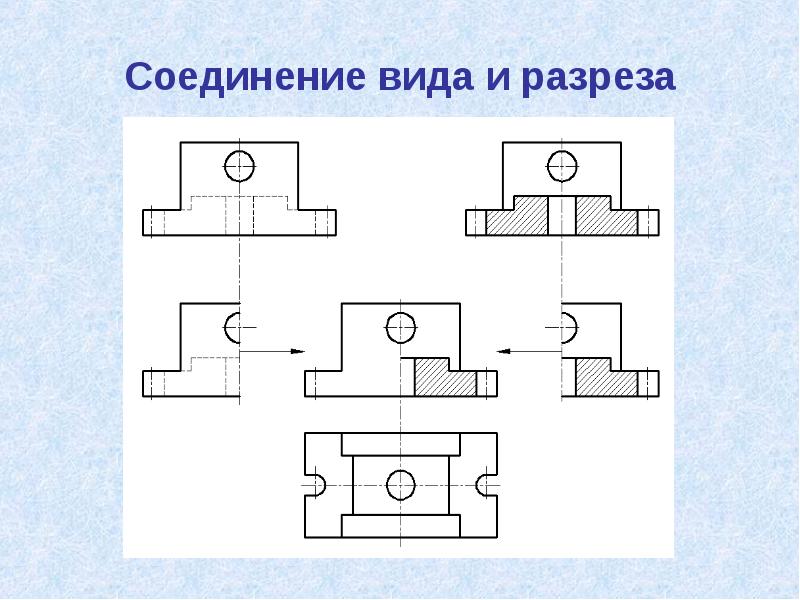

Соединение вида и разреза

Если контурная линия предмета совпадает с осью симметрии, то границу между видом и разрезом указывают волнистой линией обрыва. Если контурная линия предмета совпадает с осью симметрии, то границу между видом и разрезом указывают волнистой линией обрыва.

Сложные разрезы: Сложные разрезы: ступенчатый (секущие плоскости параллельны);

Сложные разрезы: Сложные разрезы: - ломаный (секущие плоскости пересекаются). При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда.

Ломаный разрез

Местный разрез служит для выяснения устройства предмета лишь в отдельном, ограниченном месте. Местный разрез служит для выяснения устройства предмета лишь в отдельном, ограниченном месте.

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. Сечения, не входящие в состав разреза разделяют на: вынесенные наложенные

Целесообразней использовать вынесенные сечения. Их допускается располагать в разрыве между частями одного и того же вида. Целесообразней использовать вынесенные сечения. Их допускается располагать в разрыве между частями одного и того же вида.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью.

Если сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы.

Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующего графического и других пояснений в отношении формы, размеров и иных данных. Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующего графического и других пояснений в отношении формы, размеров и иных данных.

Условности и упрощения Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т.п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.

Такие детали, как винты, заклепки, шпонки, непустотелые валы, шпиндели и т.п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями.

Обозначения графические материалов и правила их нанесения на чертежах (ГОСТ2.306-68) Линии штриховки выполняют под углом 45 градусов к рамке чертежа. Если направление штриховки совпадает с направлением линий контура, разрешается выполнять штриховку под углом 30 и 60 градусов. Линии штриховки можно наносить с наклоном вправо или влево, но обязательно в одну сторону для всех разрезов и сечений одной и той же детали. Расстояние между линиями штриховки берут в пределах 1 – 10 мм (в зависимости от материала и площади штриховки). Для металла рекомендуется расстояние 2 – 4 мм. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показать зачерненными.

Нанесение размеров и предельных отклонений (ГОСТ 2.307-68) Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже. Основанием для определения требуемой точности изделия при изготовлении являются указанные на чертеже предельные отклонения размеров, а также предельные отклонения формы и расположения поверхностей. Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными (в технических требованиях записывают: «*Размеры для справок») .

К справочным относят следующие размеры: один из размеров замкнутой цепи; размеры, перенесенные с чертежей изделий-заготовок; размеры, определяющие положение элементов детали, подлежащих обработке по другой детали; размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции; размеры на сборочном чертеже, перенесенные с чертежей деталей и используемые в качестве установочных и присоединительных.

Группа основных размеров детали – это размеры детали в целом, определяемые размерами ее отдельных частей, из которых деталь состоит. Группа основных размеров детали – это размеры детали в целом, определяемые размерами ее отдельных частей, из которых деталь состоит. Другая группа размеров – это размеры, определяющие взаимное расположение частей детали. Для измерения и проставления этих размеров на детали выбирают базу, от которой ведут отсчет. Базами могу служить торцевые поверхности детали, ее оси симметрии.

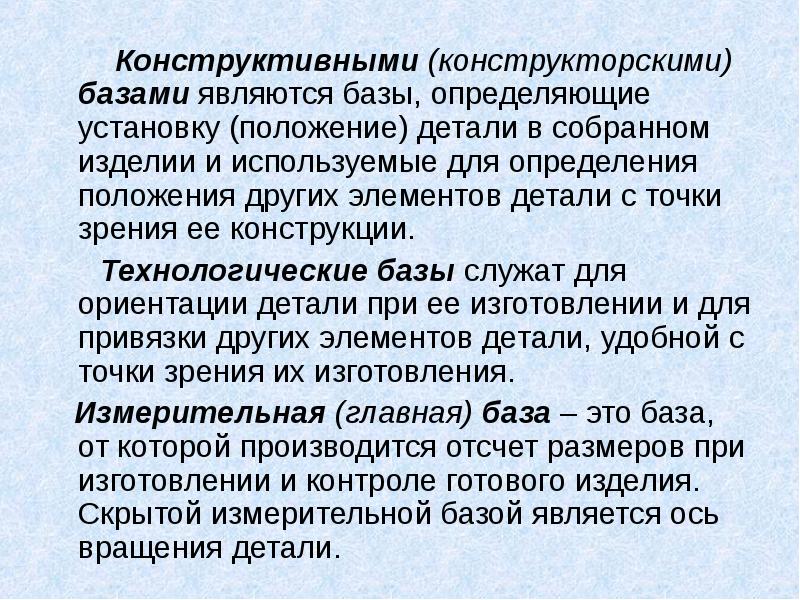

Конструктивными (конструкторскими) базами являются базы, определяющие установку (положение) детали в собранном изделии и используемые для определения положения других элементов детали с точки зрения ее конструкции. Конструктивными (конструкторскими) базами являются базы, определяющие установку (положение) детали в собранном изделии и используемые для определения положения других элементов детали с точки зрения ее конструкции. Технологические базы служат для ориентации детали при ее изготовлении и для привязки других элементов детали, удобной с точки зрения их изготовления. Измерительная (главная) база – это база, от которой производится отсчет размеров при изготовлении и контроле готового изделия. Скрытой измерительной базой является ось вращения детали.

Способы простановки размеров Простановка размеров цепочкой применяется тогда, когда нужно точно получить размеры отдельных участков (элементов), а не суммарный размер. Размерная цепь не должна быть замкнутой (один из размеров цепи должен остаться свободным).

Способы простановки размеров Способы простановки размеров

Требования к нанесению размеров
