🗊Презентация Создание беспроводной сети

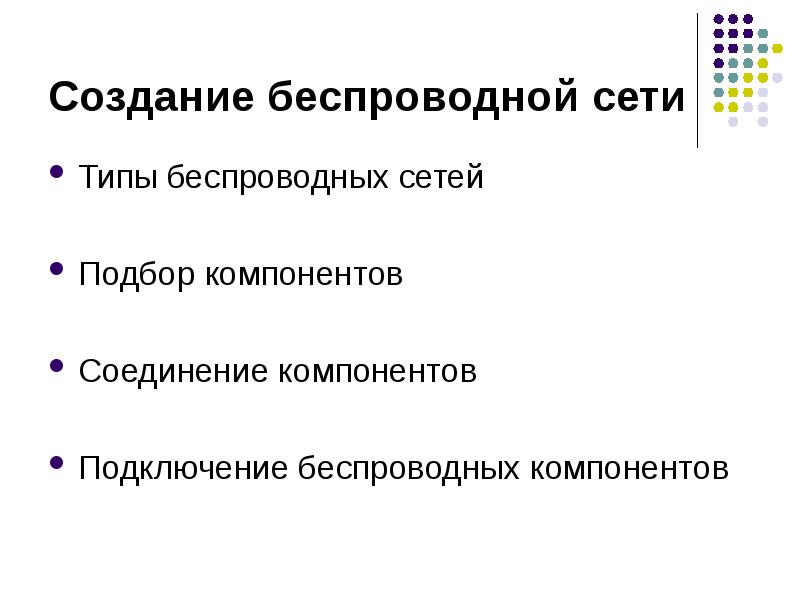

Создание беспроводной сети Типы беспроводных сетей Подбор компонентов Соединение компонентов Подключение беспроводных компонентов

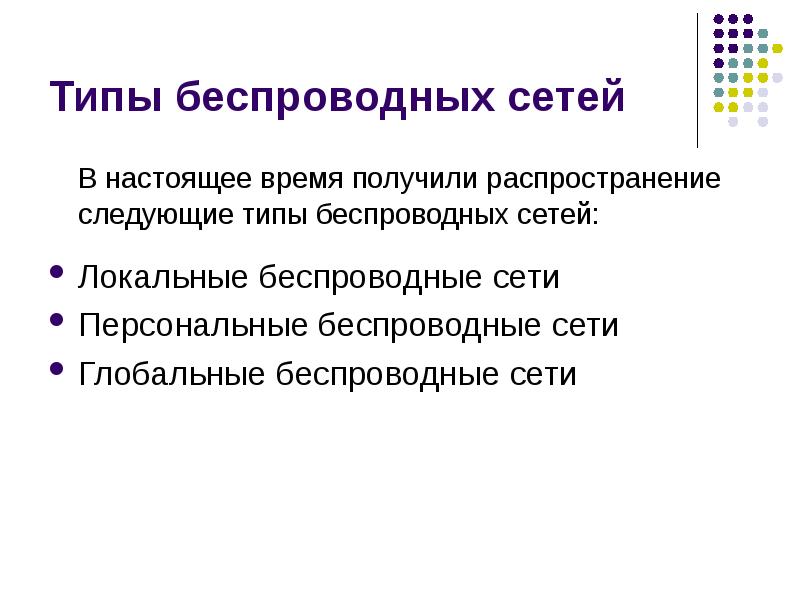

Типы беспроводных сетей В настоящее время получили распространение следующие типы беспроводных сетей: Локальные беспроводные сети Персональные беспроводные сети Глобальные беспроводные сети

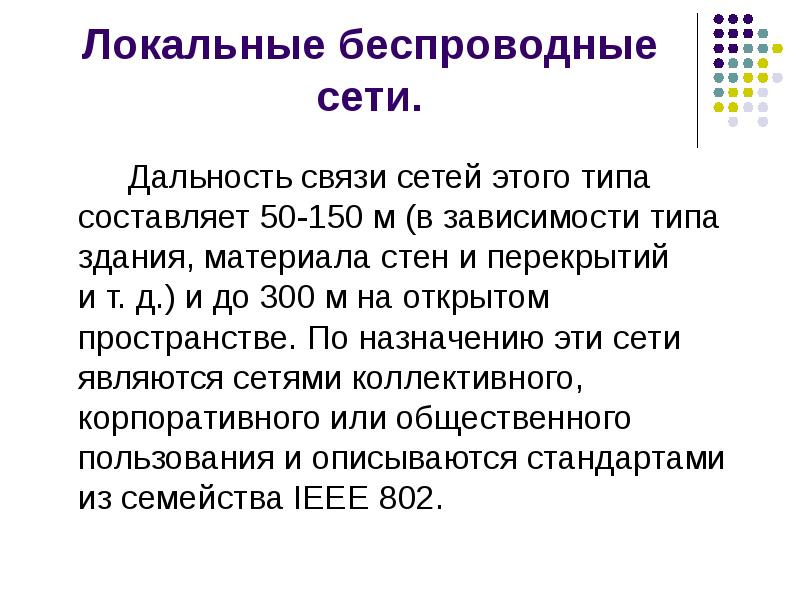

Локальные беспроводные сети. Дальность связи сетей этого типа составляет 50-150 м (в зависимости типа здания, материала стен и перекрытий и т. д.) и до 300 м на открытом пространстве. По назначению эти сети являются сетями коллективного, корпоративного или общественного пользования и описываются стандартами из семейства IEEE 802.

Режимы работы локальных беспроводных сетей Локальные беспроводные сети могут функционировать в следующих режимах: Ad Hoc Infrastructure Mode

Режим Ad Hoc Ad Hoc самый простой режим работы локальной беспроводной сети.

Иногда для описания этого режима используют синоним «одноранговая сеть» (Peer to Peer). Компьютеры и другие аппаратные компоненты, образующие подобную сеть, могут связываться непосредственно друг с другом. Единствен­ное, что для этого требуется, — оборудовать каждый компьютер беспроводным адаптером. Иногда для описания этого режима используют синоним «одноранговая сеть» (Peer to Peer). Компьютеры и другие аппаратные компоненты, образующие подобную сеть, могут связываться непосредственно друг с другом. Единствен­ное, что для этого требуется, — оборудовать каждый компьютер беспроводным адаптером. Преимущества этого режима очевидны — простота применяемого оборудования, а также легкость настройки. Недостатки — невозможность подключения к другим сетям (в том числе и к Интернету), а также ограниченная дальность связи. Этот режим работы беспроводной локальной сети рекомендуется использовать в том случае, когда вы развертываете временную сеть, предназначенную исклю­чительно для обмена данными между рабочими станциями.

Режим Infrastructure Mode Режим Infrastructure Mode рекомендуется выбирать если развертывается стационарная беспроводная локальная сеть, которая должна подключаться к обычным «кабельным» сетям или непосредственно к Интернету, а также охватывает большую территорию. Компоненты подобных сетей обмениваются данными не напрямую, а посредством точки доступа (access point)

Сети, в состав которых входит точка доступа, называются также инфраструктурными сетями. Сети, в состав которых входит точка доступа, называются также инфраструктурными сетями. В инфраструктурных сетях обмен данными с точками доступа осуществляется в двух режимах: BSS (Basic Service Set - базовый набор услуг); ESS (Extended Service Set — расширенный набор услуг). Режим BSS является *классическим* и определяет обмен данными в беспроводной сети исключительно через единственную точку доступа. Эта же точка доступа может исполнять роль моста во внешнюю сеть, включая Интернет. В режиме ESS сеть приобретает более сложную структуру — своего рода суперсеть, объединяющая несколько сетей, работающих в режиме BSS. Это означает, что в беспроводной сети функционируют несколько точек доступа, причем информация между ними может передаваться как с помощью обычных кабельных каналов связи, так и посредством радиоканалов. В последнем случае имеется дело с радиомостами.

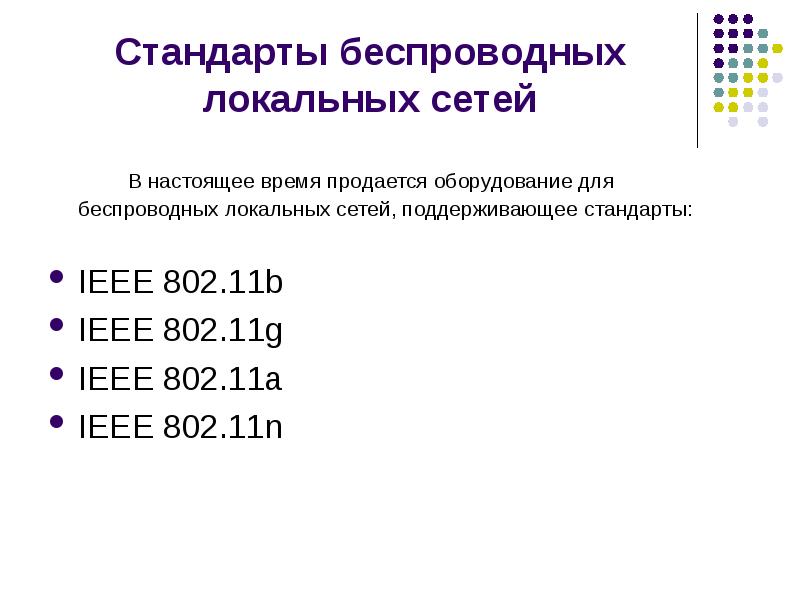

Стандарты беспроводных локальных сетей В настоящее время продается оборудование для беспроводных локальных сетей, поддерживающее стандарты: IEEE 802.11b IEEE 802.11g IEEE 802.11a IEEE 802.11n

Персональные беспроводные сети Персональные беспроводные сети передачи информации обеспечивают обмен информацией между устройствами в радиусе от десятков сантиметров до 10 М (максимум несколько десятков метров). Простейший пример таких устройств — пульт дистанционного управления телевизором, работающий в инфракрасном диапазоне. Несмотря на примитивность выполняемых функций, поддерживаемые этими устройствами протоколы обмена вполне отвечают простейшим требованиям сетевых протоколов. ИК-порты в компьютерах и периферийных устройствах (протоколы IrDA). Однако связь в ИК-диапазоне обладает рядом недостатков, серьезнейший из которых — необходимость прямой видимости между приемником и передатчиком. Поэтому основная область применения ИК-сетей — обеспечение связи между компьютерами и периферийными устройствами.

Стандарты персональных беспроводных сетей Функционирование персональных беспроводных сетей (WPAN, Wireless Personal Network) осуществляется в соответствии с законами, определенными стандартами из семейства IEEE 802.15х: IEEE 802.15.1. (Bluetooth) IEEE 802.15.2. Описание взаимодействия между устройствами, относящимися к персональным и локальным беспроводным сетям. IEEE 802.15.3. (Разработан для высокоскоростных персональных беспроводных сетей (до 54 Мбит/с), работающих в диапазоне 2,4 ГГц. Обеспечивает поддержку сниженного энергопотребления. Сети, построенные на основе этого стандарта, называются пикосетями) IEEE 802.15.4. Этот стандарт определяет низкоскоростные персональные беспроводные сети (скорость передачи данных до 250 Кбит/с). Рабочий диапазон частот — 2,4 ГГц (16 каналов), 915 МГц (10 к.) и 868 МГц (1 к.). Область применения — дистанционное управление различными бытовыми приборами.

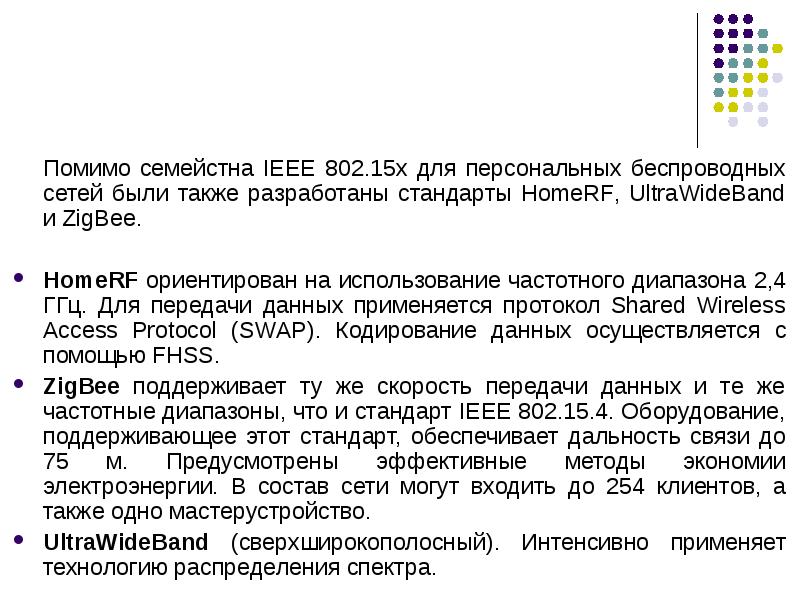

Помимо семейстна IEEE 802.15х для персональных беспроводных сетей были также разработаны стандарты HomeRF, UltraWideBand и ZigBee. Помимо семейстна IEEE 802.15х для персональных беспроводных сетей были также разработаны стандарты HomeRF, UltraWideBand и ZigBee. HomeRF ориентирован на использование частотного диапазона 2,4 ГГц. Для передачи данных применяется протокол Shared Wireless Access Protocol (SWAP). Кодирование данных осуществляется с помощью FHSS. ZigBee поддерживает ту же скорость передачи данных и те же частотные диапазоны, что и стандарт IEEE 802.15.4. Оборудование, поддерживающее этот стандарт, обеспечивает дальность связи до 75 м. Предусмотрены эффективные методы экономии электроэнергии. В состав сети могут входить до 254 клиентов, а также одно мастерустройство. UltraWideBand (сверхширокополосный). Интенсивно применяет технологию распределения спектра.

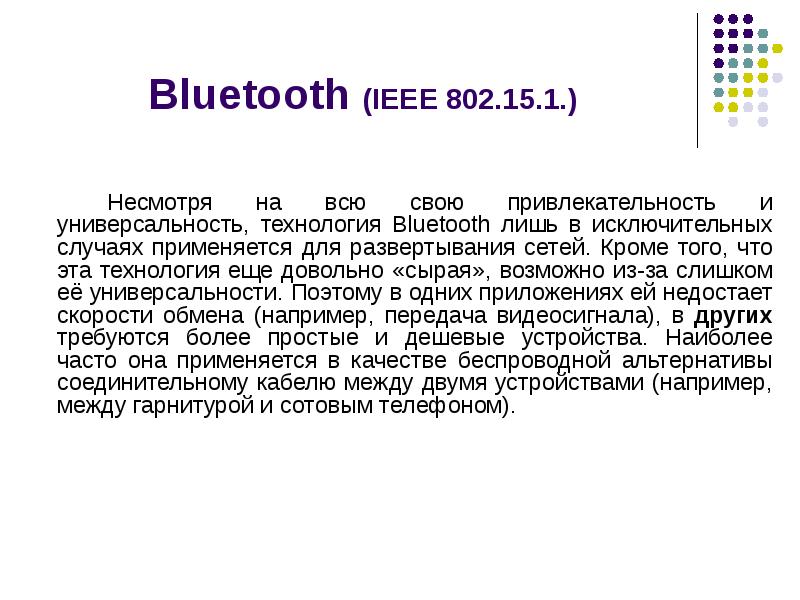

Bluetooth (IEEE 802.15.1.) Несмотря на всю свою привлекательность и универсальность, технология Bluetooth лишь в исключительных случаях применяется для развертывания сетей. Кроме того, что эта технология еще довольно «сырая», возможно из-за слишком её универсальности. Поэтому в одних приложениях ей недостает скорости обмена (например, передача видеосигнала), в других требуются более простые и дешевые устройства. Наиболее часто она применяется в качестве беспроводной альтернативы соединительному кабелю между двумя устройствами (например, между гарнитурой и сотовым телефоном).

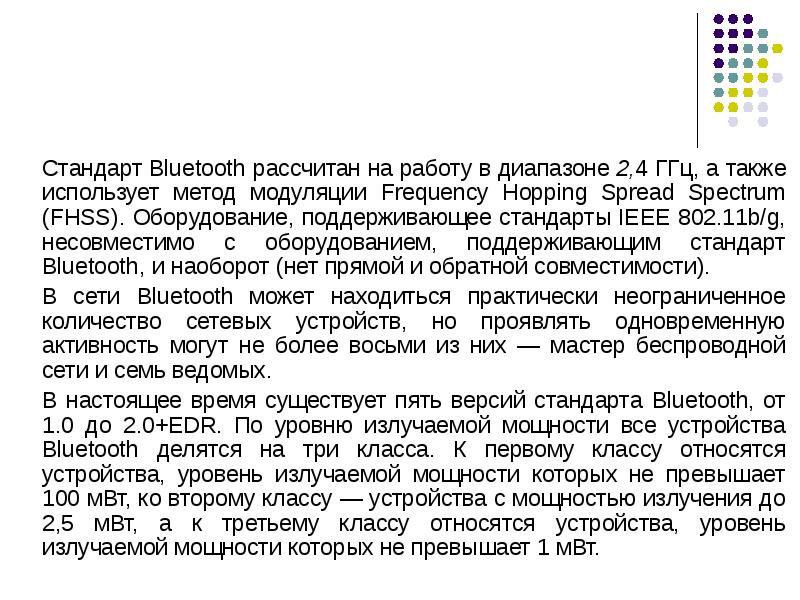

Стандарт Bluetooth рассчитан на работу в диапазоне 2,4 ГГц, а также использует метод модуляции Frequency Hopping Spread Spectrum (FHSS). Оборудование, поддерживающее стандарты IEEE 802.11b/g, несовместимо с оборудованием, поддерживающим стандарт Bluetooth, и наоборот (нет прямой и обратной совместимости). Стандарт Bluetooth рассчитан на работу в диапазоне 2,4 ГГц, а также использует метод модуляции Frequency Hopping Spread Spectrum (FHSS). Оборудование, поддерживающее стандарты IEEE 802.11b/g, несовместимо с оборудованием, поддерживающим стандарт Bluetooth, и наоборот (нет прямой и обратной совместимости). В сети Bluetooth может находиться практически неограниченное количество сетевых устройств, но проявлять одновременную активность могут не более восьми из них — мастер беспроводной сети и семь ведомых. В настоящее время существует пять версий стандарта Bluetooth, от 1.0 до 2.0+EDR. По уровню излучаемой мощности все устройства Bluetooth делятся на три класса. К первому классу относятся устройства, уровень излучаемой мощности которых не превышает 100 мВт, ко второму классу — устройства с мощностью излучения до 2,5 мВт, а к третьему классу относятся устройства, уровень излучаемой мощности которых не превышает 1 мВт.

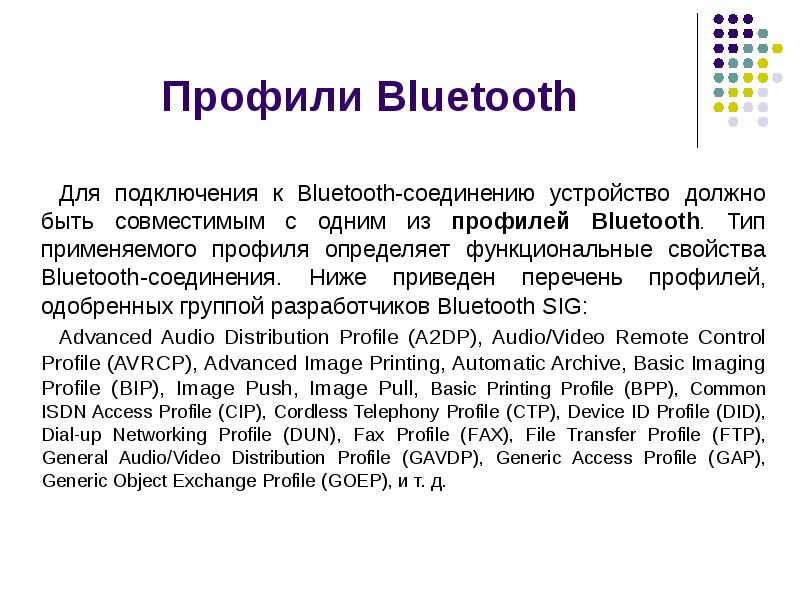

Профили Bluetooth Для подключения к Bluetooth-соединению устройство должно быть совместимым с одним из профилей Bluetooth. Тип применяемого профиля определяет функциональные свойства Bluetooth-соединения. Ниже приведен перечень профилей, одобренных группой разработчиков Bluetooth SIG: Advanced Audio Distribution Profile (A2DP), Audio/Video Remote Control Profile (AVRCP), Advanced Image Printing, Automatic Archive, Basic Imaging Profile (BIP), Image Push, Image Pull, Basic Printing Profile (BPP), Common ISDN Access Profile (CIP), Cordless Telephony Profile (CTP), Device ID Profile (DID), Dial-up Networking Profile (DUN), Fax Profile (FAX), File Transfer Profile (FTP), General Audio/Video Distribution Profile (GAVDP), Generic Access Profile (GAP), Generic Object Exchange Profile (GOEP), и т. д.

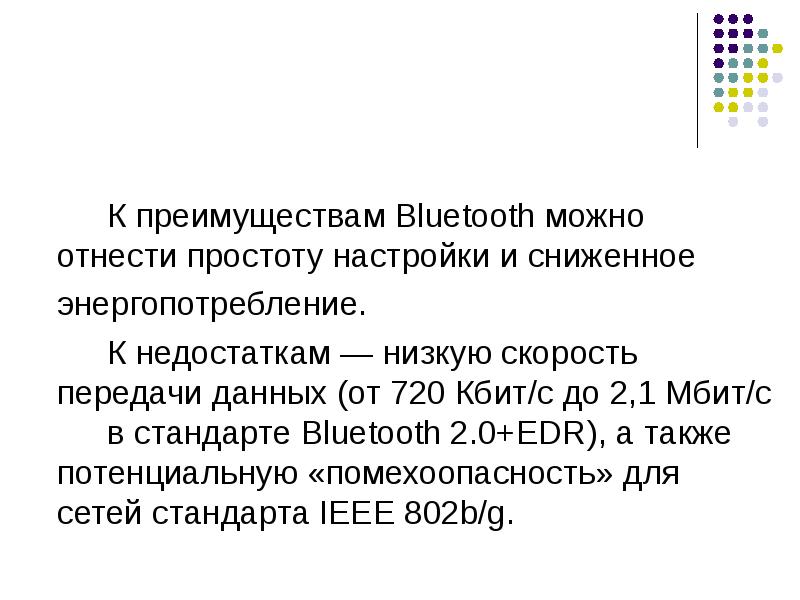

К преимуществам Bluetooth можно отнести простоту настройки и сниженное К преимуществам Bluetooth можно отнести простоту настройки и сниженное энергопотребление. К недостаткам — низкую скорость передачи данных (от 720 Кбит/с до 2,1 Мбит/с в стандарте Bluetooth 2.0+EDR), а также потенциальную «помехоопасность» для сетей стандарта IEEE 802b/g.

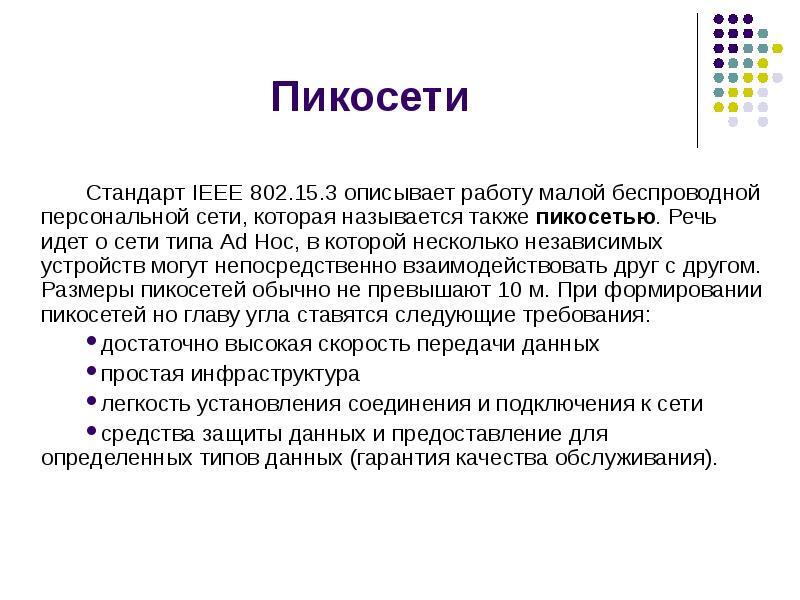

Пикосети Стандарт IEEE 802.15.3 описывает работу малой беспроводной персональной сети, которая называется также пикосетью. Речь идет о сети типа Ad Hoc, в которой несколько независимых устройств могут непосредственно взаимодействовать друг с другом. Размеры пикосетей обычно не превышают 10 м. При формировании пикосетей но главу угла ставятся следующие требования: достаточно высокая скорость передачи данных простая инфраструктура легкость установления соединения и подключения к сети средства защиты данных и предоставление для определенных типов данных (гарантия качества обслуживания).

Пикосеть может объединять несколько устройств, одно из которых выполняет функции сетевого координатора (PNC, piconet coordinator), вследствие чего полной аналогии с сетями Ad Hoc все же не получается. Пикосеть может объединять несколько устройств, одно из которых выполняет функции сетевого координатора (PNC, piconet coordinator), вследствие чего полной аналогии с сетями Ad Hoc все же не получается.

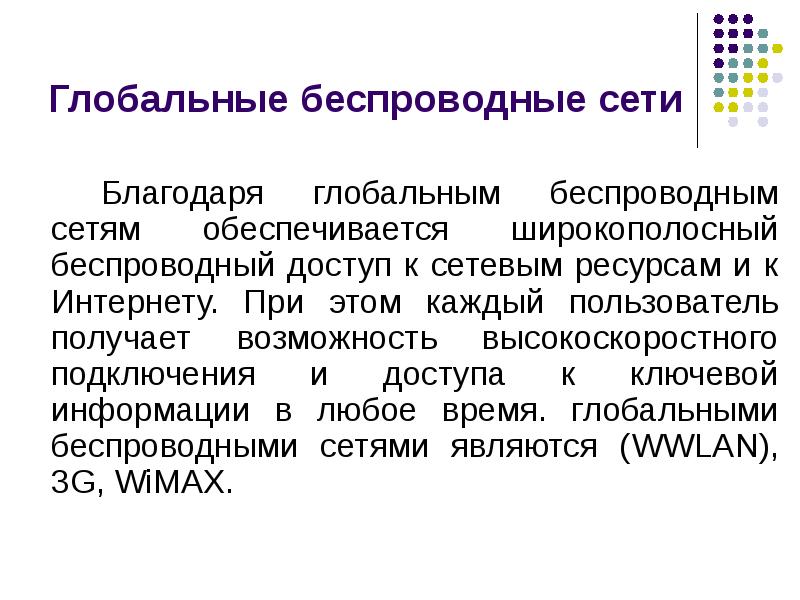

Глобальные беспроводные сети Благодаря глобальным беспроводным сетям обеспечивается широкополосный беспроводный доступ к сетевым ресурсам и к Интернету. При этом каждый пользователь получает возможность высокоскоростного подключения и доступа к ключевой информации в любое время. глобальными беспроводными сетями являются (WWLAN), 3G, WiMAX.

Стандарты глобальных беспроводных сетей Институт IEEE установил следующие стандарты, описывающие глобальные беспроводные сети: IEEE 802.16 для городской сети (Metropolitan Area Network, MAN); IEEE 802.20 для глобальной сети (Wide Area Network, WAN).

Сети WiMAX Сети Wi-Fi появились в конце прошлого века, и в первое время предоставляемых ими возможностей вполне хватало пользователям. Но спустя время возникла необходимость в беспроводных сетях, обеспечивающих передачу больших объемов информации на расстояние до 50-70 км. В начале 2000 года в целях изучения различных решений и выработки единых правил построения систем широкополосной беспроводной связи организацией IEEE был создан рабочий комитет 802.16. Первоначально он сосредоточился на вопросах стандартизации систем LMDS диапазона 28-30 ГГц, однако вскоре полномочия комитета были распространены на область частот от 2 до 66 ГГц и в его составе образовано несколько рабочих групп.

В следующем перечне указаны преимущества систем, основанных на стандарте 802.16: В следующем перечне указаны преимущества систем, основанных на стандарте 802.16: высокие скорости передачи данных; относительно низкая стоимость установки оборудования; способность преодолеть физические ограничения, свойственные традиционной кабельной инфраструктуре.

Группа 802.16.1 разрабатывает спецификации радиоинтерфейса для систем, использующих диапазон 10-66 ГГц. Группа 802.16.1 разрабатывает спецификации радиоинтерфейса для систем, использующих диапазон 10-66 ГГц. Группа 802.16.2 занимается вопросами сосуществования сетей фиксированного широкополосного доступа, работающими в нелицензируемых диапазонах 5-6 ГГц Группа 802.11.3 подготавливает спецификации радиоинтерфейса для лицензируемых систем диапазона 2-11 ГГц. (Содействие ускоренному развертыванию систем MMDS)

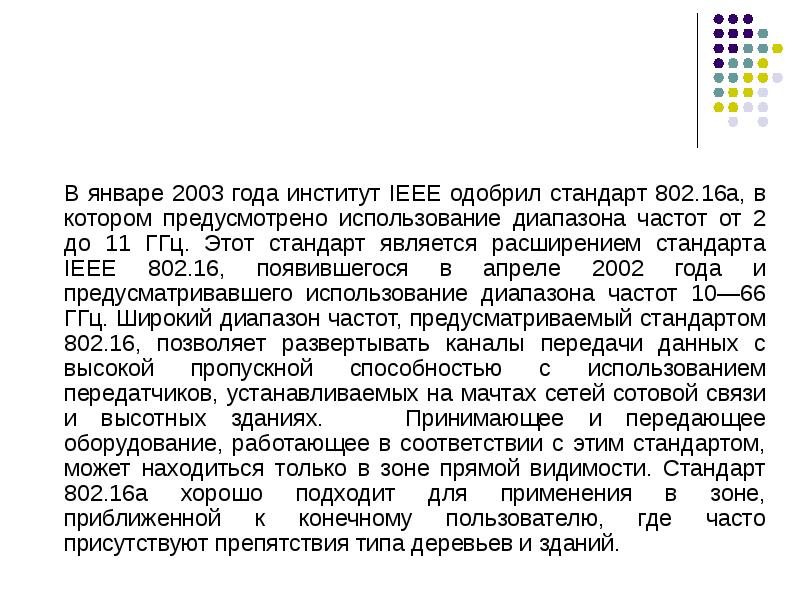

В январе 2003 года институт IEЕЕ одобрил стандарт 802.16а, в котором предусмотрено использование диапазона частот от 2 до 11 ГГц. Этот стандарт явля­ется расширением стандарта IEEE 802.16, появившегося в апреле 2002 года и предусматривавшего использование диапазона частот 10—66 ГГц. Широкий диапазон частот, предусматриваемый стандартом 802.16, позволяет развертывать каналы передачи данных с высокой пропускной способностью с использованием передатчиков, устанавливаемых на мачтах сетей сотовой связи и вы­сотных зданиях. Принимающее и передающее оборудование, работающее в соответствии с этим стандартом, может находиться только в зоне прямой видимости. Стандарт 802.16а хорошо подходит для применения в зоне, приближенной к конечному пользователю, где часто присутствуют препятствия типа деревьев и зданий. В январе 2003 года институт IEЕЕ одобрил стандарт 802.16а, в котором предусмотрено использование диапазона частот от 2 до 11 ГГц. Этот стандарт явля­ется расширением стандарта IEEE 802.16, появившегося в апреле 2002 года и предусматривавшего использование диапазона частот 10—66 ГГц. Широкий диапазон частот, предусматриваемый стандартом 802.16, позволяет развертывать каналы передачи данных с высокой пропускной способностью с использованием передатчиков, устанавливаемых на мачтах сетей сотовой связи и вы­сотных зданиях. Принимающее и передающее оборудование, работающее в соответствии с этим стандартом, может находиться только в зоне прямой видимости. Стандарт 802.16а хорошо подходит для применения в зоне, приближенной к конечному пользователю, где часто присутствуют препятствия типа деревьев и зданий.

Как правило, сеть стандарта 802.16а состоит из базовой станции, установлен­ной на здании или башне, которая связывается с точкой доступа, имеющей, в свою очередь, связь со станциями абонента, расположенными в домах или офисах (рис. 3,7). Стандарт 802.16а подразумевает дальность связи до 50 км с типичным радиусом ячейки 7-10 км. Как правило, сеть стандарта 802.16а состоит из базовой станции, установлен­ной на здании или башне, которая связывается с точкой доступа, имеющей, в свою очередь, связь со станциями абонента, расположенными в домах или офисах (рис. 3,7). Стандарт 802.16а подразумевает дальность связи до 50 км с типичным радиусом ячейки 7-10 км.

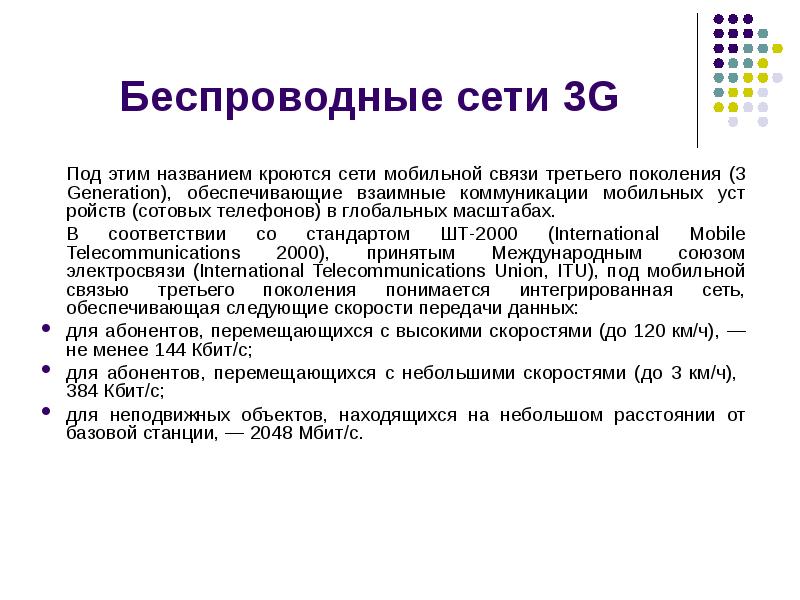

Беспроводные сети 3G Под этим названием кроются сети мобильной связи третьего поколения (3 Generation), обеспечивающие взаимные коммуникации мобильных уст­ройств (сотовых телефонов) в глобальных масштабах. В соответствии со стандартом ШТ-2000 (International Mobile Telecommunications 2000), принятым Международным союзом электросвязи (International Telecommunications Union, ITU), под мобильной связью третьего поколения по­нимается интегрированная сеть, обеспечивающая следующие скорости переда­чи данных: для абонентов, перемещающихся с высокими скоростями (до 120 км/ч), — не менее 144 Кбит/с; для абонентов, перемещающихся с небольшими скоростями (до 3 км/ч), 384 Кбит/с; для неподвижных объектов, находящихся на небольшом расстоянии от базовой станции, — 2048 Мбит/с.

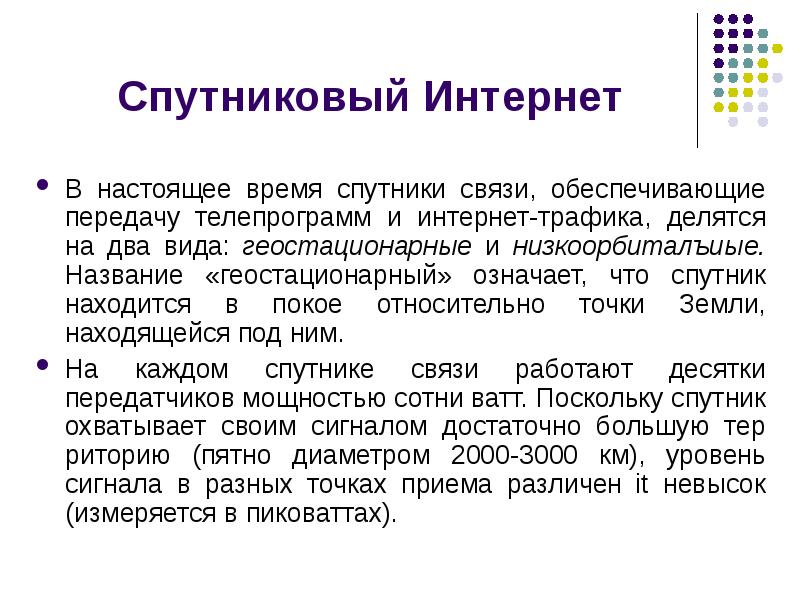

Спутниковый Интернет В настоящее время спутники связи, обеспечивающие передачу телепрограмм и интернет-трафика, делятся на два вида: геостационарные и низкоорбиталъиые. Название «геостационарный» означает, что спутник находится в покое относи­тельно точки Земли, находящейся под ним. На каждом спутнике связи работают десятки передатчиков мощностью сотни ватт. Поскольку спутник охватывает своим сигналом достаточно большую тер­риторию (пятно диаметром 2000-3000 км), уровень сигнала в разных точках приема различен it невысок (измеряется в пиковаттах).

Поскольку спутниковый канал асимметричен (передача данных происходит со скоростью 56 Кбит/с, а приём со скоростью 384 Кбит/с и больше), работа в Интернете будет в большей степени зависеть от применяемого наземного канала связи. Поскольку спутниковый канал асимметричен (передача данных происходит со скоростью 56 Кбит/с, а приём со скоростью 384 Кбит/с и больше), работа в Интернете будет в большей степени зависеть от применяемого наземного канала связи.

Подбор компонентов Любая беспроводная сеть, подобно детскому конструктору, создается на базе отдельных «кубиков». И от качества этих «кубиков», их способности выполнять требуемые задачи напрямую зависит качество беспроводной сети в целом.

Развёртывание персональных беспроводных сетей Рис. 4.1. Один из распространенных USB-адаптеров карманного формата Не забывайте о том, что, согласно спецификации USB, поддерживается «горя­чая* замена компонентов. На практике это означает, что вы можете подключать такой адаптер в разъем USB работающего компьютера, и по прошествии неко­торого времени устройство обнаруживается системой, о чем говорит соответст­вующее сообщение в строке состояния Windows. В комплект поставки В]uctootSi-адаптера входит ПО, позволяющее подключать и администрировать вашу персональную беспроводную есть. Например, в ком­плекте с адаптером ВТА-3100 поставляется программа BlueSoleil, главное окно которой показано на рис. 4.2. Рис. 4.2. Главный экран программы BlueSoleil Подробнее о выборе адаптеров Bluetooth мы поговорим чуть позднее, а сейчас отвлечемся на другие моменты. А именно, еще раз углубимся в «дебри» стан­дарта Bluetooth.

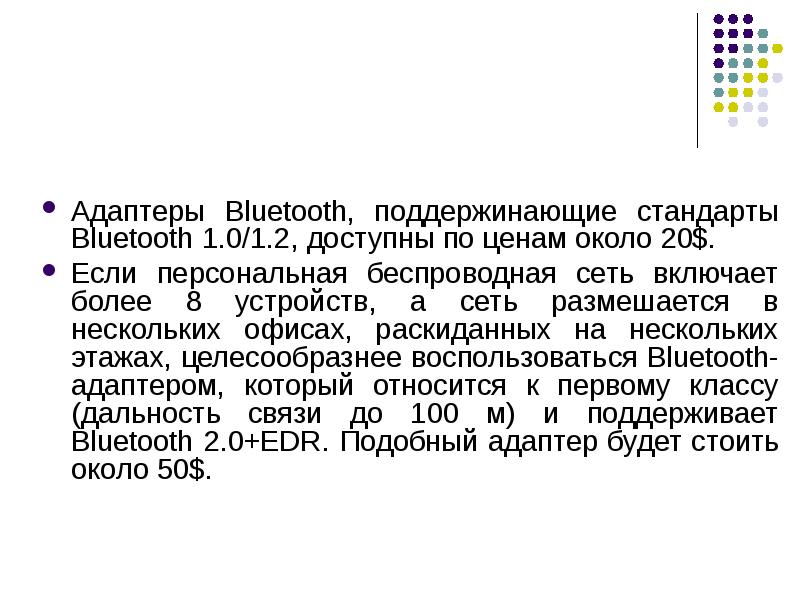

Адаптеры Bluetooth, поддержинающие стандарты Bluetooth 1.0/1.2, доступны по ценам около 20$. Адаптеры Bluetooth, поддержинающие стандарты Bluetooth 1.0/1.2, доступны по ценам около 20$. Если персональная беспроводная сеть включает более 8 устройств, а сеть размешается в нескольких офисах, раскиданных на нескольких этажах, целесообразнее воспользоваться Bluetooth-адаптером, который относится к первому классу (дальность связи до 100 м) и поддерживает Bluetooth 2.0+EDR. Подобный адаптер будет стоить около 50$.

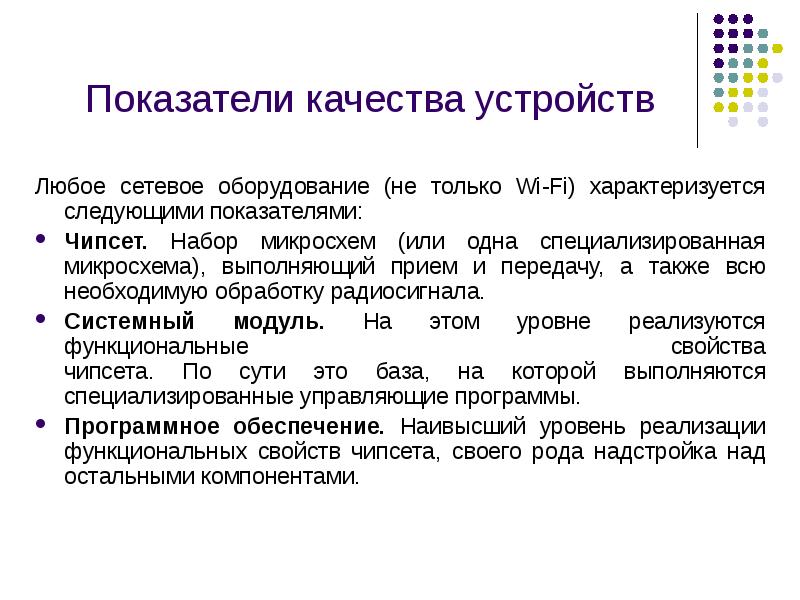

Показатели качества устройств Любое сетевое оборудование (не только Wi-Fi) характеризуется следующими показателями: Чипсет. Набор микросхем (или одна специализированная микросхема), выполняющий прием и передачу, а также всю необходимую обработку радиосигнала. Системный модуль. На этом уровне реализуются функциональные свойства чипсета. По сути это база, на которой выполняются специализированные управляющие программы. Программное обеспечение. Наивысший уровень реализации функциональных свойств чипсета, своего рода надстройка над остальными компонентами.

Подбираем сетевые компоненты А теперь рассмотрим подбор сетевых компонентов IEEE 802.1 b/g. Вкратце, оборудонание для сетей этого типа делится на три больших категории: беспроводные адаптеры для PC (внутренний интерфейс PCI и внешний USB); беспроводные адаптеры для ноутбуков (интерфейс PC Card и USB); беспроводные точки доступа (в том числе нтегрированные устройства, выполняющие функции мостов, маршрутизаторов и повторителей).

Сетевые компоненты для сети вида Ad Hoc Для сети Ad Hoc, где все участники равноправны, достаточно приобрести беспроводные адаптеры и сэкономить на приобретении точки доступа. Цены на беспроводные адаптеры колеблются в довольно широком диапазоне, начиная от 20$ и завершая несколькими сотнями.

Адаптеры Внешний адаптер Wi-Fi OfficeConnect 3CRUSB20075. Не самая дешевая модель (от 60 до 75$), но в данном случае выгодная.

Беспроводные адаптеры бывают внешние (с интерфейсом USB) и внутренние (с интерфейсом PCI). Этот адаптер можно приобрести за около 90$.

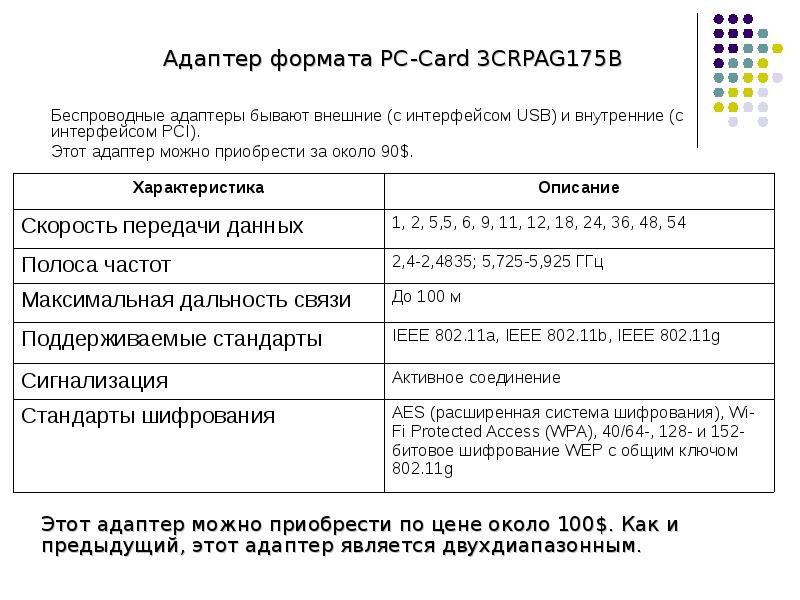

Беспроводные адаптеры бывают внешние (с интерфейсом USB) и внутренние (с интерфейсом PCI). Этот адаптер можно приобрести за около 90$.

Беспроводная точка доступа Эти устройства предназначены для формирования «моста», связывающего между собой кабельный и беспроводной сегменты сети, а также рабочие станции в инфраструктурной беспроводной сети. Благодаря этим устройствам в ряде случаев обеспечивается наиболее удобный способ организации сети. Точки доступа могут различаться внешне и предназначаться для выполнения разных задач. Это могут быть как простые и компактные мобильные, так и стационарные устройства. Они могут интегрироваться с Wi-Fi-адаптерами и маршрутизаторами. Цены на эти устройства варьируются в очень широком диапазоне — от сотни до тысяч долларов. Простая и недорогая такая точка доступа, от фирмы Gigabyte - модель GNA16B. Эта модель поддерживает протокол IEEE 802.11b, а ее стоимость не превышает 60$.

Если кроме передачи данных между компьютерами, объединенными в беспроводную сеть, предполагается организация доступа в Интернет с каждой сетевой станции с использованием DSL-технологии, кабельного модема или Ethernet-подключения, необходимо воспользоваться интегрированным устройством (маршрутизатор + беспроводная точка доступа). Если кроме передачи данных между компьютерами, объединенными в беспроводную сеть, предполагается организация доступа в Интернет с каждой сетевой станции с использованием DSL-технологии, кабельного модема или Ethernet-подключения, необходимо воспользоваться интегрированным устройством (маршрутизатор + беспроводная точка доступа). В данном случае маршрутизатор является шлюзом, который находится на стыке между локальной сетью и Интернетом. Подобные устройства оборудуются по меньшей мере двумя портами. Один порт именуется внутренним (LAN-порт). Именно к этому порту подключается локальная сеть. Второй порт (WAN-порт) применяется для подключения к Интернету. Обычно маршрутизаторы, предна­значенные для домашних, и офисных сетей, имеют один WAN-порт и от одного до четырех LAN-портов. Как правило, WAN-порт совместим со стандартом 10/100Base-TX, причем к нему можно подключать xDSL-модем либо кабель Ethernet. LAN-порты современных маршрутизаторов поддерживают стандарты 100Base-T.

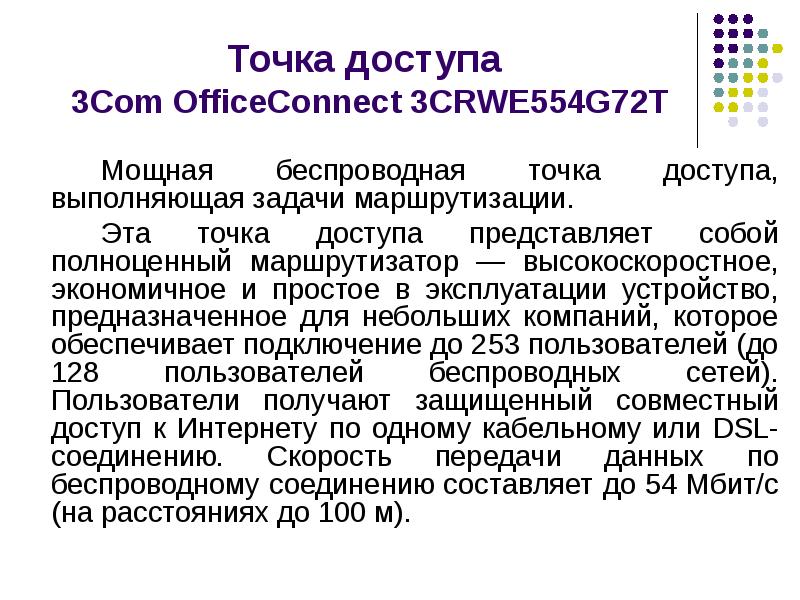

Точка доступа 3Com OfficeConnect 3CRWE554G72T Мощная беспроводная точка доступа, выполняющая задачи маршрутизации. Эта точка доступа представляет собой полноценный маршрутизатор — высокоскоростное, экономичное и простое в эксплуатации устройство, предназначенное для небольших компаний, которое обеспечивает подключение до 253 пользователей (до 128 пользователей беспроводных сетей). Пользователи получают защищенный совместный доступ к Интернету по одному кабельному или DSL-соединению. Скорость передачи данных по беспроводному соединению составляет до 54 Мбит/с (на расстояниях до 100 м).

Этот маршрутизатор поддерживает несколько методов IP-маршрутизации и обеспечения безопасности - функции IP-маршрутшации, статической маршрутизации, фильтрации по URL-адресам или ключевым словам, а также службу 3Com Content Filter. Стоимость этого устройства чуть больше 100$. Этот маршрутизатор поддерживает несколько методов IP-маршрутизации и обеспечения безопасности - функции IP-маршрутшации, статической маршрутизации, фильтрации по URL-адресам или ключевым словам, а также службу 3Com Content Filter. Стоимость этого устройства чуть больше 100$.

Увеличение радиуса действия беспроводной сети Если требуется увеличить радиус действия вашей беспроводной сети, воспользуйтесь точкой доступа с функцией повторителя (репитера). Например, можно воспользоваться повторителем WRE54g компании Linksys. Это устройство совместимо со стандартами IEEE 802.11b/g. Благодаря усилению сигнала дальность связи беспроводной сети увеличивается в 3-4 раза. Стоимость повторителя составляет около 100$.

Альтернативные способы увеличения дальности действия беспроводной сети Использование ретрансляторов вдоль пути следования сигнала. Именно так поступают специалисты в области обычной радиосвязи, развертывая радиорелейные линии. В качестве подобных ретрансляторов применяются точки доступа, работающие в режиме повторителя. Способ очень затратный. Применении Wi-Fi-антенны. Самый простой и дешевый способ. Совместное применения повторителей и направленных Wi-Fi - антенн. При подобной комбинации можно преодолевать расстояния составляющие десятки километров.

Wi-Fi - антенны По типу антенны подразделяются: Штыревые всенаправленные, их возможностей недостаточно, если планируется развертывание беспроводной сети максимального размера или при наличии препятствий между сетевыми рабочими станциями (например, железобетонные стены). Направленные, обладают значительным коэффициентом усиления (обычно больше 10 дБ), благодаря чему дальность уверенного приема радиосигнала увеличивается до нескольких километров (на открытой местности), при использовании в закрытых помещениях такой антенне вполне преодолеть стандартную бетонную стену, разделяющую комнаты современного панельного дома. По степени защиты антенны делятся: Внутренние, их область применения — закрытые жилые и нежилые помещения. Внешние, надежно защищены от неблагоприятных факторов окружающей среды. Стоят значительно дороже.

Рекомендации по выбору антенн При организации беспроводной сети в большом здании (в пределах одной или нескольких комнат) выбирайте внутреннюю всенаправленную (при наличии большого числа рабочих станций) или внутреннюю направленную антенну (в случае необходимости организации беспроводного канала связи между двумя устройствами). Если планируется развертывание беспроводной сети в большом зале, удобно воспользоваться потолочной антенной. Она занимает гораздо меньше места и позволяет охватить весь зал. Потолочная антенна SMCANT-DI40 от компании SMC Networks, рассчитанная на работу в диапазоне 2,4-2,4835 ГГц. Коэффициент усиления антенны составляет 4 дБ, как правило, этого достаточно.

При развертывании беспроводной сети в нескольких комнатах, находящихся на разных этажах, можно воспользоваться внутренней всенаправленной антенной, коэффициент усиления которой превышает 5 дБ. При развертывании беспроводной сети в нескольких комнатах, находящихся на разных этажах, можно воспользоваться внутренней всенаправленной антенной, коэффициент усиления которой превышает 5 дБ. В этом случае подойдет антенна SMCANT-DI85 от компании SMC Networks. Рассчитана на работу в диапазоне 2,4-2,4835 ГГц, а коэффициент усиления составляет 8,5 дБ.

Если же требуется организация «дальнобойного» канала связи, например, между двумя точками доступа, находящимися на расстоянии нескольких километров друг от друга, воспользуйтесь внешней направленной антенной. Если же требуется организация «дальнобойного» канала связи, например, между двумя точками доступа, находящимися на расстоянии нескольких километров друг от друга, воспользуйтесь внешней направленной антенной. В этом случае подойдет антенна SP920LA12 от фирмы Micronet Со. Это устройство рассчитано на работу в диапазоне 2,4-2,4835 ГГц, а его коэффициент усиления составляет 12 дБ.

Соединение компонентов Развёртывание персональной беспроводной сети Первый этап состоит в том, что все устройства необходимо снабдить адаптерами Bluetooth. Сразу же после включения хост-компьютера, снабженного адаптером Bluetooth, появляется сообщение о нахождении нового устройства. Затем компьютер пытается сам подобрать требуемые драйверы. Настраивание подключения Bluetooth с помощью Windows XP. Для добавления новых устройств в сеть следует воспользоваться мастером добавления этих устройств, который называется Устройства Bluetooth и находится в панели управления. Окно состоит из четырех вкладок, одна из них — Устройства. Добавить новое устройство, нажав на кнопку Добавить. После этого на экране отобразится окно мастера подключения устройства Bluetooth. Установите флажок Устройство установлено и готово к обнаружению, затем щелкните на кнопке Далее.

Для подключения устройств Bluetooth, обнаруживаемых в зоне действия этой сети, щелкните на кнопке Добавить. Для подключения устройств Bluetooth, обнаруживаемых в зоне действия этой сети, щелкните на кнопке Добавить. Теперь осталось выделить найденное устройство Bluetooth, а затем щелкнуть на кнопке Далее. После этого отобразится диалоговое окно, в котором можно определить ключ доступа, применяемый для подключения устройств Bluetooth к сети. Можно остановиться на выборе переключателя Выбрать ключ доступа автоматически. После щелчка на кнопке Далее происходит обмен ключами доступа с устройствами Bluetooth, находящимися в зоне действия вашего Bluetooth-адаптера. Чтобы разрешить другим устройствам, поддерживающим Bluetooth, находить компьютер пользователя, установите флажок Включить обнаружение. Для обеспечения безопасности данных рекомендуется активизировать возможность обнаружения компьютера со стороны Bluetooth-устройств только в случае необходимости в этом. Чтобы разрешить другим устройствам, поддерживающим Bluetooth, подключаться к компьютеру пользователя, установите флажок Разрешить устройствам Bluetooth подключаться к этому компьютеру. Для получения уведомления в тот момент, когда устройство Bluetooth хочет подключиться к компьютеру, установите флажок Предупреждать при подключении нового устройства Bluetooth.

Развёртывание локальной беспроводной Развёртывание локальной беспроводной сети (Wi-Fi) Инфраструктурная сеть с одной точкой доступа Как уже отмечалось, сеть Ad Hoc не позволяет осуществлять доступ к Интернету, а также не обеспечивает «прозрачной» интеграции с обычными кабельными сетями. Обращение к инфраструктурной сети с выделенной точкой доступа позволяет исправить вышесказанное. Один из наиболее простых вариантов подключения к Интернету и интеграции с существующей кабельной сетью заключается в подключении точки доступа непосредственно к одному из сетевых компьютеров.

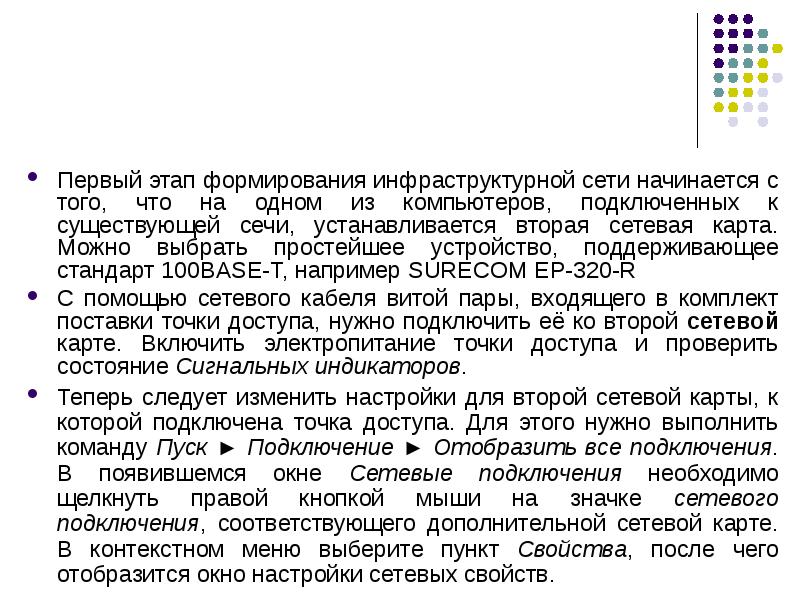

Первый этап формирования инфраструктурной сети начинается с того, что на одном из компьютеров, подключенных к существующей сечи, устанавливается вторая сетевая карта. Можно выбрать простейшее устройство, поддерживающее стандарт 100BASE-T, например SURECOM ЕР-320-R Первый этап формирования инфраструктурной сети начинается с того, что на одном из компьютеров, подключенных к существующей сечи, устанавливается вторая сетевая карта. Можно выбрать простейшее устройство, поддерживающее стандарт 100BASE-T, например SURECOM ЕР-320-R С помощью сетевого кабеля витой пары, входящего в комплект поставки точки доступа, нужно подключить её ко второй сетевой карте. Включить электропитание точки доступа и проверить состояние Сигнальных индикаторов. Теперь следует изменить настройки для второй сетевой карты, к которой подключена точка доступа. Для этого нужно выполнить команду Пуск ► Подключение ► Отобразить все подключения. В появившемся окне Сетевые подключения необходимо щелкнуть правой кнопкой мыши на значке сетевого подключения, соответствующего дополнительной сетевой карте. В контекстном меню выберите пункт Свойства, после чего отобразится окно настройки сетевых свойств.

Необходимо выбрать пункт Протокол Интернета (TCP/IP). Затем щелкнуть на кнопке Свойства. Далее следует установить переключатель Использовать следующий IP-адрес, затем указать IP-адрес, соответствующий пулу IP-адресов, указанному для беспроводной точки доступа. Затем нужно щелкнуть на кнопке ОК. После этого настройка второй сетевой карты завершена. Необходимо выбрать пункт Протокол Интернета (TCP/IP). Затем щелкнуть на кнопке Свойства. Далее следует установить переключатель Использовать следующий IP-адрес, затем указать IP-адрес, соответствующий пулу IP-адресов, указанному для беспроводной точки доступа. Затем нужно щелкнуть на кнопке ОК. После этого настройка второй сетевой карты завершена. Теперь необходимо в окно Сетевые подключения, щелкнуть правой кнопкой мыши на значке второй сетевой карты и в контекстном меню выбрать пункт Подключить. После появления сообщения «Сетевое подключение установлено» осталось настроить точку доступа. Настройка многих современных точек доступа осуществляется посредством веб-интерфейса, не является исключением и данный случай. При этом используется любой веб-браузер, причем проще всего воспользоваться стандартным.

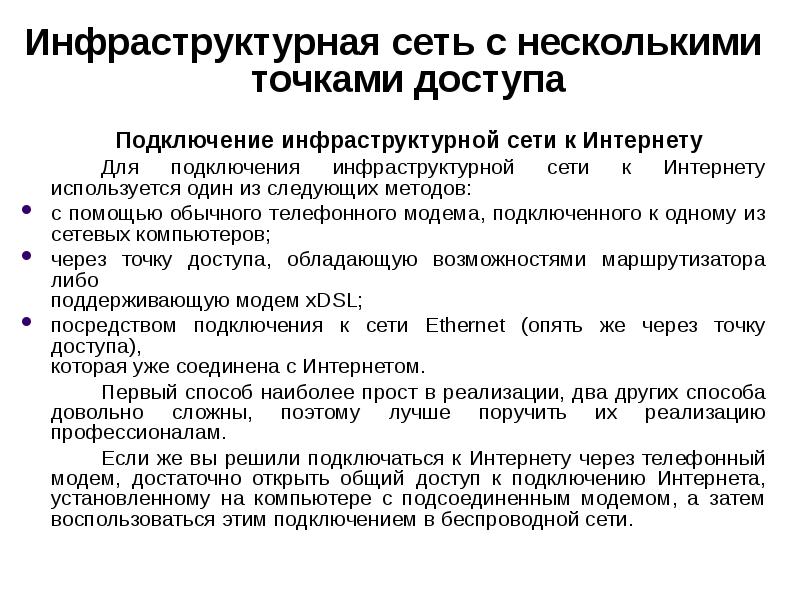

Инфраструктурная сеть с несколькими точками доступа Инфраструктурная сеть с несколькими точками доступа Подключение инфраструктурной сети к Интернету Для подключения инфраструктурной сети к Интернету используется один из следующих методов: с помощью обычного телефонного модема, подключенного к одному из сетевых компьютеров; через точку доступа, обладающую возможностями маршрутизатора либо поддерживающую модем xDSL; посредством подключения к сети Ethernet (опять же через точку доступа), которая уже соединена с Интернетом. Первый способ наиболее прост в реализации, два других способа довольно сложны, поэтому лучше поручить их реализацию профессионалам. Если же вы решили подключаться к Интернету через телефонный модем, достаточно открыть общий доступ к подключению Интернета, установленному на компьютере с подсоединенным модемом, а затем воспользоваться этим подключением в беспроводной сети.

Часто одной точки доступа недостаточно. Классический пример — беспроводная сеть, состоящая из двух кабельных сегментов Ethernet, находящихся в двух отдельных зданиях. Конечно, можно протянуть кабель между этими зданиями и решить проблему, не привлекая беспроводные технологии. Но не всегда этот способ приемлем, поскольку требует времени и немалых затрат, особенно если здания находятся на разных концах города. Тут и используется беспроводная сеть. Для решения вышеописанной проблемы достаточно в каждом здании установить беспроводную точку доступа, подключенную к сегменту кабельной сети, а для организации радиоканала можно воспользоваться внешними направленными антеннами. При этом точки доступа работают в режиме моста, для создания и поддержки которого лучше всего воспользоваться технологией WDS. Часто одной точки доступа недостаточно. Классический пример — беспроводная сеть, состоящая из двух кабельных сегментов Ethernet, находящихся в двух отдельных зданиях. Конечно, можно протянуть кабель между этими зданиями и решить проблему, не привлекая беспроводные технологии. Но не всегда этот способ приемлем, поскольку требует времени и немалых затрат, особенно если здания находятся на разных концах города. Тут и используется беспроводная сеть. Для решения вышеописанной проблемы достаточно в каждом здании установить беспроводную точку доступа, подключенную к сегменту кабельной сети, а для организации радиоканала можно воспользоваться внешними направленными антеннами. При этом точки доступа работают в режиме моста, для создания и поддержки которого лучше всего воспользоваться технологией WDS.

Подключение инфраструктурной сети к Интернету Подключение инфраструктурной сети к Интернету Технология WDS (Wireless Distribution System — беспроводная система распределения) предназначена для установления соединений между точками доступа. При установке подобного подключения применяются специальные пакеты. В обычных пакетах, применяемых для обмена между точками доступа и клиентскими компьютерами, для формирования МАС-адресов используются три поля, определенные стандартом IEEE 802.11 b/g. В специальных же пакетах формирование МАС-адресов осуществляется на основе всех четырех полей. Точки доступа, поддерживающих технологию WDS могут работать в одном из двух следующих режимов: Беспроводной мост. При выборе этого режима точка доступа может связываться только с другими WDS-совместимыми точками доступа. Беспроводной повторитель. Это режим более универсален, поскольку означает возможность связи с другими точками доступа и беспроводными клиентами.

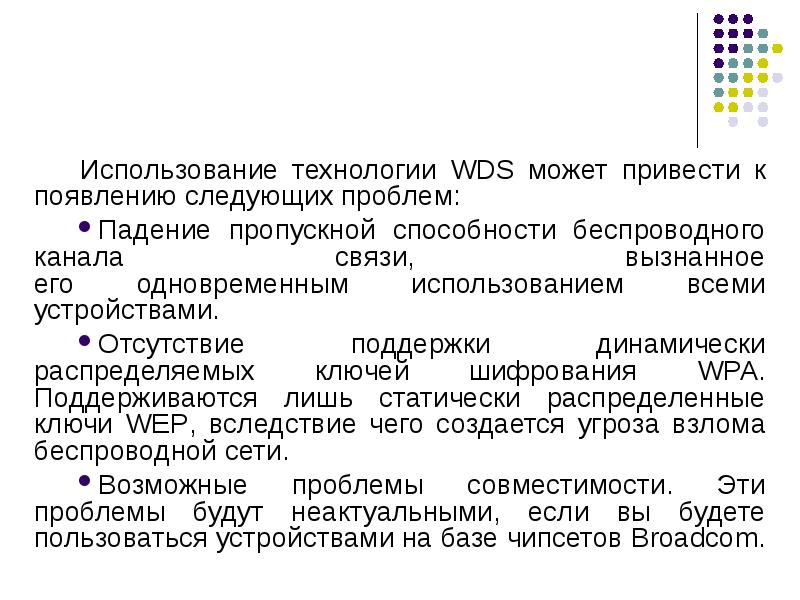

Использование технологии WDS может привести к появлению следующих проблем: Использование технологии WDS может привести к появлению следующих проблем: Падение пропускной способности беспроводного канала связи, вызнанное его одновременным использованием всеми устройствами. Отсутствие поддержки динамически распределяемых ключей шифрования WPA. Поддерживаются лишь статически распределенные ключи WEP, вследствие чего создается угроза взлома беспроводной сети. Возможные проблемы совместимости. Эти проблемы будут неактуальными, если вы будете пользоваться устройствами на базе чипсетов Broadcom.

Топологии инфраструктурных сетей с несколькими точками доступа На основе точек доступа, поддерживающих технологию WDS, можно развертывать беспроводные сети следующих топологий: шина звезда Более простую структуру имеет «шинная» сеть, она же обеспечивает наибольшую надежность. «Звездообразная» сеть обеспечивает большую зону покрытия радиосигналом, но является более сложной. К тому же ее надежность существенно ниже, поскольку при выходе из строя «базовой* точки доступа вся сеть становится неработоспособной. Обратите внимание также на то, что «звездообразная» топология подразумевает использование не менее трех точек доступа, одна из которых применяется в качестве базовой.
