🗊Презентация Сушка в кипящем слое

Проверила: Байсариева А. М. Выполнил: Уашов Е. Н.

Процесс удаления влаги из твердого материала путем ее испарения и отвода образующихся паров Процесс удаления влаги из твердого материала путем ее испарения и отвода образующихся паров Сушка различных материалов в кипящем слое получила широкое распространение благодаря специфике процесса

Сложная адиабатическая гетерогенная система, в которой под влиянием турбулентных пульсаций потока частицы мелкозернистого материала совершают непрерывное движение в объеме камеры Сложная адиабатическая гетерогенная система, в которой под влиянием турбулентных пульсаций потока частицы мелкозернистого материала совершают непрерывное движение в объеме камеры Перемешивание частиц в слое и их соударения друг с другом вызывают турбулизацию ламинарного слоя газа, что способствует интенсификации теплообмена В кипящем слое скорость потока всегда больше, чем в неподвижном слое при одинаковых размерах частиц

По количеству зон: однокамерные, многокамерные По количеству зон: однокамерные, многокамерные По характеру движения материала - с направленным и ненаправленным движением от места загрузки материала к месту его выгрузки По использованию теплоносителя: однократное и многократное По конфигурации сушильной камеры – круглые, прямоугольные и т.д

В кипящем слое происходит быстрое выравнивание температур твердых частиц и сушильного агента и достигается весьма интенсивный тепло- и массообмен между твердой и газовой фазами, в результате этого сушка заканчивается в течение нескольких минут В кипящем слое происходит быстрое выравнивание температур твердых частиц и сушильного агента и достигается весьма интенсивный тепло- и массообмен между твердой и газовой фазами, в результате этого сушка заканчивается в течение нескольких минут В качестве сушильных агентов применяют топочные газы и воздух Сушку проводят в аппаратах непрерывного и периодического действия Сушка в «кипящем» слое пригодна для обработки зернистых неслипающихся и мелкоизмельченных материалов В сушилках непрерывного действия размер материала должен находиться в десятых долях мм

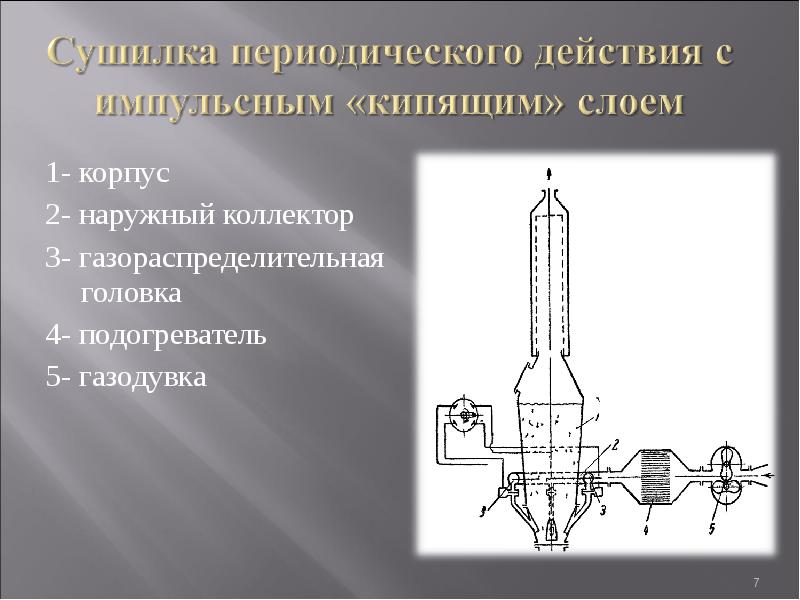

1- корпус 1- корпус 2- наружный коллектор 3- газораспределительная головка 4- подогреватель 5- газодувка

1- бункер 1- бункер 2- камера (рюмка) 3- циклон
