Слайд 1


Сверхпроводимость и теория гинзбурга-ландау
Описание слайда:
Сверхпроводимость и теория гинзбурга-ландау

Слайд 2


Экспериментальное открытие 1908 год – получен жидкий гелий В 1911 году голландский физик Хейке Камерлинг-Оннес открыл явление сверхпроводимости ртути при температуре 4,15 К Ожидание: при понижении температуры сопротивление плавно падает Реальность: резкий спад до нуля при охлаждении до критической температуры
Описание слайда:
Экспериментальное открытие 1908 год – получен жидкий гелий В 1911 году голландский физик Хейке Камерлинг-Оннес открыл явление сверхпроводимости ртути при температуре 4,15 К Ожидание: при понижении температуры сопротивление плавно падает Реальность: резкий спад до нуля при охлаждении до критической температуры

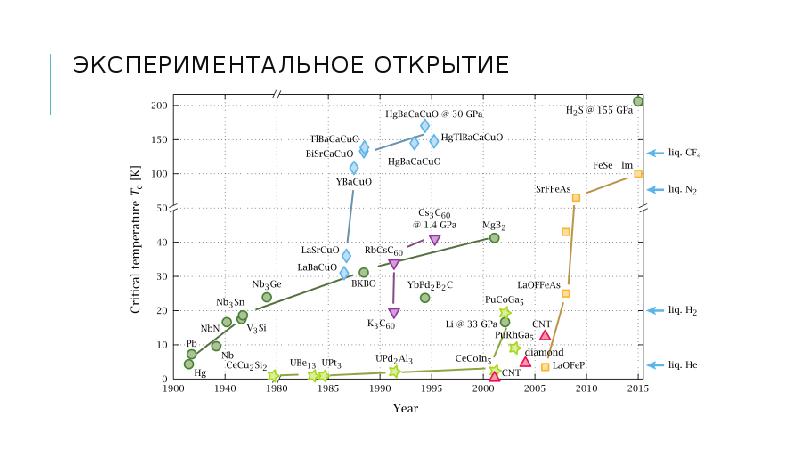

Слайд 3


Экспериментальное открытие
Описание слайда:
Экспериментальное открытие

Слайд 4


Высокотемпературная сверхпроводимость Первое соединение из класса высокотемпературных сверхпроводящих купратов La2-xBaxCuO4 открыли Карл Мюллер и Георг Беднорц в 1986 г. За это открытие в 1987 г. им была немедленно присуждена Нобелевская премия. В настоящее время рекордным значением критической температуры Tc =135 K (под давлением Tc=165 K, −109 °C) обладает вещество HgBa2Ca2Cu3O8+x, открытое в 1993 г. С. Н. Путилиным и Е. В. Антиповым из МГУ.
Описание слайда:
Высокотемпературная сверхпроводимость Первое соединение из класса высокотемпературных сверхпроводящих купратов La2-xBaxCuO4 открыли Карл Мюллер и Георг Беднорц в 1986 г. За это открытие в 1987 г. им была немедленно присуждена Нобелевская премия. В настоящее время рекордным значением критической температуры Tc =135 K (под давлением Tc=165 K, −109 °C) обладает вещество HgBa2Ca2Cu3O8+x, открытое в 1993 г. С. Н. Путилиным и Е. В. Антиповым из МГУ.

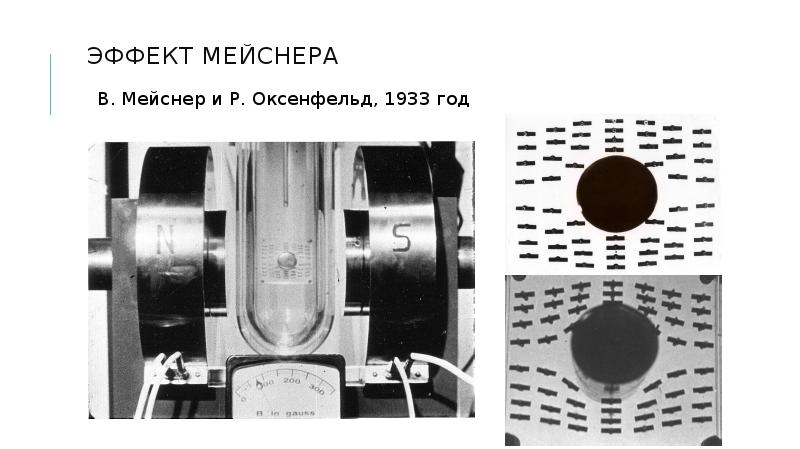

Слайд 5


Эффект Мейснера В. Мейснер и Р. Оксенфельд, 1933 год
Описание слайда:
Эффект Мейснера В. Мейснер и Р. Оксенфельд, 1933 год

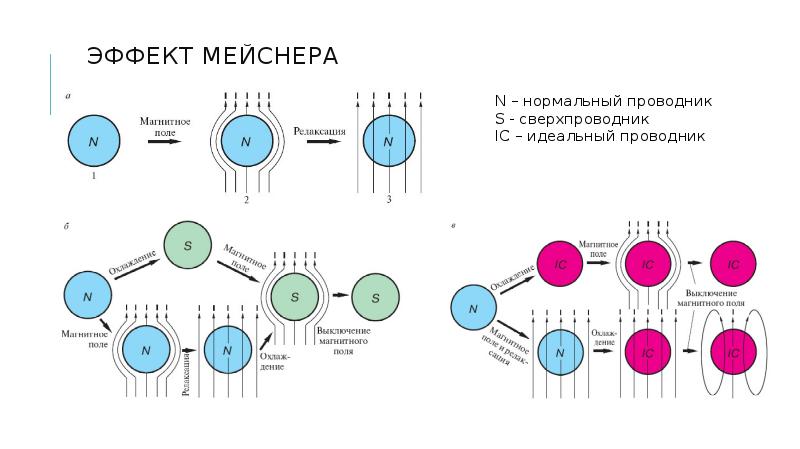

Слайд 6


Эффект Мейснера
Описание слайда:
Эффект Мейснера

Слайд 7


Сверхпроводники II рода В январе 1914 года было показано, что сверхпроводимость разрушается сильным магнитным полем. 1935 – Лев Шубников открыл сверхпроводники II рода
Описание слайда:
Сверхпроводники II рода В январе 1914 года было показано, что сверхпроводимость разрушается сильным магнитным полем. 1935 – Лев Шубников открыл сверхпроводники II рода

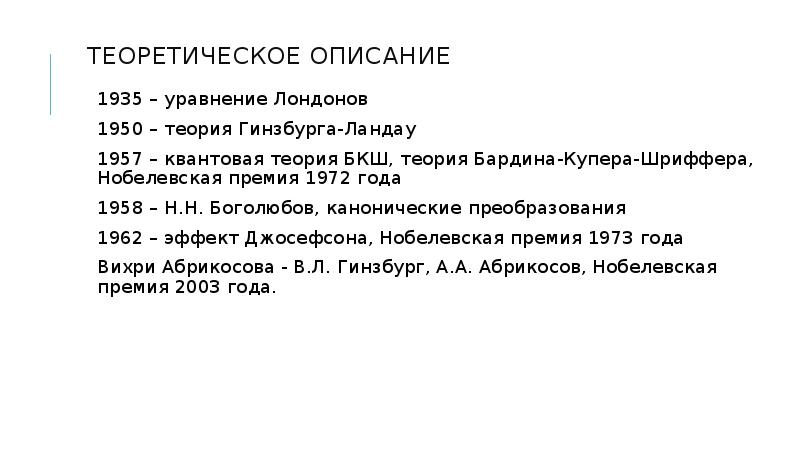

Слайд 8


теоретическое описание 1935 – уравнение Лондонов 1950 – теория Гинзбурга-Ландау 1957 – квантовая теория БКШ, теория Бардина-Купера-Шриффера, Нобелевская премия 1972 года 1958 – Н.Н. Боголюбов, канонические преобразования 1962 – эффект Джосефсона, Нобелевская премия 1973 года Вихри Абрикосова - В.Л. Гинзбург, А.А. Абрикосов, Нобелевская премия 2003 года.
Описание слайда:
теоретическое описание 1935 – уравнение Лондонов 1950 – теория Гинзбурга-Ландау 1957 – квантовая теория БКШ, теория Бардина-Купера-Шриффера, Нобелевская премия 1972 года 1958 – Н.Н. Боголюбов, канонические преобразования 1962 – эффект Джосефсона, Нобелевская премия 1973 года Вихри Абрикосова - В.Л. Гинзбург, А.А. Абрикосов, Нобелевская премия 2003 года.

Слайд 9


теория критических явлений Гинзбурга-Ландау Фазовые переходы второго рода сопровождаются изменением симметрии вещества. Например у ферромагнетиков при низких температурах нарушается вращательная инвариантность – появляется намагниченность. Статсумма: Гладкая по T (кроме, возможно, нуля). Бесконечная сумма аналитических членов не обязательно аналитична!
Описание слайда:
теория критических явлений Гинзбурга-Ландау Фазовые переходы второго рода сопровождаются изменением симметрии вещества. Например у ферромагнетиков при низких температурах нарушается вращательная инвариантность – появляется намагниченность. Статсумма: Гладкая по T (кроме, возможно, нуля). Бесконечная сумма аналитических членов не обязательно аналитична!

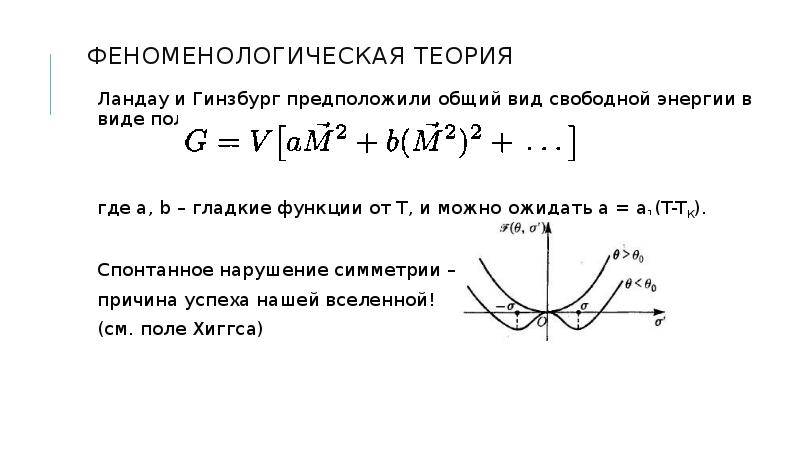

Слайд 10


Феноменологическая теория Ландау и Гинзбург предположили общий вид свободной энергии в виде полинома: где a, b – гладкие функции от T, и можно ожидать a = a1(T-TК). Спонтанное нарушение симметрии – причина успеха нашей вселенной! (см. поле Хиггса)
Описание слайда:
Феноменологическая теория Ландау и Гинзбург предположили общий вид свободной энергии в виде полинома: где a, b – гладкие функции от T, и можно ожидать a = a1(T-TК). Спонтанное нарушение симметрии – причина успеха нашей вселенной! (см. поле Хиггса)

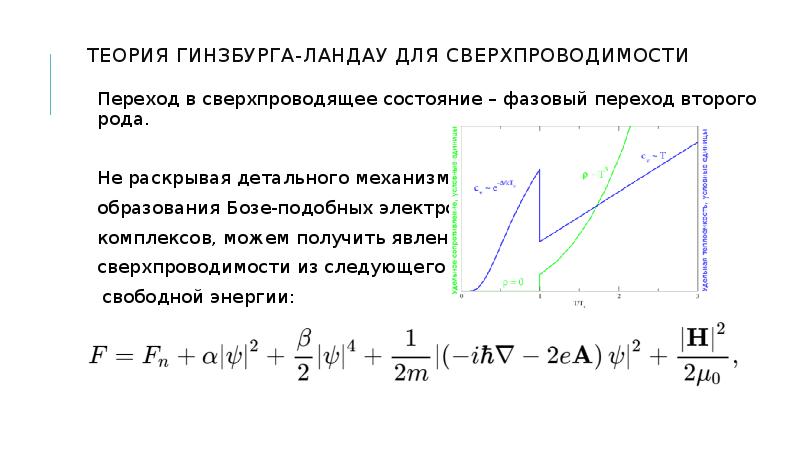

Слайд 11


теория Гинзбурга-Ландау для сверхпроводимости Переход в сверхпроводящее состояние – фазовый переход второго рода. Не раскрывая детального механизма образования Бозе-подобных электронных комплексов, можем получить явление сверхпроводимости из следующего вида свободной энергии:
Описание слайда:
теория Гинзбурга-Ландау для сверхпроводимости Переход в сверхпроводящее состояние – фазовый переход второго рода. Не раскрывая детального механизма образования Бозе-подобных электронных комплексов, можем получить явление сверхпроводимости из следующего вида свободной энергии:

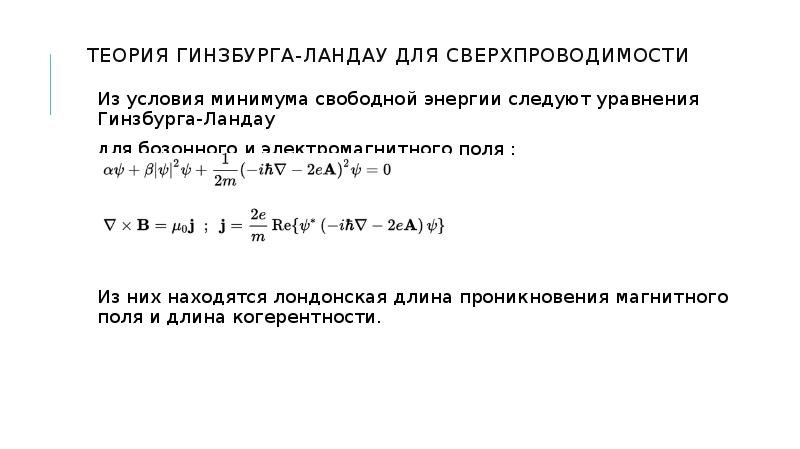

Слайд 12


теория Гинзбурга-Ландау для сверхпроводимости Из условия минимума свободной энергии следуют уравнения Гинзбурга-Ландау для бозонного и электромагнитного поля : Из них находятся лондонская длина проникновения магнитного поля и длина когерентности.
Описание слайда:
теория Гинзбурга-Ландау для сверхпроводимости Из условия минимума свободной энергии следуют уравнения Гинзбурга-Ландау для бозонного и электромагнитного поля : Из них находятся лондонская длина проникновения магнитного поля и длина когерентности.

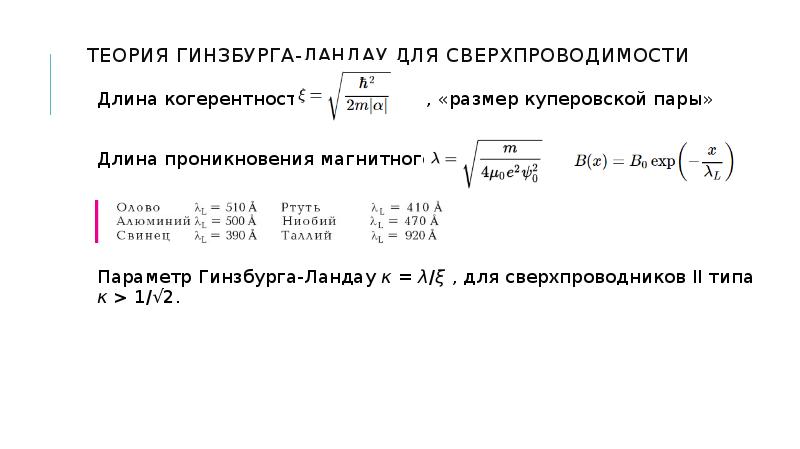

Слайд 13


теория Гинзбурга-Ландау для сверхпроводимости Длина когерентности: , «размер куперовской пары» Длина проникновения магнитного поля: , Параметр Гинзбурга-Ландау κ = λ/ξ , для сверхпроводников II типа κ > 1/√2.
Описание слайда:
теория Гинзбурга-Ландау для сверхпроводимости Длина когерентности: , «размер куперовской пары» Длина проникновения магнитного поля: , Параметр Гинзбурга-Ландау κ = λ/ξ , для сверхпроводников II типа κ > 1/√2.

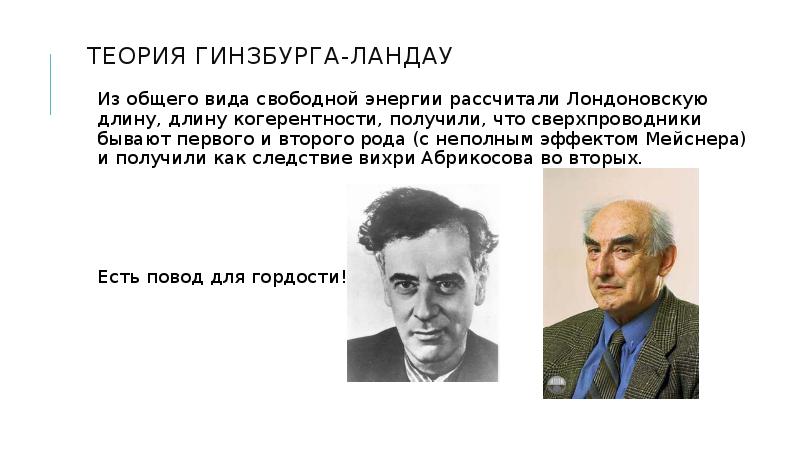

Слайд 14


теория Гинзбурга-Ландау Из общего вида свободной энергии рассчитали Лондоновскую длину, длину когерентности, получили, что сверхпроводники бывают первого и второго рода (с неполным эффектом Мейснера) и получили как следствие вихри Абрикосова во вторых. Есть повод для гордости!
Описание слайда:
теория Гинзбурга-Ландау Из общего вида свободной энергии рассчитали Лондоновскую длину, длину когерентности, получили, что сверхпроводники бывают первого и второго рода (с неполным эффектом Мейснера) и получили как следствие вихри Абрикосова во вторых. Есть повод для гордости!

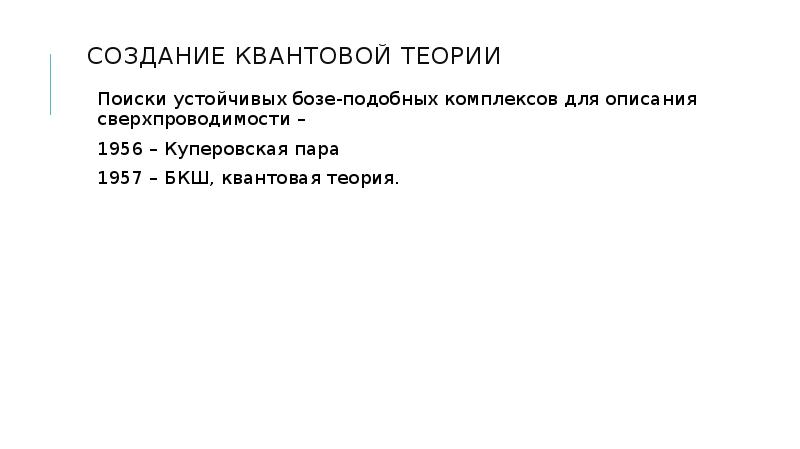

Слайд 15


Создание квантовой теории Поиски устойчивых бозе-подобных комплексов для описания сверхпроводимости – 1956 – Куперовская пара 1957 – БКШ, квантовая теория.
Описание слайда:
Создание квантовой теории Поиски устойчивых бозе-подобных комплексов для описания сверхпроводимости – 1956 – Куперовская пара 1957 – БКШ, квантовая теория.

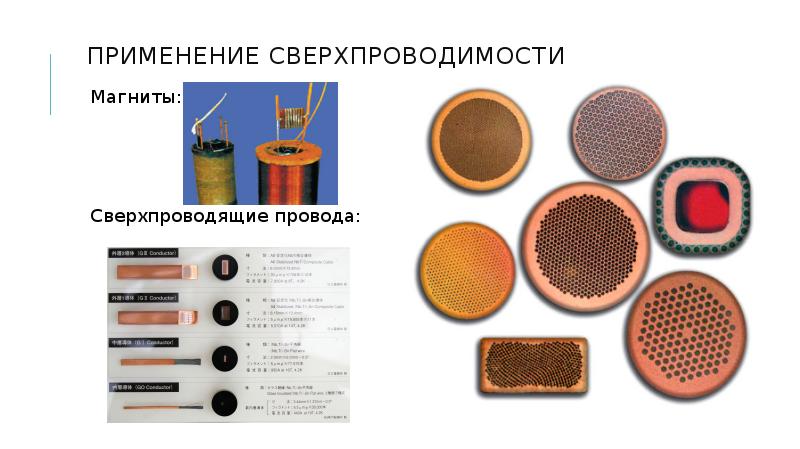

Слайд 16


Применение сверхпроводимости Магниты: Сверхпроводящие провода:
Описание слайда:
Применение сверхпроводимости Магниты: Сверхпроводящие провода:

Слайд 17


Применение сверхпроводимости Магниты:
Описание слайда:
Применение сверхпроводимости Магниты:

Слайд 18


БКШ не будет Спасибо за внимание!
Описание слайда:
БКШ не будет Спасибо за внимание!
