Слайд 1


Практическое занятие №3 1. Три правила взаимодействия элементов симметрии 2. Понятие о видах симметрии
Описание слайда:
Практическое занятие №3 1. Три правила взаимодействия элементов симметрии 2. Понятие о видах симметрии

Слайд 2

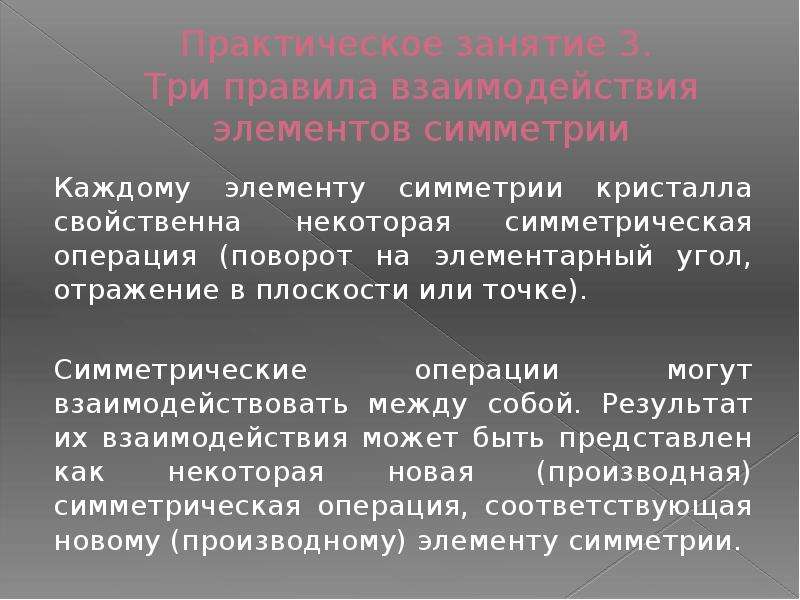

Практическое занятие 3. Три правила взаимодействия элементов симметрии Каждому элементу симметрии кристалла свойственна некоторая симметрическая операция (поворот на элементарный угол, отражение в плоскости или точке). Симметрические операции могут взаимодействовать между собой. Результат их взаимодействия может быть представлен как некоторая новая (производная) симметрическая операция, соответствующая новому (производному) элементу симметрии.
Описание слайда:
Практическое занятие 3. Три правила взаимодействия элементов симметрии Каждому элементу симметрии кристалла свойственна некоторая симметрическая операция (поворот на элементарный угол, отражение в плоскости или точке). Симметрические операции могут взаимодействовать между собой. Результат их взаимодействия может быть представлен как некоторая новая (производная) симметрическая операция, соответствующая новому (производному) элементу симметрии.

Слайд 3


Практическое занятие 3. Три правила взаимодействия элементов симметрии Первое правило взаимодействия: при взаимодействии оси симметрии четного порядка с центром симметрии, обязательно будет присутствовать плоскость симметрии, перпендикулярная к оси четного порядка. L2n × С = L2n PС; L2n × P = L2n PС; P × С = L2n PС
Описание слайда:
Практическое занятие 3. Три правила взаимодействия элементов симметрии Первое правило взаимодействия: при взаимодействии оси симметрии четного порядка с центром симметрии, обязательно будет присутствовать плоскость симметрии, перпендикулярная к оси четного порядка. L2n × С = L2n PС; L2n × P = L2n PС; P × С = L2n PС

Слайд 4


Практическое занятие 3. Три правила взаимодействия элементов симметрии Следствием указанных взаимодействий является правило: в кристаллах, имеющих центр симметрии, сумма четных осей симметрии равна сумме плоскостей симметрии.
Описание слайда:
Практическое занятие 3. Три правила взаимодействия элементов симметрии Следствием указанных взаимодействий является правило: в кристаллах, имеющих центр симметрии, сумма четных осей симметрии равна сумме плоскостей симметрии.

Слайд 5


Практическое занятие 3. Три правила взаимодействия элементов симметрии Второе правило взаимодействия: ось симметрии n-ого порядка, лежащая в плоскости симметрии, всегда оказывается линией пересечения n плоскостей симметрии. Ln × Р = Ln nP
Описание слайда:
Практическое занятие 3. Три правила взаимодействия элементов симметрии Второе правило взаимодействия: ось симметрии n-ого порядка, лежащая в плоскости симметрии, всегда оказывается линией пересечения n плоскостей симметрии. Ln × Р = Ln nP

Слайд 6


Практическое занятие 3. Три правила взаимодействия элементов симметрии Третье правило взаимодействия: при взаимодействии оси симметрии n-ого порядка с перпендикулярной ей осью симметрии второго порядка, всегда будем иметь n осей второго порядка, которые все будут перпендикулярны к Ln. Ln × L2 = LnnL2
Описание слайда:
Практическое занятие 3. Три правила взаимодействия элементов симметрии Третье правило взаимодействия: при взаимодействии оси симметрии n-ого порядка с перпендикулярной ей осью симметрии второго порядка, всегда будем иметь n осей второго порядка, которые все будут перпендикулярны к Ln. Ln × L2 = LnnL2

Слайд 7


Практическое занятие 3. Понятие о видах симметрии
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии

Слайд 8


Практическое занятие 3. Понятие о видах симметрии Начнем добавлять к этим осям симметрии С и получим центральный вид симметрии: L1×С= С; L3×С=L3С; L4×С=L4РС; (согласно п. 1) L6×С=L6РС (согласно п. 1)
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии Начнем добавлять к этим осям симметрии С и получим центральный вид симметрии: L1×С= С; L3×С=L3С; L4×С=L4РС; (согласно п. 1) L6×С=L6РС (согласно п. 1)

Слайд 9

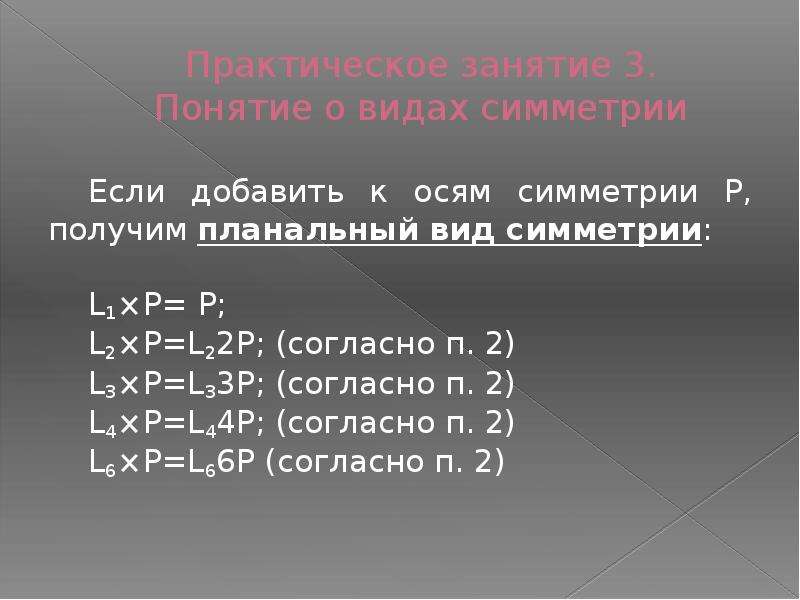

Практическое занятие 3. Понятие о видах симметрии Если добавить к осям симметрии P, получим планальный вид симметрии: L1×Р= Р; L2×Р=L22Р; (согласно п. 2) L3×Р=L33Р; (согласно п. 2) L4×Р=L44Р; (согласно п. 2) L6×Р=L66Р (согласно п. 2)
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии Если добавить к осям симметрии P, получим планальный вид симметрии: L1×Р= Р; L2×Р=L22Р; (согласно п. 2) L3×Р=L33Р; (согласно п. 2) L4×Р=L44Р; (согласно п. 2) L6×Р=L66Р (согласно п. 2)

Слайд 10

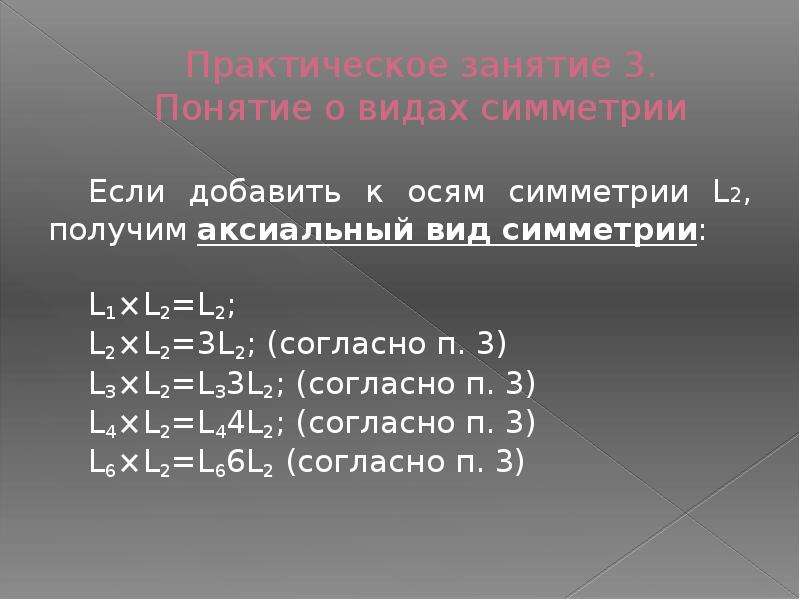

Практическое занятие 3. Понятие о видах симметрии Если добавить к осям симметрии L2, получим аксиальный вид симметрии: L1×L2=L2; L2×L2=3L2; (согласно п. 3) L3×L2=L33L2; (согласно п. 3) L4×L2=L44L2; (согласно п. 3) L6×L2=L66L2 (согласно п. 3)
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии Если добавить к осям симметрии L2, получим аксиальный вид симметрии: L1×L2=L2; L2×L2=3L2; (согласно п. 3) L3×L2=L33L2; (согласно п. 3) L4×L2=L44L2; (согласно п. 3) L6×L2=L66L2 (согласно п. 3)

Слайд 11

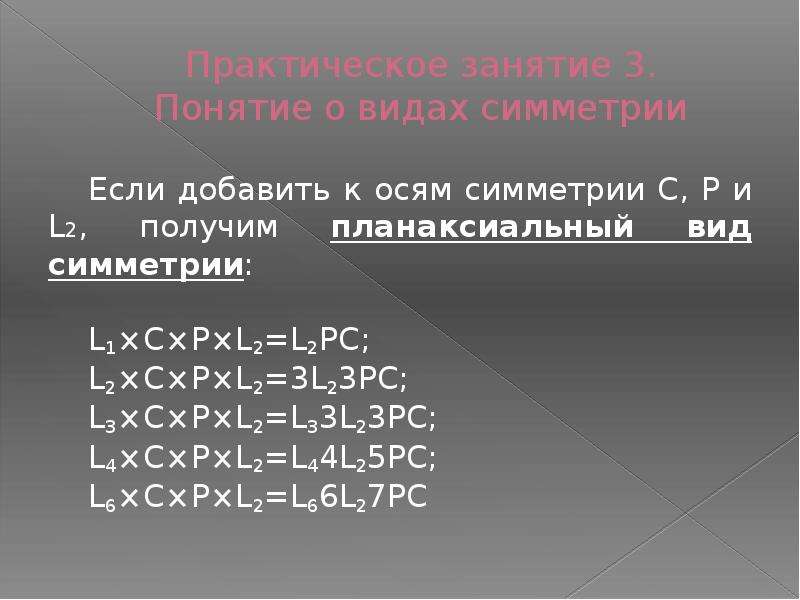

Практическое занятие 3. Понятие о видах симметрии Если добавить к осям симметрии С, Р и L2, получим планаксиальный вид симметрии: L1×С×Р×L2=L2РС; L2×С×Р×L2=3L23РС; L3×С×Р×L2=L33L23РС; L4×С×Р×L2=L44L25РС; L6×С×Р×L2=L66L27РС
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии Если добавить к осям симметрии С, Р и L2, получим планаксиальный вид симметрии: L1×С×Р×L2=L2РС; L2×С×Р×L2=3L23РС; L3×С×Р×L2=L33L23РС; L4×С×Р×L2=L44L25РС; L6×С×Р×L2=L66L27РС

Слайд 12


Практическое занятие 3. Понятие о видах симметрии Для высшей категории кубической сингонии: 4L33L2 примитивный вид симметрии; 4L33L23РС центральный вид симметрии; 4L33L26Р планальный вид симметрии; 3L44L36L2 аксиальный вид симметрии; 3L44L36L29РС планаксиальный вид симметрии
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии Для высшей категории кубической сингонии: 4L33L2 примитивный вид симметрии; 4L33L23РС центральный вид симметрии; 4L33L26Р планальный вид симметрии; 3L44L36L2 аксиальный вид симметрии; 3L44L36L29РС планаксиальный вид симметрии

Слайд 13


Практическое занятие 3. Понятие о видах симметрии Также выделяют: - инверсионно-примитивный вид симметрии, к которому относятся кристаллы с формулами Li4 и Li6; - инверсионно-планальный вид симметрии, к которому относятся кристаллы с формулами Li42L22P и Li63L23P
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии Также выделяют: - инверсионно-примитивный вид симметрии, к которому относятся кристаллы с формулами Li4 и Li6; - инверсионно-планальный вид симметрии, к которому относятся кристаллы с формулами Li42L22P и Li63L23P

Слайд 14


Практическое занятие 3. Понятие о видах симметрии
Описание слайда:
Практическое занятие 3. Понятие о видах симметрии
