Слайд 1


Турбулентное течение Лекция 6
Описание слайда:
Турбулентное течение Лекция 6

Слайд 2


Турбулентные вихри
Описание слайда:
Турбулентные вихри

Слайд 3

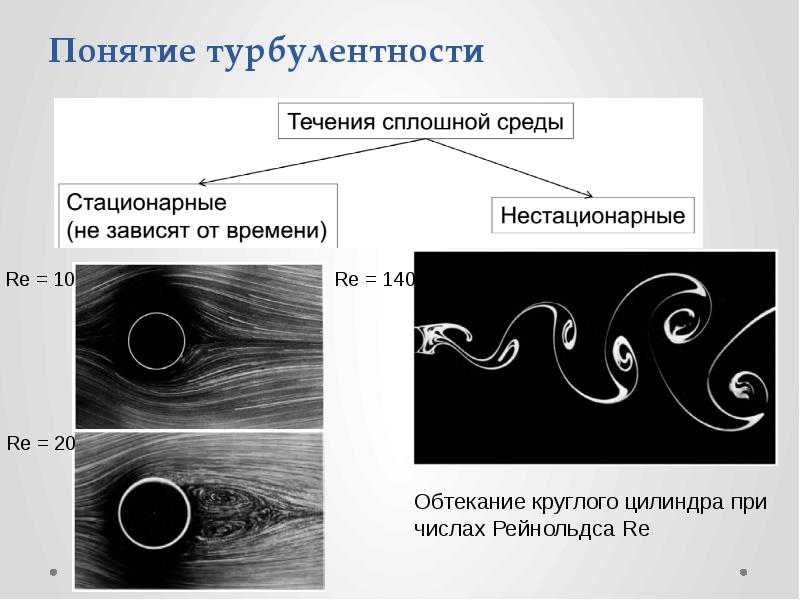

Понятие турбулентности
Описание слайда:
Понятие турбулентности

Слайд 4

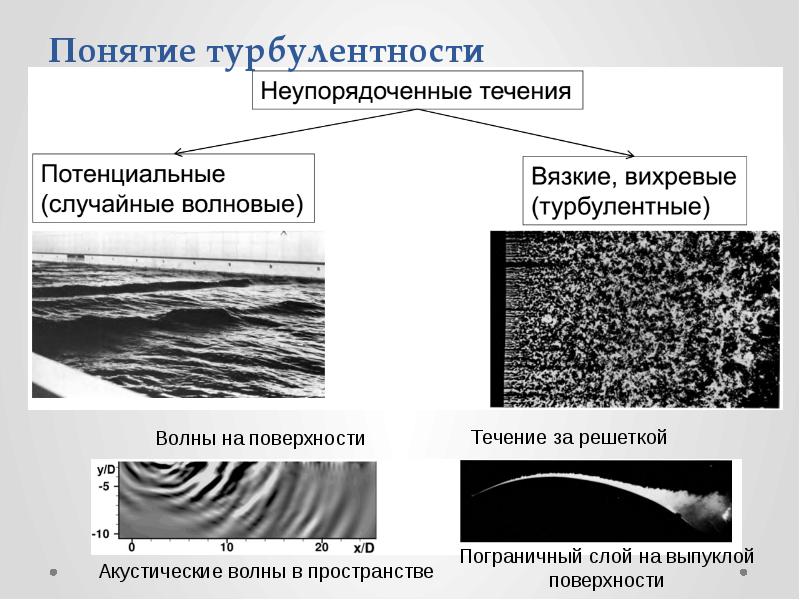

Понятие турбулентности
Описание слайда:
Понятие турбулентности

Слайд 5


Понятие турбулентности
Описание слайда:
Понятие турбулентности

Слайд 6


Понятие турбулентности
Описание слайда:
Понятие турбулентности

Слайд 7


Когерентные структуры
Описание слайда:
Когерентные структуры

Слайд 8


Разнообразие турбулентных течений
Описание слайда:
Разнообразие турбулентных течений

Слайд 9


Разнообразие турбулентных течений Все эти турбулентные течения имеют общие свойства: Трехмерный нестационарный характер; Наличие в потоке как крупных (когерентных) структур, так и очень мелких хаотичных структур.
Описание слайда:
Разнообразие турбулентных течений Все эти турбулентные течения имеют общие свойства: Трехмерный нестационарный характер; Наличие в потоке как крупных (когерентных) структур, так и очень мелких хаотичных структур.

Слайд 10


Определение турбулентности Турбулентность – это трехмерное нестационарное движение жидкости, в котором вследствие растяжения вихрей создается непрерывное распределение хаотических пульсаций параметров потока в интервале длин волн от минимальных, определяемых вязкими силами, до максимальных, определяемых граничными условиями течения. [П. Брэдшоу]
Описание слайда:
Определение турбулентности Турбулентность – это трехмерное нестационарное движение жидкости, в котором вследствие растяжения вихрей создается непрерывное распределение хаотических пульсаций параметров потока в интервале длин волн от минимальных, определяемых вязкими силами, до максимальных, определяемых граничными условиями течения. [П. Брэдшоу]

Слайд 11


Признаки турбулентных течений Нерегуляроность Турбулентное течение нерегулярно, случайно и хаотично. Диффузность В турбулентном течении диффузия выше, чем в ламинарном. Высокое число Рейнольдса Турбулентное течение встречается при высоких числах Рейнольдса. Трехмерность Турбулентность всегда трехмерна. Диссипативность Энергия наиболее мелких вихрей переходит в тепло. Неразрывность Размер наиболее мелких вихрей намного больше длины свободного пробега молекул среды. Эти вихри могут быть рассмотрены в рамках механики сплошной среды.
Описание слайда:
Признаки турбулентных течений Нерегуляроность Турбулентное течение нерегулярно, случайно и хаотично. Диффузность В турбулентном течении диффузия выше, чем в ламинарном. Высокое число Рейнольдса Турбулентное течение встречается при высоких числах Рейнольдса. Трехмерность Турбулентность всегда трехмерна. Диссипативность Энергия наиболее мелких вихрей переходит в тепло. Неразрывность Размер наиболее мелких вихрей намного больше длины свободного пробега молекул среды. Эти вихри могут быть рассмотрены в рамках механики сплошной среды.

Слайд 12


Определение характера течения
Описание слайда:
Определение характера течения

Слайд 13


Определение характера течения
Описание слайда:
Определение характера течения

Слайд 14


Определение характера течения Термоанемометрия
Описание слайда:
Определение характера течения Термоанемометрия

Слайд 15


Определение характера течения Лазерная доплеровская анемометрия (ЛДА) – оптический метод измерения направления и скорости движения скорости частиц в потоке (размер частиц 0,5…20 мкм).
Описание слайда:
Определение характера течения Лазерная доплеровская анемометрия (ЛДА) – оптический метод измерения направления и скорости движения скорости частиц в потоке (размер частиц 0,5…20 мкм).

Слайд 16

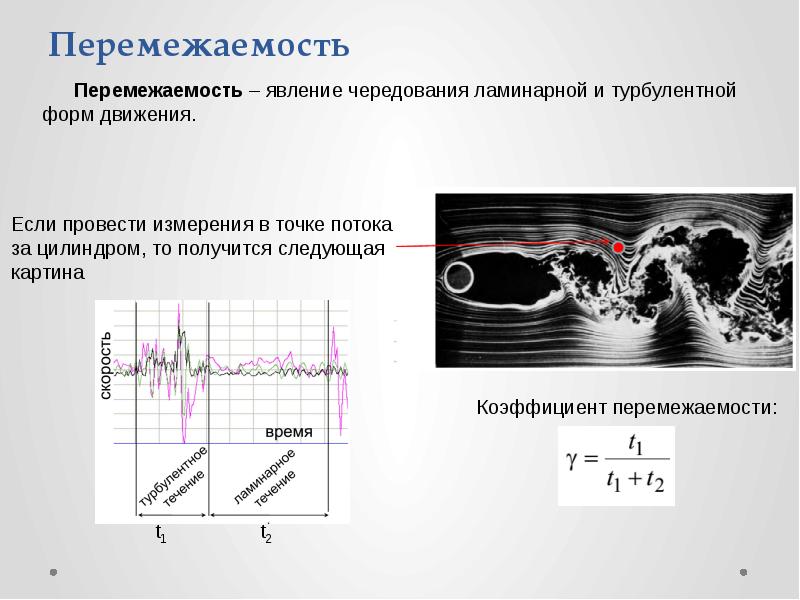

Перемежаемость Если провести измерения в точке потока за цилиндром, то получится следующая картина
Описание слайда:
Перемежаемость Если провести измерения в точке потока за цилиндром, то получится следующая картина

Слайд 17


Понятие средней величины и пульсации Турбулентные структуры существуют на фоне «основного» движения, например, однородного потока или неподвижной среды.
Описание слайда:
Понятие средней величины и пульсации Турбулентные структуры существуют на фоне «основного» движения, например, однородного потока или неподвижной среды.

Слайд 18

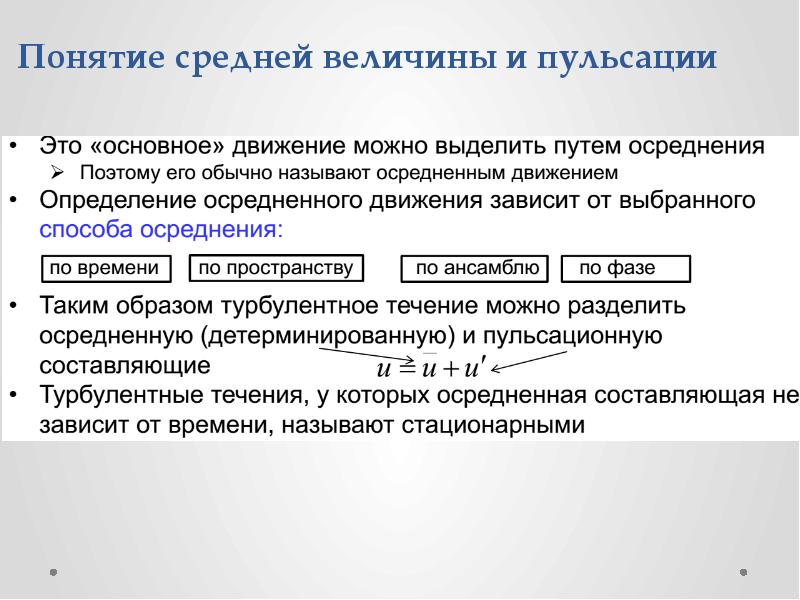

Понятие средней величины и пульсации
Описание слайда:
Понятие средней величины и пульсации

Слайд 19


Оценка интенсивности турбулентности
Описание слайда:
Оценка интенсивности турбулентности

Слайд 20


Различие между ламинарным и турбулентным потоком 1. В турбулентном потоке имеют место хаотические пульсации основных газодинамических переменных: давления, температуры, плотности, скорости и т.д. 2. Пульсации (в первую очередь скорости) обеспечивают перенос импульса, энергии и т.д. Этот перенос намного превосходит молекулярный перенос. 3. Происходит существенное изменение всех основных характеристик течения. 4. При расчете нельзя игнорировать влияние турбулентности.
Описание слайда:
Различие между ламинарным и турбулентным потоком 1. В турбулентном потоке имеют место хаотические пульсации основных газодинамических переменных: давления, температуры, плотности, скорости и т.д. 2. Пульсации (в первую очередь скорости) обеспечивают перенос импульса, энергии и т.д. Этот перенос намного превосходит молекулярный перенос. 3. Происходит существенное изменение всех основных характеристик течения. 4. При расчете нельзя игнорировать влияние турбулентности.

Слайд 21


Необходимость создания надежных методов расчета турбулентных течений
Описание слайда:
Необходимость создания надежных методов расчета турбулентных течений

Слайд 22


Основные вопросы Почему происходит переход? Когда и как он переходит (сценарий перехода)? Как моделировать переход при проведении расчетов? Первым вопросом занимается теория динамического хаоса – один из основных разделов синергетики (науки о самоорганизации). Неустойчивость – признак того, что такая форма движения не может больше существовать. Должна появится новая форма движения.
Описание слайда:
Основные вопросы Почему происходит переход? Когда и как он переходит (сценарий перехода)? Как моделировать переход при проведении расчетов? Первым вопросом занимается теория динамического хаоса – один из основных разделов синергетики (науки о самоорганизации). Неустойчивость – признак того, что такая форма движения не может больше существовать. Должна появится новая форма движения.

Слайд 23


Когда происходит переход к турбулентности? При значениях числа Рейнольдса, превышающих некоторое критическое значение, упорядоченное стационарное движение газов и жидкостей (ламинарное движение) теряет устойчивость и становится турбулентным.
Описание слайда:
Когда происходит переход к турбулентности? При значениях числа Рейнольдса, превышающих некоторое критическое значение, упорядоченное стационарное движение газов и жидкостей (ламинарное движение) теряет устойчивость и становится турбулентным.

Слайд 24


Почему возникает турбулентность? Число Рейнольдса характеризует соотношение сил инерции (конвекции) и вязкости в рассматриваемом течении. Конвекция дестабилизирует течение, а вязкие силы стабилизируют. Объемные силы также могут стабилизировать или дестабилизировать течение: Температурная стратификация; Центробежная сила.
Описание слайда:
Почему возникает турбулентность? Число Рейнольдса характеризует соотношение сил инерции (конвекции) и вязкости в рассматриваемом течении. Конвекция дестабилизирует течение, а вязкие силы стабилизируют. Объемные силы также могут стабилизировать или дестабилизировать течение: Температурная стратификация; Центробежная сила.

Слайд 25


Сценарий естественного перехода в пограничном слое
Описание слайда:
Сценарий естественного перехода в пограничном слое

Слайд 26


Турбулентное течение, слайд №26
Описание слайда:

Слайд 27

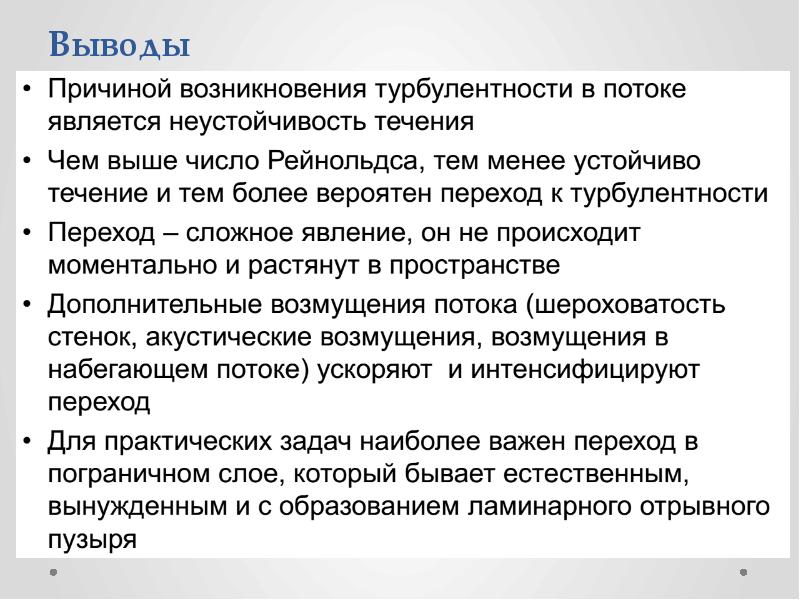

Выводы
Описание слайда:
Выводы

Слайд 28


Заключение
Описание слайда:
Заключение
