Слайд 1


ПРОИЗВОДСТВЕННАЯ ВЕНТИЛЯЦИЯ
Описание слайда:
ПРОИЗВОДСТВЕННАЯ ВЕНТИЛЯЦИЯ

Слайд 2


Вентиляция, слайд №2
Описание слайда:

Слайд 3


Виды производственной вентиляции Виды производственной вентиляции I. По способу перемещения воздуха (побудителя): 1. Естественная вентиляция 2. Искусственная вентиляция 3. Смешанная II. По принципу (функции) действия 1. Вытяжная вентиляция (для удаления воздуха) 2. Приточная вентиляция (для подачи воздуха) 3. Приточно-вытяжная вентиляция III. По форме организации воздухообмена 1. Общая (общеобменная) вентиляция 2. Местная вентиляция 3. Зональная
Описание слайда:
Виды производственной вентиляции Виды производственной вентиляции I. По способу перемещения воздуха (побудителя): 1. Естественная вентиляция 2. Искусственная вентиляция 3. Смешанная II. По принципу (функции) действия 1. Вытяжная вентиляция (для удаления воздуха) 2. Приточная вентиляция (для подачи воздуха) 3. Приточно-вытяжная вентиляция III. По форме организации воздухообмена 1. Общая (общеобменная) вентиляция 2. Местная вентиляция 3. Зональная

Слайд 4


Формы естественной вентиляции Формы естественной вентиляции 1. Инфильтрация неорганизованная проникновение наружного воздуха через неплотности, щели в оконных рамах, световых фонарях, поры в стенах. 2. Проветривание частично регулируемое поступление воздуха через окна, фрамуги. 3. Аэрация организованная управляемая вентиляция, осуществляемая при действии теплового и ветрового напоров.
Описание слайда:
Формы естественной вентиляции Формы естественной вентиляции 1. Инфильтрация неорганизованная проникновение наружного воздуха через неплотности, щели в оконных рамах, световых фонарях, поры в стенах. 2. Проветривание частично регулируемое поступление воздуха через окна, фрамуги. 3. Аэрация организованная управляемая вентиляция, осуществляемая при действии теплового и ветрового напоров.

Слайд 5


Аэрация зданий
Описание слайда:
Аэрация зданий

Слайд 6


Архитектурно-строительные требования к аэрируемому зданию: Архитектурно-строительные требования к аэрируемому зданию: здание должно быть свободным по периметру; высота здания не менее 8 м; ширина здания 25 метров; ширина фонаря не менее 30% ширины здания.
Описание слайда:
Архитектурно-строительные требования к аэрируемому зданию: Архитектурно-строительные требования к аэрируемому зданию: здание должно быть свободным по периметру; высота здания не менее 8 м; ширина здания 25 метров; ширина фонаря не менее 30% ширины здания.

Слайд 7


Вентиляция, слайд №7
Описание слайда:

Слайд 8

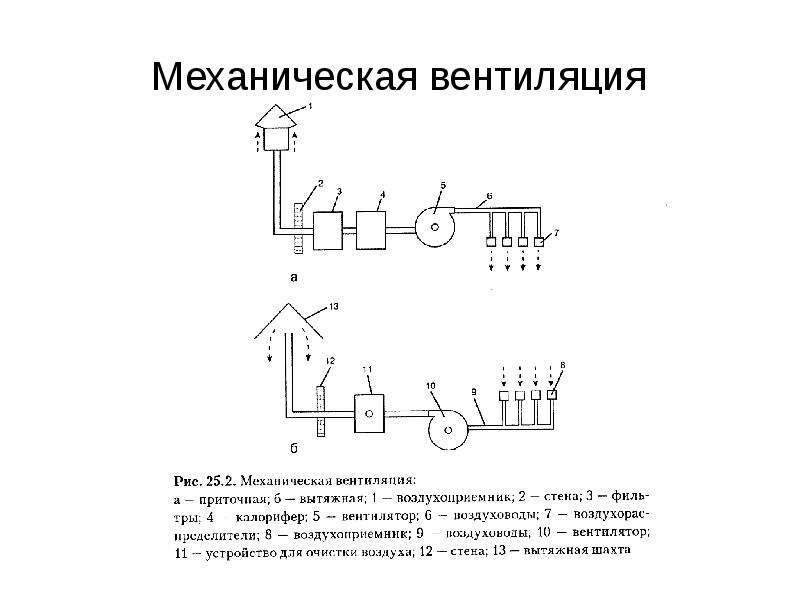

Механическая вентиляция
Описание слайда:
Механическая вентиляция

Слайд 9


Виды местных отсосов Виды местных отсосов 1. Местные отсосы закрытого типа: вытяжные шкафы; дробеструйные и окрасочные камеры; кожухи, укрывающие пылящее оборудование. 2. Местные отсосы открытого типа: вытяжные зонты; бортовые отсосы; вытяжные панели.
Описание слайда:
Виды местных отсосов Виды местных отсосов 1. Местные отсосы закрытого типа: вытяжные шкафы; дробеструйные и окрасочные камеры; кожухи, укрывающие пылящее оборудование. 2. Местные отсосы открытого типа: вытяжные зонты; бортовые отсосы; вытяжные панели.

Слайд 10


Рекомендуемые скорости удаления воздуха в рабочих проемах местных отсосов закрытого типа
Описание слайда:
Рекомендуемые скорости удаления воздуха в рабочих проемах местных отсосов закрытого типа

Слайд 11


Вентиляция, слайд №11
Описание слайда:

Слайд 12


Вентиляция, слайд №12
Описание слайда:

Слайд 13


Вентиляция, слайд №13
Описание слайда:

Слайд 14

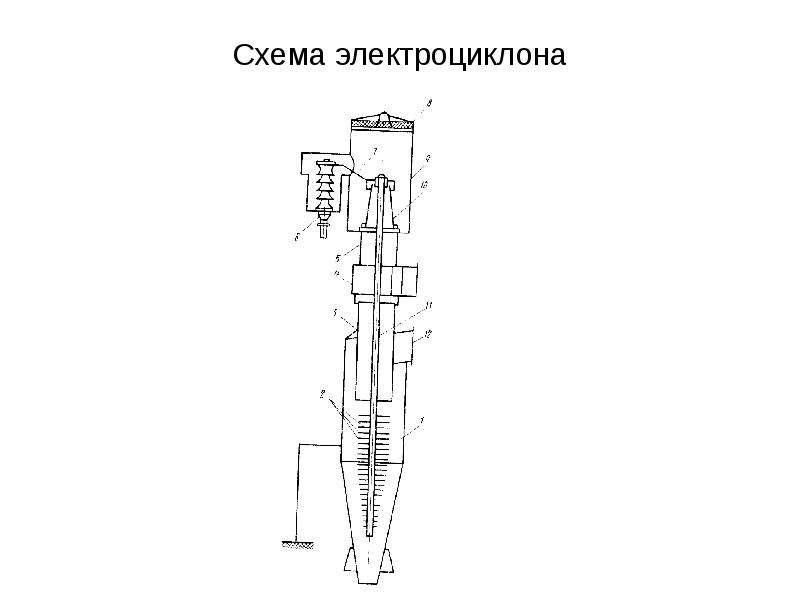

Схема электроциклона
Описание слайда:
Схема электроциклона

Слайд 15


Циклон с двухступенчатой очисткой
Описание слайда:
Циклон с двухступенчатой очисткой

Слайд 16


Вентиляция, слайд №16
Описание слайда:

Слайд 17


СНиП РФ 41-01-2003 «Отопление, вентиляция и кондиционирование»
Описание слайда:
СНиП РФ 41-01-2003 «Отопление, вентиляция и кондиционирование»

Слайд 18


СНиП РФ 41-01-2003 «Отопление, вентиляция и кондиционирование» (приложение Е)
Описание слайда:
СНиП РФ 41-01-2003 «Отопление, вентиляция и кондиционирование» (приложение Е)

Слайд 19


ПРИЛОЖЕНИЕ Е РАСЧЕТНЫЕ НОРМЫ ТЕМПЕРАТУР И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА ПРИ ВОЗДУШНОМ ДУШИРОВАНИИ
Описание слайда:
ПРИЛОЖЕНИЕ Е РАСЧЕТНЫЕ НОРМЫ ТЕМПЕРАТУР И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА ПРИ ВОЗДУШНОМ ДУШИРОВАНИИ

Слайд 20


Вентиляция, слайд №20
Описание слайда:

Слайд 21


Вентиляция, слайд №21
Описание слайда:

Слайд 22


Схемы отбора газовых проб (по кн.: «Совершенствование систем промышленной вентиляции», Москва Стройиздат 1991 С.И. Луговской, Г.К. Дымчук)
Описание слайда:
Схемы отбора газовых проб (по кн.: «Совершенствование систем промышленной вентиляции», Москва Стройиздат 1991 С.И. Луговской, Г.К. Дымчук)
