Слайд 1


ЭЛЕКТРОМАГНЕТИЗМ Лекция «Взаимодействие магнитного поля и проводников с током»
Описание слайда:
ЭЛЕКТРОМАГНЕТИЗМ Лекция «Взаимодействие магнитного поля и проводников с током»

Слайд 2


Закон Ампера На элемент проводника dl с током I в магнитном поле действует сила (Ампера) где dl – вектор, по модулю равный dl и совпадающий с направлением тока в проводнике. Сила Ампера по модулю: где  – угол между направлением тока в проводнике и вектором магнитной индукции.
Описание слайда:
Закон Ампера На элемент проводника dl с током I в магнитном поле действует сила (Ампера) где dl – вектор, по модулю равный dl и совпадающий с направлением тока в проводнике. Сила Ампера по модулю: где  – угол между направлением тока в проводнике и вектором магнитной индукции.

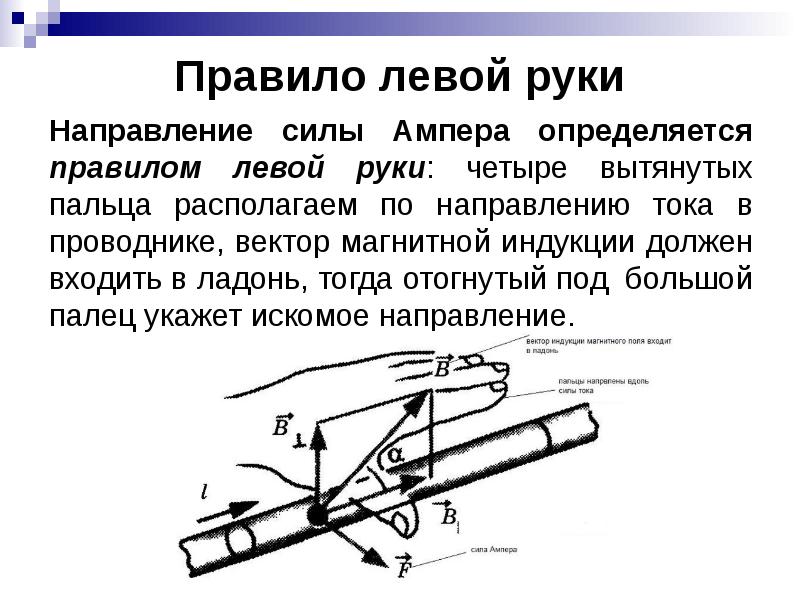

Слайд 3


Правило левой руки Направление силы Ампера определяется правилом левой руки: четыре вытянутых пальца располагаем по направлению тока в проводнике, вектор магнитной индукции должен входить в ладонь, тогда отогнутый под большой палец укажет искомое направление.
Описание слайда:
Правило левой руки Направление силы Ампера определяется правилом левой руки: четыре вытянутых пальца располагаем по направлению тока в проводнике, вектор магнитной индукции должен входить в ладонь, тогда отогнутый под большой палец укажет искомое направление.

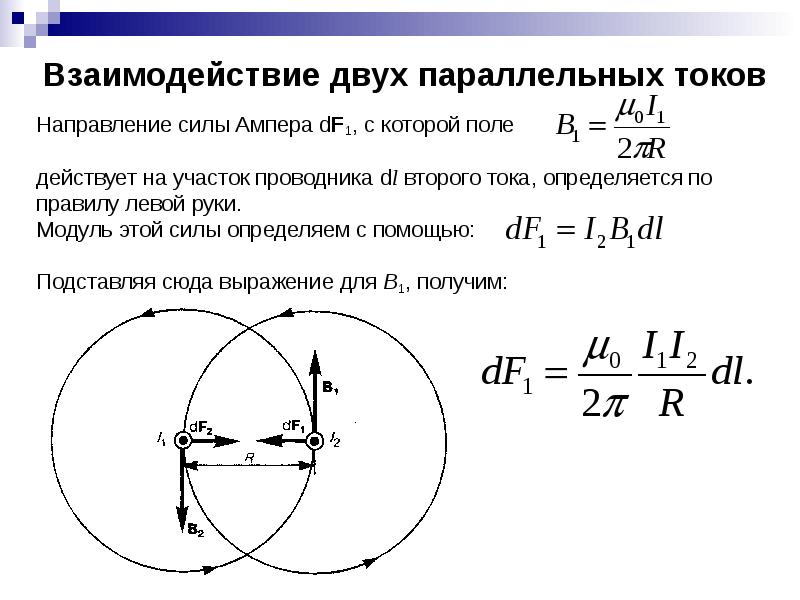

Слайд 4


Взаимодействие двух параллельных токов Направление силы Ампера dF1, с которой поле действует на участок проводника dl второго тока, определяется по правилу левой руки. Модуль этой силы определяем с помощью: Подставляя сюда выражение для В1, получим:
Описание слайда:
Взаимодействие двух параллельных токов Направление силы Ампера dF1, с которой поле действует на участок проводника dl второго тока, определяется по правилу левой руки. Модуль этой силы определяем с помощью: Подставляя сюда выражение для В1, получим:

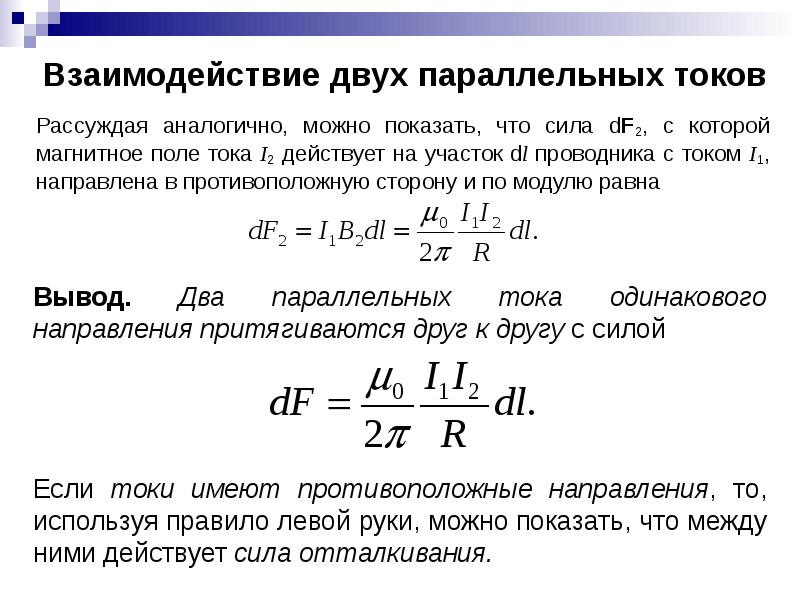

Слайд 5


Взаимодействие двух параллельных токов Рассуждая аналогично, можно показать, что сила dF2, с которой магнитное поле тока I2 действует на участок dl проводника с током I1, направлена в противоположную сторону и по модулю равна
Описание слайда:
Взаимодействие двух параллельных токов Рассуждая аналогично, можно показать, что сила dF2, с которой магнитное поле тока I2 действует на участок dl проводника с током I1, направлена в противоположную сторону и по модулю равна

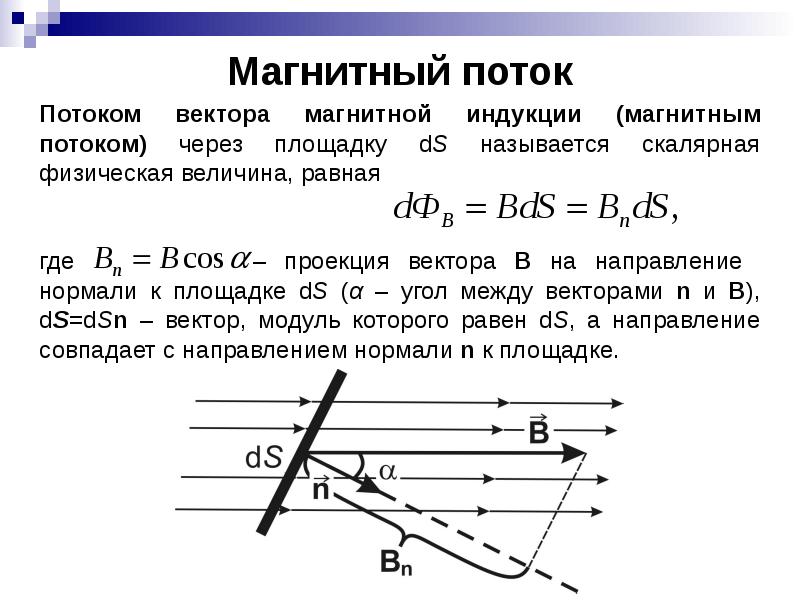

Слайд 6


Магнитный поток Потоком вектора магнитной индукции (магнитным потоком) через площадку dS называется скалярная физическая величина, равная где – проекция вектора В на направление нормали к площадке dS (α – угол между векторами n и B), dS=dSn – вектор, модуль которого равен dS, а направление совпадает с направлением нормали n к площадке.
Описание слайда:
Магнитный поток Потоком вектора магнитной индукции (магнитным потоком) через площадку dS называется скалярная физическая величина, равная где – проекция вектора В на направление нормали к площадке dS (α – угол между векторами n и B), dS=dSn – вектор, модуль которого равен dS, а направление совпадает с направлением нормали n к площадке.

Слайд 7


Магнитный поток Поток вектора магнитной индукции через произвольную поверхность S равен Для однородного поля и плоской поверхности, расположенной перпендикулярно вектору В, Bn=B=const: ФВ=BS. [Вб] Отсюда определяют единицу магнитного потока – вебер. Теорема Гаусса для поля В: поток вектора магнитной индукции сквозь любую замкнутую поверхность равен нулю:
Описание слайда:
Магнитный поток Поток вектора магнитной индукции через произвольную поверхность S равен Для однородного поля и плоской поверхности, расположенной перпендикулярно вектору В, Bn=B=const: ФВ=BS. [Вб] Отсюда определяют единицу магнитного потока – вебер. Теорема Гаусса для поля В: поток вектора магнитной индукции сквозь любую замкнутую поверхность равен нулю:

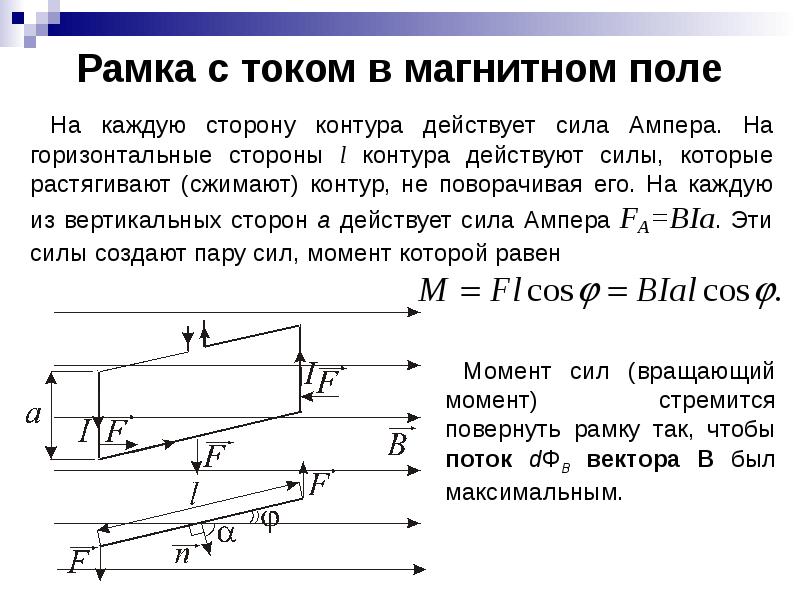

Слайд 8


Рамка с током в магнитном поле На каждую сторону контура действует сила Ампера. На горизонтальные стороны l контура действуют силы, которые растягивают (сжимают) контур, не поворачивая его. На каждую из вертикальных сторон а действует сила Ампера FA=BIa. Эти силы создают пару сил, момент которой равен
Описание слайда:
Рамка с током в магнитном поле На каждую сторону контура действует сила Ампера. На горизонтальные стороны l контура действуют силы, которые растягивают (сжимают) контур, не поворачивая его. На каждую из вертикальных сторон а действует сила Ампера FA=BIa. Эти силы создают пару сил, момент которой равен

Слайд 9


Магнитный момент контура с током
Описание слайда:
Магнитный момент контура с током

Слайд 10


Благодарю за внимание
Описание слайда:
Благодарю за внимание
