Слайд 1


ОПТИКА ЖАРЫҚ ИНТЕРФЕРЕНЦИЯСЫ Лекция – 3 Оптикадағы когерент толқындарды алу әдісі. Екі нүктелік көз шығаратын толқындардың интерференциясы.
Описание слайда:
ОПТИКА ЖАРЫҚ ИНТЕРФЕРЕНЦИЯСЫ Лекция – 3 Оптикадағы когерент толқындарды алу әдісі. Екі нүктелік көз шығаратын толқындардың интерференциясы.

Слайд 2


Юнг тәжірибесі
Описание слайда:
Юнг тәжірибесі

Слайд 3


Юнг тәжірибесі, слайд №3
Описание слайда:

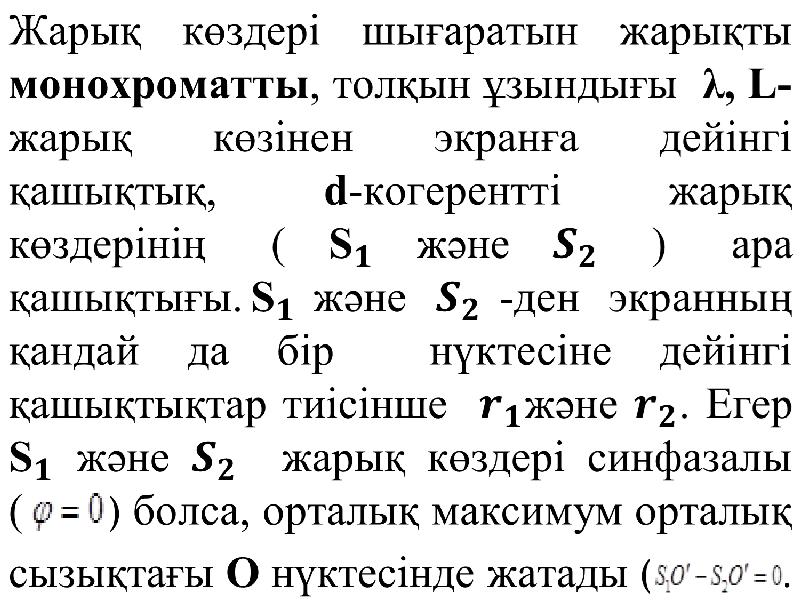

Слайд 4


Юнг тәжірибесі, слайд №4
Описание слайда:

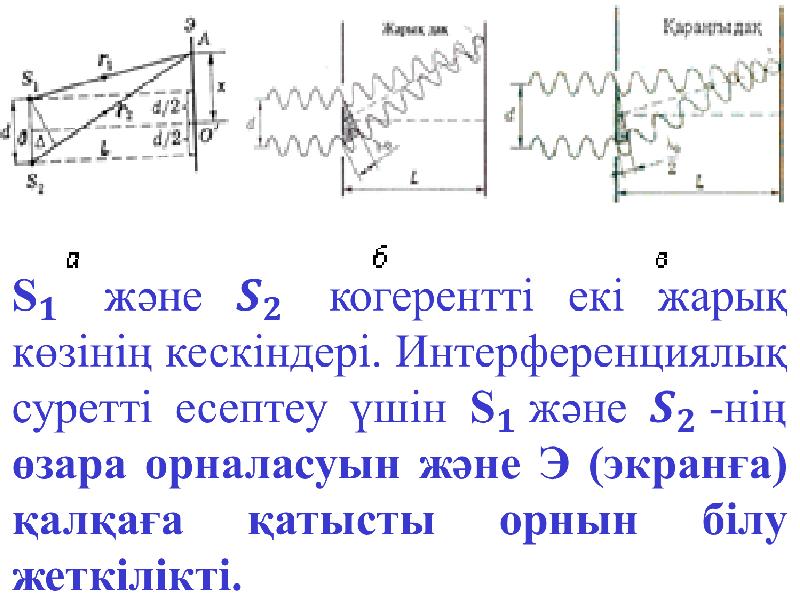

Слайд 5


Юнг тәжірибесі, слайд №5
Описание слайда:

Слайд 6


Сондықтан деп алуға болады, мұндағы ,сонда (1) Тәжірибенің көпшілігінде экранға дейінгі қашықтық -ге қарағанда көп үлкен, сондықтан сонда (2)
Описание слайда:
Сондықтан деп алуға болады, мұндағы ,сонда (1) Тәжірибенің көпшілігінде экранға дейінгі қашықтық -ге қарағанда көп үлкен, сондықтан сонда (2)

Слайд 7


Интенсивтіктің максимум мәні , ал минимум мәні- Қалқада максимумдар мен минимумдардың орны х мәнімен анықталатын болады.
Описание слайда:
Интенсивтіктің максимум мәні , ал минимум мәні- Қалқада максимумдар мен минимумдардың орны х мәнімен анықталатын болады.

Слайд 8


Интенсивтіктің максимум мәні Δmax=mλ, ал минимум мәні Δmin=(m+1/2) λ . Қалқада максимумдар мен минимумдардың орны Х мәнімен анықталады.
Описание слайда:
Интенсивтіктің максимум мәні Δmax=mλ, ал минимум мәні Δmin=(m+1/2) λ . Қалқада максимумдар мен минимумдардың орны Х мәнімен анықталады.

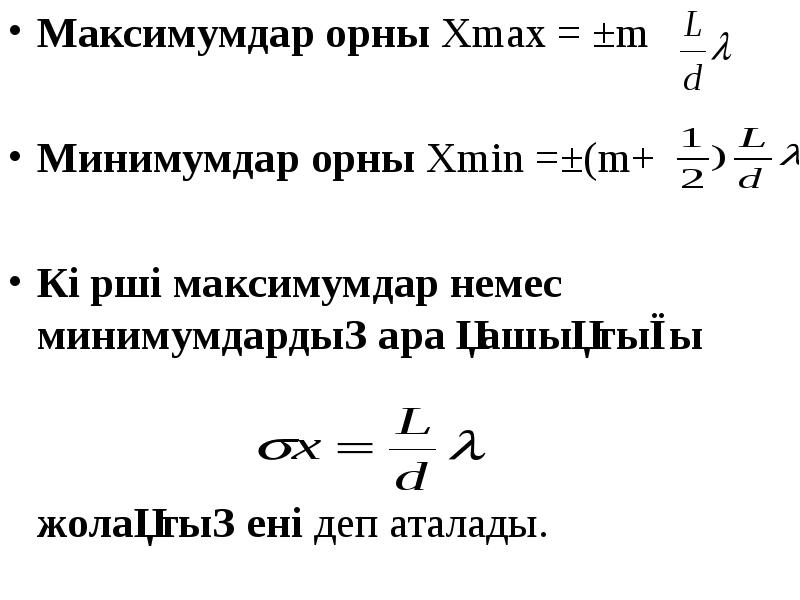

Слайд 9


Максимумдар орны Хmax = ±m Максимумдар орны Хmax = ±m Минимумдар орны Хmin =±(m+ Көрші максимумдар немес минимумдардың ара қашықтығы жолақтың ені деп аталады.
Описание слайда:
Максимумдар орны Хmax = ±m Максимумдар орны Хmax = ±m Минимумдар орны Хmin =±(m+ Көрші максимумдар немес минимумдардың ара қашықтығы жолақтың ені деп аталады.

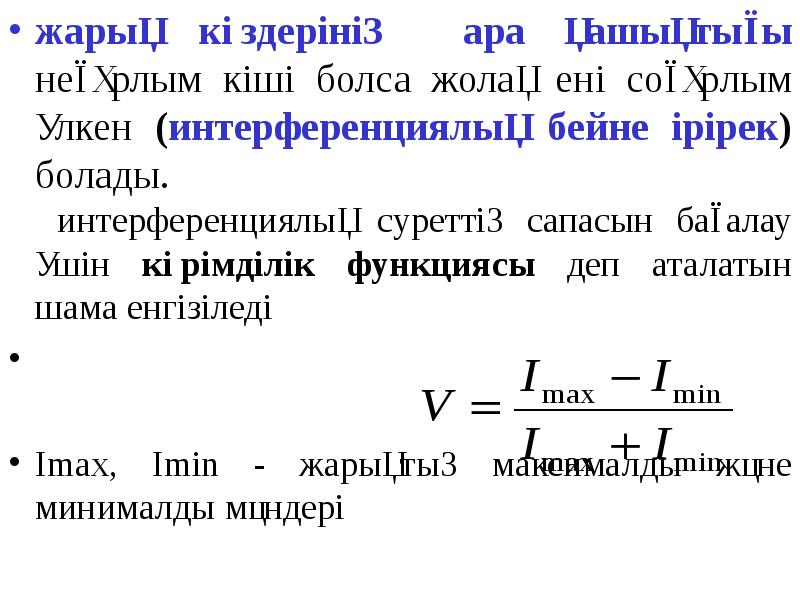

Слайд 10


жарық көздерінің ара қашықтығы неғұрлым кіші болса жолақ ені соғұрлым үлкен (интерференциялық бейне ірірек) болады. интерференциялық суреттің сапасын бағалау үшін көрімділік функциясы деп аталатын шама енгізіледі жарық көздерінің ара қашықтығы неғұрлым кіші болса жолақ ені соғұрлым үлкен (интерференциялық бейне ірірек) болады. интерференциялық суреттің сапасын бағалау үшін көрімділік функциясы деп аталатын шама енгізіледі Imax, Imin - жарықтың максималды және минималды мәндері
Описание слайда:
жарық көздерінің ара қашықтығы неғұрлым кіші болса жолақ ені соғұрлым үлкен (интерференциялық бейне ірірек) болады. интерференциялық суреттің сапасын бағалау үшін көрімділік функциясы деп аталатын шама енгізіледі жарық көздерінің ара қашықтығы неғұрлым кіші болса жолақ ені соғұрлым үлкен (интерференциялық бейне ірірек) болады. интерференциялық суреттің сапасын бағалау үшін көрімділік функциясы деп аталатын шама енгізіледі Imax, Imin - жарықтың максималды және минималды мәндері

Слайд 11

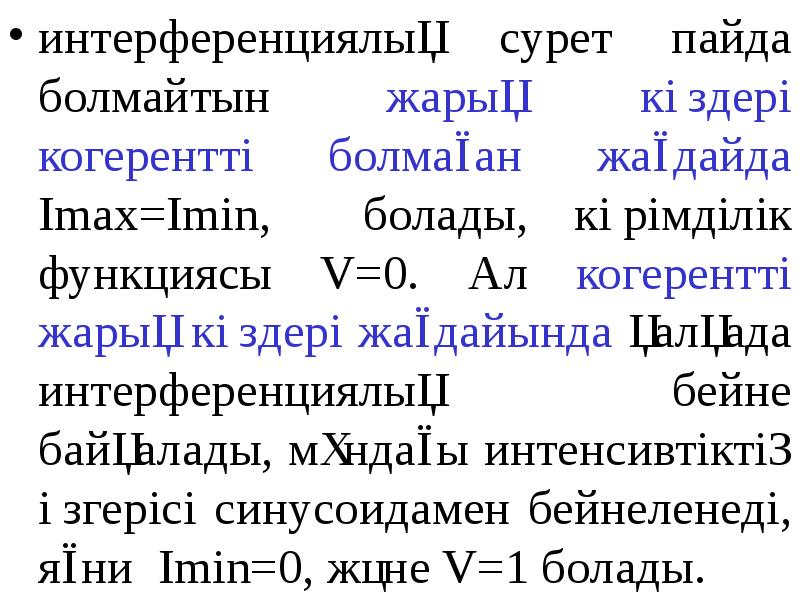

интерференциялық сурет пайда болмайтын жарық көздері когерентті болмаған жағдайда Imax=Imin, болады, көрімділік функциясы V=0. Ал когерентті жарық көздері жағдайында қалқада интерференциялық бейне байқалады, мұндағы интенсивтіктің өзгерісі синусоидамен бейнеленеді, яғни Imin=0, және V=1 болады. интерференциялық сурет пайда болмайтын жарық көздері когерентті болмаған жағдайда Imax=Imin, болады, көрімділік функциясы V=0. Ал когерентті жарық көздері жағдайында қалқада интерференциялық бейне байқалады, мұндағы интенсивтіктің өзгерісі синусоидамен бейнеленеді, яғни Imin=0, және V=1 болады.
Описание слайда:
интерференциялық сурет пайда болмайтын жарық көздері когерентті болмаған жағдайда Imax=Imin, болады, көрімділік функциясы V=0. Ал когерентті жарық көздері жағдайында қалқада интерференциялық бейне байқалады, мұндағы интенсивтіктің өзгерісі синусоидамен бейнеленеді, яғни Imin=0, және V=1 болады. интерференциялық сурет пайда болмайтын жарық көздері когерентті болмаған жағдайда Imax=Imin, болады, көрімділік функциясы V=0. Ал когерентті жарық көздері жағдайында қалқада интерференциялық бейне байқалады, мұндағы интенсивтіктің өзгерісі синусоидамен бейнеленеді, яғни Imin=0, және V=1 болады.

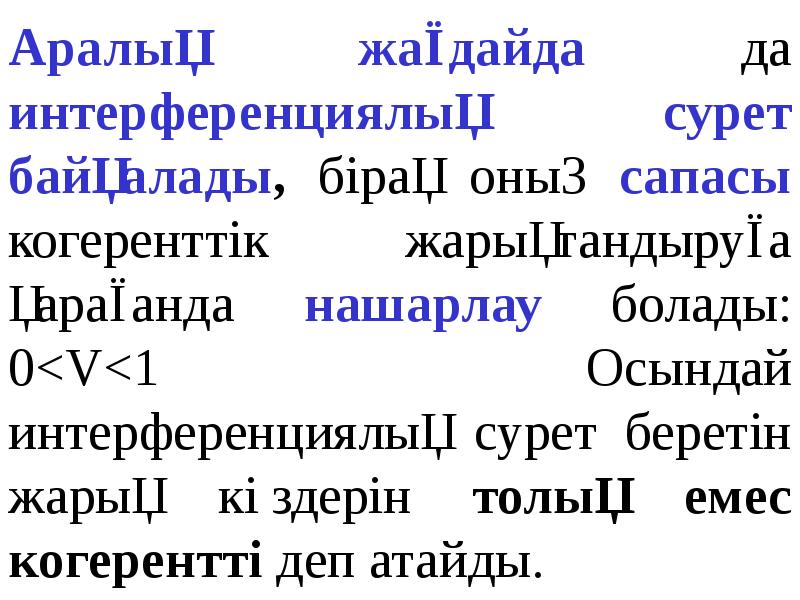

Слайд 12


Аралық жағдайда да интерференциялық сурет байқалады, бірақ оның сапасы когеренттік жарықтандыруға қарағанда нашарлау болады: 0<V<1 Осындай интерференциялық сурет беретін жарық көздерін толық емес когерентті деп атайды.
Описание слайда:
Аралық жағдайда да интерференциялық сурет байқалады, бірақ оның сапасы когеренттік жарықтандыруға қарағанда нашарлау болады: 0<V<1 Осындай интерференциялық сурет беретін жарық көздерін толық емес когерентті деп атайды.

Слайд 13

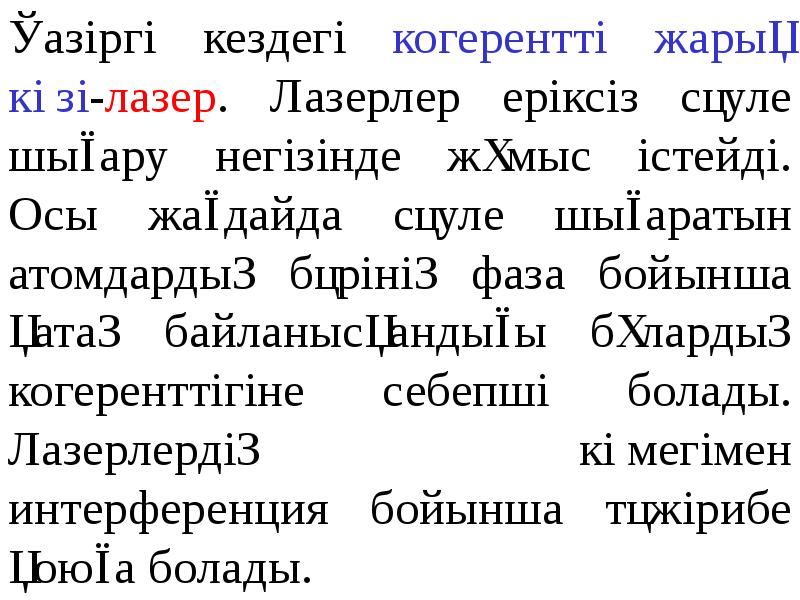

Қазіргі кездегі когерентті жарық көзі-лазер. Лазерлер еріксіз сәуле шығару негізінде жұмыс істейді. Осы жағдайда сәуле шығаратын атомдардың бәрінің фаза бойынша қатаң байланысқандығы бұлардың когеренттігіне себепші болады. Лазерлердің көмегімен интерференция бойынша тәжірибе қоюға болады. Қазіргі кездегі когерентті жарық көзі-лазер. Лазерлер еріксіз сәуле шығару негізінде жұмыс істейді. Осы жағдайда сәуле шығаратын атомдардың бәрінің фаза бойынша қатаң байланысқандығы бұлардың когеренттігіне себепші болады. Лазерлердің көмегімен интерференция бойынша тәжірибе қоюға болады.
Описание слайда:
Қазіргі кездегі когерентті жарық көзі-лазер. Лазерлер еріксіз сәуле шығару негізінде жұмыс істейді. Осы жағдайда сәуле шығаратын атомдардың бәрінің фаза бойынша қатаң байланысқандығы бұлардың когеренттігіне себепші болады. Лазерлердің көмегімен интерференция бойынша тәжірибе қоюға болады. Қазіргі кездегі когерентті жарық көзі-лазер. Лазерлер еріксіз сәуле шығару негізінде жұмыс істейді. Осы жағдайда сәуле шығаратын атомдардың бәрінің фаза бойынша қатаң байланысқандығы бұлардың когеренттігіне себепші болады. Лазерлердің көмегімен интерференция бойынша тәжірибе қоюға болады.

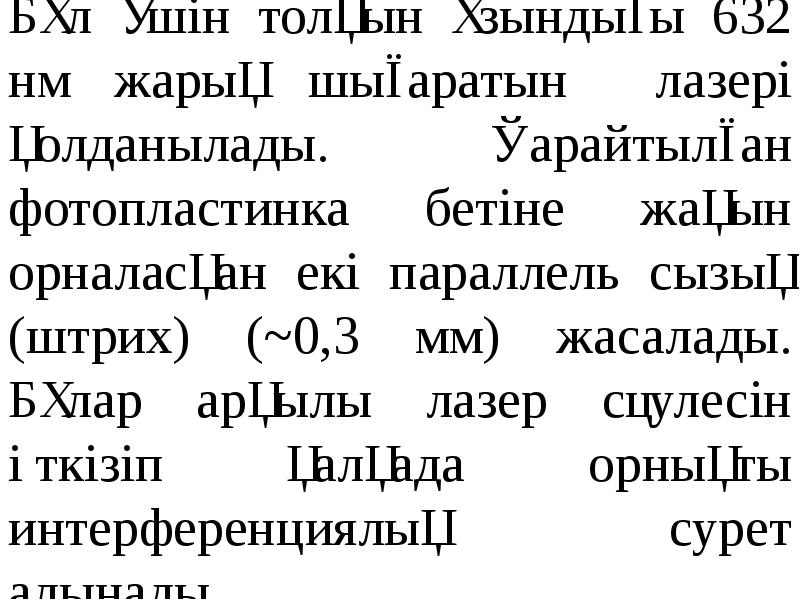

Слайд 14


Бұл үшін толқын ұзындығы 632 нм жарық шығаратын лазері қолданылады. Қарайтылған фотопластинка бетіне жақын орналасқан екі параллель сызық (штрих) (~0,3 мм) жасалады. Бұлар арқылы лазер сәулесін өткізіп қалқада орнықты интерференциялық сурет алынады.
Описание слайда:
Бұл үшін толқын ұзындығы 632 нм жарық шығаратын лазері қолданылады. Қарайтылған фотопластинка бетіне жақын орналасқан екі параллель сызық (штрих) (~0,3 мм) жасалады. Бұлар арқылы лазер сәулесін өткізіп қалқада орнықты интерференциялық сурет алынады.

Слайд 15

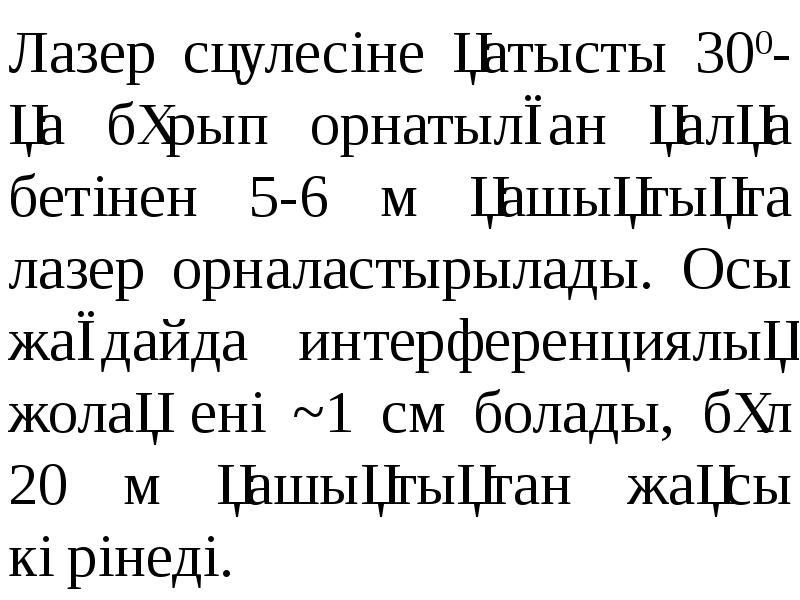

Лазер сәулесіне қатысты 300-қа бұрып орнатылған қалқа бетінен 5-6 м қашықтықта лазер орналастырылады. Осы жағдайда интерференциялық жолақ ені ~1 см болады, бұл 20 м қашықтықтан жақсы көрінеді.
Описание слайда:
Лазер сәулесіне қатысты 300-қа бұрып орнатылған қалқа бетінен 5-6 м қашықтықта лазер орналастырылады. Осы жағдайда интерференциялық жолақ ені ~1 см болады, бұл 20 м қашықтықтан жақсы көрінеді.
