Слайд 1

Описание слайда:

100VG - Any LAN Обзор технологии

Слайд 2

Описание слайда:

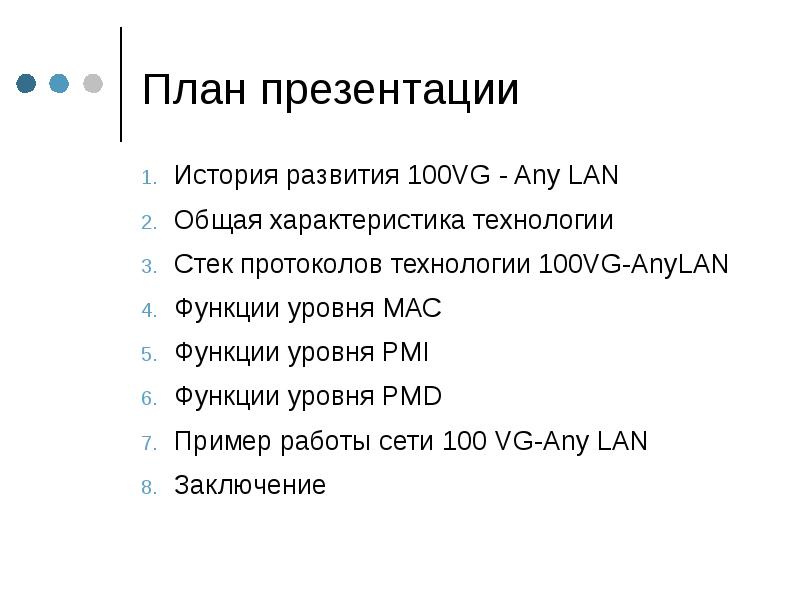

План презентации История развития 100VG - Any LAN Общая характеристика технологии Стек протоколов технологии 100VG-AnyLAN Функции уровня МАС Функции уровня PMI Функции уровня PMD Пример работы сети 100 VG-Any LAN Заключение

Слайд 3

Описание слайда:

1. История Технология 100-VG выдвинута AT&T и HP Сентябрь 1993 – создан комитет IEEE 802.12 100-VG создавалась, как расширение Ethernet Позже, проект был расширен возможностью поддержки формата Token Ring Стандарт IEEE 802.12 принят летом 1995 года

Слайд 4

Описание слайда:

2. Общая характеристика В технологии 100VG-AnyLAN определен новый метод доступа Demand Priority Метод Demand Priority: Концентратор решает, кому дать доступ к ресурсу сети Трафик разделяется на 2 приоритета: Низкий – обычные приложения Высокий – мультимедийные приложения

Слайд 5

Описание слайда:

Структура сети 100VG-AnyLAN Корневой концентратор 100VG - Any LAN

Слайд 6

Описание слайда:

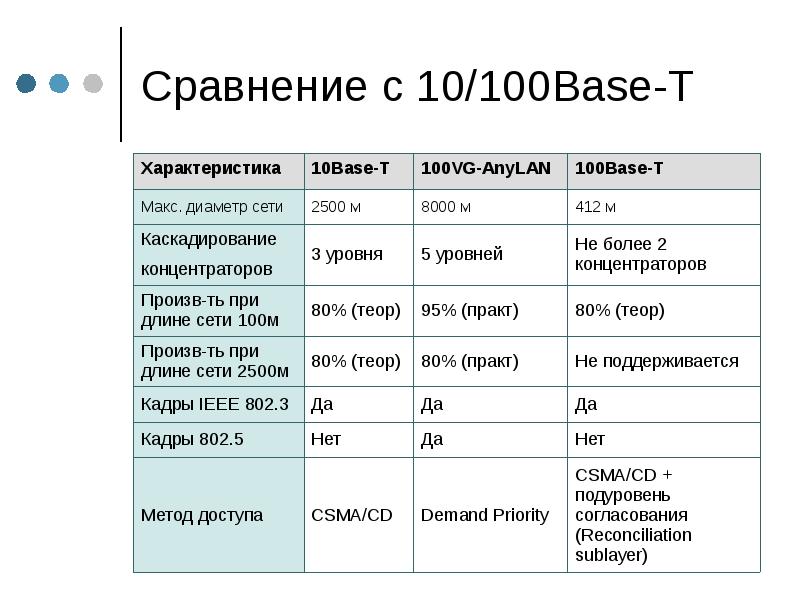

Сравнение с 10/100Base-T

Слайд 7

Описание слайда:

3. Стек протоколов Any LAN

Слайд 8

Описание слайда:

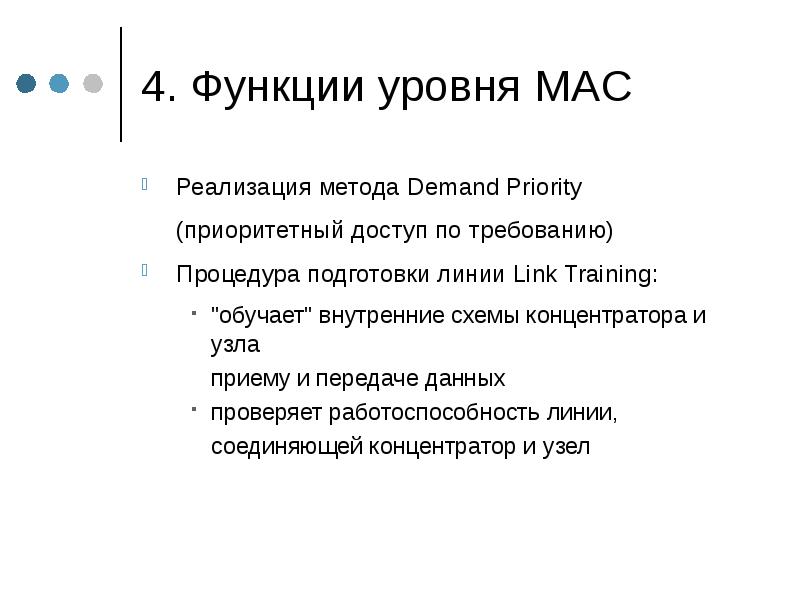

4. Функции уровня MAC Реализация метода Demand Priority (приоритетный доступ по требованию) Процедура подготовки линии Link Training: "обучает" внутренние схемы концентратора и узла приему и передаче данных проверяет работоспособность линии, соединяющей концентратор и узел

Слайд 9

Описание слайда:

5. Функции уровня PMI

Слайд 10

Описание слайда:

6. Функции уровня PMD мультиплексирование каналов копирование NRZ операции передачи сигналов по среде контроль статуса физической связи

Слайд 11

Описание слайда:

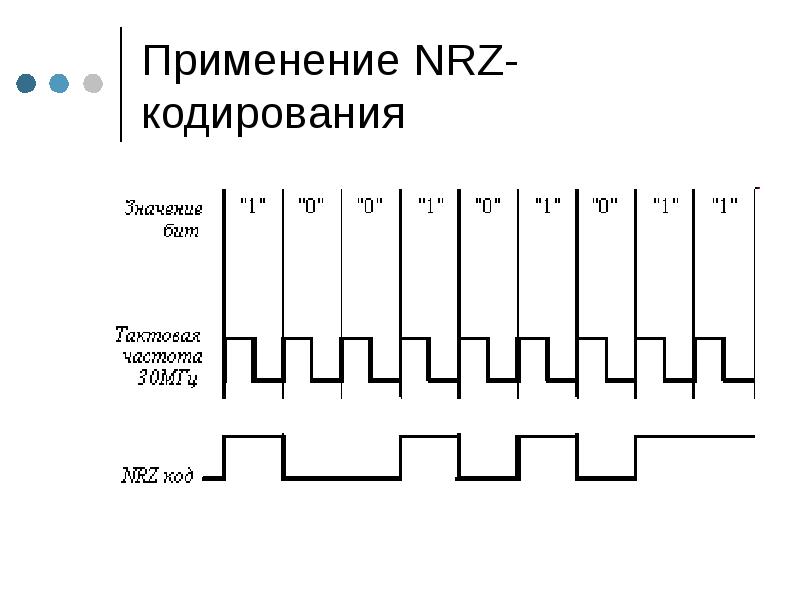

Применение NRZ-кодирования

Слайд 12

Описание слайда:

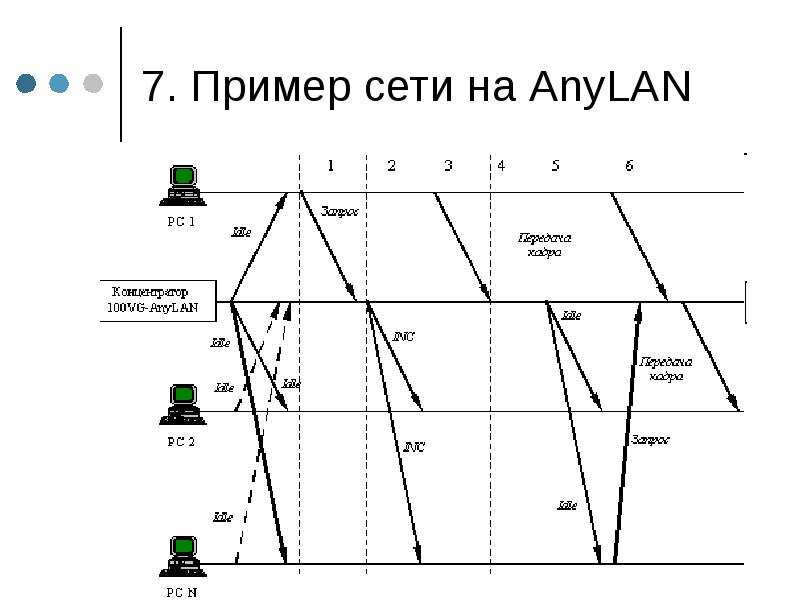

7. Пример сети на AnyLAN

Слайд 13

Описание слайда:

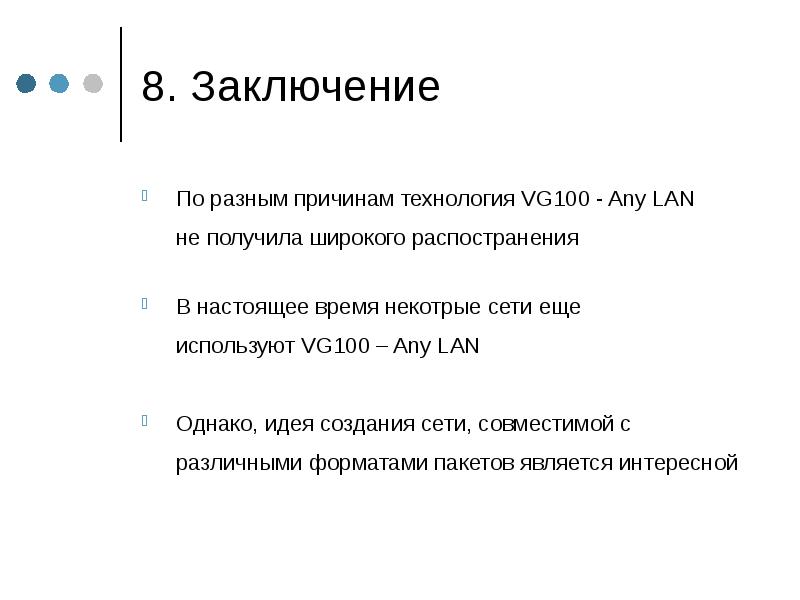

8. Заключение По разным причинам технология VG100 - Any LAN не получила широкого распостранения В настоящее время некотрые сети еще используют VG100 – Any LAN Однако, идея создания сети, совместимой с различными форматами пакетов является интересной
