Слайд 1

Описание слайда:

Лекция № 4 АВТОМАТИЗИРОВАННЫЕ ИНФОРМАЦИОННЫЕ СИСТЕМЫ (АИС) МЕДИЦИНСКОГО НАЗНАЧЕНИЯ

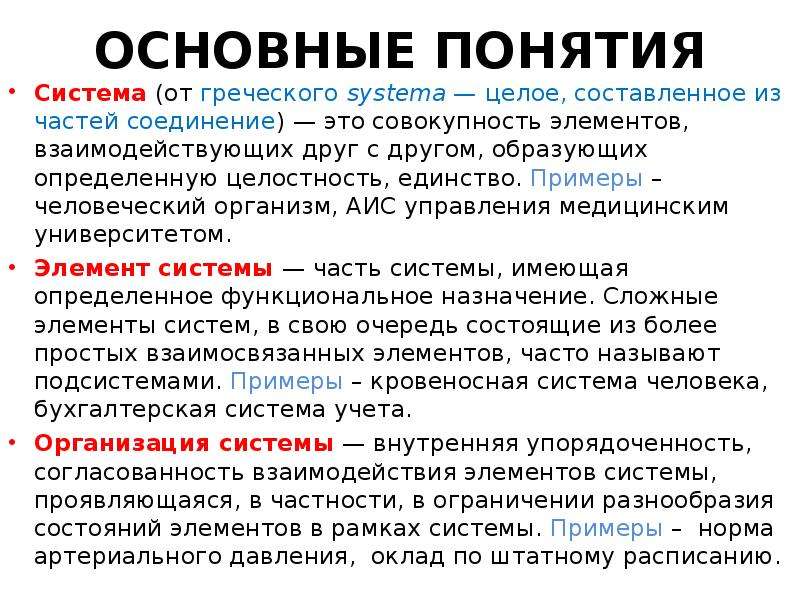

Слайд 2

Описание слайда:

ОСНОВНЫЕ ПОНЯТИЯ Система (от греческого systema — целое, составленное из частей соединение) — это совокупность элементов, взаимодействующих друг с другом, образующих определенную целостность, единство. Примеры – человеческий организм, АИС управления медицинским университетом. Элемент системы — часть системы, имеющая определенное функциональное назначение. Сложные элементы систем, в свою очередь состоящие из более простых взаимосвязанных элементов, часто называют подсистемами. Примеры – кровеносная система человека, бухгалтерская система учета. Организация системы — внутренняя упорядоченность, согласованность взаимодействия элементов системы, проявляющаяся, в частности, в ограничении разнообразия состояний элементов в рамках системы. Примеры – норма артериального давления, оклад по штатному расписанию.

Слайд 3

Описание слайда:

ОСНОВНЫЕ ПОНЯТИЯ Структура системы — состав, порядок и принципы взаимодействия элементов системы, определяющие основные свойства системы. Структура системы может быть – линейная, иерархическая, сетевая. Архитектура системы — совокупность свойств системы, существенных для пользователя. Целостность системы — принципиальная несводимость свойств системы к сумме свойств отдельных ее элементов (эмерджентность свойств) и, в то же время, зависимость свойств каждого элемента от его места и функции внутри системы. Автоматизированная Информационная система (АИС) — взаимосвязанная совокупность средств, методов и персонала, используемых для хранения, обработки и выдачи информации в интересах достижения поставленной цели

Слайд 4

Описание слайда:

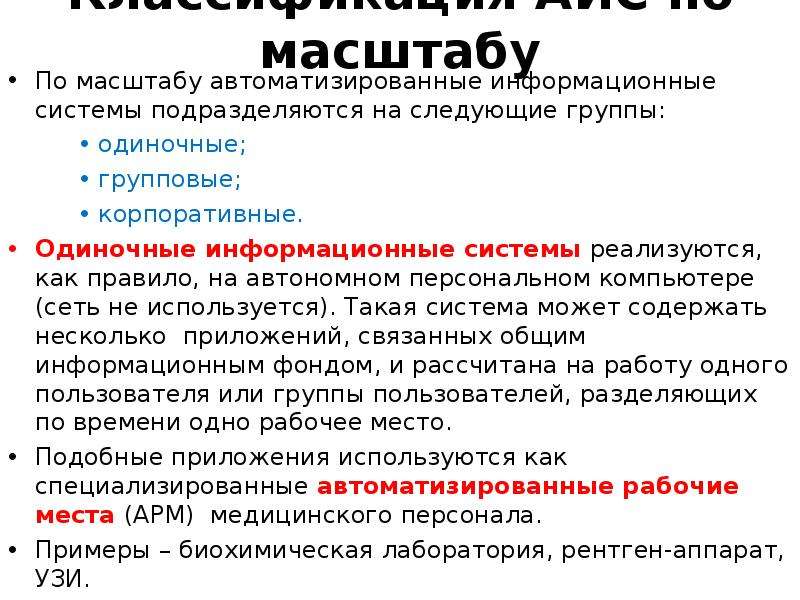

Классификация АИС по масштабу По масштабу автоматизированные информационные системы подразделяются на следующие группы: одиночные; групповые; корпоративные. Одиночные информационные системы реализуются, как правило, на автономном персональном компьютере (сеть не используется). Такая система может содержать несколько приложений, связанных общим информационным фондом, и рассчитана на работу одного пользователя или группы пользователей, разделяющих по времени одно рабочее место. Подобные приложения используются как специализированные автоматизированные рабочие места (АРМ) медицинского персонала. Примеры – биохимическая лаборатория, рентген-аппарат, УЗИ.

Слайд 5

Описание слайда:

Классификация АИС по масштабу Групповые информационные системы ориентированы на коллективное использование информации членами рабочей группы и как правило строятся на базе локальной вычислительной сети. Примеры – электронная регистратура, электронная история болезни, АИС «Лечебное отделение» При разработке таких приложений используются серверы баз данных ( SQL-серверы) для рабочих групп. Наиболее известны такие серверы баз данных, как Oracle, DB2, Microsoft SQL Server, InterBase, Sybase, Informix.

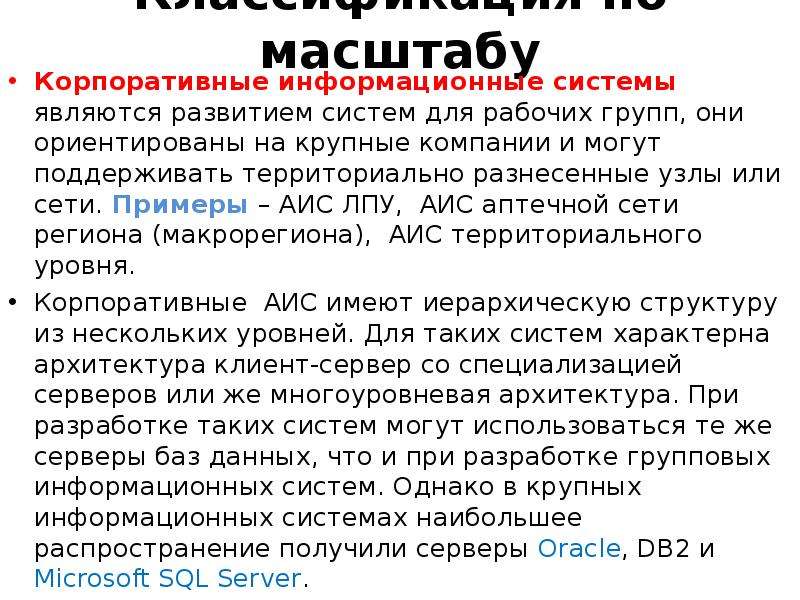

Слайд 6

Описание слайда:

Классификация по масштабу Корпоративные информационные системы являются развитием систем для рабочих групп, они ориентированы на крупные компании и могут поддерживать территориально разнесенные узлы или сети. Примеры – АИС ЛПУ, АИС аптечной сети региона (макрорегиона), АИС территориального уровня. Корпоративные АИС имеют иерархическую структуру из нескольких уровней. Для таких систем характерна архитектура клиент-сервер со специализацией серверов или же многоуровневая архитектура. При разработке таких систем могут использоваться те же серверы баз данных, что и при разработке групповых информационных систем. Однако в крупных информационных системах наибольшее распространение получили серверы Oracle, DB2 и Microsoft SQL Server.

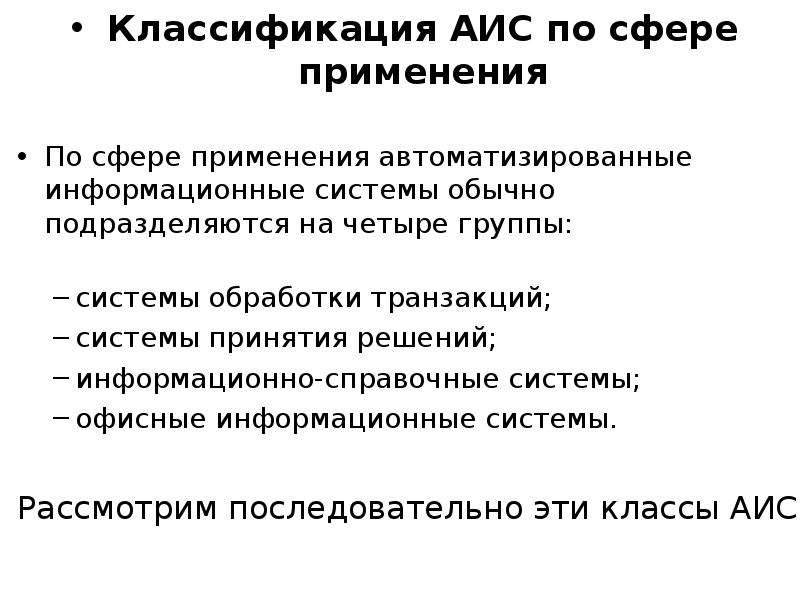

Слайд 7

Описание слайда:

Классификация АИС по сфере применения Классификация АИС по сфере применения По сфере применения автоматизированные информационные системы обычно подразделяются на четыре группы: системы обработки транзакций; системы принятия решений; информационно-справочные системы; офисные информационные системы. Рассмотрим последовательно эти классы АИС

Слайд 8

Описание слайда:

Системы обработки транзакций Системы обработки транзакций Системы обработки транзакций - предназначены для оперативного получения информации по интересующему пользователя объекту или группе объектов. Примеры - получение данных ЭКГ больного в его электронную карту, количество пациентов, побывавших на приеме у врача N, получение информации о совместимости применяемых фармакологических препаратов. По оперативности обработки данных разделяются на пакетные информационные системы и оперативные информационные системы. Режим оперативной обработки транзакций - отражение актуального состояния предметной области в любой момент времени, Режим пакетной обработки – передает данные через определенный период времени.

Слайд 9

Описание слайда:

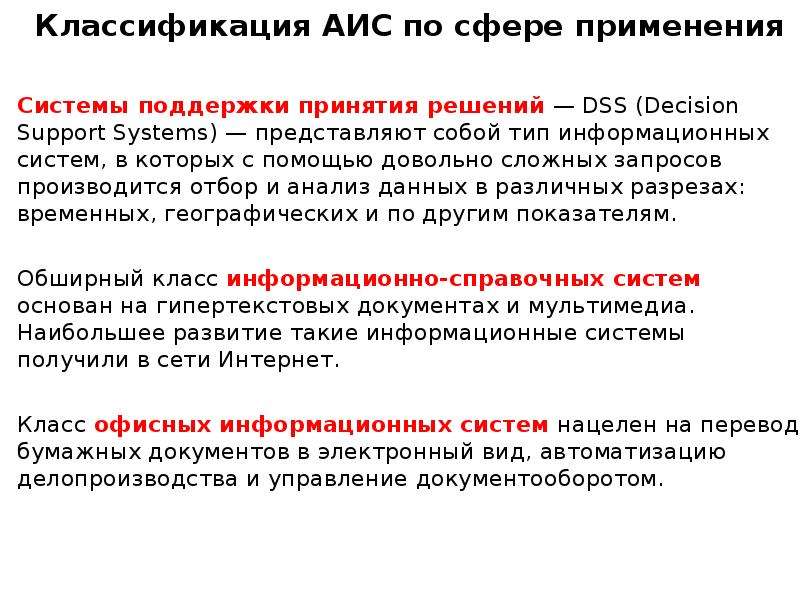

Классификация АИС по сфере применения Классификация АИС по сфере применения Системы поддержки принятия решений — DSS (Decision Support Systems) — представляют собой тип информационных систем, в которых с помощью довольно сложных запросов производится отбор и анализ данных в различных разрезах: временных, географических и по другим показателям. Обширный класс информационно-справочных систем основан на гипертекстовых документах и мультимедиа. Наибольшее развитие такие информационные системы получили в сети Интернет. Класс офисных информационных систем нацелен на перевод бумажных документов в электронный вид, автоматизацию делопроизводства и управление документооборотом.

Слайд 10

Описание слайда:

Классификация АИС по способу организации Классификация АИС по способу организации По способу организации групповые и корпоративные информационные системы подразделяются на следующие классы: системы на основе архитектуры файл-сервер; системы на основе архитектуры клиент-сервер; системы на основе многоуровневой архитектуры; системы на основе Интернет/интранет - технологий. В любой информационной системе можно выделить необходимые функциональные компоненты, которые помогают понять ограничения различных архитектур информационных систем.

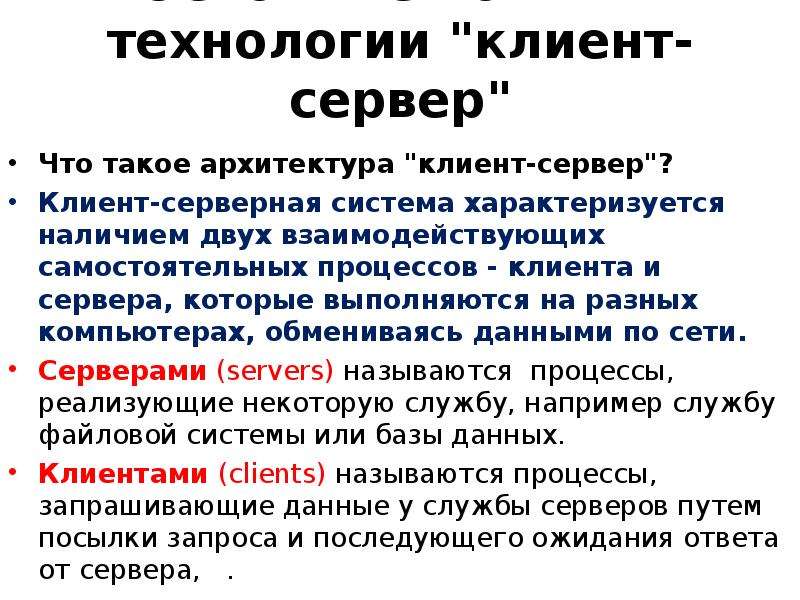

Слайд 11

Описание слайда:

Основные понятия технологии "клиент-сервер" Что такое архитектура "клиент-сервер"? Клиент-серверная система характеризуется наличием двух взаимодействующих самостоятельных процессов - клиента и сервера, которые выполняются на разных компьютерах, обмениваясь данными по сети. Серверами (servers) называются процессы, реализующие некоторую службу, например службу файловой системы или базы данных. Клиентами (clients) называются процессы, запрашивающие данные у службы серверов путем посылки запроса и последующего ожидания ответа от сервера, .

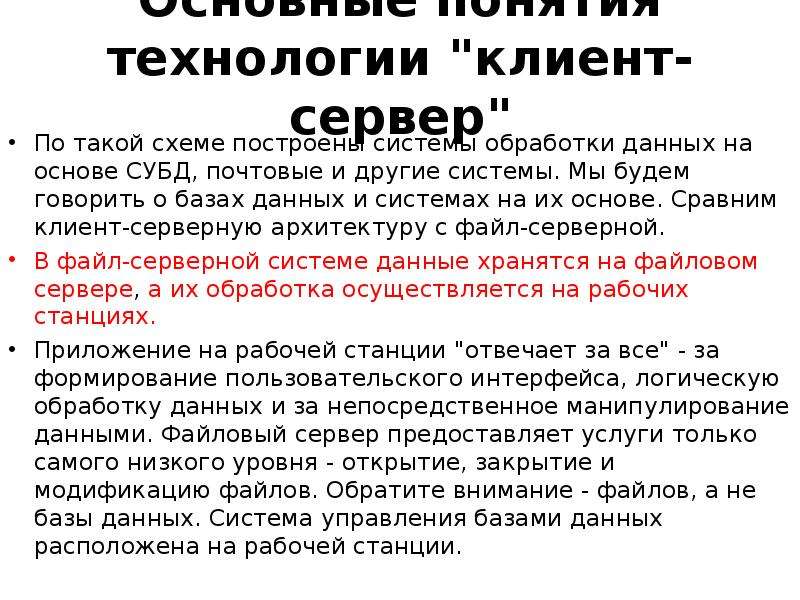

Слайд 12

Описание слайда:

Основные понятия технологии "клиент-сервер" По такой схеме построены системы обработки данных на основе СУБД, почтовые и другие системы. Мы будем говорить о базах данных и системах на их основе. Сравним клиент-серверную архитектуру с файл-серверной. В файл-серверной системе данные хранятся на файловом сервере, а их обработка осуществляется на рабочих станциях. Приложение на рабочей станции "отвечает за все" - за формирование пользовательского интерфейса, логическую обработку данных и за непосредственное манипулирование данными. Файловый сервер предоставляет услуги только самого низкого уровня - открытие, закрытие и модификацию файлов. Обратите внимание - файлов, а не базы данных. Система управления базами данных расположена на рабочей станции.

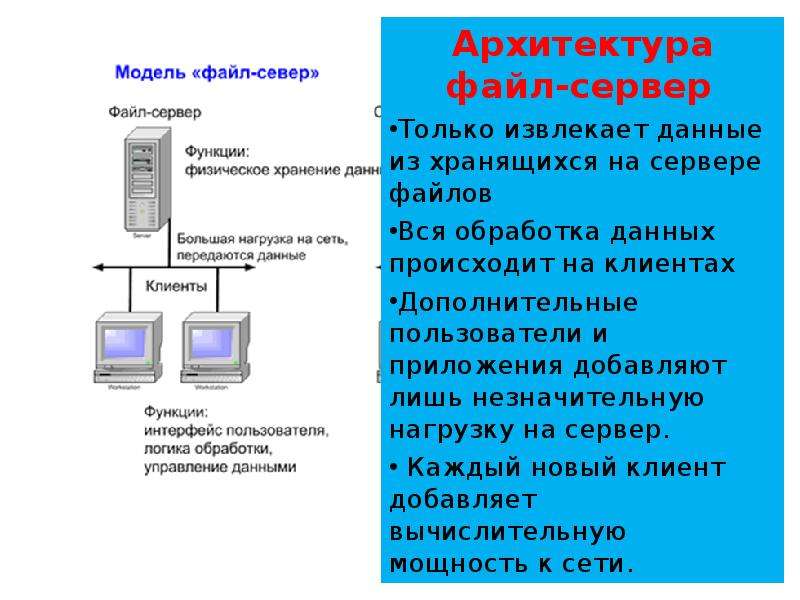

Слайд 13

Описание слайда:

Архитектура файл-сервер Архитектура файл-сервер Только извлекает данные из хранящихся на сервере файлов Вся обработка данных происходит на клиентах Дополнительные пользователи и приложения добавляют лишь незначительную нагрузку на сервер. Каждый новый клиент добавляет вычислительную мощность к сети.

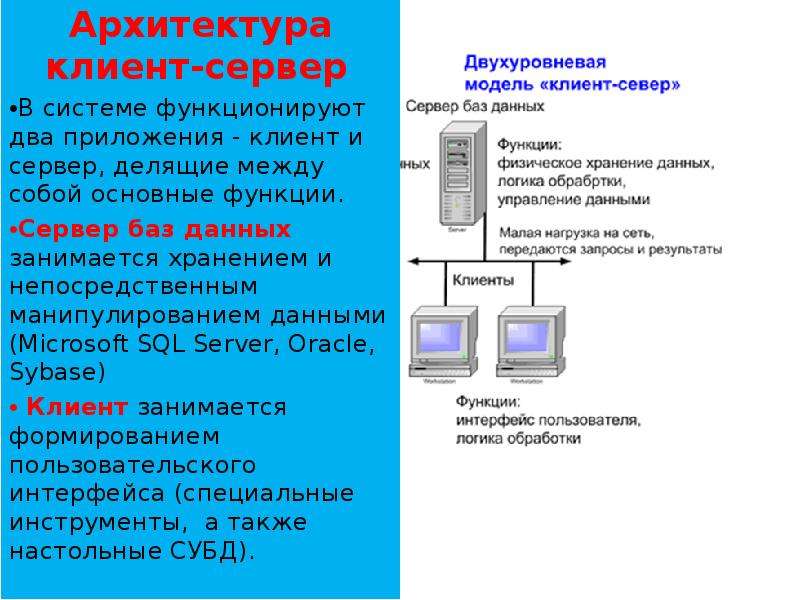

Слайд 14

Описание слайда:

Архитектура клиент-сервер Архитектура клиент-сервер В системе функционируют два приложения - клиент и сервер, делящие между собой основные функции. Сервер баз данных занимается хранением и непосредственным манипулированием данными (Microsoft SQL Server, Oracle, Sybase) Клиент занимается формированием пользовательского интерфейса (специальные инструменты, а также настольные СУБД).

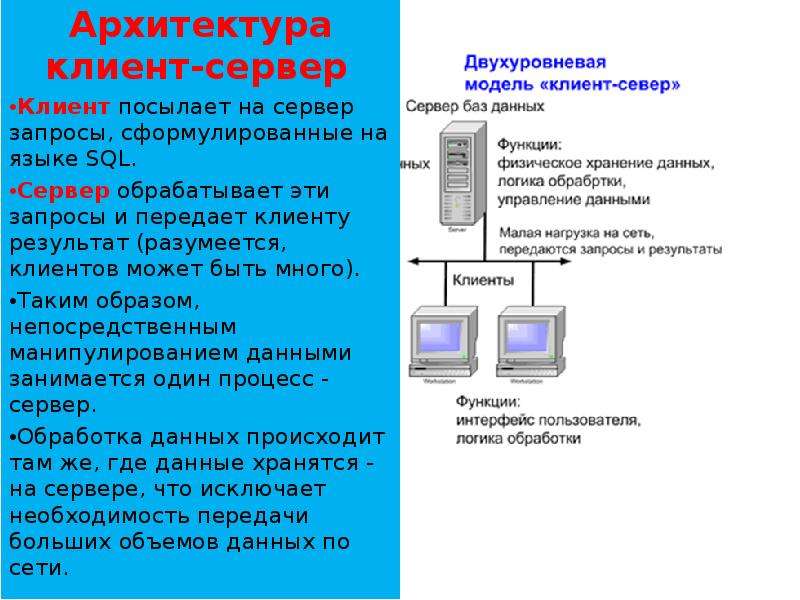

Слайд 15

Описание слайда:

Архитектура клиент-сервер Архитектура клиент-сервер Клиент посылает на сервер запросы, сформулированные на языке SQL. Сервер обрабатывает эти запросы и передает клиенту результат (разумеется, клиентов может быть много). Таким образом, непосредственным манипулированием данными занимается один процесс - сервер. Обработка данных происходит там же, где данные хранятся - на сервере, что исключает необходимость передачи больших объемов данных по сети.

Слайд 16

Описание слайда:

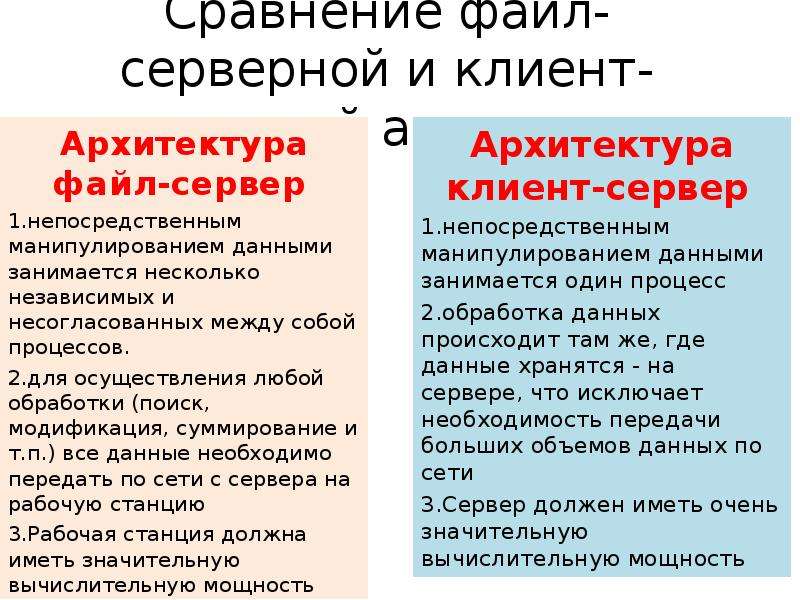

Сравнение файл-серверной и клиент-серверной архитектур Архитектура клиент-сервер непосредственным манипулированием данными занимается один процесс обработка данных происходит там же, где данные хранятся - на сервере, что исключает необходимость передачи больших объемов данных по сети Сервер должен иметь очень значительную вычислительную мощность

Слайд 17

Описание слайда:

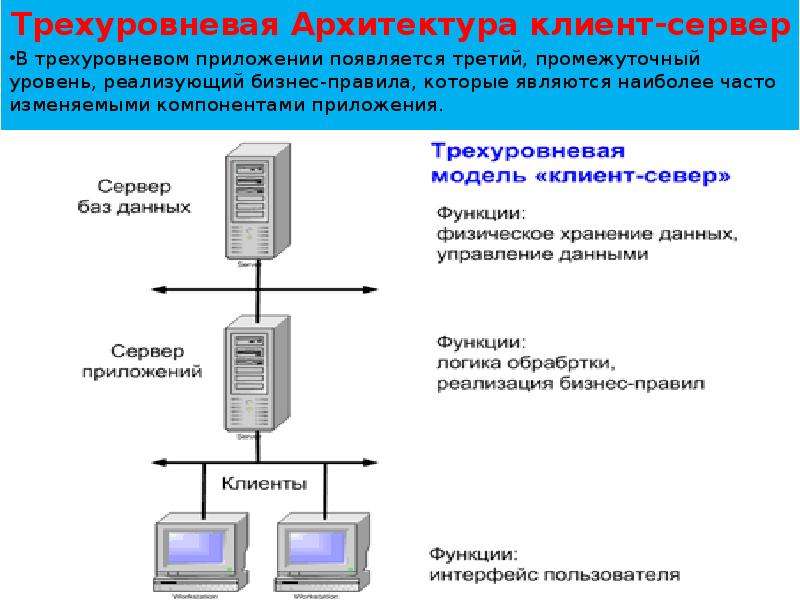

Трехуровневая Архитектура клиент-сервер Трехуровневая Архитектура клиент-сервер В трехуровневом приложении появляется третий, промежуточный уровень, реализующий бизнес-правила, которые являются наиболее часто изменяемыми компонентами приложения.

Слайд 18

Описание слайда:

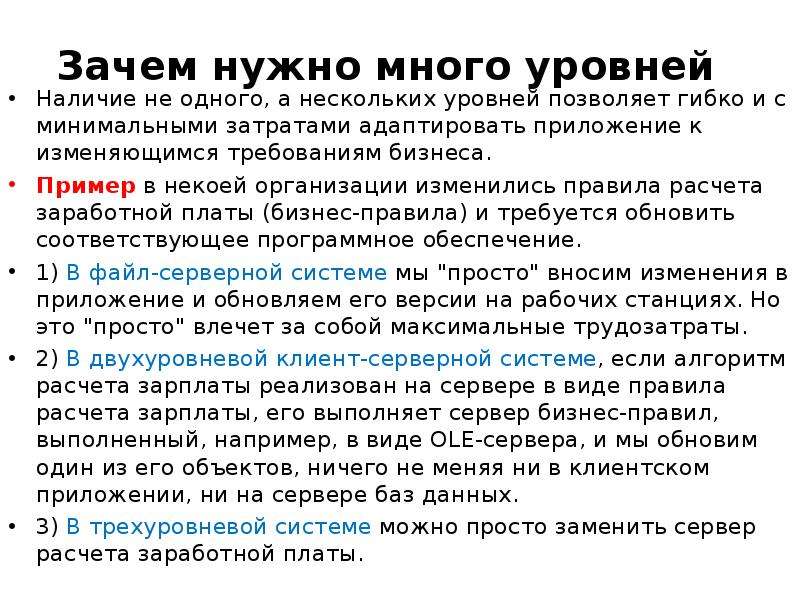

Зачем нужно много уровней Наличие не одного, а нескольких уровней позволяет гибко и с минимальными затратами адаптировать приложение к изменяющимся требованиям бизнеса. Пример в некоей организации изменились правила расчета заработной платы (бизнес-правила) и требуется обновить соответствующее программное обеспечение. 1) В файл-серверной системе мы "просто" вносим изменения в приложение и обновляем его версии на рабочих станциях. Но это "просто" влечет за собой максимальные трудозатраты. 2) В двухуровневой клиент-серверной системе, если алгоритм расчета зарплаты реализован на сервере в виде правила расчета зарплаты, его выполняет сервер бизнес-правил, выполненный, например, в виде OLE-сервера, и мы обновим один из его объектов, ничего не меняя ни в клиентском приложении, ни на сервере баз данных. 3) В трехуровневой системе можно просто заменить сервер расчета заработной платы.

Слайд 19

Описание слайда:

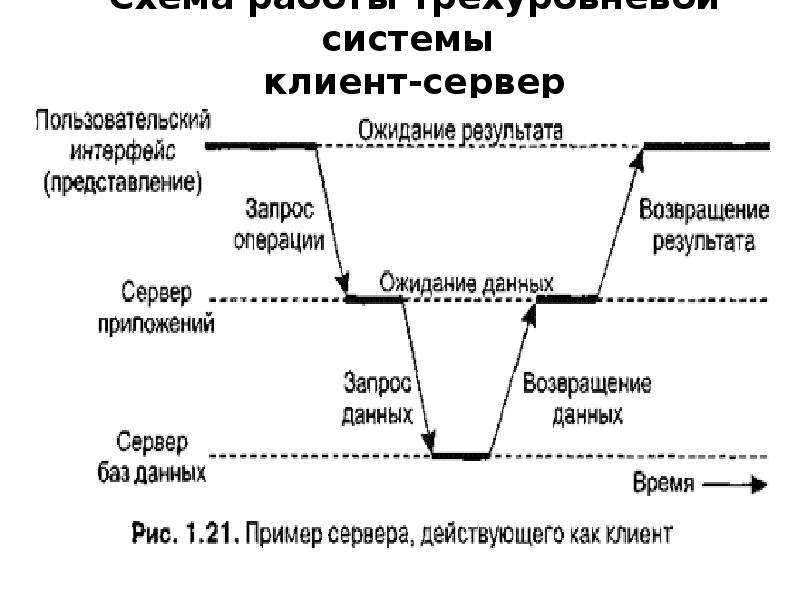

Схема работы трехуровневой системы клиент-сервер

Слайд 20

Описание слайда:

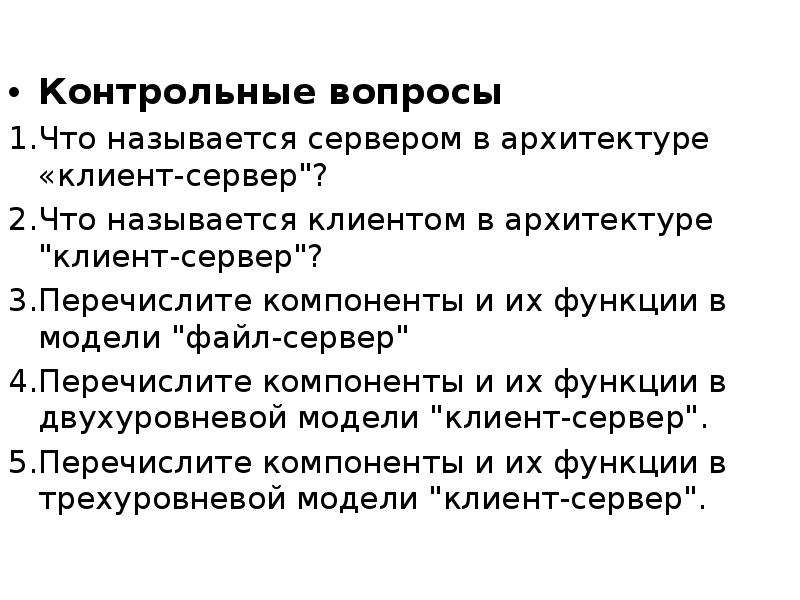

Контрольные вопросы Контрольные вопросы Что называется сервером в архитектуре «клиент-сервер"? Что называется клиентом в архитектуре "клиент-сервер"? Перечислите компоненты и их функции в модели "файл-сервер" Перечислите компоненты и их функции в двухуровневой модели "клиент-сервер". Перечислите компоненты и их функции в трехуровневой модели "клиент-сервер".
