Слайд 1

Описание слайда:

Компьютерные сети ИСМОИЛОВ М.И. Кандидат технических наук, доцент Кафедра “АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ“ МАДИ – ГТУ e-mail: ismoilov_mi@mail.ru

Слайд 2

Описание слайда:

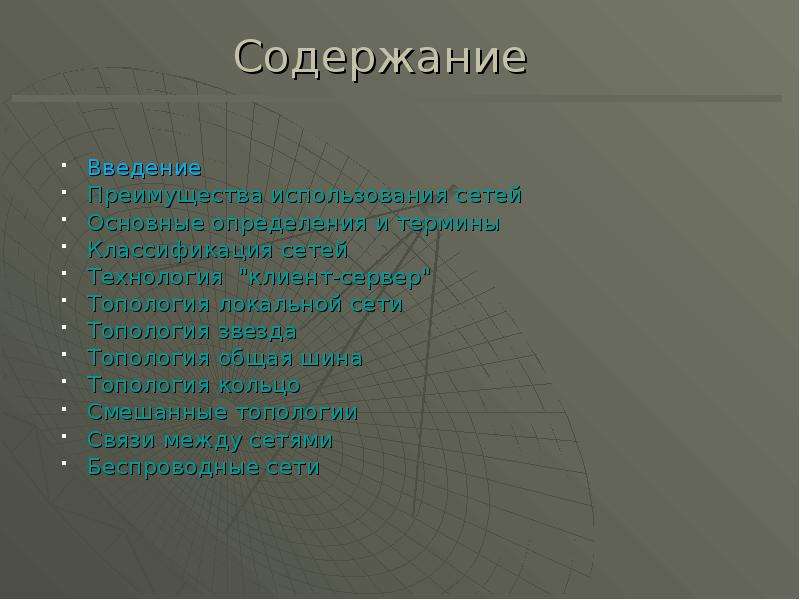

Содержание Введение Преимущества использования сетей Основные определения и термины Классификация сетей Технология "клиент-сервер" Топология локальной сети Топология звезда Топология общая шина Топология кольцо Смешанные топологии Связи между сетями Беспроводные сети

Слайд 3

Описание слайда:

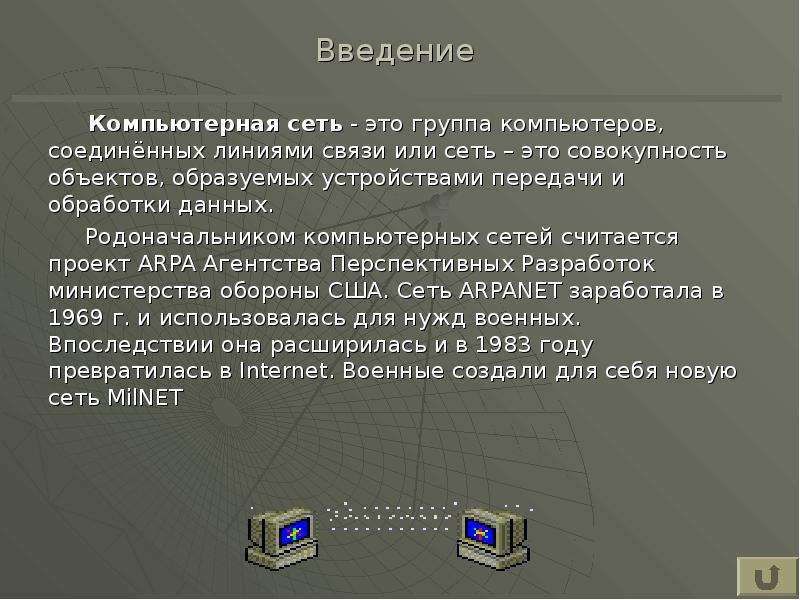

Введение Компьютерная сеть - это группа компьютеров, соединённых линиями связи или сеть – это совокупность объектов, образуемых устройствами передачи и обработки данных. Родоначальником компьютерных сетей считается проект ARPA Агентства Перспективных Разработок министерства обороны США. Сеть ARPANET заработала в 1969 г. и использовалась для нужд военных. Впоследствии она расширилась и в 1983 году превратилась в Internet. Военные создали для себя новую сеть MilNET

Слайд 4

Описание слайда:

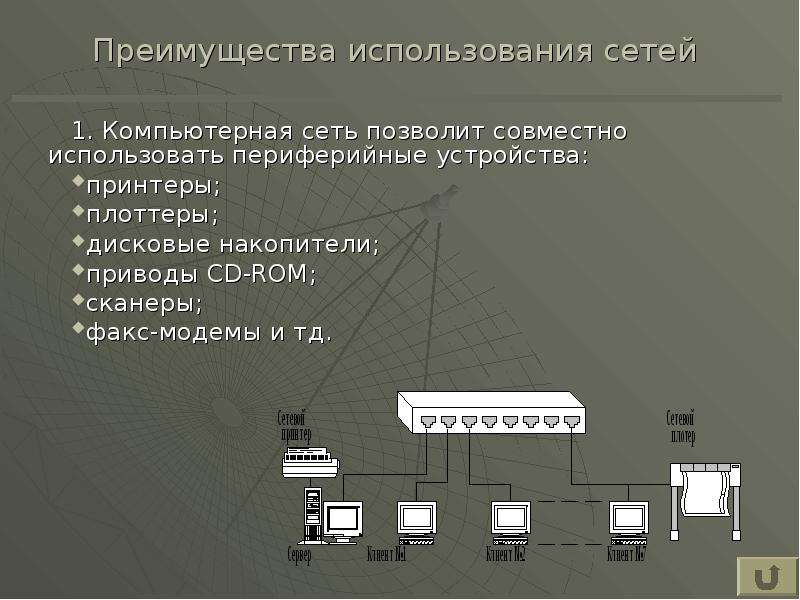

Преимущества использования сетей 1. Компьютерная сеть позволит совместно использовать периферийные устройства: принтеры; плоттеры; дисковые накопители; приводы CD-ROM; сканеры; факс-модемы и тд.

Слайд 5

Описание слайда:

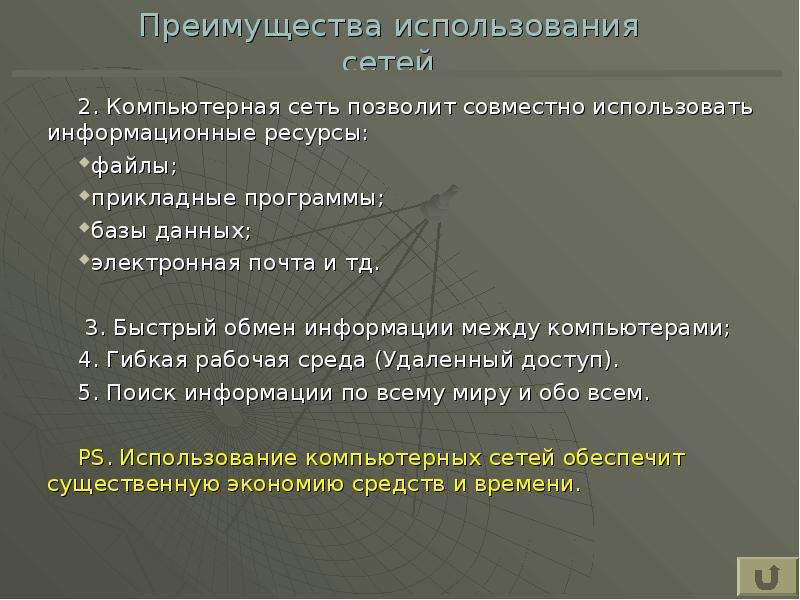

Преимущества использования сетей 2. Компьютерная сеть позволит совместно использовать информационные ресурсы: файлы; прикладные программы; базы данных; электронная почта и тд. 3. Быстрый обмен информации между компьютерами; 4. Гибкая рабочая среда (Удаленный доступ). 5. Поиск информации по всему миру и обо всем. PS. Использование компьютерных сетей обеспечит существенную экономию средств и времени.

Слайд 6

Описание слайда:

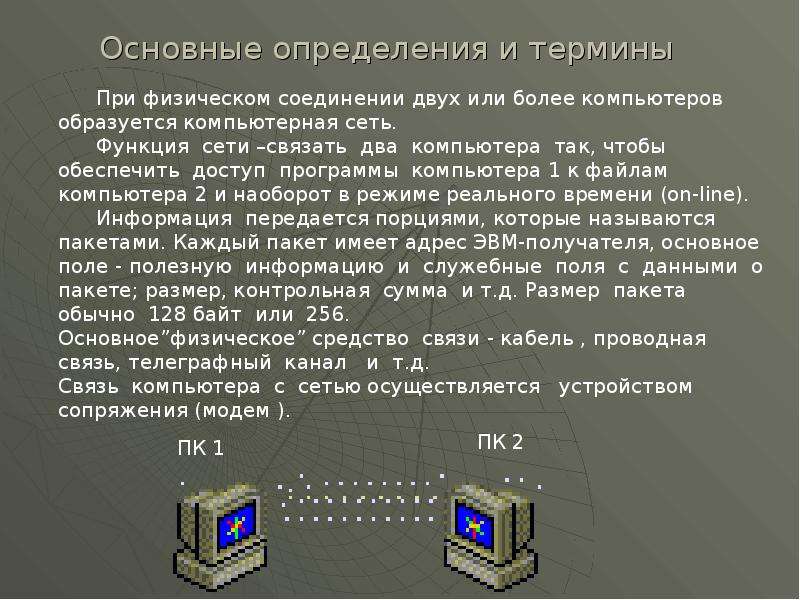

Основные определения и термины

Слайд 7

Описание слайда:

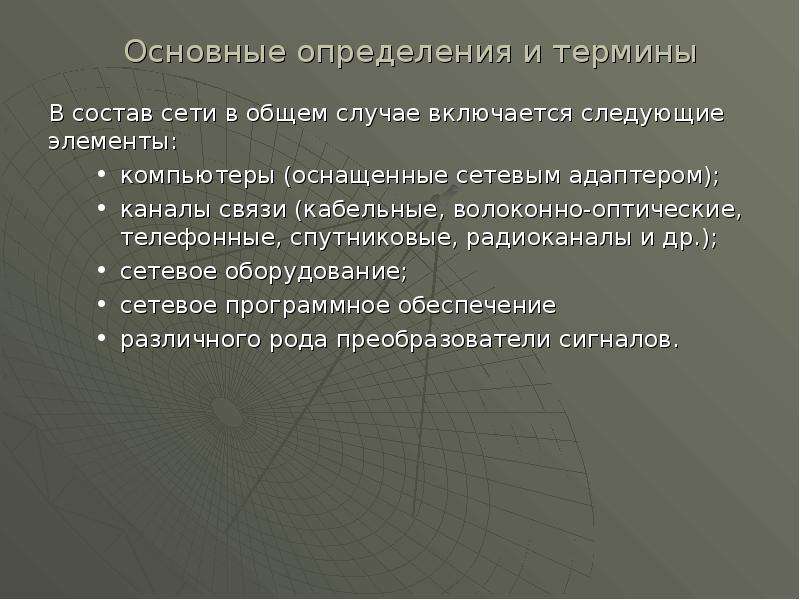

Основные определения и термины В состав сети в общем случае включается следующие элементы: компьютеры (оснащенные сетевым адаптером); каналы связи (кабельные, волоконно-оптические, телефонные, спутниковые, радиоканалы и др.); сетевое оборудование; сетевое программное обеспечение различного рода преобразователи сигналов.

Слайд 8

Описание слайда:

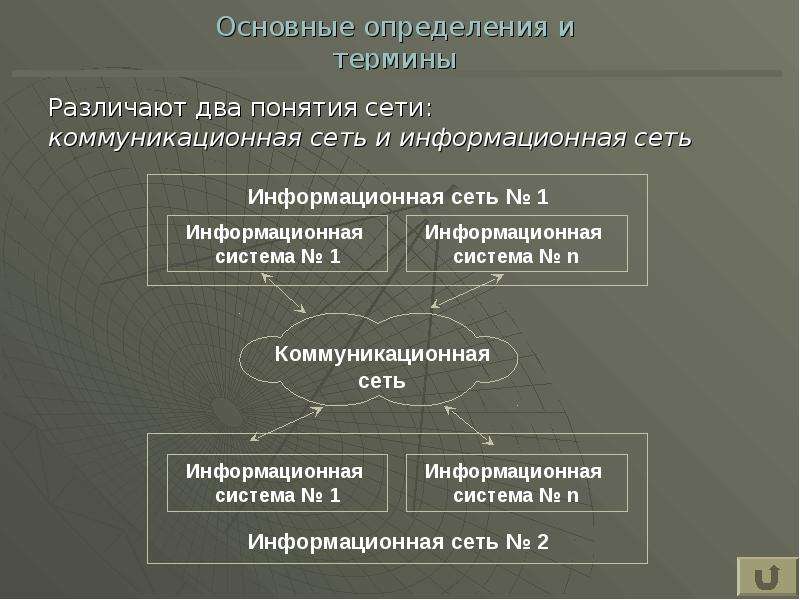

Основные определения и термины Различают два понятия сети: коммуникационная сеть и информационная сеть

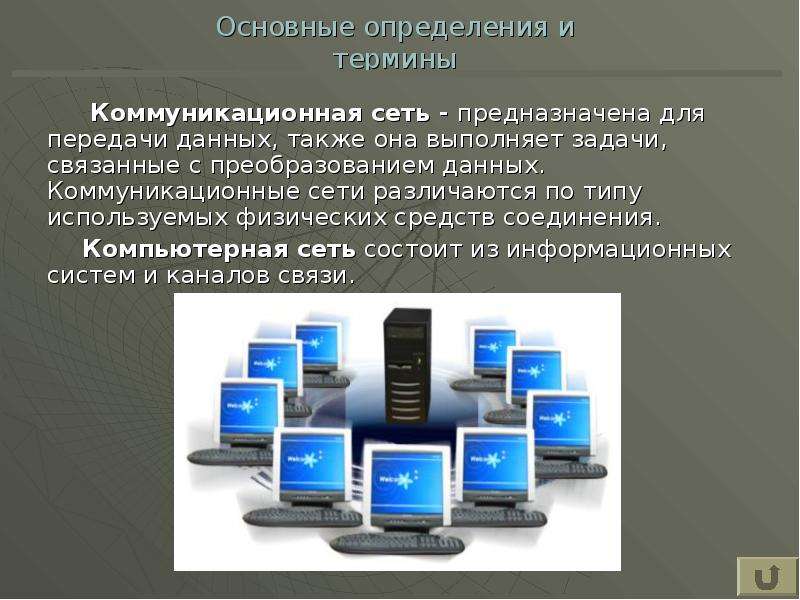

Слайд 9

Описание слайда:

Основные определения и термины Коммуникационная сеть - предназначена для передачи данных, также она выполняет задачи, связанные с преобразованием данных. Коммуникационные сети различаются по типу используемых физических средств соединения. Компьютерная сеть состоит из информационных систем и каналов связи.

Слайд 10

Описание слайда:

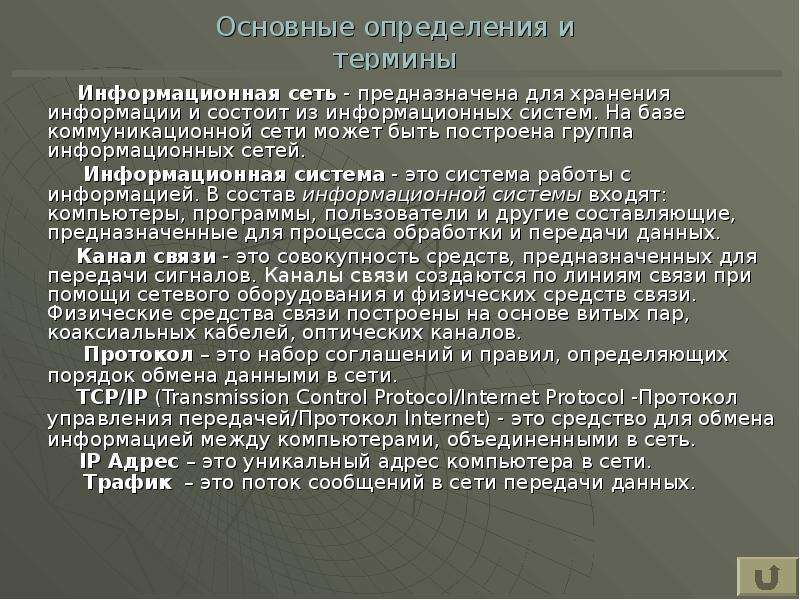

Основные определения и термины Информационная сеть - предназначена для хранения информации и состоит из информационных систем. На базе коммуникационной сети может быть построена группа информационных сетей. Информационная система - это система работы с информацией. В состав информационной системы входят: компьютеры, программы, пользователи и другие составляющие, предназначенные для процесса обработки и передачи данных. Канал связи - это совокупность средств, предназначенных для передачи сигналов. Каналы связи создаются по линиям связи при помощи сетевого оборудования и физических средств связи. Физические средства связи построены на основе витых пар, коаксиальных кабелей, оптических каналов. Протокол – это набор соглашений и правил, определяющих порядок обмена данными в сети. TCP/IP (Transmission Control Protocol/Internet Protocol -Протокол управления передачей/Протокол Internet) - это средство для обмена информацией между компьютерами, объединенными в сеть. IP Адрес – это уникальный адрес компьютера в сети. Трафик – это поток сообщений в сети передачи данных.

Слайд 11

Описание слайда:

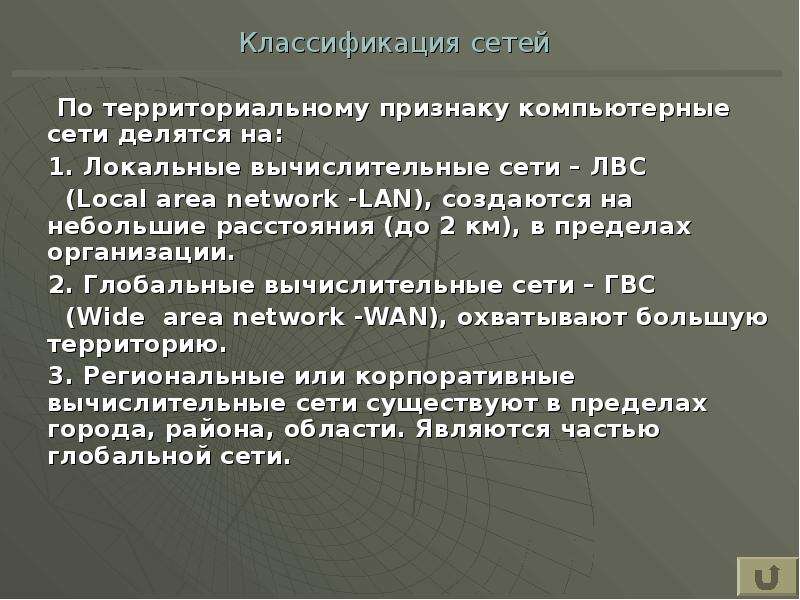

Классификация сетей По территориальному признаку компьютерные сети делятся на: 1. Локальные вычислительные сети – ЛВС (Local area network -LAN), создаются на небольшие расстояния (до 2 км), в пределах организации. 2. Глобальные вычислительные сети – ГВС (Wide area network -WAN), охватывают большую территорию. 3. Региональные или корпоративные вычислительные сети существуют в пределах города, района, области. Являются частью глобальной сети.

Слайд 12

Описание слайда:

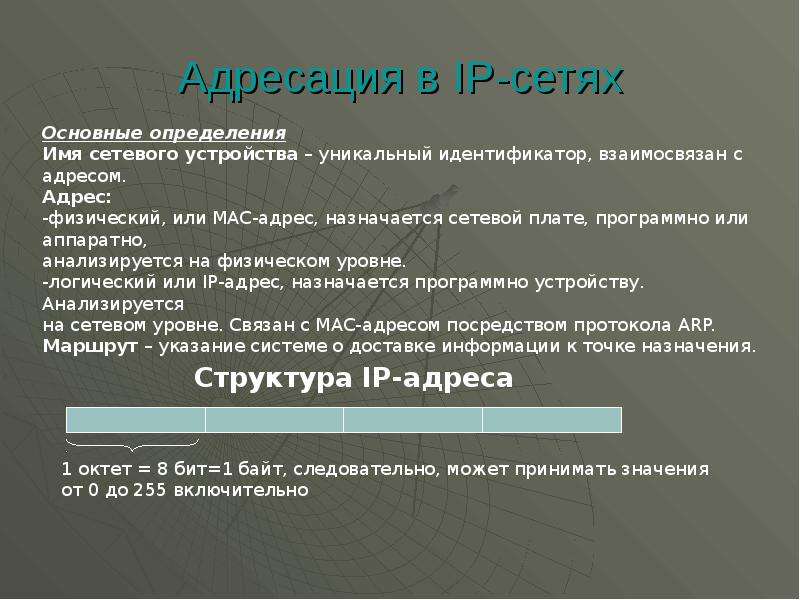

Адресация в IP-сетях

Слайд 13

Описание слайда:

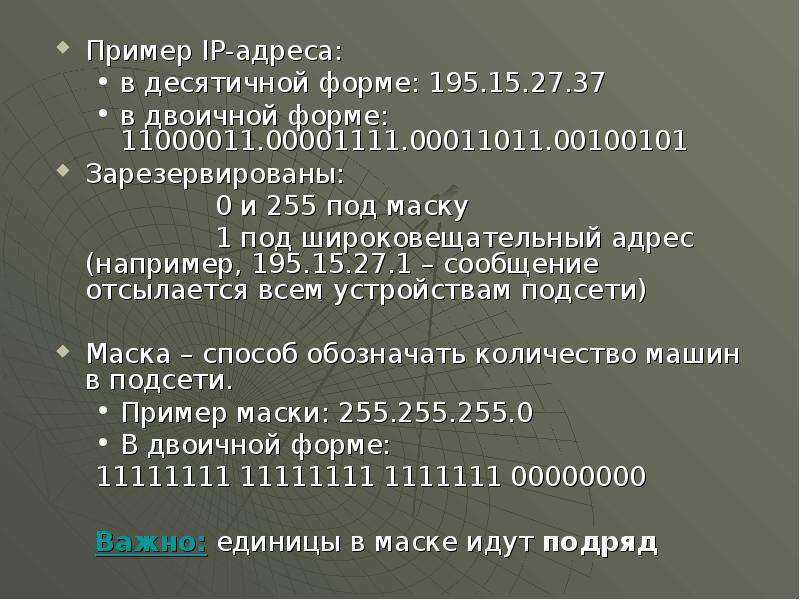

Пример IP-адреса: Пример IP-адреса: в десятичной форме: 195.15.27.37 в двоичной форме: 11000011.00001111.00011011.00100101 Зарезервированы: 0 и 255 под маску 1 под широковещательный адрес (например, 195.15.27.1 – сообщение отсылается всем устройствам подсети) Маска – способ обозначать количество машин в подсети. Пример маски: 255.255.255.0 В двоичной форме: 11111111 11111111 1111111 00000000 Важно: единицы в маске идут подряд

Слайд 14

Описание слайда:

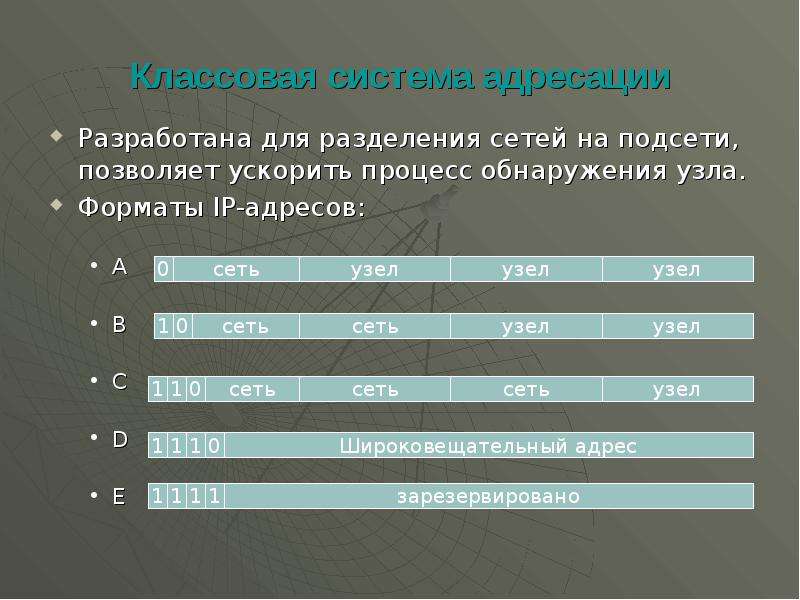

Классовая система адресации Разработана для разделения сетей на подсети, позволяет ускорить процесс обнаружения узла. Форматы IP-адресов: A B C D E

Слайд 15

Описание слайда:

Диапазоны адресов по классам A: 1.0.0.0 -126.0.0.0 B: 128.1.0.0. – 191.255.0.0 C: 192.0.1.0 – 223.255.255.0 D: 224.0.0.0 – 239.255.255.255 E: 240.0.0.0 – 255.255.255.254 Специальные адреса: 192.168.*.* - маскарадный адрес (адрес для внутреннего пользования в локальной сети, используется совместно с prоxy); 127.0.0.0 – означает пересылку на это же устройство. Сеть.сеть.сеть.1 – широковещательный адрес в указанной сети 0.0.0.узел – адрес компьютера в этой сети, используется при инициализации ПО

Слайд 16

Описание слайда:

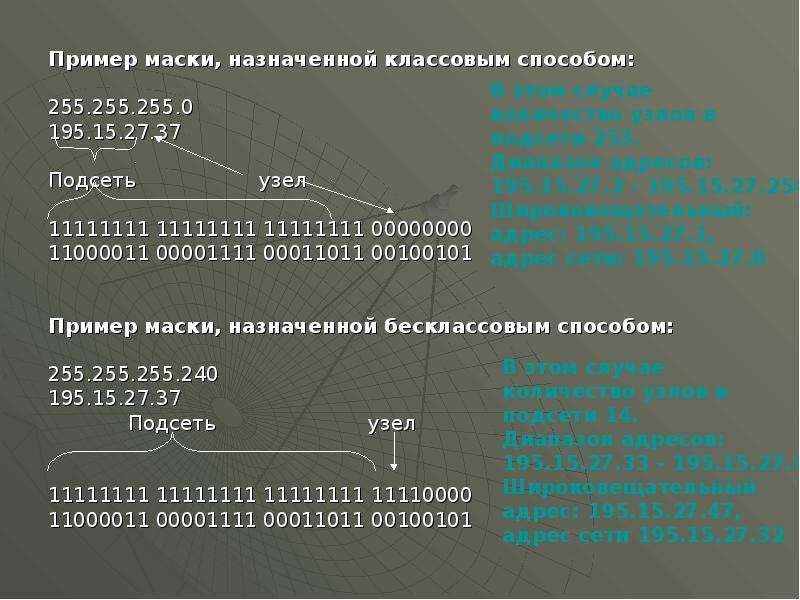

Пример маски, назначенной классовым способом: Пример маски, назначенной классовым способом: 255.255.255.0 195.15.27.37 Подсеть узел 11111111 11111111 11111111 00000000 11000011 00001111 00011011 00100101 Пример маски, назначенной бесклассовым способом: 255.255.255.240 195.15.27.37 Подсеть узел 11111111 11111111 11111111 11110000 11000011 00001111 00011011 00100101

Слайд 17

Описание слайда:

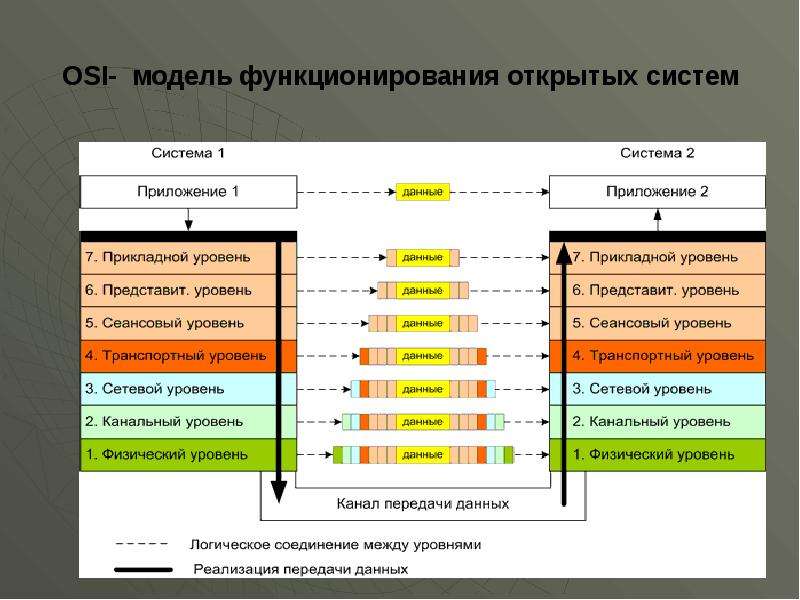

OSI- модель функционирования открытых систем

Слайд 18

Описание слайда:

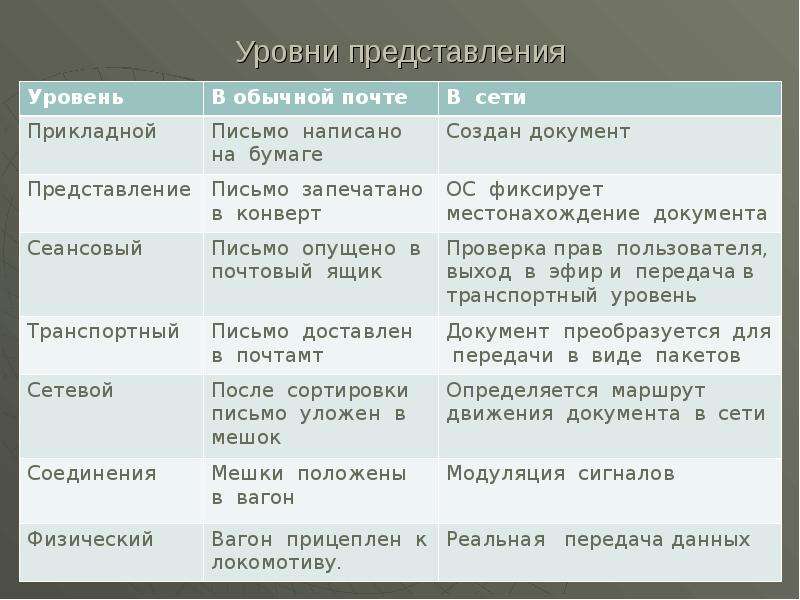

Уровни представления

Слайд 19

Описание слайда:

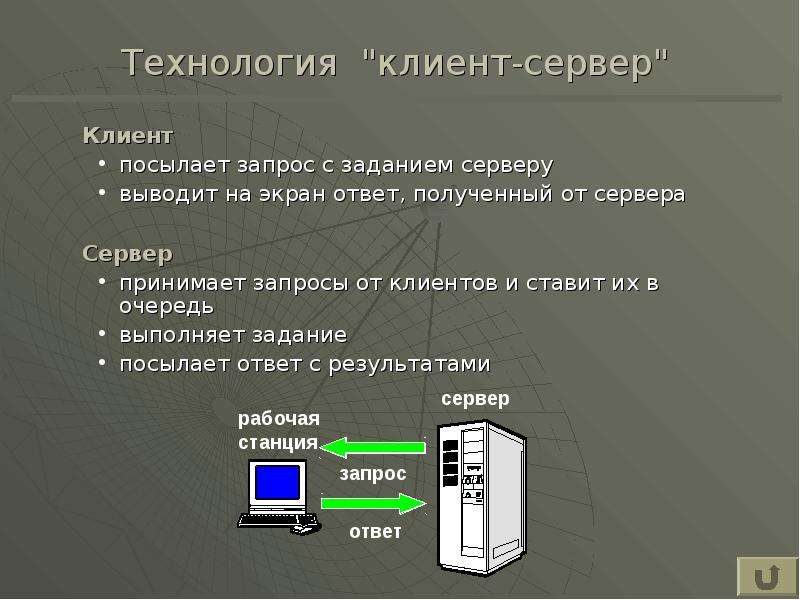

Технология "клиент-сервер" Клиент посылает запрос с заданием серверу выводит на экран ответ, полученный от сервера Сервер принимает запросы от клиентов и ставит их в очередь выполняет задание посылает ответ с результатами

Слайд 20

Описание слайда:

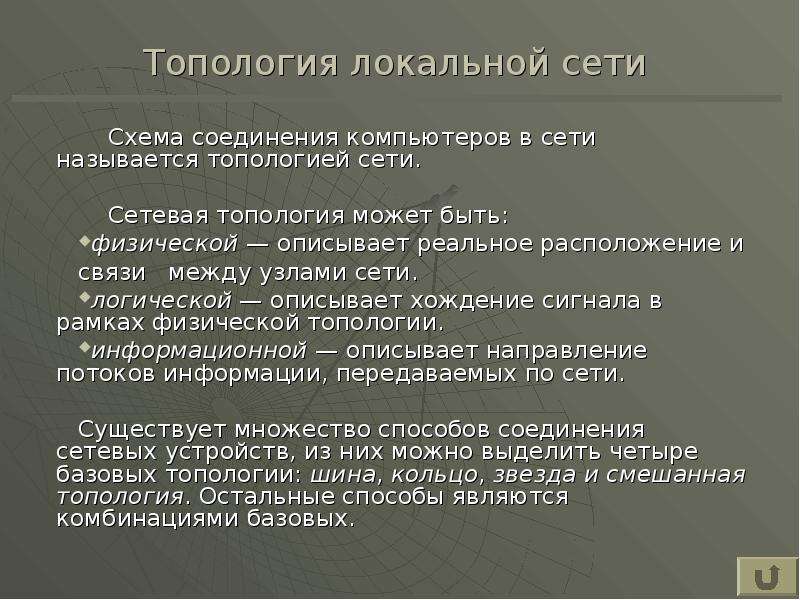

Топология локальной сети Схема соединения компьютеров в сети называется топологией сети. Сетевая топология может быть: физической — описывает реальное расположение и связи между узлами сети. логической — описывает хождение сигнала в рамках физической топологии. информационной — описывает направление потоков информации, передаваемых по сети. Существует множество способов соединения сетевых устройств, из них можно выделить четыре базовых топологии: шина, кольцо, звезда и смешанная топология. Остальные способы являются комбинациями базовых.

Слайд 21

Описание слайда:

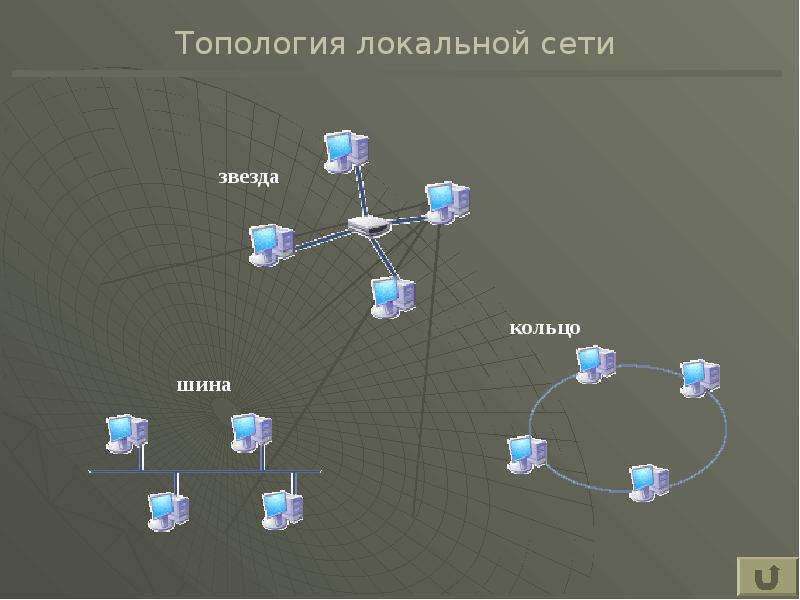

Топология локальной сети

Слайд 22

Описание слайда:

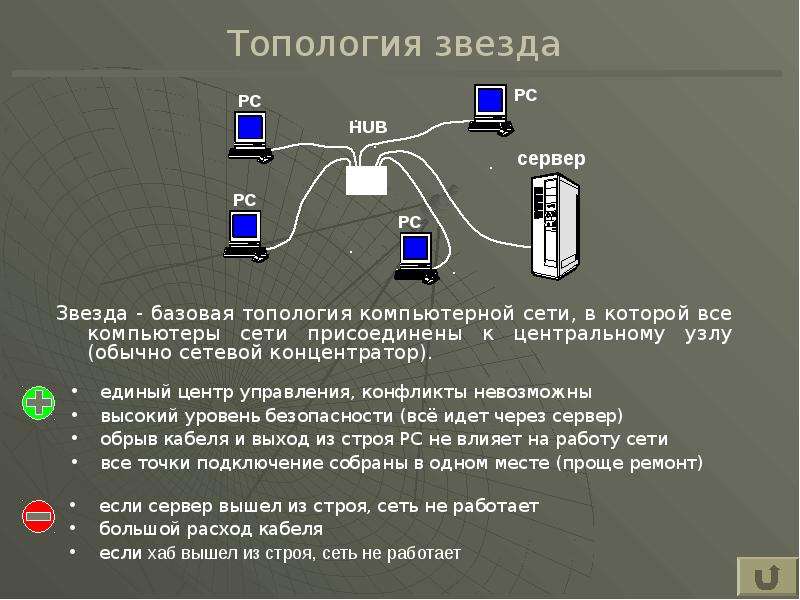

Топология звезда

Слайд 23

Описание слайда:

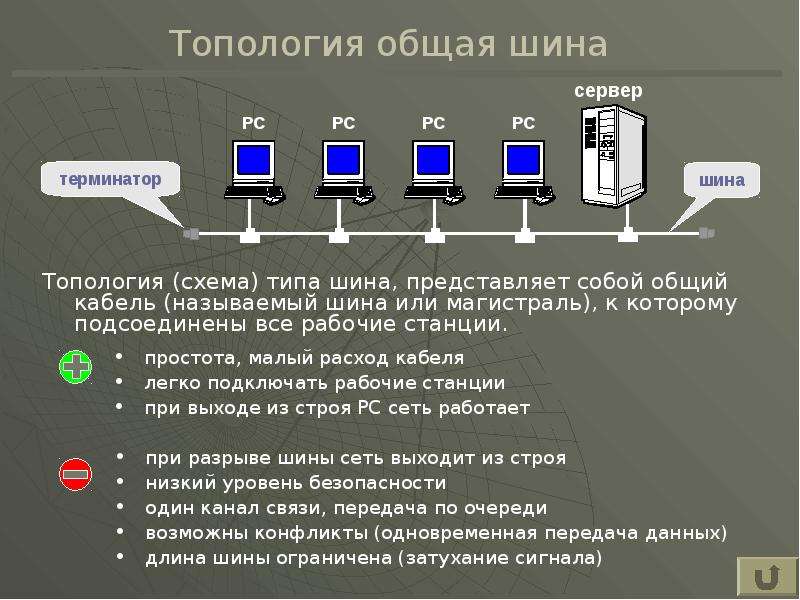

Топология общая шина

Слайд 24

Описание слайда:

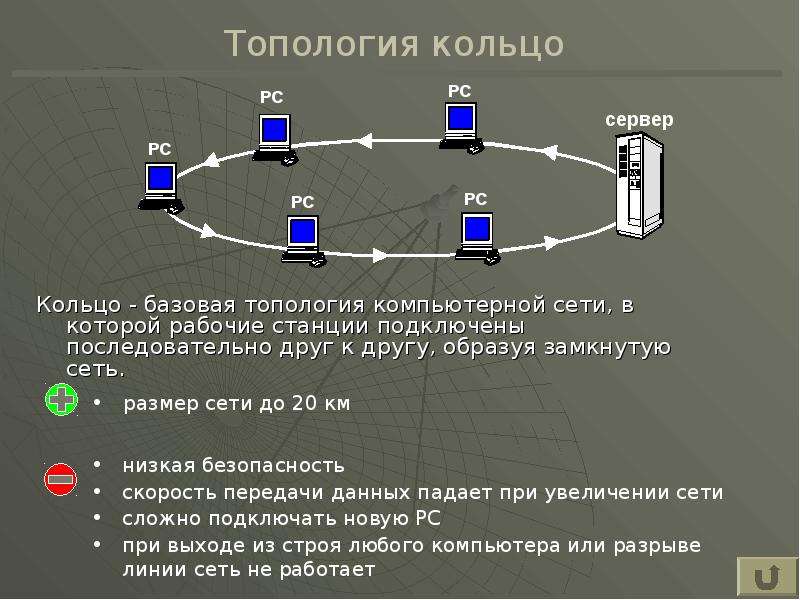

Топология кольцо

Слайд 25

Описание слайда:

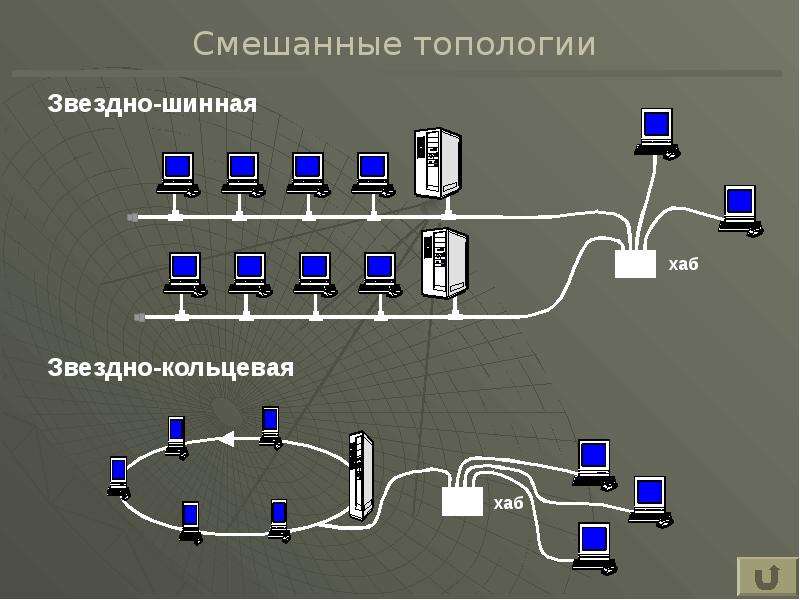

Смешанные топологии

Слайд 26

Описание слайда:

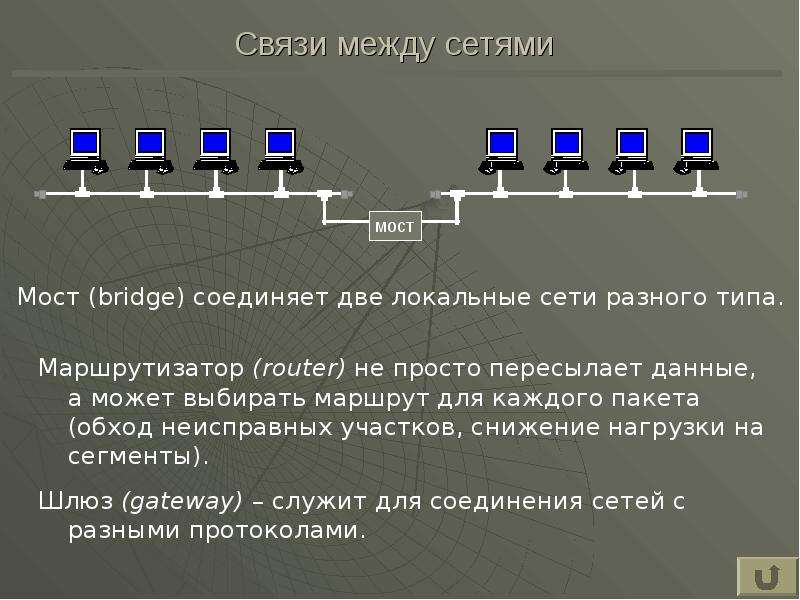

Связи между сетями

Слайд 27

Описание слайда:

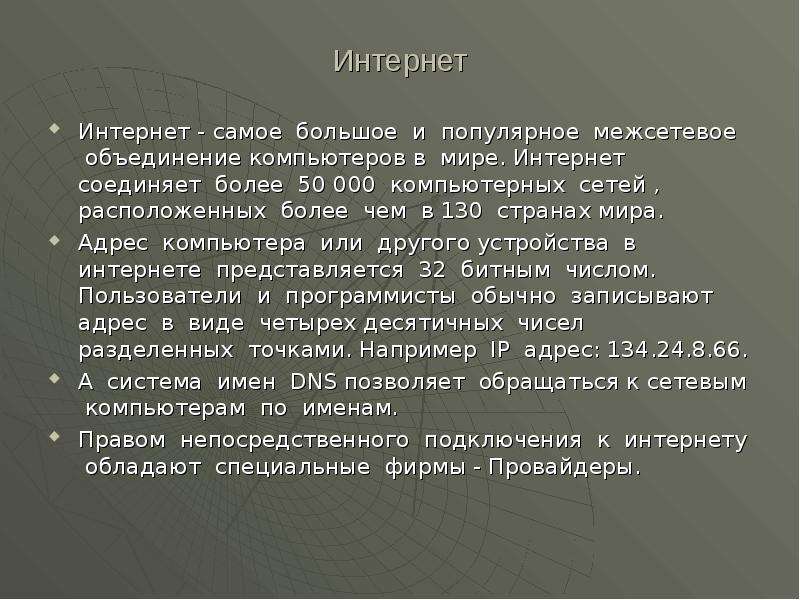

Интернет Интернет - самое большое и популярное межсетевое объединение компьютеров в мире. Интернет соединяет более 50 000 компьютерных сетей , расположенных более чем в 130 странах мира. Адрес компьютера или другого устройства в интернете представляется 32 битным числом. Пользователи и программисты обычно записывают адрес в виде четырех десятичных чисел разделенных точками. Например IP адрес: 134.24.8.66. А система имен DNS позволяет обращаться к сетевым компьютерам по именам. Правом непосредственного подключения к интернету обладают специальные фирмы - Провайдеры.

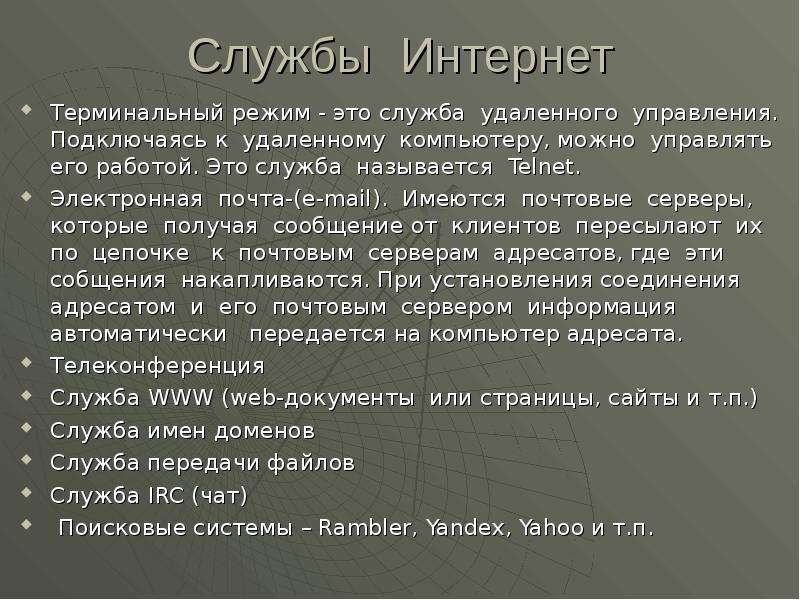

Слайд 28

Описание слайда:

Службы Интернет Терминальный режим - это служба удаленного управления. Подключаясь к удаленному компьютеру, можно управлять его работой. Это служба называется Telnet. Электронная почта-(е-mail). Имеются почтовые серверы, которые получая сообщение от клиентов пересылают их по цепочке к почтовым серверам адресатов, где эти собщения накапливаются. При установления соединения адресатом и его почтовым сервером информация автоматически передается на компьютер адресата. Телеконференция Служба WWW (web-документы или страницы, сайты и т.п.) Служба имен доменов Служба передачи файлов Служба IRC (чат) Поисковые системы – Rambler, Yandex, Yahoo и т.п.
