Слайд 1

Описание слайда:

Компьютерные сети

Слайд 2

Описание слайда:

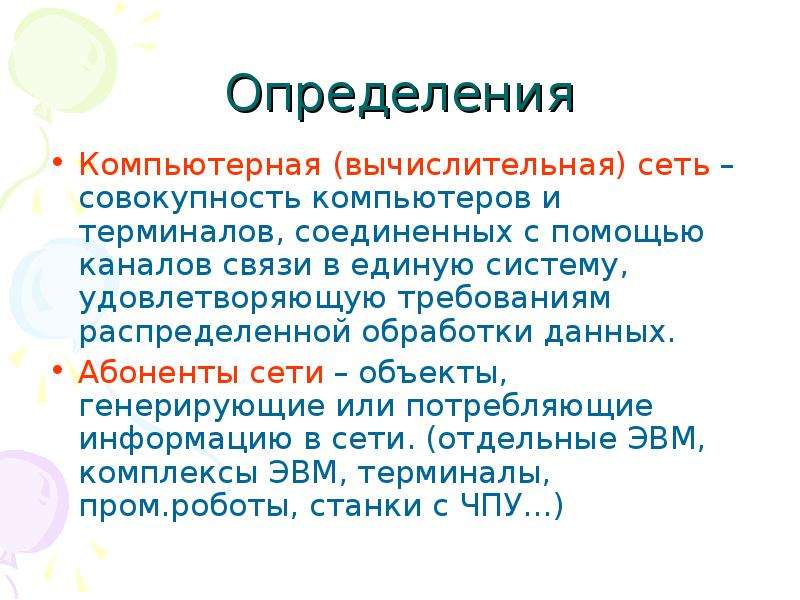

Определения Компьютерная (вычислительная) сеть – совокупность компьютеров и терминалов, соединенных с помощью каналов связи в единую систему, удовлетворяющую требованиям распределенной обработки данных. Абоненты сети – объекты, генерирующие или потребляющие информацию в сети. (отдельные ЭВМ, комплексы ЭВМ, терминалы, пром.роботы, станки с ЧПУ…)

Слайд 3

Описание слайда:

Определения Станция – аппаратура, которая выполняет функции, связанные с передачей и приемом информации. Совокупность абонента и станции называют абонентской системой. Физическая передающая среда – линии связи или пространство, в котором распространяются электрические сигналы, и аппаратура для передачи данных.

Слайд 4

Описание слайда:

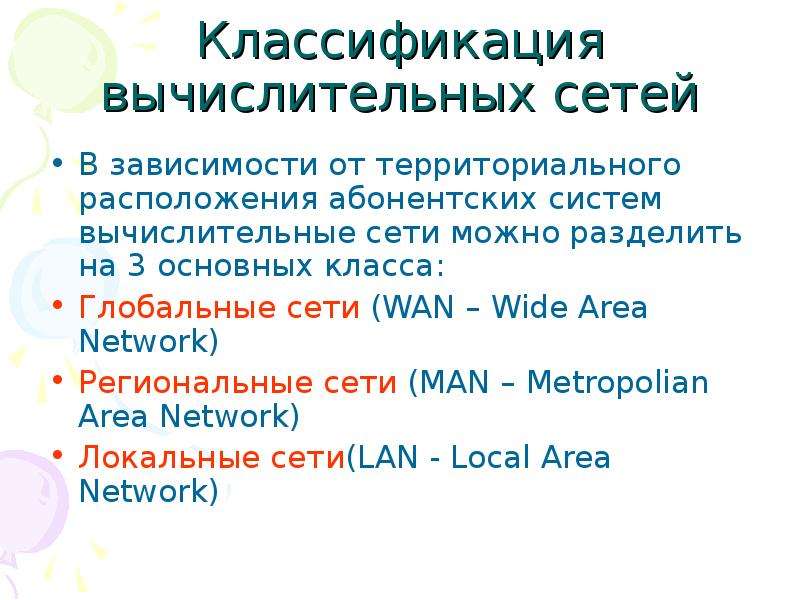

Классификация вычислительных сетей В зависимости от территориального расположения абонентских систем вычислительные сети можно разделить на 3 основных класса: Глобальные сети (WAN – Wide Area Network) Региональные сети (MAN – Metropolian Area Network) Локальные сети(LAN - Local Area Network)

Слайд 5

Описание слайда:

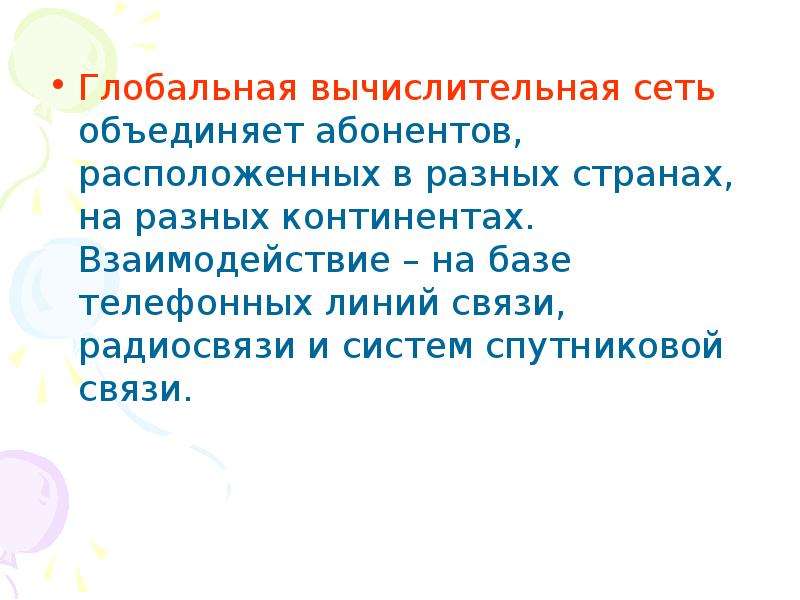

Глобальная вычислительная сеть объединяет абонентов, расположенных в разных странах, на разных континентах. Взаимодействие – на базе телефонных линий связи, радиосвязи и систем спутниковой связи. Глобальная вычислительная сеть объединяет абонентов, расположенных в разных странах, на разных континентах. Взаимодействие – на базе телефонных линий связи, радиосвязи и систем спутниковой связи.

Слайд 6

Описание слайда:

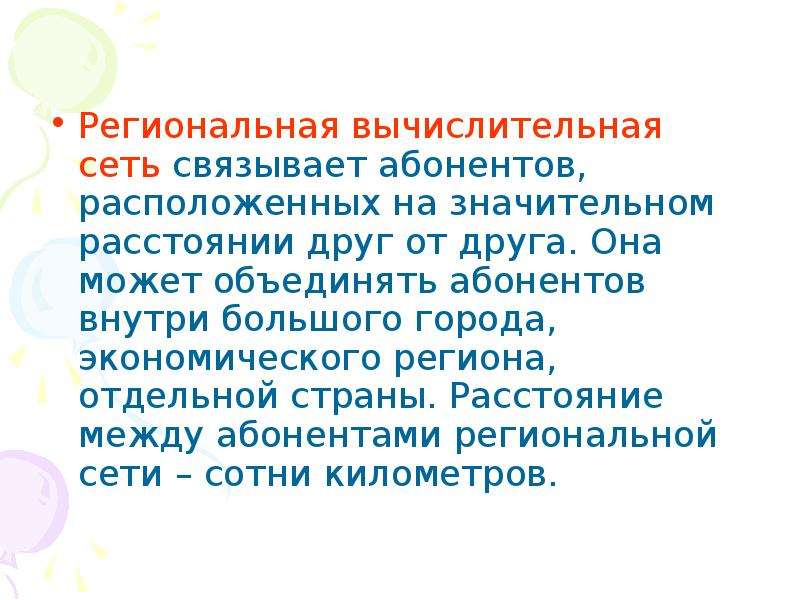

Региональная вычислительная сеть связывает абонентов, расположенных на значительном расстоянии друг от друга. Она может объединять абонентов внутри большого города, экономического региона, отдельной страны. Расстояние между абонентами региональной сети – сотни километров. Региональная вычислительная сеть связывает абонентов, расположенных на значительном расстоянии друг от друга. Она может объединять абонентов внутри большого города, экономического региона, отдельной страны. Расстояние между абонентами региональной сети – сотни километров.

Слайд 7

Описание слайда:

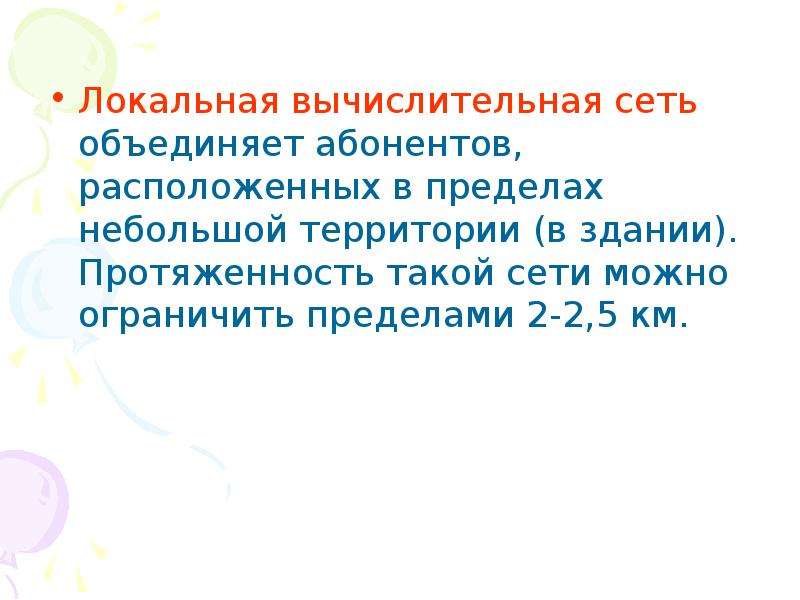

Локальная вычислительная сеть объединяет абонентов, расположенных в пределах небольшой территории (в здании). Протяженность такой сети можно ограничить пределами 2-2,5 км. Локальная вычислительная сеть объединяет абонентов, расположенных в пределах небольшой территории (в здании). Протяженность такой сети можно ограничить пределами 2-2,5 км.

Слайд 8

Описание слайда:

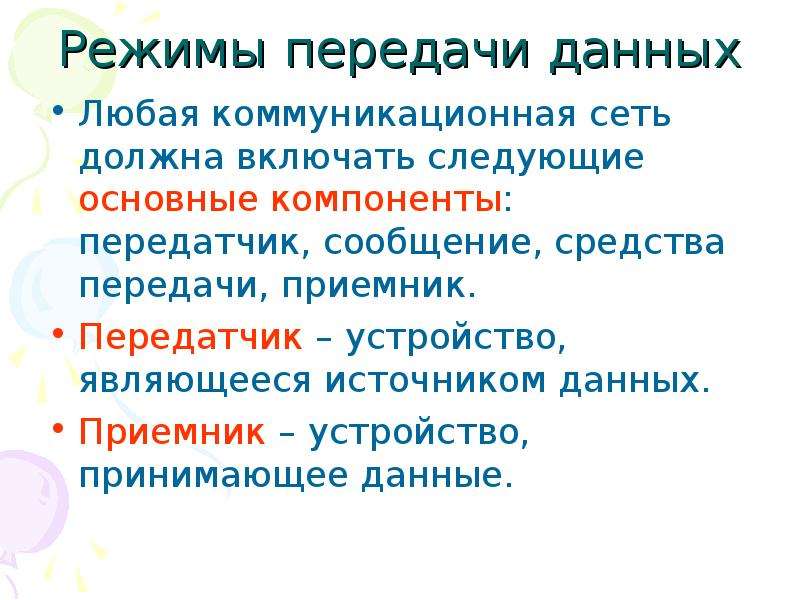

Режимы передачи данных Любая коммуникационная сеть должна включать следующие основные компоненты: передатчик, сообщение, средства передачи, приемник. Передатчик – устройство, являющееся источником данных. Приемник – устройство, принимающее данные.

Слайд 9

Описание слайда:

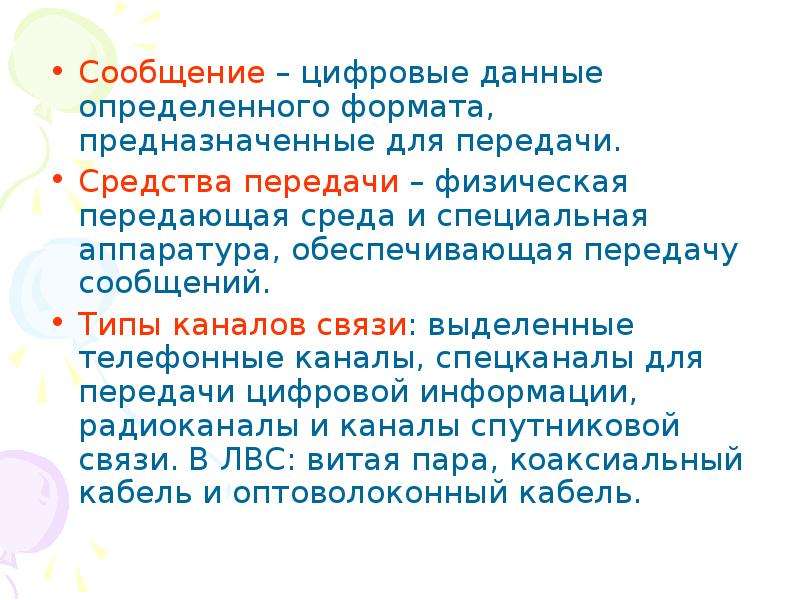

Сообщение – цифровые данные определенного формата, предназначенные для передачи. Сообщение – цифровые данные определенного формата, предназначенные для передачи. Средства передачи – физическая передающая среда и специальная аппаратура, обеспечивающая передачу сообщений. Типы каналов связи: выделенные телефонные каналы, спецканалы для передачи цифровой информации, радиоканалы и каналы спутниковой связи. В ЛВС: витая пара, коаксиальный кабель и оптоволоконный кабель.

Слайд 10

Описание слайда:

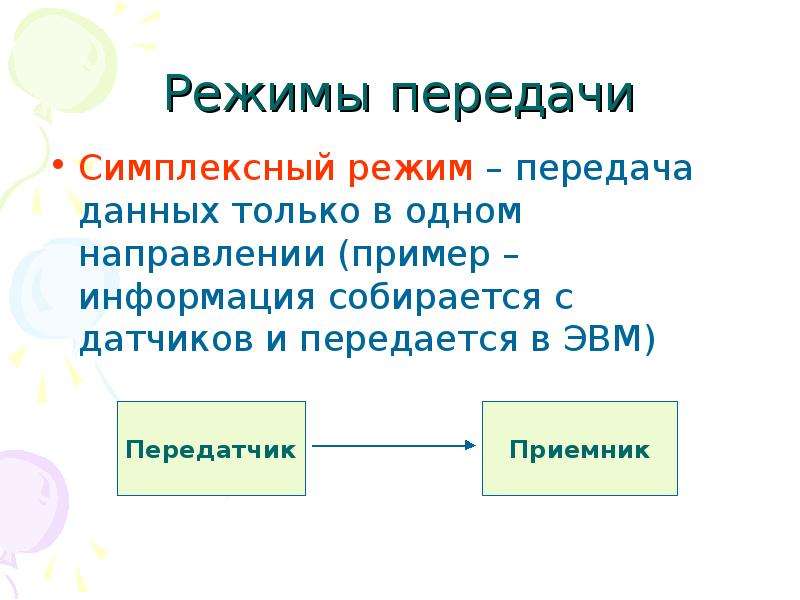

Режимы передачи Симплексный режим – передача данных только в одном направлении (пример – информация собирается с датчиков и передается в ЭВМ)

Слайд 11

Описание слайда:

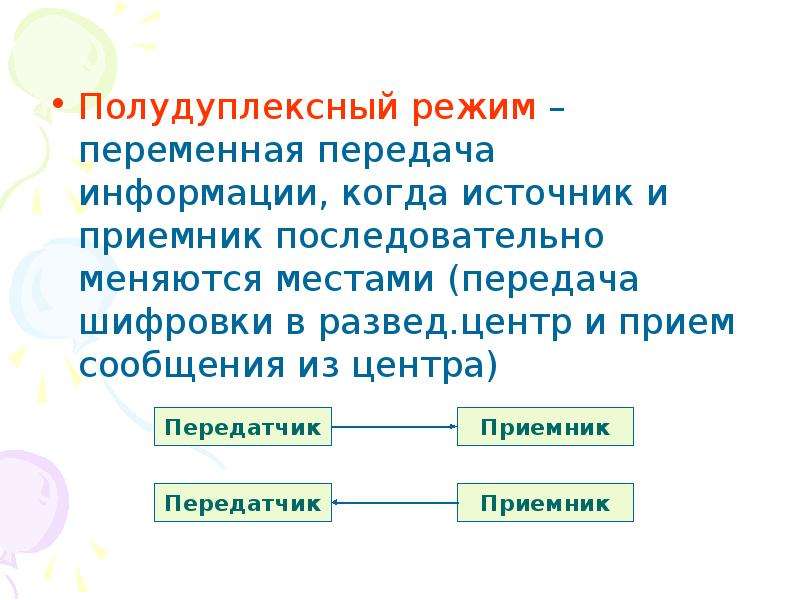

Полудуплексный режим – переменная передача информации, когда источник и приемник последовательно меняются местами (передача шифровки в развед.центр и прием сообщения из центра) Полудуплексный режим – переменная передача информации, когда источник и приемник последовательно меняются местами (передача шифровки в развед.центр и прием сообщения из центра)

Слайд 12

Описание слайда:

Дуплексный режим – одновременные передача и прием сообщений (пример – телефонный разговор) Дуплексный режим – одновременные передача и прием сообщений (пример – телефонный разговор)

Слайд 13

Описание слайда:

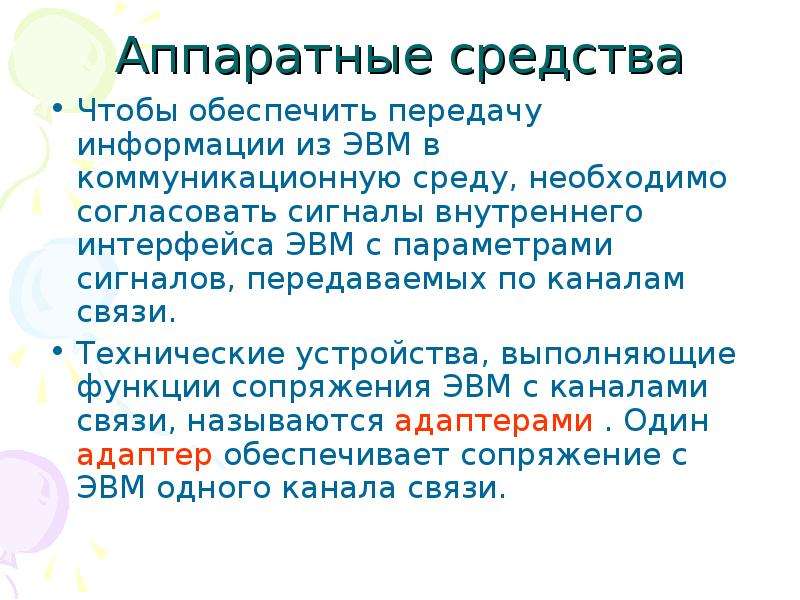

Аппаратные средства Чтобы обеспечить передачу информации из ЭВМ в коммуникационную среду, необходимо согласовать сигналы внутреннего интерфейса ЭВМ с параметрами сигналов, передаваемых по каналам связи. Технические устройства, выполняющие функции сопряжения ЭВМ с каналами связи, называются адаптерами . Один адаптер обеспечивает сопряжение с ЭВМ одного канала связи.

Слайд 14

Описание слайда:

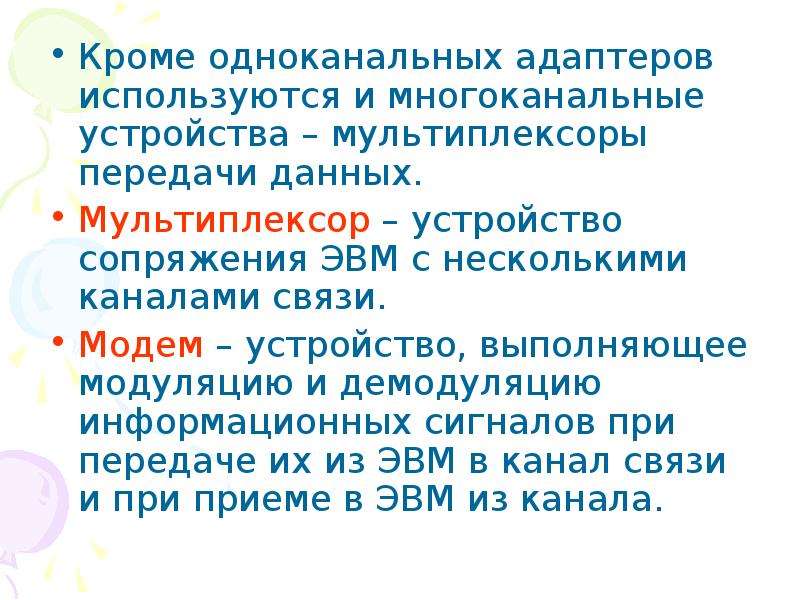

Кроме одноканальных адаптеров используются и многоканальные устройства – мультиплексоры передачи данных. Кроме одноканальных адаптеров используются и многоканальные устройства – мультиплексоры передачи данных. Мультиплексор – устройство сопряжения ЭВМ с несколькими каналами связи. Модем – устройство, выполняющее модуляцию и демодуляцию информационных сигналов при передаче их из ЭВМ в канал связи и при приеме в ЭВМ из канала.

Слайд 15

Описание слайда:

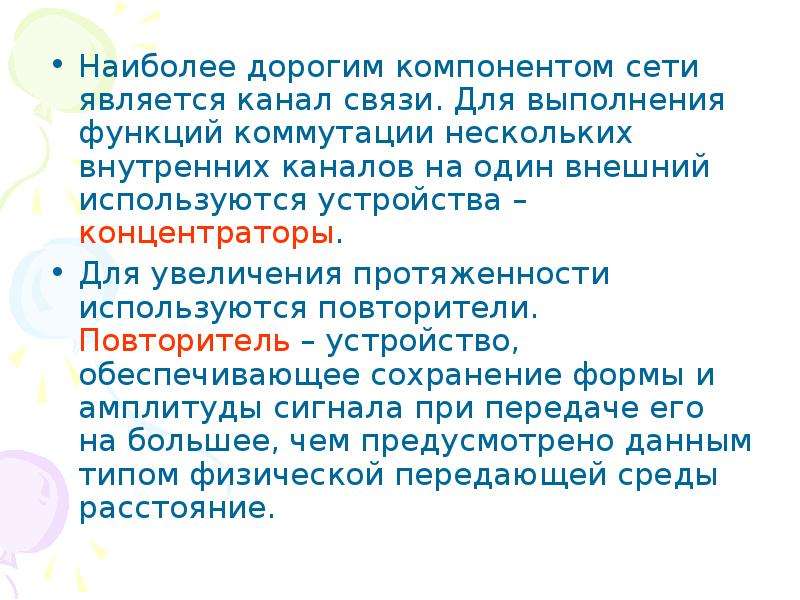

Наиболее дорогим компонентом сети является канал связи. Для выполнения функций коммутации нескольких внутренних каналов на один внешний используются устройства – концентраторы. Наиболее дорогим компонентом сети является канал связи. Для выполнения функций коммутации нескольких внутренних каналов на один внешний используются устройства – концентраторы. Для увеличения протяженности используются повторители. Повторитель – устройство, обеспечивающее сохранение формы и амплитуды сигнала при передаче его на большее, чем предусмотрено данным типом физической передающей среды расстояние.

Слайд 16

Описание слайда:

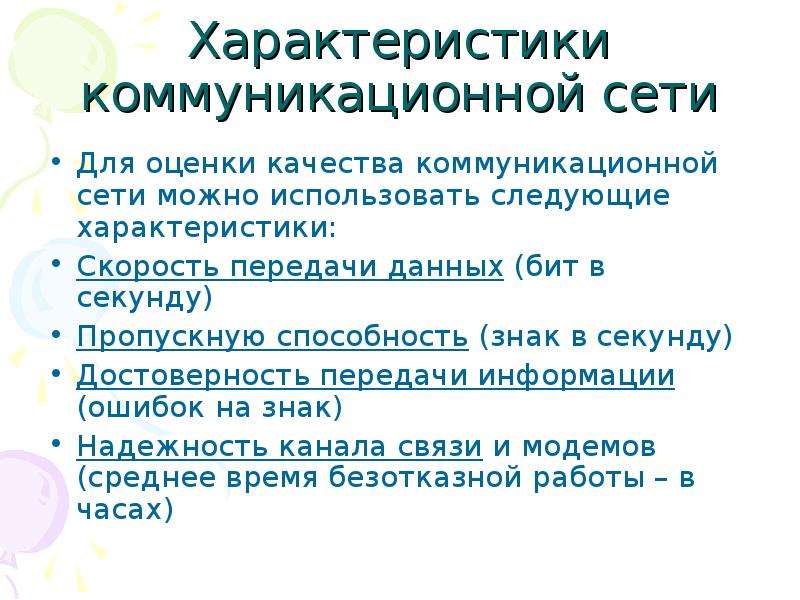

Характеристики коммуникационной сети Для оценки качества коммуникационной сети можно использовать следующие характеристики: Скорость передачи данных (бит в секунду) Пропускную способность (знак в секунду) Достоверность передачи информации (ошибок на знак) Надежность канала связи и модемов (среднее время безотказной работы – в часах)

Слайд 17

Описание слайда:

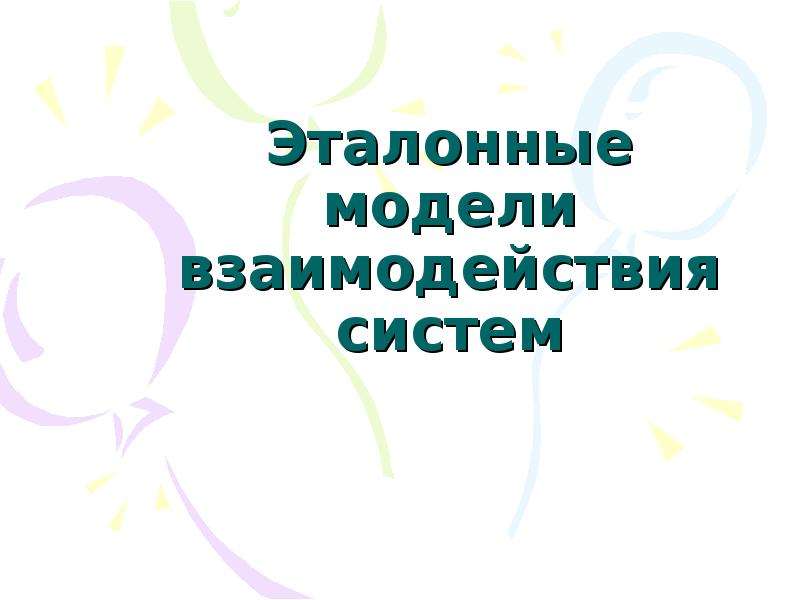

Эталонные модели взаимодействия систем

Слайд 18

Описание слайда:

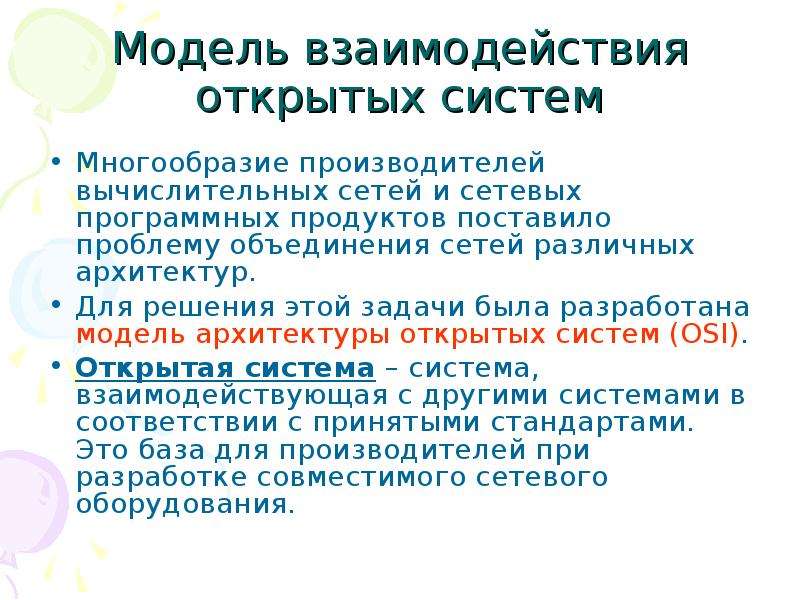

Модель взаимодействия открытых систем Многообразие производителей вычислительных сетей и сетевых программных продуктов поставило проблему объединения сетей различных архитектур. Для решения этой задачи была разработана модель архитектуры открытых систем (OSI). Открытая система – система, взаимодействующая с другими системами в соответствии с принятыми стандартами. Это база для производителей при разработке совместимого сетевого оборудования.

Слайд 19

Описание слайда:

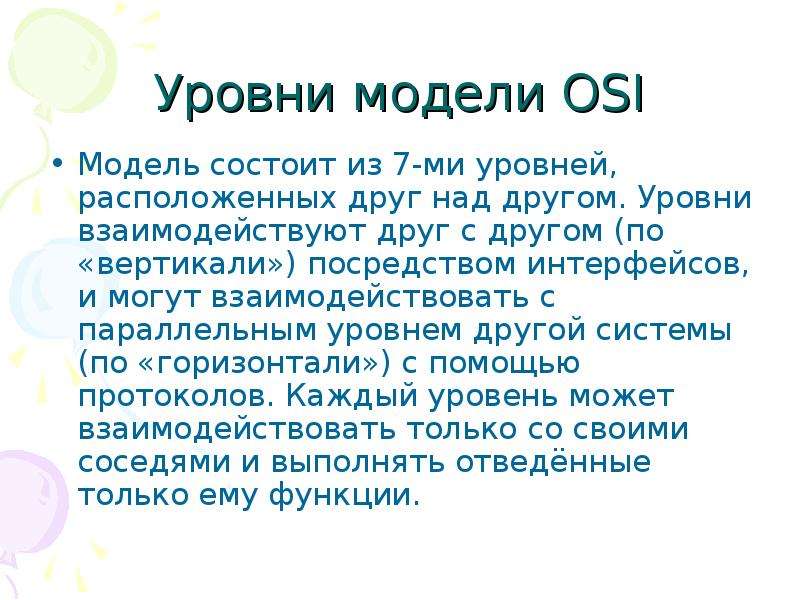

Уровни модели OSI Модель состоит из 7-ми уровней, расположенных друг над другом. Уровни взаимодействуют друг с другом (по «вертикали») посредством интерфейсов, и могут взаимодействовать с параллельным уровнем другой системы (по «горизонтали») с помощью протоколов. Каждый уровень может взаимодействовать только со своими соседями и выполнять отведённые только ему функции.

Слайд 20

Описание слайда:

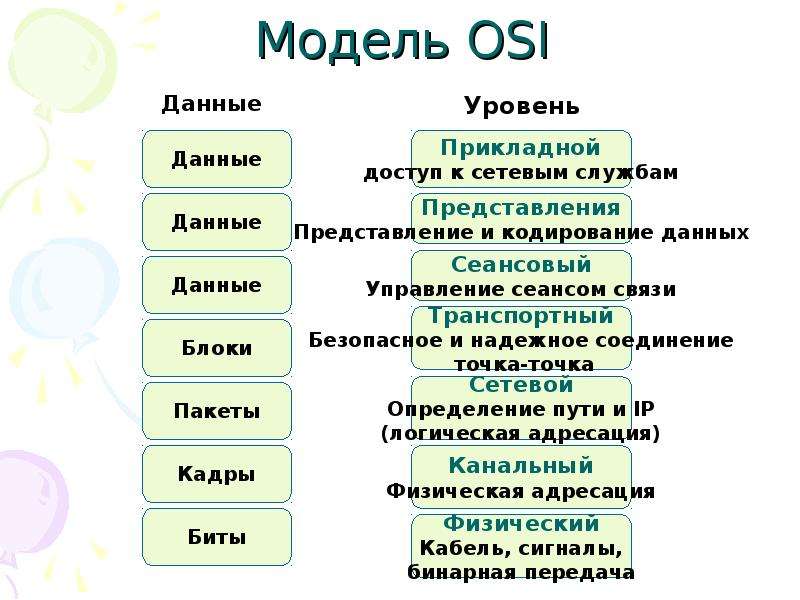

Модель OSI

Слайд 21

Описание слайда:

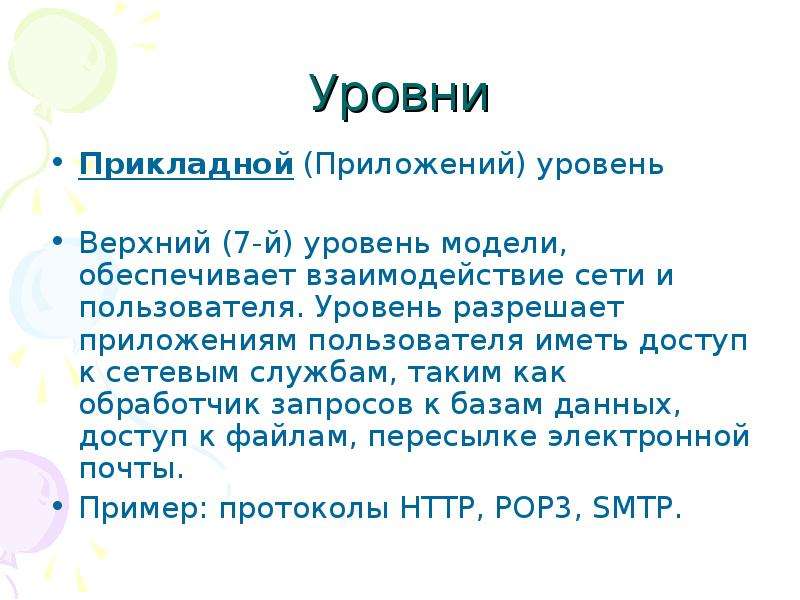

Уровни Прикладной (Приложений) уровень Верхний (7-й) уровень модели, обеспечивает взаимодействие сети и пользователя. Уровень разрешает приложениям пользователя иметь доступ к сетевым службам, таким как обработчик запросов к базам данных, доступ к файлам, пересылке электронной почты. Пример: протоколы HTTP, POP3, SMTP.

Слайд 22

Описание слайда:

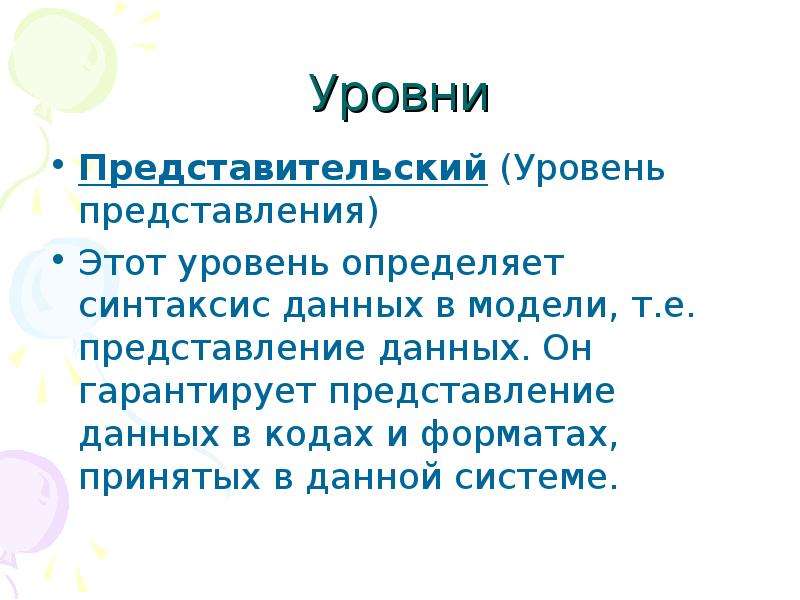

Уровни Представительский (Уровень представления) Этот уровень определяет синтаксис данных в модели, т.е. представление данных. Он гарантирует представление данных в кодах и форматах, принятых в данной системе.

Слайд 23

Описание слайда:

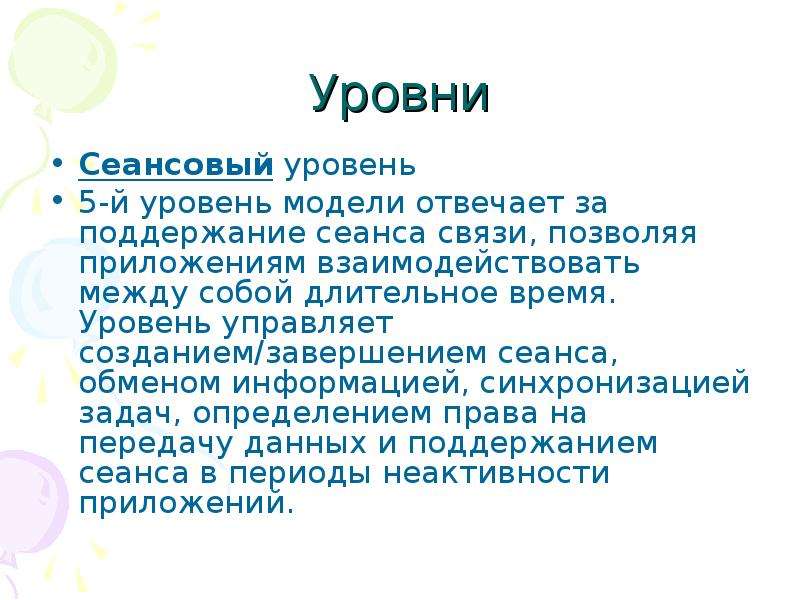

Уровни Сеансовый уровень 5-й уровень модели отвечает за поддержание сеанса связи, позволяя приложениям взаимодействовать между собой длительное время. Уровень управляет созданием/завершением сеанса, обменом информацией, синхронизацией задач, определением права на передачу данных и поддержанием сеанса в периоды неактивности приложений.

Слайд 24

Описание слайда:

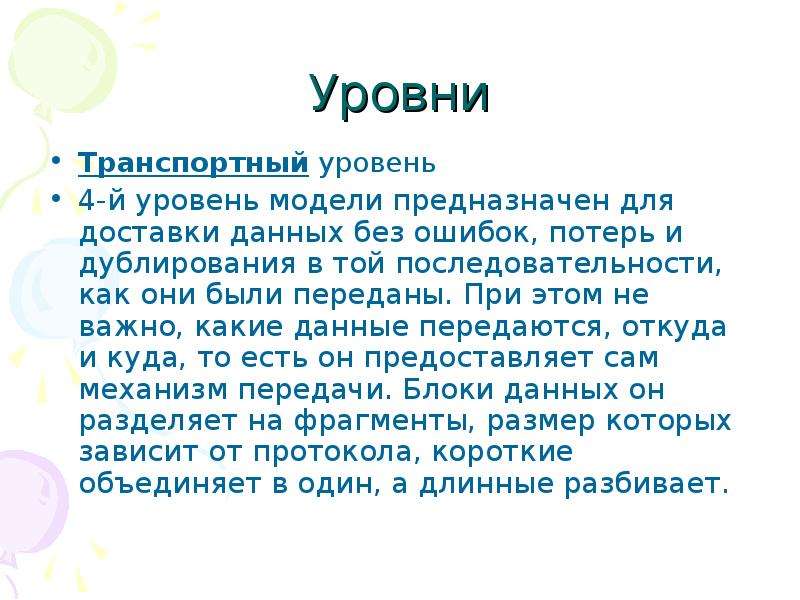

Уровни Транспортный уровень 4-й уровень модели предназначен для доставки данных без ошибок, потерь и дублирования в той последовательности, как они были переданы. При этом не важно, какие данные передаются, откуда и куда, то есть он предоставляет сам механизм передачи. Блоки данных он разделяет на фрагменты, размер которых зависит от протокола, короткие объединяет в один, а длинные разбивает.

Слайд 25

Описание слайда:

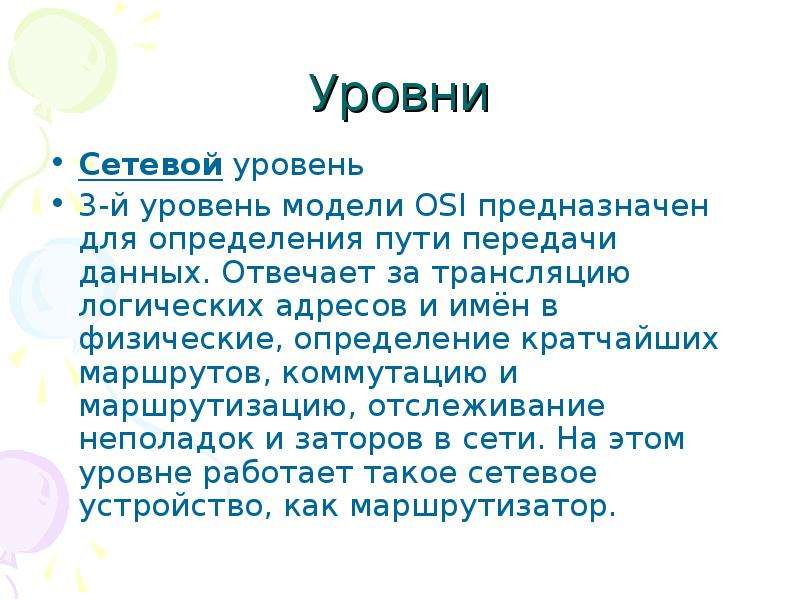

Уровни Сетевой уровень 3-й уровень модели OSI предназначен для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок и заторов в сети. На этом уровне работает такое сетевое устройство, как маршрутизатор.

Слайд 26

Описание слайда:

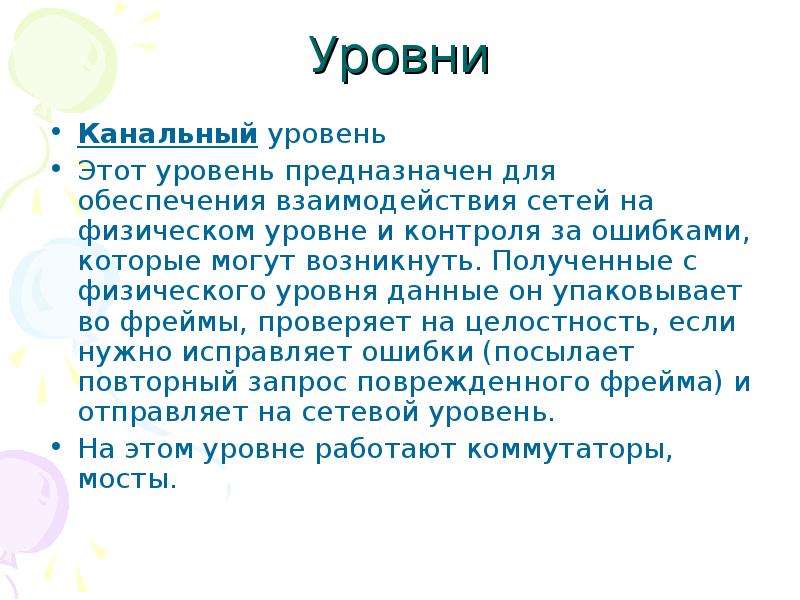

Уровни Канальный уровень Этот уровень предназначен для обеспечения взаимодействия сетей на физическом уровне и контроля за ошибками, которые могут возникнуть. Полученные с физического уровня данные он упаковывает во фреймы, проверяет на целостность, если нужно исправляет ошибки (посылает повторный запрос поврежденного фрейма) и отправляет на сетевой уровень. На этом уровне работают коммутаторы, мосты.

Слайд 27

Описание слайда:

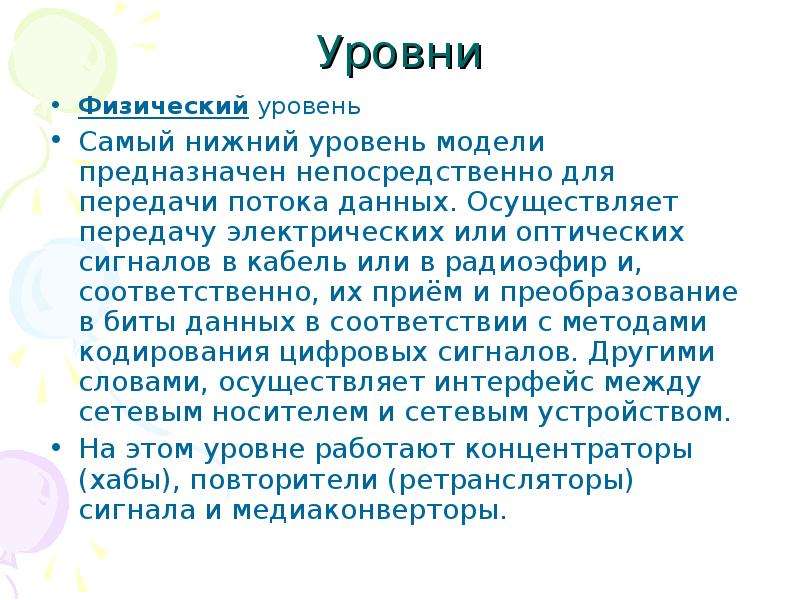

Уровни Физический уровень Самый нижний уровень модели предназначен непосредственно для передачи потока данных. Осуществляет передачу электрических или оптических сигналов в кабель или в радиоэфир и, соответственно, их приём и преобразование в биты данных в соответствии с методами кодирования цифровых сигналов. Другими словами, осуществляет интерфейс между сетевым носителем и сетевым устройством. На этом уровне работают концентраторы (хабы), повторители (ретрансляторы) сигнала и медиаконверторы.

Слайд 28

Описание слайда:

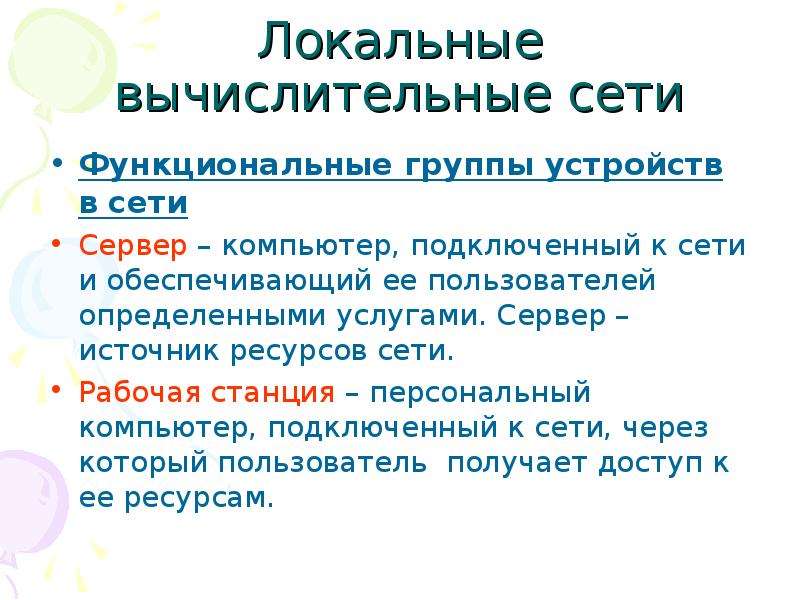

Локальные вычислительные сети Функциональные группы устройств в сети Сервер – компьютер, подключенный к сети и обеспечивающий ее пользователей определенными услугами. Сервер – источник ресурсов сети. Рабочая станция – персональный компьютер, подключенный к сети, через который пользователь получает доступ к ее ресурсам.

Слайд 29

Описание слайда:

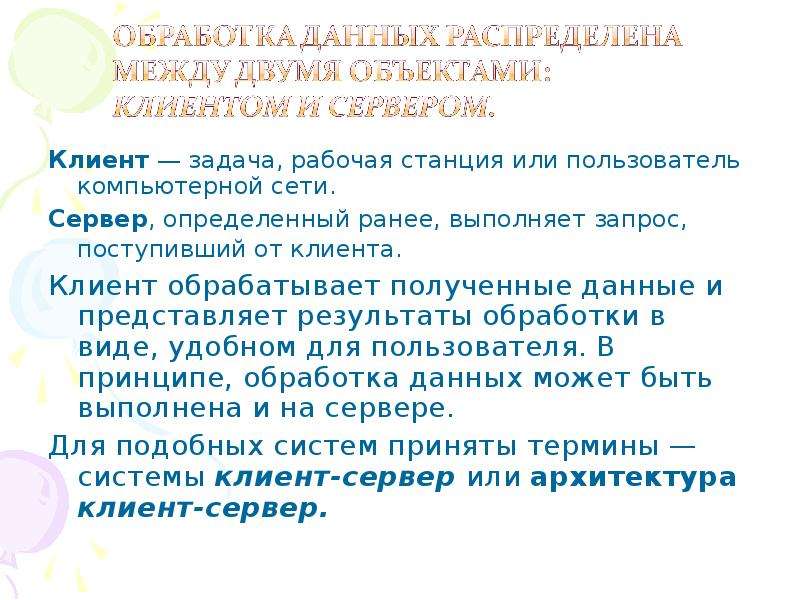

Клиент — задача, рабочая станция или пользователь компьютерной сети. Клиент — задача, рабочая станция или пользователь компьютерной сети. Сервер, определенный ранее, выполняет запрос, поступивший от клиента. Клиент обрабатывает полученные данные и представляет результаты обработки в виде, удобном для пользователя. В принципе, обработка данных может быть выполнена и на сервере. Для подобных систем приняты термины — системы клиент-сервер или архитектура клиент-сервер.

Слайд 30

Описание слайда:

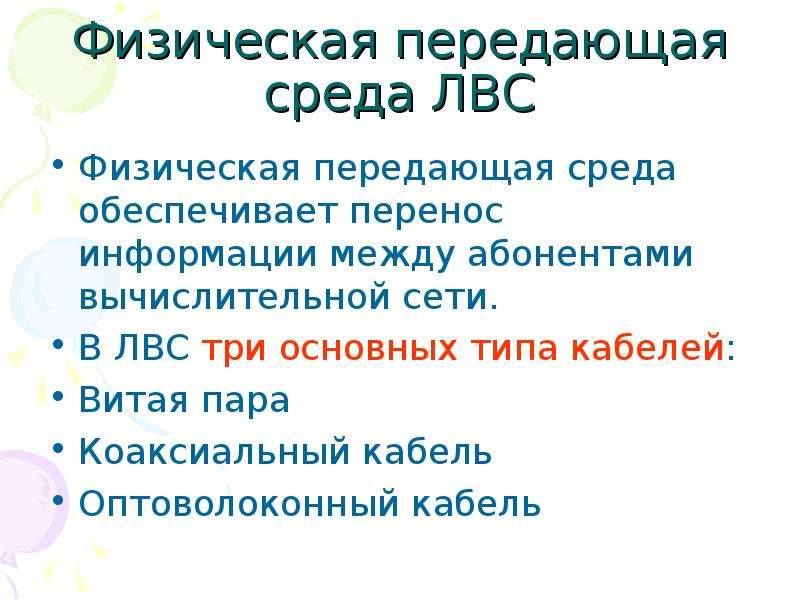

Физическая передающая среда ЛВС Физическая передающая среда обеспечивает перенос информации между абонентами вычислительной сети. В ЛВС три основных типа кабелей: Витая пара Коаксиальный кабель Оптоволоконный кабель

Слайд 31

Описание слайда:

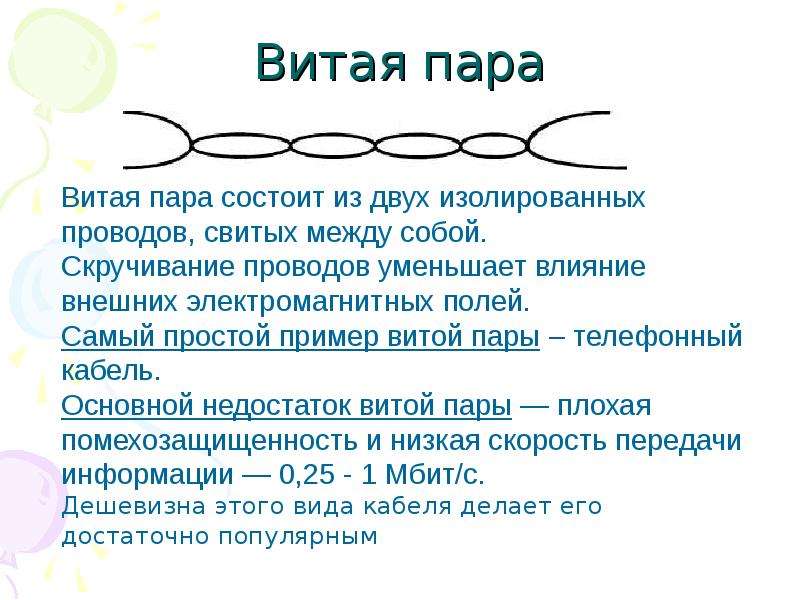

Витая пара

Слайд 32

Описание слайда:

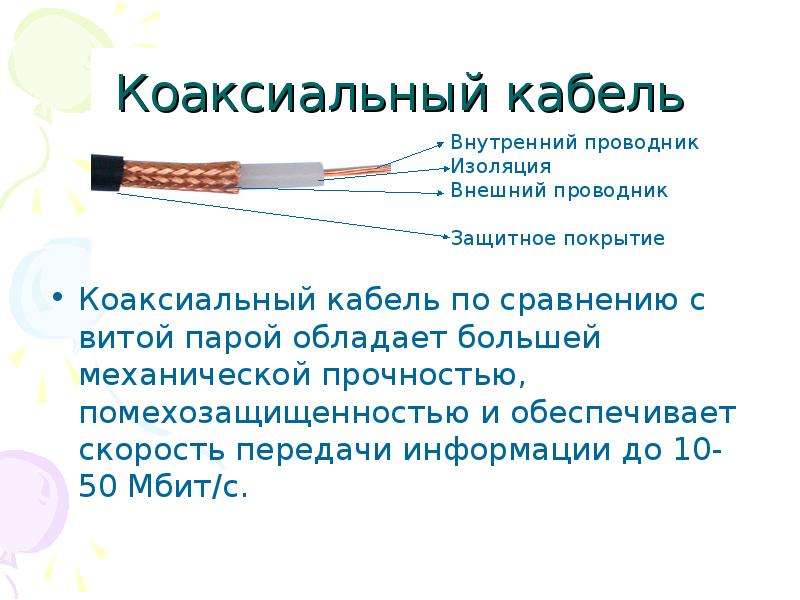

Коаксиальный кабель Коаксиальный кабель по сравнению с витой парой обладает большей механической прочностью, помехозащищенностью и обеспечивает скорость передачи информации до 10-50 Мбит/с.

Слайд 33

Описание слайда:

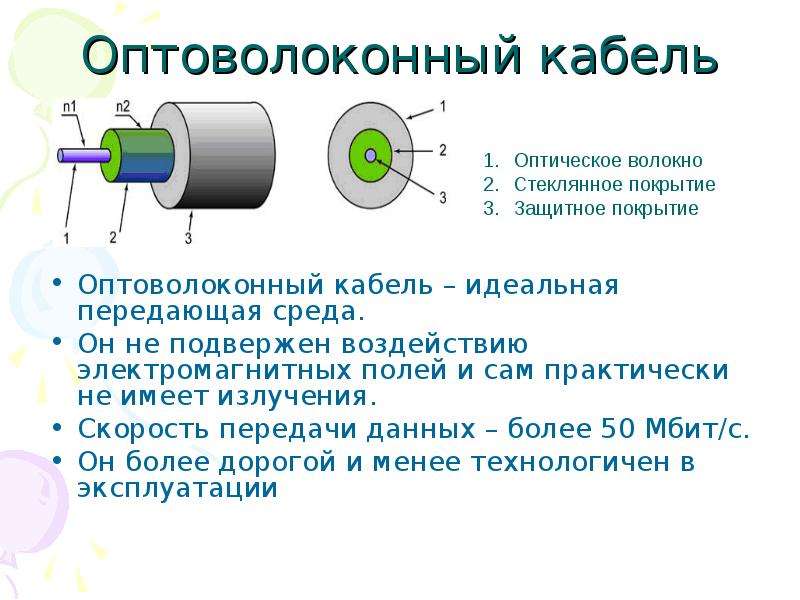

Оптоволоконный кабель Оптоволоконный кабель – идеальная передающая среда. Он не подвержен воздействию электромагнитных полей и сам практически не имеет излучения. Скорость передачи данных – более 50 Мбит/с. Он более дорогой и менее технологичен в эксплуатации

Слайд 34

Описание слайда:

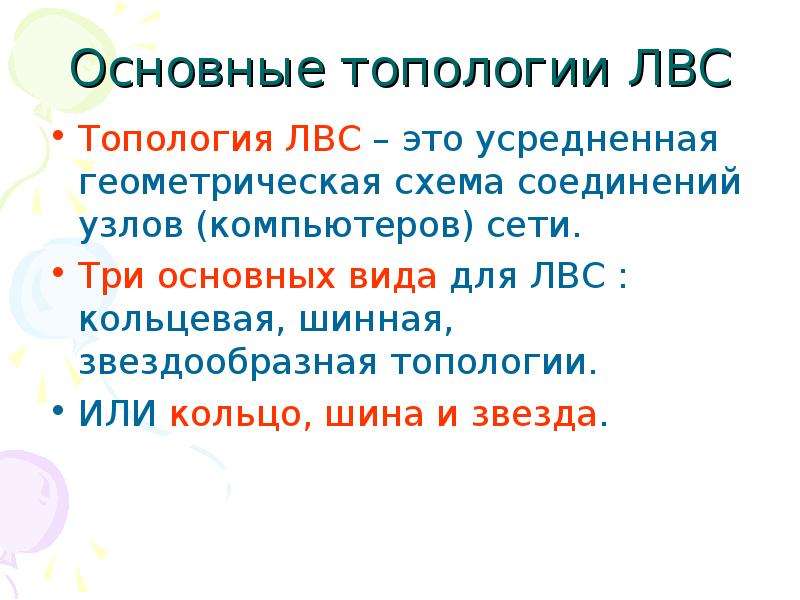

Основные топологии ЛВС Топология ЛВС – это усредненная геометрическая схема соединений узлов (компьютеров) сети. Три основных вида для ЛВС : кольцевая, шинная, звездообразная топологии. ИЛИ кольцо, шина и звезда.

Слайд 35

Описание слайда:

Кольцевая топология Кольцевая топология предусматривает соединение узлов сети замкнутой кривой – кабелем передающей среды. Информация по кольцу передается от узла к узлу, каждый узел ретранслирует посланное сообщение. В кольцевой топологии отсутствует центральный узел

Слайд 36

Описание слайда:

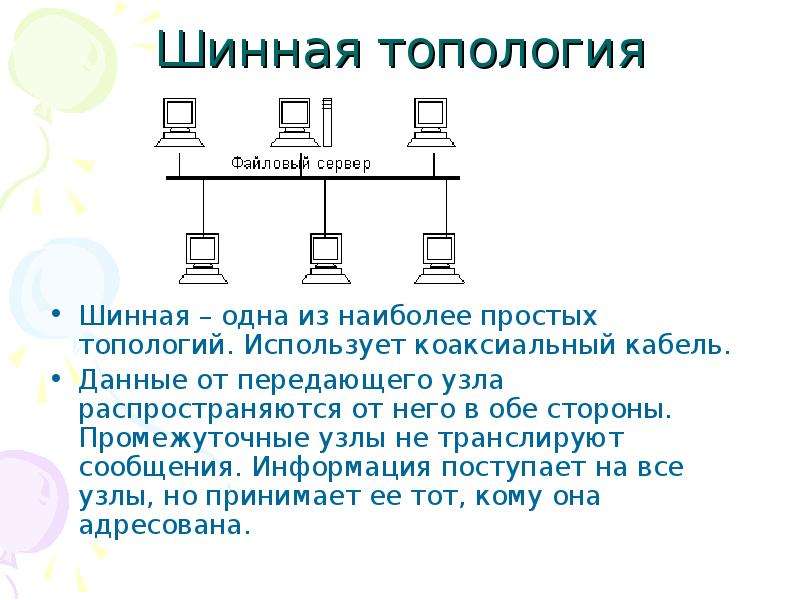

Шинная топология Шинная – одна из наиболее простых топологий. Использует коаксиальный кабель. Данные от передающего узла распространяются от него в обе стороны. Промежуточные узлы не транслируют сообщения. Информация поступает на все узлы, но принимает ее тот, кому она адресована.

Слайд 37

Описание слайда:

Звездообразная топология Эта топология базируется на концепции центрального узла, к которому подключаются периферийные узлы. Вся информация передается через центральный узел, который ретранслирует, переключает и маршрутизирует информационные потоки в сети.

Слайд 38

Описание слайда:

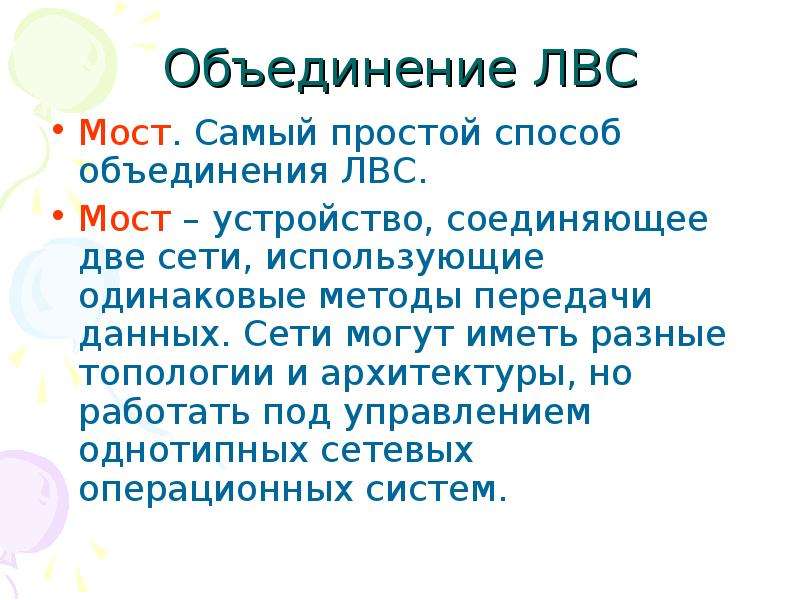

Объединение ЛВС Мост. Самый простой способ объединения ЛВС. Мост – устройство, соединяющее две сети, использующие одинаковые методы передачи данных. Сети могут иметь разные топологии и архитектуры, но работать под управлением однотипных сетевых операционных систем.

Слайд 39

Описание слайда:

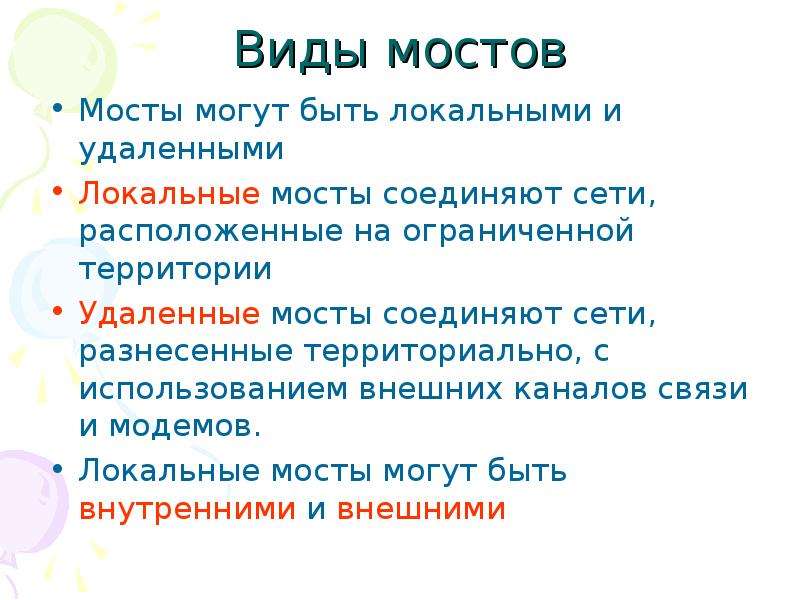

Виды мостов Мосты могут быть локальными и удаленными Локальные мосты соединяют сети, расположенные на ограниченной территории Удаленные мосты соединяют сети, разнесенные территориально, с использованием внешних каналов связи и модемов. Локальные мосты могут быть внутренними и внешними

Слайд 40

Описание слайда:

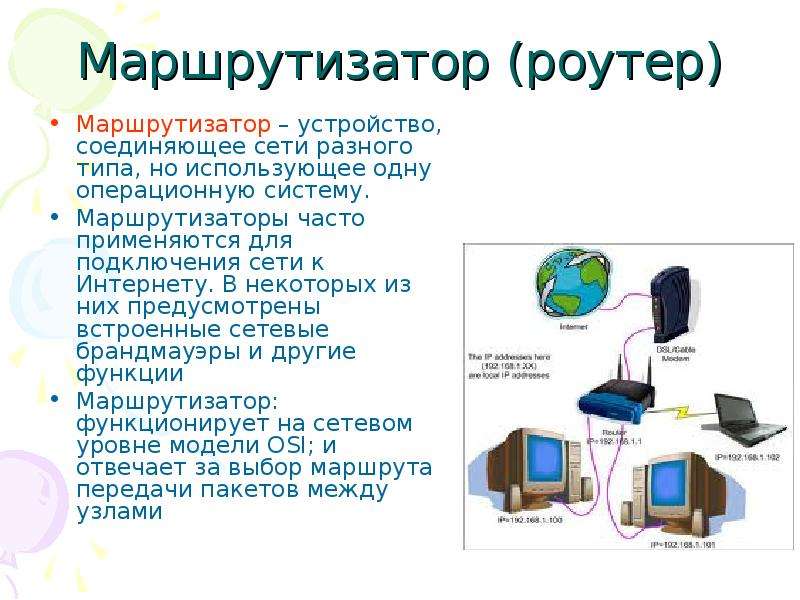

Маршрутизатор (роутер) Маршрутизатор – устройство, соединяющее сети разного типа, но использующее одну операционную систему. Маршрутизаторы часто применяются для подключения сети к Интернету. В некоторых из них предусмотрены встроенные сетевые брандмауэры и другие функции Маршрутизатор: функционирует на сетевом уровне модели OSI; и отвечает за выбор маршрута передачи пакетов между узлами

Слайд 41

Описание слайда:

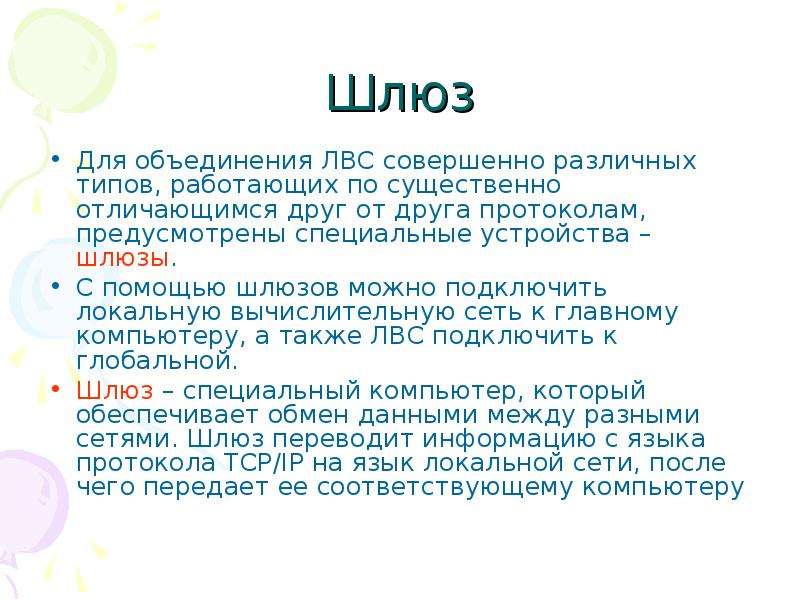

Шлюз Для объединения ЛВС совершенно различных типов, работающих по существенно отличающимся друг от друга протоколам, предусмотрены специальные устройства – шлюзы. С помощью шлюзов можно подключить локальную вычислительную сеть к главному компьютеру, а также ЛВС подключить к глобальной. Шлюз – специальный компьютер, который обеспечивает обмен данными между разными сетями. Шлюз переводит информацию с языка протокола ТСР/IР на язык локальной сети, после чего передает ее соответствующему компьютеру

Слайд 42

Описание слайда:

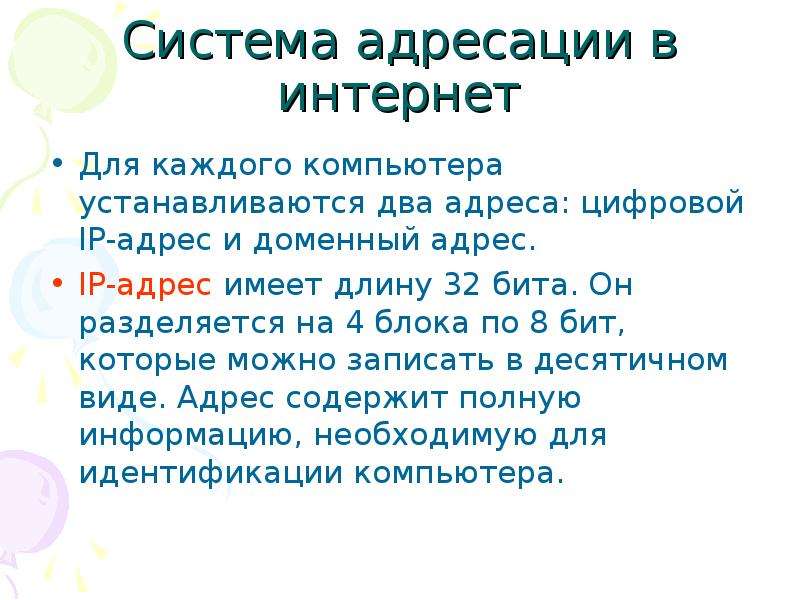

Система адресации в интернет Для каждого компьютера устанавливаются два адреса: цифровой IP-адрес и доменный адрес. IP-адрес имеет длину 32 бита. Он разделяется на 4 блока по 8 бит, которые можно записать в десятичном виде. Адрес содержит полную информацию, необходимую для идентификации компьютера.

Слайд 43

Описание слайда:

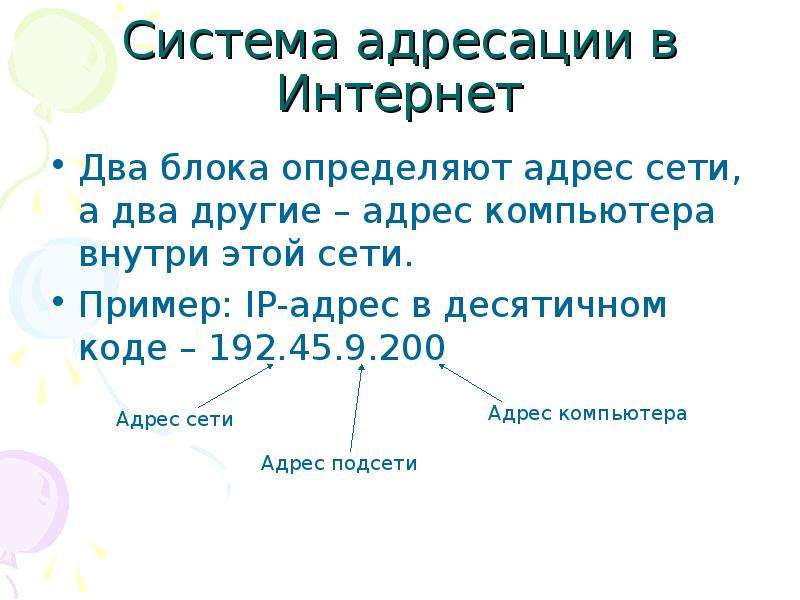

Система адресации в Интернет Два блока определяют адрес сети, а два другие – адрес компьютера внутри этой сети. Пример: IP-адрес в десятичном коде – 192.45.9.200

Слайд 44

Описание слайда:

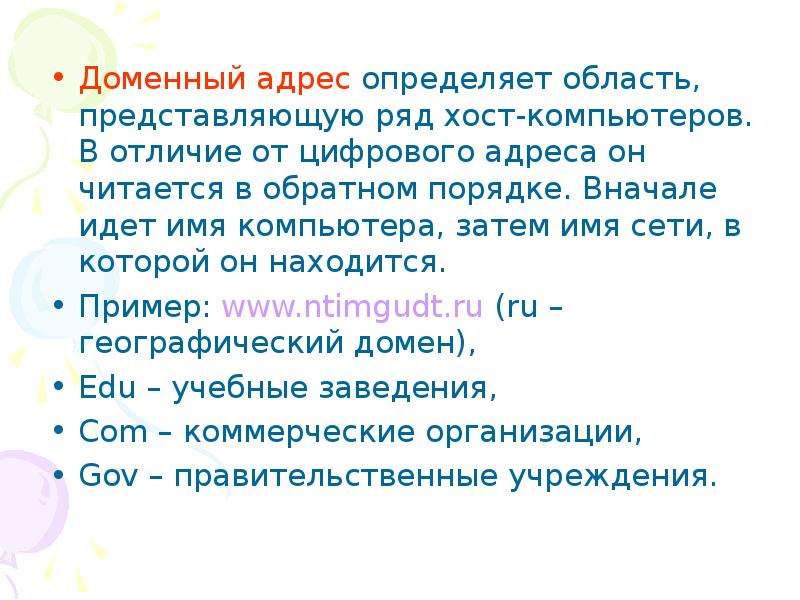

Доменный адрес определяет область, представляющую ряд хост-компьютеров. В отличие от цифрового адреса он читается в обратном порядке. Вначале идет имя компьютера, затем имя сети, в которой он находится. Доменный адрес определяет область, представляющую ряд хост-компьютеров. В отличие от цифрового адреса он читается в обратном порядке. Вначале идет имя компьютера, затем имя сети, в которой он находится. Пример: (ru – географический домен), Edu – учебные заведения, Com – коммерческие организации, Gov – правительственные учреждения.
