Слайд 1

Описание слайда:

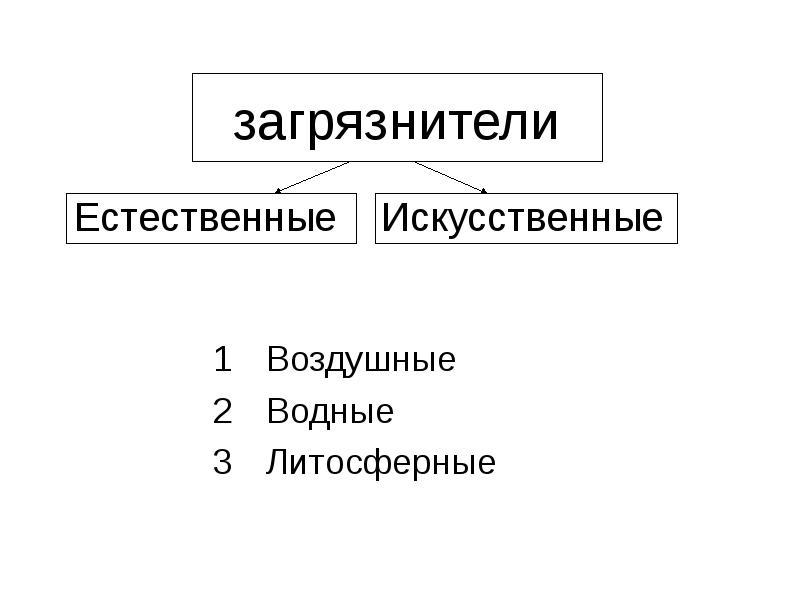

1 Воздушные 2 Водные Литосферные

Слайд 2

Описание слайда:

Классификация вредных веществ 1-й класс - вещества чрезвычайно опасные, ПДК менее 0,1 мг/м3; 2-й класс - вещества высокоопасные, ПДК 0,1-1 мг/м3; 3-й класс - вещества умеренно опасные, ПДК 1,1-10 мг/м3; 4-й класс - вещества мало опасные, ПДК более 10 мг/м3 .

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

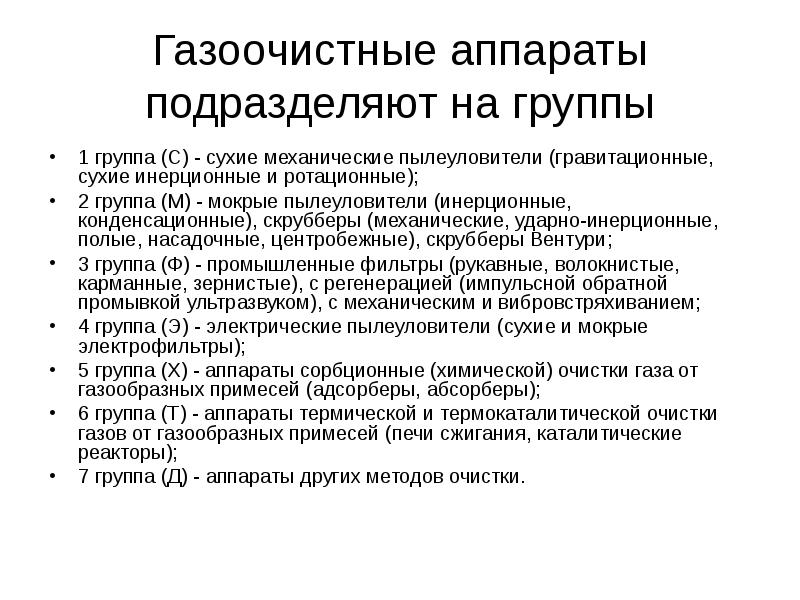

Газоочистные аппараты подразделяют на группы 1 группа (С) - сухие механические пылеуловители (гравитационные, сухие инерционные и ротационные); 2 группа (М) - мокрые пылеуловители (инерционные, конденсационные), скрубберы (механические, ударно-инерционные, полые, насадочные, центробежные), скрубберы Вентури; 3 группа (Ф) - промышленные фильтры (рукавные, волокнистые, карманные, зернистые), с регенерацией (импульсной обратной промывкой ультразвуком), с механическим и вибровстряхиванием; 4 группа (Э) - электрические пылеуловители (сухие и мокрые электрофильтры); 5 группа (Х) - аппараты сорбционные (химической) очистки газа от газообразных примесей (адсорберы, абсорберы); 6 группа (Т) - аппараты термической и термокаталитической очистки газов от газообразных примесей (печи сжигания, каталитические реакторы); 7 группа (Д) - аппараты других методов очистки.

Слайд 5

Описание слайда:

Факел выброса

Слайд 6

Описание слайда:

Схема воздействия токсичных веществ, поступающих в атмосферу от источника выбросов: 1 – источник выбросов; 2 – селитебная зона; 3 – природная зона; 4 – факел; 5 – направление ветра

Слайд 7

Описание слайда:

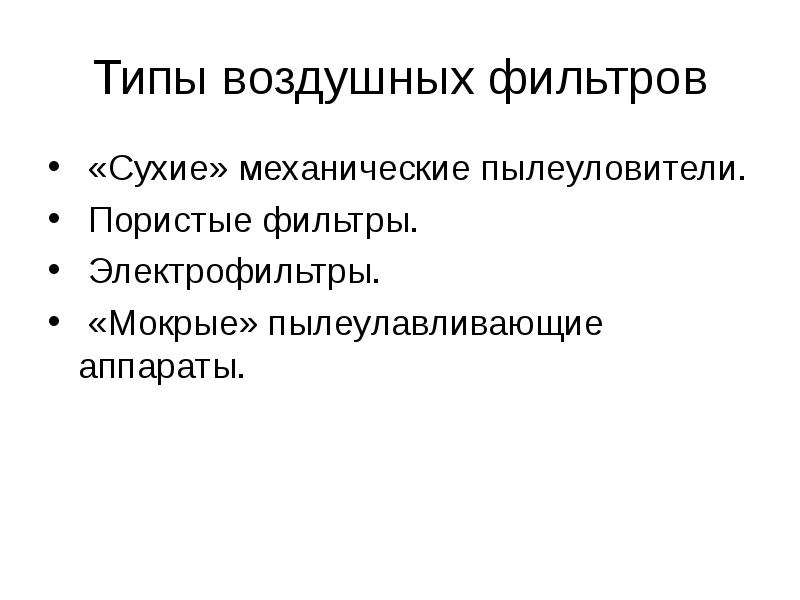

Типы воздушных фильтров «Сухие» механические пылеуловители. Пористые фильтры. Электрофильтры. «Мокрые» пылеулавливающие аппараты.

Слайд 8

Описание слайда:

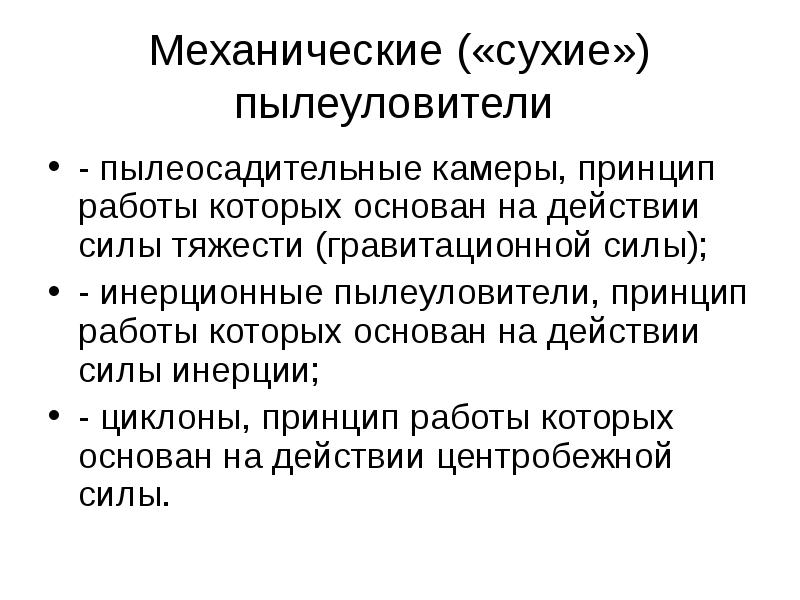

Механические («сухие») пылеуловители - пылеосадительные камеры, принцип работы которых основан на действии силы тяжести (гравитационной силы); - инерционные пылеуловители, принцип работы которых основан на действии силы инерции; - циклоны, принцип работы которых основан на действии центробежной силы.

Слайд 9

Описание слайда:

Пористые фильтры - форме фильтровальных элементов (рукавные, плоские, клиновые и др.) и наличию в них опорных устройств (каркасные, рамные); - месту расположения вентилятора относительно фильтра (всасывающие, работающие под разрежением, и нагнетательные, работающие под давлением); - способу регенерации ткани (встряхиваемые, с обратной продувкой, с импульсной продувкой и др.); - наличию и форме корпуса для размещения ткани - прямоугольные, цилиндрические, открытые (бескамерные); - числу секций в установке (однокамерные и многокамерные); - виду используемой ткани (например, стеклотканевые).

Слайд 10

Описание слайда:

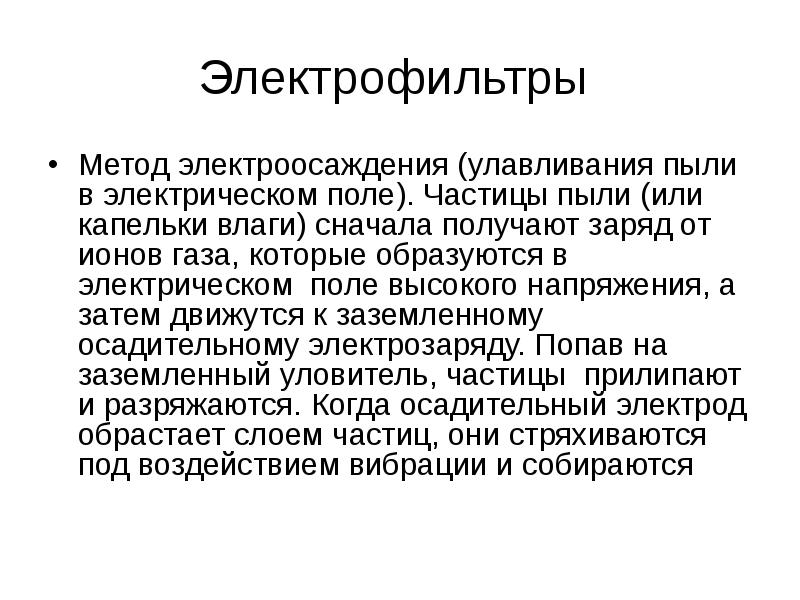

Электрофильтры Метод электроосаждения (улавливания пыли в электрическом поле). Частицы пыли (или капельки влаги) сначала получают заряд от ионов газа, которые образуются в электрическом поле высокого напряжения, а затем движутся к заземленному осадительному электрозаряду. Попав на заземленный уловитель, частицы прилипают и разряжаются. Когда осадительный электрод обрастает слоем частиц, они стряхиваются под воздействием вибрации и собираются

Слайд 11

Описание слайда:

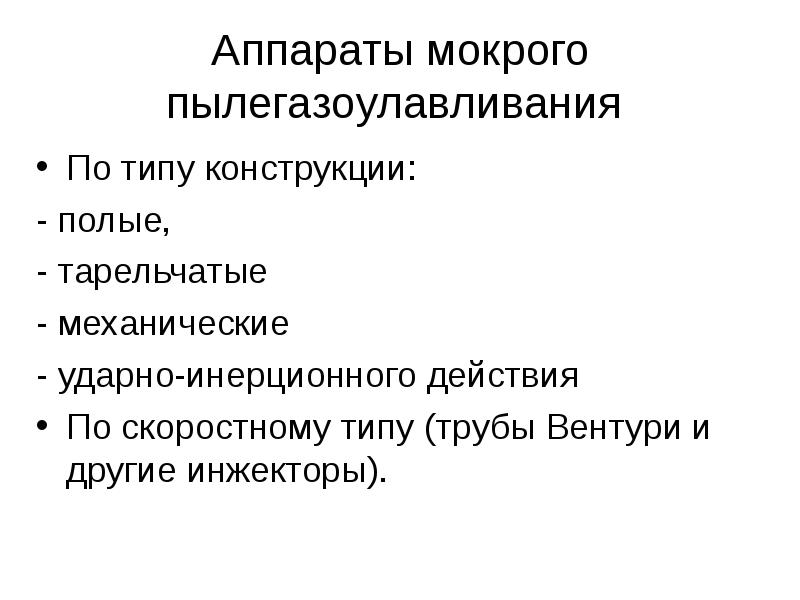

Аппараты мокрого пылегазоулавливания По типу конструкции: - полые, - тарельчатые - механические - ударно-инерционного действия По скоростному типу (трубы Вентури и другие инжекторы).
