Слайд 1

Описание слайда:

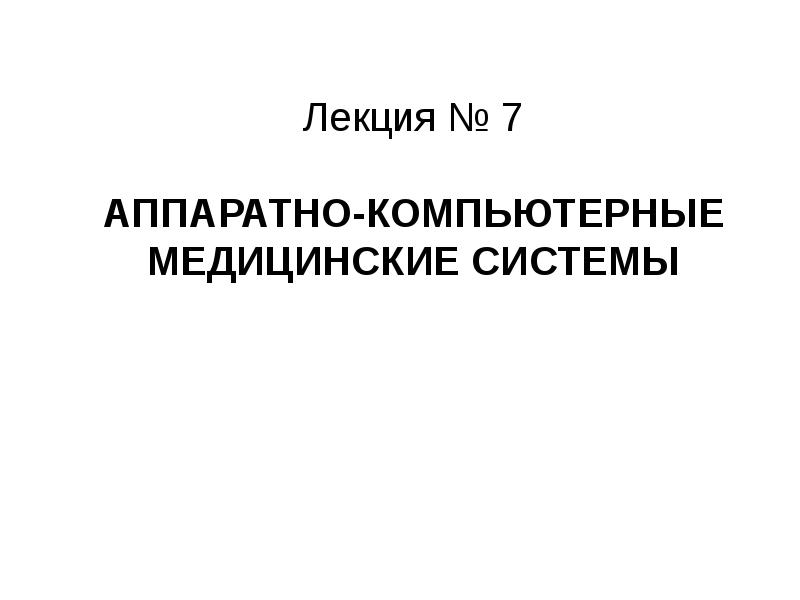

Лекция № 7 АППАРАТНО-КОМПЬЮТЕРНЫЕ МЕДИЦИНСКИЕ СИСТЕМЫ

Слайд 2

Описание слайда:

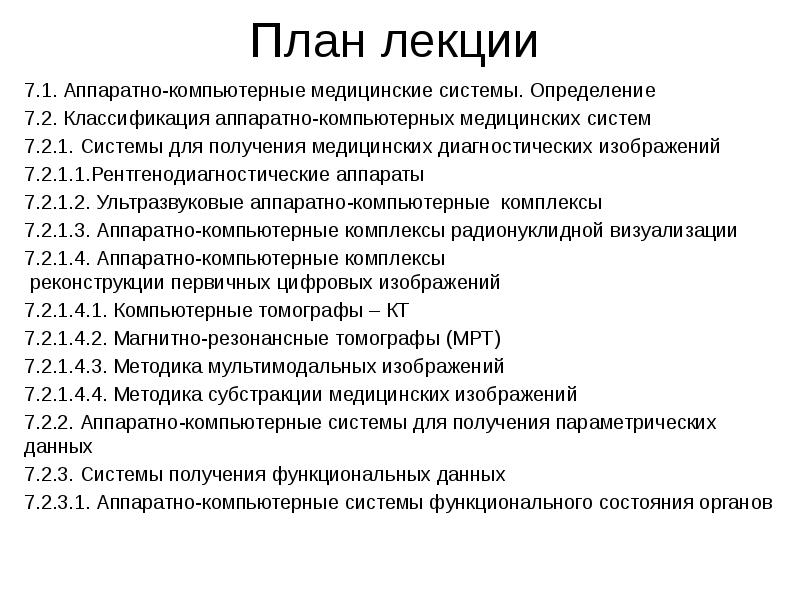

План лекции 7.1. Аппаратно-компьютерные медицинские системы. Определение 7.2. Классификация аппаратно-компьютерных медицинских систем 7.2.1. Системы для получения медицинских диагностических изображений 7.2.1.1.Рентгенодиагностические аппараты 7.2.1.2. Ультразвуковые аппаратно-компьютерные комплексы 7.2.1.3. Аппаратно-компьютерные комплексы радионуклидной визуализации 7.2.1.4. Аппаратно-компьютерные комплексы реконструкции первичных цифровых изображений 7.2.1.4.1. Компьютерные томографы – КТ 7.2.1.4.2. Магнитно-резонансные томографы (МРТ) 7.2.1.4.3. Методика мультимодальных изображений 7.2.1.4.4. Методика субстракции медицинских изображений 7.2.2. Аппаратно-компьютерные системы для получения параметрических данных 7.2.3. Системы получения функциональных данных 7.2.3.1. Аппаратно-компьютерные системы функционального состояния органов

Слайд 3

Описание слайда:

7.1. Аппаратно-компьютерные медицинские системы. Определение Аппаратно-компьютерные медицинские системы представляют собою комплекс, состоящий из двух частей – медицинского аппарата и специализированного компьютера. В качестве медицинских аппаратов могут быть представлены Диагностические устройства, Лечебные устройства Контролирующие (мониторинговые) устройства. Компьютерная часть системы может базироваться на любой аппаратной платформе, находящейся под управлением специализированных медицинских программ.

Слайд 4

Описание слайда:

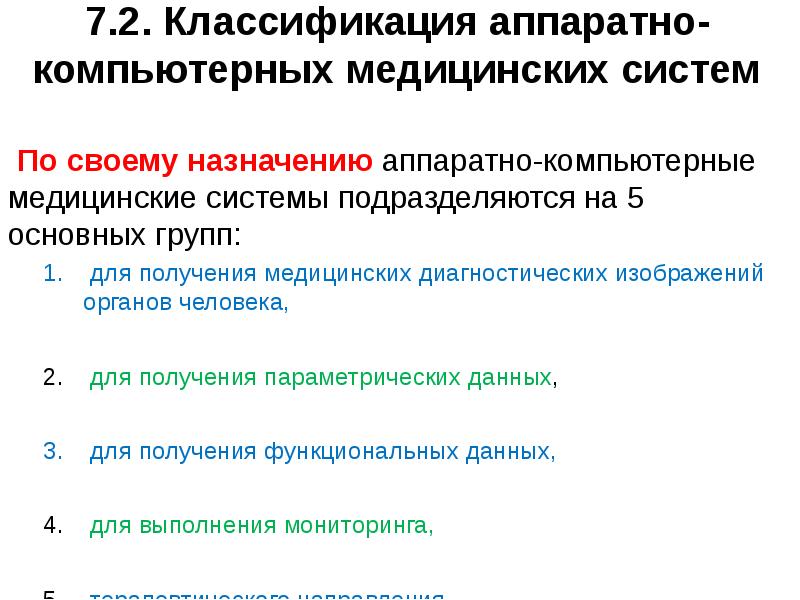

7.2. Классификация аппаратно-компьютерных медицинских систем По своему назначению аппаратно-компьютерные медицинские системы подразделяются на 5 основных групп: для получения медицинских диагностических изображений органов человека, для получения параметрических данных, для получения функциональных данных, для выполнения мониторинга, терапевтического направления.

Слайд 5

Описание слайда:

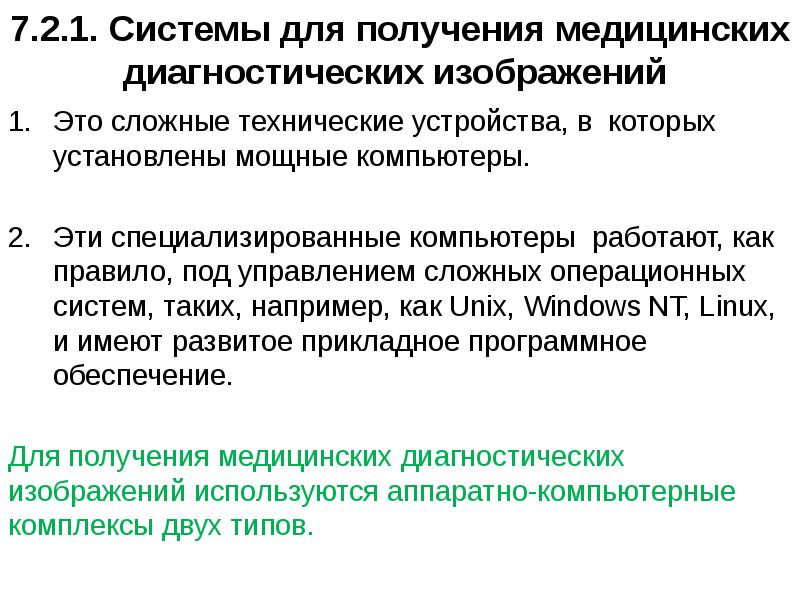

7.2.1. Системы для получения медицинских диагностических изображений Это сложные технические устройства, в которых установлены мощные компьютеры. Эти специализированные компьютеры работают, как правило, под управлением сложных операционных систем, таких, например, как Unix, Windows NT, Linux, и имеют развитое прикладное программное обеспечение. Для получения медицинских диагностических изображений используются аппаратно-компьютерные комплексы двух типов.

Слайд 6

Описание слайда:

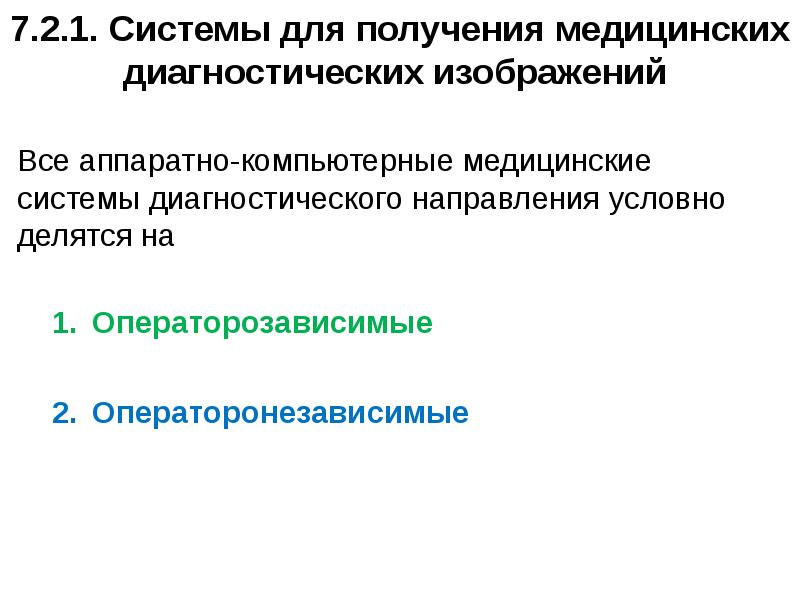

7.2.1. Системы для получения медицинских диагностических изображений Все аппаратно-компьютерные медицинские системы диагностического направления условно делятся на Операторозависимые Операторонезависимые

Слайд 7

Описание слайда:

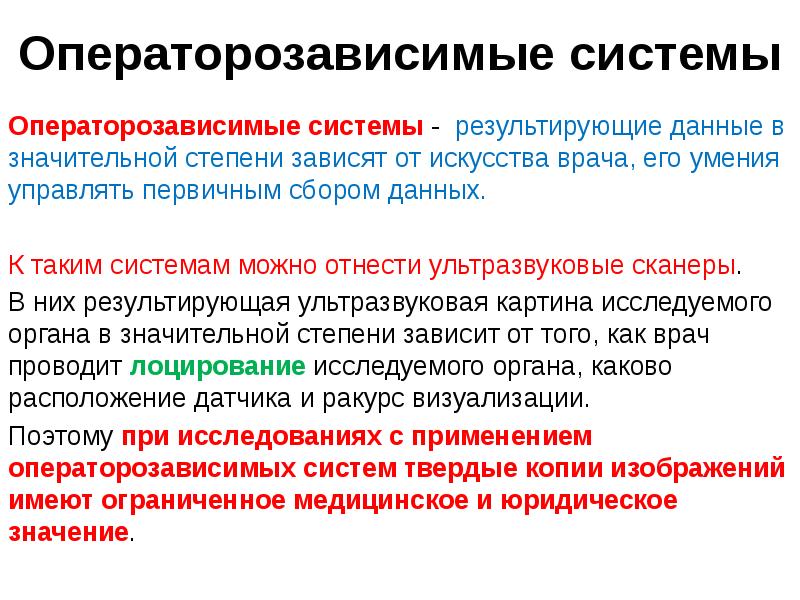

Операторозависимые системы Операторозависимые системы - результирующие данные в значительной степени зависят от искусства врача, его умения управлять первичным сбором данных. К таким системам можно отнести ультразвуковые сканеры. В них результирующая ультразвуковая картина исследуемого органа в значительной степени зависит от того, как врач проводит лоцирование исследуемого органа, каково расположение датчика и ракурс визуализации. Поэтому при исследованиях с применением операторозависимых систем твердые копии изображений имеют ограниченное медицинское и юридическое значение.

Слайд 8

Описание слайда:

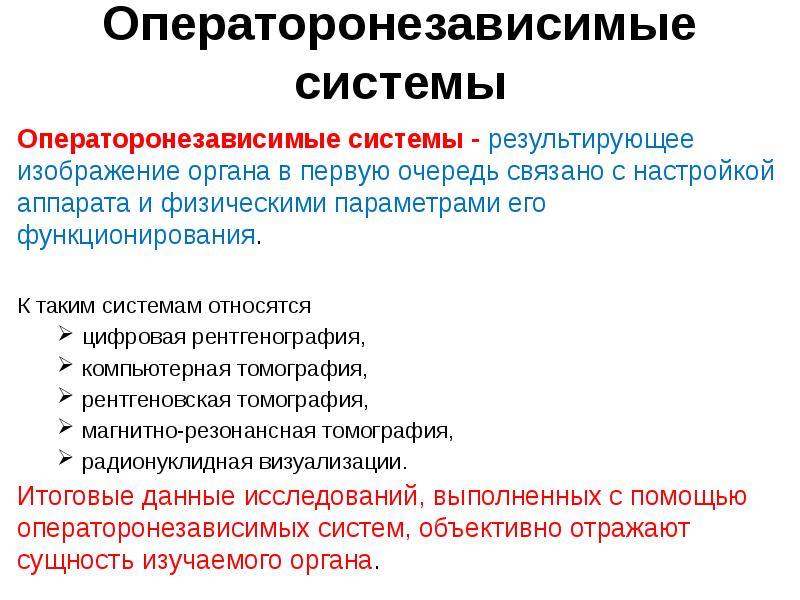

Операторонезависимые системы Операторонезависимые системы - результирующее изображение органа в первую очередь связано с настройкой аппарата и физическими параметрами его функционирования. К таким системам относятся цифровая рентгенография, компьютерная томография, рентгеновская томография, магнитно-резонансная томография, радионуклидная визуализации. Итоговые данные исследований, выполненных с помощью операторонезависимых систем, объективно отражают сущность изучаемого органа.

Слайд 9

Описание слайда:

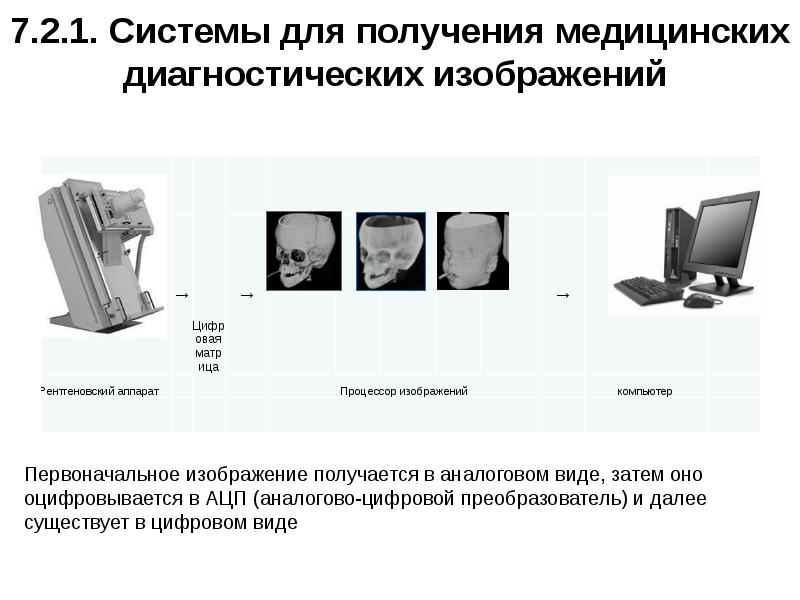

7.2.1. Системы для получения медицинских диагностических изображений

Слайд 10

Описание слайда:

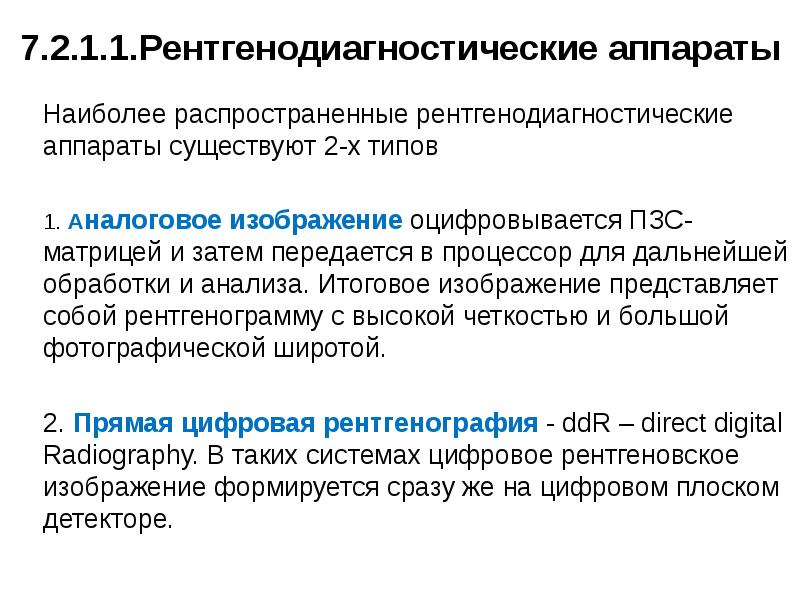

7.2.1.1.Рентгенодиагностические аппараты Наиболее распространенные рентгенодиагностические аппараты существуют 2-х типов 1. Аналоговое изображение оцифровывается ПЗС-матрицей и затем передается в процессор для дальнейшей обработки и анализа. Итоговое изображение представляет собой рентгенограмму с высокой четкостью и большой фотографической широтой. 2. Прямая цифровая рентгенография - ddR – direct digital Radiography. В таких системах цифровое рентгеновское изображение формируется сразу же на цифровом плоском детекторе.

Слайд 11

Описание слайда:

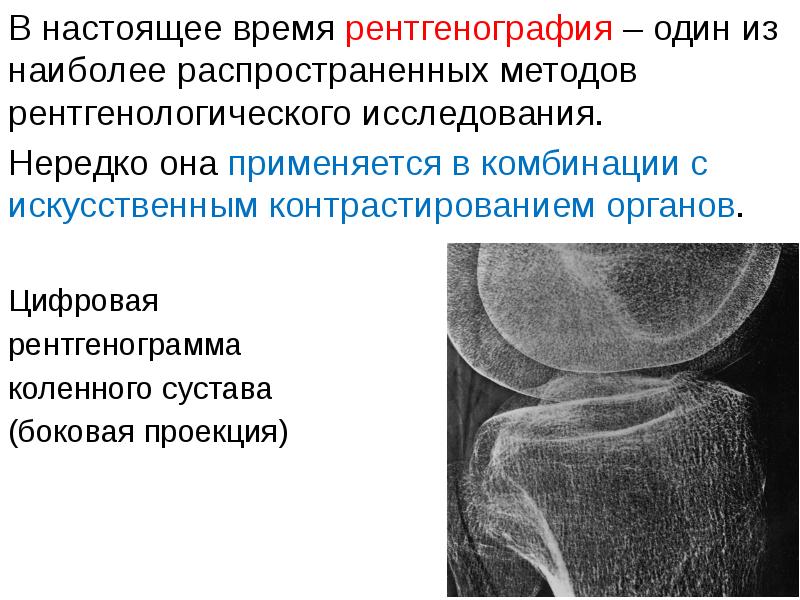

В настоящее время рентгенография – один из наиболее распространенных методов рентгенологического исследования. В настоящее время рентгенография – один из наиболее распространенных методов рентгенологического исследования. Нередко она применяется в комбинации с искусственным контрастированием органов. Цифровая рентгенограмма коленного сустава (боковая проекция)

Слайд 12

Описание слайда:

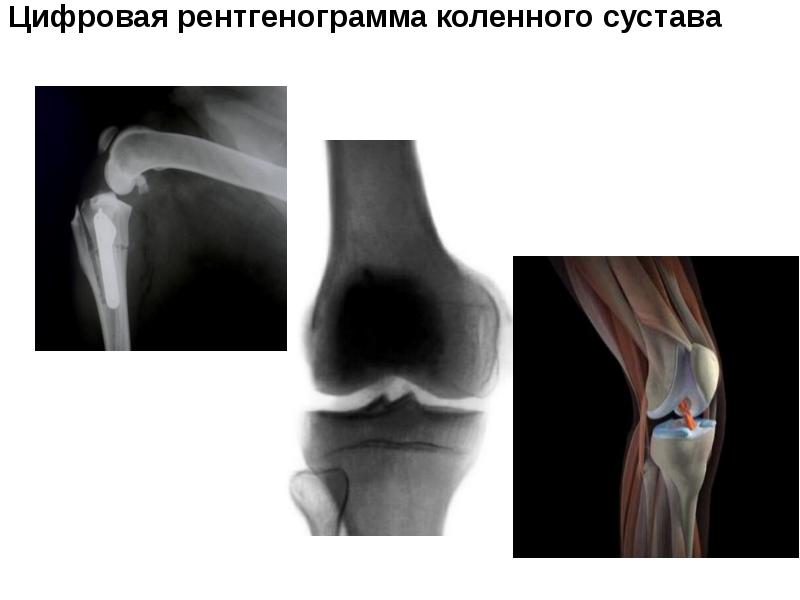

Цифровая рентгенограмма коленного сустава

Слайд 13

Описание слайда:

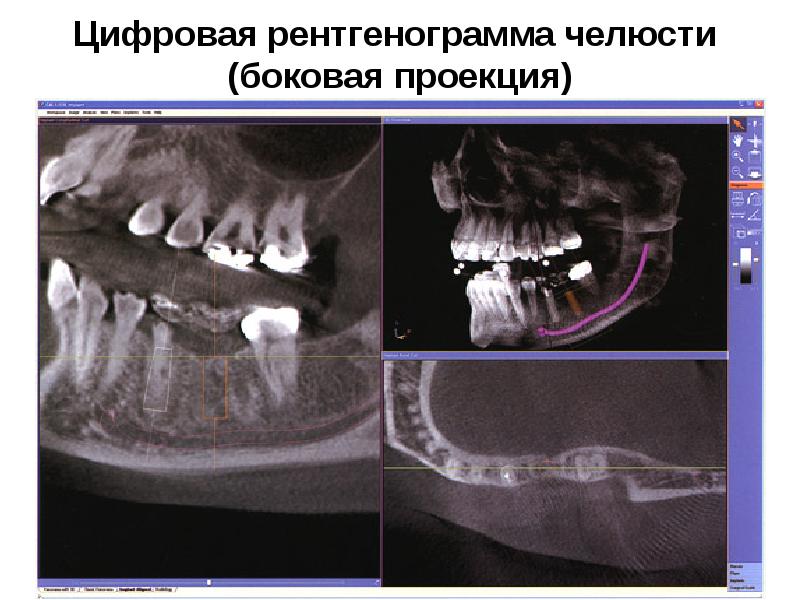

Цифровая рентгенограмма челюсти (боковая проекция)

Слайд 14

Описание слайда:

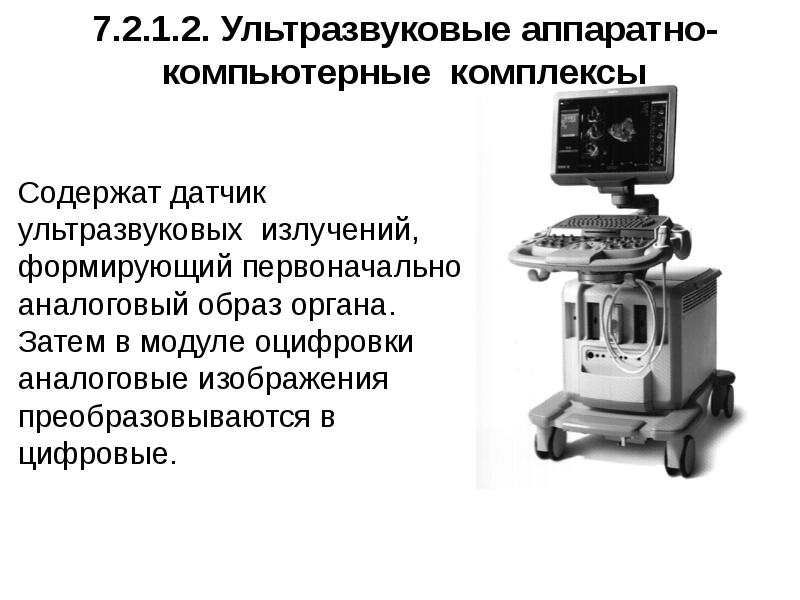

7.2.1.2. Ультразвуковые аппаратно-компьютерные комплексы Содержат датчик ультразвуковых излучений, формирующий первоначально аналоговый образ органа. Затем в модуле оцифровки аналоговые изображения преобразовываются в цифровые.

Слайд 15

Описание слайда:

7.2.1.2. Ультразвуковые аппаратно-компьютерные комплексы

Слайд 16

Описание слайда:

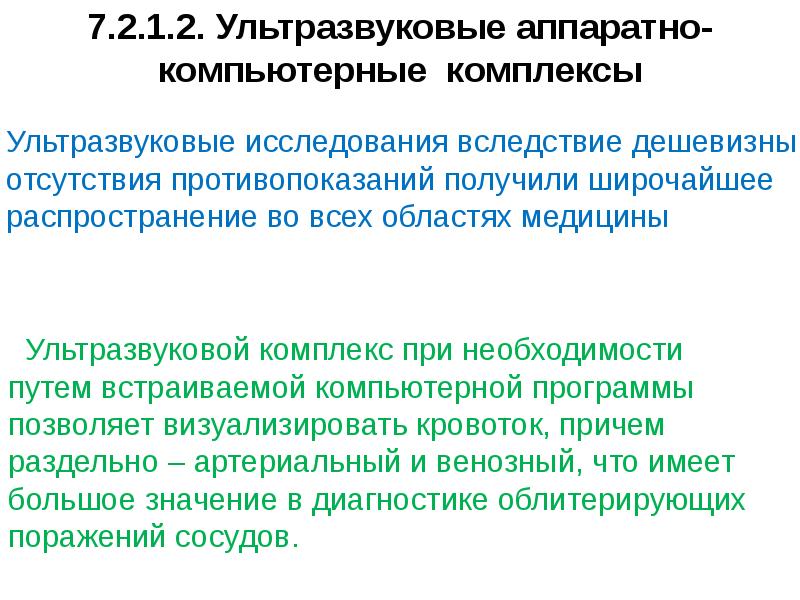

7.2.1.2. Ультразвуковые аппаратно-компьютерные комплексы Ультразвуковой комплекс при необходимости путем встраиваемой компьютерной программы позволяет визуализировать кровоток, причем раздельно – артериальный и венозный, что имеет большое значение в диагностике облитерирующих поражений сосудов.

Слайд 17

Описание слайда:

Ультразвуковые аппаратно-компьютерные комплексы Ультразвуковое исследование желчного пузыря – сонография. Внутри пузыря имеются конкременты ↓

Слайд 18

Описание слайда:

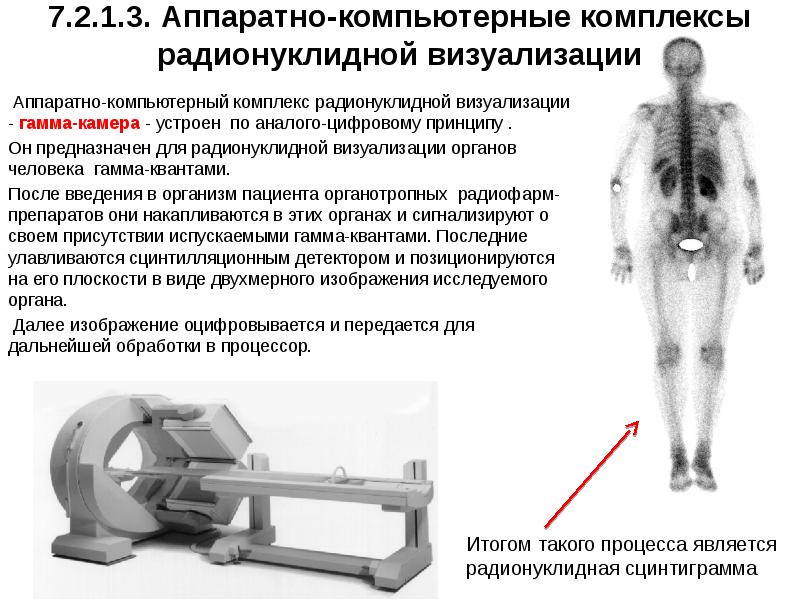

7.2.1.3. Аппаратно-компьютерные комплексы радионуклидной визуализации Аппаратно-компьютерный комплекс радионуклидной визуализации - гамма-камера - устроен по аналого-цифровому принципу . Он предназначен для радионуклидной визуализации органов человека гамма-квантами. После введения в организм пациента органотропных радиофарм-препаратов они накапливаются в этих органах и сигнализируют о своем присутствии испускаемыми гамма-квантами. Последние улавливаются сцинтилляционным детектором и позиционируются на его плоскости в виде двухмерного изображения исследуемого органа. Далее изображение оцифровывается и передается для дальнейшей обработки в процессор.

Слайд 19

Описание слайда:

Радионуклидная сцинтиграмма

Слайд 20

Описание слайда:

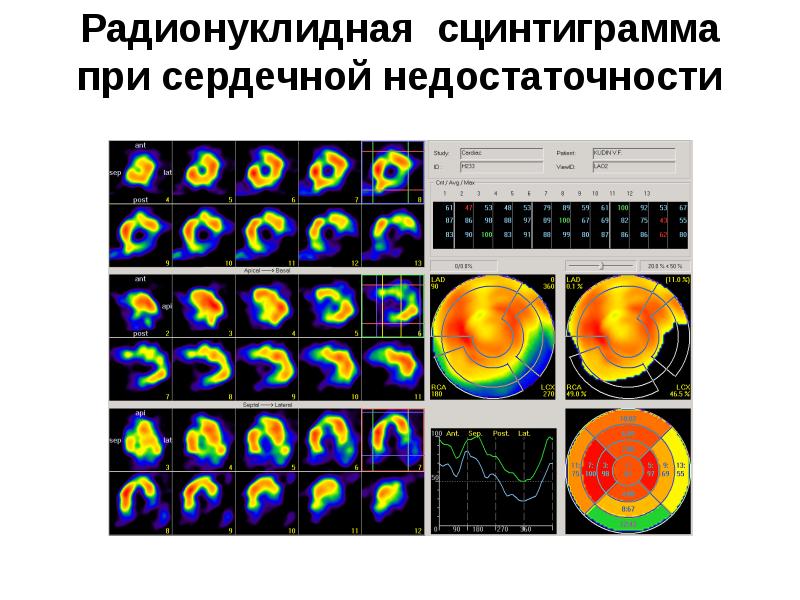

Радионуклидная сцинтиграмма при сердечной недостаточности

Слайд 21

Описание слайда:

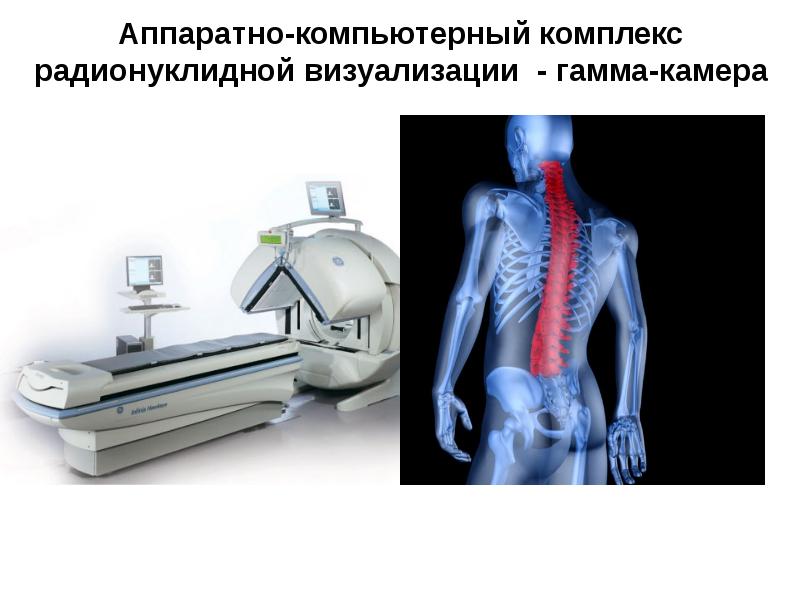

Аппаратно-компьютерный комплекс радионуклидной визуализации - гамма-камера

Слайд 22

Описание слайда:

7.2.1.4. Аппаратно-компьютерные комплексы реконструкции первичных цифровых изображений. К таким устройствам относятся компьютерный томограф (КТ) и магнитно-резонансный томограф (МРТ).

Слайд 23

Описание слайда:

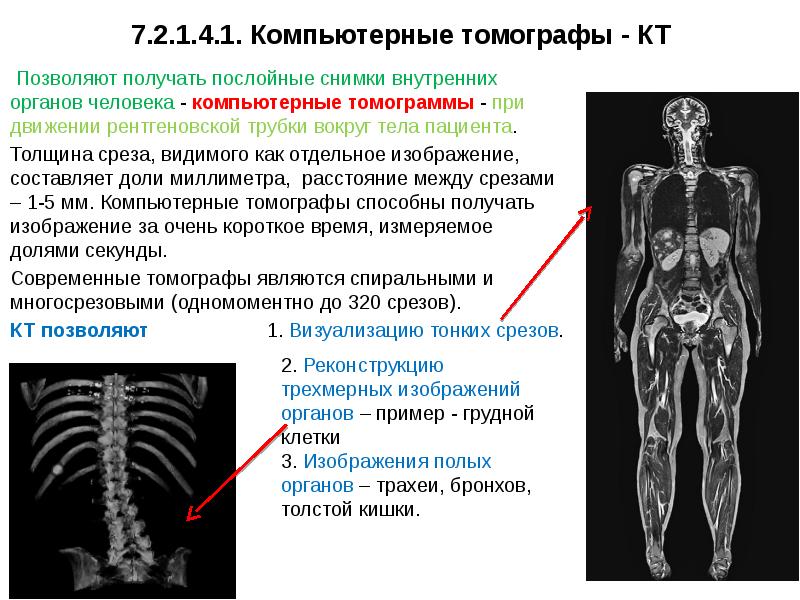

7.2.1.4.1. Компьютерные томографы - КТ Позволяют получать послойные снимки внутренних органов человека - компьютерные томограммы - при движении рентгеновской трубки вокруг тела пациента. Толщина среза, видимого как отдельное изображение, составляет доли миллиметра, расстояние между срезами – 1-5 мм. Компьютерные томографы способны получать изображение за очень короткое время, измеряемое долями секунды. Современные томографы являются спиральными и многосрезовыми (одномоментно до 320 срезов). КТ позволяют 1. Визуализацию тонких срезов.

Слайд 24

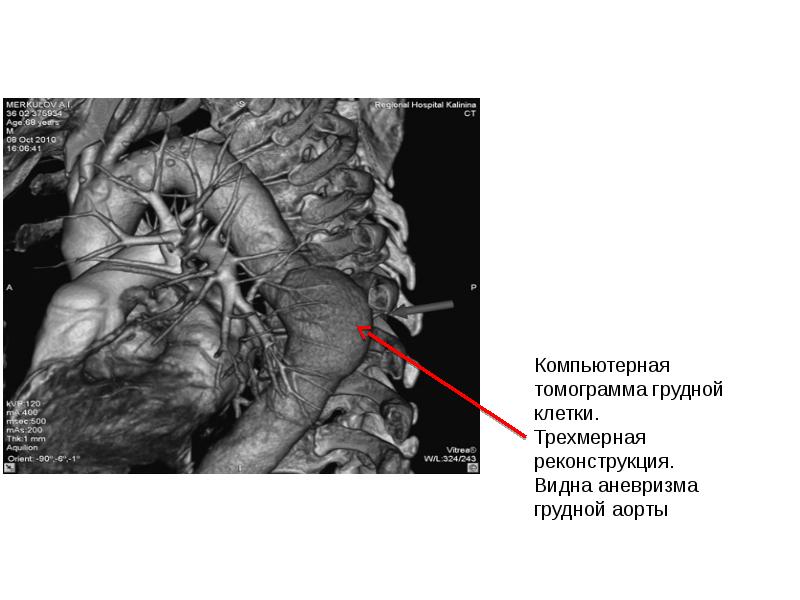

Описание слайда:

Слайд 25

Описание слайда:

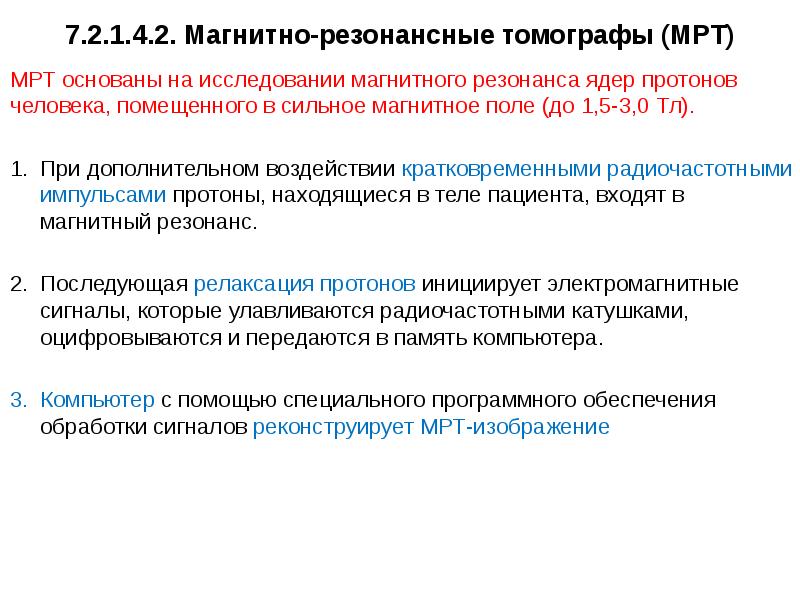

7.2.1.4.2. Магнитно-резонансные томографы (МРТ) МРТ основаны на исследовании магнитного резонанса ядер протонов человека, помещенного в сильное магнитное поле (до 1,5-3,0 Тл). При дополнительном воздействии кратковременными радиочастотными импульсами протоны, находящиеся в теле пациента, входят в магнитный резонанс. Последующая релаксация протонов инициирует электромагнитные сигналы, которые улавливаются радиочастотными катушками, оцифровываются и передаются в память компьютера. Компьютер с помощью специального программного обеспечения обработки сигналов реконструирует МРТ-изображение

Слайд 26

Описание слайда:

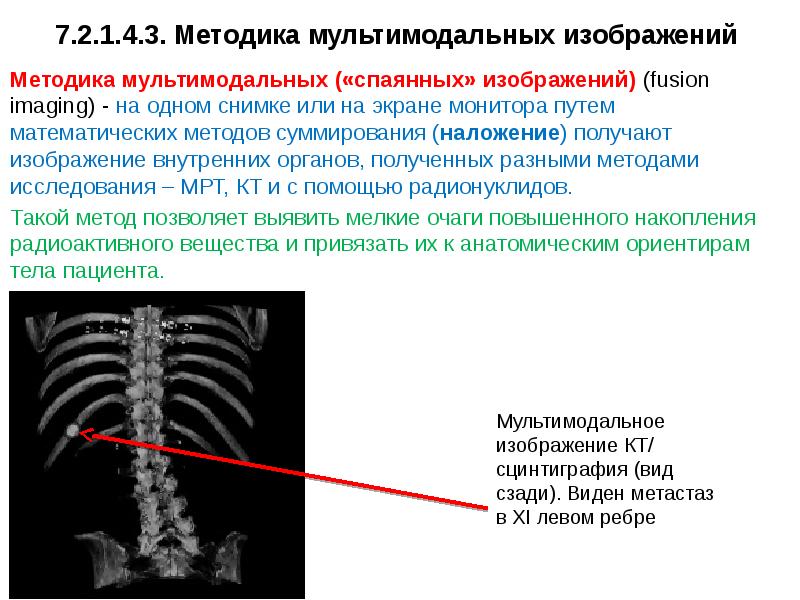

7.2.1.4.3. Методика мультимодальных изображений Методика мультимодальных («спаянных» изображений) (fusion imaging) - на одном снимке или на экране монитора путем математических методов суммирования (наложение) получают изображение внутренних органов, полученных разными методами исследования – МРТ, КТ и с помощью радионуклидов. Такой метод позволяет выявить мелкие очаги повышенного накопления радиоактивного вещества и привязать их к анатомическим ориентирам тела пациента.

Слайд 27

Описание слайда:

7.2.1.4.4. Методика субстракции медицинских изображений Метод альтернативного подхода к манипуляциям с медицинскими изображениями – их вычитание (субтсракция). При этом одну и ту же область исследуют различными методами, а затем из одного изображения вычитают другое – производят математическое вычитание. Пример - дигитальная субстракционная ангиография (ДСА) Агниографический комплекс фирмы Сименс

Слайд 28

Описание слайда:

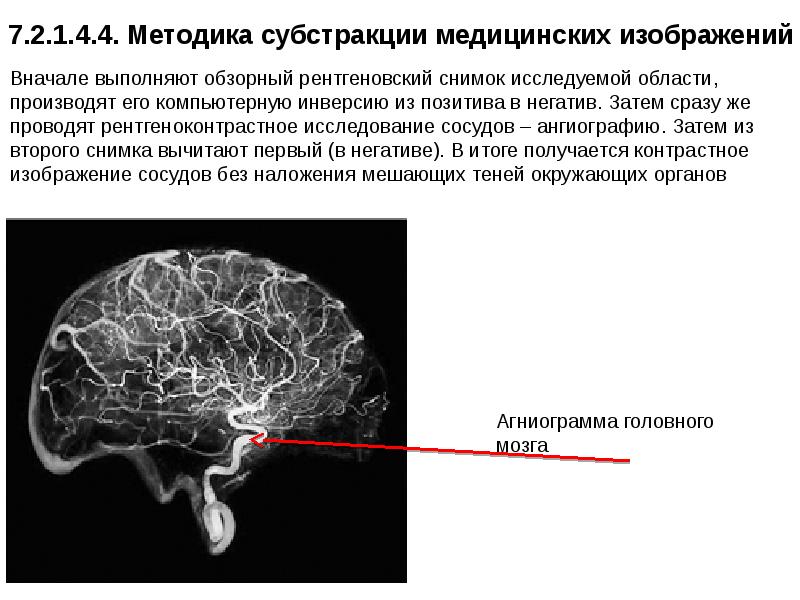

7.2.1.4.4. Методика субстракции медицинских изображений Вначале выполняют обзорный рентгеновский снимок исследуемой области, производят его компьютерную инверсию из позитива в негатив. Затем сразу же проводят рентгеноконтрастное исследование сосудов – ангиографию. Затем из второго снимка вычитают первый (в негативе). В итоге получается контрастное изображение сосудов без наложения мешающих теней окружающих органов

Слайд 29

Описание слайда:

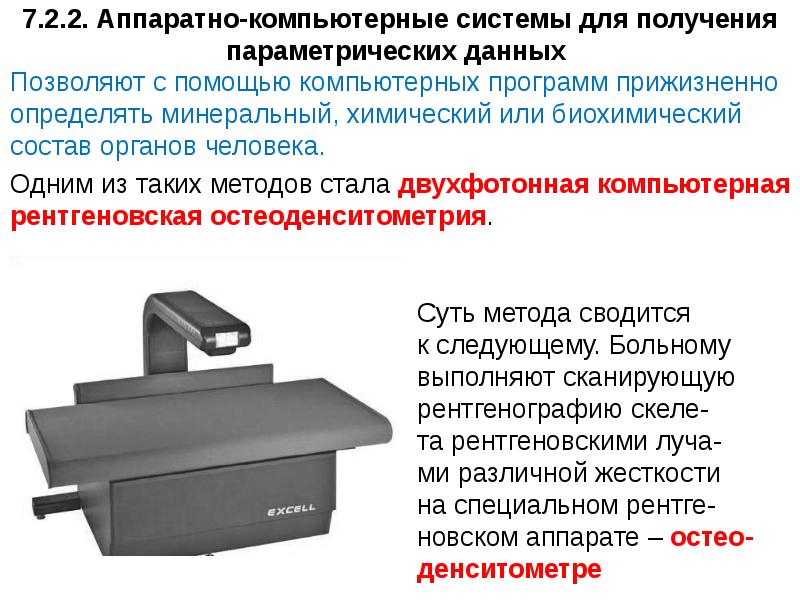

7.2.2. Аппаратно-компьютерные системы для получения параметрических данных Позволяют с помощью компьютерных программ прижизненно определять минеральный, химический или биохимический состав органов человека. Одним из таких методов стала двухфотонная компьютерная рентгеновская остеоденситометрия.

Слайд 30

Описание слайда:

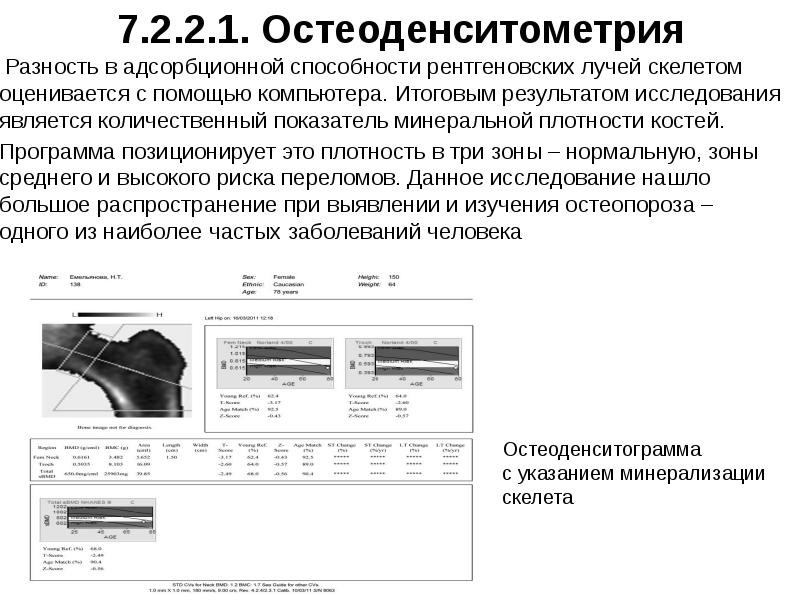

7.2.2.1. Остеоденситометрия Разность в адсорбционной способности рентгеновских лучей скелетом оценивается с помощью компьютера. Итоговым результатом исследования является количественный показатель минеральной плотности костей. Программа позиционирует это плотность в три зоны – нормальную, зоны среднего и высокого риска переломов. Данное исследование нашло большое распространение при выявлении и изучения остеопороза – одного из наиболее частых заболеваний человека

Слайд 31

Описание слайда:

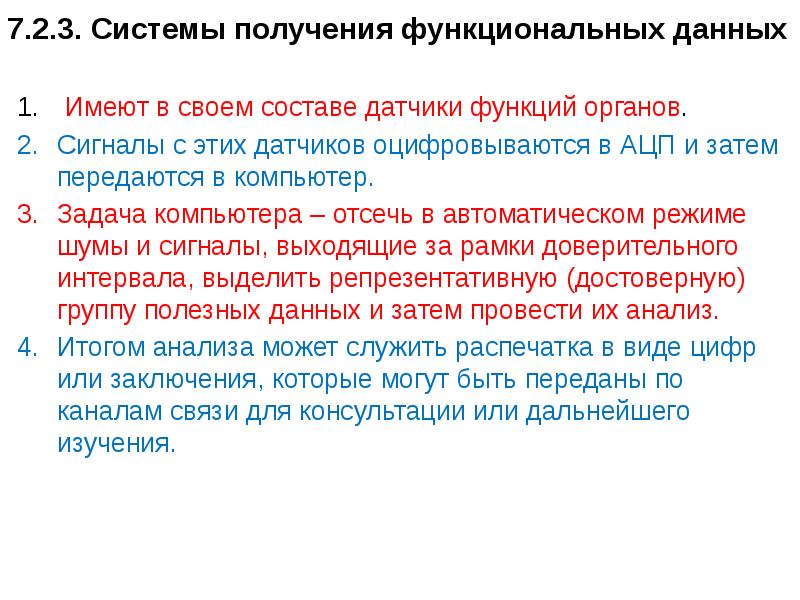

7.2.3. Системы получения функциональных данных Имеют в своем составе датчики функций органов. Сигналы с этих датчиков оцифровываются в АЦП и затем передаются в компьютер. Задача компьютера – отсечь в автоматическом режиме шумы и сигналы, выходящие за рамки доверительного интервала, выделить репрезентативную (достоверную) группу полезных данных и затем провести их анализ. Итогом анализа может служить распечатка в виде цифр или заключения, которые могут быть переданы по каналам связи для консультации или дальнейшего изучения.

Слайд 32

Описание слайда:

7.2.3. Системы получения функциональных данных

Слайд 33

Описание слайда:

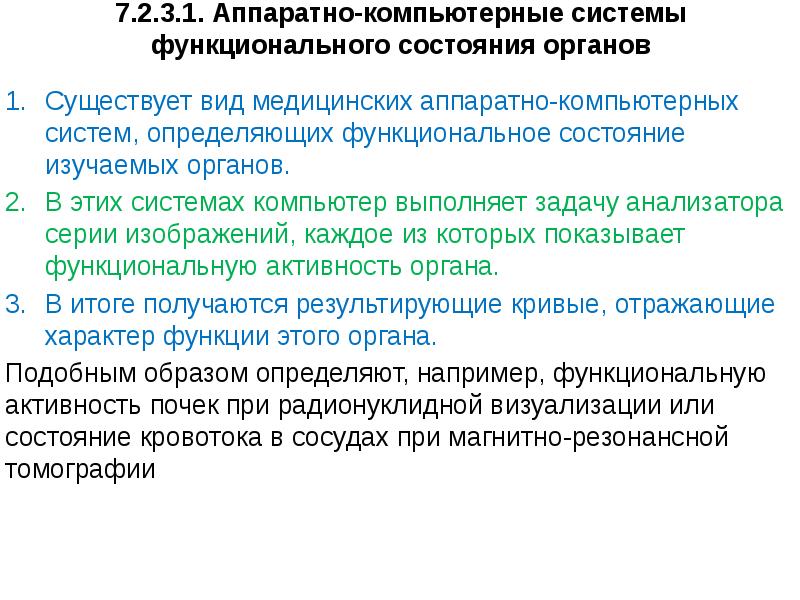

7.2.3.1. Аппаратно-компьютерные системы функционального состояния органов Существует вид медицинских аппаратно-компьютерных систем, определяющих функциональное состояние изучаемых органов. В этих системах компьютер выполняет задачу анализатора серии изображений, каждое из которых показывает функциональную активность органа. В итоге получаются результирующие кривые, отражающие характер функции этого органа. Подобным образом определяют, например, функциональную активность почек при радионуклидной визуализации или состояние кровотока в сосудах при магнитно-резонансной томографии

Слайд 34

Описание слайда:

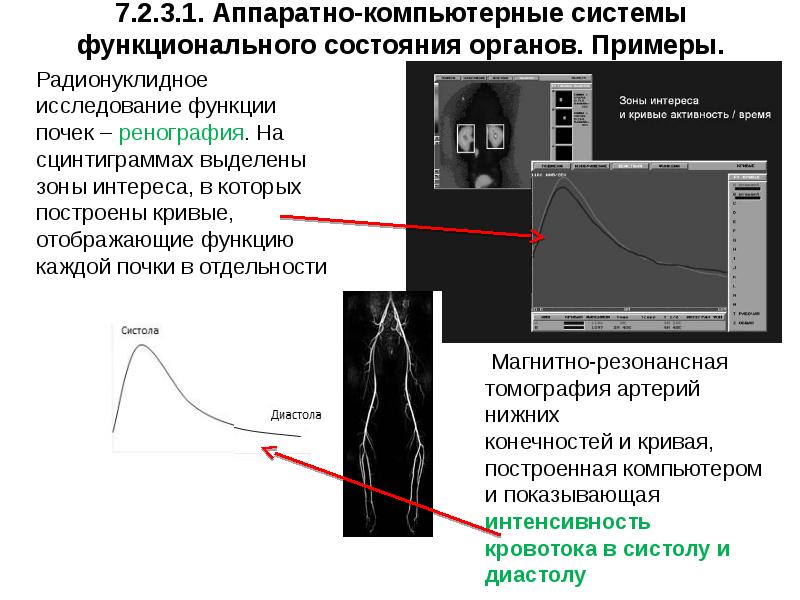

7.2.3.1. Аппаратно-компьютерные системы функционального состояния органов. Примеры. Радионуклидное исследование функции почек – ренография. На сцинтиграммах выделены зоны интереса, в которых построены кривые, отображающие функцию каждой почки в отдельности

Слайд 35

Описание слайда:

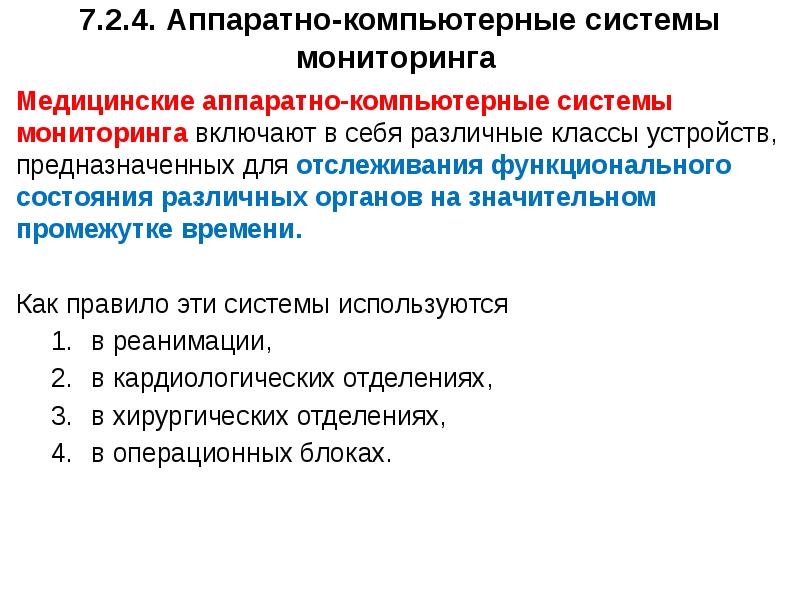

7.2.4. Аппаратно-компьютерные системы мониторинга Медицинские аппаратно-компьютерные системы мониторинга включают в себя различные классы устройств, предназначенных для отслеживания функционального состояния различных органов на значительном промежутке времени. Как правило эти системы используются в реанимации, в кардиологических отделениях, в хирургических отделениях, в операционных блоках.

Слайд 36

Описание слайда:

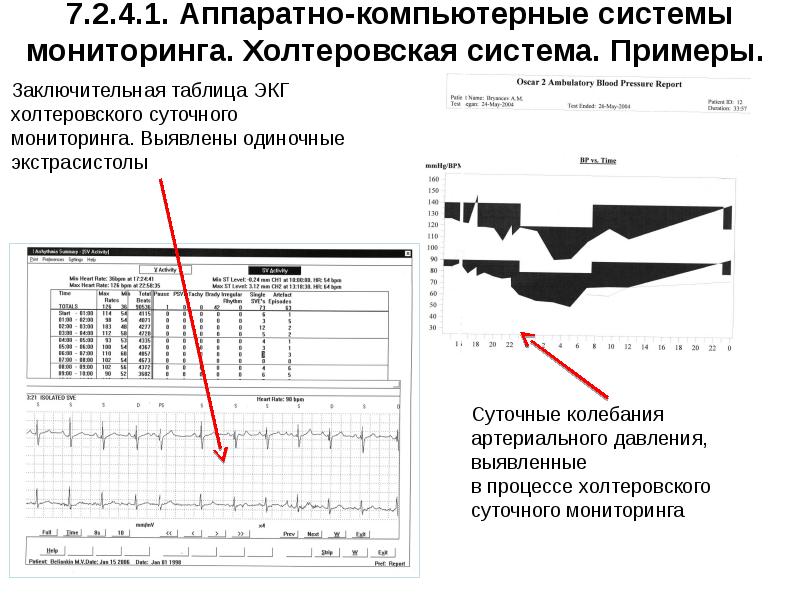

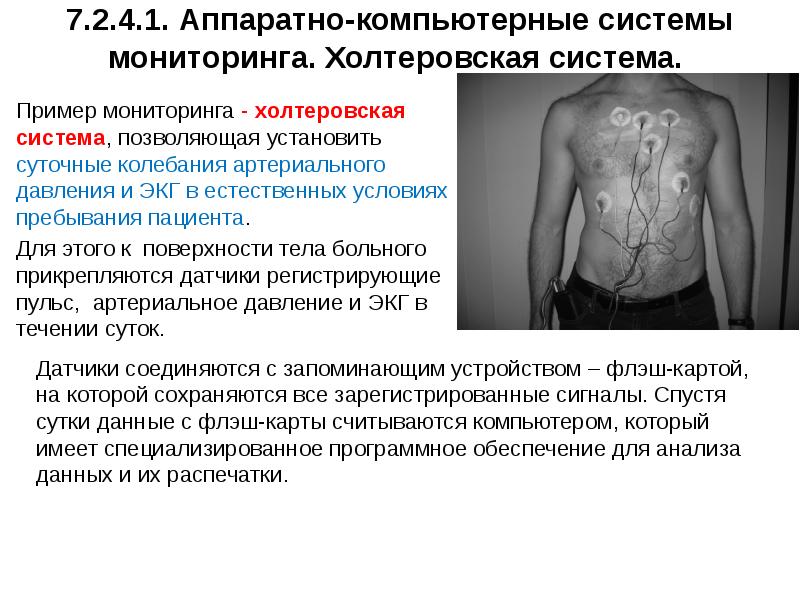

7.2.4.1. Аппаратно-компьютерные системы мониторинга. Холтеровская система. Пример мониторинга - холтеровская система, позволяющая установить суточные колебания артериального давления и ЭКГ в естественных условиях пребывания пациента. Для этого к поверхности тела больного прикрепляются датчики регистрирующие пульс, артериальное давление и ЭКГ в течении суток.

Слайд 37

Описание слайда:

7.2.4.1. Аппаратно-компьютерные системы мониторинга. Холтеровская система. Примеры.

Слайд 38

Описание слайда:

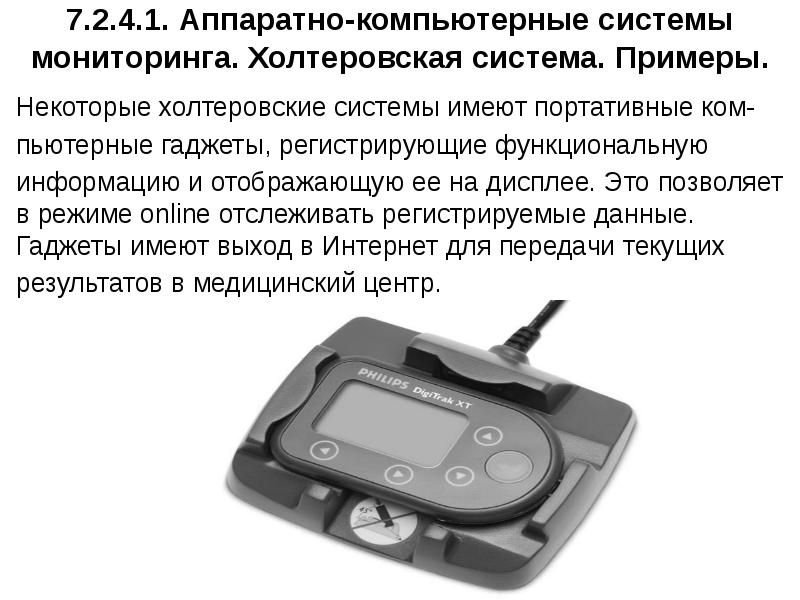

7.2.4.1. Аппаратно-компьютерные системы мониторинга. Холтеровская система. Примеры. Некоторые холтеровские системы имеют портативные ком- пьютерные гаджеты, регистрирующие функциональную информацию и отображающую ее на дисплее. Это позволяет в режиме online отслеживать регистрируемые данные. Гаджеты имеют выход в Интернет для передачи текущих результатов в медицинский центр.

Слайд 39

Описание слайда:

7.2.4.2. Аппаратно-компьютерные комплексы интенсивной терапии Медицинские аппаратно-компьютерные комплексы интенсивной терапии предназначены Для компьютерного контроля и управления физиотерапевтическими процедурами, Для программного вливания лекарственных препаратов и для управления перфузионными насосами, Для оптимизации функционирования аппаратуры в процессе проведения ингаляционного наркоза и искусственной вентиляции легких. 4. Для поддержания жизнедеятельности организма - аппараты искусственного гемодиализа. Общий принцип работы комплексов состоит в реализации обратной связи с регистрирующих датчиков, компьютерной обработке полученных результатов и последующим компьютерным управлением механизмом терапевтического вмешательства.

Слайд 40

Описание слайда:

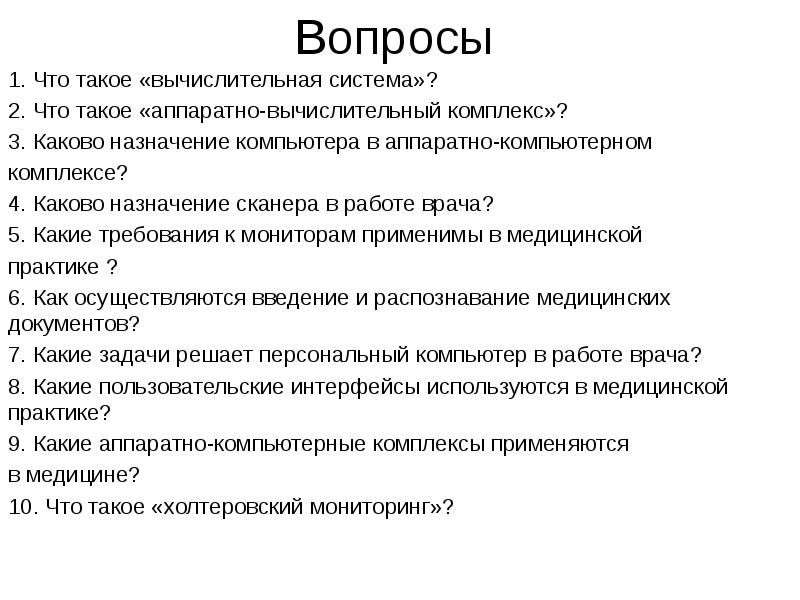

Вопросы 1. Что такое «вычислительная система»? 2. Что такое «аппаратно-вычислительный комплекс»? 3. Каково назначение компьютера в аппаратно-компьютерном комплексе? 4. Каково назначение сканера в работе врача? 5. Какие требования к мониторам применимы в медицинской практике ? 6. Как осуществляются введение и распознавание медицинских документов? 7. Какие задачи решает персональный компьютер в работе врача? 8. Какие пользовательские интерфейсы используются в медицинской практике? 9. Какие аппаратно-компьютерные комплексы применяются в медицине? 10. Что такое «холтеровский мониторинг»?
