Вы можете ознакомиться и скачать презентацию на тему Дифракция света. Доклад-сообщение содержит 61 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


Дифракция света, слайд №1
Описание слайда:

Слайд 2


Дифракция света, слайд №2
Описание слайда:

Слайд 3


Дифракция света, слайд №3
Описание слайда:

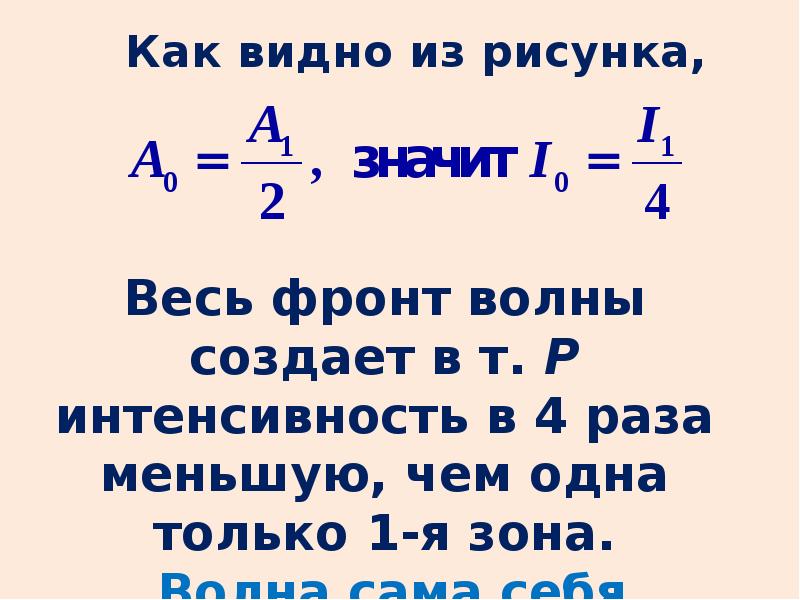

Слайд 4


Дифракция света, слайд №4
Описание слайда:

Слайд 5


Дифракция света, слайд №5
Описание слайда:

Слайд 6


Дифракция света, слайд №6
Описание слайда:

Слайд 7


Дифракция света, слайд №7
Описание слайда:

Слайд 8


Дифракция света, слайд №8
Описание слайда:

Слайд 9


Дифракция света, слайд №9
Описание слайда:

Слайд 10


Дифракция света, слайд №10
Описание слайда:

Слайд 11


Дифракция света, слайд №11
Описание слайда:

Слайд 12


Дифракция света, слайд №12
Описание слайда:

Слайд 13


Дифракция света, слайд №13
Описание слайда:

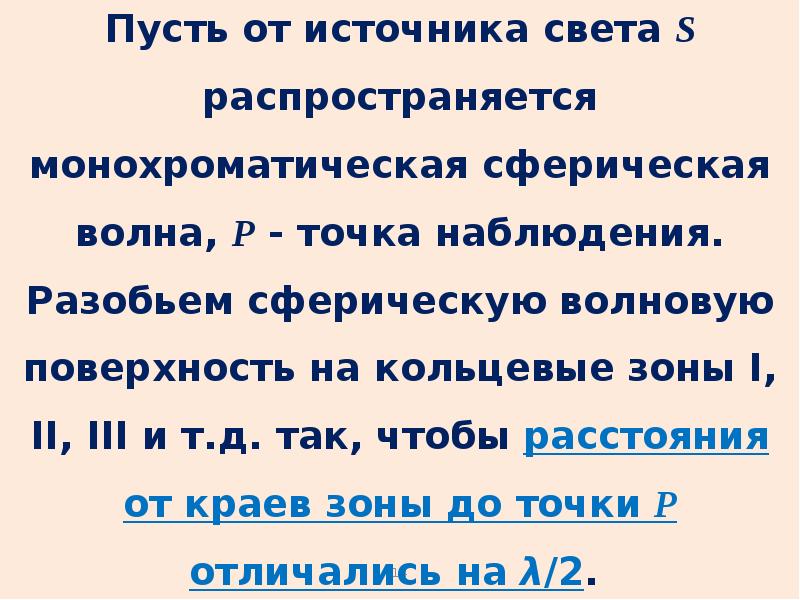

Слайд 14

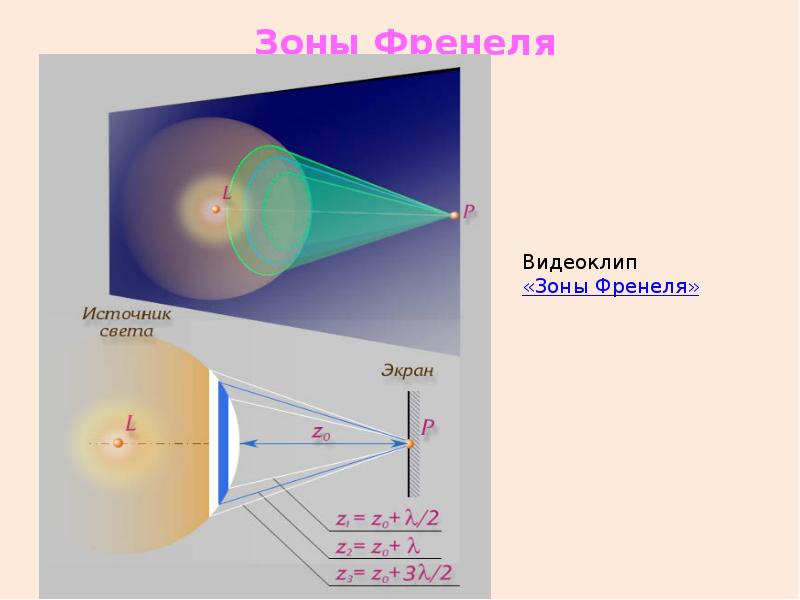

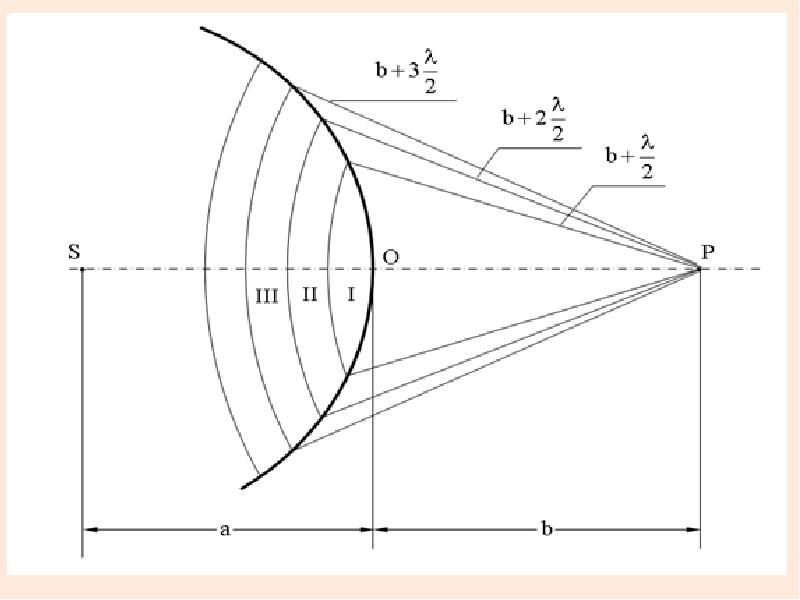

Пусть от источника света S распространяется монохроматическая сферическая волна, P - точка наблюдения. Разобьем сферическую волновую поверхность на...
Описание слайда:
Пусть от источника света S распространяется монохроматическая сферическая волна, P - точка наблюдения. Разобьем сферическую волновую поверхность на кольцевые зоны I, II, III и т.д. так, чтобы расстояния от краев зоны до точки P отличались на λ/2. Пусть от источника света S распространяется монохроматическая сферическая волна, P - точка наблюдения. Разобьем сферическую волновую поверхность на кольцевые зоны I, II, III и т.д. так, чтобы расстояния от краев зоны до точки P отличались на λ/2.

Слайд 15


Дифракция света, слайд №15
Описание слайда:

Слайд 16


Дифракция света, слайд №16
Описание слайда:

Слайд 17


Дифракция света, слайд №17
Описание слайда:

Слайд 18


Дифракция света, слайд №18
Описание слайда:

Слайд 19


Дифракция света, слайд №19
Описание слайда:

Слайд 20


Дифракция света, слайд №20
Описание слайда:

Слайд 21


Дифракция света, слайд №21
Описание слайда:

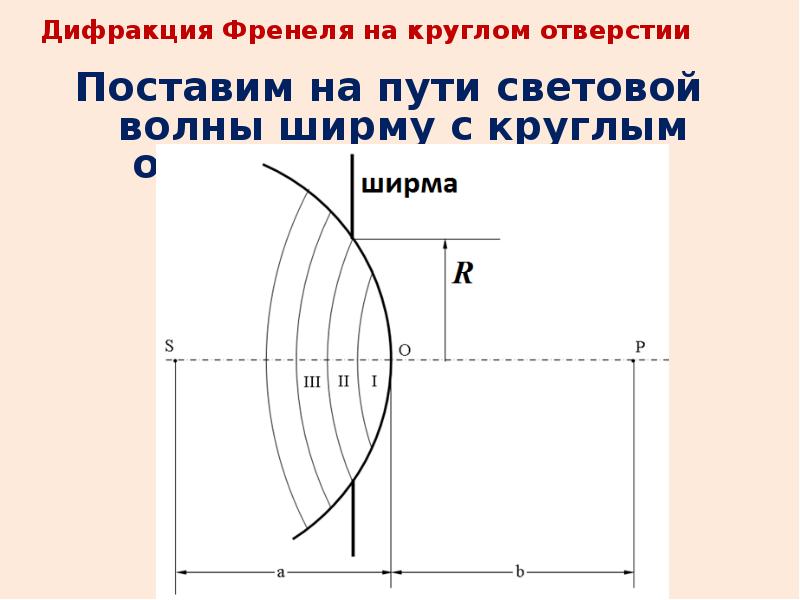

Слайд 22


Дифракция Френеля на круглом отверстии Поставим на пути световой волны ширму с круглым отверстием радиуса R.
Описание слайда:
Дифракция Френеля на круглом отверстии Поставим на пути световой волны ширму с круглым отверстием радиуса R.

Слайд 23


Зоны Френеля в плоскости отверстия радиуса R.
Описание слайда:
Зоны Френеля в плоскости отверстия радиуса R.

Слайд 24

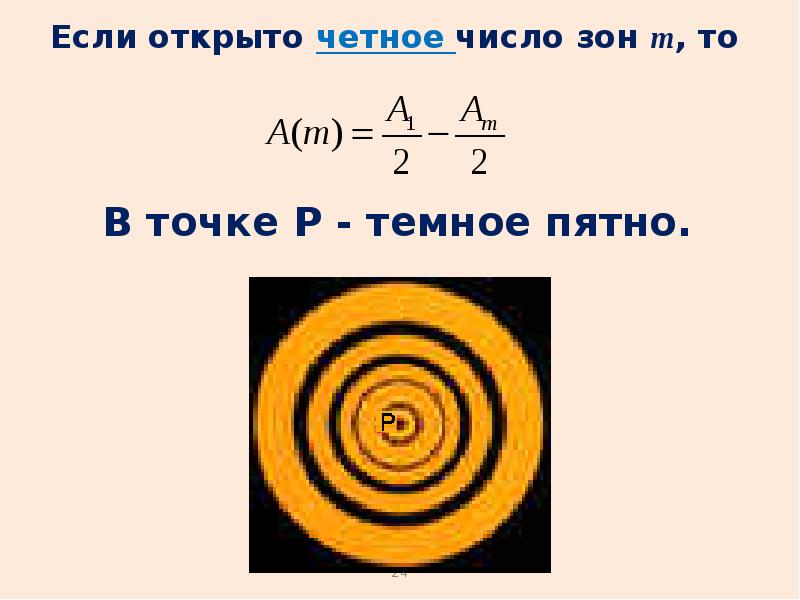

Если открыто четное число зон m, то
Описание слайда:
Если открыто четное число зон m, то

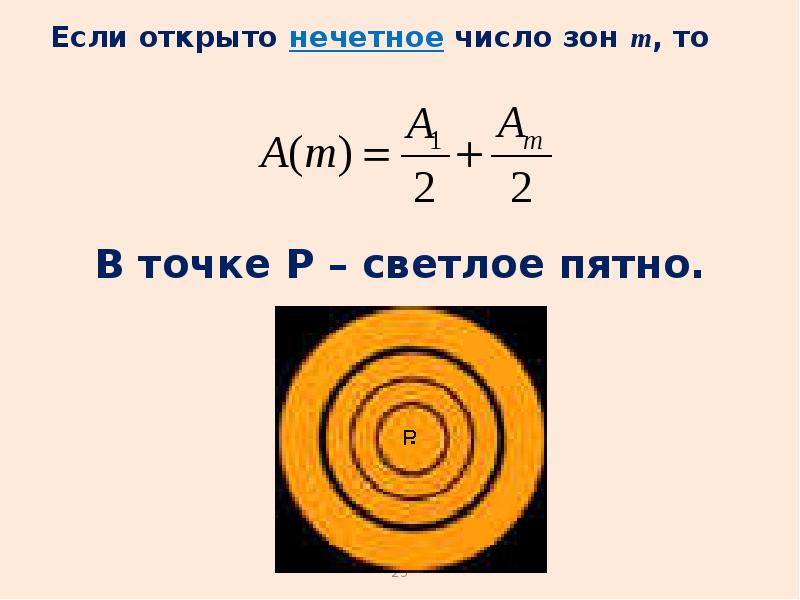

Слайд 25


Если открыто нечетное число зон m, то
Описание слайда:
Если открыто нечетное число зон m, то

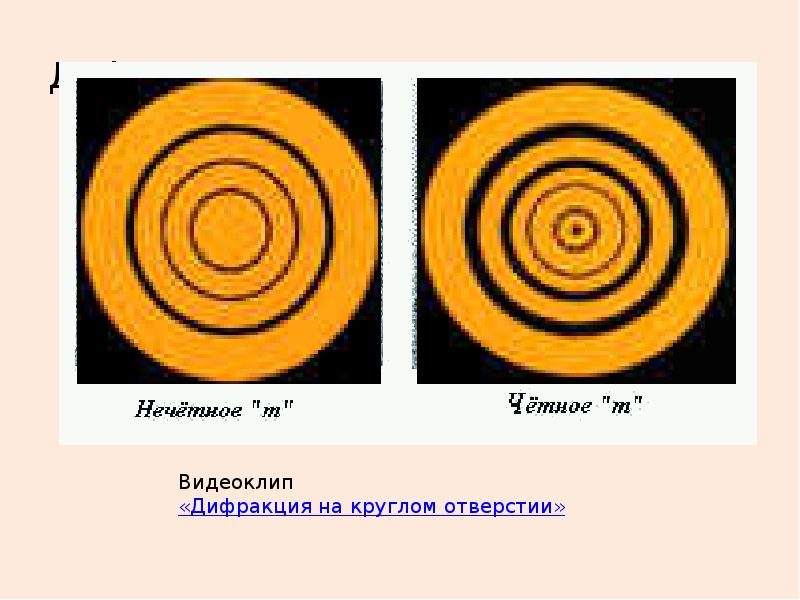

Слайд 26


Дифракция на отверстии
Описание слайда:
Дифракция на отверстии

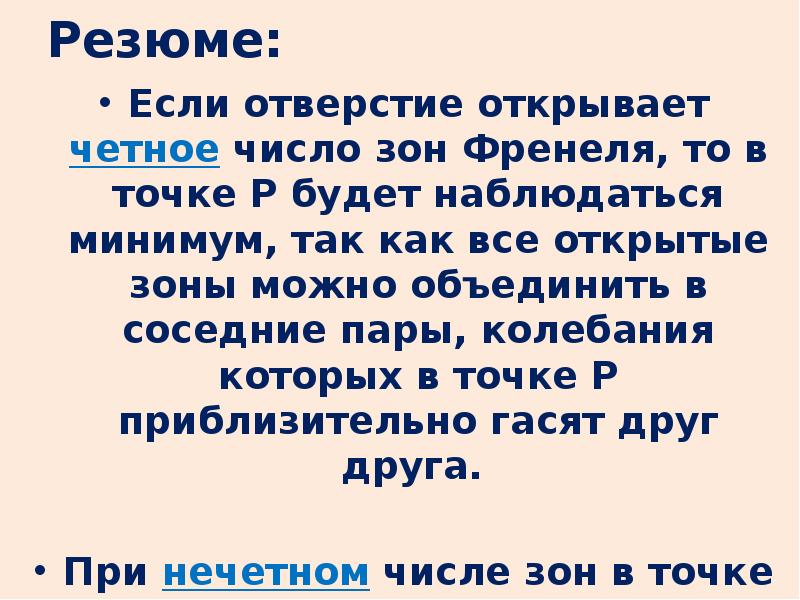

Слайд 27


Резюме: Если отверстие открывает четное число зон Френеля, то в точке P будет наблюдаться минимум, так как все открытые зоны можно объединить в...
Описание слайда:
Резюме: Если отверстие открывает четное число зон Френеля, то в точке P будет наблюдаться минимум, так как все открытые зоны можно объединить в соседние пары, колебания которых в точке P приблизительно гасят друг друга. При нечетном числе зон в точке P будет максимум, так как колебания одной зоны останутся непогашенными.

Слайд 28


Дифракция света на прямоугольном и круглом отверстиях.
Описание слайда:
Дифракция света на прямоугольном и круглом отверстиях.

Слайд 29

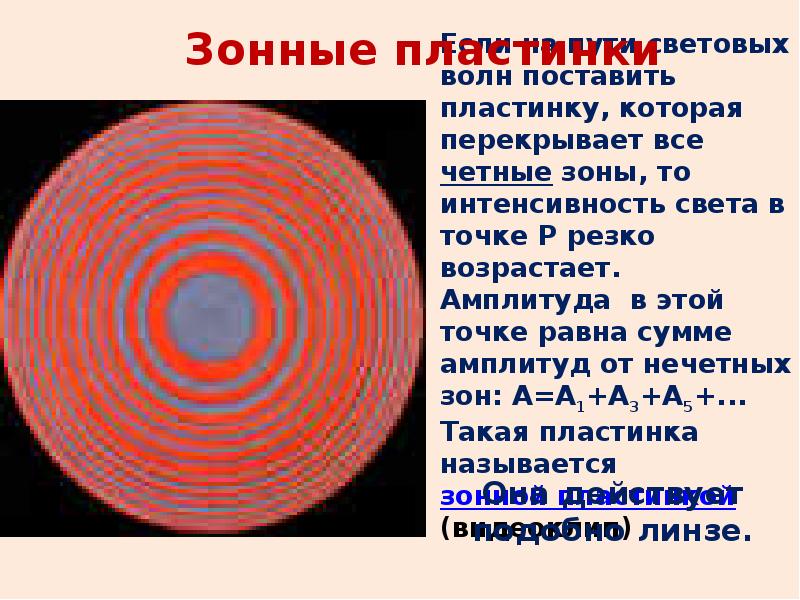

Если на пути световых волн поставить пластинку, которая перекрывает все четные зоны, то интенсивность света в точке P резко возрастает. Амплитуда в...
Описание слайда:
Если на пути световых волн поставить пластинку, которая перекрывает все четные зоны, то интенсивность света в точке P резко возрастает. Амплитуда в этой точке равна сумме амплитуд от нечетных зон: A=A1+A3+A5+... Такая пластинка называется зонной пластинкой (видеоклип)

Слайд 30


Дифракция Френеля на диске Точечный источник посылает световую волну на круглый непрозрачный диск D.
Описание слайда:
Дифракция Френеля на диске Точечный источник посылает световую волну на круглый непрозрачный диск D.

Слайд 31


Если закрыть m первых зон Френеля, то
Описание слайда:
Если закрыть m первых зон Френеля, то

Слайд 32


Дифракция света, слайд №32
Описание слайда:

Слайд 33


Дифракция света, слайд №33
Описание слайда:

Слайд 34


Дифракция света, слайд №34
Описание слайда:

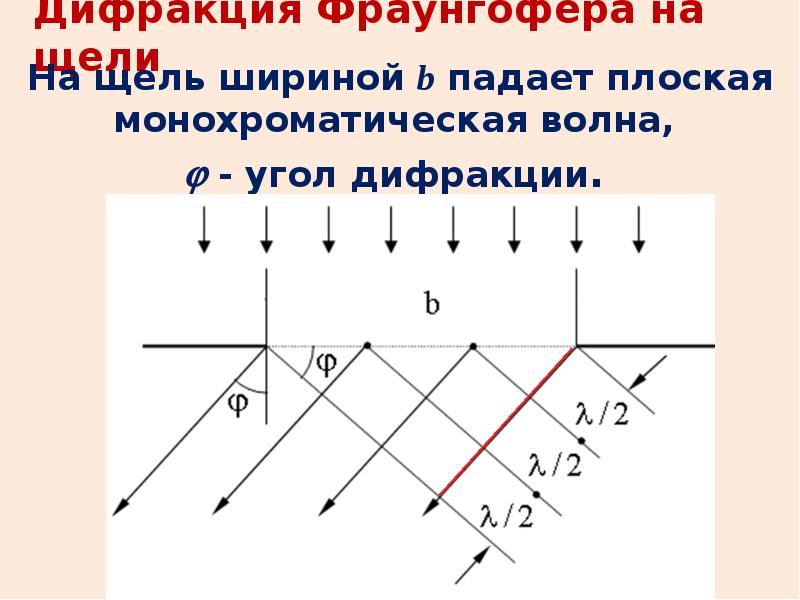

Слайд 35


Дифракция Фраунгофера на щели На щель шириной b падает плоская монохроматическая волна,  - угол дифракции.
Описание слайда:
Дифракция Фраунгофера на щели На щель шириной b падает плоская монохроматическая волна,  - угол дифракции.

Слайд 36

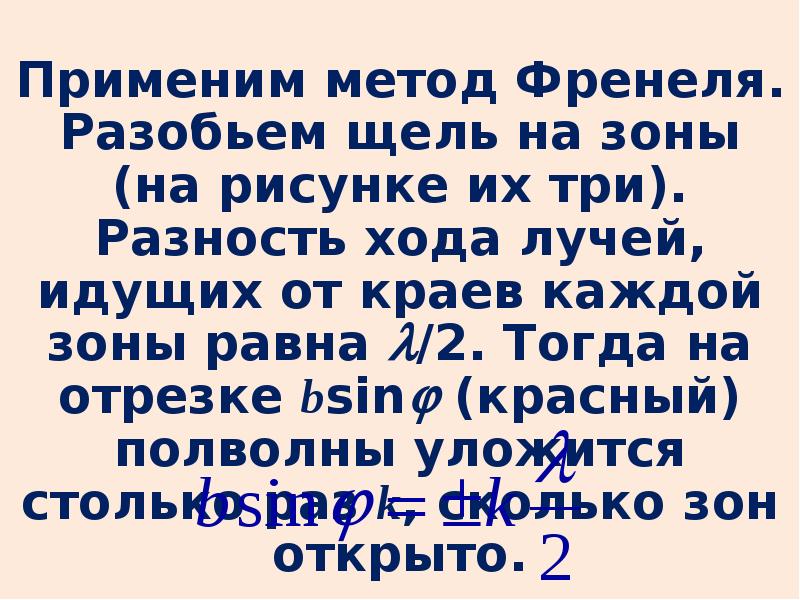

Применим метод Френеля. Разобьем щель на зоны (на рисунке их три). Разность хода лучей, идущих от краев каждой зоны равна /2. Тогда на отрезке bsin...
Описание слайда:
Применим метод Френеля. Разобьем щель на зоны (на рисунке их три). Разность хода лучей, идущих от краев каждой зоны равна /2. Тогда на отрезке bsin (красный) полволны уложится столько раз k, сколько зон открыто. Применим метод Френеля. Разобьем щель на зоны (на рисунке их три). Разность хода лучей, идущих от краев каждой зоны равна /2. Тогда на отрезке bsin (красный) полволны уложится столько раз k, сколько зон открыто.

Слайд 37

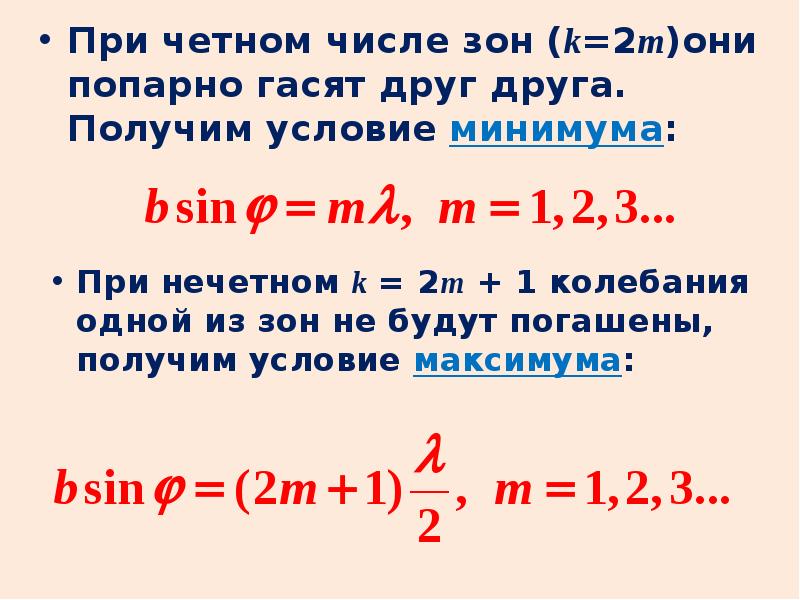

При четном числе зон (k=2m)они попарно гасят друг друга. Получим условие минимума: При четном числе зон (k=2m)они попарно гасят друг друга. Получим...
Описание слайда:
При четном числе зон (k=2m)они попарно гасят друг друга. Получим условие минимума: При четном числе зон (k=2m)они попарно гасят друг друга. Получим условие минимума:

Слайд 38


Зависимость интенсивности света от угла дифракции
Описание слайда:
Зависимость интенсивности света от угла дифракции

Слайд 39

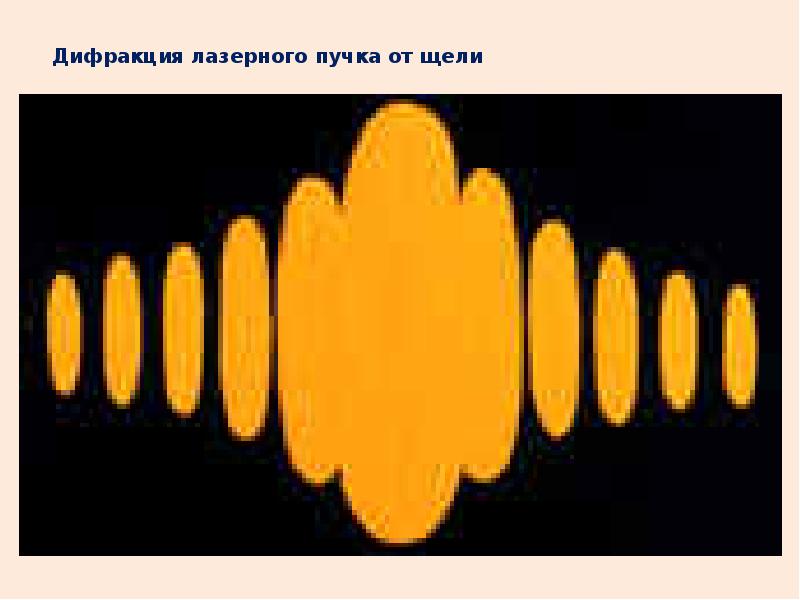

Дифракция лазерного пучка от щели
Описание слайда:
Дифракция лазерного пучка от щели

Слайд 40

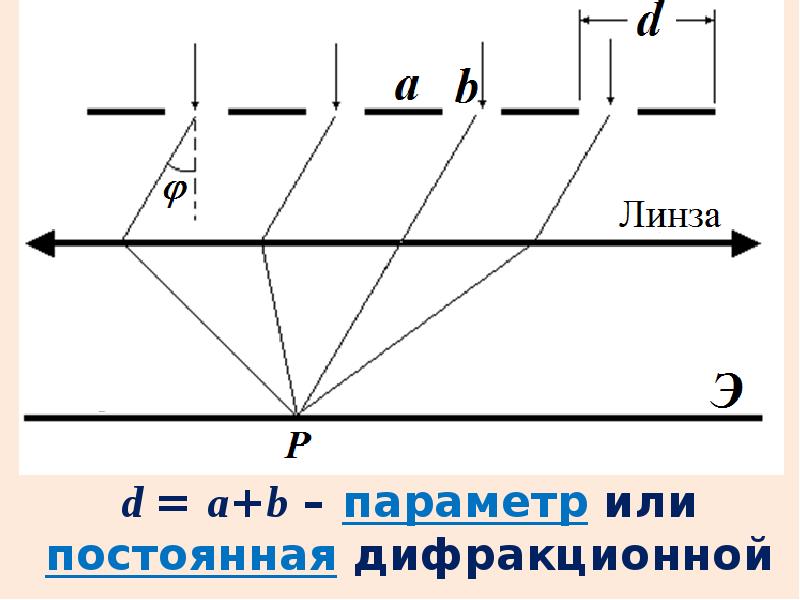

Дифракционная решетка
Описание слайда:
Дифракционная решетка

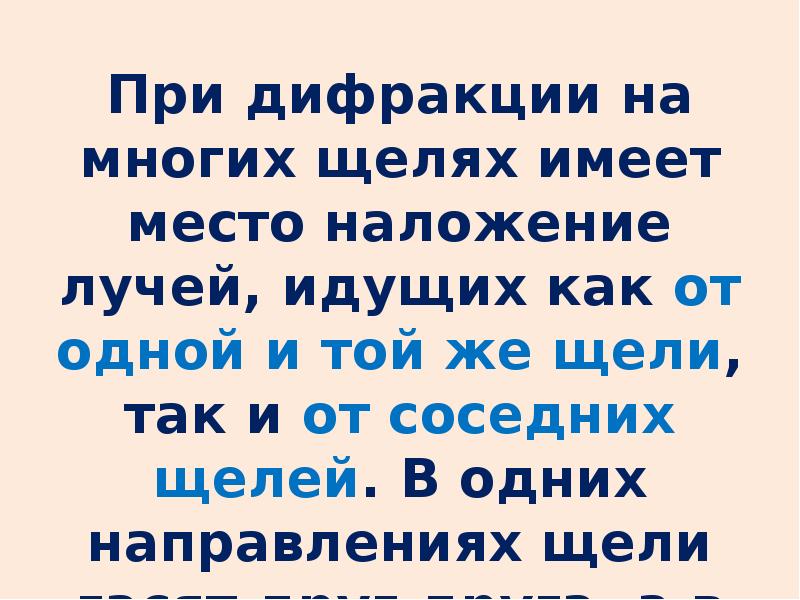

Слайд 41


Дифракция света, слайд №41
Описание слайда:

Слайд 42


Дифракция света на дифракционной решетке
Описание слайда:
Дифракция света на дифракционной решетке

Слайд 43


Дифракция света, слайд №43
Описание слайда:

Слайд 44


Дифракция света, слайд №44
Описание слайда:

Слайд 45


Дифракция света, слайд №45
Описание слайда:

Слайд 46

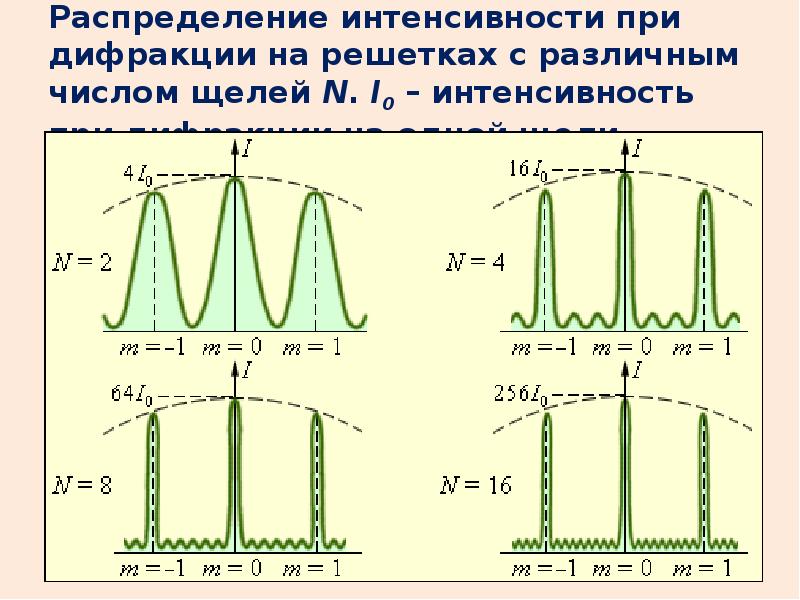

Распределение интенсивности при дифракции на решетках с различным числом щелей N. I0 – интенсивность при дифракции на одной щели.
Описание слайда:
Распределение интенсивности при дифракции на решетках с различным числом щелей N. I0 – интенсивность при дифракции на одной щели.

Слайд 47


Дифракция света, слайд №47
Описание слайда:

Слайд 48

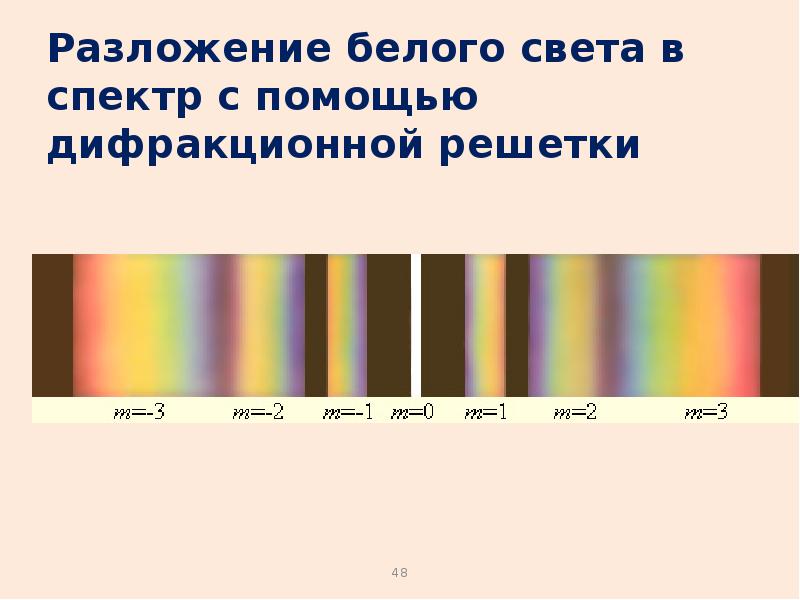

Разложение белого света в спектр с помощью дифракционной решетки
Описание слайда:
Разложение белого света в спектр с помощью дифракционной решетки

Слайд 49

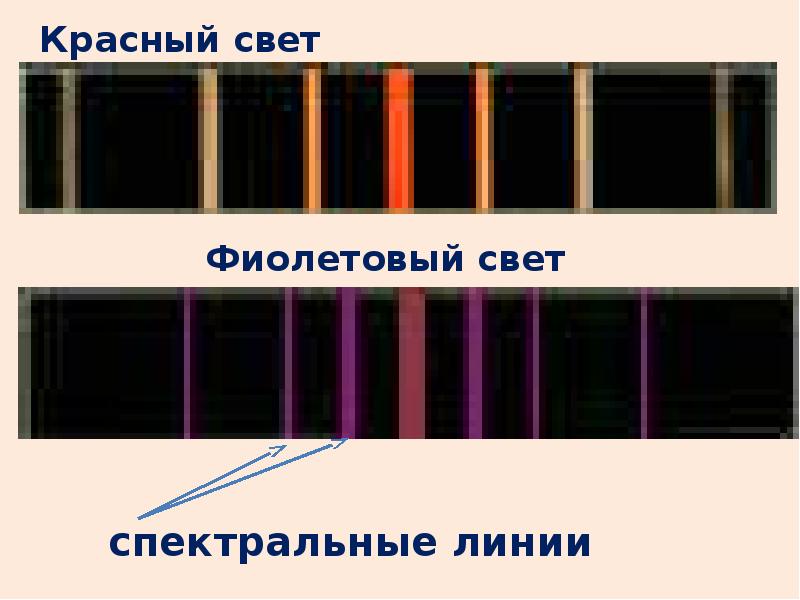

Красный свет
Описание слайда:
Красный свет

Слайд 50


Дифракция света, слайд №50
Описание слайда:

Слайд 51


Дифракция света, слайд №51
Описание слайда:

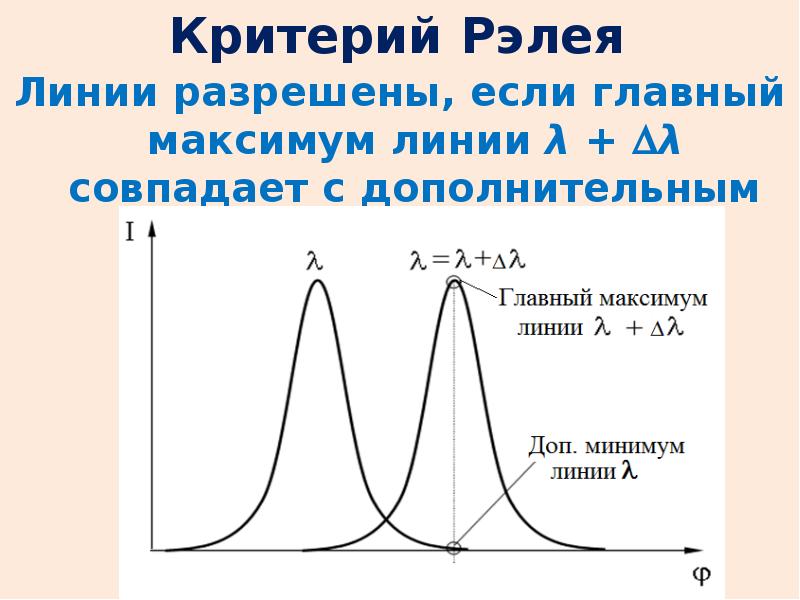

Слайд 52

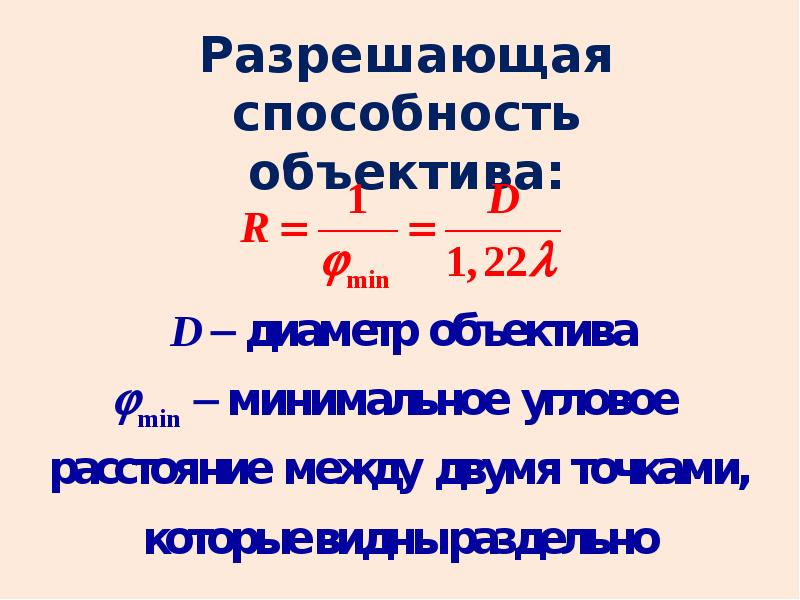

Предел разрешения по Релею – это минимальное угловое расстояние между максимумами, которые еще можно различить:
Описание слайда:
Предел разрешения по Релею – это минимальное угловое расстояние между максимумами, которые еще можно различить:

Слайд 53


Дифракция света, слайд №53
Описание слайда:

Слайд 54


Дифракция света, слайд №54
Описание слайда:

Слайд 55


Глаз действует как объектив. Роль D играет диаметр зрачка глаза dзр. Полагая dзр = 3 мм, λ = 550 нм, получим предельное угловое разрешение глаза:
Описание слайда:
Глаз действует как объектив. Роль D играет диаметр зрачка глаза dзр. Полагая dзр = 3 мм, λ = 550 нм, получим предельное угловое разрешение глаза:

Слайд 56


Дифракция света, слайд №56
Описание слайда:

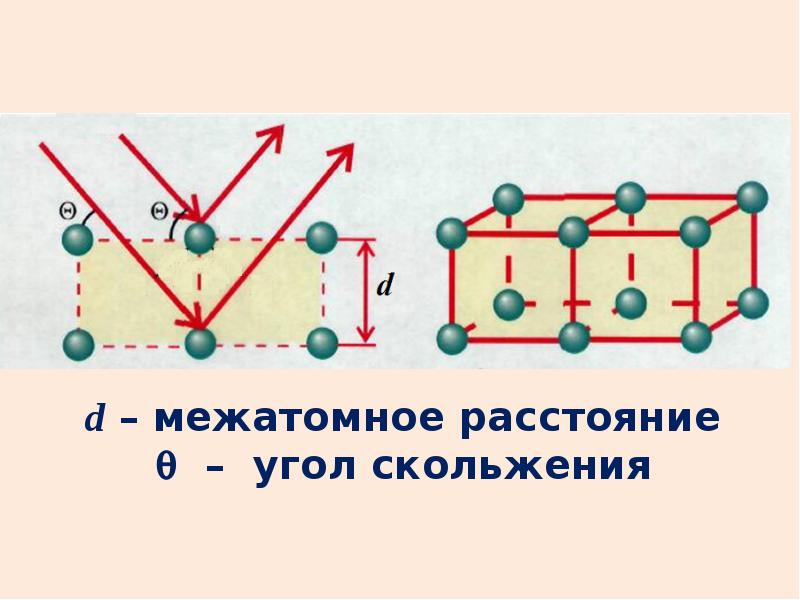

Слайд 57


Дифракция света, слайд №57
Описание слайда:

Слайд 58


Дифракция света, слайд №58
Описание слайда:

Слайд 59


Дифракция света, слайд №59
Описание слайда:

Слайд 60


Схема рентгеновского спектрографа с вращающимся кристаллом
Описание слайда:
Схема рентгеновского спектрографа с вращающимся кристаллом

Слайд 61


Дифракция света, слайд №61
Описание слайда:
