Аксонометрия

Слайд 2

Описание слайда:

Аксонометрические проекции Геометрическая фигура вместе с осями прямоугольных координат, к которым она отнесена в пространстве, параллельно проецируется на некоторую плоскость проекций, называемую аксонометрическая плоскость проекций, или картинная плоскость. x1, y1, z1 - аксонометрические оси lx, ly, lz- натуральные масштабы l = lx = ly = lz l1x, l1y, l1z - аксонометрические масштабы Отношение длины аксонометрических масштабных отрезков к длине натуральных масштабных отрезков называют показателем или коэффициентом искажения по осям. Kx = Ky = Kz =

Слайд 3

Описание слайда:

Теорема Польке (Берлин, 1853 г.) Любые три непараллельных отрезка на плоскости можно рассматривать как параллельную проекцию трех равных и взаимно перпендикулярных отрезков в пространстве.

Слайд 4

Описание слайда:

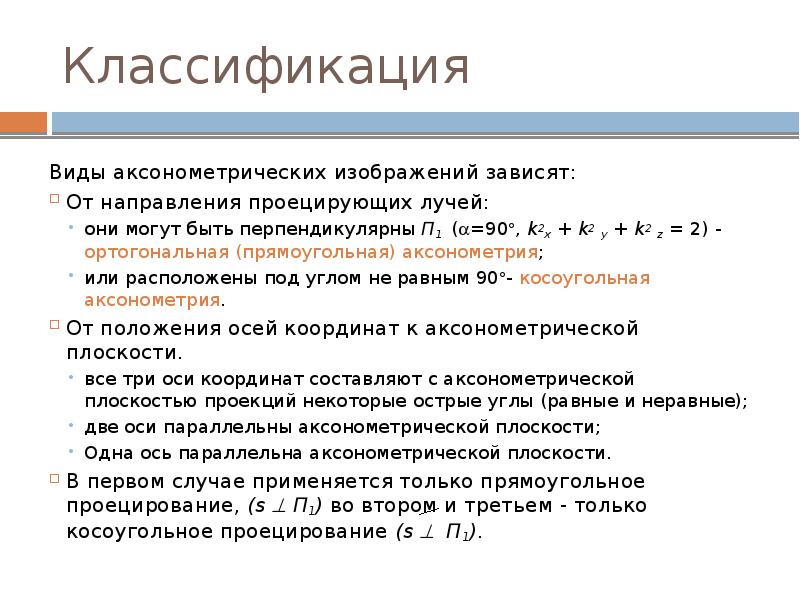

Классификация Виды аксонометрических изображений зависят: От направления проецирующих лучей: они могут быть перпендикулярны П1 (=90, k2x + k2 y + k2 z = 2) - ортогональная (прямоугольная) аксонометрия; или расположены под углом не равным 90- косоугольная аксонометрия. От положения осей координат к аксонометрической плоскости. все три оси координат составляют с аксонометрической плоскостью проекций некоторые острые углы (равные и неравные); две оси параллельны аксонометрической плоскости; Одна ось параллельна аксонометрической плоскости. В первом случае применяется только прямоугольное проецирование, (s  П1) во втором и третьем - только косоугольное проецирование (s  П1).

Слайд 5

Описание слайда:

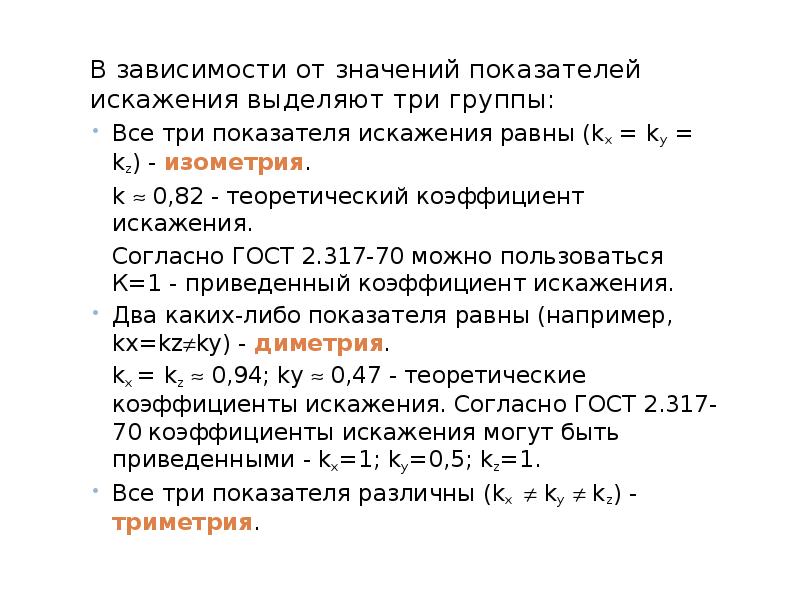

В зависимости от значений показателей искажения выделяют три группы: В зависимости от значений показателей искажения выделяют три группы: Все три показателя искажения равны (kx = ky = kz) - изометрия. k  0,82 - теоретический коэффициент искажения. Согласно ГОСТ 2.317-70 можно пользоваться К=1 - приведенный коэффициент искажения. Два каких-либо показателя равны (например, kx=kzky) - диметрия. kx = kz  0,94; ky  0,47 - теоретические коэффициенты искажения. Согласно ГОСТ 2.317-70 коэффициенты искажения могут быть приведенными - kx=1; ky=0,5; kz=1. Все три показателя различны (kx  ky  kz) - триметрия.

Слайд 6

Описание слайда:

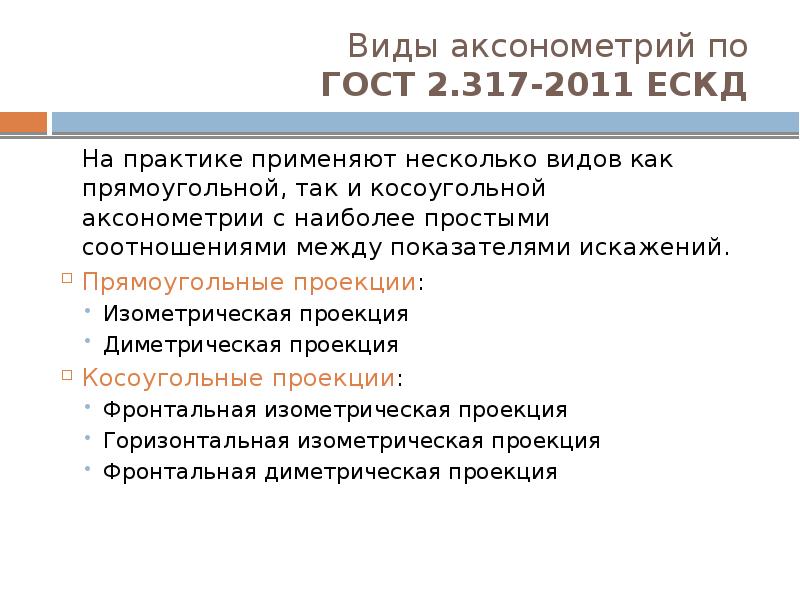

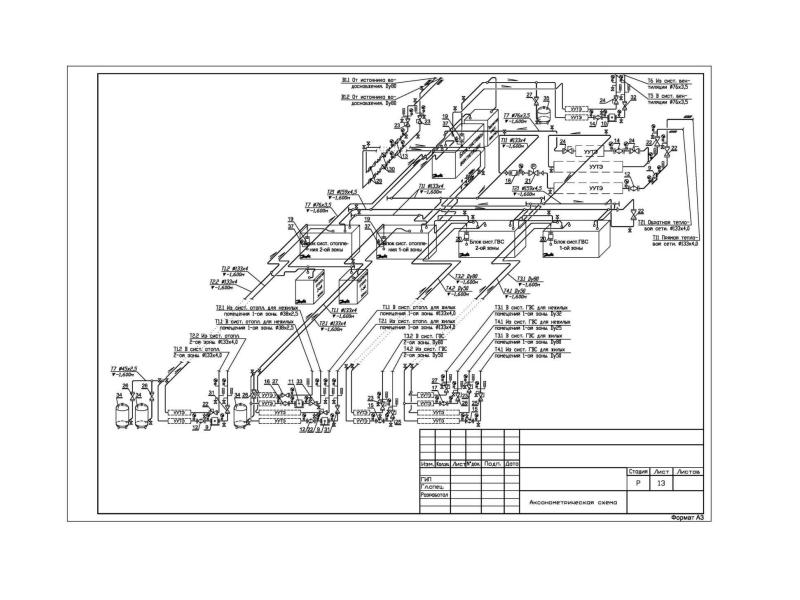

Виды аксонометрий по ГОСТ 2.317-2011 ЕСКД На практике применяют несколько видов как прямоугольной, так и косоугольной аксонометрии с наиболее простыми соотношениями между показателями искажений. Прямоугольные проекции: Изометрическая проекция Диметрическая проекция Косоугольные проекции: Фронтальная изометрическая проекция Горизонтальная изометрическая проекция Фронтальная диметрическая проекция

Слайд 7

Описание слайда:

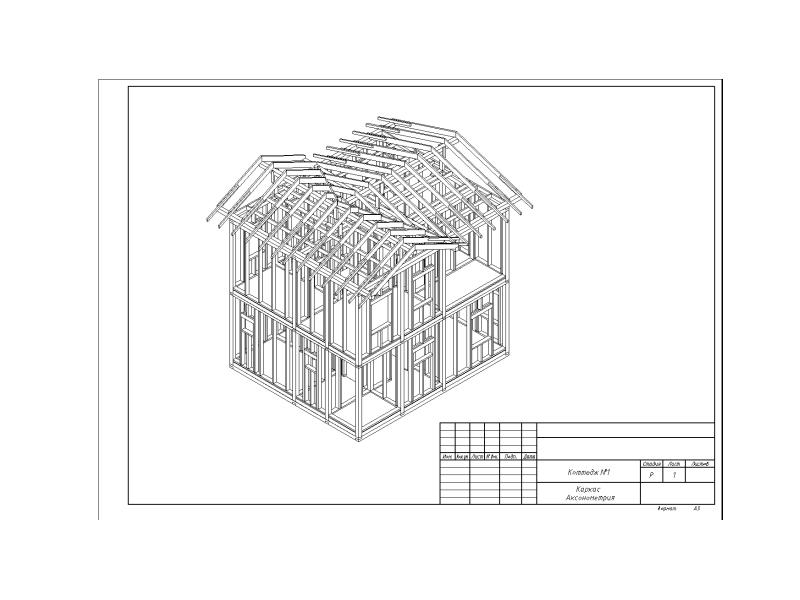

Прямоугольная изометрия

Слайд 8

Описание слайда:

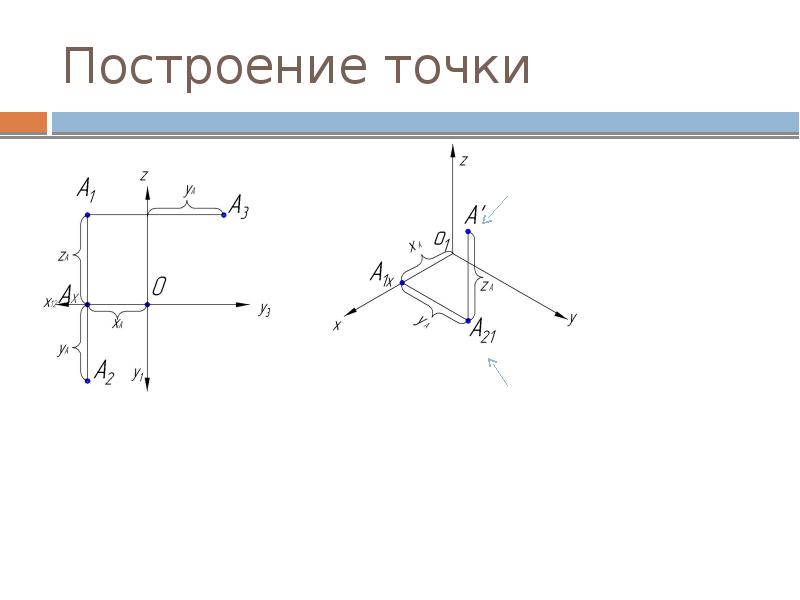

Построение точки

Слайд 9

Описание слайда:

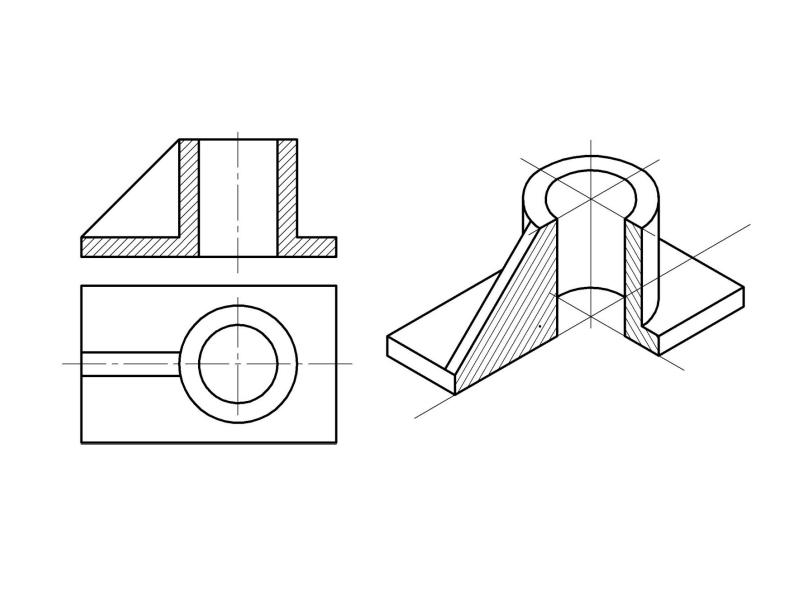

Слайд 10

Описание слайда:

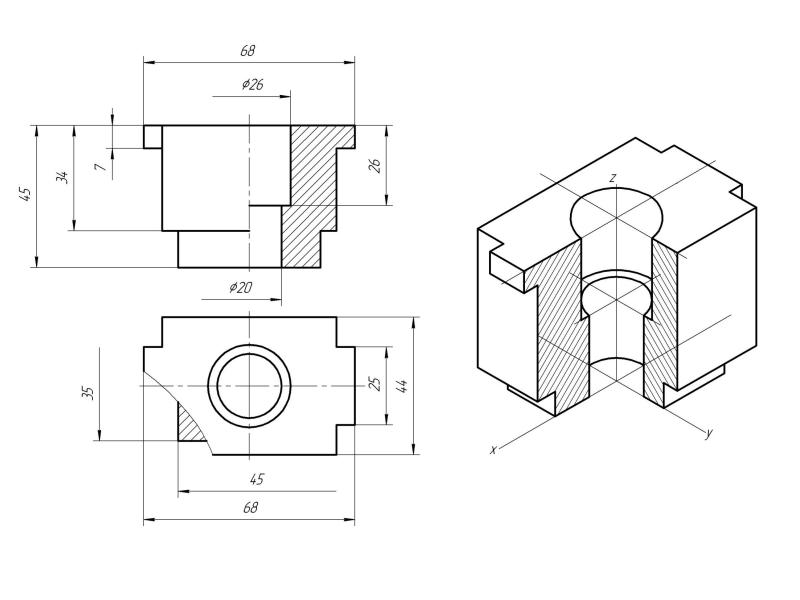

Слайд 11

Описание слайда:

Прямоугольная диметрия Прямоугольную диметрическую проекцию можно получить путем поворота и наклона координатных осей относительно П1 так, чтобы показатели искажения по осям X и Z приняли равное значение, а по оси Y- вдвое меньшее. Показатели искажения "kx" и "kz" будут равны 0,94, а "ky"- 0,47. На практике пользуются приведенными показателями, т.е. по осям X и Z откладывают натуральные размеры, а по оси Y - в 2 раза меньше натуральных. Ось Z обычно располагают вертикально, ось X- под углом 710 к горизонтальной линии, а ось Y-под углом 4125 к этой же линии

Слайд 12

Описание слайда:

Косоугольная диметрия (фронтальная) Если расположить координатные оси Х и Y параллельно плоскости П1, то показатели искажения по этим осям станут равным единице (к = т =1). Показатель искажения по оси Y обычно принимают равным 0,5. Аксонометрические оси X и Z составят прямой угол, ось Y обычно проводят как биссектрису этого угла. Ось Х может быть направлена как вправо от оси Z, так и влево. Предпочтительно пользоваться правой системой, так как удобнее изображать предметы в рассеченном виде. В этом виде аксонометрии хорошо чертить детали, имеющие форму цилиндра или конуса.
