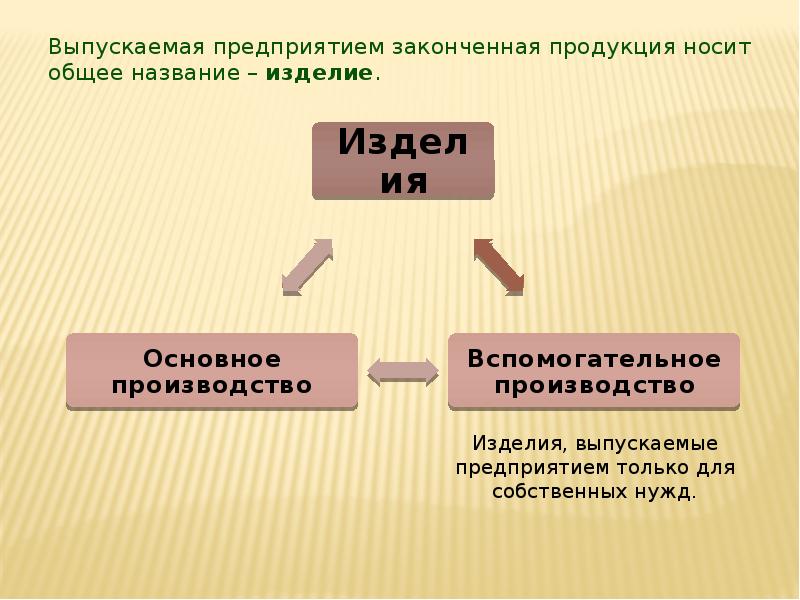

Выпускаемая предприятием законченная продукция носит общее название – изделие.

Слайд 4

Описание слайда:

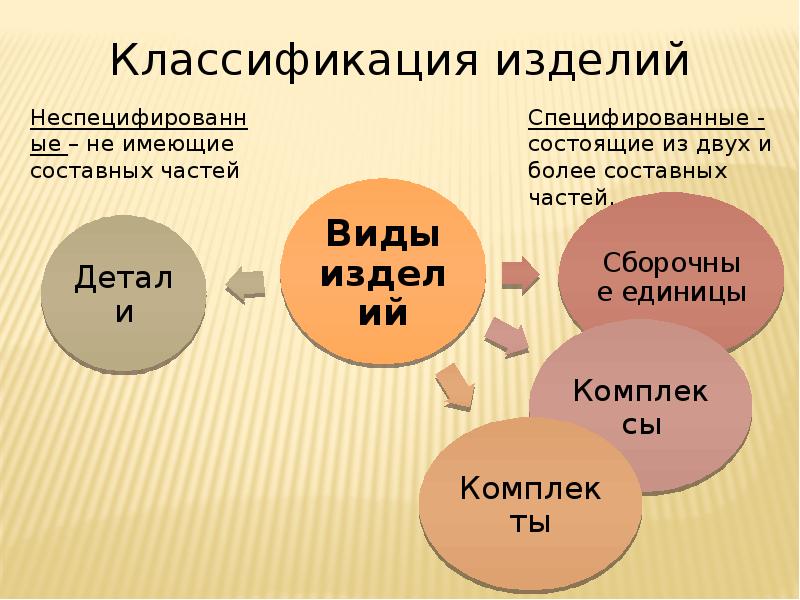

Классификация изделий

Слайд 5

Описание слайда:

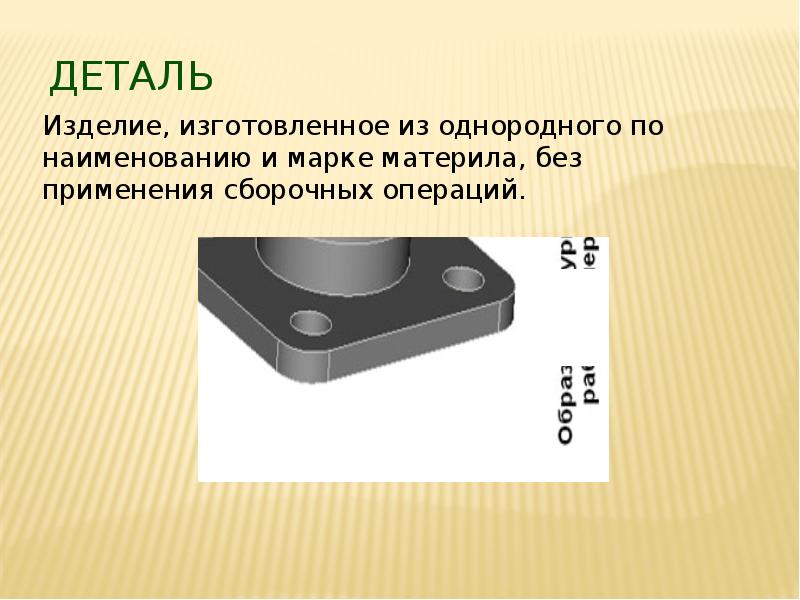

Деталь

Слайд 6

Описание слайда:

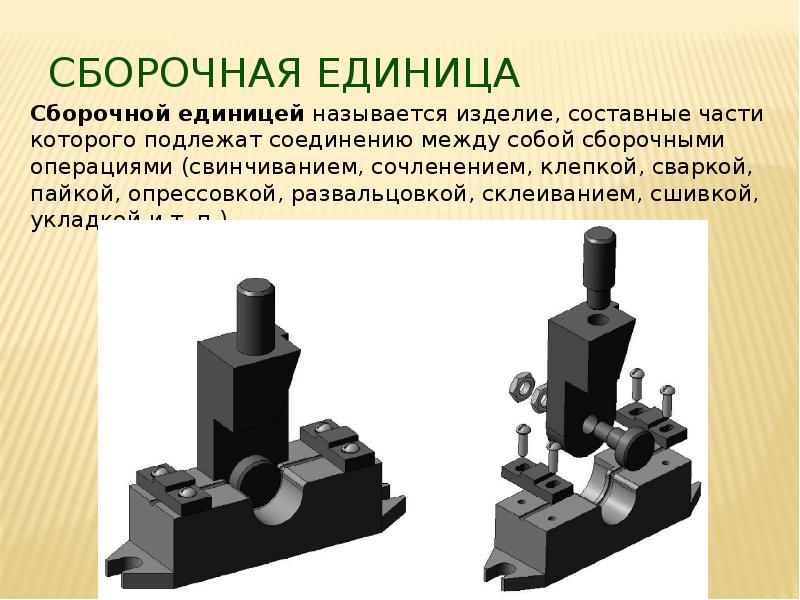

Сборочная единица

Слайд 7

Описание слайда:

Комплекс

Слайд 8

Описание слайда:

Комплект

Слайд 9

Описание слайда:

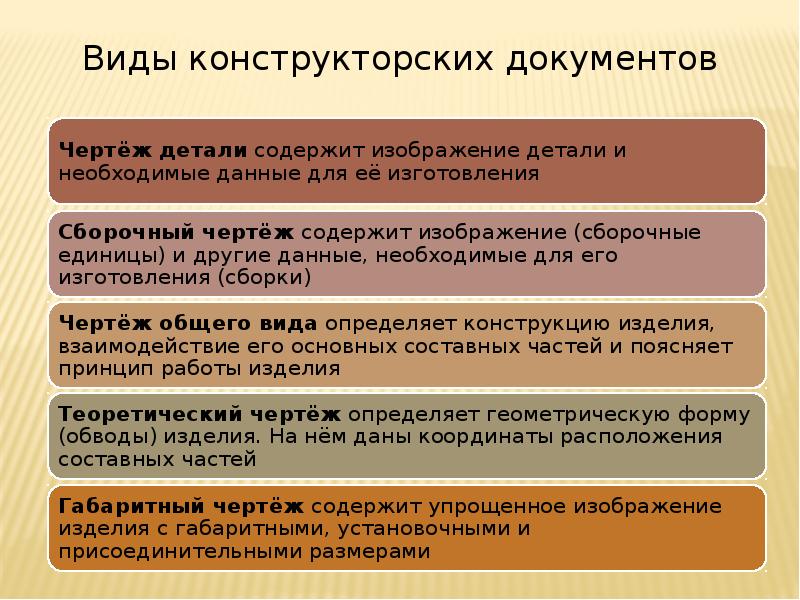

Виды конструкторских документов

Слайд 10

Описание слайда:

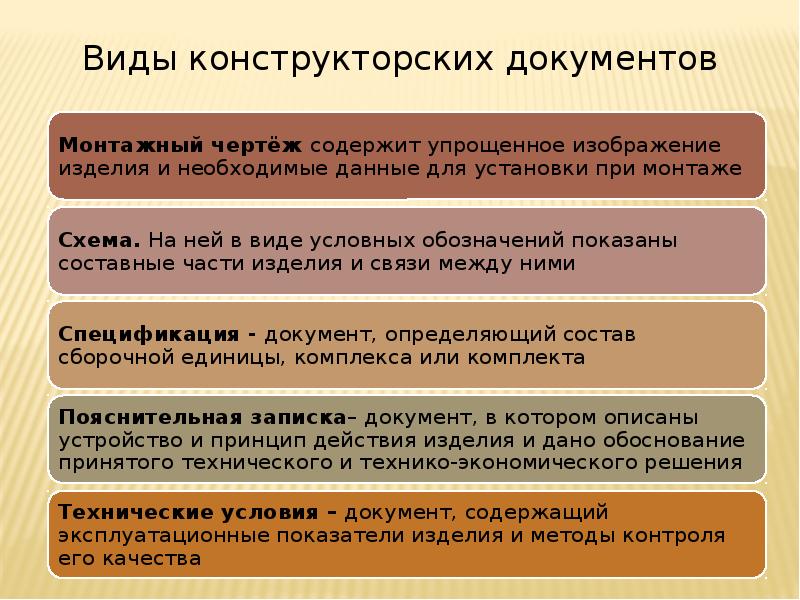

Виды конструкторских документов

Слайд 11

Описание слайда:

Сборочный чертеж — это документ, содержащий изображение сборочной единицы (изделия или его части) и данные, необходимые для ее сборки (изготовления) и контроля. Сборочный чертеж — это документ, содержащий изображение сборочной единицы (изделия или его части) и данные, необходимые для ее сборки (изготовления) и контроля. Сборочный чертеж должен давать полное представление о форме, функциональном назначении и составе сборочной единицы. По сборочному чертежу можно представить взаимное расположение составных частей, способы соединения деталей между собой и принцип работы.

Слайд 12

Описание слайда:

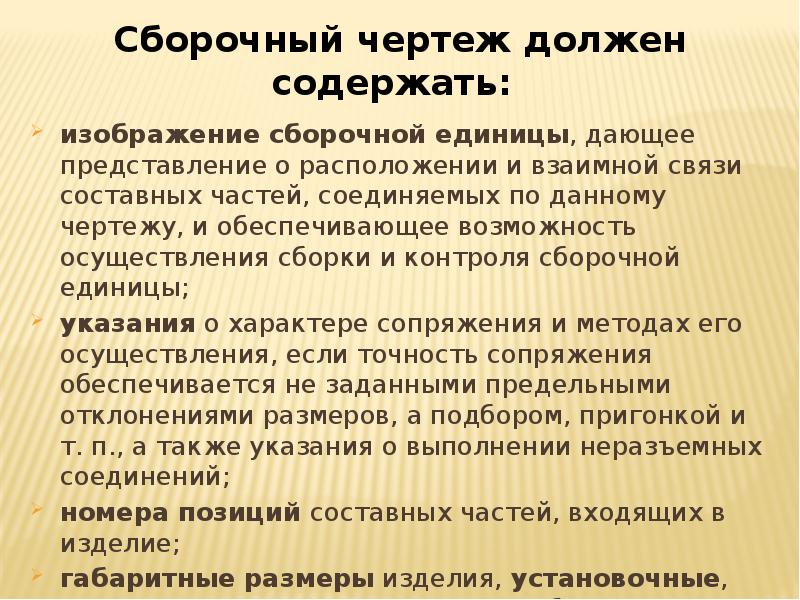

изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающее возможность осуществления сборки и контроля сборочной единицы; изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающее возможность осуществления сборки и контроля сборочной единицы; указания о характере сопряжения и методах его осуществления, если точность сопряжения обеспечивается не заданными предельными отклонениями размеров, а подбором, пригонкой и т. п., а также указания о выполнении неразъемных соединений; номера позиций составных частей, входящих в изделие; габаритные размеры изделия, установочные, присоединительные и другие необходимые справочные размеры; техническую характеристику изделия (при необходимости).

Слайд 13

Описание слайда:

Размеры, наносимые на сборочных чертежах размеры на сборочных чертежах наносят в соответствии с ГОСТ 2.109-73. На сборочном чертеже обязательно должны быть заданы размеры, которые характеризуют изделие в целом, а также те, которые необходимо выдержать при сборке и контроле изготавливаемого изделия: 1) Габаритные размеры, т. е. наибольшие внешние размеры изделия по трем измерениям (высота, длина, ширина);

Слайд 14

Описание слайда:

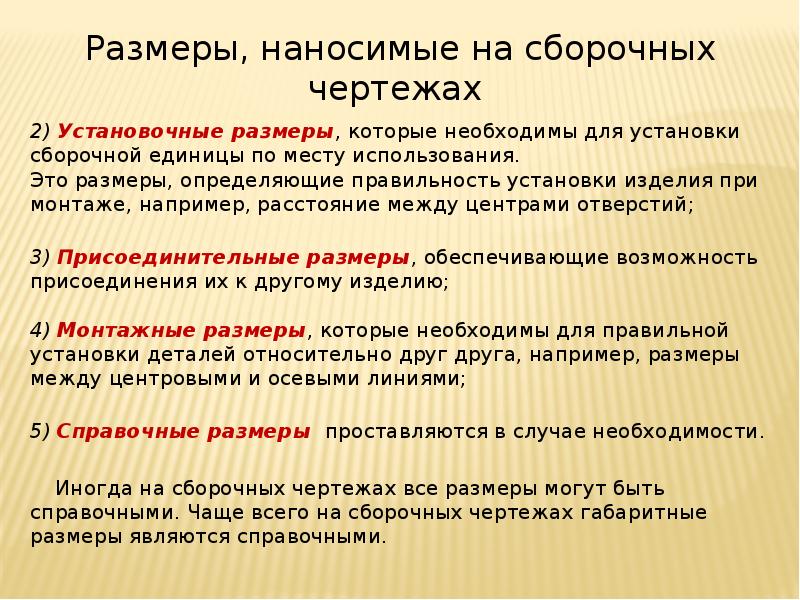

Размеры, наносимые на сборочных чертежах 2) Установочные размеры, которые необходимы для установки сборочной единицы по месту использования. Это размеры, определяющие правильность установки изделия при монтаже, например, расстояние между центрами отверстий; 3) Присоединительные размеры, обеспечивающие возможность присоединения их к другому изделию; 4) Монтажные размеры, которые необходимы для правильной установки деталей относительно друг друга, например, размеры между центровыми и осевыми линиями; 5) Справочные размеры проставляются в случае необходимости. Иногда на сборочных чертежах все размеры могут быть справочными. Чаще всего на сборочных чертежах габаритные размеры являются справочными.

Слайд 15

Описание слайда:

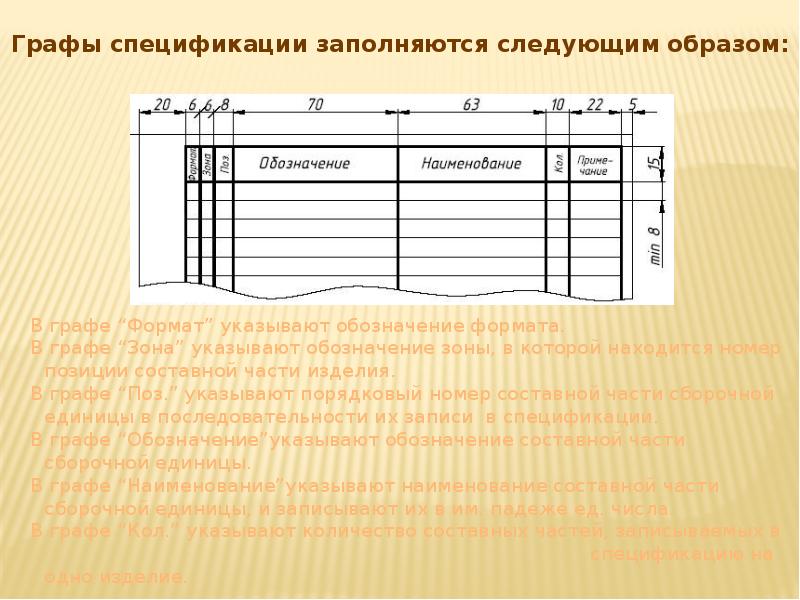

Спецификация Спецификация – это конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта. Является обязательным основным документом для всех изделий кроме деталей. Спецификация определяет состав изделия и необходима для его изготовления, комплектования конструкторских документов и планирования запуска в производство. Описание спецификации приводится в ГОСТ 2.108-68, ГОСТ 2.105-79 и ГОСТ 2.113-73.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

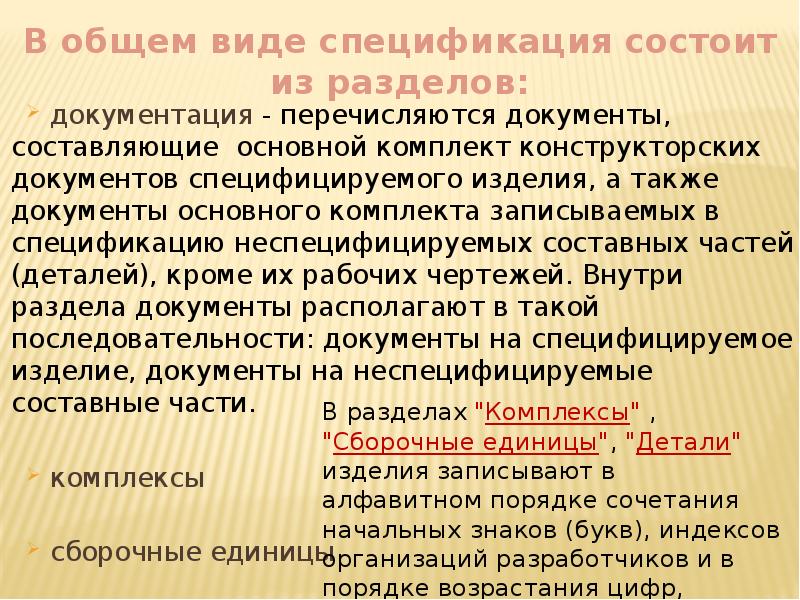

В общем виде спецификация состоит из разделов: документация - перечисляются документы, составляющие основной комплект конструкторских документов специфицируемого изделия, а также документы основного комплекта записываемых в спецификацию неспецифицируемых составных частей (деталей), кроме их рабочих чертежей. Внутри раздела документы располагают в такой последовательности: документы на специфицируемое изделие, документы на неспецифицируемые составные части. комплексы сборочные единицы детали

Слайд 18

Описание слайда:

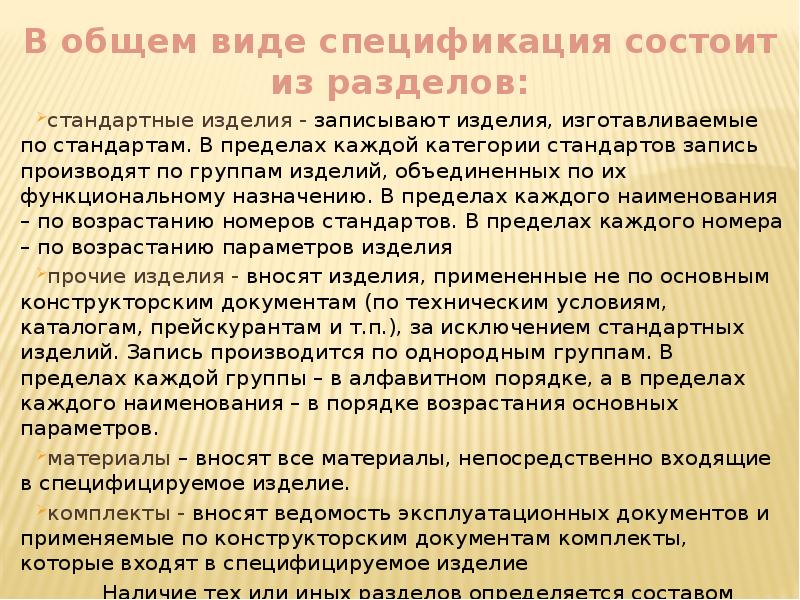

В общем виде спецификация состоит из разделов:

Слайд 19

Описание слайда:

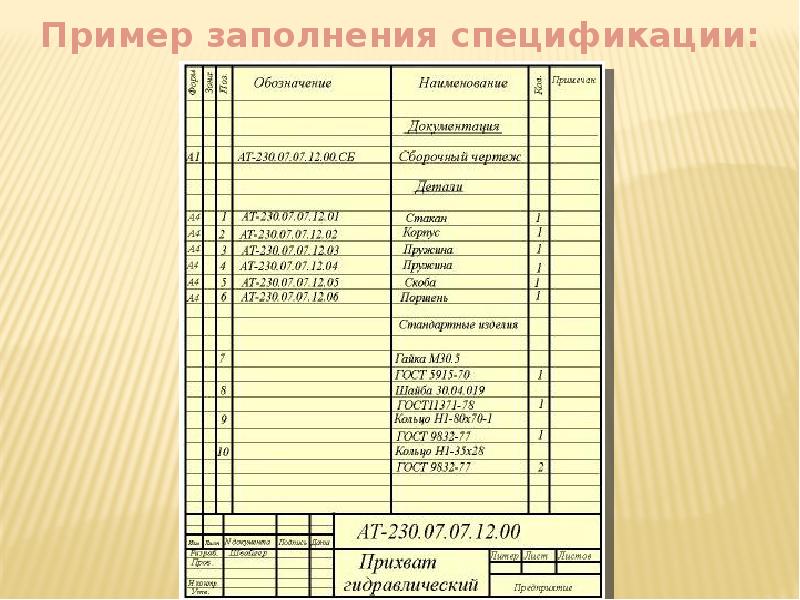

Пример заполнения спецификации:

Слайд 20

Описание слайда:

Штриховка деталей на сборочном чертеже (ГОСТ 2.306-68) Штриховка в разрезах и сечениях одной и той же детали на всех ее изображениях выполняется в одну и ту же сторону с соблюдением одинакового расстояния между линиями. При изображении в сечениях или разрезах двух соприкасающихся деталей применяют встречную штриховку с наклоном линий в 45° для одной детали вправо, для другой — влево, которая также может выполняться с изменением расстояния между штрихами. При штриховке «в клетку» смежных сечений применяют разное расстояние между штрихами для каждой детали. Узкие площади сечений, ширина которых на чертеже равна 2 мм и менее, показывают зачерненными. При выполнении продольных разрезов на сборочных чертежах винты, болты, шпильки, шайбы, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. д. показывают нерассеченными.

Слайд 21

Описание слайда:

Номера позиций на сборочном чертеже На сборочном чертеже все составные части сборочной единицы нумеруют в соответствии с номерами позиций, указанными в спецификации этой сборочной единицы. Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей. Допускается делать общую линию-выноску с вертикальным расположением номеров позиций: а) для группы крепежных деталей, относящихся к одному и тому же месту крепления. б) для группы деталей с отчетливо выраженной взаимосвязью, исключающей различное понимание, при невозможности подвести линию-выноску к каждой составной части.

Слайд 22

Описание слайда:

Полки для номеров позиций располагаются параллельно основной надписи вне контура изображения и группируют в колонки и строчки. Линии-выноски и полки проводят тонкими линиями. Номера позиции записывают размером шрифта в 1,5–2 раза большим, чем размер шрифта, принятый для размерных чисел, и указывают на тех изображениях, на которых соответствующие части проецируются на видимые, как правило, один раз. Допускается в обоснованных случаях повторно указывать номера позиций одинаковых составных частей, выделяя их двойной полкой.

Слайд 23

Описание слайда:

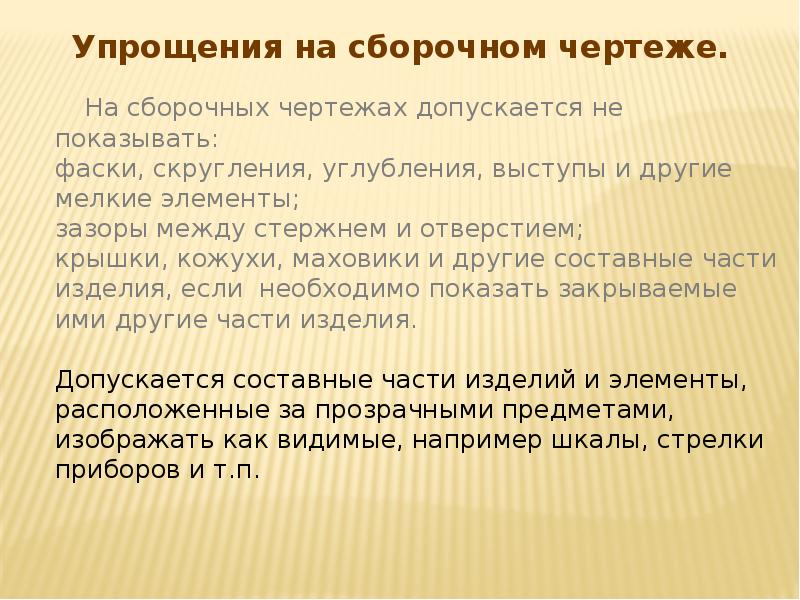

На сборочных чертежах допускается не показывать: фаски, скругления, углубления, выступы и другие мелкие элементы; зазоры между стержнем и отверстием; крышки, кожухи, маховики и другие составные части изделия, если необходимо показать закрываемые ими другие части изделия. Допускается составные части изделий и элементы, расположенные за прозрачными предметами, изображать как видимые, например шкалы, стрелки приборов и т.п.

Слайд 24

Описание слайда:

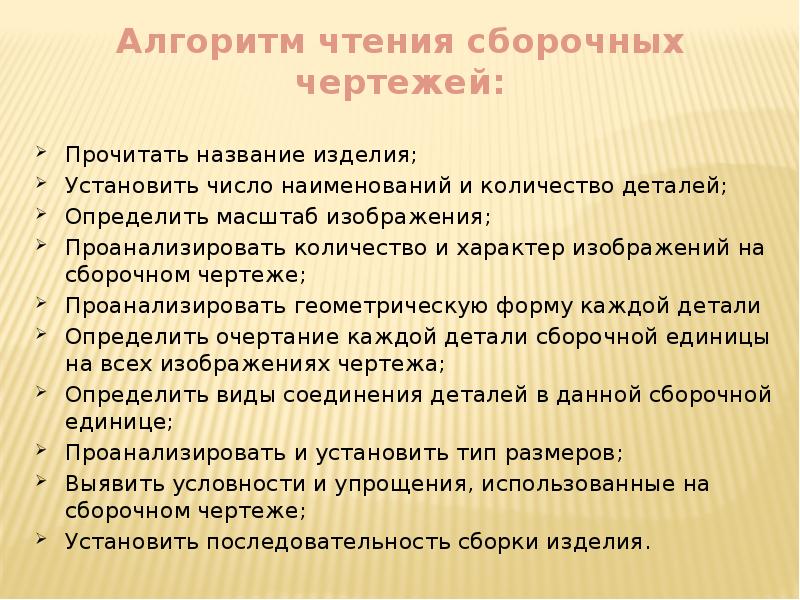

Алгоритм чтения сборочных чертежей: Прочитать название изделия; Установить число наименований и количество деталей; Определить масштаб изображения; Проанализировать количество и характер изображений на сборочном чертеже; Проанализировать геометрическую форму каждой детали Определить очертание каждой детали сборочной единицы на всех изображениях чертежа; Определить виды соединения деталей в данной сборочной единице; Проанализировать и установить тип размеров; Выявить условности и упрощения, использованные на сборочном чертеже; Установить последовательность сборки изделия.
