Слайд 1

Описание слайда:

Аксонометрия

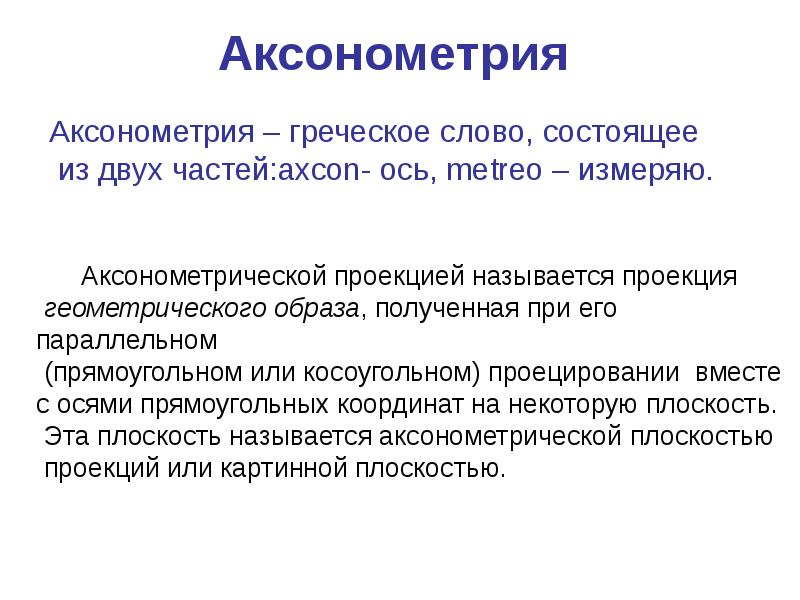

Слайд 2

Описание слайда:

Аксонометрия

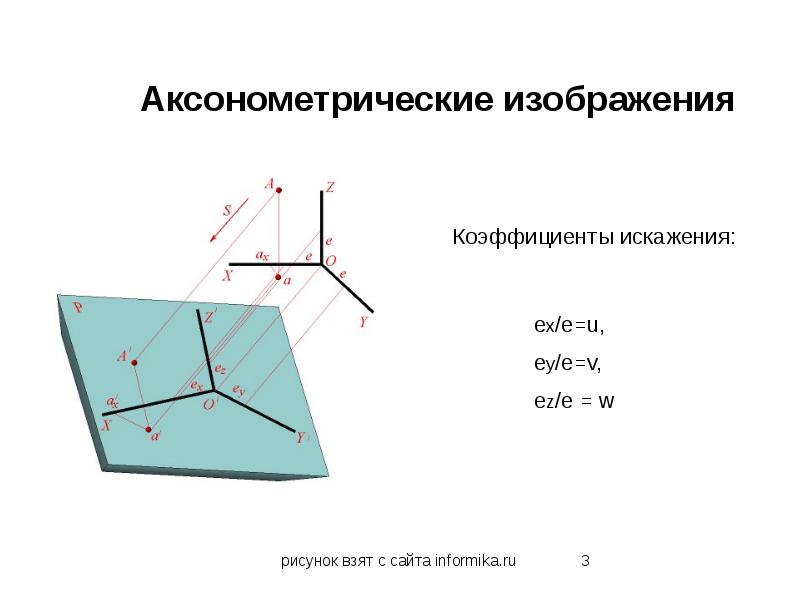

Слайд 3

Описание слайда:

Аксонометрические изображения

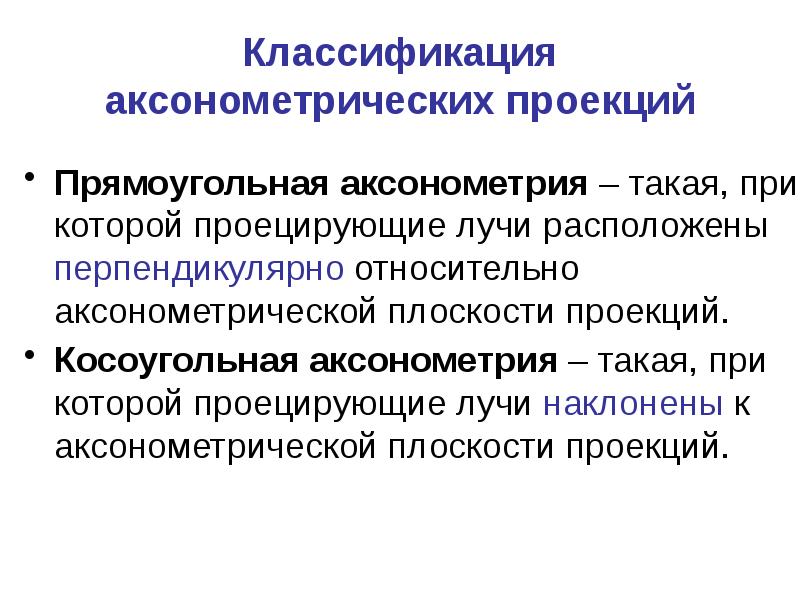

Слайд 4

Описание слайда:

Классификация аксонометрических проекций Прямоугольная аксонометрия – такая, при которой проецирующие лучи расположены перпендикулярно относительно аксонометрической плоскости проекций. Косоугольная аксонометрия – такая, при которой проецирующие лучи наклонены к аксонометрической плоскости проекций.

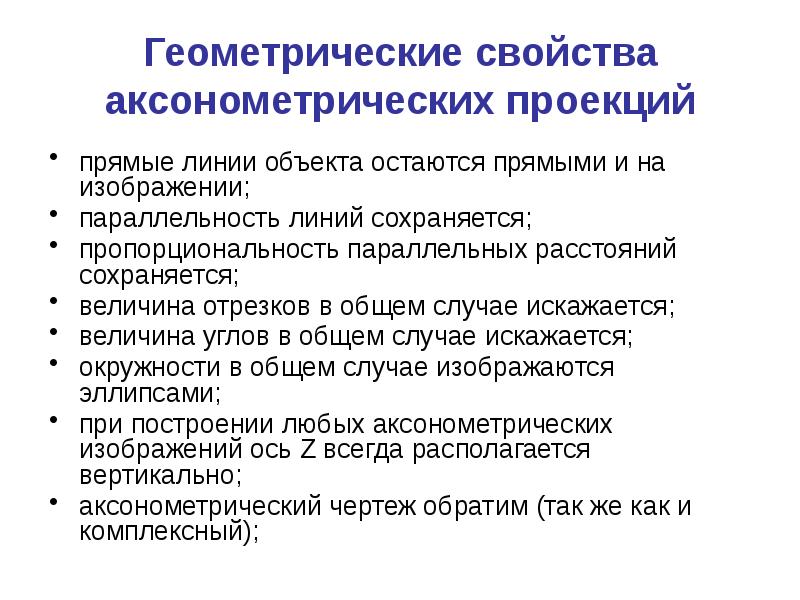

Слайд 5

Описание слайда:

Геометрические свойства аксонометрических проекций прямые линии объекта остаются прямыми и на изображении; параллельность линий сохраняется; пропорциональность параллельных расстояний сохраняется; величина отрезков в общем случае искажается; величина углов в общем случае искажается; окружности в общем случае изображаются эллипсами; при построении любых аксонометрических изображений ось Z всегда располагается вертикально; аксонометрический чертеж обратим (так же как и комплексный);

Слайд 6

Описание слайда:

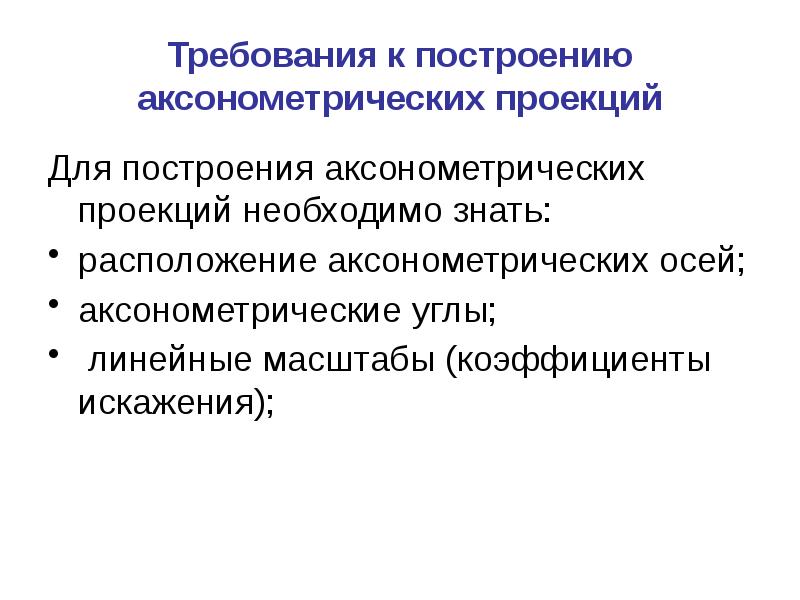

Требования к построению аксонометрических проекций Для построения аксонометрических проекций необходимо знать: расположение аксонометрических осей; аксонометрические углы; линейные масштабы (коэффициенты искажения);

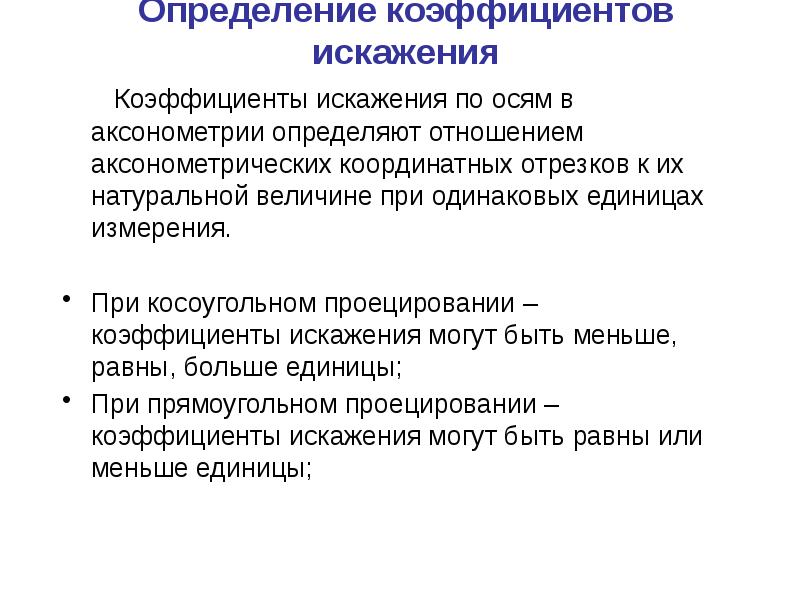

Слайд 7

Описание слайда:

Определение коэффициентов искажения Коэффициенты искажения по осям в аксонометрии определяют отношением аксонометрических координатных отрезков к их натуральной величине при одинаковых единицах измерения. При косоугольном проецировании – коэффициенты искажения могут быть меньше, равны, больше единицы; При прямоугольном проецировании – коэффициенты искажения могут быть равны или меньше единицы;

Слайд 8

Описание слайда:

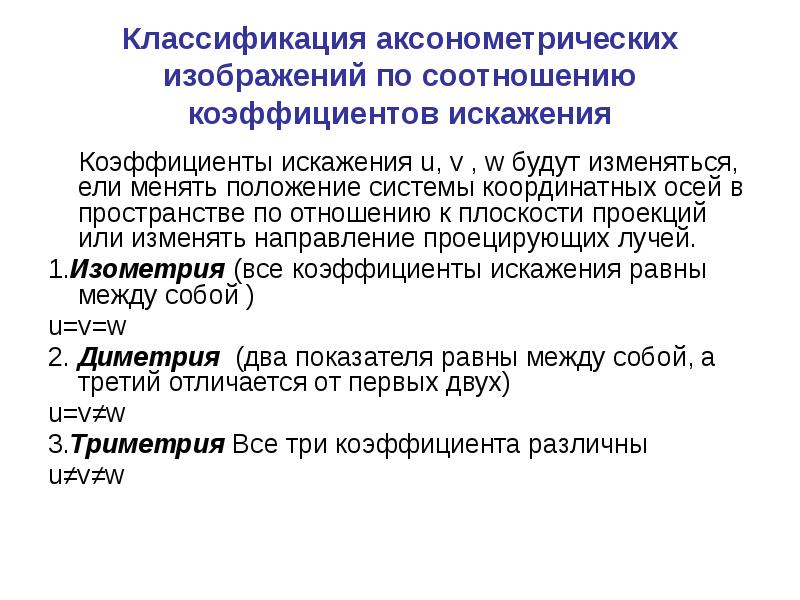

Классификация аксонометрических изображений по соотношению коэффициентов искажения Коэффициенты искажения u, v , w будут изменяться, ели менять положение системы координатных осей в пространстве по отношению к плоскости проекций или изменять направление проецирующих лучей. 1.Изометрия (все коэффициенты искажения равны между собой ) u=v=w 2. Диметрия (два показателя равны между собой, а третий отличается от первых двух) u=v≠w 3.Триметрия Все три коэффициента различны u≠v≠w

Слайд 9

Описание слайда:

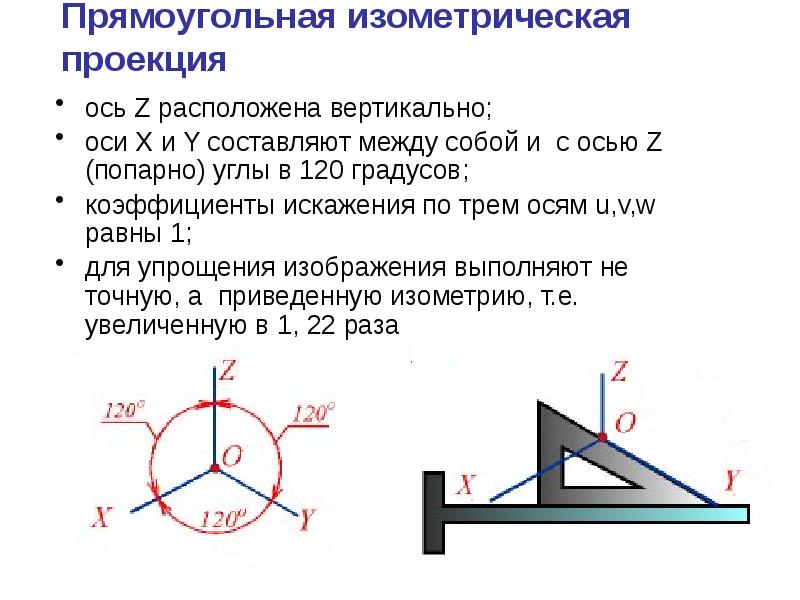

Прямоугольная изометрическая проекция ось Z расположена вертикально; оси X и Y составляют между собой и с осью Z (попарно) углы в 120 градусов; коэффициенты искажения по трем осям u,v,w равны 1; для упрощения изображения выполняют не точную, а приведенную изометрию, т.е. увеличенную в 1, 22 раза

Слайд 10

Описание слайда:

Построение окружности в изометрии большая ось эллипса равна1,22d; малая ось эллипса равна 0,71 d; Большая ось эллипса всегда перпендикулярна оси, отсутствующей в системе.

Слайд 11

Описание слайда:

Построение эллипса в изометрии Из центра провести диаметр окружности d и на оси X построить точки 1,2; на оси Y – 3,4; на оси Z – 5,6; Из точки 5, как из центра, провести дугу через точки 1и 4 радиусом r2; Такие же построения выполнить из точки 6, через соответствующие 2 и 3; Расстояние между точками 7 и 8 равно длине малой оси эллипса; Из точки пересечения осей провести окружность через точки 7и 8, отметить точки 9 и 10; Провести отрезок через точки 5 и 10 и на дуге r2 найти точку 12; Провести отрезок через точки 6 и 10 и найти точку 11; Из точки 10, как из центра, r1 построить дугу через точки 11 и 12; Аналогично симметрично выполнить построения;

Слайд 12

Описание слайда:

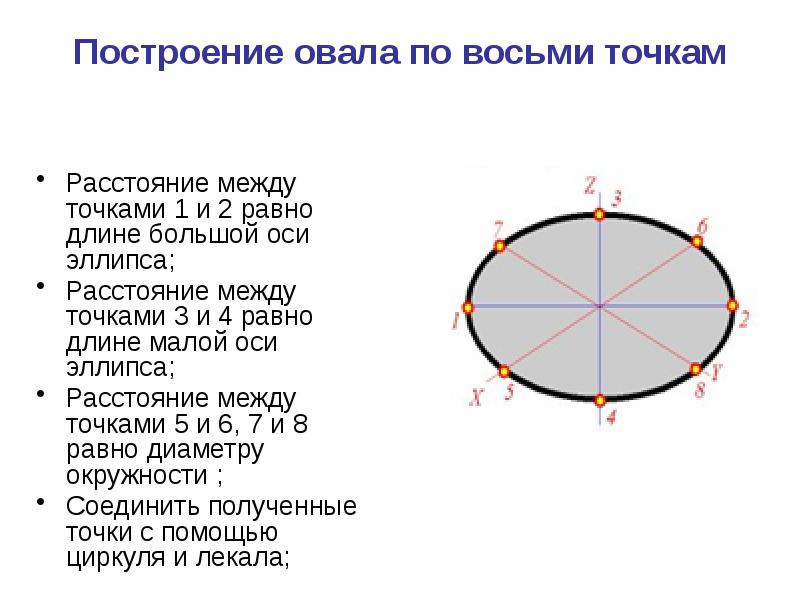

Построение овала по восьми точкам Расстояние между точками 1 и 2 равно длине большой оси эллипса; Расстояние между точками 3 и 4 равно длине малой оси эллипса; Расстояние между точками 5 и 6, 7 и 8 равно диаметру окружности ; Соединить полученные точки с помощью циркуля и лекала;

Слайд 13

Описание слайда:

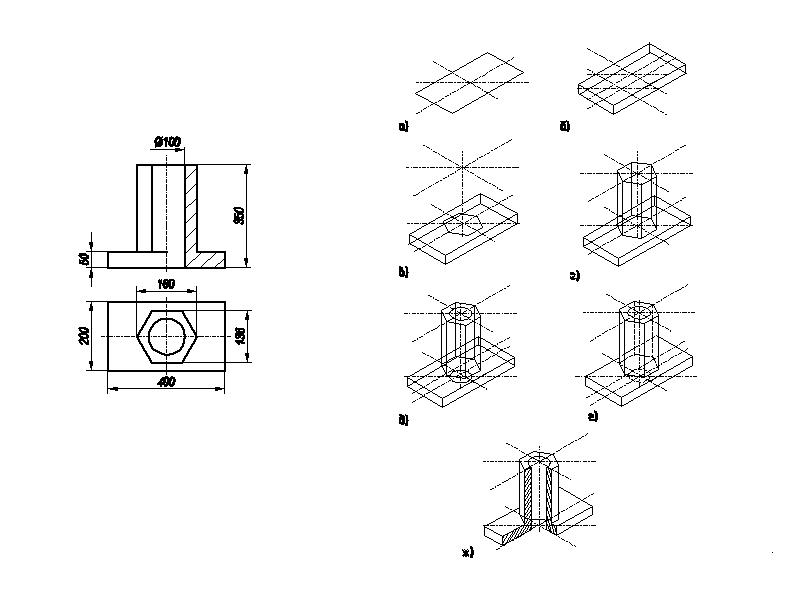

Изображение призмы и пирамиды в аксонометрии

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

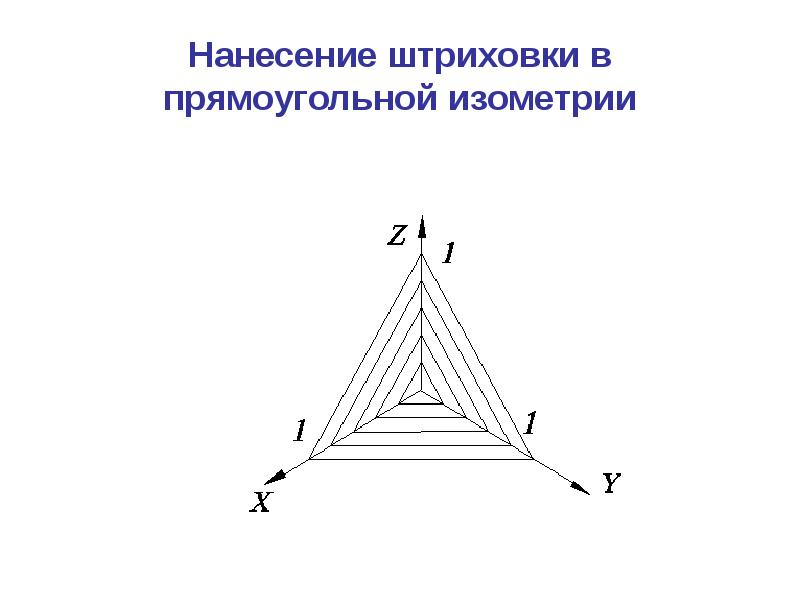

Нанесение штриховки в прямоугольной изометрии

Слайд 16

Описание слайда:

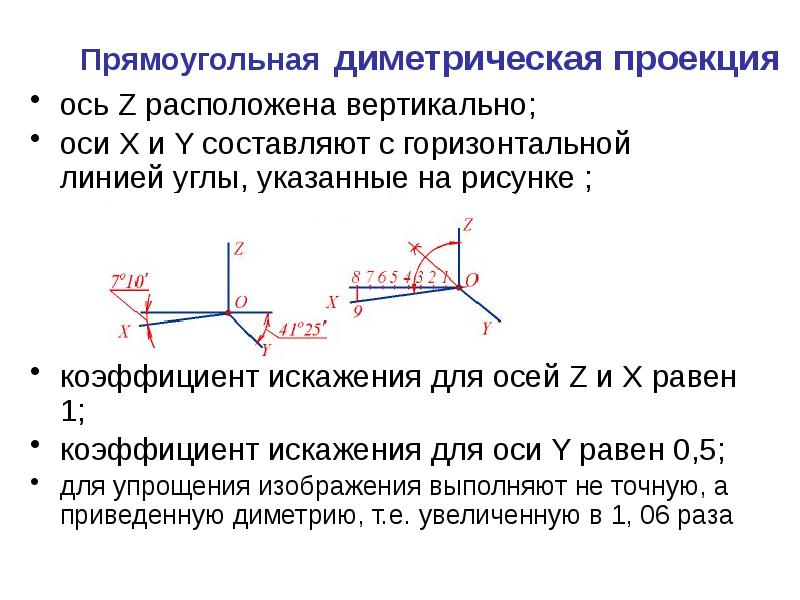

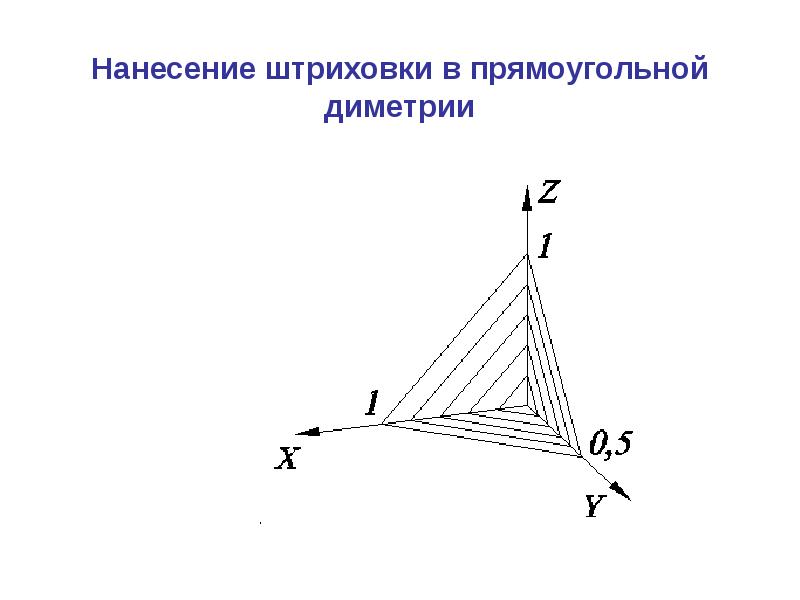

Прямоугольная диметрическая проекция ось Z расположена вертикально; оси X и Y составляют с горизонтальной линией углы, указанные на рисунке ; коэффициент искажения для осей Z и X равен 1; коэффициент искажения для оси Y равен 0,5; для упрощения изображения выполняют не точную, а приведенную диметрию, т.е. увеличенную в 1, 06 раза

Слайд 17

Описание слайда:

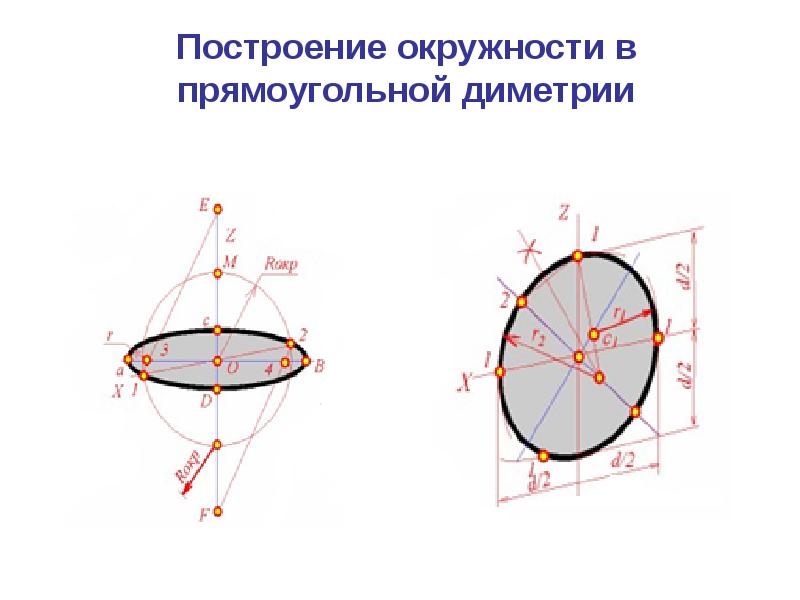

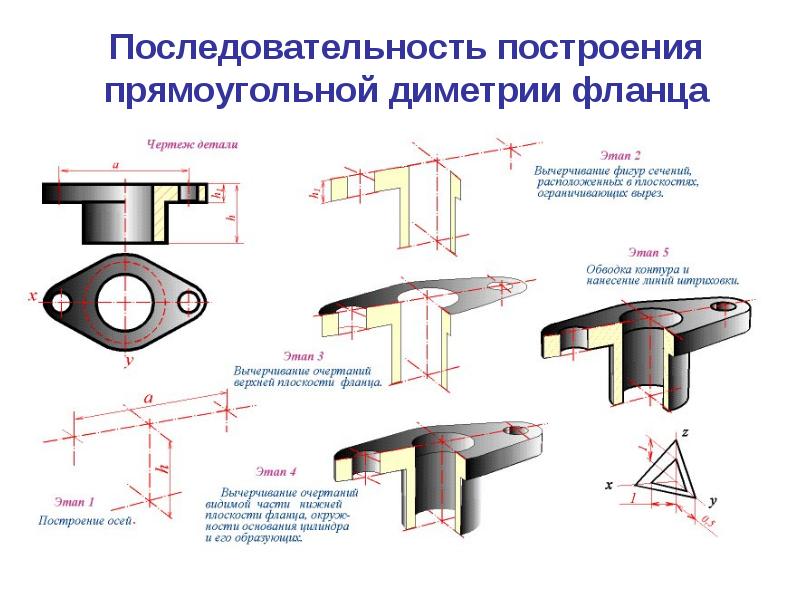

Изображение эллипсов в прямоугольной диметрии

Слайд 18

Описание слайда:

Изображение эллипсов в прямоугольной диметрии Длина большой оси эллипса на всех плоскостях (XOZ, ZOY, XOY) равна 1,06d ; Длина малой оси эллипса, лежащего в плоскости XOZ равна 0,95d; Длина малой оси эллипса, лежащего в плоскости ZOY и XOY равна 0,35 d; Большая ось эллипса всегда перпендикулярна оси, отсутствующей в системе.
