Слайд 1


Теплообменные аппараты
Описание слайда:
Теплообменные аппараты

Слайд 2


Классификация Теплообменные аппараты – устройства, в которых одна среда передает теплоту другой среде. По принципу действия теплообменные аппараты делятся на поверхностные и смесительные.
Описание слайда:
Классификация Теплообменные аппараты – устройства, в которых одна среда передает теплоту другой среде. По принципу действия теплообменные аппараты делятся на поверхностные и смесительные.

Слайд 3


Смесительные Передача теплоты происходит при непосредственном смешении холодной и горячей сред. 1 – барботер; 2 – корпус; 3 - паропровод
Описание слайда:
Смесительные Передача теплоты происходит при непосредственном смешении холодной и горячей сред. 1 – барботер; 2 – корпус; 3 - паропровод

Слайд 4


Поверхностные Регенеративные – горячий теплоноситель отдает теплоту аккумулирующему устройству, которое периодически отдает теплоту холодному теплоносителю. Рекуперативные – теплота от горячего теплоносителя передается холодному через разделительную стенку.
Описание слайда:
Поверхностные Регенеративные – горячий теплоноситель отдает теплоту аккумулирующему устройству, которое периодически отдает теплоту холодному теплоносителю. Рекуперативные – теплота от горячего теплоносителя передается холодному через разделительную стенку.

Слайд 5


Схема кожухотрубного теплообменника 1 –пучок труб; 2 – кожух; 3 – трубная решетка; 4 – крышка; 5 - штуцер
Описание слайда:
Схема кожухотрубного теплообменника 1 –пучок труб; 2 – кожух; 3 – трубная решетка; 4 – крышка; 5 - штуцер

Слайд 6


Расчет теплообменных аппаратов При расчете теплообменников решают следующие задачи: Тепловой и материальный балансы; Удельные показатели, характеризующие эффективность работы аппарата; Конструктивный расчет: Гидравлические параметры, характеризующие движение теплообменных сред; Коэффициенты теплоотдачи и теплопередачи; Размеры аппарата и прочность отдельных элементов
Описание слайда:
Расчет теплообменных аппаратов При расчете теплообменников решают следующие задачи: Тепловой и материальный балансы; Удельные показатели, характеризующие эффективность работы аппарата; Конструктивный расчет: Гидравлические параметры, характеризующие движение теплообменных сред; Коэффициенты теплоотдачи и теплопередачи; Размеры аппарата и прочность отдельных элементов

Слайд 7


Тепловой и материальный балансы Позволяют определить количество переданной теплоты и расход тепло- и хладоносителей: Уравнение теплового баланса в общем виде: Если не происходит фазовых превращений:
Описание слайда:
Тепловой и материальный балансы Позволяют определить количество переданной теплоты и расход тепло- и хладоносителей: Уравнение теплового баланса в общем виде: Если не происходит фазовых превращений:

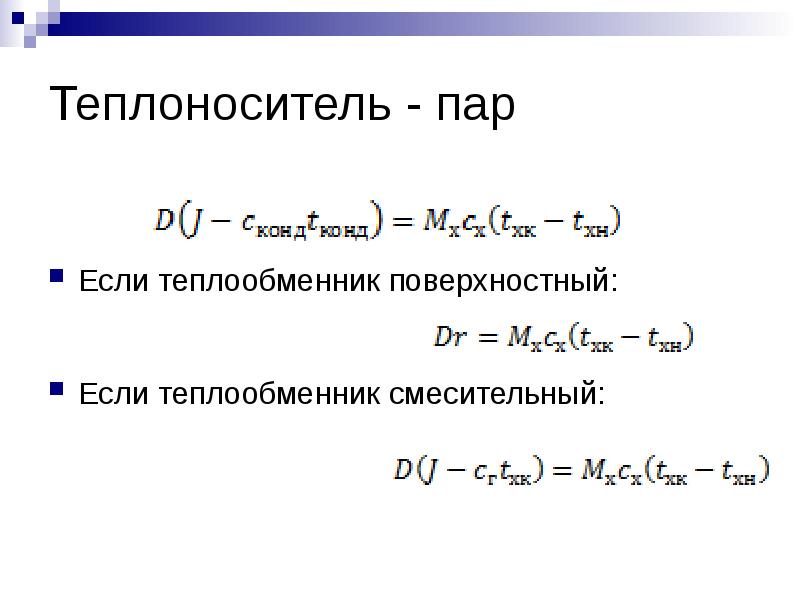

Слайд 8


Теплоноситель - пар Если теплообменник поверхностный: Если теплообменник смесительный:
Описание слайда:
Теплоноситель - пар Если теплообменник поверхностный: Если теплообменник смесительный:

Слайд 9


Удельные показатели Характеризуют эффективность теплообменных аппаратов: К.п.д., удельные расходы теплоты, пара, воды, среды и т.д.
Описание слайда:
Удельные показатели Характеризуют эффективность теплообменных аппаратов: К.п.д., удельные расходы теплоты, пара, воды, среды и т.д.

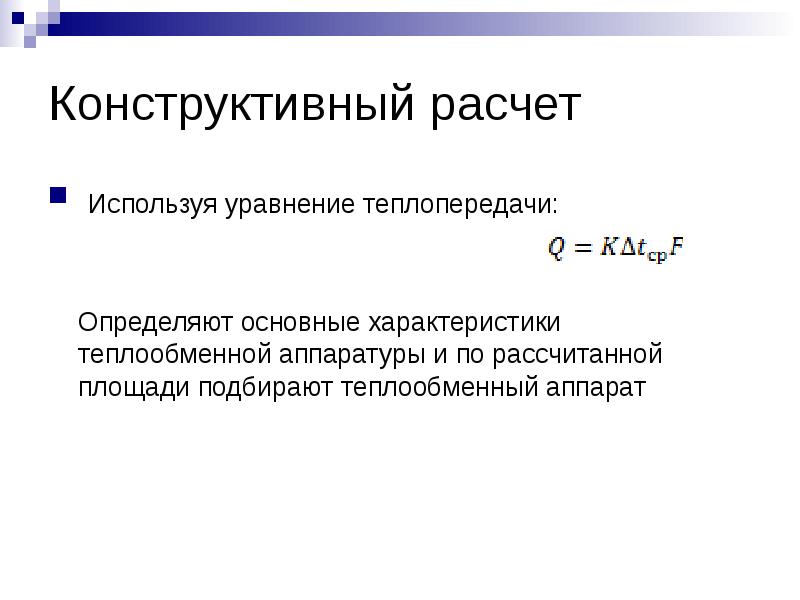

Слайд 10


Конструктивный расчет Используя уравнение теплопередачи: Определяют основные характеристики теплообменной аппаратуры и по рассчитанной площади подбирают теплообменный аппарат
Описание слайда:
Конструктивный расчет Используя уравнение теплопередачи: Определяют основные характеристики теплообменной аппаратуры и по рассчитанной площади подбирают теплообменный аппарат

Слайд 11


Спасибо за внимание!
Описание слайда:
Спасибо за внимание!
