Слайд 1

Описание слайда:

Оптические измерения Лекция 4

Слайд 2

Описание слайда:

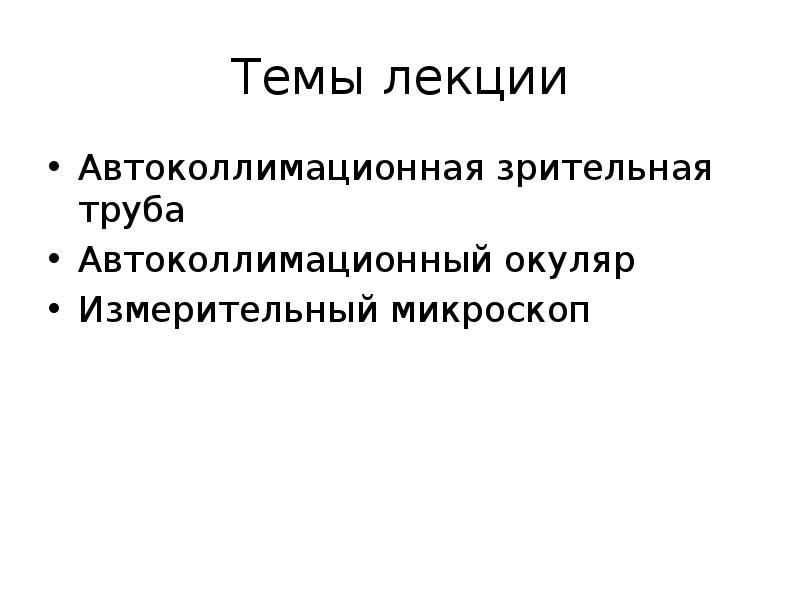

Темы лекции Автоколлимационная зрительная труба Автоколлимационный окуляр Измерительный микроскоп

Слайд 3

Описание слайда:

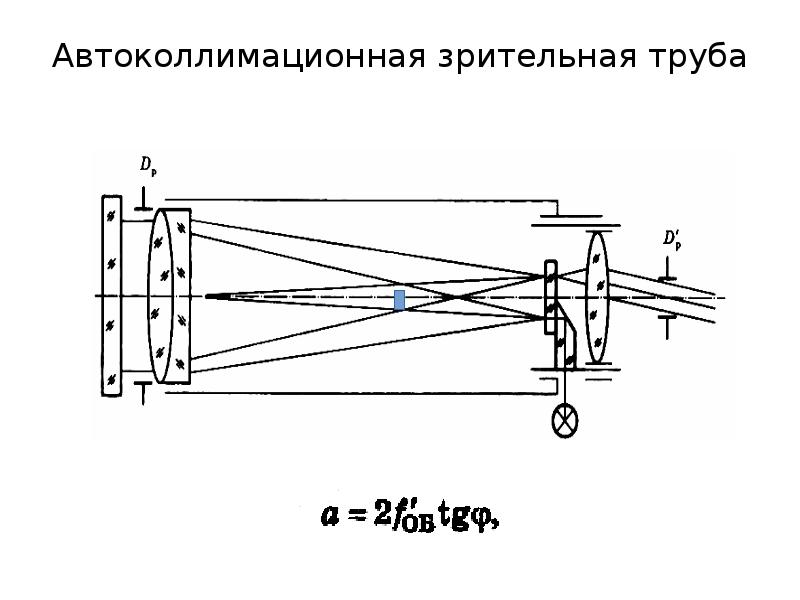

Автоколлимационная зрительная труба

Слайд 4

Описание слайда:

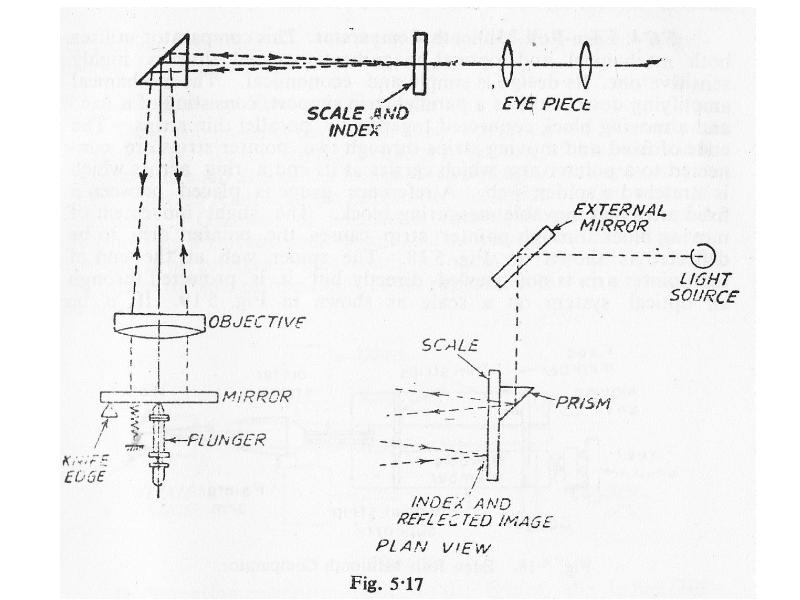

Слайд 5

Описание слайда:

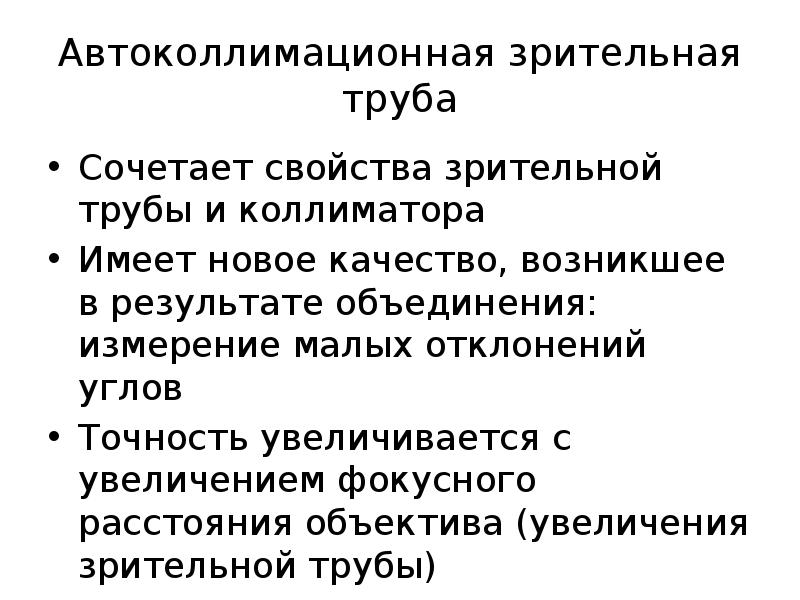

Автоколлимационная зрительная труба Сочетает свойства зрительной трубы и коллиматора Имеет новое качество, возникшее в результате объединения: измерение малых отклонений углов Точность увеличивается с увеличением фокусного расстояния объектива (увеличения зрительной трубы)

Слайд 6

Описание слайда:

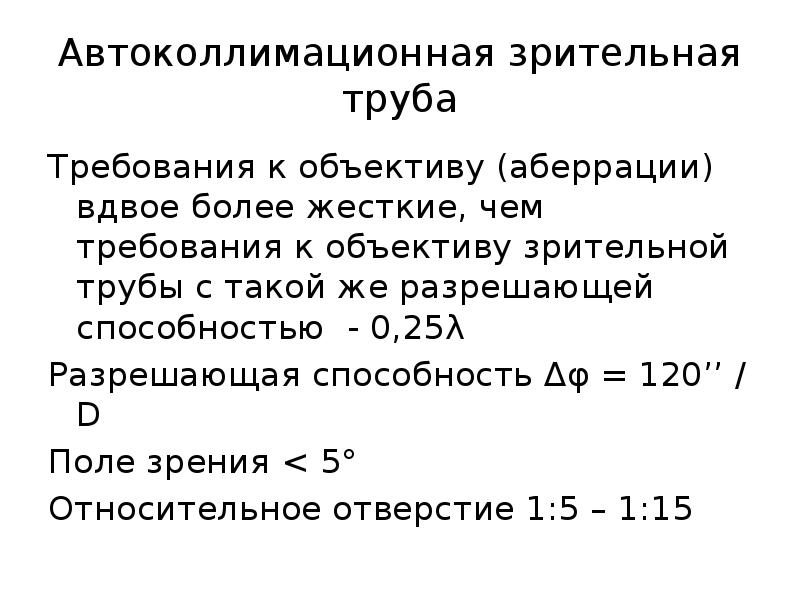

Автоколлимационная зрительная труба Требования к объективу (аберрации) вдвое более жесткие, чем требования к объективу зрительной трубы с такой же разрешающей способностью - 0,25λ Разрешающая способность Δφ = 120’’ / D Поле зрения < 5° Относительное отверстие 1:5 – 1:15

Слайд 7

Описание слайда:

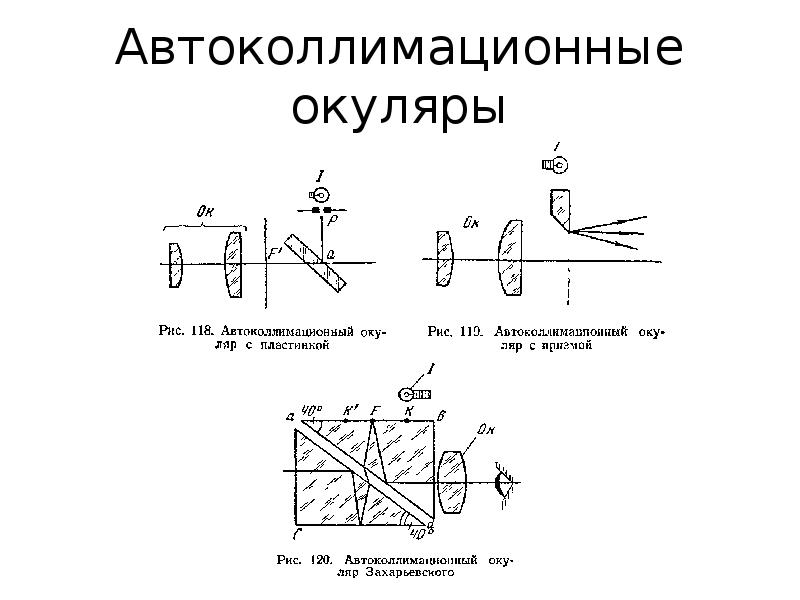

Автоколлимационные окуляры

Слайд 8

Описание слайда:

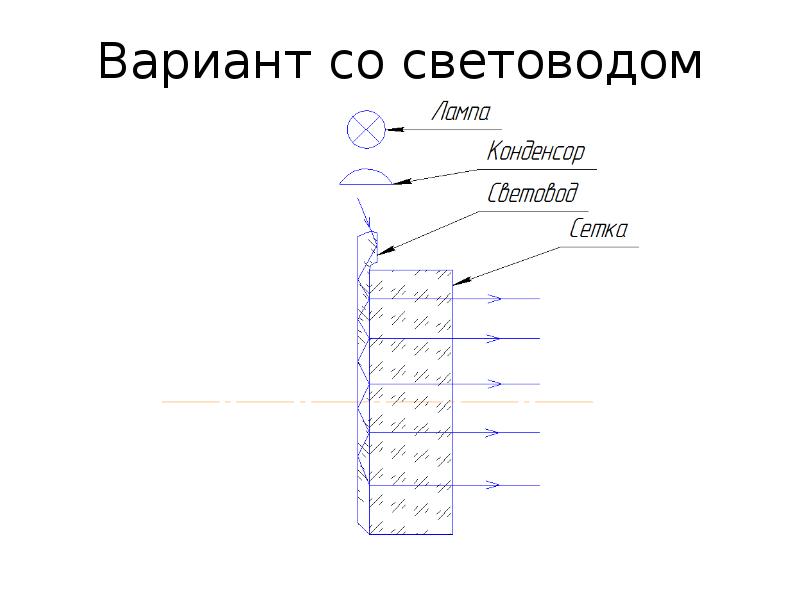

Вариант со световодом

Слайд 9

Описание слайда:

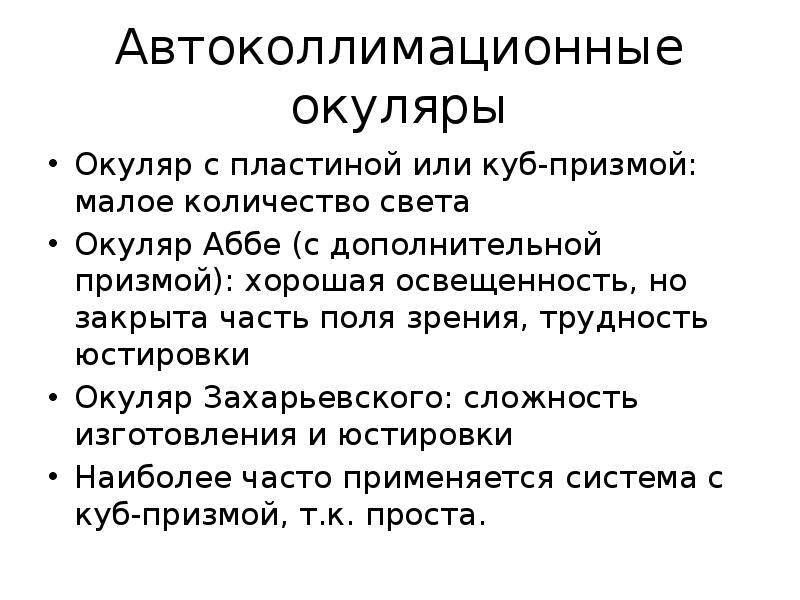

Автоколлимационные окуляры Окуляр с пластиной или куб-призмой: малое количество света Окуляр Аббе (с дополнительной призмой): хорошая освещенность, но закрыта часть поля зрения, трудность юстировки Окуляр Захарьевского: сложность изготовления и юстировки Наиболее часто применяется система с куб-призмой, т.к. проста.

Слайд 10

Описание слайда:

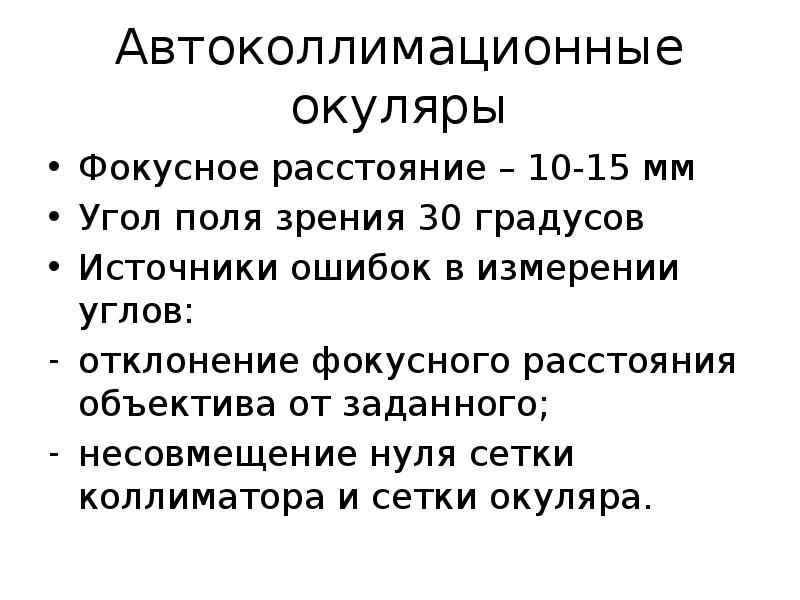

Автоколлимационные окуляры Фокусное расстояние – 10-15 мм Угол поля зрения 30 градусов Источники ошибок в измерении углов: отклонение фокусного расстояния объектива от заданного; несовмещение нуля сетки коллиматора и сетки окуляра.

Слайд 11

Описание слайда:

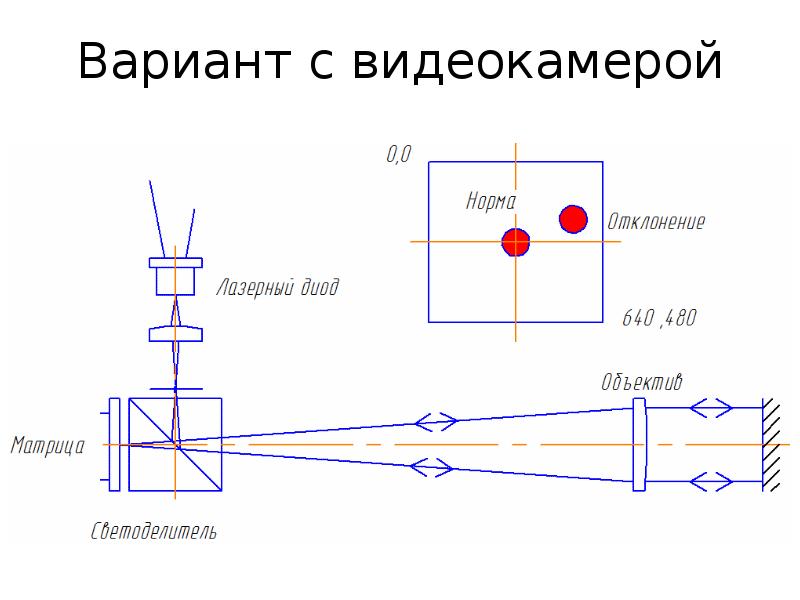

Вариант с видеокамерой

Слайд 12

Описание слайда:

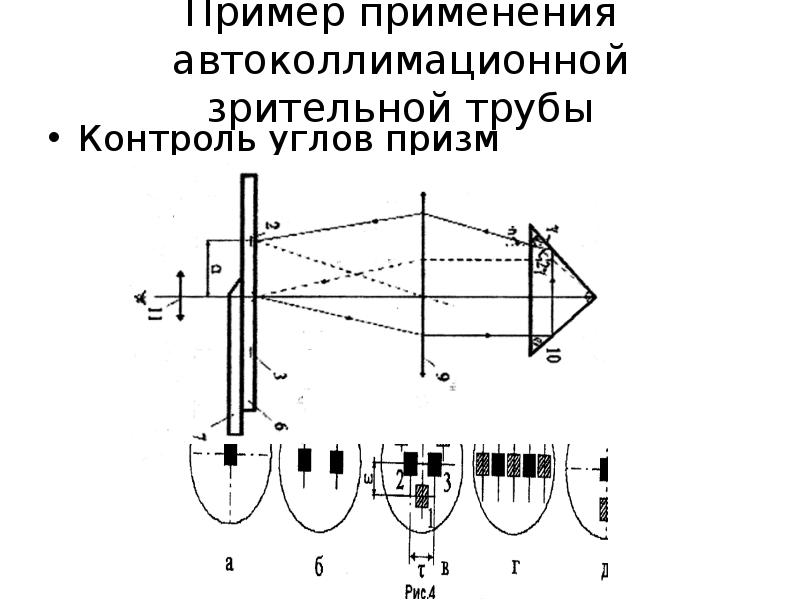

Пример применения автоколлимационной зрительной трубы Контроль углов призм

Слайд 13

Описание слайда:

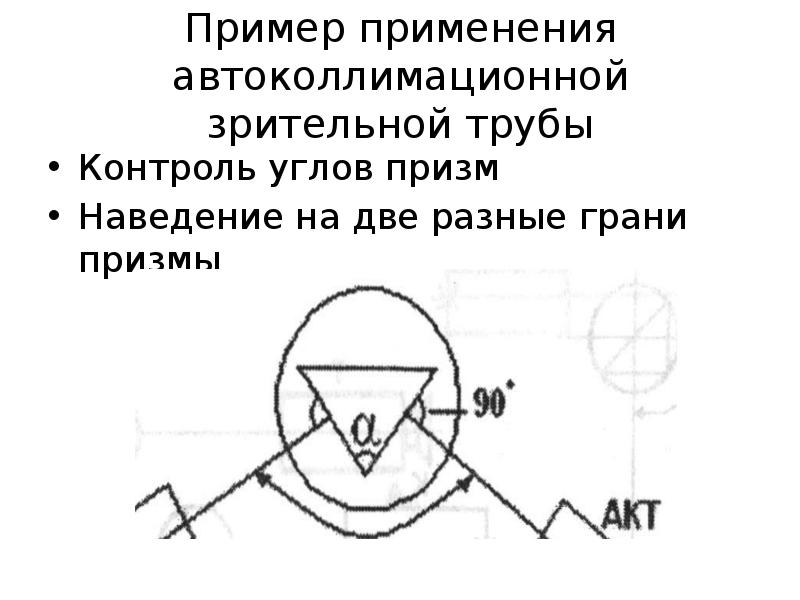

Пример применения автоколлимационной зрительной трубы Контроль углов призм Наведение на две разные грани призмы

Слайд 14

Описание слайда:

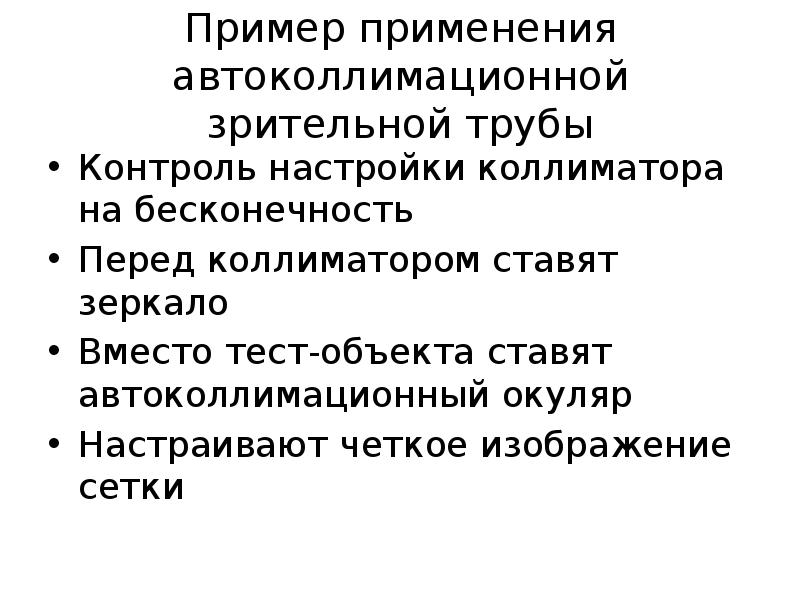

Пример применения автоколлимационной зрительной трубы Контроль настройки коллиматора на бесконечность Перед коллиматором ставят зеркало Вместо тест-объекта ставят автоколлимационный окуляр Настраивают четкое изображение сетки

Слайд 15

Описание слайда:

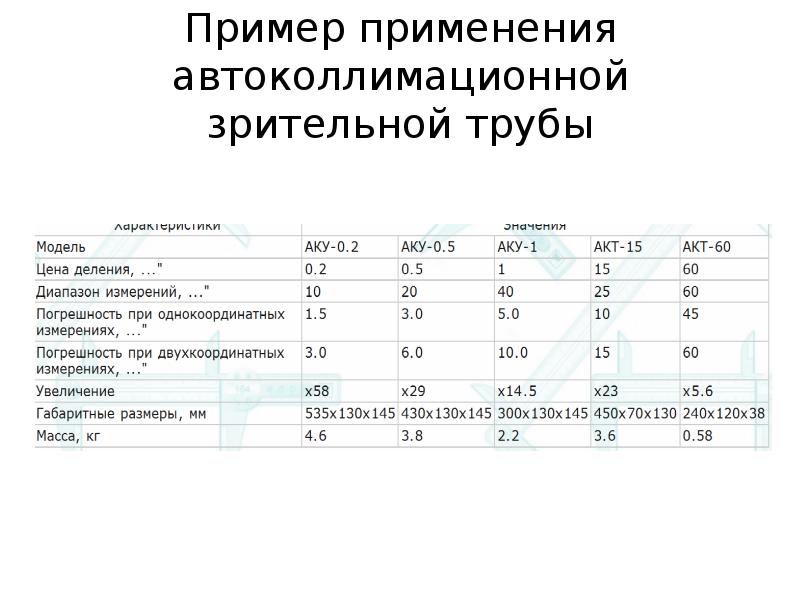

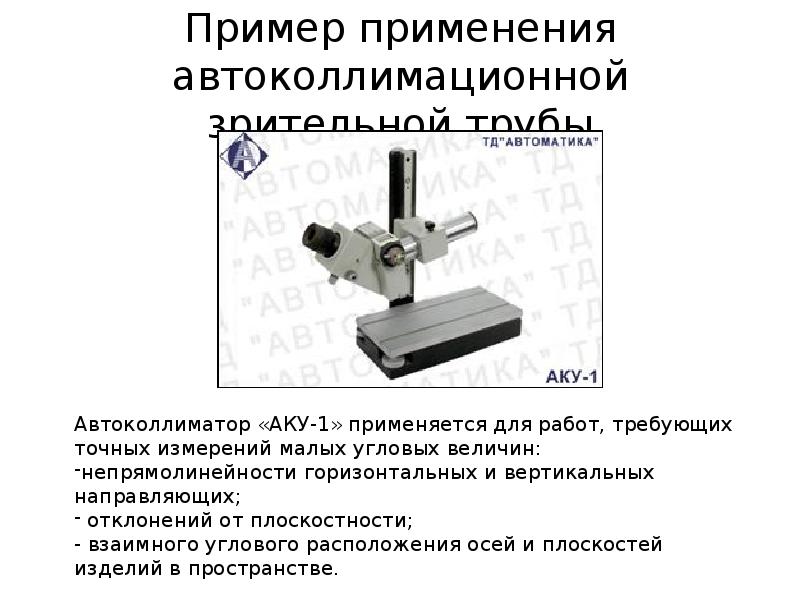

Пример применения автоколлимационной зрительной трубы

Слайд 16

Описание слайда:

Пример применения автоколлимационной зрительной трубы

Слайд 17

Описание слайда:

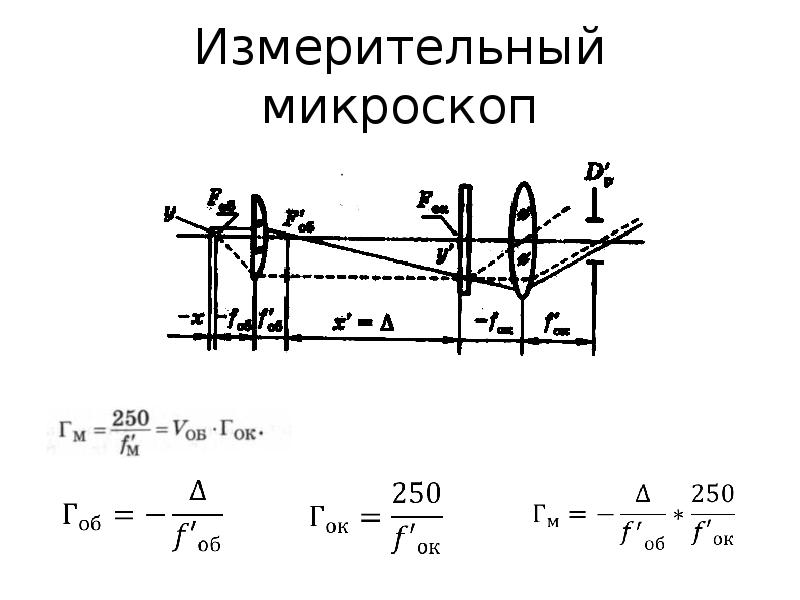

Измерительный микроскоп

Слайд 18

Описание слайда:

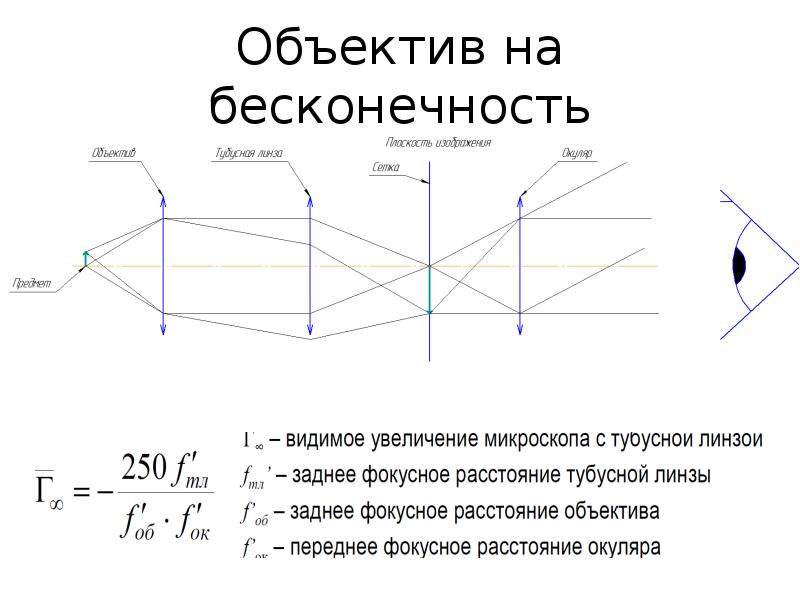

Объектив на бесконечность

Слайд 19

Описание слайда:

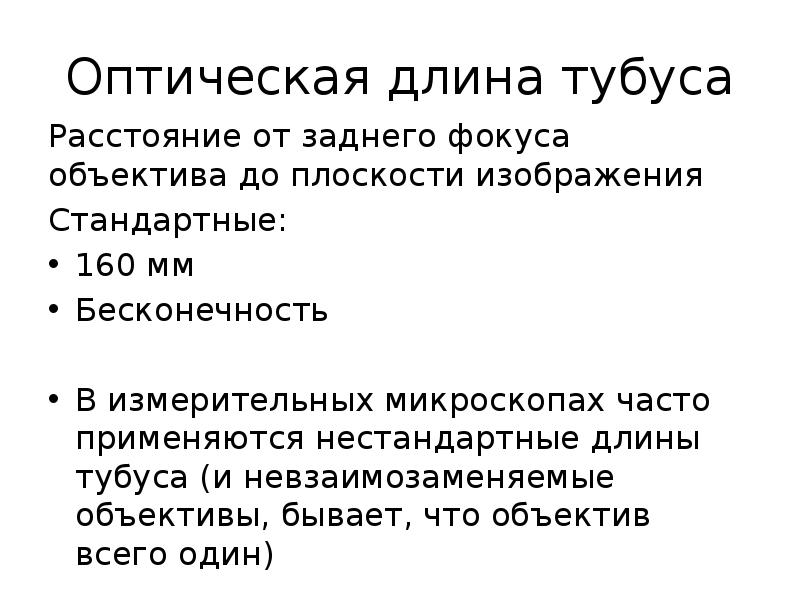

Оптическая длина тубуса Расстояние от заднего фокуса объектива до плоскости изображения Стандартные: 160 мм Бесконечность В измерительных микроскопах часто применяются нестандартные длины тубуса (и невзаимозаменяемые объективы, бывает, что объектив всего один)

Слайд 20

Описание слайда:

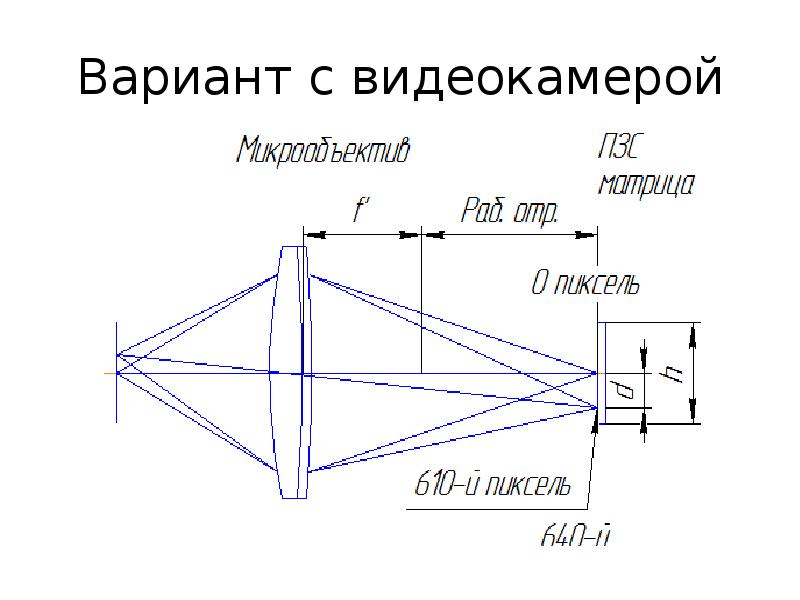

Вариант с видеокамерой

Слайд 21

Описание слайда:

Увеличение где А – апертура (0,2 для 8х) Линейное поле зрения Dn – размер полевой диафрагмы окуляра, Vоб – увеличение объектива (чаще всего 8-20 мм) Глубина резкости

Слайд 22

Описание слайда:

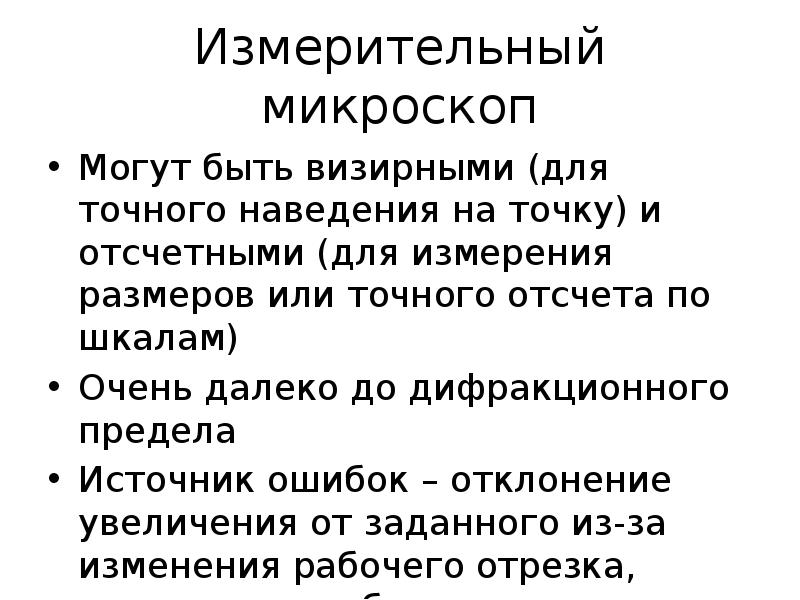

Измерительный микроскоп Могут быть визирными (для точного наведения на точку) и отсчетными (для измерения размеров или точного отсчета по шкалам) Очень далеко до дифракционного предела Источник ошибок – отклонение увеличения от заданного из-за изменения рабочего отрезка, искажения изображения

Слайд 23

Описание слайда:

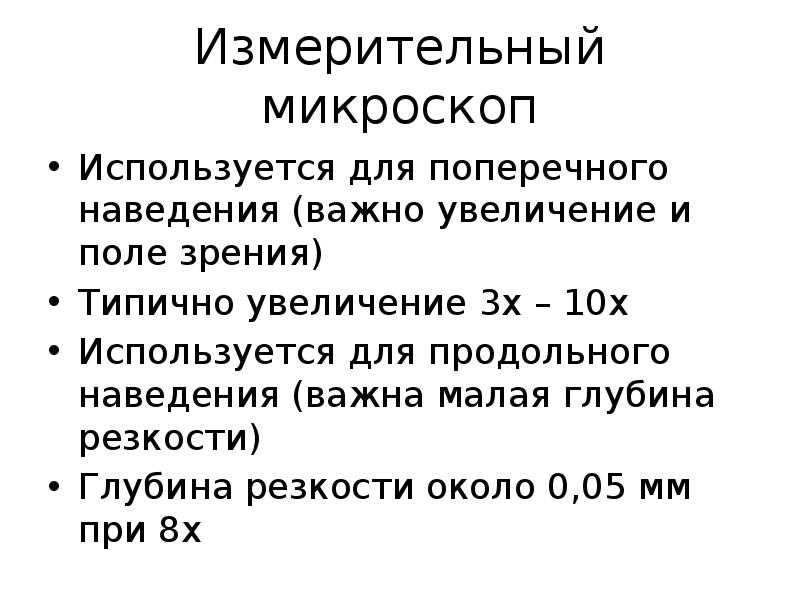

Измерительный микроскоп Используется для поперечного наведения (важно увеличение и поле зрения) Типично увеличение 3х – 10х Используется для продольного наведения (важна малая глубина резкости) Глубина резкости около 0,05 мм при 8х

Слайд 24

Описание слайда:

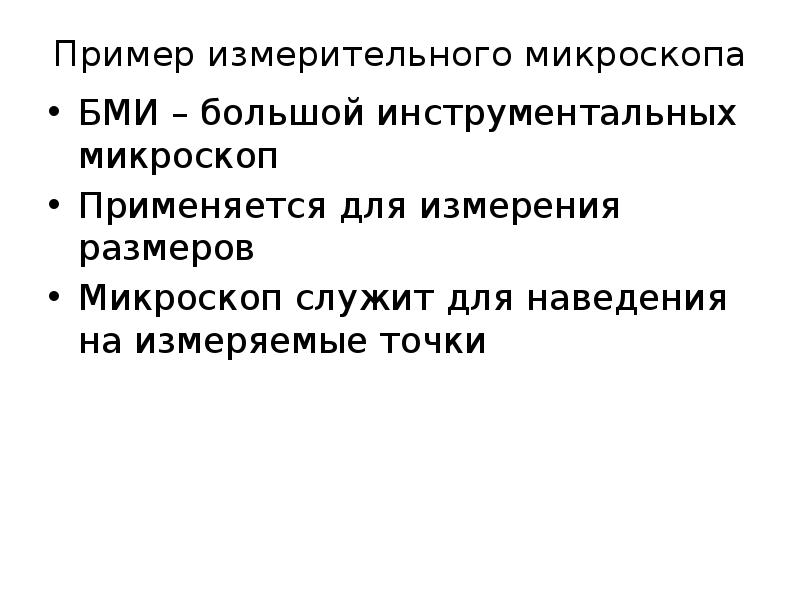

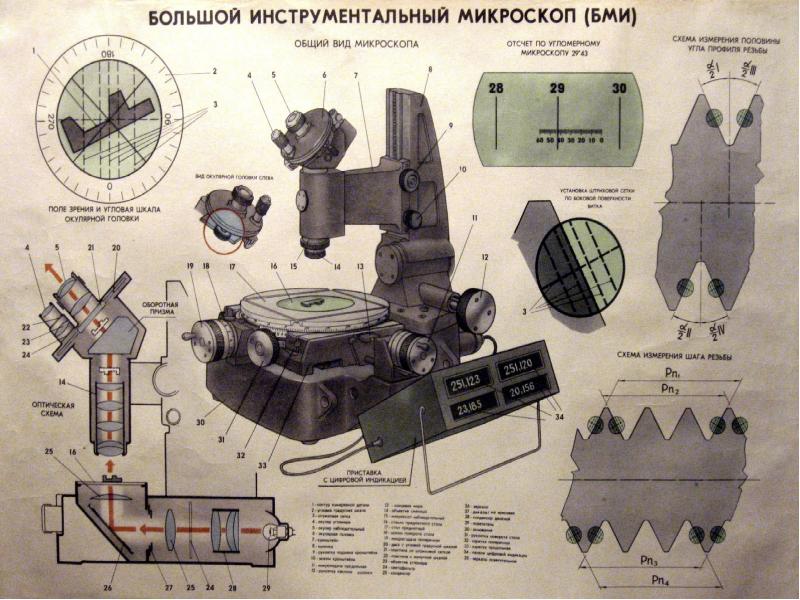

Пример измерительного микроскопа БМИ – большой инструментальных микроскоп Применяется для измерения размеров Микроскоп служит для наведения на измеряемые точки

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

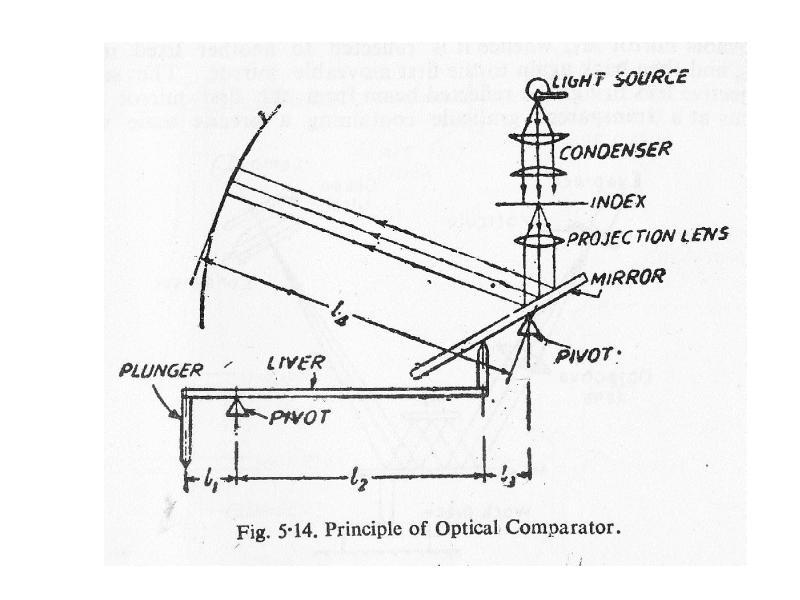

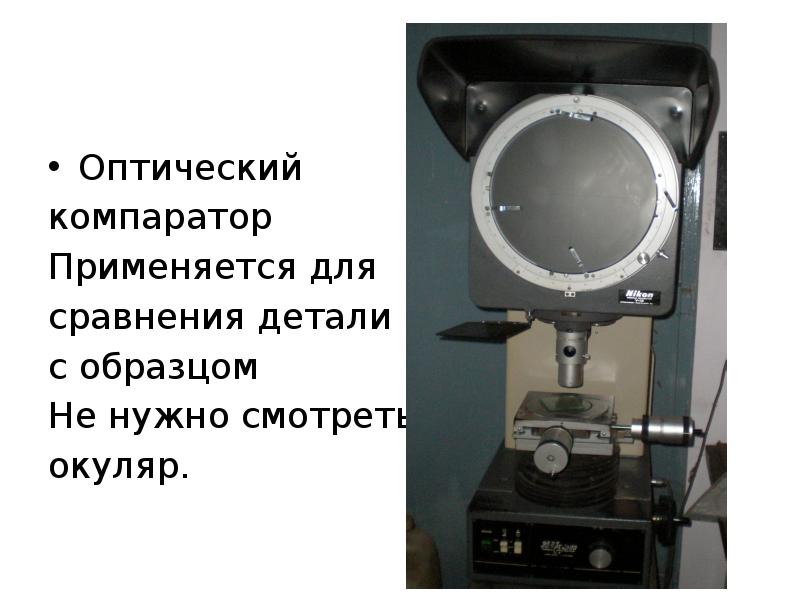

Оптический компаратор Применяется для сравнения детали с образцом Не нужно смотреть в окуляр.

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

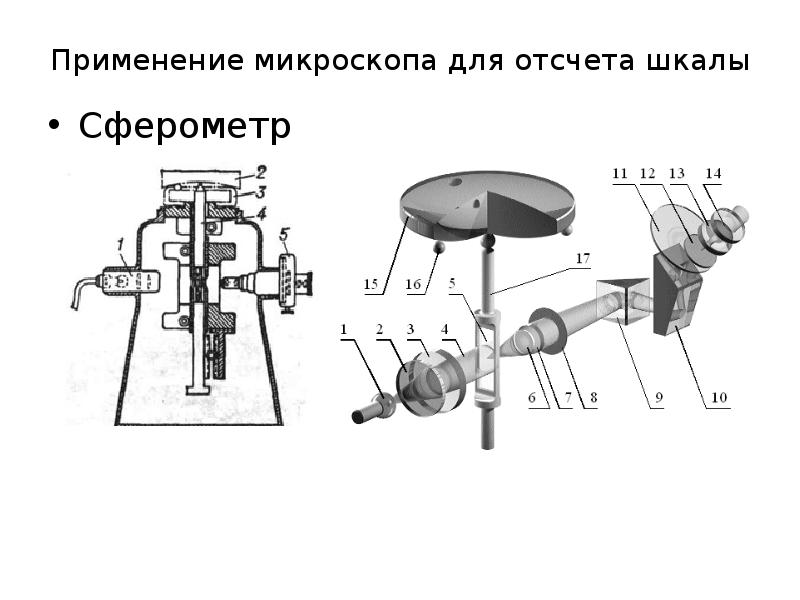

Применение микроскопа для отсчета шкалы Сферометр

Слайд 29

Описание слайда:

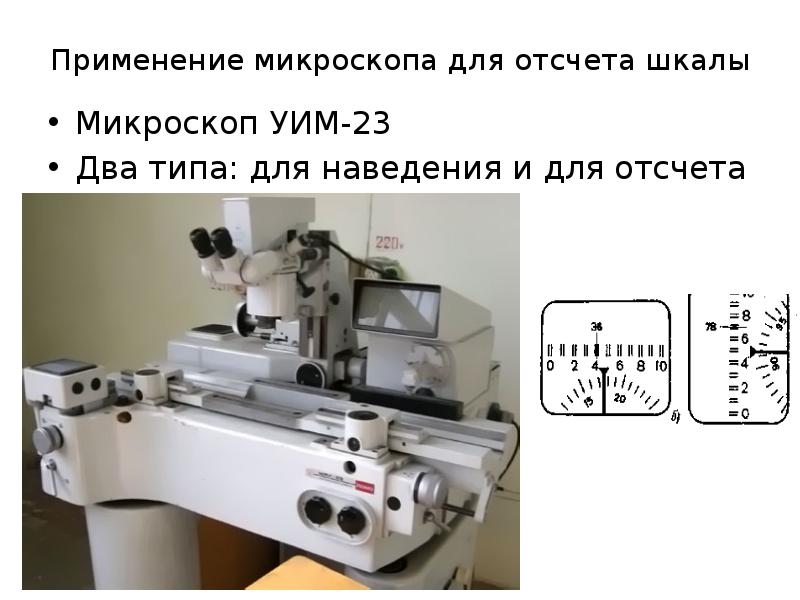

Применение микроскопа для отсчета шкалы Микроскоп УИМ-23 Два типа: для наведения и для отсчета

Слайд 30

Описание слайда:

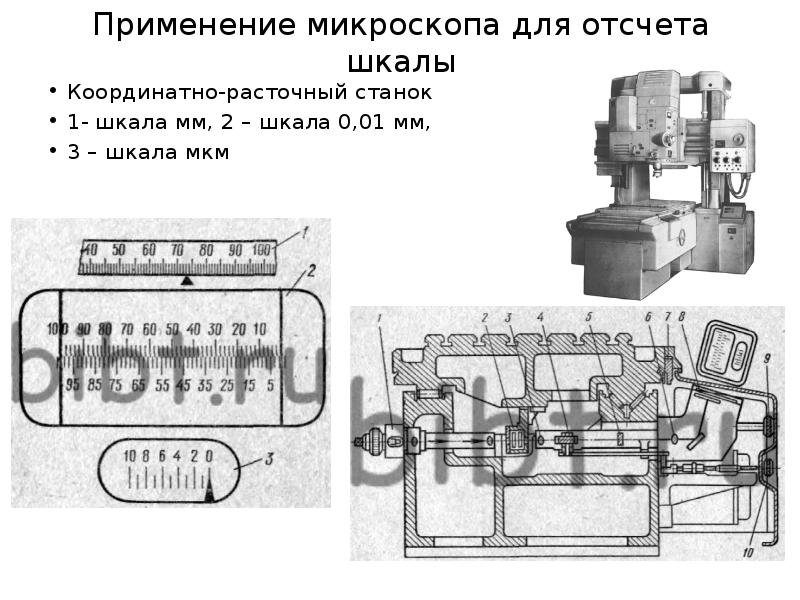

Применение микроскопа для отсчета шкалы Координатно-расточный станок 1- шкала мм, 2 – шкала 0,01 мм, 3 – шкала мкм

Слайд 31

Описание слайда:

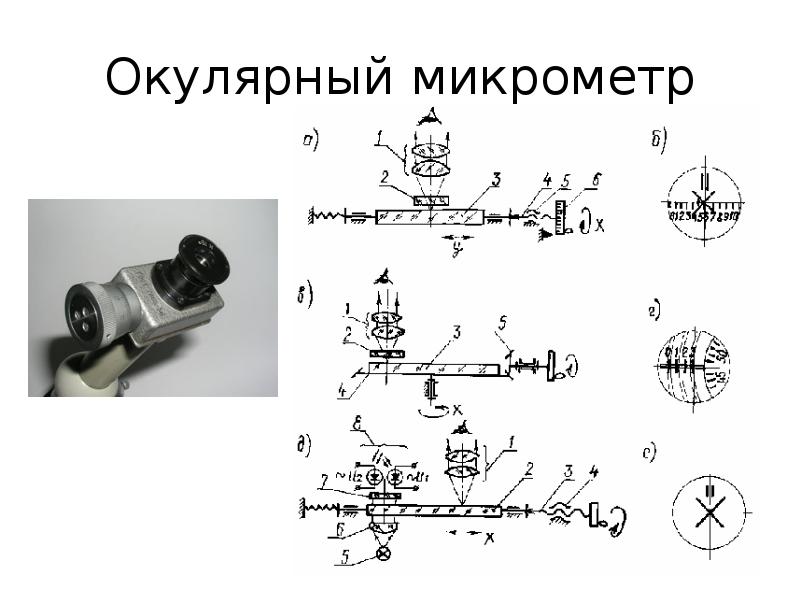

Окулярный микрометр

Слайд 32

Описание слайда:

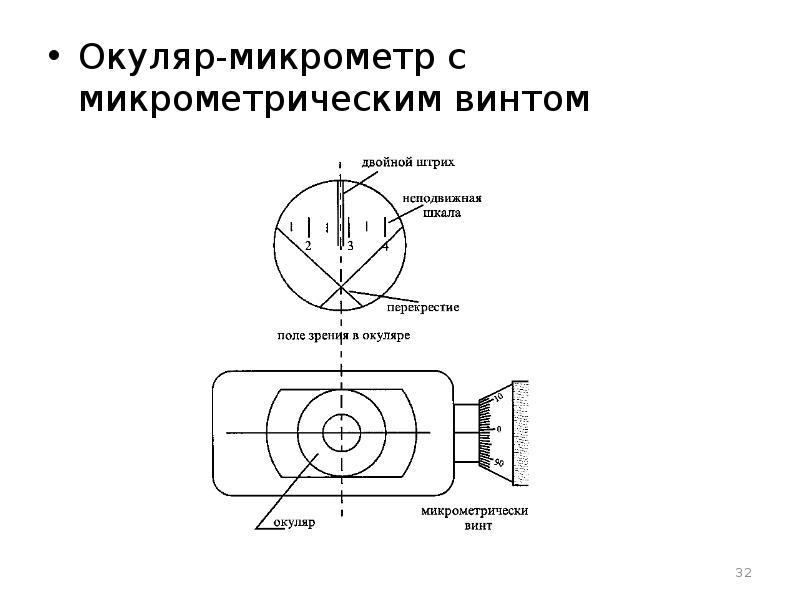

Окуляр-микрометр с микрометрическим винтом

Слайд 33

Описание слайда:

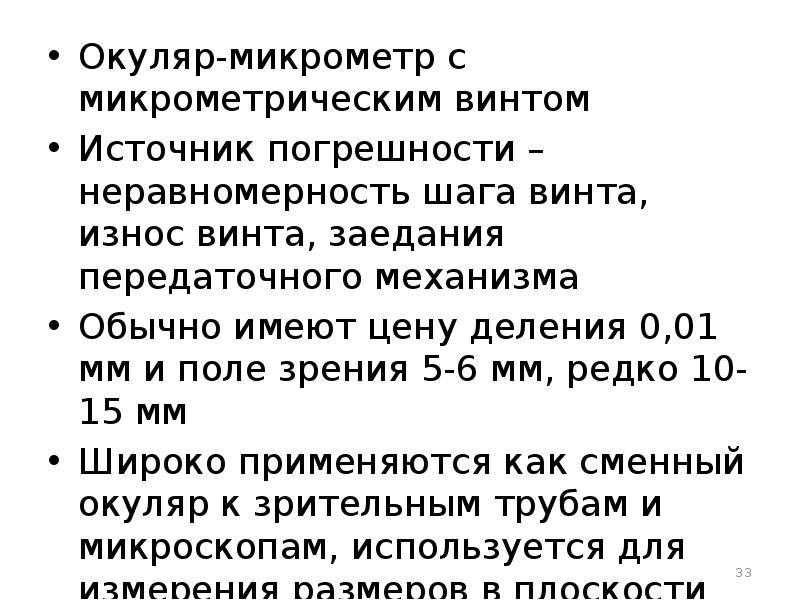

Окуляр-микрометр с микрометрическим винтом Источник погрешности – неравномерность шага винта, износ винта, заедания передаточного механизма Обычно имеют цену деления 0,01 мм и поле зрения 5-6 мм, редко 10-15 мм Широко применяются как сменный окуляр к зрительным трубам и микроскопам, используется для измерения размеров в плоскости сетки

Слайд 34

Описание слайда:

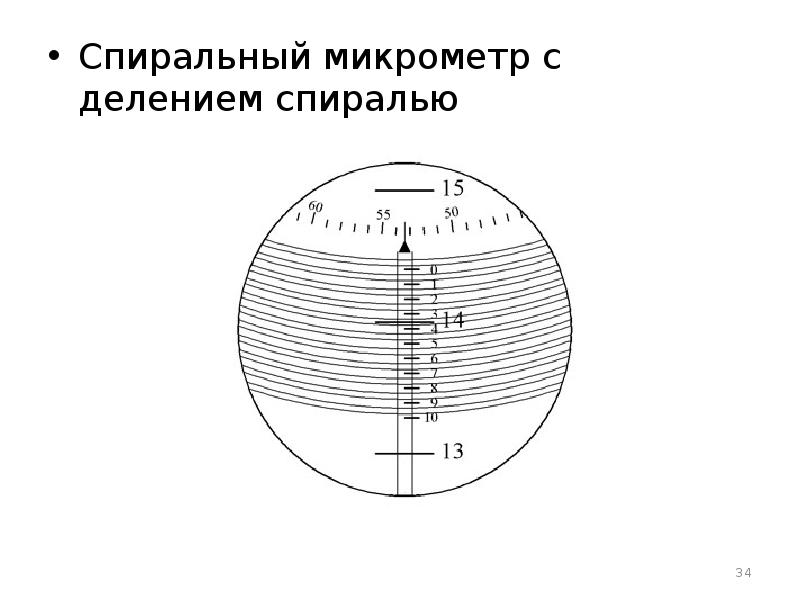

Спиральный микрометр с делением спиралью

Слайд 35

Описание слайда:

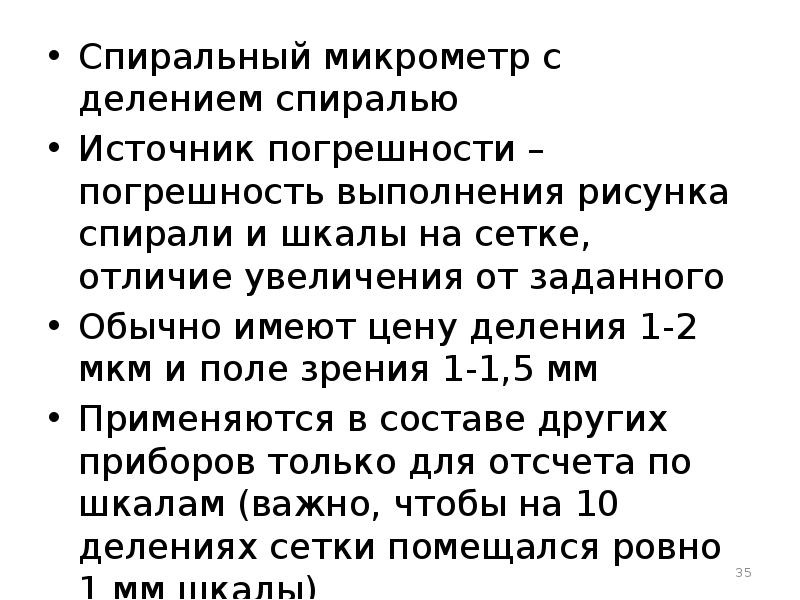

Спиральный микрометр с делением спиралью Источник погрешности – погрешность выполнения рисунка спирали и шкалы на сетке, отличие увеличения от заданного Обычно имеют цену деления 1-2 мкм и поле зрения 1-1,5 мм Применяются в составе других приборов только для отсчета по шкалам (важно, чтобы на 10 делениях сетки помещался ровно 1 мм шкалы)
