Слайд 1

Описание слайда:

AC Analysis Single frequency AC analysis Виды автоматического анализа

Слайд 2

Описание слайда:

AC analysis Автоматический анализ на переменном токе для построения амплитудно-частотных и фазо-частотных характеристик. Доступ: Simulate -> Analyses -> AC analysis Результат в виде графика АЧХ и ФЧХ выбранных величин.

Слайд 3

Описание слайда:

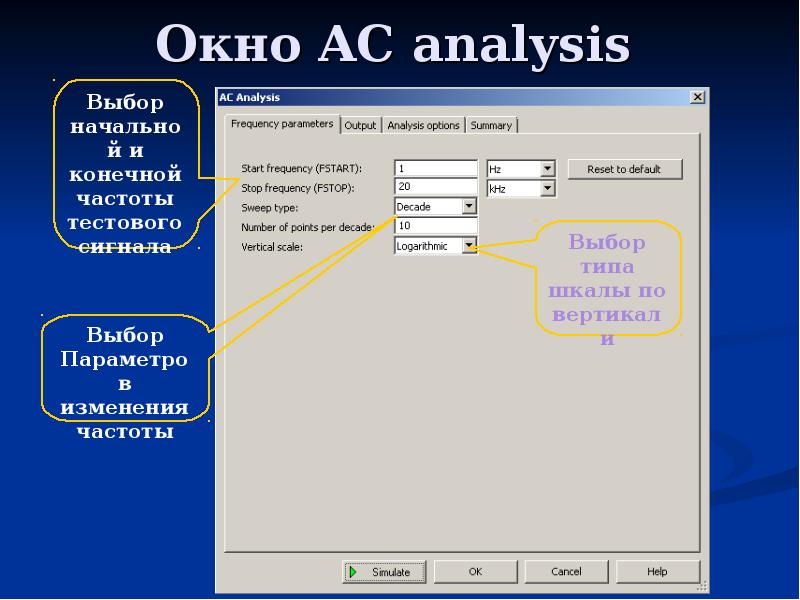

Окно AC analysis

Слайд 4

Описание слайда:

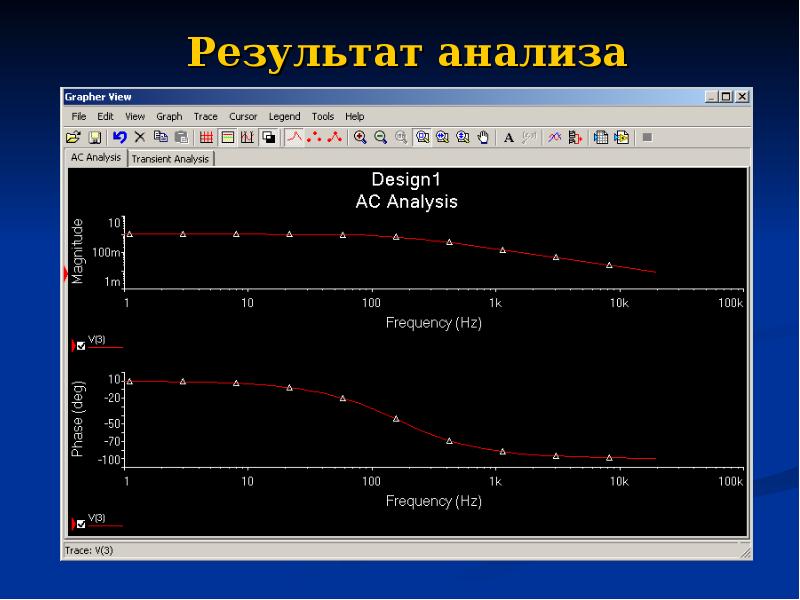

Результат анализа

Слайд 5

Описание слайда:

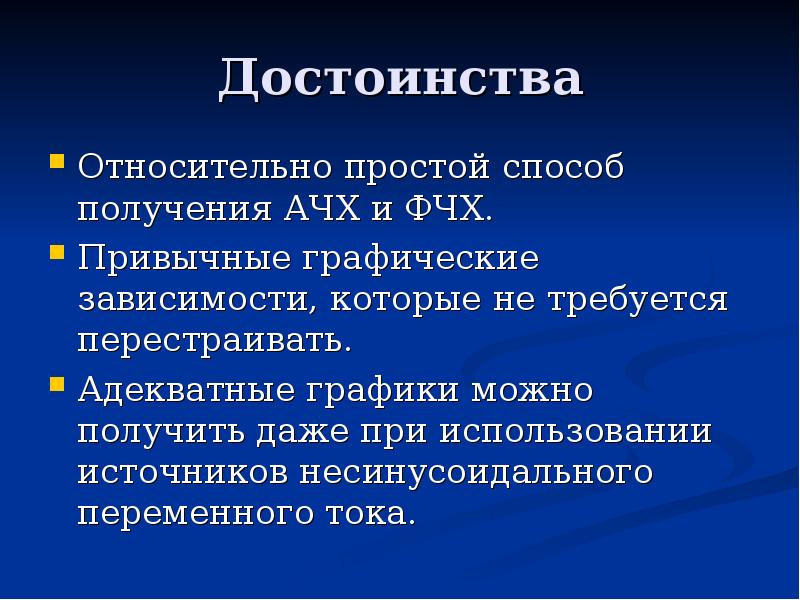

Достоинства Относительно простой способ получения АЧХ и ФЧХ. Привычные графические зависимости, которые не требуется перестраивать. Адекватные графики можно получить даже при использовании источников несинусоидального переменного тока.

Слайд 6

Описание слайда:

* Альтернативные методы получения АЧХ и ФЧХ Использование виртуального измерительного прибора Bode Plotter Доступ: Simulate -> Instruments -> Bode Plotter или на правой панели виртуальных инструментов.

Слайд 7

Описание слайда:

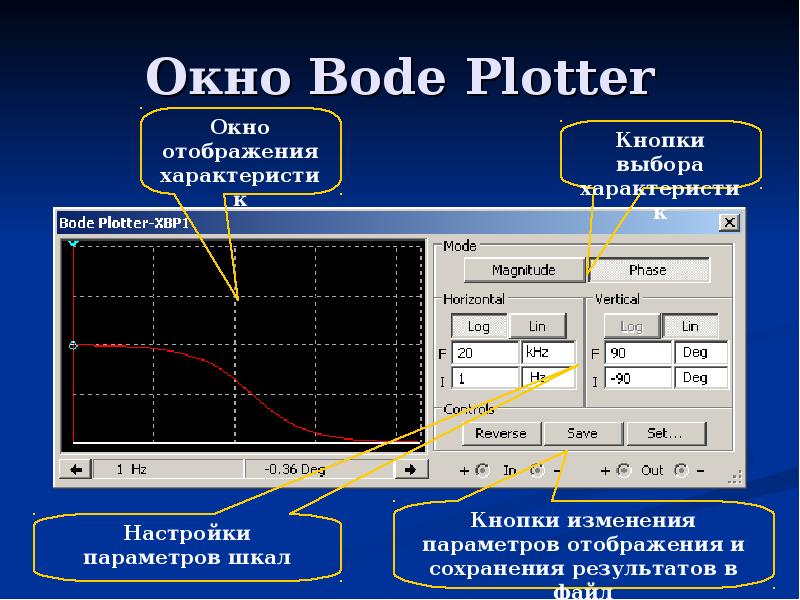

Окно Bode Plotter

Слайд 8

Описание слайда:

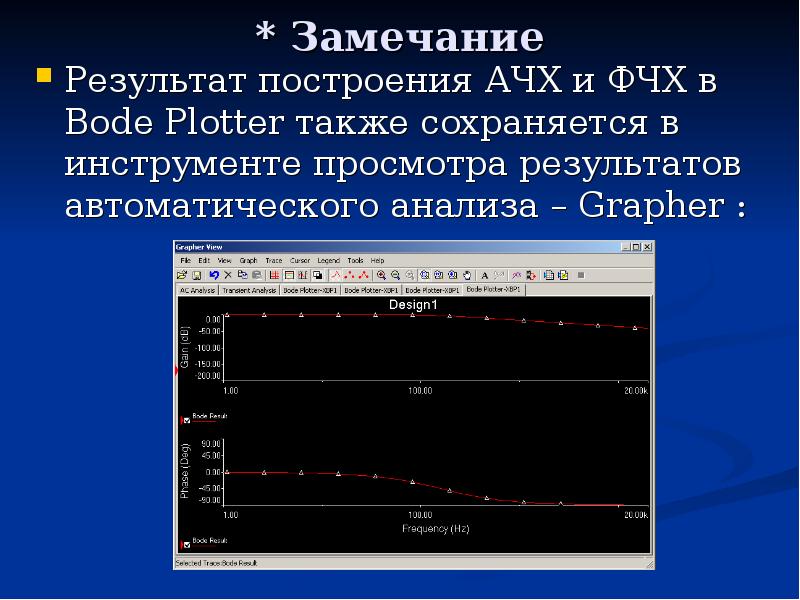

* Замечание Результат построения АЧХ и ФЧХ в Bode Plotter также сохраняется в инструменте просмотра результатов автоматического анализа – Grapher :

Слайд 9

Описание слайда:

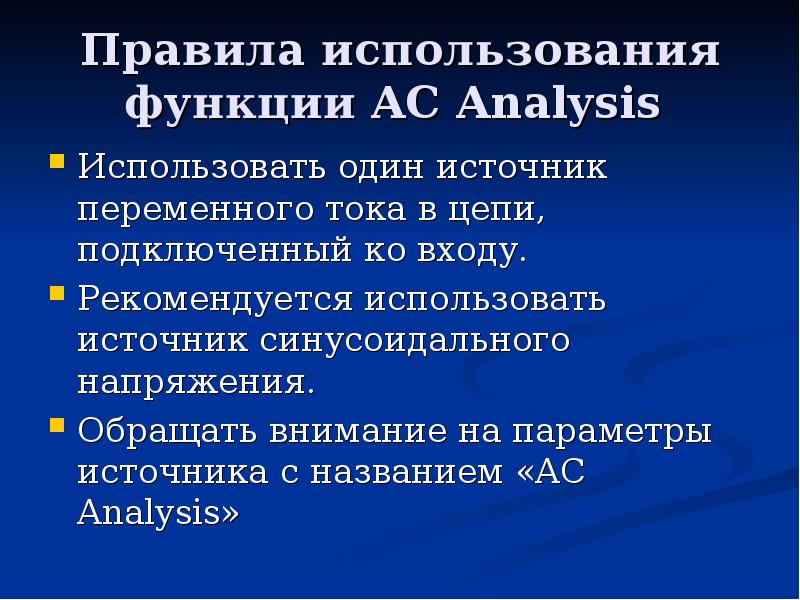

Правила использования функции AC Analysis Использовать один источник переменного тока в цепи, подключенный ко входу. Рекомендуется использовать источник синусоидального напряжения. Обращать внимание на параметры источника с названием «AC Analysis»

Слайд 10

Описание слайда:

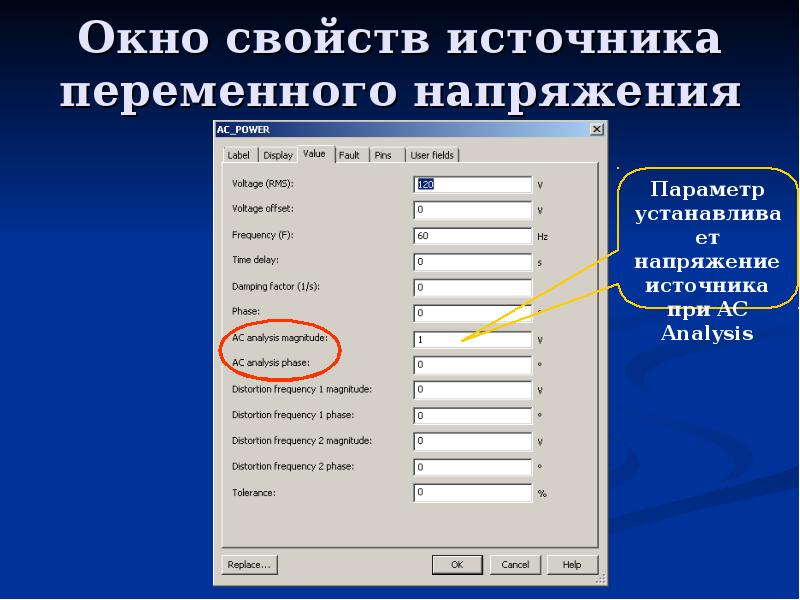

Окно свойств источника переменного напряжения

Слайд 11

Описание слайда:

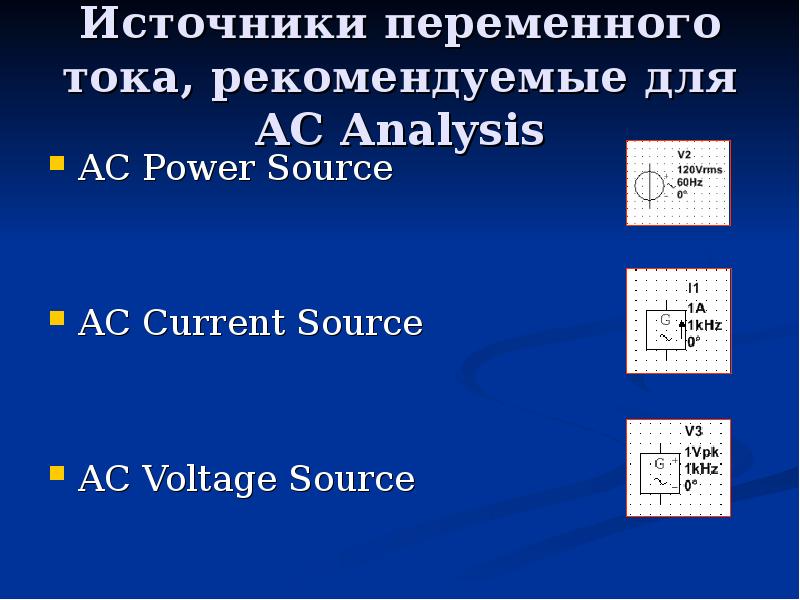

Источники переменного тока, рекомендуемые для AC Analysis AC Power Source AC Current Source AC Voltage Source

Слайд 12

Описание слайда:

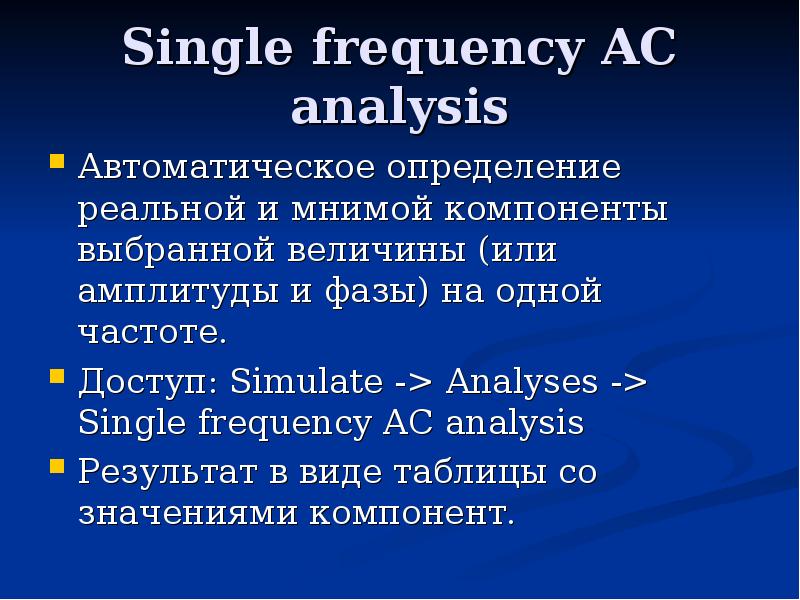

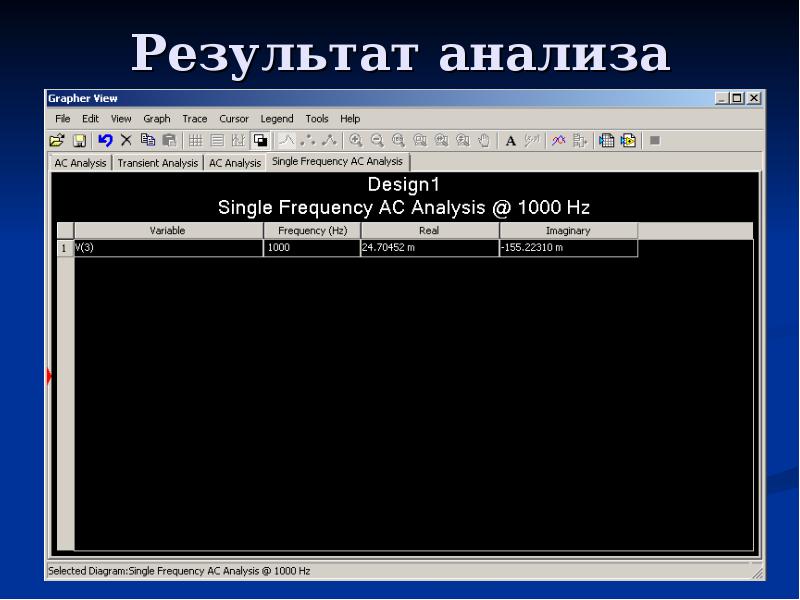

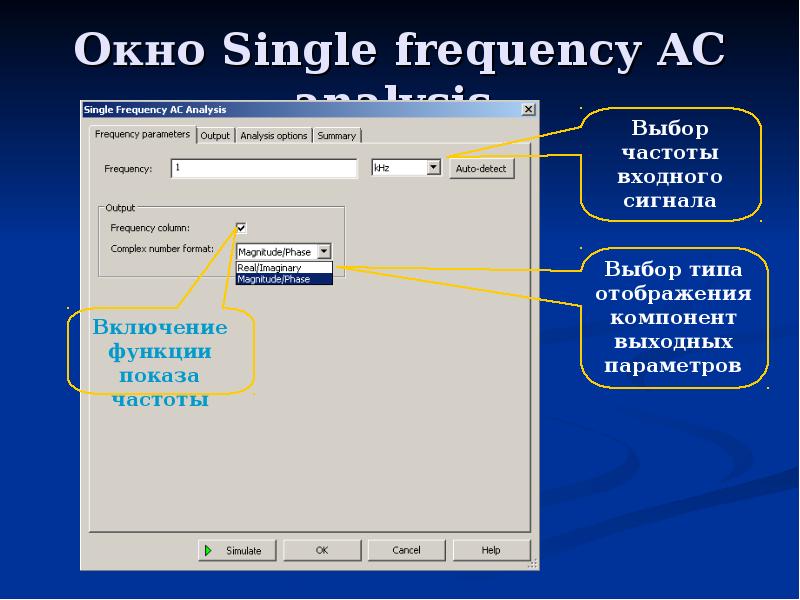

Single frequency AC analysis Автоматическое определение реальной и мнимой компоненты выбранной величины (или амплитуды и фазы) на одной частоте. Доступ: Simulate -> Analyses -> Single frequency AC analysis Результат в виде таблицы со значениями компонент.
