Слайд 1

Описание слайда:

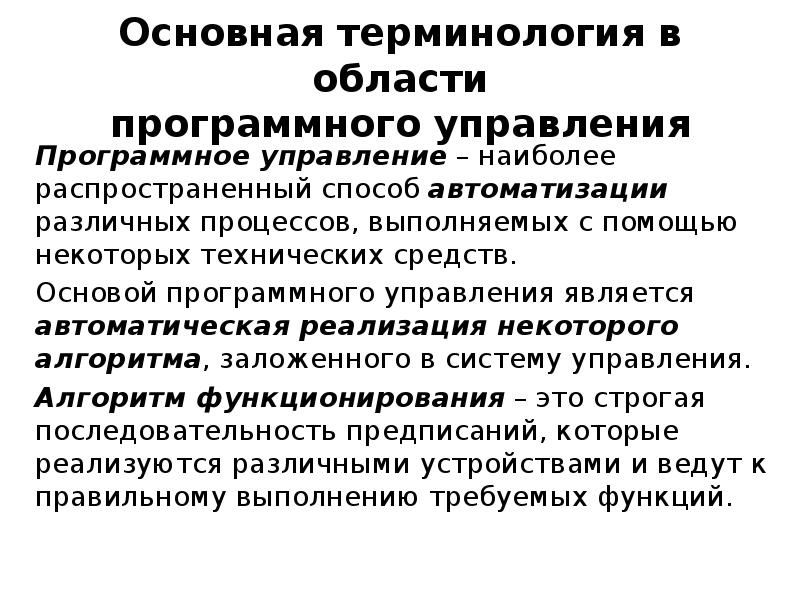

Основная терминология в области программного управления Программное управление – наиболее распространенный способ автоматизации различных процессов, выполняемых с помощью некоторых технических средств. Основой программного управления является автоматическая реализация некоторого алгоритма, заложенного в систему управления. Алгоритм функционирования – это строгая последовательность предписаний, которые реализуются различными устройствами и ведут к правильному выполнению требуемых функций.

Слайд 2

Описание слайда:

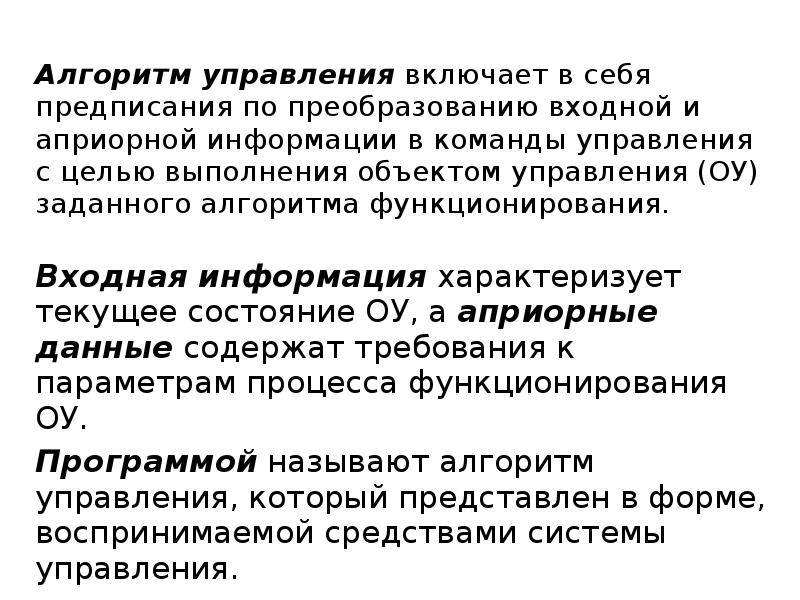

Алгоритм управления включает в себя предписания по преобразованию входной и априорной информации в команды управления с целью выполнения объектом управления (ОУ) заданного алгоритма функционирования. Алгоритм управления включает в себя предписания по преобразованию входной и априорной информации в команды управления с целью выполнения объектом управления (ОУ) заданного алгоритма функционирования.

Слайд 3

Описание слайда:

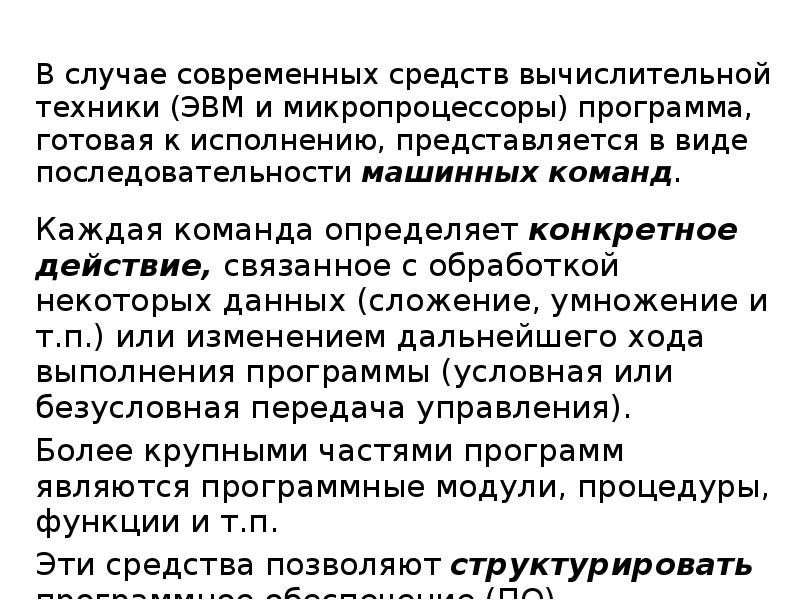

В случае современных средств вычислительной техники (ЭВМ и микропроцессоры) программа, готовая к исполнению, представляется в виде последовательности машинных команд. В случае современных средств вычислительной техники (ЭВМ и микропроцессоры) программа, готовая к исполнению, представляется в виде последовательности машинных команд.

Слайд 4

Описание слайда:

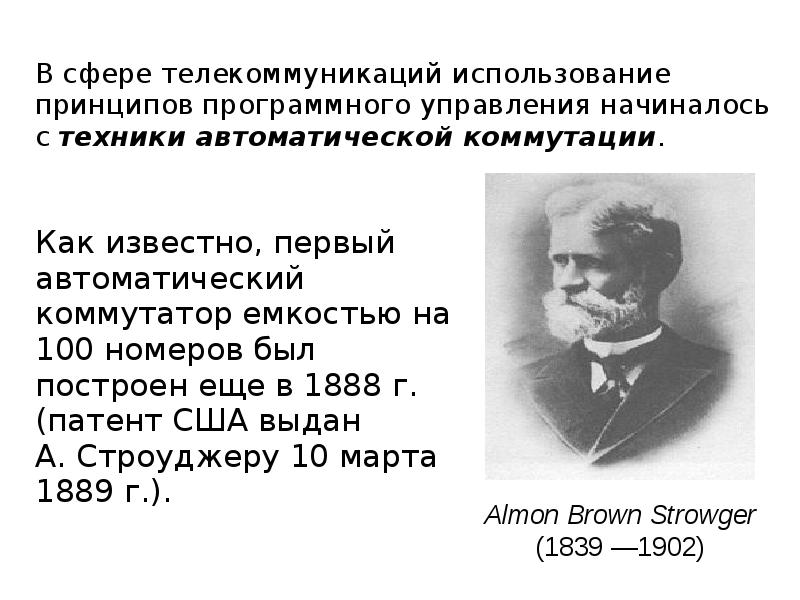

В сфере телекоммуникаций использование принципов программного управления начиналось с техники автоматической коммутации. В сфере телекоммуникаций использование принципов программного управления начиналось с техники автоматической коммутации.

Слайд 5

Описание слайда:

Декадно-шаговый искатель ДШИ-100

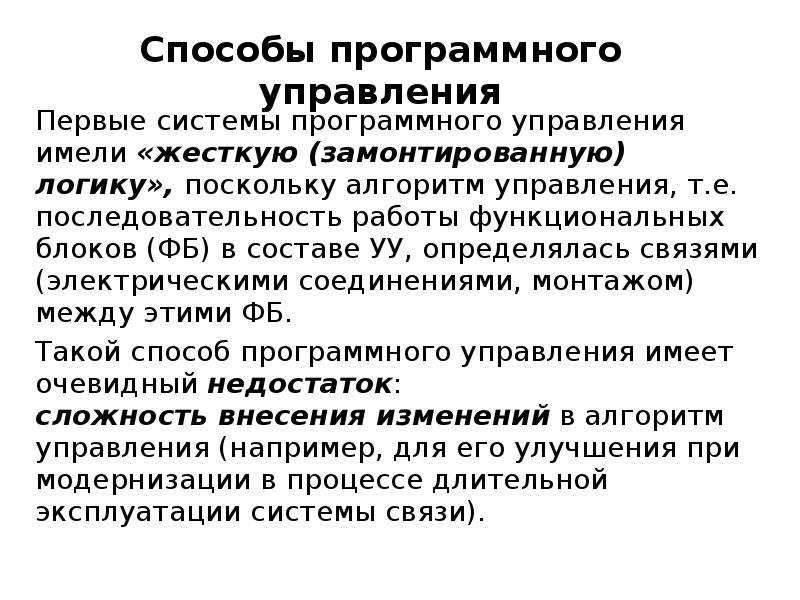

Слайд 6

Описание слайда:

Способы программного управления Первые системы программного управления имели «жесткую (замонтированную) логику», поскольку алгоритм управления, т.е. последовательность работы функциональных блоков (ФБ) в составе УУ, определялась связями (электрическими соединениями, монтажом) между этими ФБ. Такой способ программного управления имеет очевидный недостаток: сложность внесения изменений в алгоритм управления (например, для его улучшения при модернизации в процессе длительной эксплуатации системы связи).

Слайд 7

Описание слайда:

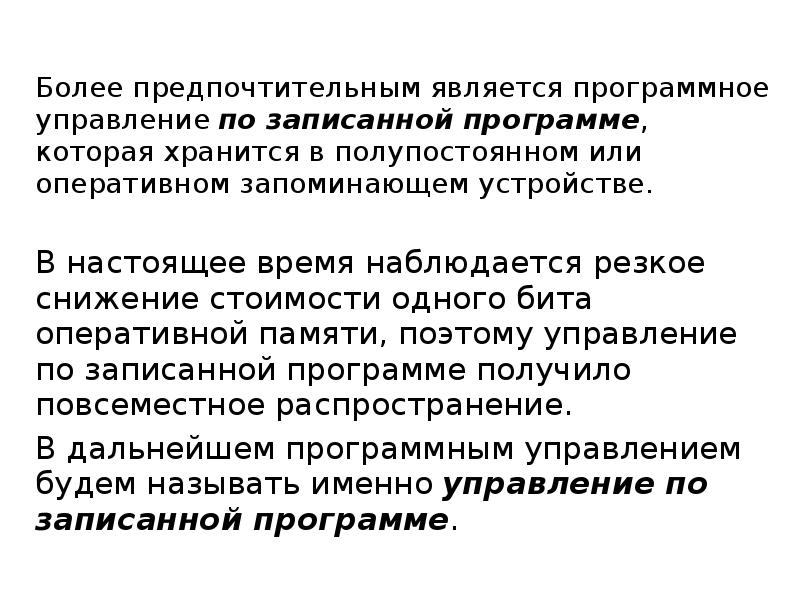

Более предпочтительным является программное управление по записанной программе, которая хранится в полупостоянном или оперативном запоминающем устройстве. Более предпочтительным является программное управление по записанной программе, которая хранится в полупостоянном или оперативном запоминающем устройстве.

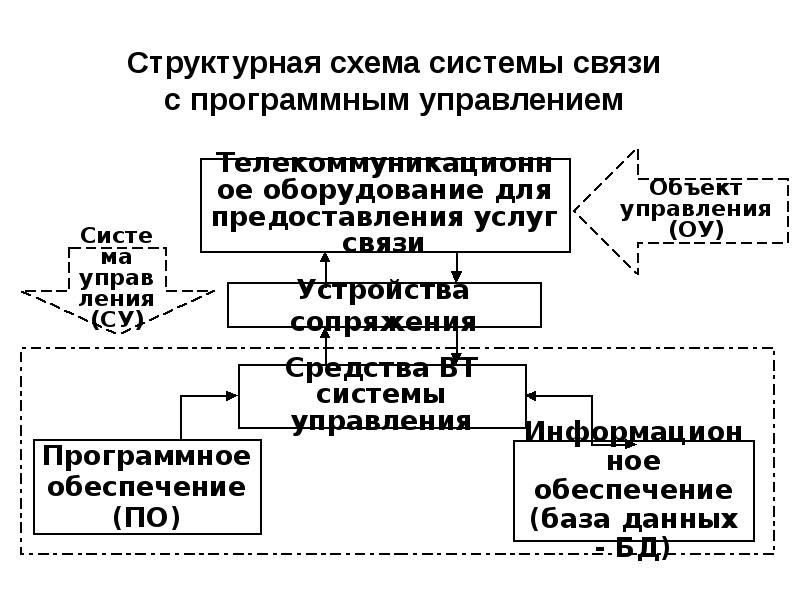

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

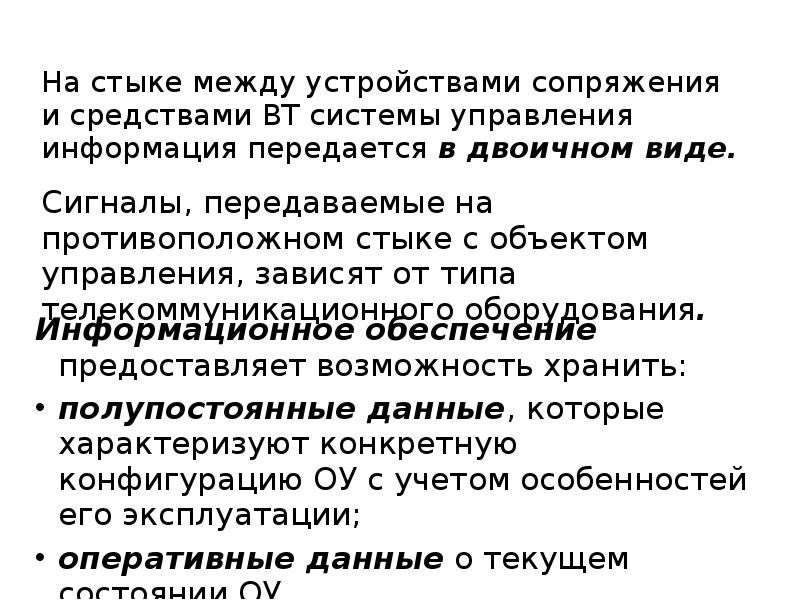

На стыке между устройствами сопряжения и средствами ВТ системы управления информация передается в двоичном виде. На стыке между устройствами сопряжения и средствами ВТ системы управления информация передается в двоичном виде.

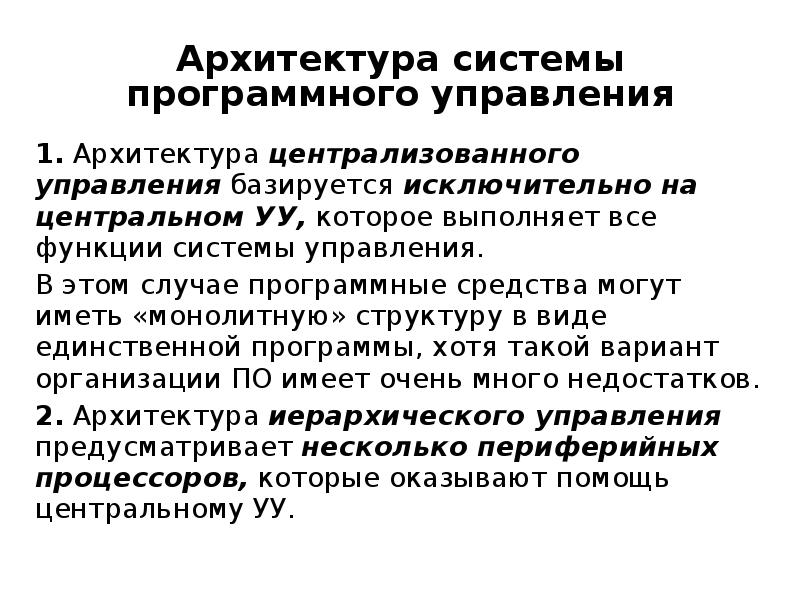

Слайд 10

Описание слайда:

Архитектура системы программного управления 1. Архитектура централизованного управления базируется исключительно на центральном УУ, которое выполняет все функции системы управления. В этом случае программные средства могут иметь «монолитную» структуру в виде единственной программы, хотя такой вариант организации ПО имеет очень много недостатков. 2. Архитектура иерархического управления предусматривает несколько периферийных процессоров, которые оказывают помощь центральному УУ.

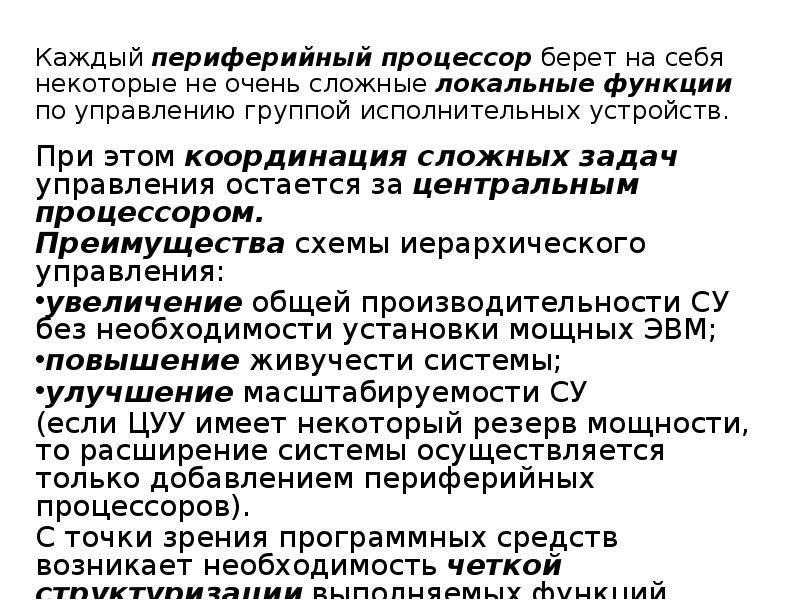

Слайд 11

Описание слайда:

Каждый периферийный процессор берет на себя некоторые не очень сложные локальные функции по управлению группой исполнительных устройств. Каждый периферийный процессор берет на себя некоторые не очень сложные локальные функции по управлению группой исполнительных устройств.

Слайд 12

Описание слайда:

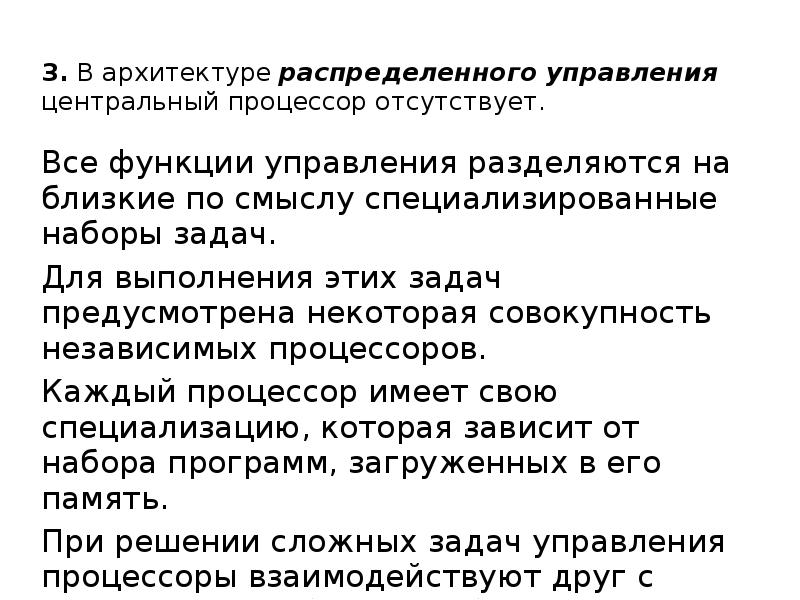

3. В архитектуре распределенного управления центральный процессор отсутствует. 3. В архитектуре распределенного управления центральный процессор отсутствует.

Слайд 13

Описание слайда:

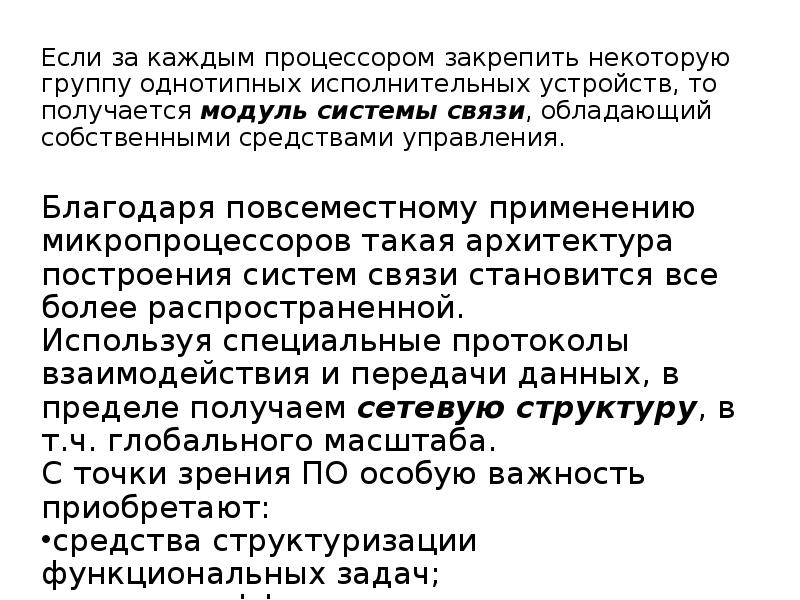

Если за каждым процессором закрепить некоторую группу однотипных исполнительных устройств, то получается модуль системы связи, обладающий собственными средствами управления. Если за каждым процессором закрепить некоторую группу однотипных исполнительных устройств, то получается модуль системы связи, обладающий собственными средствами управления.
