Слайд 1

Описание слайда:

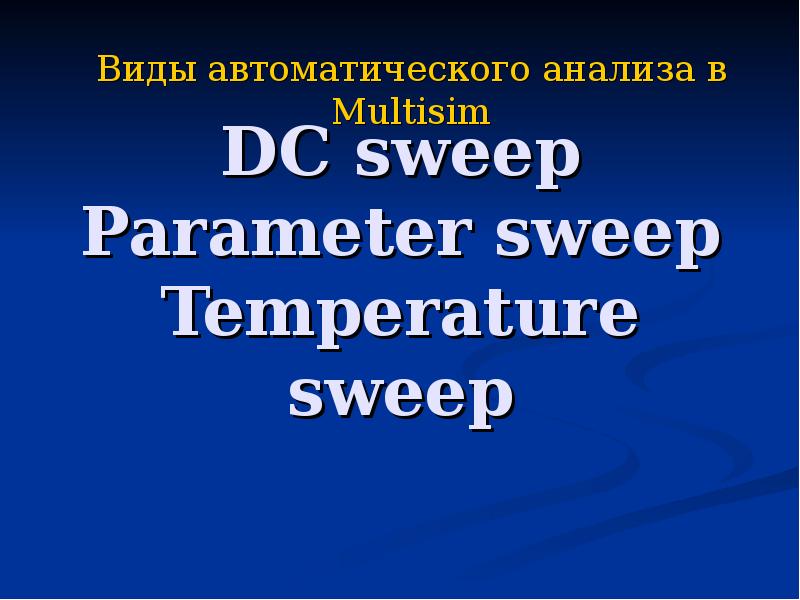

DC sweep Parameter sweep Temperature sweep Виды автоматического анализа в Multisim

Слайд 2

Описание слайда:

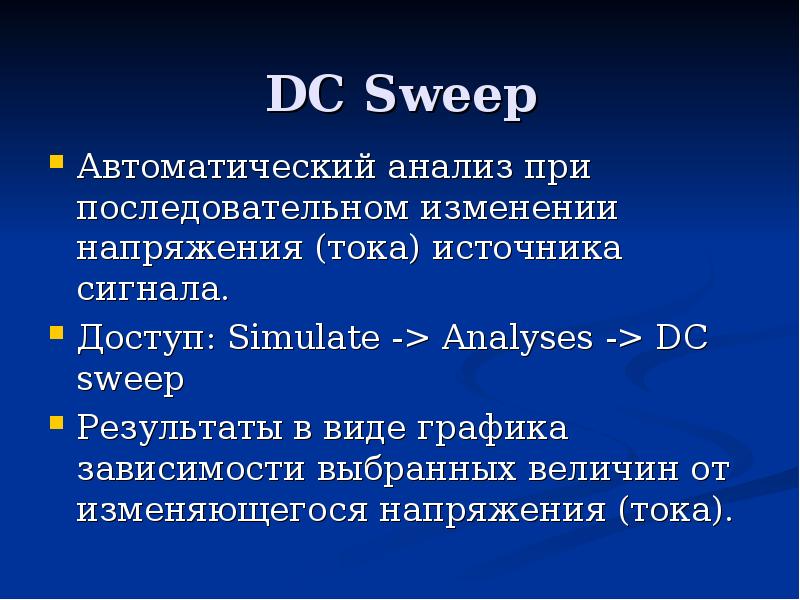

DC Sweep Автоматический анализ при последовательном изменении напряжения (тока) источника сигнала. Доступ: Simulate -> Analyses -> DC sweep Результаты в виде графика зависимости выбранных величин от изменяющегося напряжения (тока).

Слайд 3

Описание слайда:

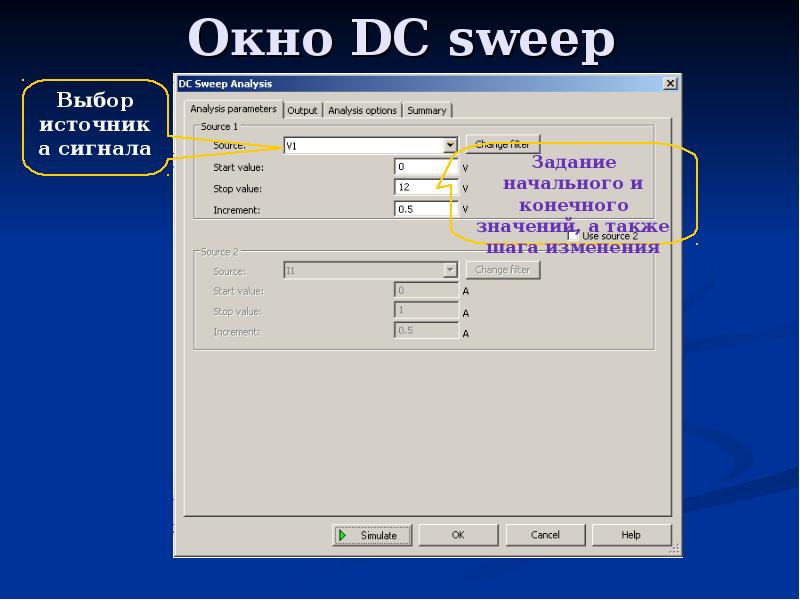

Окно DC sweep

Слайд 4

Описание слайда:

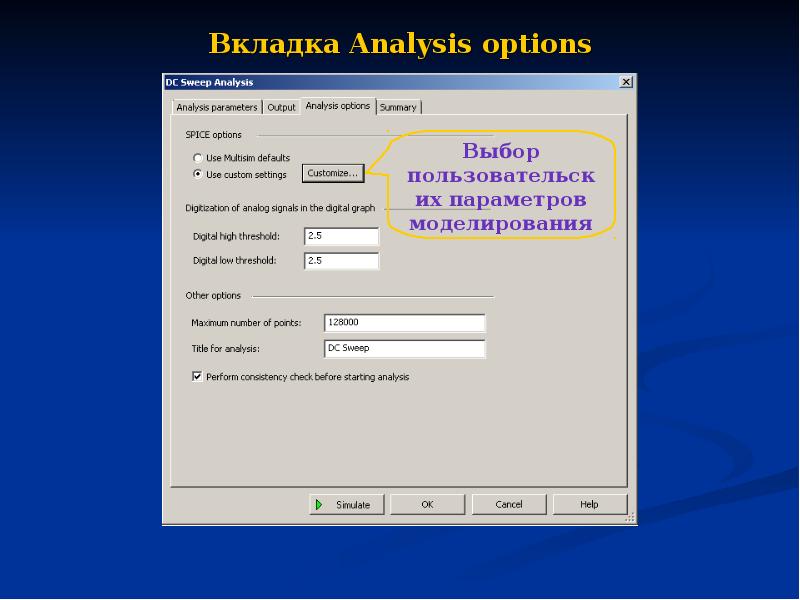

Вкладка Analysis options

Слайд 5

Описание слайда:

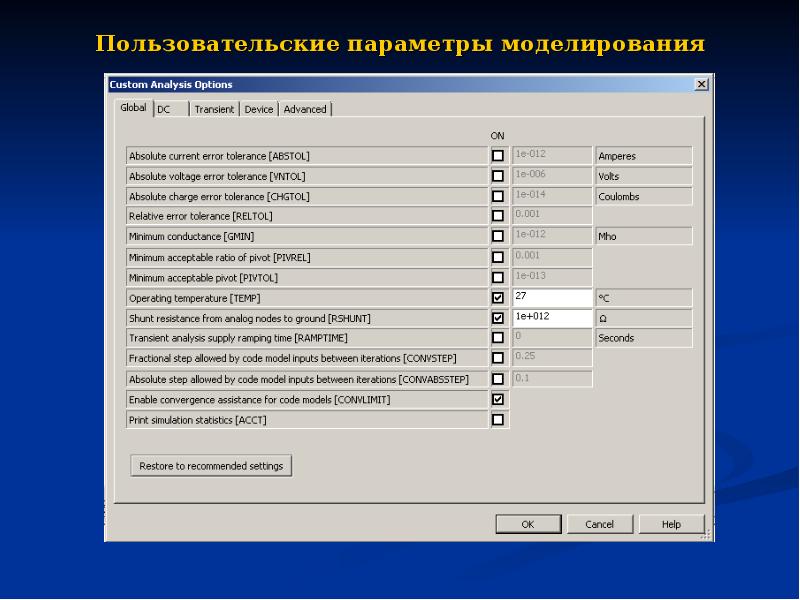

Пользовательские параметры моделирования

Слайд 6

Описание слайда:

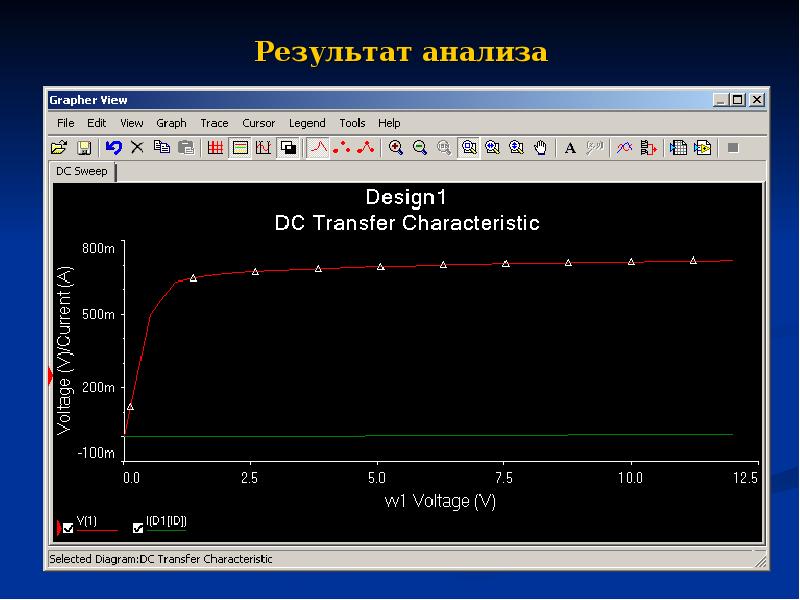

Результат анализа

Слайд 7

Описание слайда:

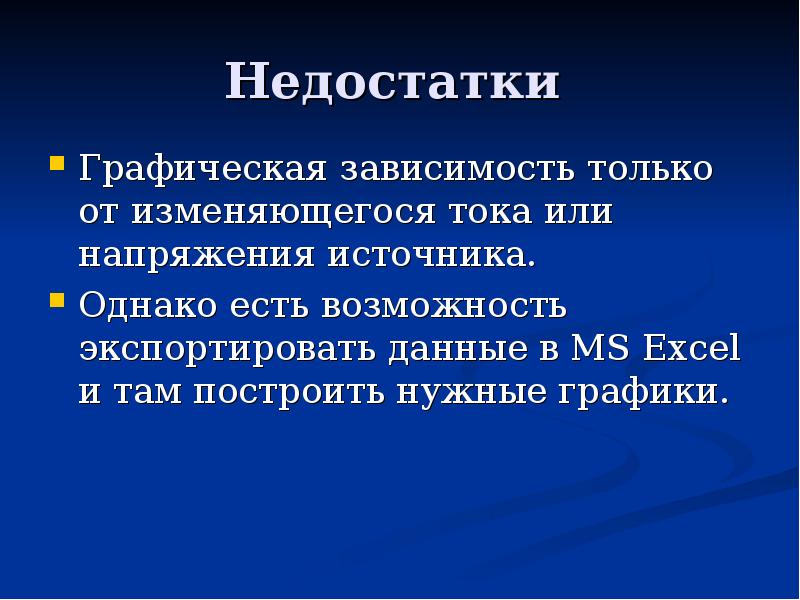

Недостатки Графическая зависимость только от изменяющегося тока или напряжения источника. Однако есть возможность экспортировать данные в MS Excel и там построить нужные графики.

Слайд 8

Описание слайда:

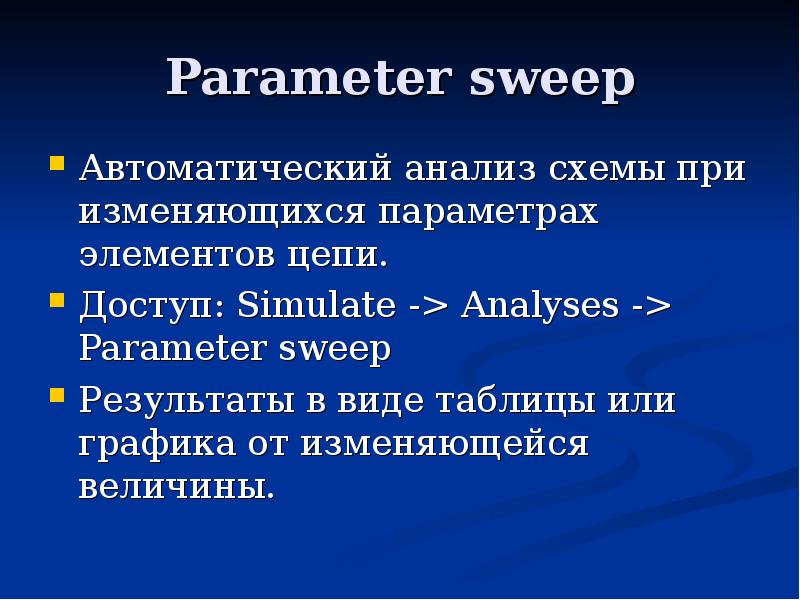

Parameter sweep Автоматический анализ схемы при изменяющихся параметрах элементов цепи. Доступ: Simulate -> Analyses -> Parameter sweep Результаты в виде таблицы или графика от изменяющейся величины.

Слайд 9

Описание слайда:

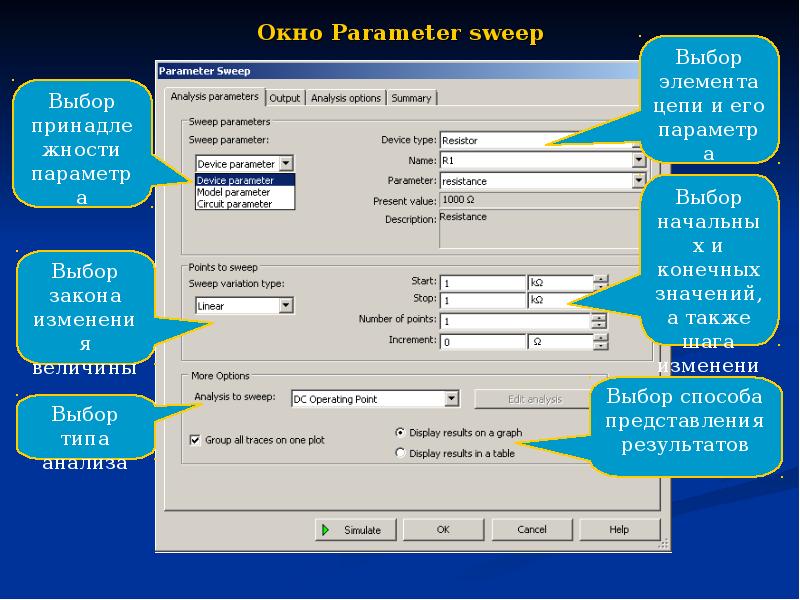

Окно Parameter sweep

Слайд 10

Описание слайда:

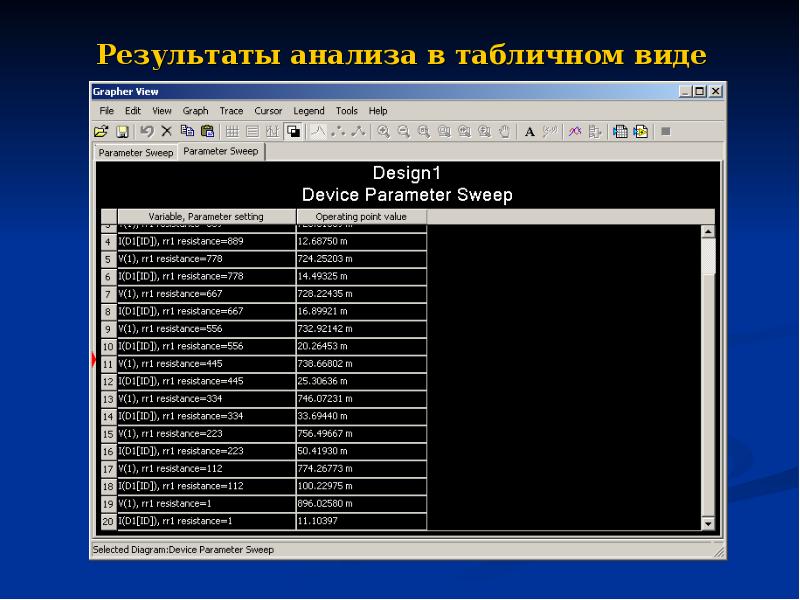

Результаты анализа в табличном виде

Слайд 11

Описание слайда:

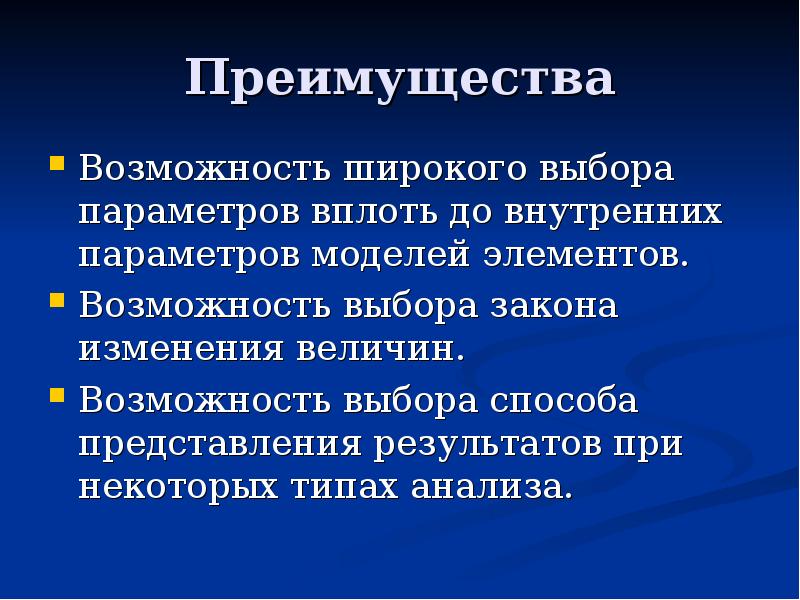

Преимущества Возможность широкого выбора параметров вплоть до внутренних параметров моделей элементов. Возможность выбора закона изменения величин. Возможность выбора способа представления результатов при некоторых типах анализа.

Слайд 12

Описание слайда:

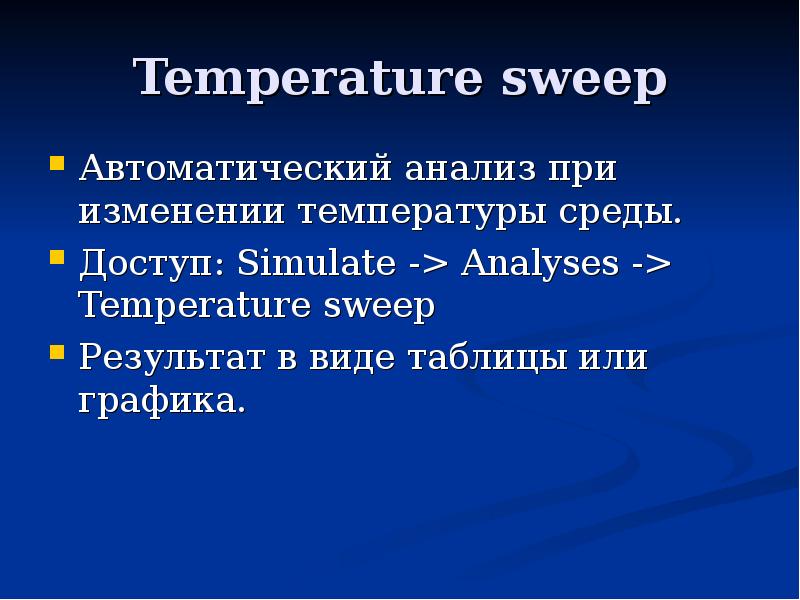

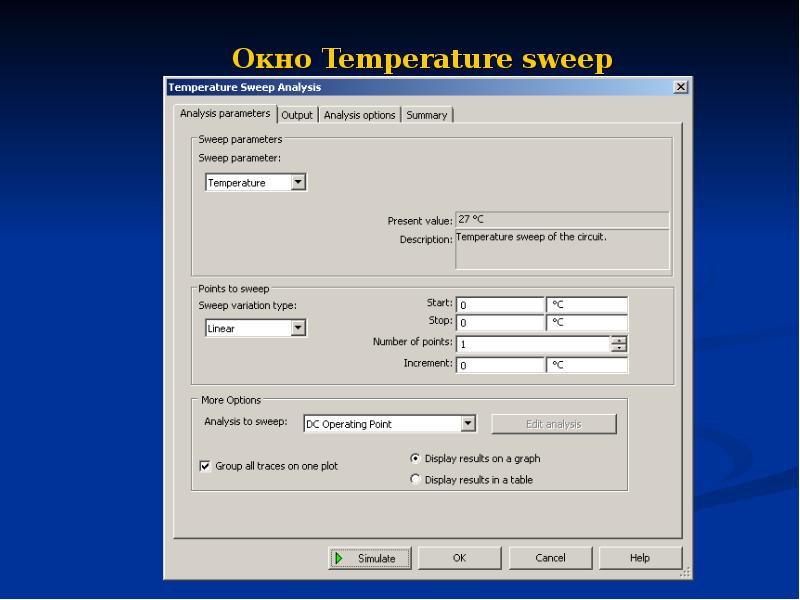

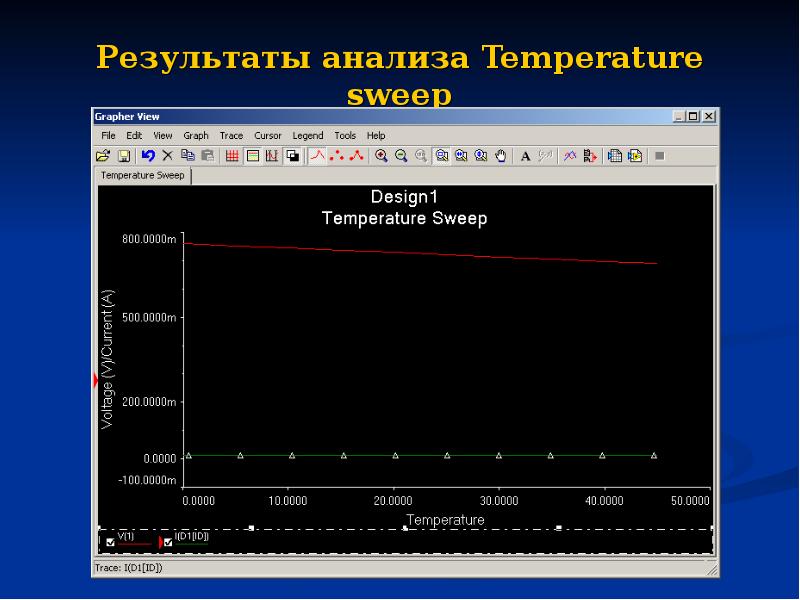

Temperature sweep Автоматический анализ при изменении температуры среды. Доступ: Simulate -> Analyses -> Temperature sweep Результат в виде таблицы или графика.
