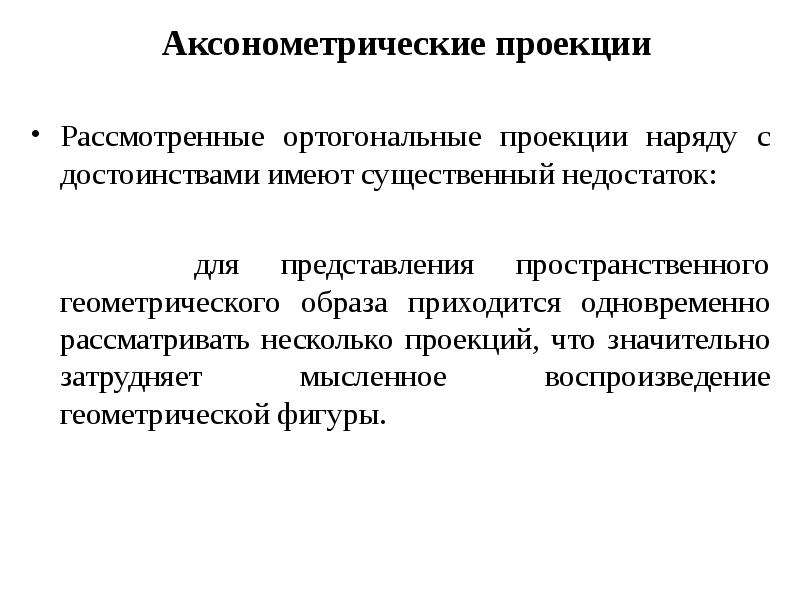

Аксонометрические проекции Рассмотренные ортогональные проекции наряду с достоинствами имеют существенный недостаток: для представления пространственного геометрического образа приходится одновременно рассматривать несколько проекций, что значительно затрудняет мысленное воспроизведение геометрической фигуры.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

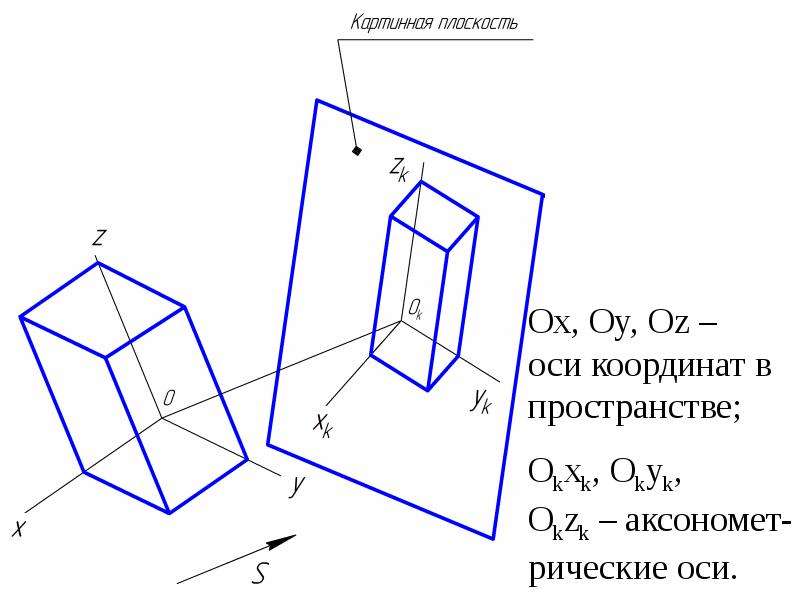

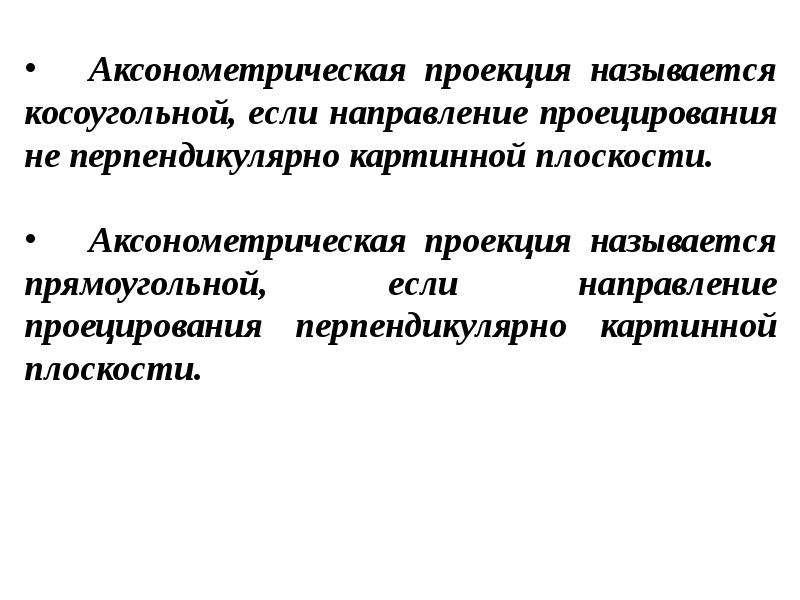

Способ аксонометрического проецирования состоит в том, что данная фигура вместе с осями прямоугольных координат, к которым она отнесена в пространстве, параллельно проецируется на некоторую плоскость (картинную плоскость). Способ аксонометрического проецирования состоит в том, что данная фигура вместе с осями прямоугольных координат, к которым она отнесена в пространстве, параллельно проецируется на некоторую плоскость (картинную плоскость).

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

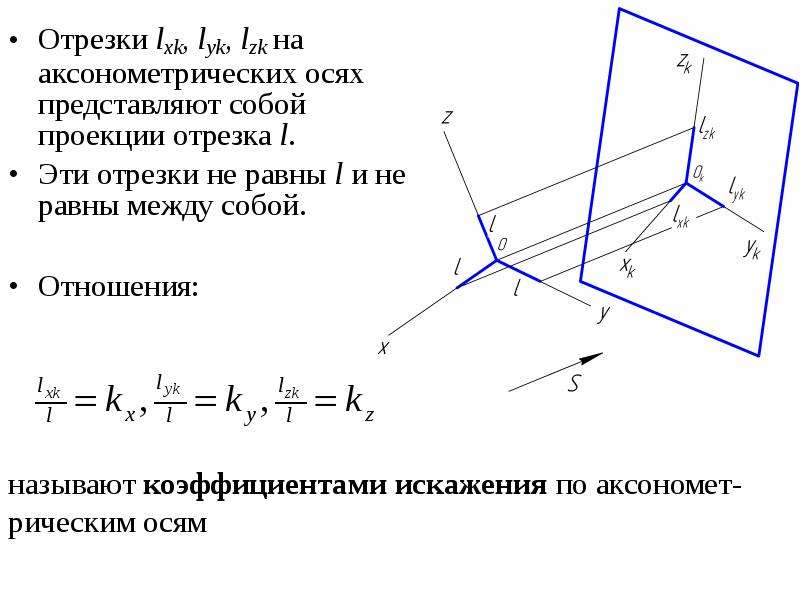

Отрезки lxk, lyk, lzk на аксонометрических осях представляют собой проекции отрезка l. Отрезки lxk, lyk, lzk на аксонометрических осях представляют собой проекции отрезка l. Эти отрезки не равны l и не равны между собой. Отношения:

Слайд 6

Описание слайда:

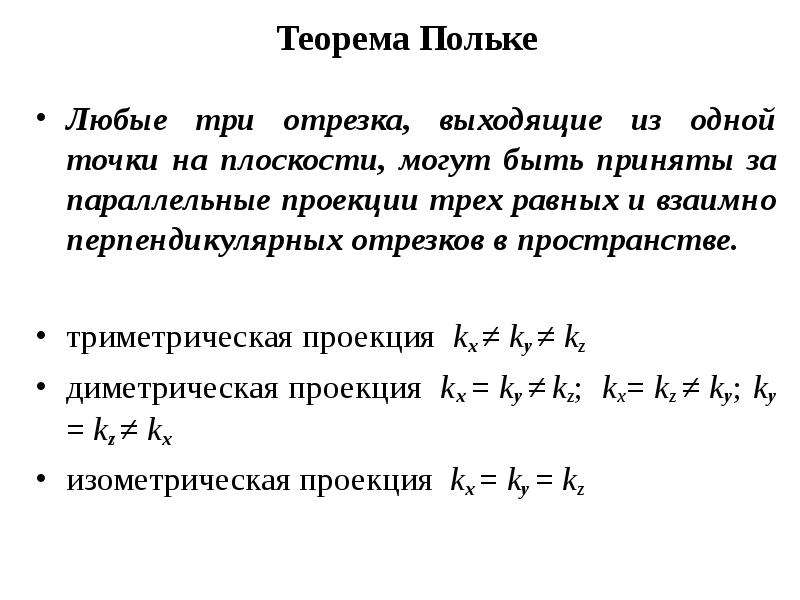

Теорема Польке Любые три отрезка, выходящие из одной точки на плоскости, могут быть приняты за параллельные проекции трех равных и взаимно перпендикулярных отрезков в пространстве. триметрическая проекция kx ≠ ky ≠ kz диметрическая проекция kx = ky ≠ kz; kx= kz ≠ ky; ky = kz ≠ kx изометрическая проекция kx = kу = kz

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

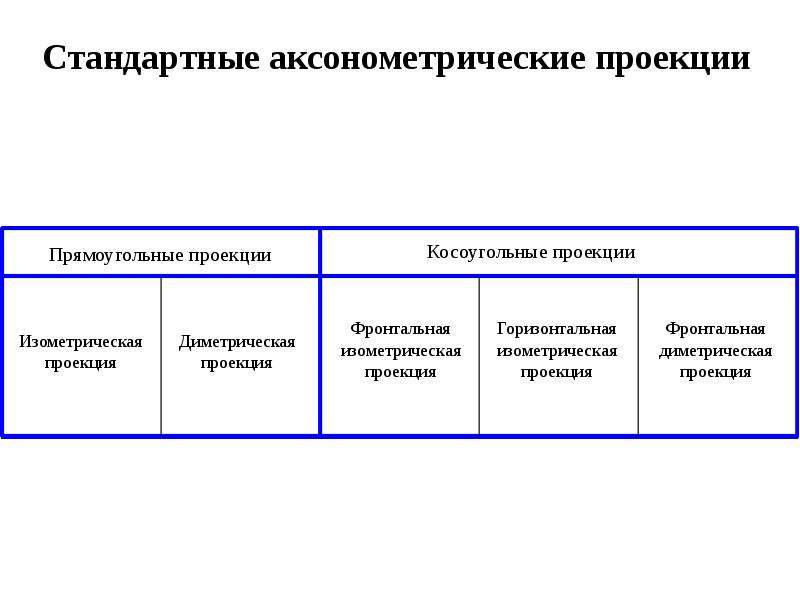

Стандартные аксонометрические проекции

Слайд 9

Описание слайда:

Преимущество косоугольных аксонометрических проекций в том, что при определенных условиях окружность проецируется без искажения. Преимущество косоугольных аксонометрических проекций в том, что при определенных условиях окружность проецируется без искажения.

Слайд 10

Описание слайда:

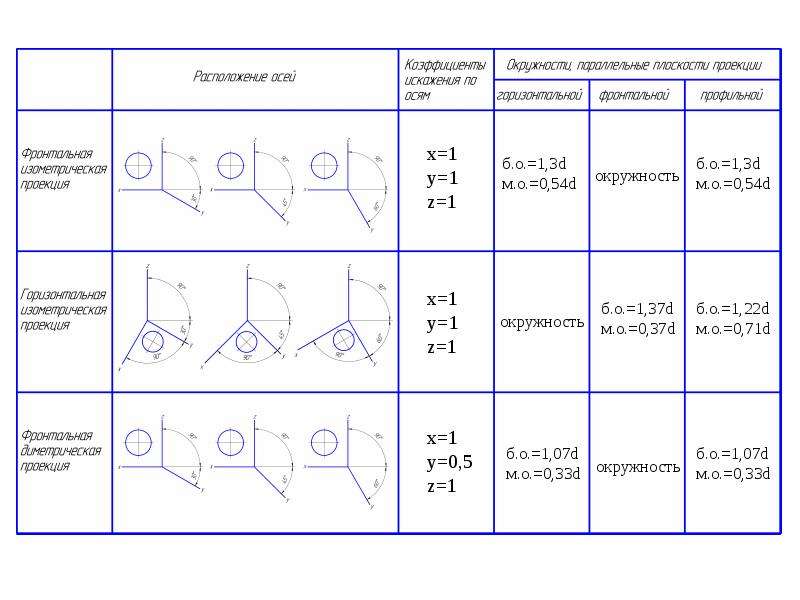

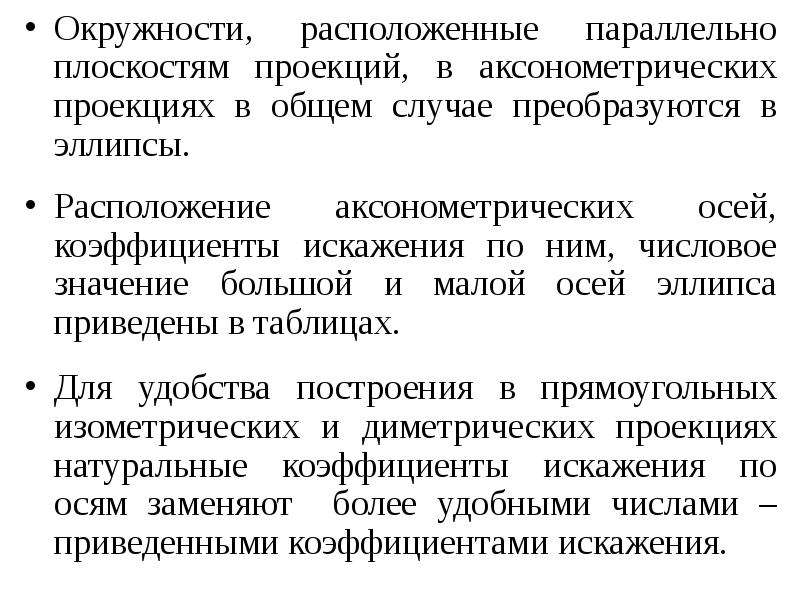

Окружности, расположенные параллельно плоскостям проекций, в аксонометрических проекциях в общем случае преобразуются в эллипсы. Окружности, расположенные параллельно плоскостям проекций, в аксонометрических проекциях в общем случае преобразуются в эллипсы. Расположение аксонометрических осей, коэффициенты искажения по ним, числовое значение большой и малой осей эллипса приведены в таблицах. Для удобства построения в прямоугольных изометрических и диметрических проекциях натуральные коэффициенты искажения по осям заменяют более удобными числами – приведенными коэффициентами искажения.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

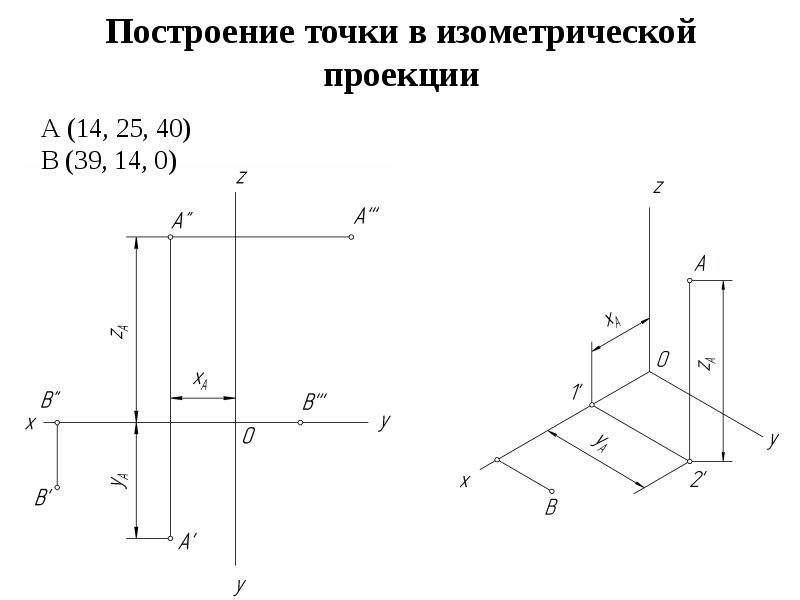

Построение точки в изометрической проекции

Слайд 14

Описание слайда:

Построение окружности в изометрической проекции Окружность диаметром 50 мм АВ = 1,22d – большая ось = 61 мм СD = 0,71d – малая ось = 35,5 мм MN = d = 50 мм EF = d = 50 мм

Слайд 15

Описание слайда:

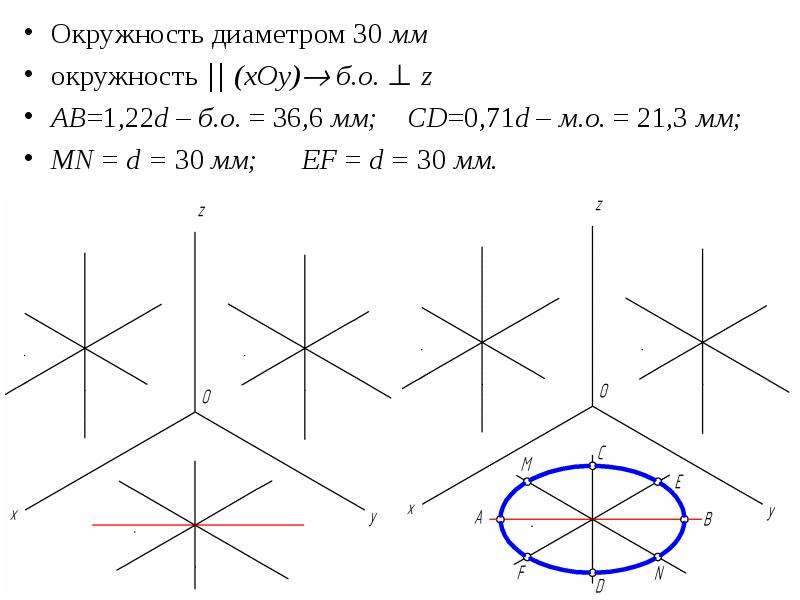

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOy) б.о. ⊥ z АВ=1,22d – б.о. = 36,6 мм; СD=0,71d – м.о. = 21,3 мм; MN = d = 30 мм; EF = d = 30 мм.

Слайд 16

Описание слайда:

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOz)  б.о. ⊥ y АВ=1,22d – б.о. = 36,6 мм; СD=0,71d – м.о. = 21,3 мм; MN = d = 30 мм; EF = d = 30 мм.

Слайд 17

Описание слайда:

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (yOz)  б.о. ⊥ x АВ=1,22d – б.о. = 36,6 мм; СD=0,71d – м.о. = 21,3 мм; MN = d = 30 мм; EF = d = 30 мм.

Слайд 18

Описание слайда:

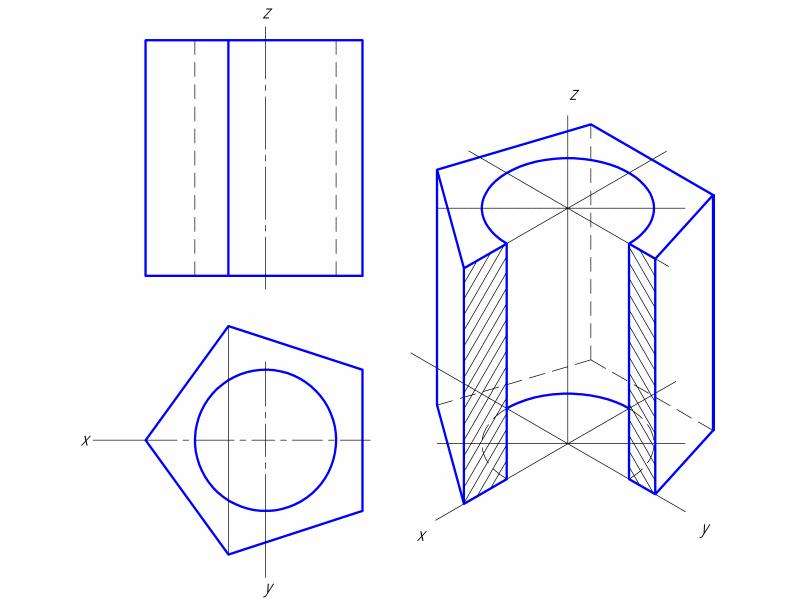

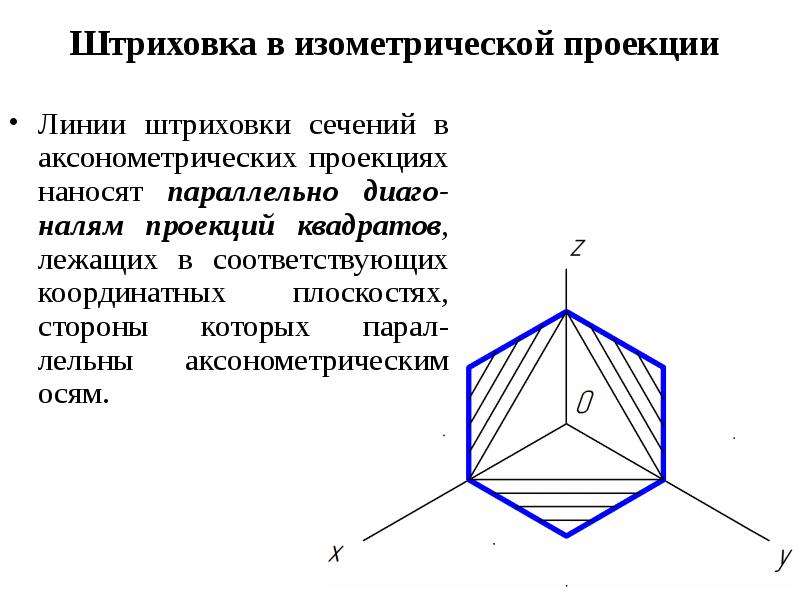

Штриховка в изометрической проекции Линии штриховки сечений в аксонометрических проекциях наносят параллельно диаго-налям проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых парал-лельны аксонометрическим осям.

Слайд 19

Описание слайда:

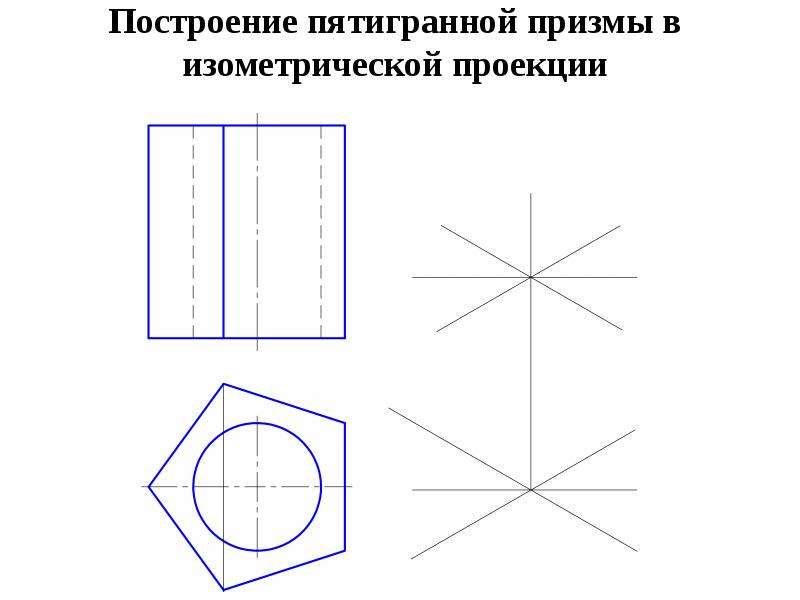

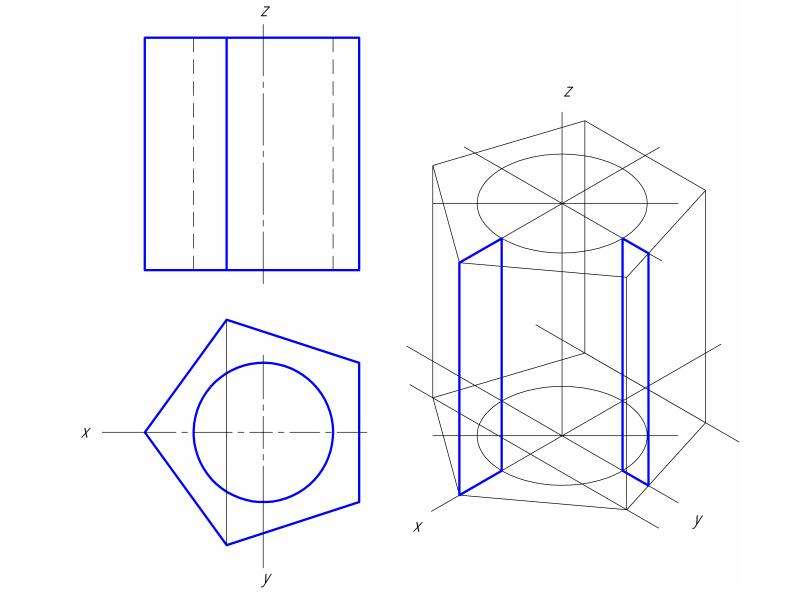

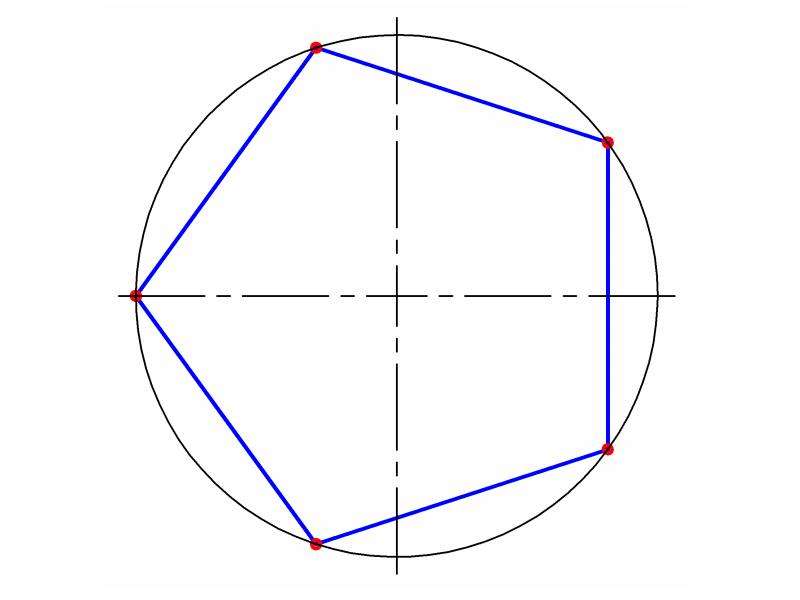

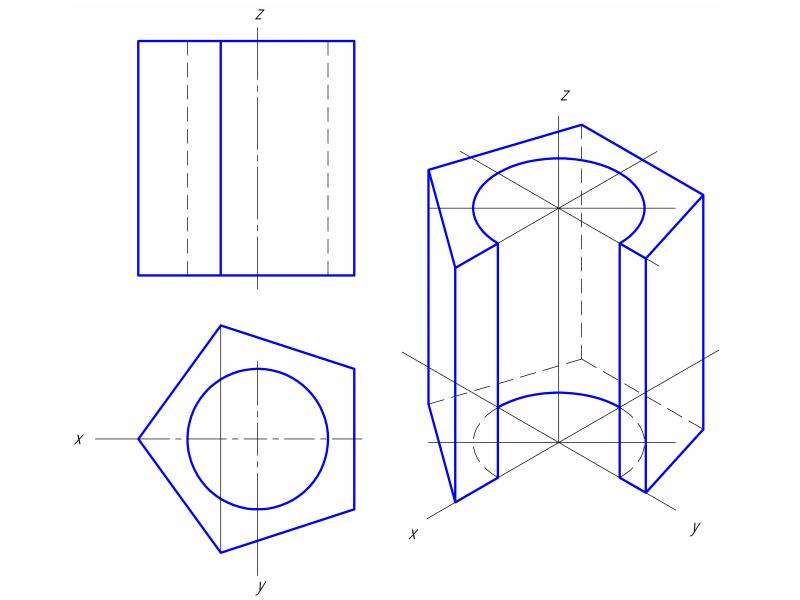

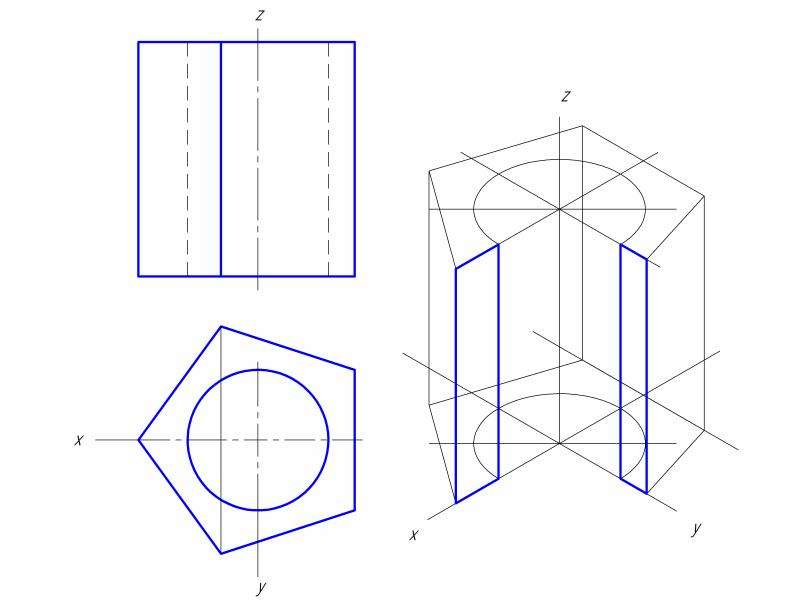

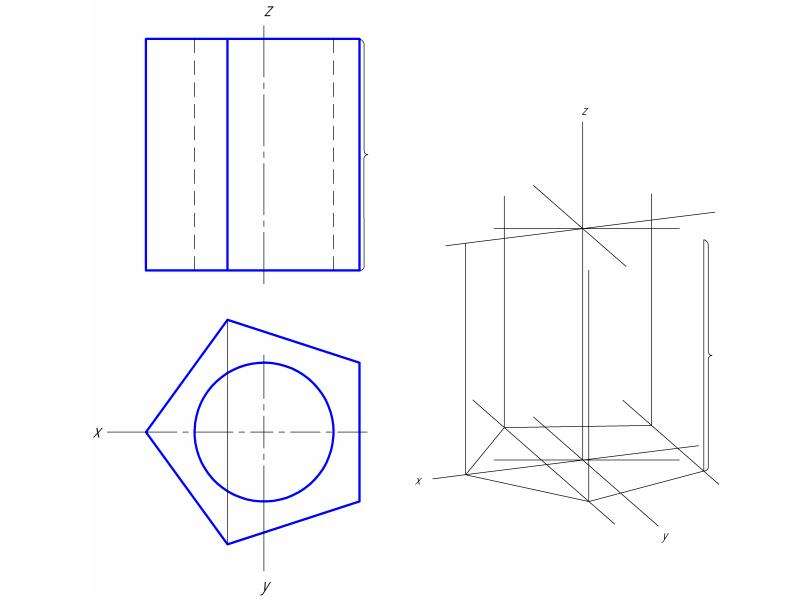

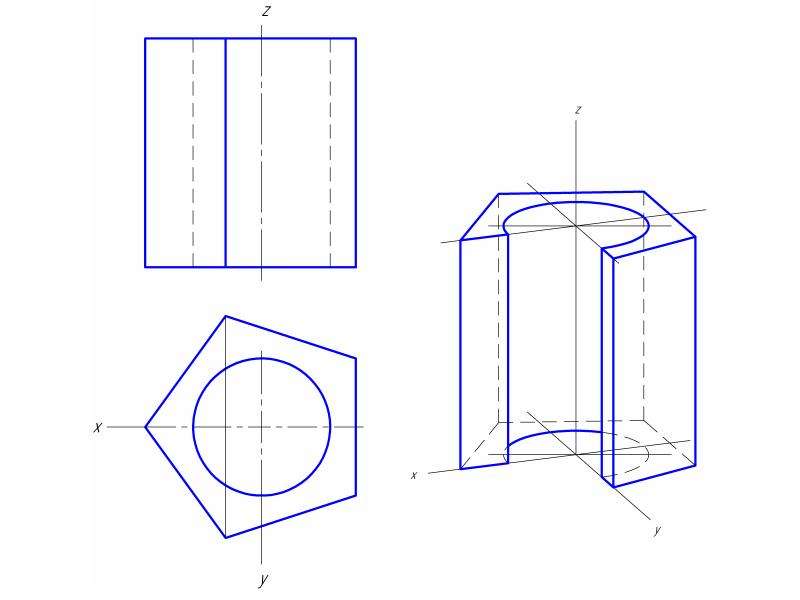

Построение пятигранной призмы в изометрической проекции

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

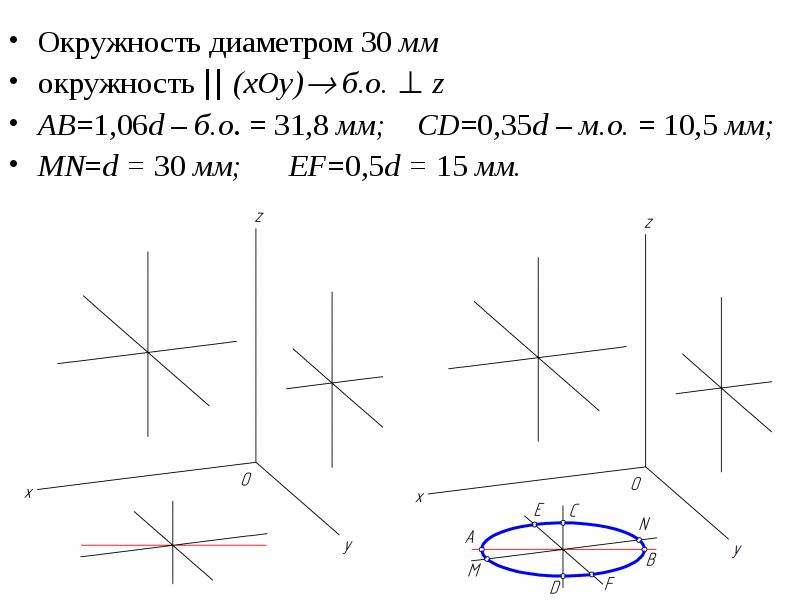

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOy) б.о. ⊥ z АВ=1,06d – б.о. = 31,8 мм; СD=0,35d – м.о. = 10,5 мм; MN=d = 30 мм; EF=0,5d = 15 мм.

Слайд 31

Описание слайда:

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (yOz)  б.о. ⊥ x АВ=1,06d – б.о. = 31,8 мм; СD=0,35d – м.о. = 10,5 мм; MN=d = 30 мм; EF=0,5d = 15 мм.

Слайд 32

Описание слайда:

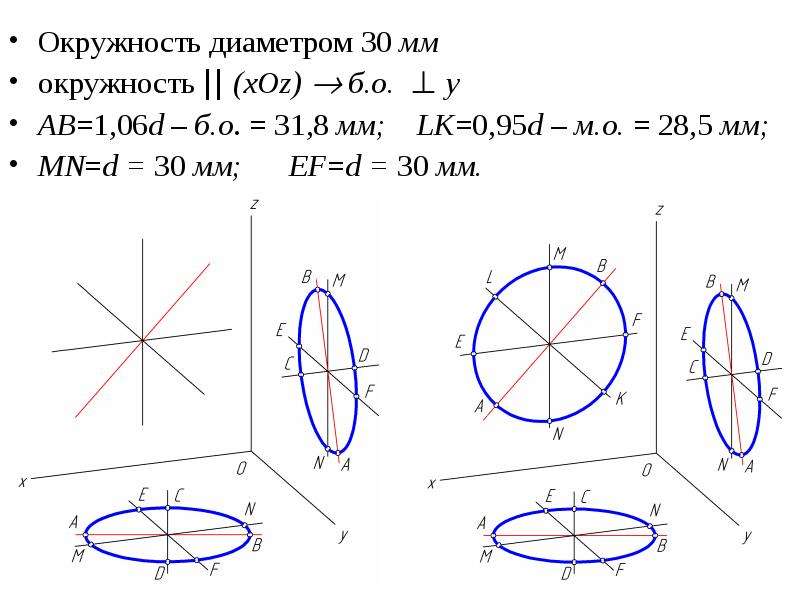

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOz)  б.о. ⊥ y АВ=1,06d – б.о. = 31,8 мм; LK=0,95d – м.о. = 28,5 мм; MN=d = 30 мм; EF=d = 30 мм.

Слайд 33

Описание слайда:

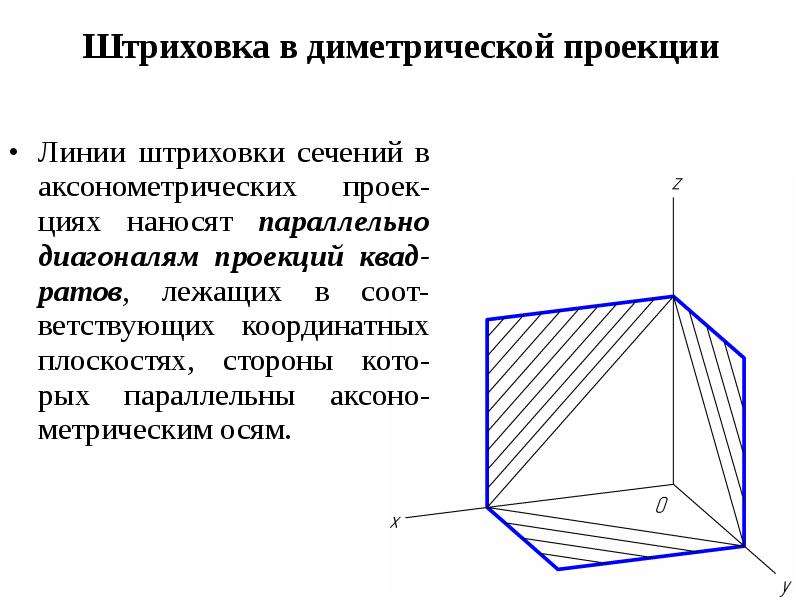

Штриховка в диметрической проекции Линии штриховки сечений в аксонометрических проек-циях наносят параллельно диагоналям проекций квад-ратов, лежащих в соот-ветствующих координатных плоскостях, стороны кото-рых параллельны аксоно-метрическим осям.
