Слайд 1

Описание слайда:

Аналоговые и цифровые сигналы. Преобразования. Лекция 4

Слайд 2

Описание слайда:

Требования к микросхемам аналогового интерфейса связи

Слайд 3

Описание слайда:

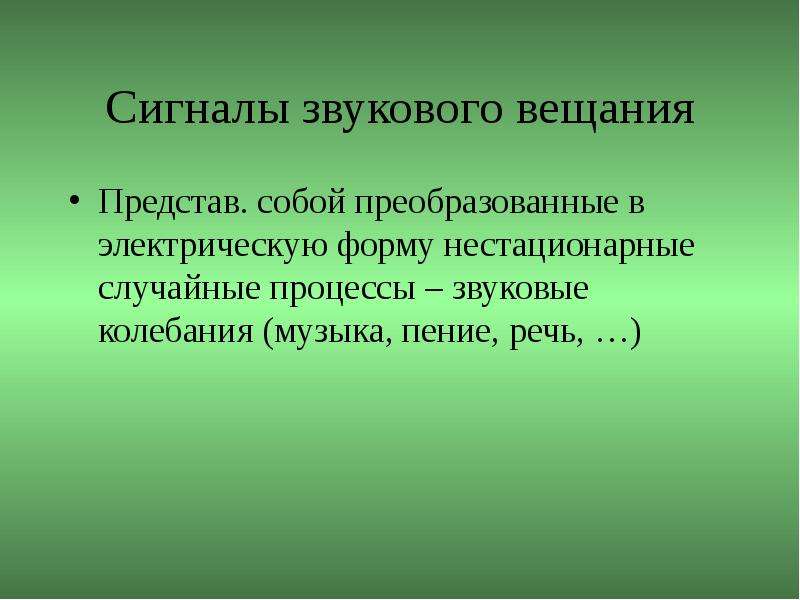

Сигналы звукового вещания Представ. собой преобразованные в электрическую форму нестационарные случайные процессы – звуковые колебания (музыка, пение, речь, …)

Слайд 4

Описание слайда:

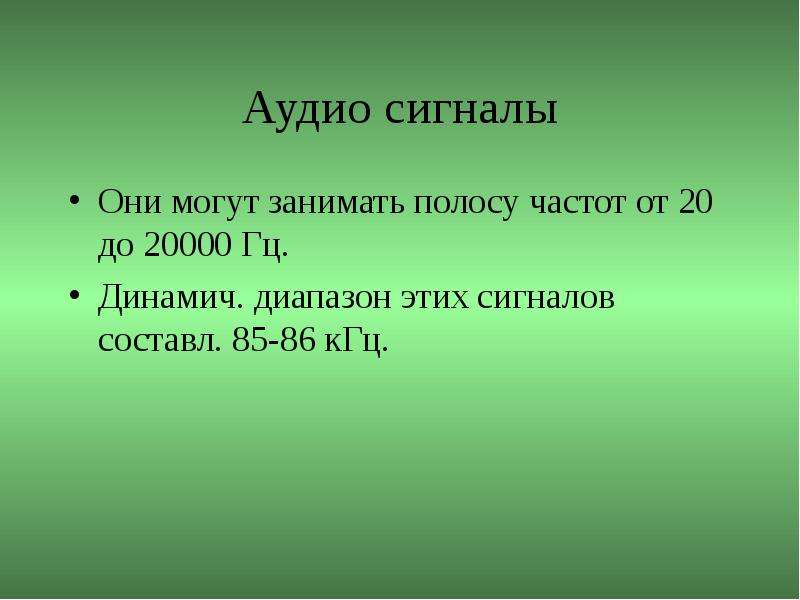

Аудио сигналы Они могут занимать полосу частот от 20 до 20000 Гц. Динамич. диапазон этих сигналов составл. 85-86 кГц.

Слайд 5

Описание слайда:

Спектр речевого сигнала Ухо человека нечувствительно к фазовым искажениям спектра телефонного сигнала, поэтому речевой сигнал описывается своим амплитудным спектром или спектром мощности G(F).

Слайд 6

Описание слайда:

Спектр мощности речевого сигнала

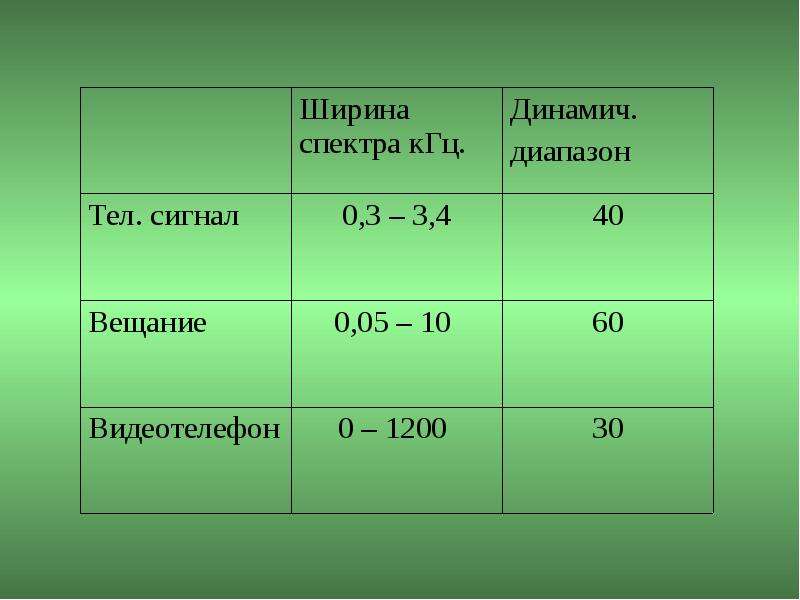

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Все дело в помехах! В цифровой технике «нули» и «единицы» на входе и выходе В аналоговой технике малейшая помеха – это искажение информации А источников помех так много!

Слайд 9

Описание слайда:

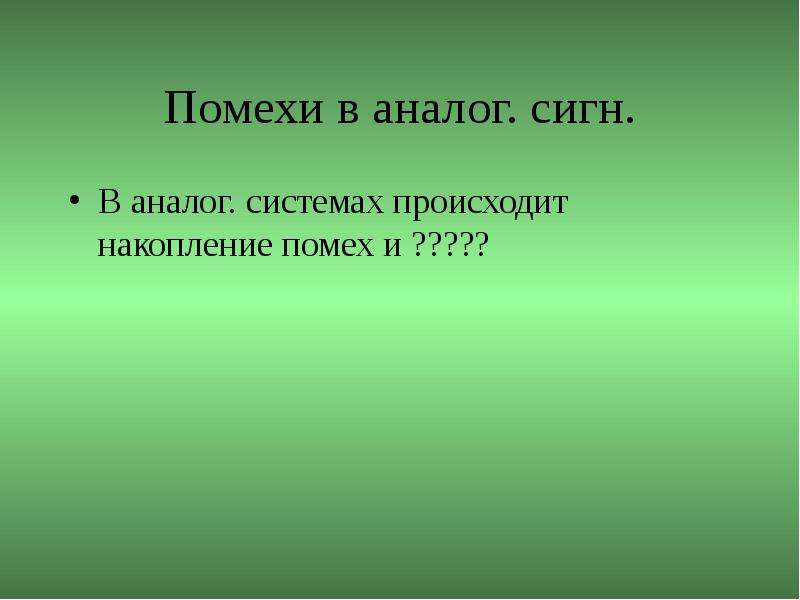

Помехи в аналог. сигн. В аналог. системах происходит накопление помех и ?????

Слайд 10

Описание слайда:

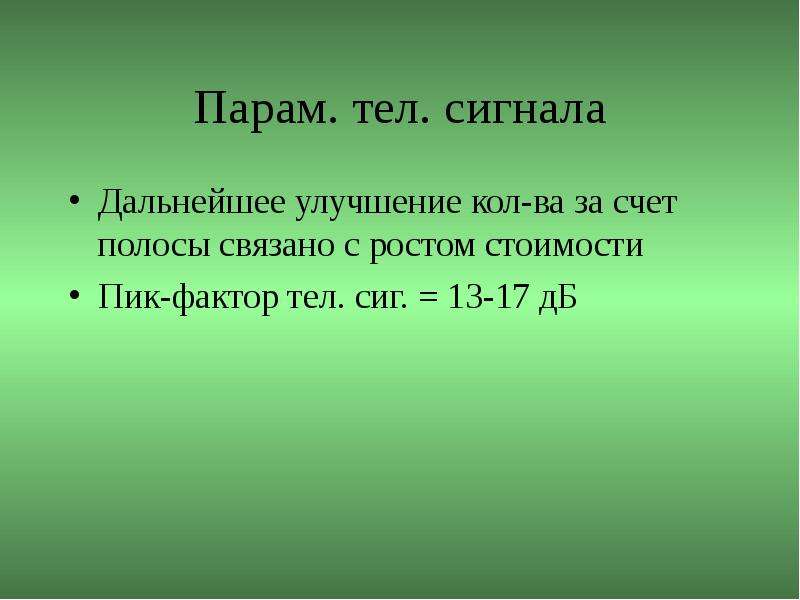

Парам. тел. сигнала Дальнейшее улучшение кол-ва за счет полосы связано с ростом стоимости Пик-фактор тел. сиг. = 13-17 дБ

Слайд 11

Описание слайда:

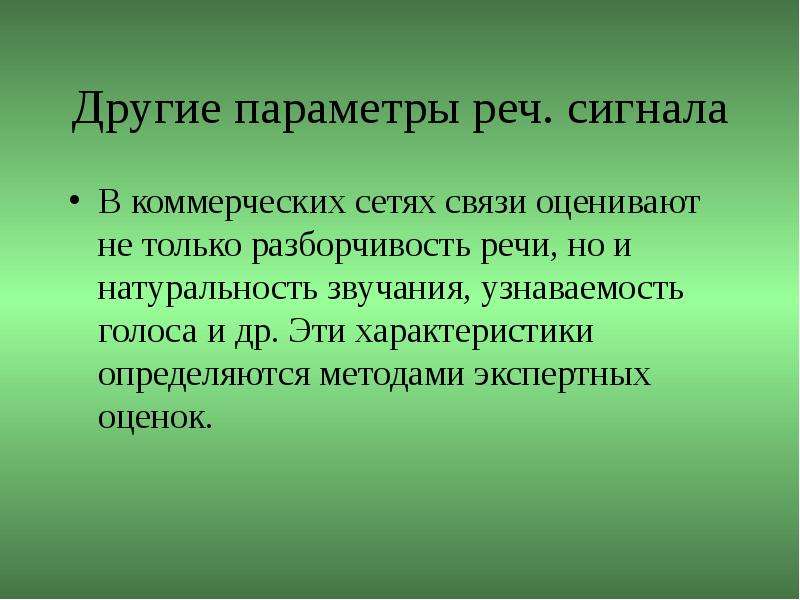

Другие параметры реч. сигнала В коммерческих сетях связи оценивают не только разборчивость речи, но и натуральность звучания, узнаваемость голоса и др. Эти характеристики определяются методами экспертных оценок.

Слайд 12

Описание слайда:

Аналог. и цифр. сети Телефонные сети делятся на аналоговые и цифровые Цифровыми называются сети связи в которых пользуются цифровыми методами мультиплексирования и коммутации.

Слайд 13

Описание слайда:

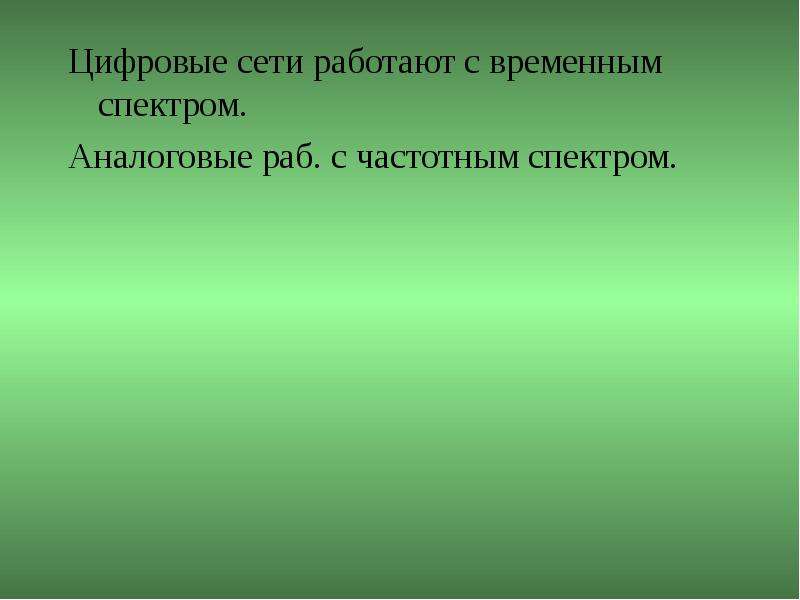

Цифровые сети работают с временным спектром. Цифровые сети работают с временным спектром. Аналоговые раб. с частотным спектром.

Слайд 14

Описание слайда:

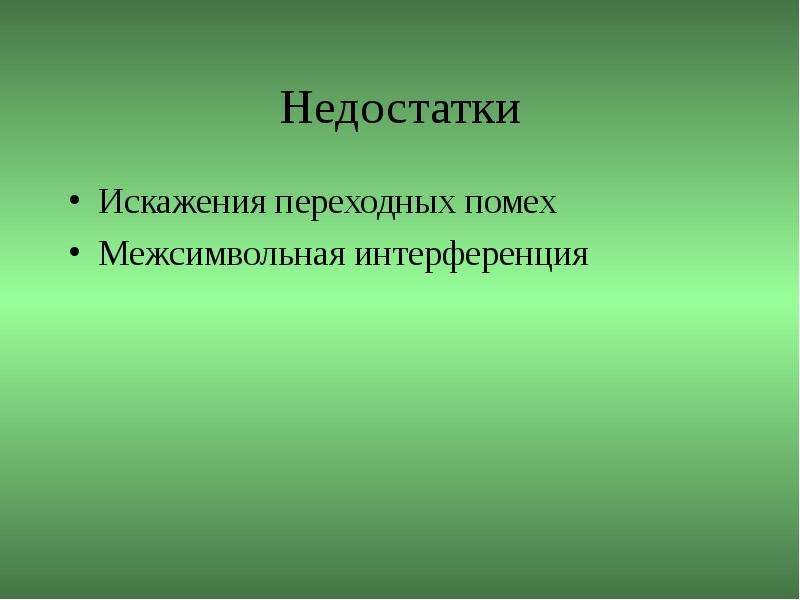

Недостатки Искажения переходных помех Межсимвольная интерференция

Слайд 15

Описание слайда:

Преимущества цифровой обработки сигналов Воспроизводимость Универсальность (многофункциональность) Программируемость Автоматический контроль

Слайд 16

Описание слайда:

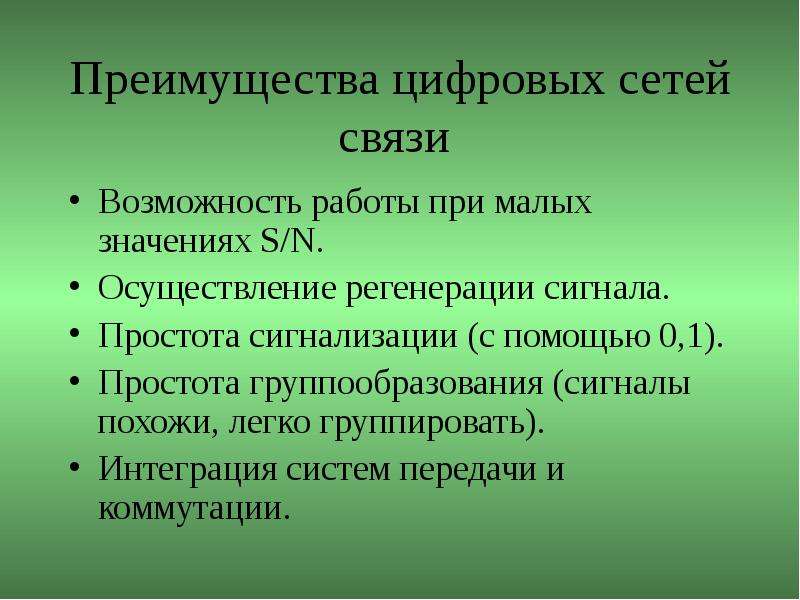

Преимущества цифровых сетей связи Возможность работы при малых значениях S/N. Осуществление регенерации сигнала. Простота сигнализации (с помощью 0,1). Простота группообразования (сигналы похожи, легко группировать). Интеграция систем передачи и коммутации.

Слайд 17

Описание слайда:

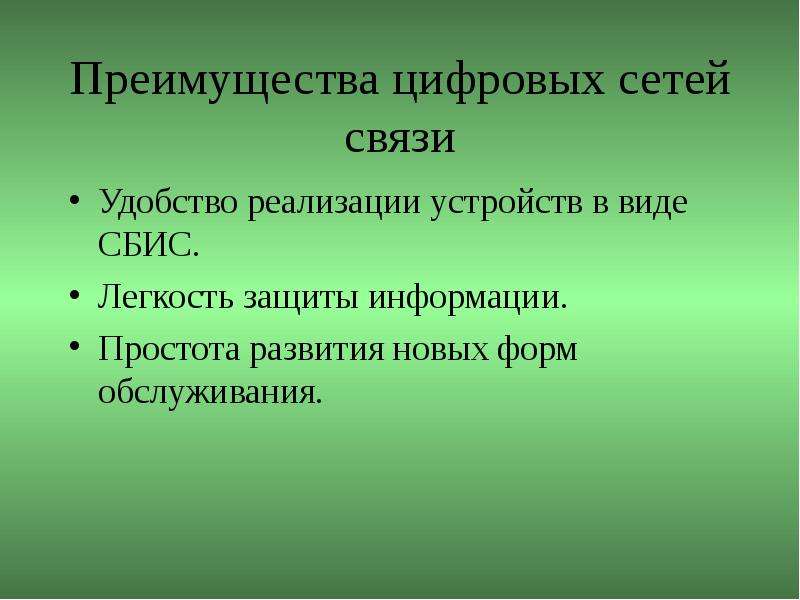

Преимущества цифровых сетей связи Удобство реализации устройств в виде СБИС. Легкость защиты информации. Простота развития новых форм обслуживания.

Слайд 18

Описание слайда:

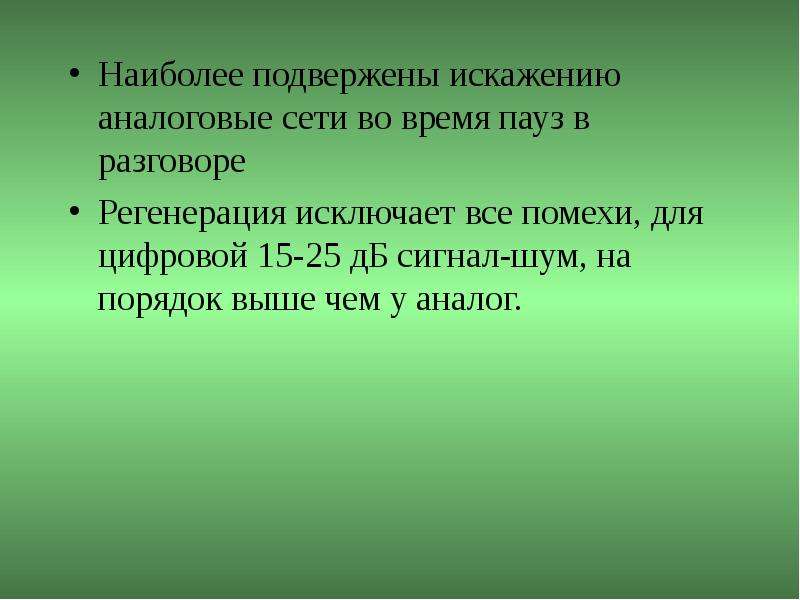

Наиболее подвержены искажению аналоговые сети во время пауз в разговоре Наиболее подвержены искажению аналоговые сети во время пауз в разговоре Регенерация исключает все помехи, для цифровой 15-25 дБ сигнал-шум, на порядок выше чем у аналог.

Слайд 19

Описание слайда:

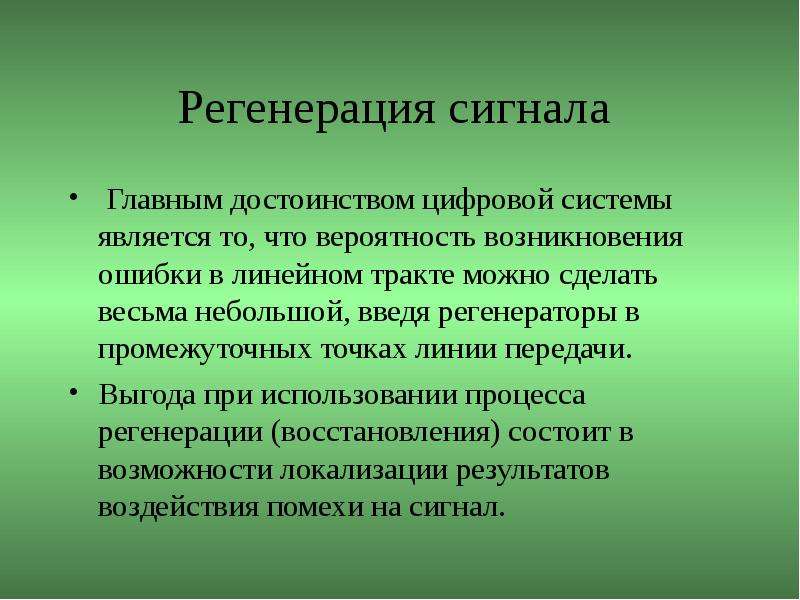

Регенерация сигнала Главным достоинством цифровой системы является то, что вероятность возникновения ошибки в линейном тракте можно сделать весьма небольшой, введя регенераторы в промежуточных точках линии передачи. Выгода при использовании процесса регенерации (восстановления) состоит в возможности локализации результатов воздействия помехи на сигнал.

Слайд 20

Описание слайда:

Восстановление цифровых сигналов

Слайд 21

Описание слайда:

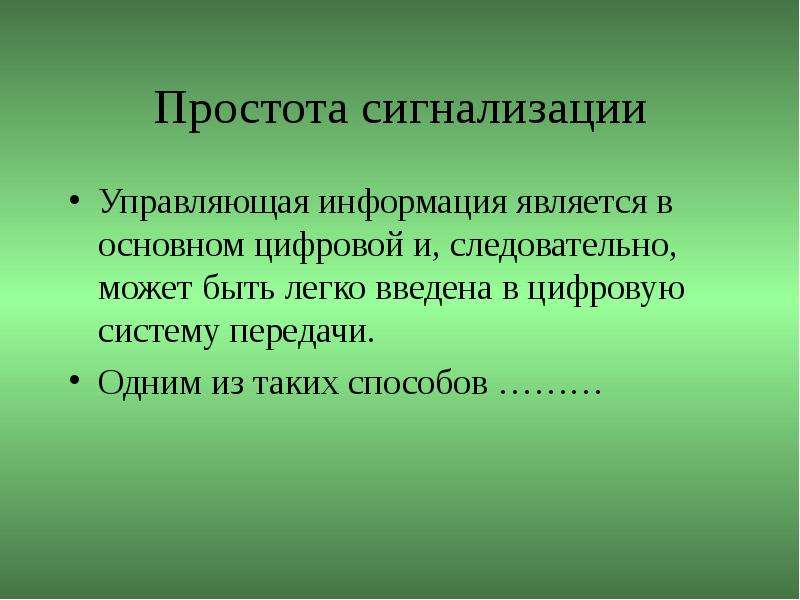

Простота сигнализации Управляющая информация является в основном цифровой и, следовательно, может быть легко введена в цифровую систему передачи. Одним из таких способов ………

Слайд 22

Описание слайда:

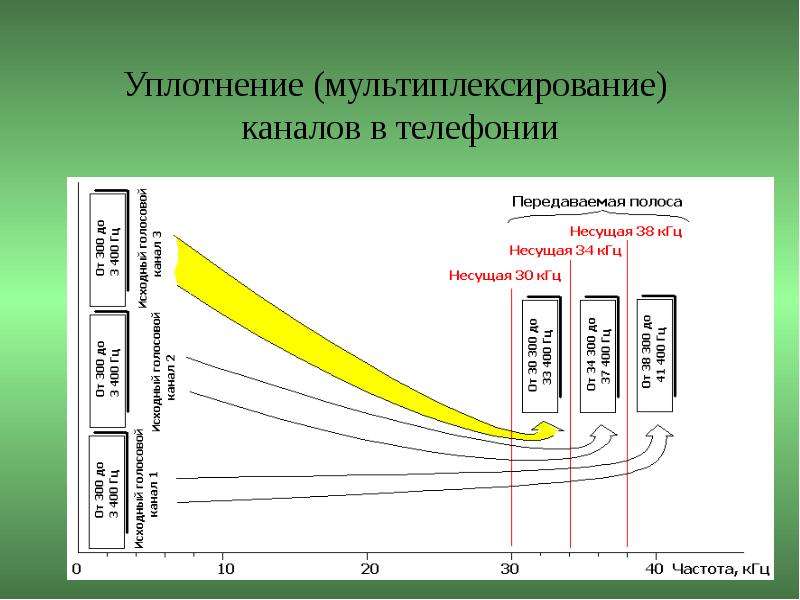

Уплотнение (мультиплексирование) каналов в телефонии

Слайд 23

Описание слайда:

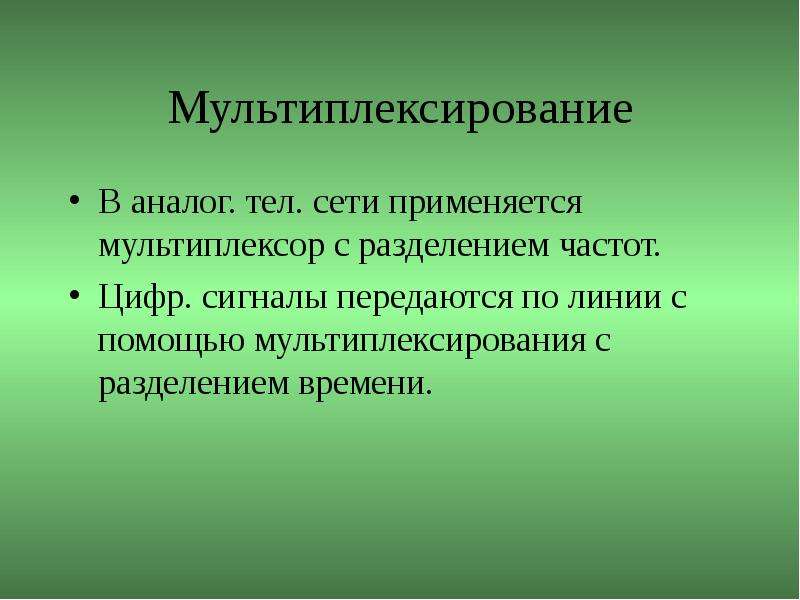

Мультиплексирование В аналог. тел. сети применяется мультиплексор с разделением частот. Цифр. сигналы передаются по линии с помощью мультиплексирования с разделением времени.

Слайд 24

Описание слайда:

Временное группообразование

Слайд 25

Описание слайда:

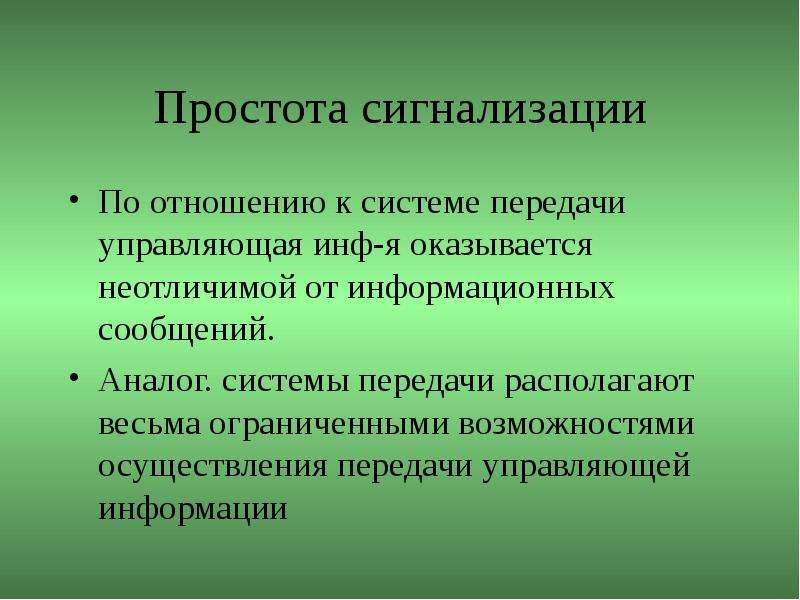

Простота сигнализации По отношению к системе передачи управляющая инф-я оказывается неотличимой от информационных сообщений. Аналог. системы передачи располагают весьма ограниченными возможностями осуществления передачи управляющей информации

Слайд 26

Описание слайда:

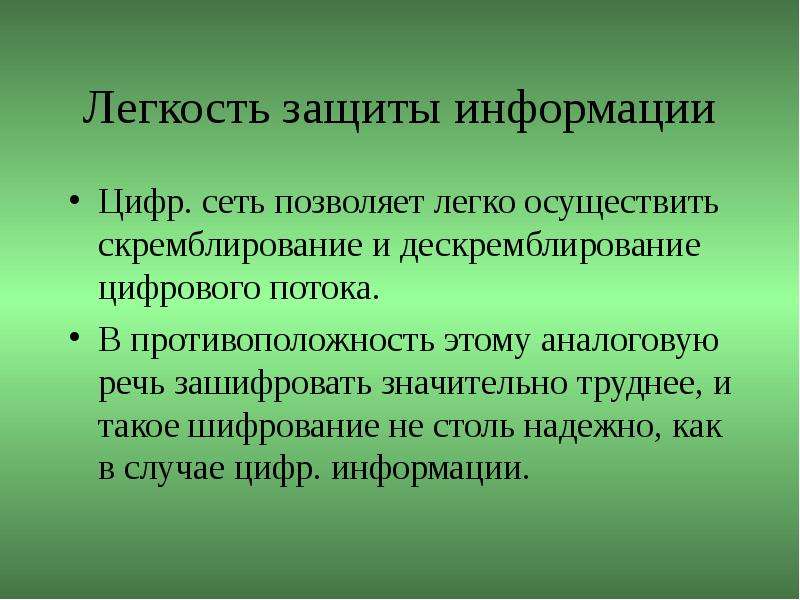

Легкость защиты информации Цифр. сеть позволяет легко осуществить скремблирование и дескремблирование цифрового потока. В противоположность этому аналоговую речь зашифровать значительно труднее, и такое шифрование не столь надежно, как в случае цифр. информации.

Слайд 27

Описание слайда:

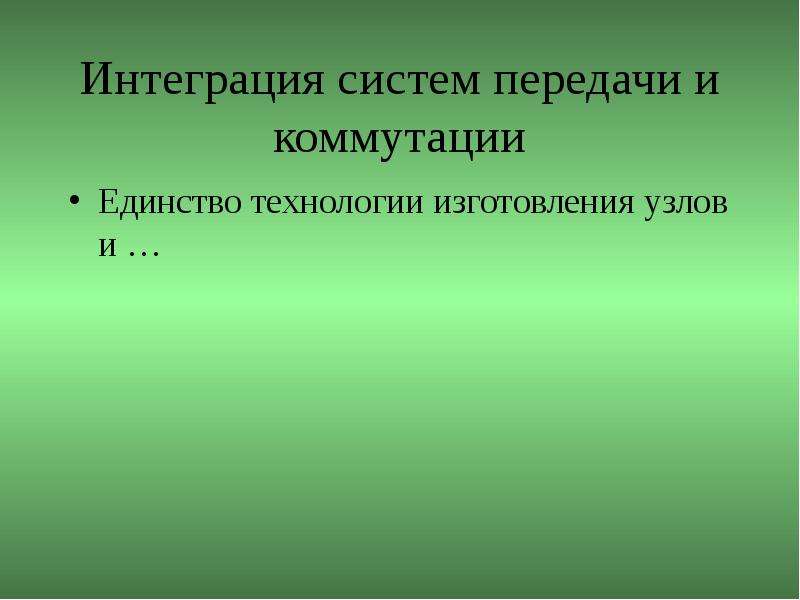

Интеграция систем передачи и коммутации Единство технологии изготовления узлов и …

Слайд 28

Описание слайда:

Интеграция в цифровых

Слайд 29

Описание слайда:

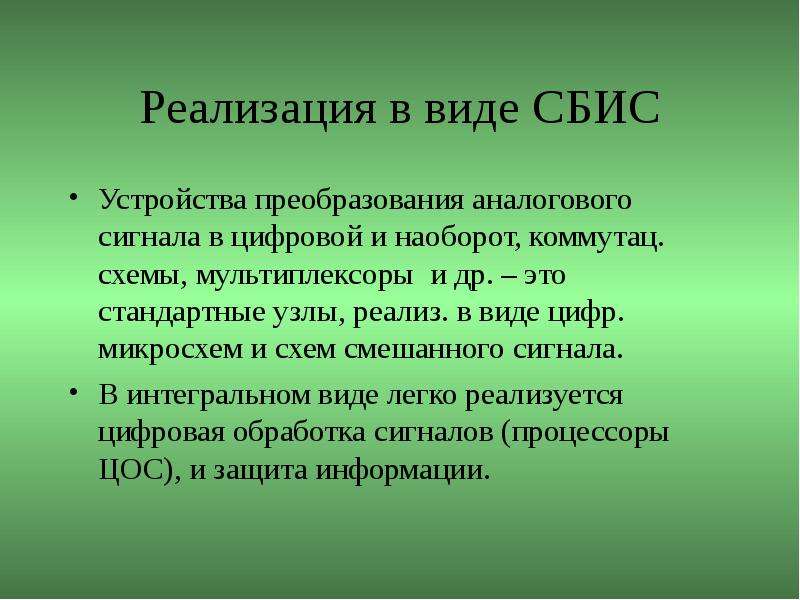

Реализация в виде СБИС Устройства преобразования аналогового сигнала в цифровой и наоборот, коммутац. схемы, мультиплексоры и др. – это стандартные узлы, реализ. в виде цифр. микросхем и схем смешанного сигнала. В интегральном виде легко реализуется цифровая обработка сигналов (процессоры ЦОС), и защита информации.

Слайд 30

Описание слайда:

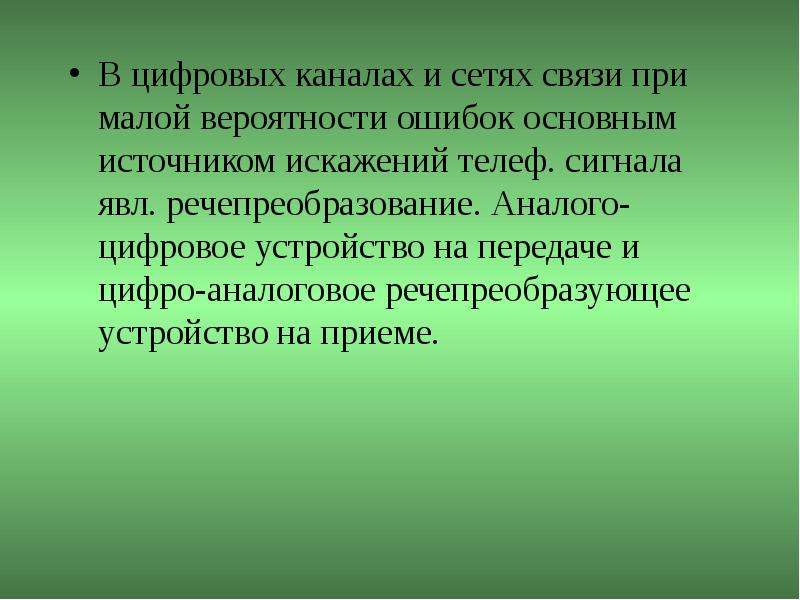

В цифровых каналах и сетях связи при малой вероятности ошибок основным источником искажений телеф. сигнала явл. речепреобразование. Аналого-цифровое устройство на передаче и цифро-аналоговое речепреобразующее устройство на приеме. В цифровых каналах и сетях связи при малой вероятности ошибок основным источником искажений телеф. сигнала явл. речепреобразование. Аналого-цифровое устройство на передаче и цифро-аналоговое речепреобразующее устройство на приеме.

Слайд 31

Описание слайда:

Недостатки цифровых сетей передачи речи Расширение полосы частот Необходимость аналого-цифрового и цифро-аналогового преобразований Необходимость временной синхронизации Несовместимость с существующим аналоговым оборудованием

Слайд 32

Описание слайда:

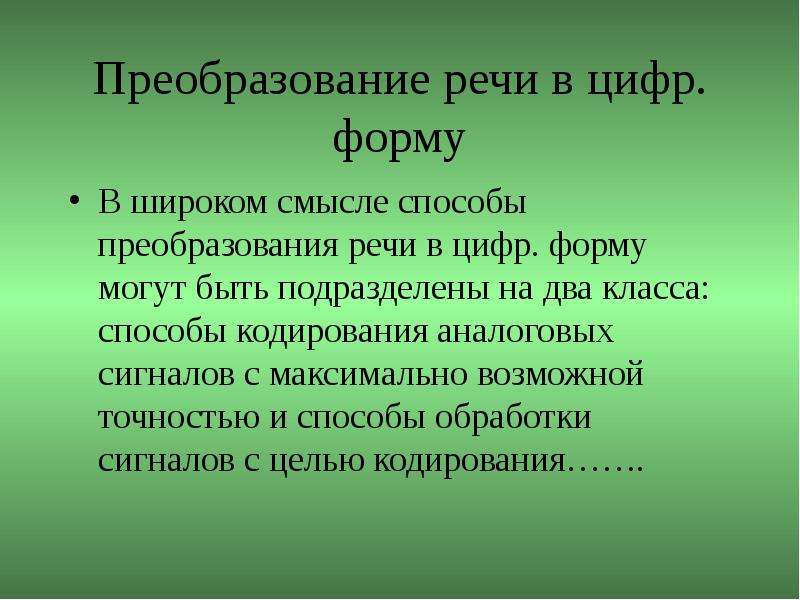

Преобразование речи в цифр. форму В широком смысле способы преобразования речи в цифр. форму могут быть подразделены на два класса: способы кодирования аналоговых сигналов с максимально возможной точностью и способы обработки сигналов с целью кодирования…….

Слайд 33

Описание слайда:

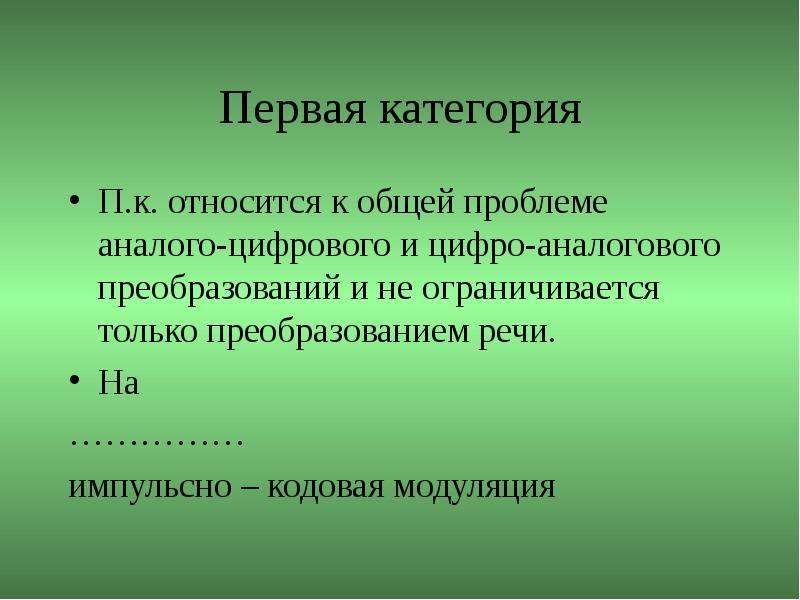

Первая категория П.к. относится к общей проблеме аналого-цифрового и цифро-аналогового преобразований и не ограничивается только преобразованием речи. На …………… импульсно – кодовая модуляция

Слайд 34

Описание слайда:

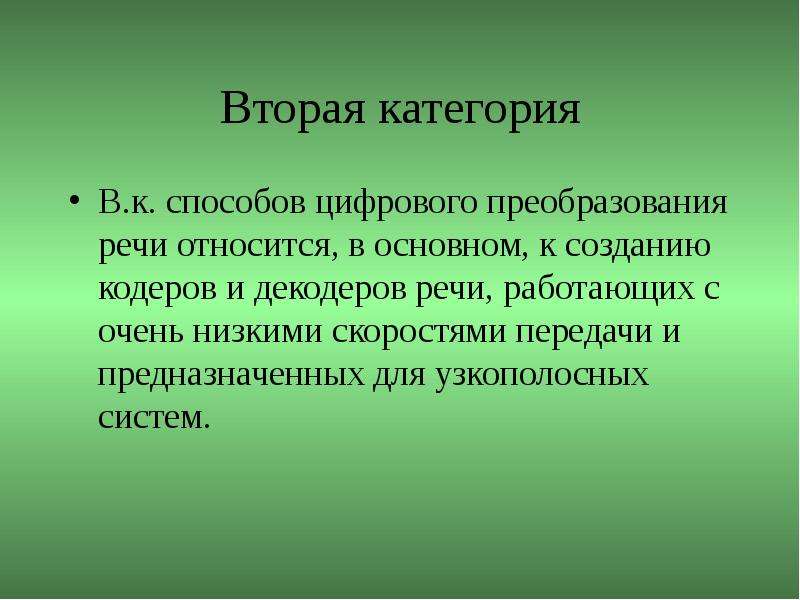

Вторая категория В.к. способов цифрового преобразования речи относится, в основном, к созданию кодеров и декодеров речи, работающих с очень низкими скоростями передачи и предназначенных для узкополосных систем.

Слайд 35

Описание слайда:

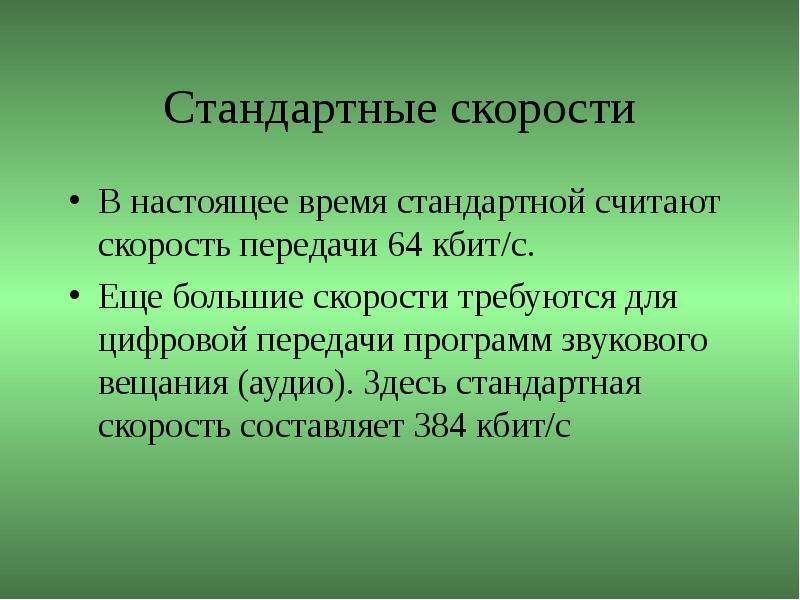

Стандартные скорости В настоящее время стандартной считают скорость передачи 64 кбит/с. Еще большие скорости требуются для цифровой передачи программ звукового вещания (аудио). Здесь стандартная скорость составляет 384 кбит/с

Слайд 36

Описание слайда:

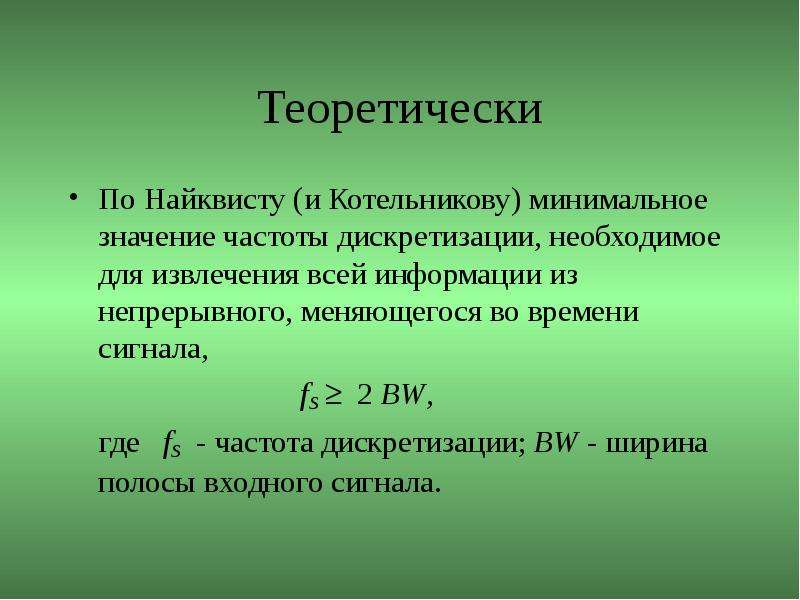

Теоретически По Найквисту (и Котельникову) минимальное значение частоты дискретизации, необходимое для извлечения всей информации из непрерывного, меняющегося во времени сигнала, fS  2 BW, где fS - частота дискретизации; BW - ширина полосы входного сигнала.

Слайд 37

Описание слайда:

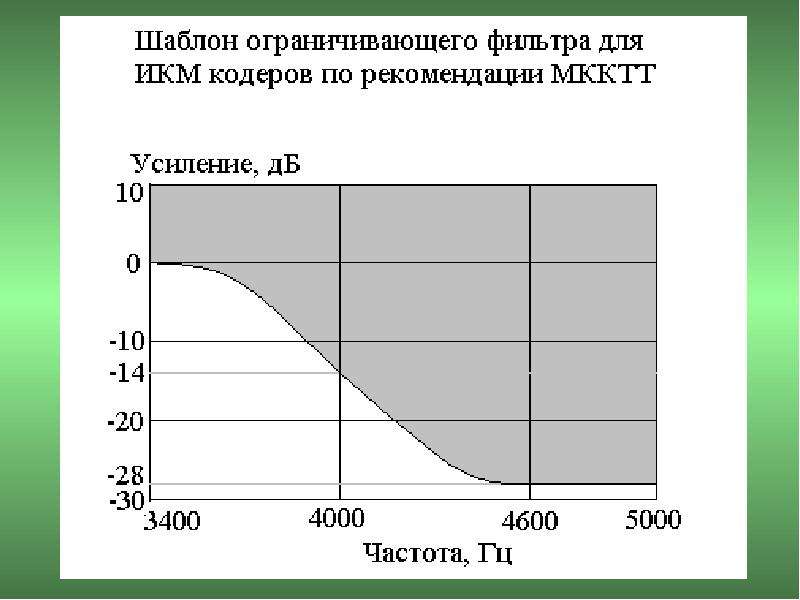

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

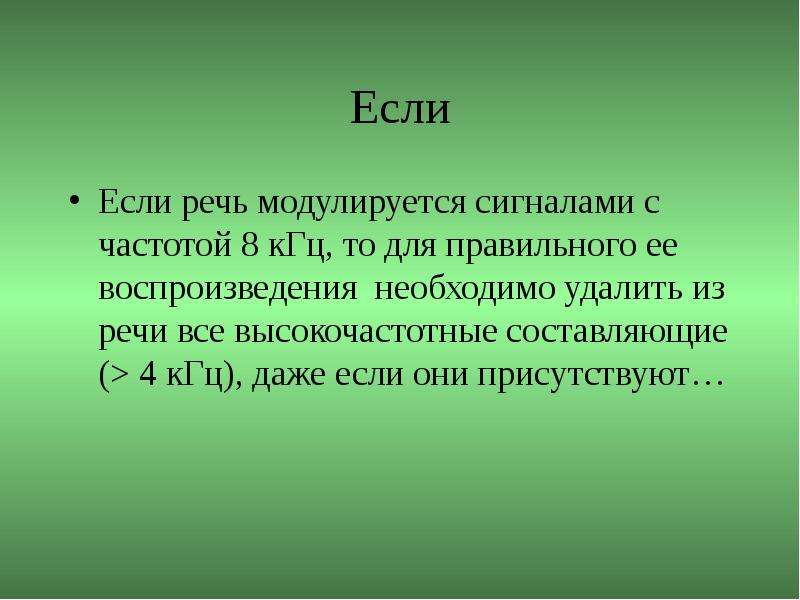

Если Если речь модулируется сигналами с частотой 8 кГц, то для правильного ее воспроизведения необходимо удалить из речи все высокочастотные составляющие (> 4 кГц), даже если они присутствуют…

Слайд 40

Описание слайда:

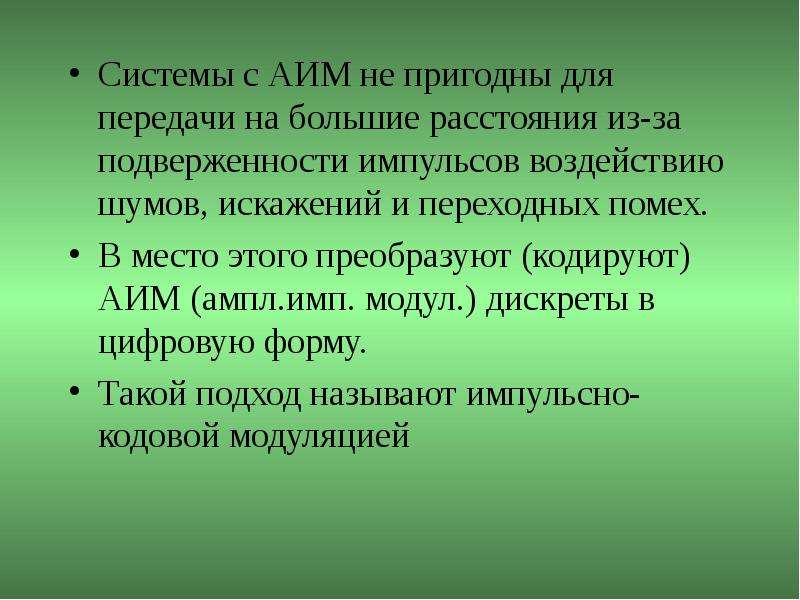

Системы с АИМ не пригодны для передачи на большие расстояния из-за подверженности импульсов воздействию шумов, искажений и переходных помех. Системы с АИМ не пригодны для передачи на большие расстояния из-за подверженности импульсов воздействию шумов, искажений и переходных помех. В место этого преобразуют (кодируют) АИМ (ампл.имп. модул.) дискреты в цифровую форму. Такой подход называют импульсно-кодовой модуляцией

Слайд 41

Описание слайда:

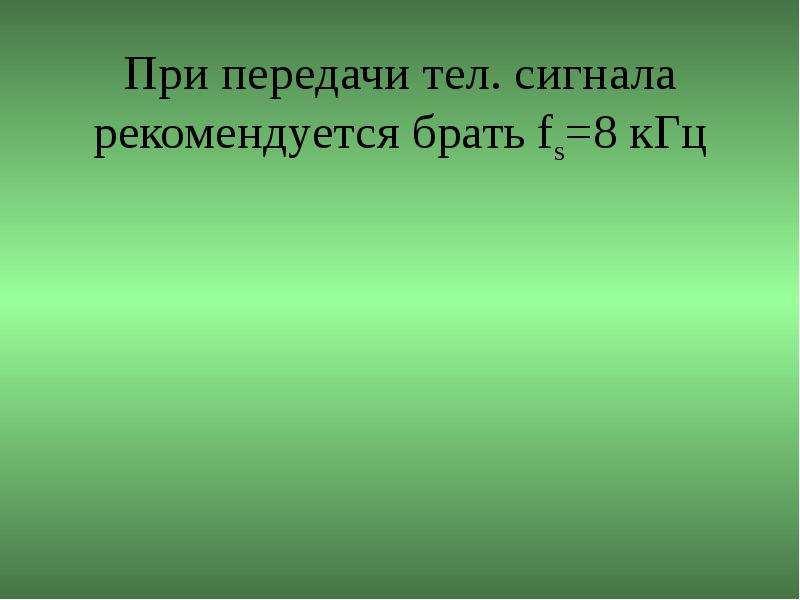

При передачи тел. сигнала рекомендуется брать fs=8 кГц

Слайд 42

Описание слайда:

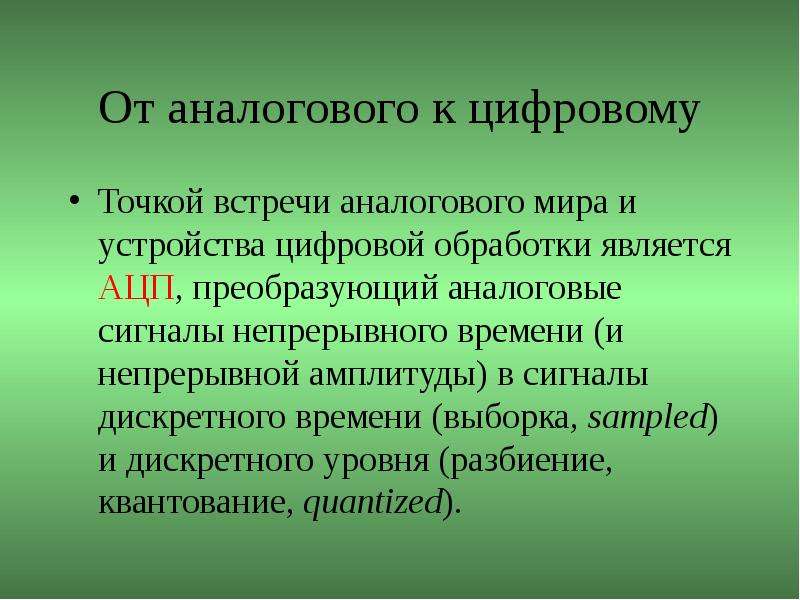

От аналогового к цифровому Точкой встречи аналогового мира и устройства цифровой обработки является АЦП, преобразующий аналоговые сигналы непрерывного времени (и непрерывной амплитуды) в сигналы дискретного времени (выборка, sampled) и дискретного уровня (разбиение, квантование, quantized).

Слайд 43

Описание слайда:

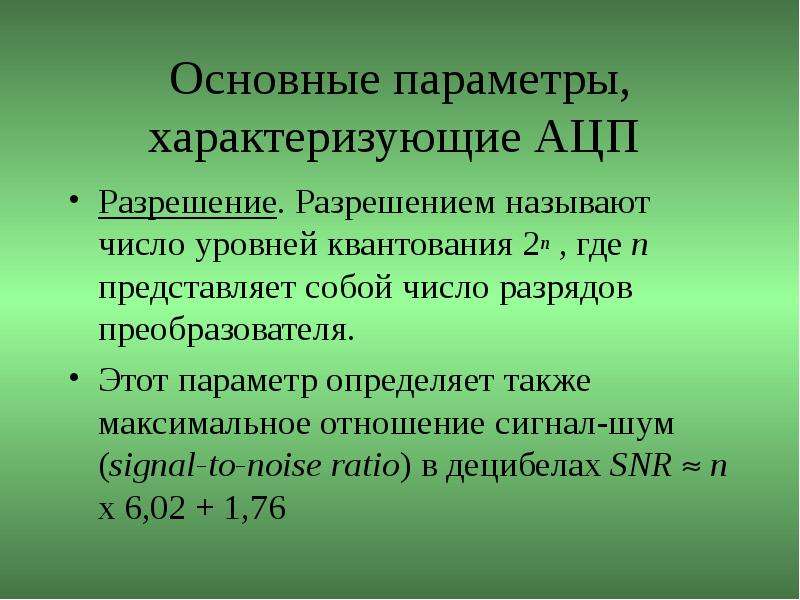

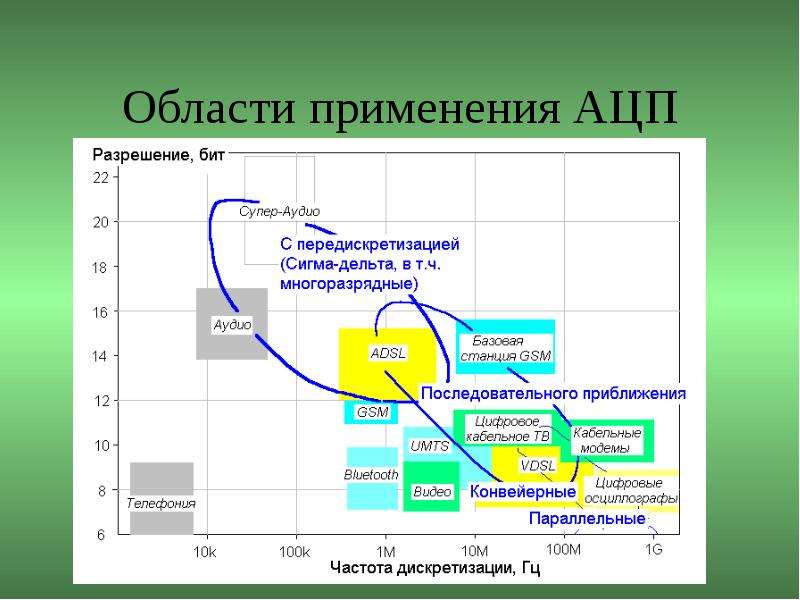

Основные параметры, характеризующие АЦП Разрешение. Разрешением называют число уровней квантования 2n , где n представляет собой число разрядов преобразователя. Этот параметр определяет также максимальное отношение сигнал-шум (signal-to-noise ratio) в децибелах SNR  n x 6,02 + 1,76

Слайд 44

Описание слайда:

Дифференциальная ИКМ

Слайд 45

Описание слайда:

Адаптивная дифференциальная

Слайд 46

Описание слайда:

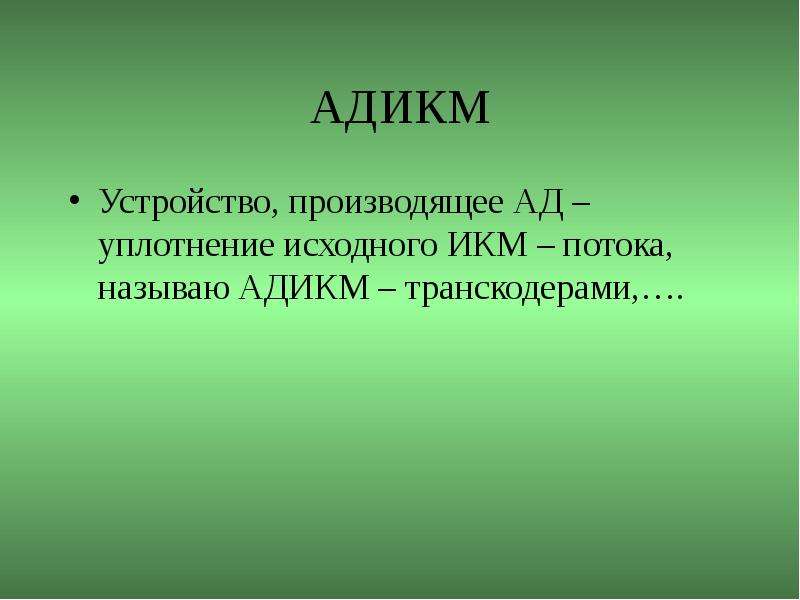

АДИКМ Устройство, производящее АД – уплотнение исходного ИКМ – потока, называю АДИКМ – транскодерами,….

Слайд 47

Описание слайда:

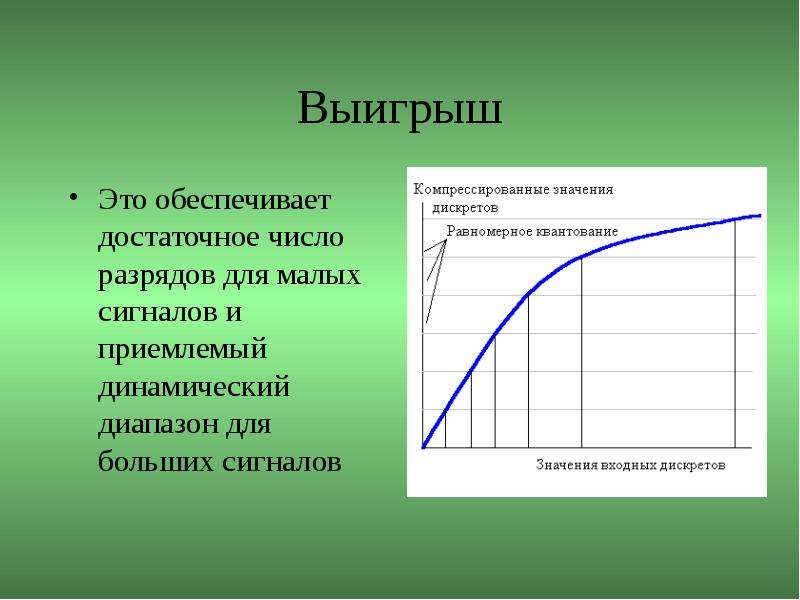

Нелинейное квантование: Во многих случаях эффективность… Компандирование COMpressor(сжимает динамический диапазон входных сигналов, увеличивая коэффициент передачи для более слабых сигналов)/ exPANDER Стандарты: μ – 255 – Сев. Америка, Япония А – Европа, СНГ
