Вы можете ознакомиться и скачать презентацию на тему Апаратурне оформлення небезпечних виробництв. Класифікація апаратів і машин та вимоги до їх надійності. (Лекция 3). Доклад-сообщение содержит 43 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

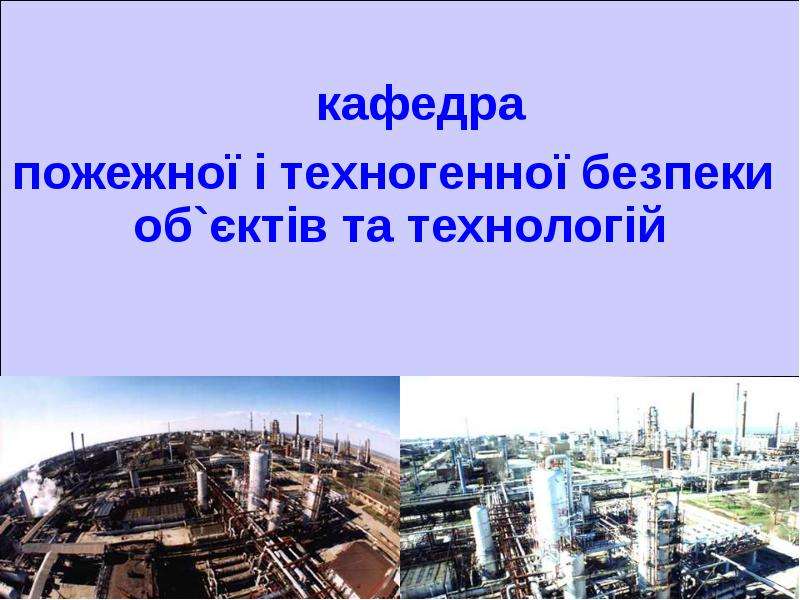

кафедра пожежної і техногенної безпеки об`єктів та технологій

Слайд 3

Описание слайда:

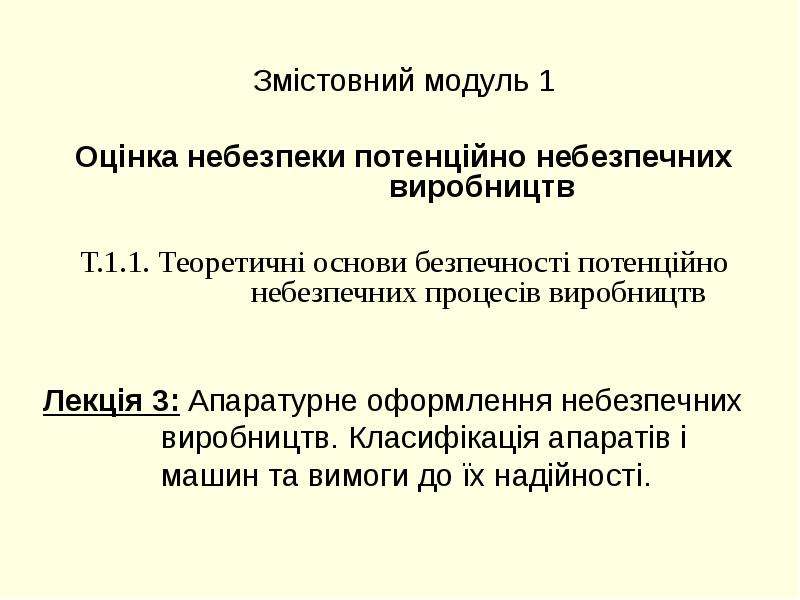

Змістовний модуль 1 Змістовний модуль 1 Оцінка небезпеки потенційно небезпечних виробництв Т.1.1. Теоретичні основи безпечності потенційно небезпечних процесів виробництв

Слайд 4

Описание слайда:

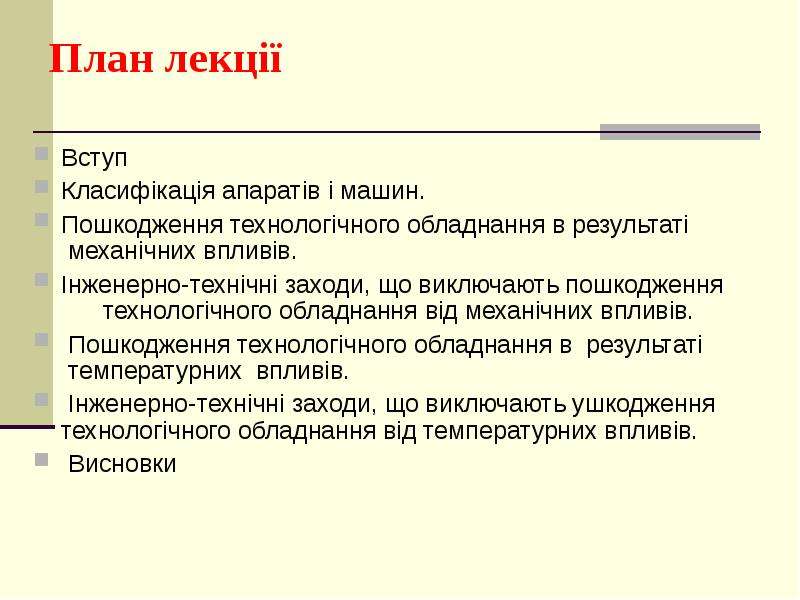

План лекції Вступ Класифікація апаратів і машин. Пошкодження технологічного обладнання в результаті механічних впливів. Інженерно-технічні заходи, що виключають пошкодження технологічного обладнання від механічних впливів. Пошкодження технологічного обладнання в результаті температурних впливів. Інженерно-технічні заходи, що виключають ушкодження технологічного обладнання від температурних впливів. Висновки

Слайд 5

Описание слайда:

Класифікація апаратів і машин

Слайд 6

Описание слайда:

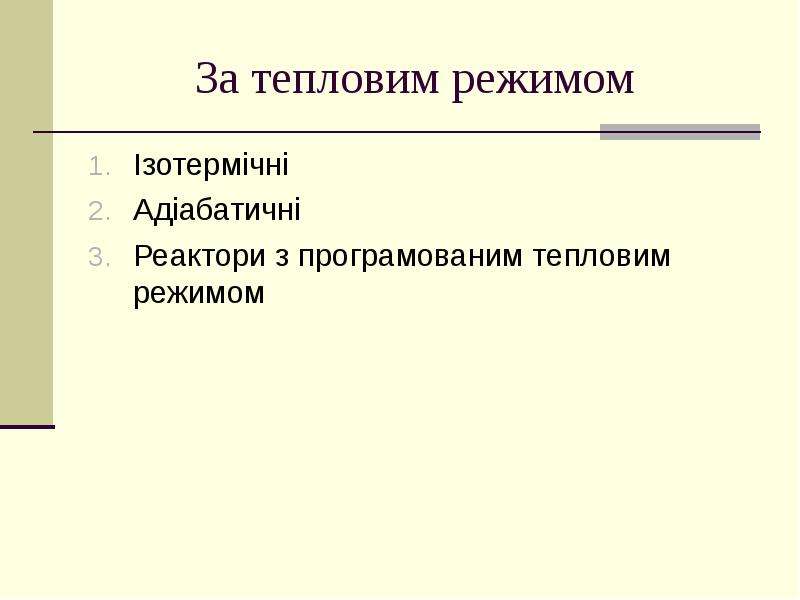

За тепловим режимом Ізотермічні Адіабатичні Реактори з програмованим тепловим режимом

Слайд 7

Описание слайда:

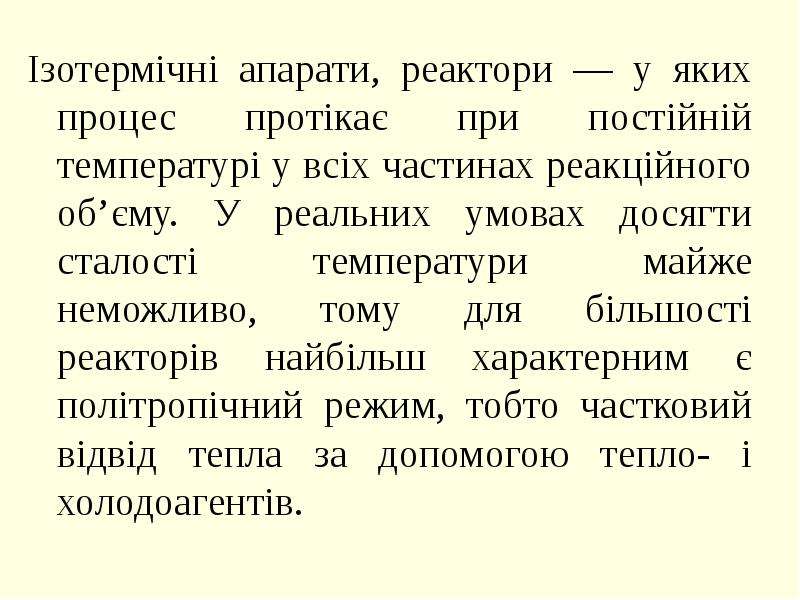

Ізотермічні апарати, реактори — у яких процес протікає при постійній температурі у всіх частинах реакційного об’єму. У реальних умовах досягти сталості температури майже неможливо, тому для більшості реакторів найбільш характерним є політропічний режим, тобто частковий відвід тепла за допомогою тепло- і холодоагентів. Ізотермічні апарати, реактори — у яких процес протікає при постійній температурі у всіх частинах реакційного об’єму. У реальних умовах досягти сталості температури майже неможливо, тому для більшості реакторів найбільш характерним є політропічний режим, тобто частковий відвід тепла за допомогою тепло- і холодоагентів.

Слайд 8

Описание слайда:

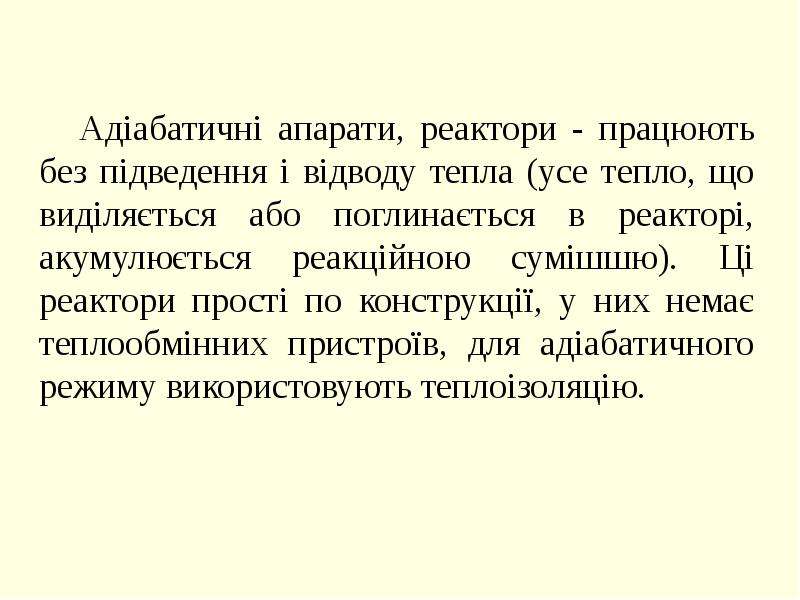

Адіабатичні апарати, реактори - працюють без підведення і відводу тепла (усе тепло, що виділяється або поглинається в реакторі, акумулюється реакційною сумішшю). Ці реактори прості по конструкції, у них немає теплообмінних пристроїв, для адіабатичного режиму використовують теплоізоляцію. Адіабатичні апарати, реактори - працюють без підведення і відводу тепла (усе тепло, що виділяється або поглинається в реакторі, акумулюється реакційною сумішшю). Ці реактори прості по конструкції, у них немає теплообмінних пристроїв, для адіабатичного режиму використовують теплоізоляцію.

Слайд 9

Описание слайда:

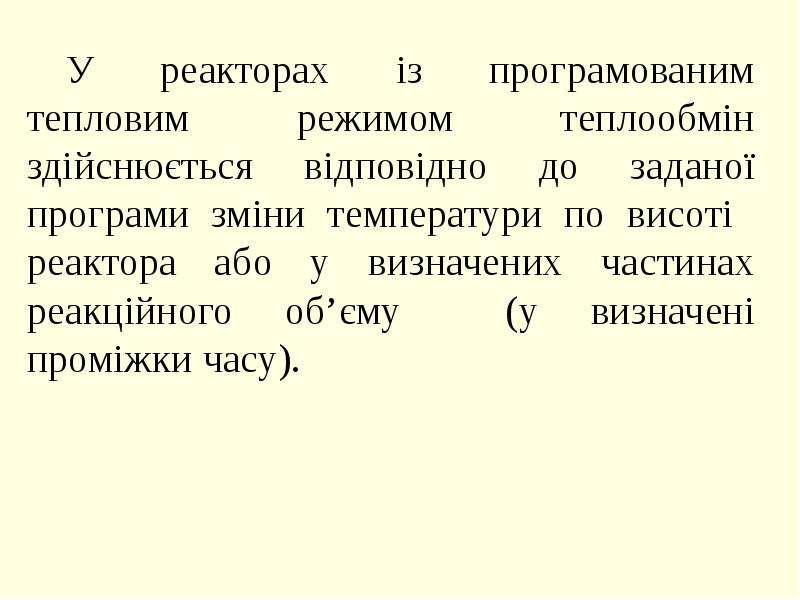

У реакторах із програмованим тепловим режимом теплообмін здійснюється відповідно до заданої програми зміни температури по висоті реактора або у визначених частинах реакційного об’єму (у визначені проміжки часу). У реакторах із програмованим тепловим режимом теплообмін здійснюється відповідно до заданої програми зміни температури по висоті реактора або у визначених частинах реакційного об’єму (у визначені проміжки часу).

Слайд 10

Описание слайда:

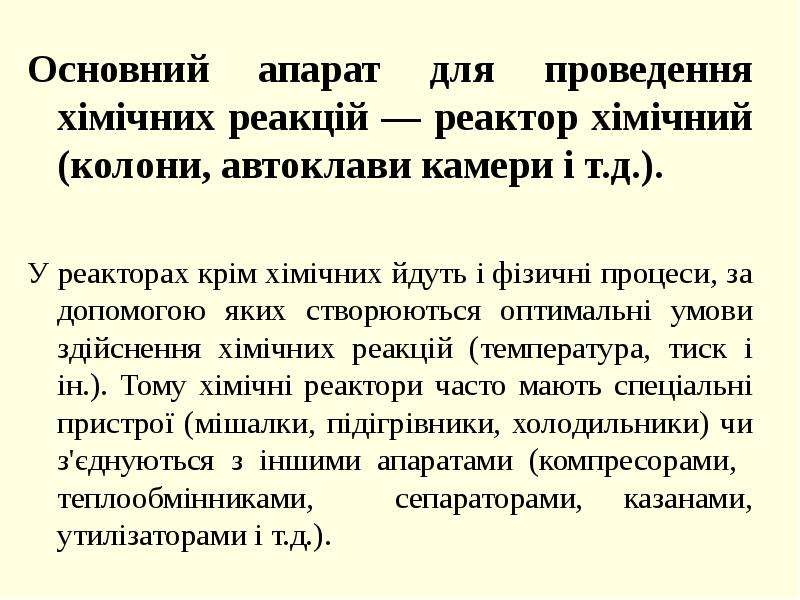

Основний апарат для проведення хімічних реакцій — реактор хімічний (колони, автоклави камери і т.д.). Основний апарат для проведення хімічних реакцій — реактор хімічний (колони, автоклави камери і т.д.). У реакторах крім хімічних йдуть і фізичні процеси, за допомогою яких створюються оптимальні умови здійснення хімічних реакцій (температура, тиск і ін.). Тому хімічні реактори часто мають спеціальні пристрої (мішалки, підігрівники, холодильники) чи з'єднуються з іншими апаратами (компресорами, теплообмінниками, сепараторами, казанами, утилізаторами і т.д.).

Слайд 11

Описание слайда:

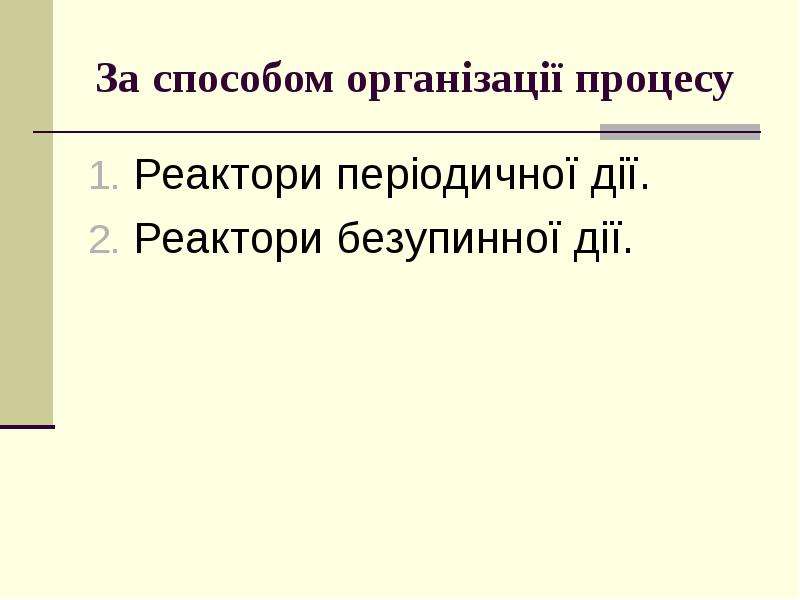

За способом організації процесу Реактори періодичної дії. Реактори безупинної дії.

Слайд 12

Описание слайда:

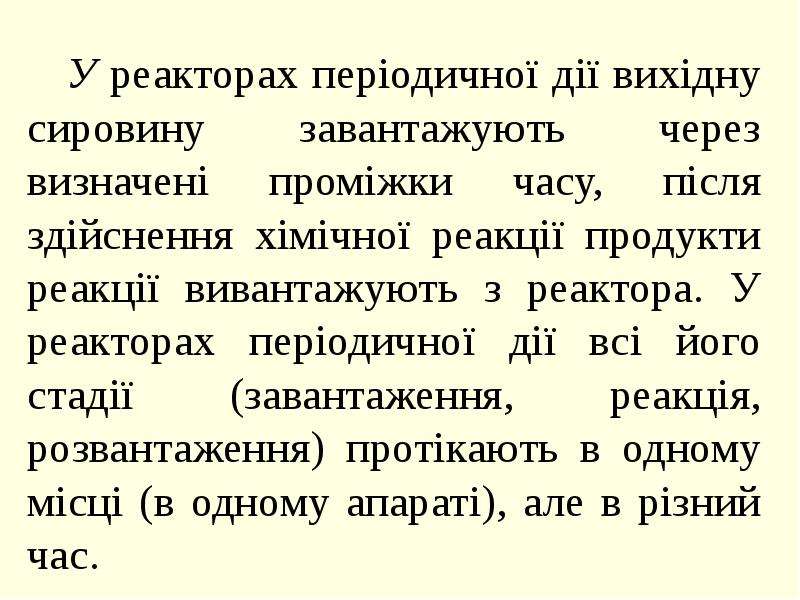

У реакторах періодичної дії вихідну сировину завантажують через визначені проміжки часу, після здійснення хімічної реакції продукти реакції вивантажують з реактора. У реакторах періодичної дії всі його стадії (завантаження, реакція, розвантаження) протікають в одному місці (в одному апараті), але в різний час. У реакторах періодичної дії вихідну сировину завантажують через визначені проміжки часу, після здійснення хімічної реакції продукти реакції вивантажують з реактора. У реакторах періодичної дії всі його стадії (завантаження, реакція, розвантаження) протікають в одному місці (в одному апараті), але в різний час.

Слайд 13

Описание слайда:

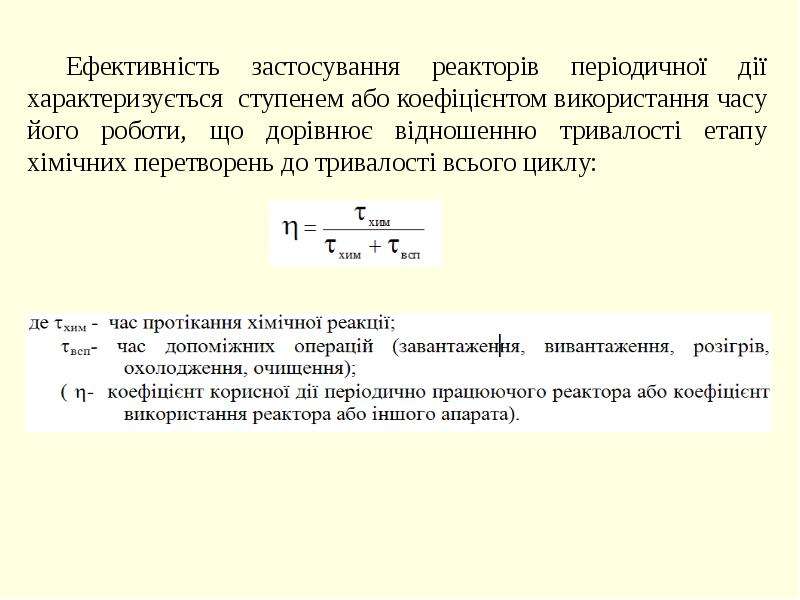

Ефективність застосування реакторів періодичної дії характеризується ступенем або коефіцієнтом використання часу його роботи, що дорівнює відношенню тривалості етапу хімічних перетворень до тривалості всього циклу: Ефективність застосування реакторів періодичної дії характеризується ступенем або коефіцієнтом використання часу його роботи, що дорівнює відношенню тривалості етапу хімічних перетворень до тривалості всього циклу:

Слайд 14

Описание слайда:

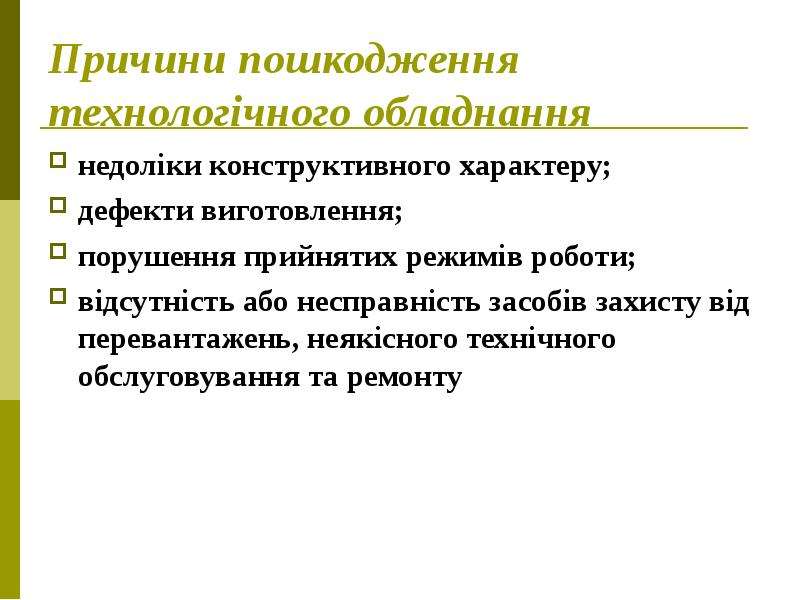

Причини пошкодження технологічного обладнання недоліки конструктивного характеру; дефекти виготовлення; порушення прийнятих режимів роботи; відсутність або несправність засобів захисту від перевантажень, неякісного технічного обслуговування та ремонту

Слайд 15

Описание слайда:

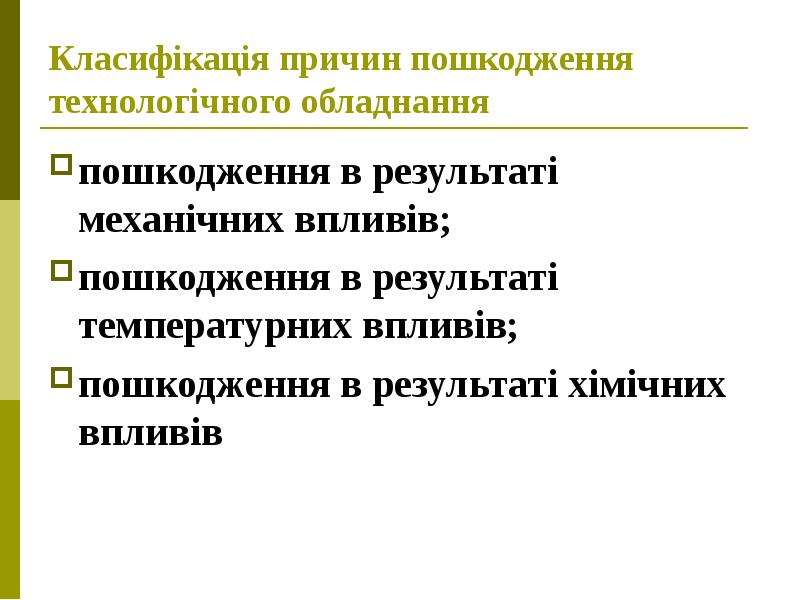

Класифікація причин пошкодження технологічного обладнання пошкодження в результаті механічних впливів; пошкодження в результаті температурних впливів; пошкодження в результаті хімічних впливів

Слайд 16

Описание слайда:

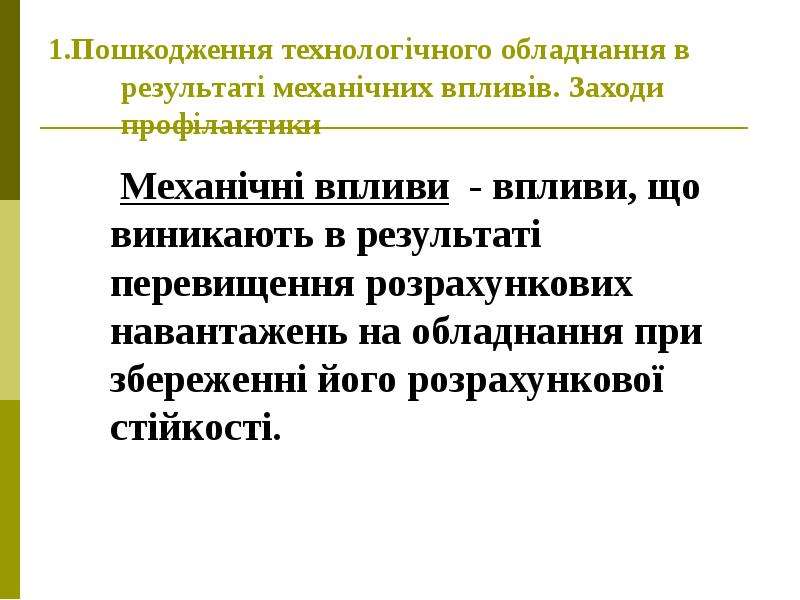

1.Пошкодження технологічного обладнання в результаті механічних впливів. Заходи профілактики Механічні впливи - впливи, що виникають в результаті перевищення розрахункових навантажень на обладнання при збереженні його розрахункової стійкості.

Слайд 17

Описание слайда:

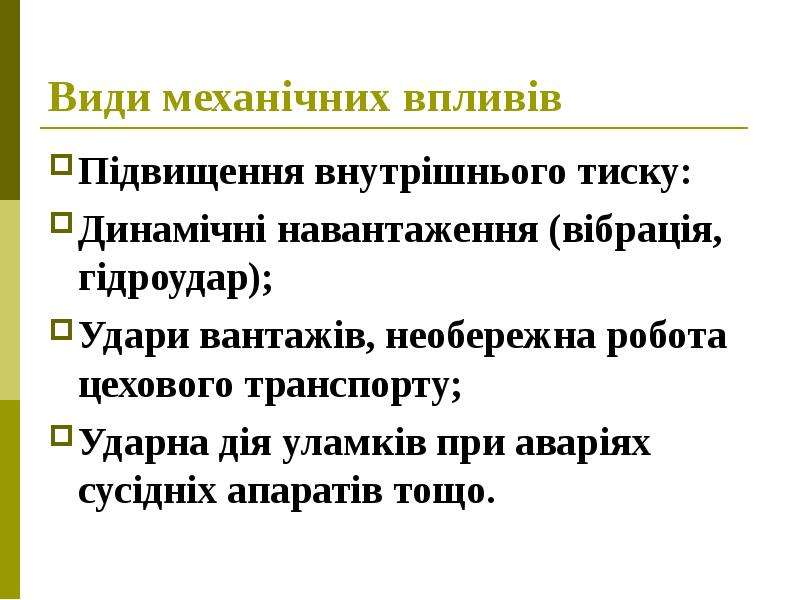

Види механічних впливів Підвищення внутрішнього тиску: Динамічні навантаження (вібрація, гідроудар); Удари вантажів, необережна робота цехового транспорту; Ударна дія уламків при аваріях сусідніх апаратів тощо.

Слайд 18

Описание слайда:

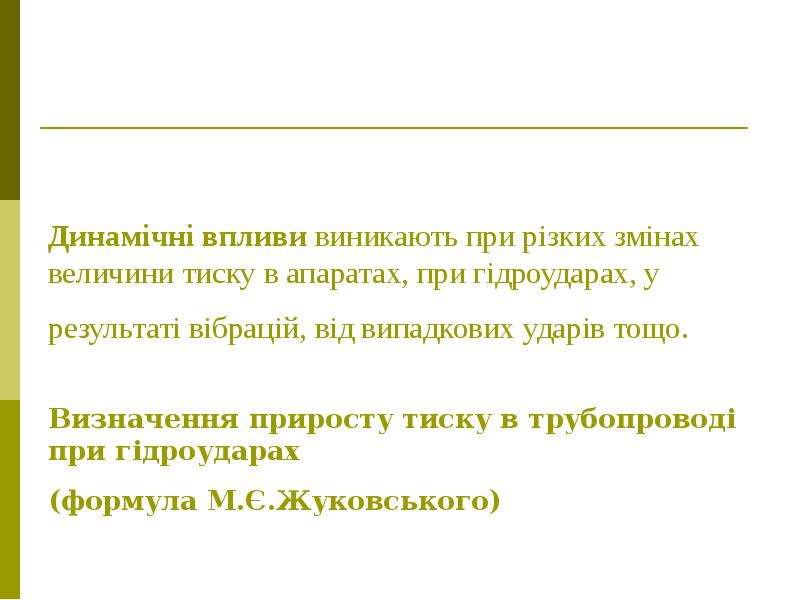

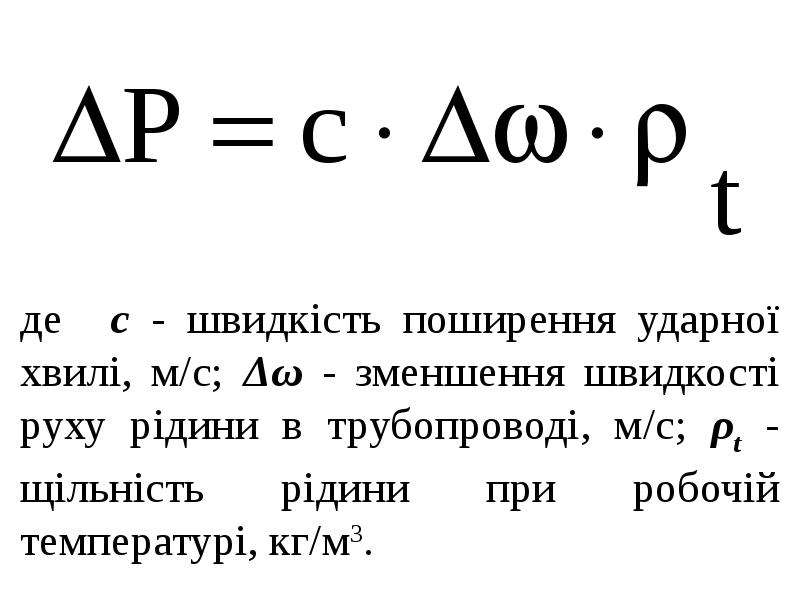

Динамічні впливи виникають при різких змінах величини тиску в апаратах, при гідроударах, у результаті вібрацій, від випадкових ударів тощо. Визначення приросту тиску в трубопроводі при гідроударах (формула М.Є.Жуковського)

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

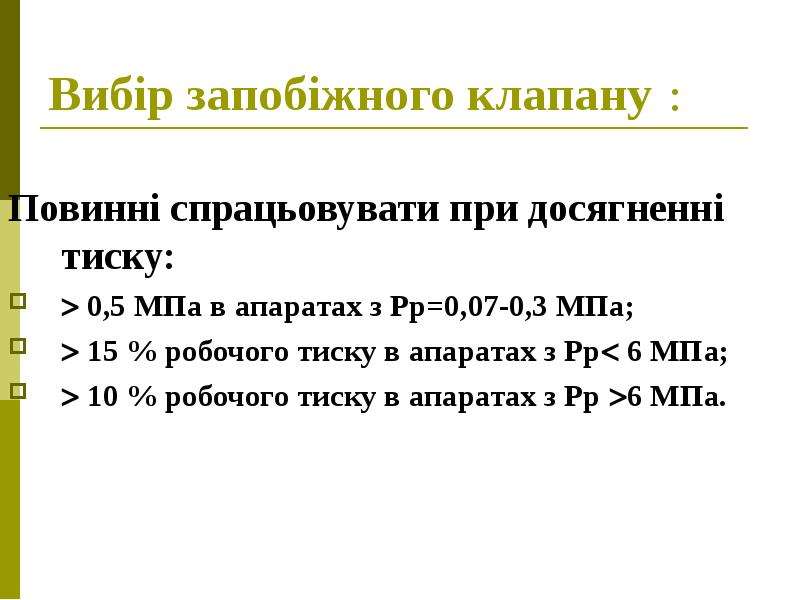

Вибір запобіжного клапану : Повинні спрацьовувати при досягненні тиску:  0,5 МПа в апаратах з Рр=0,07-0,3 МПа;  15 % робочого тиску в апаратах з Рр 6 МПа;  10 % робочого тиску в апаратах з Рр 6 МПа.

Слайд 22

Описание слайда:

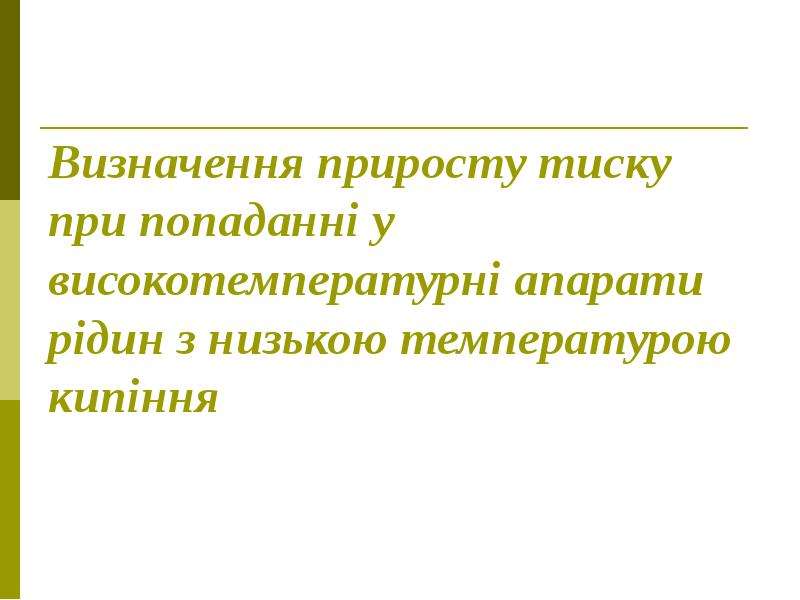

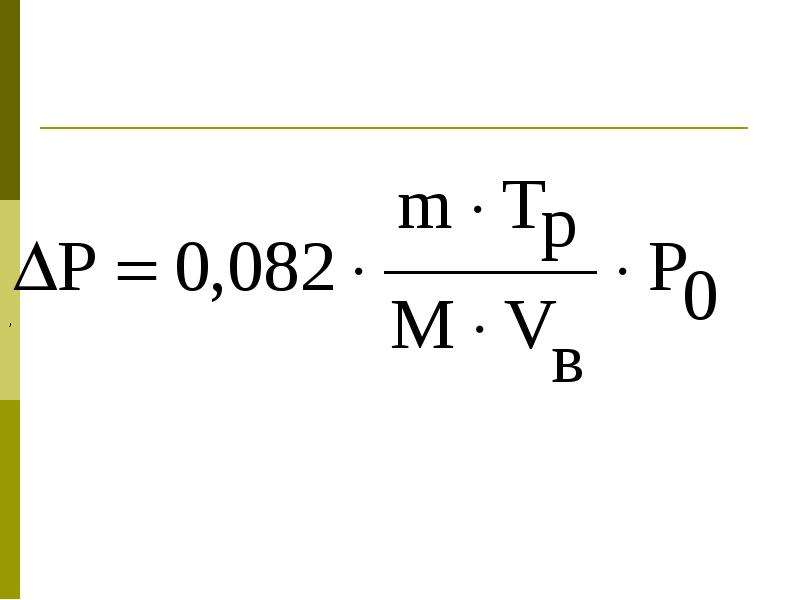

Визначення приросту тиску при попаданні у високотемпературні апарати рідин з низькою температурою кипіння

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

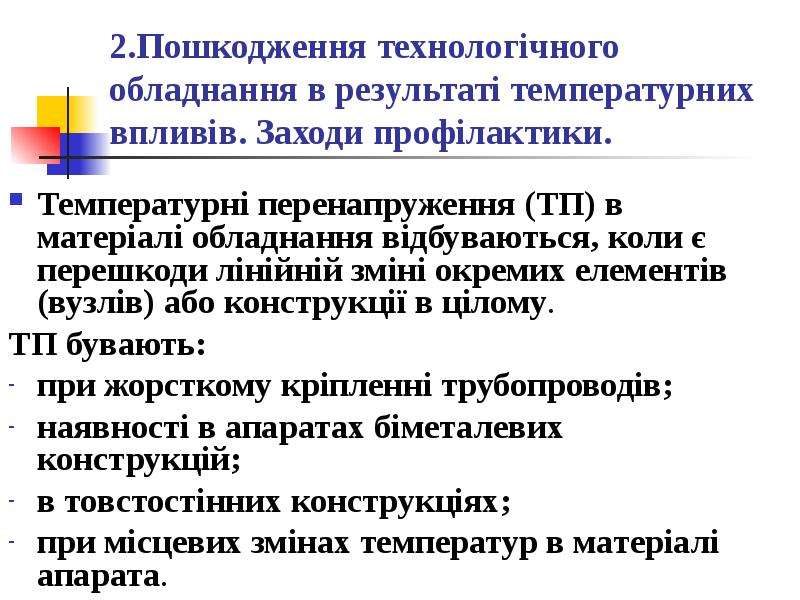

2.Пошкодження технологічного обладнання в результаті температурних впливів. Заходи профілактики. Температурні перенапруження (ТП) в матеріалі обладнання відбуваються, коли є перешкоди лінійній зміні окремих елементів (вузлів) або конструкції в цілому. ТП бувають: при жорсткому кріпленні трубопроводів; наявності в апаратах біметалевих конструкцій; в товстостінних конструкціях; при місцевих змінах температур в матеріалі апарата.

Слайд 25

Описание слайда:

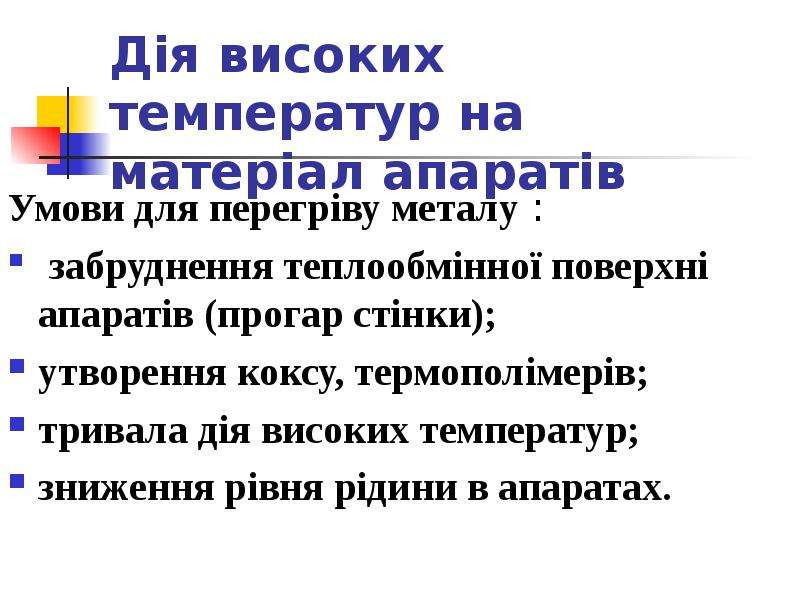

Дія високих температур на матеріал апаратів Умови для перегріву металу : забруднення теплообмінної поверхні апаратів (прогар стінки); утворення коксу, термополімерів; тривала дія високих температур; зниження рівня рідини в апаратах.

Слайд 26

Описание слайда:

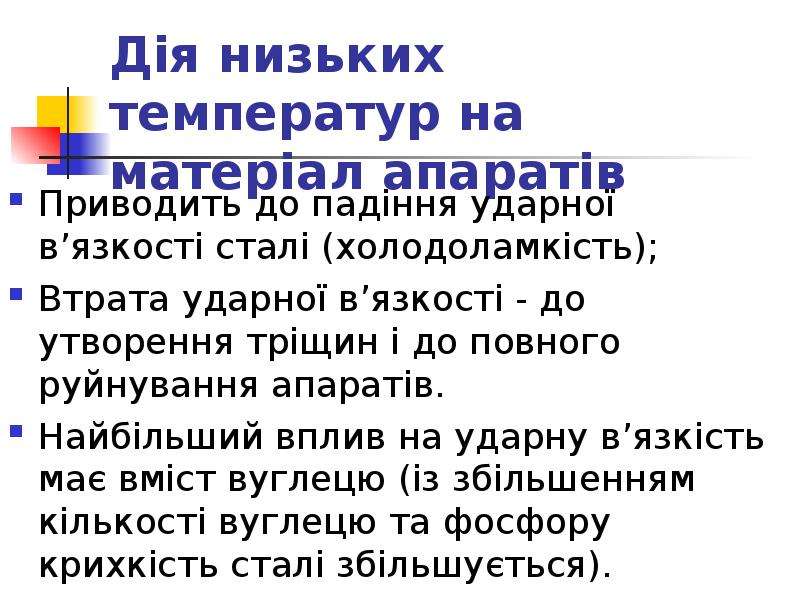

Дія низьких температур на матеріал апаратів Приводить до падіння ударної в’язкості сталі (холодоламкість); Втрата ударної в’язкості - до утворення тріщин і до повного руйнування апаратів. Найбільший вплив на ударну в’язкість має вміст вуглецю (із збільшенням кількості вуглецю та фосфору крихкість сталі збільшується).

Слайд 27

Описание слайда:

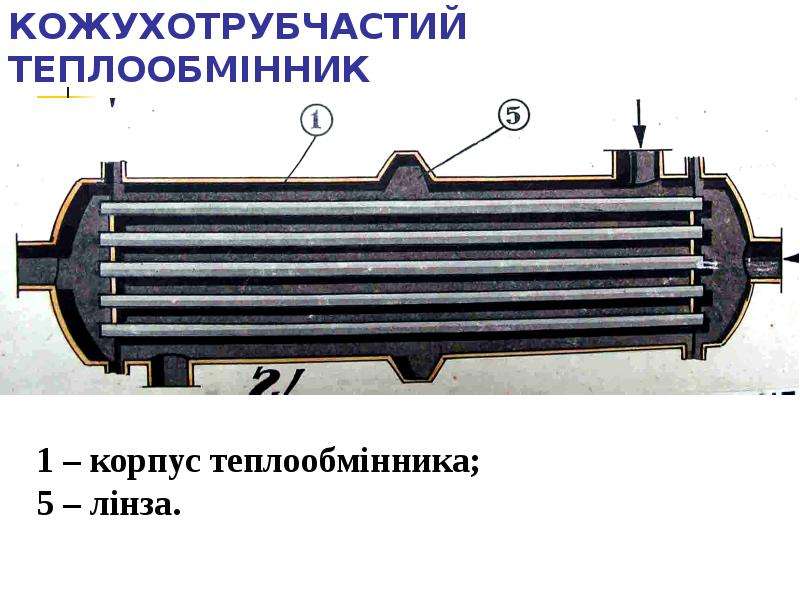

КОЖУХОТРУБЧАСТИЙ ТЕПЛООБМІННИК З ЛІНЗОЮ НА КОРПУСІ

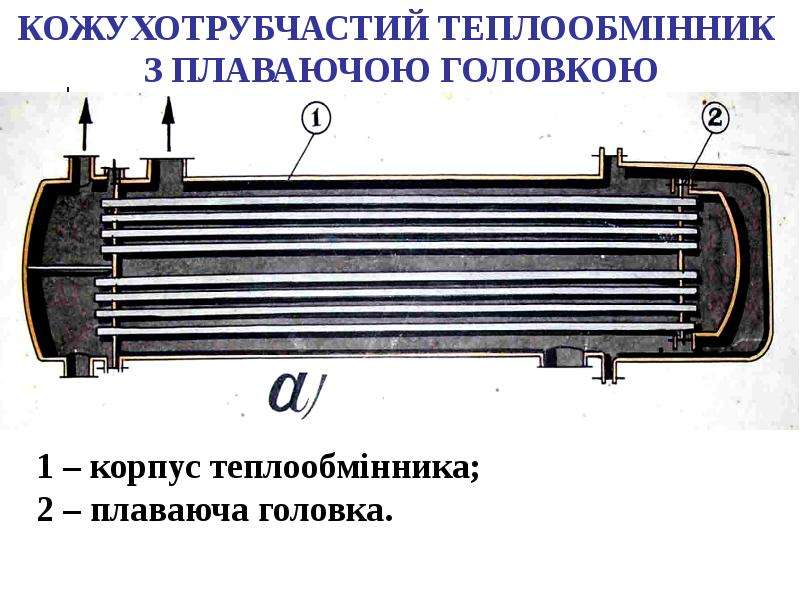

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

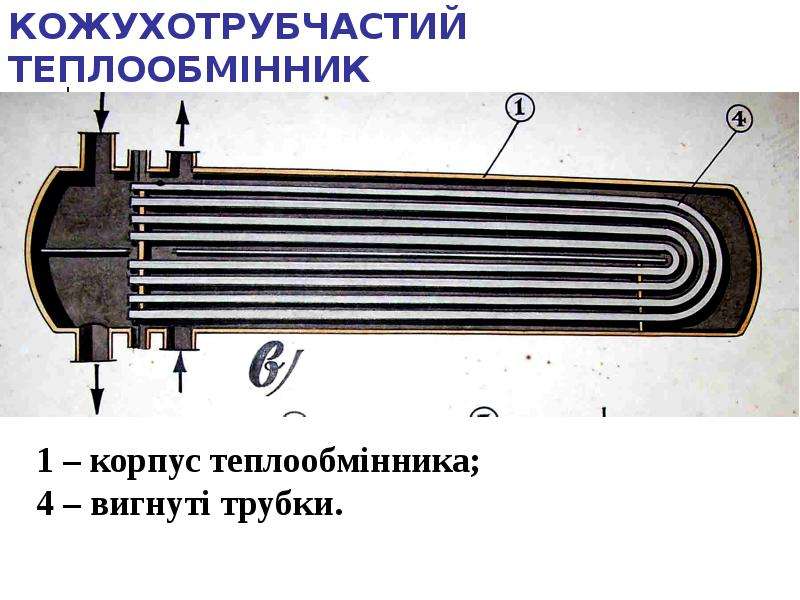

КОЖУХОТРУБЧАСТИЙ ТЕПЛООБМІННИК З ВИГНУТИМИ ТРУБАМИ

Слайд 30

Описание слайда:

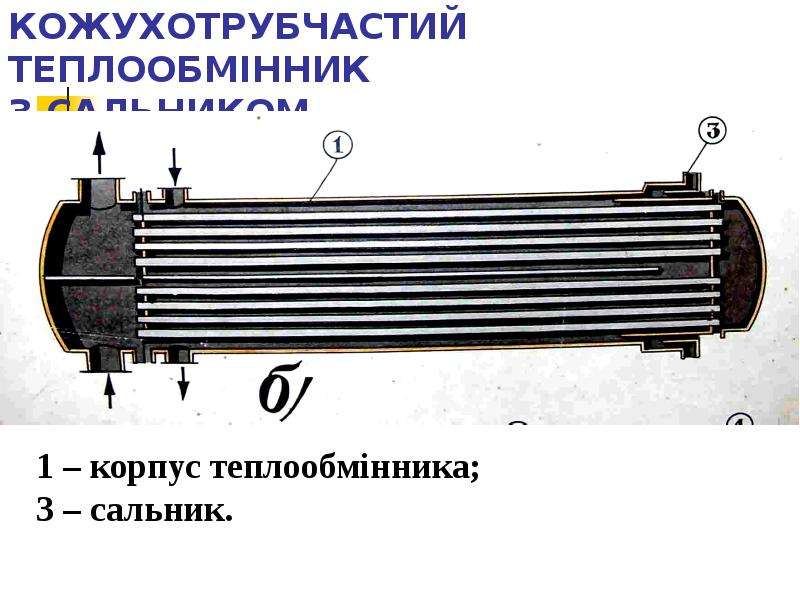

КОЖУХОТРУБЧАСТИЙ ТЕПЛООБМІННИК З САЛЬНИКОМ

Слайд 31

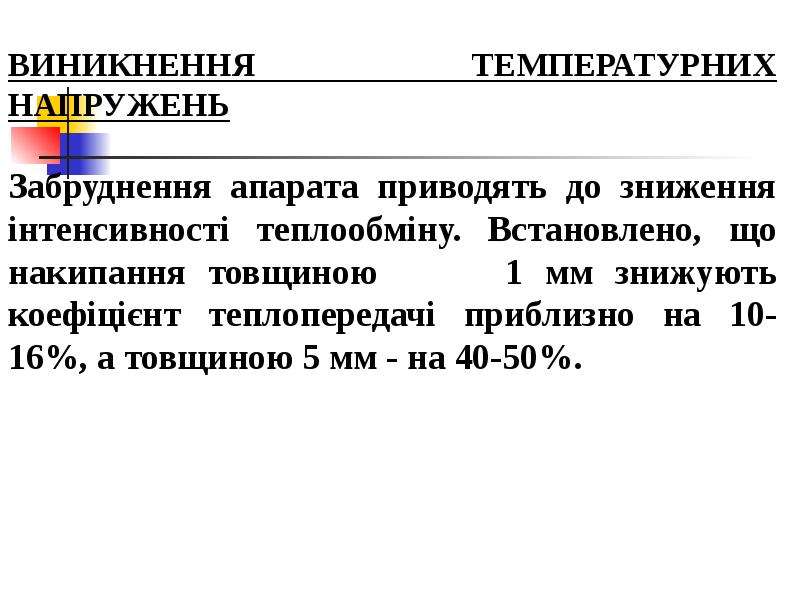

Описание слайда:

Слайд 32

Описание слайда:

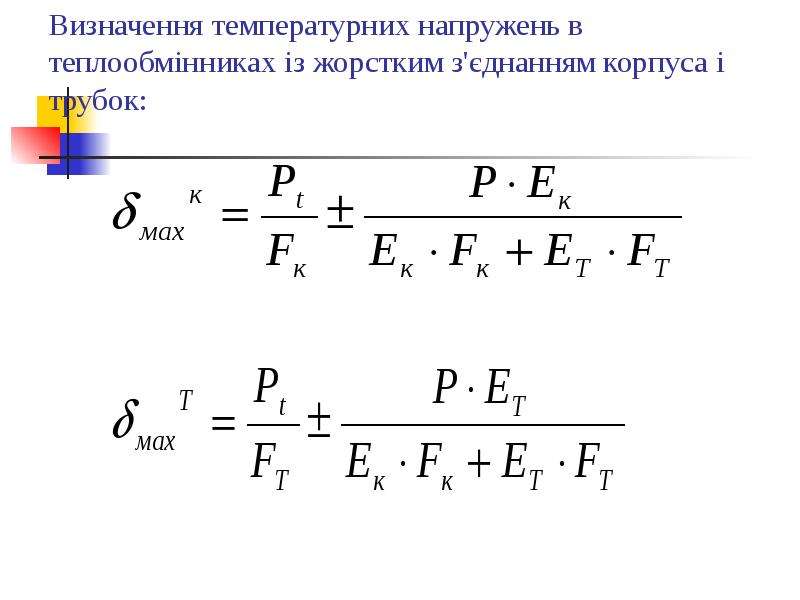

Визначення температурних напружень в теплообмінниках із жорстким з'єднанням корпуса і трубок:

Слайд 33

Описание слайда:

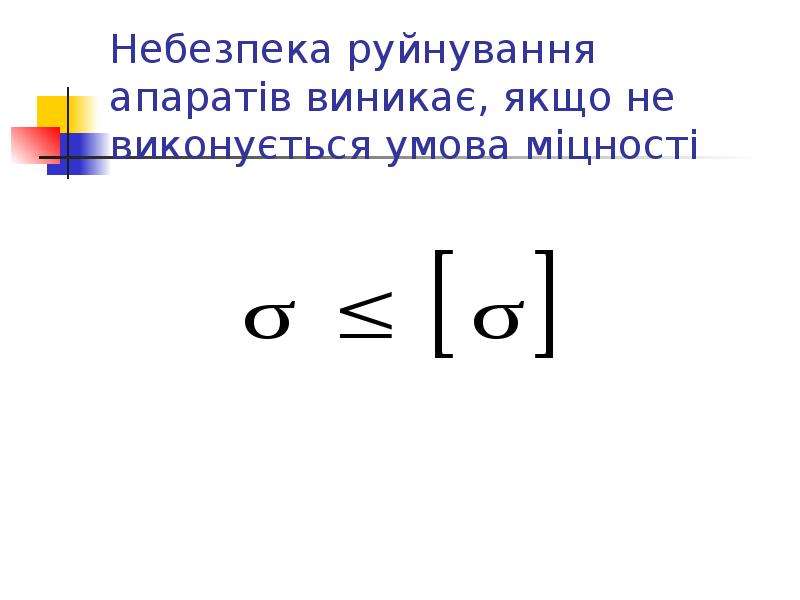

Небезпека руйнування апаратів виникає, якщо не виконується умова міцності

Слайд 34

Описание слайда:

Розрахункові допустимі напруження для апаратів з горючими речовинами визначають за формулою:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

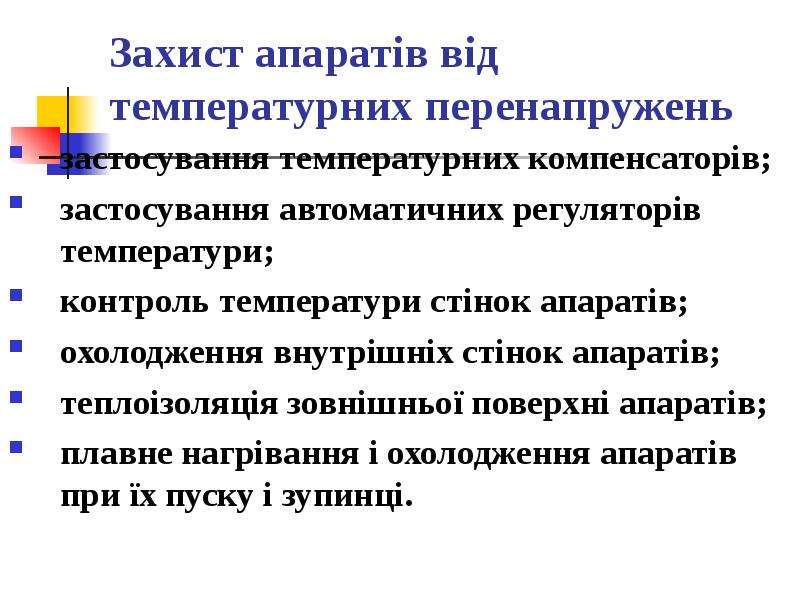

Захист апаратів від температурних перенапружень застосування температурних компенсаторів; застосування автоматичних регуляторів температури; контроль температури стінок апаратів; охолодження внутрішніх стінок апаратів; теплоізоляція зовнішньої поверхні апаратів; плавне нагрівання і охолодження апаратів при їх пуску і зупинці.

Слайд 37

Описание слайда:

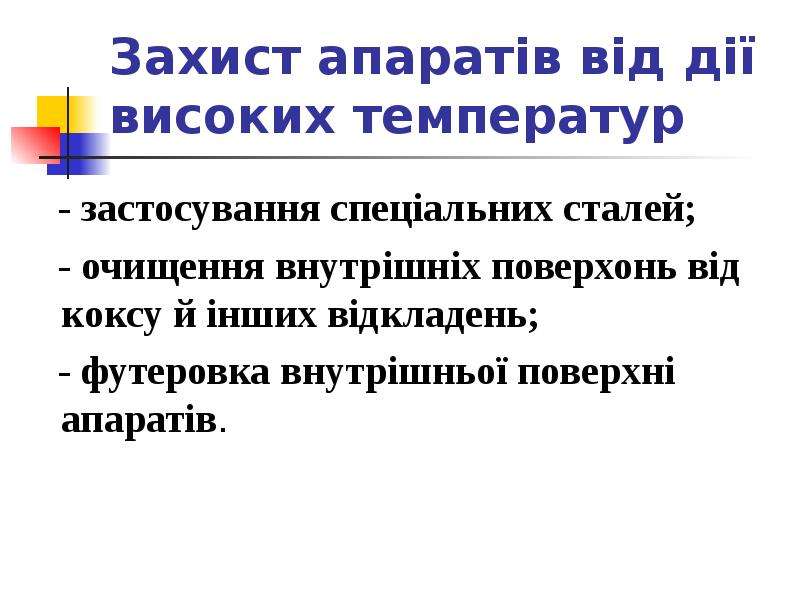

Захист апаратів від дії високих температур - застосування спеціальних сталей; - очищення внутрішніх поверхонь від коксу й інших відкладень; - футеровка внутрішньої поверхні апаратів.

Слайд 38

Описание слайда:

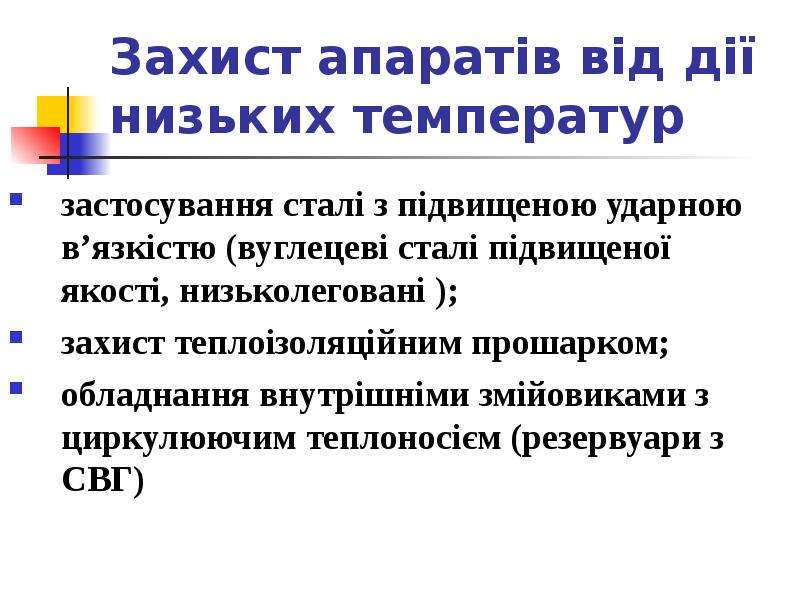

Захист апаратів від дії низьких температур застосування сталі з підвищеною ударною в’язкістю (вуглецеві сталі підвищеної якості, низьколеговані ); захист теплоізоляційним прошарком; обладнання внутрішніми змійовиками з циркулюючим теплоносієм (резервуари з СВГ)

Слайд 39

Описание слайда:

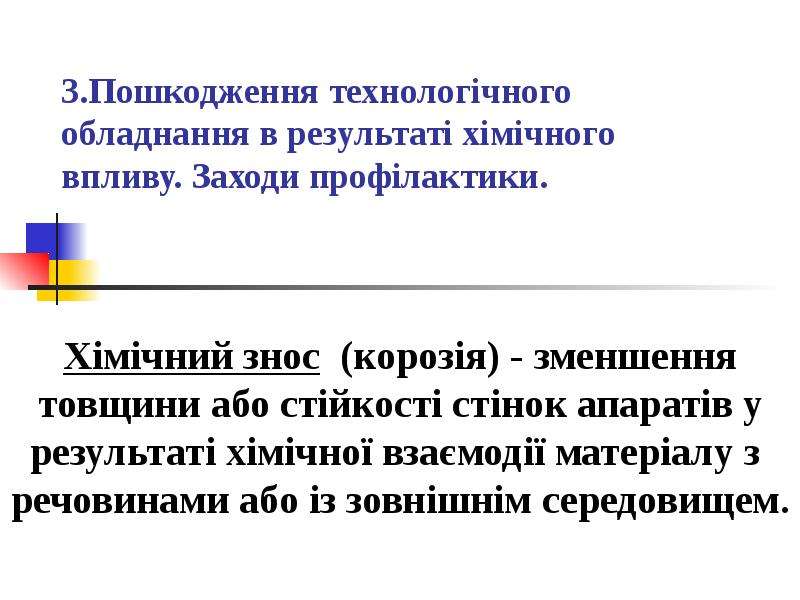

3.Пошкодження технологічного обладнання в результаті хімічного впливу. Заходи профілактики. Хімічний знос (корозія) - зменшення товщини або стійкості стінок апаратів у результаті хімічної взаємодії матеріалу з речовинами або із зовнішнім середовищем.

Слайд 40

Описание слайда:

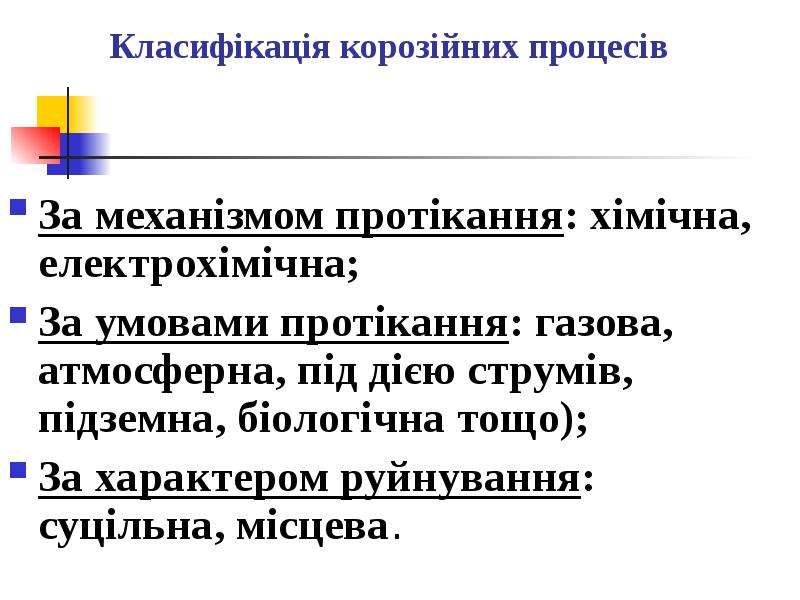

Класифікація корозійних процесів За механізмом протікання: хімічна, електрохімічна; За умовами протікання: газова, атмосферна, під дією струмів, підземна, біологічна тощо); За характером руйнування: суцільна, місцева.

Слайд 41

Описание слайда:

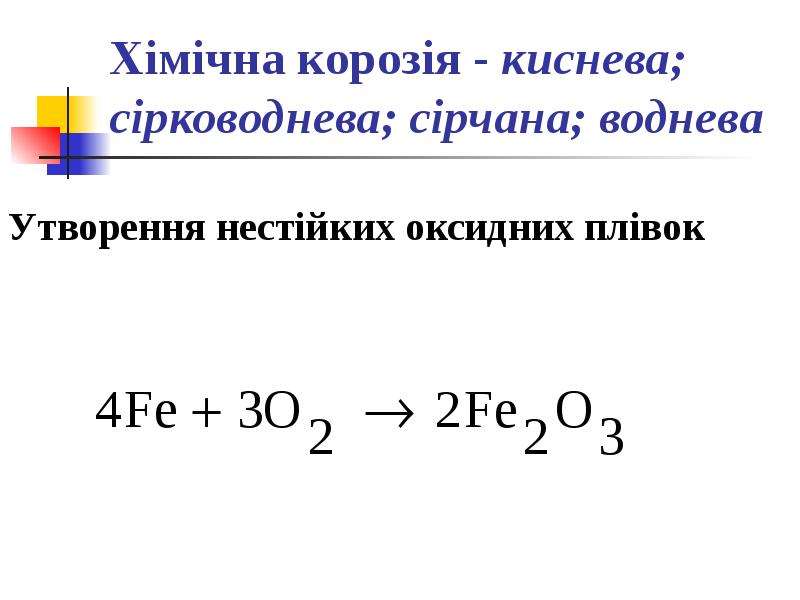

Хімічна корозія - киснева; сірководнева; сірчана; воднева Утворення нестійких оксидних плівок

Слайд 42

Описание слайда:

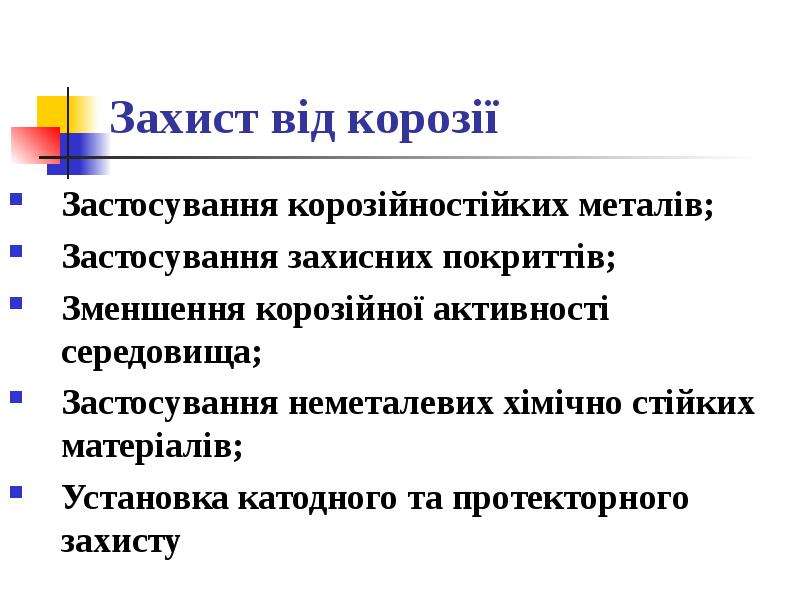

Захист від корозії Застосування корозійностійких металів; Застосування захисних покриттів; Зменшення корозійної активності середовища; Застосування неметалевих хімічно стійких матеріалів; Установка катодного та протекторного захисту

Слайд 43

Описание слайда:

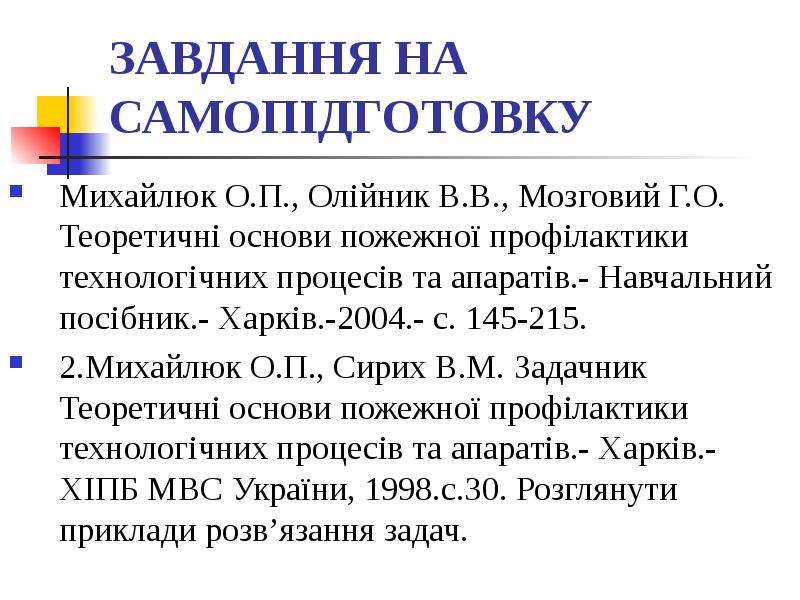

ЗАВДАННЯ НА САМОПІДГОТОВКУ Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів.- Навчальний посібник.- Харків.-2004.- с. 145-215. 2.Михайлюк О.П., Сирих В.М. Задачник Теоретичні основи пожежної профілактики технологічних процесів та апаратів.- Харків.- ХІПБ МВС України, 1998.с.30. Розглянути приклади розв’язання задач.
