Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Аппарат ИВЛ портативный ДП – 9.02. Доклад-сообщение содержит 22 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

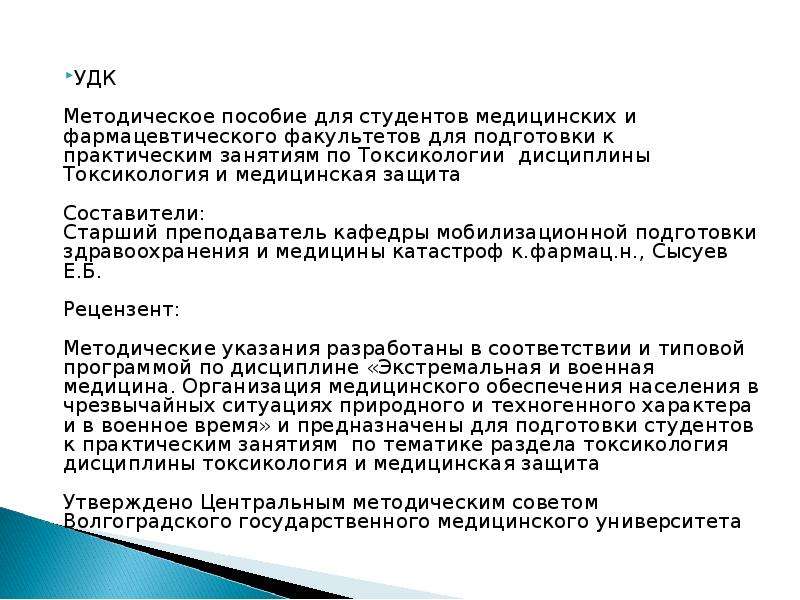

УДК Методическое пособие для студентов медицинских и фармацевтического факультетов для подготовки к практическим занятиям по Токсикологии дисциплины Токсикология и медицинская защита Составители: Старший преподаватель кафедры мобилизационной подготовки здравоохранения и медицины катастроф к.фармац.н., Сысуев Е.Б. Рецензент: Методические указания разработаны в соответствии и типовой программой по дисциплине «Экстремальная и военная медицина. Организация медицинского обеспечения населения в чрезвычайных ситуациях природного и техногенного характера и в военное время» и предназначены для подготовки студентов к практическим занятиям по тематике раздела токсикология дисциплины токсикология и медицинская защита Утверждено Центральным методическим советом Волгоградского государственного медицинского университета УДК Методическое пособие для студентов медицинских и фармацевтического факультетов для подготовки к практическим занятиям по Токсикологии дисциплины Токсикология и медицинская защита Составители: Старший преподаватель кафедры мобилизационной подготовки здравоохранения и медицины катастроф к.фармац.н., Сысуев Е.Б. Рецензент: Методические указания разработаны в соответствии и типовой программой по дисциплине «Экстремальная и военная медицина. Организация медицинского обеспечения населения в чрезвычайных ситуациях природного и техногенного характера и в военное время» и предназначены для подготовки студентов к практическим занятиям по тематике раздела токсикология дисциплины токсикология и медицинская защита Утверждено Центральным методическим советом Волгоградского государственного медицинского университета

Слайд 3

Описание слайда:

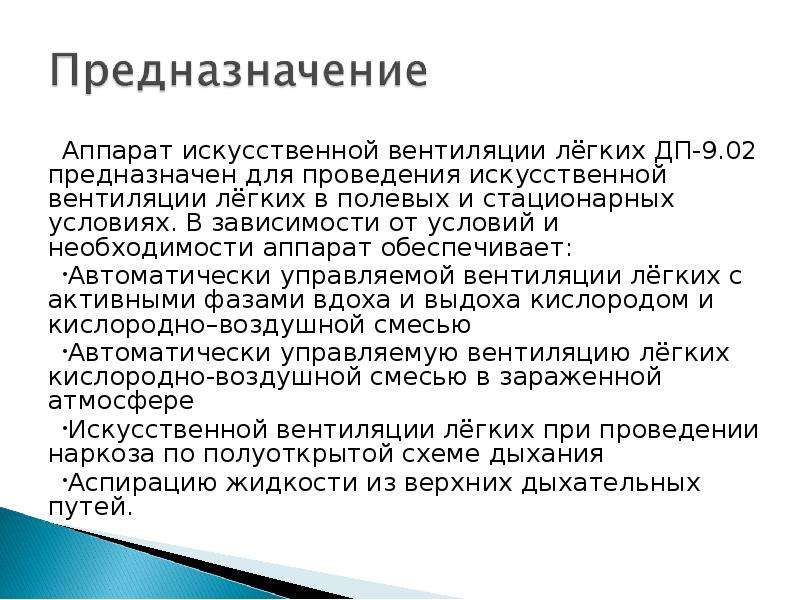

Аппарат искусственной вентиляции лёгких ДП-9.02 предназначен для проведения искусственной вентиляции лёгких в полевых и стационарных условиях. В зависимости от условий и необходимости аппарат обеспечивает: Аппарат искусственной вентиляции лёгких ДП-9.02 предназначен для проведения искусственной вентиляции лёгких в полевых и стационарных условиях. В зависимости от условий и необходимости аппарат обеспечивает: Автоматически управляемой вентиляции лёгких с активными фазами вдоха и выдоха кислородом и кислородно–воздушной смесью Автоматически управляемую вентиляцию лёгких кислородно-воздушной смесью в зараженной атмосфере Искусственной вентиляции лёгких при проведении наркоза по полуоткрытой схеме дыхания Аспирацию жидкости из верхних дыхательных путей.

Слайд 4

Описание слайда:

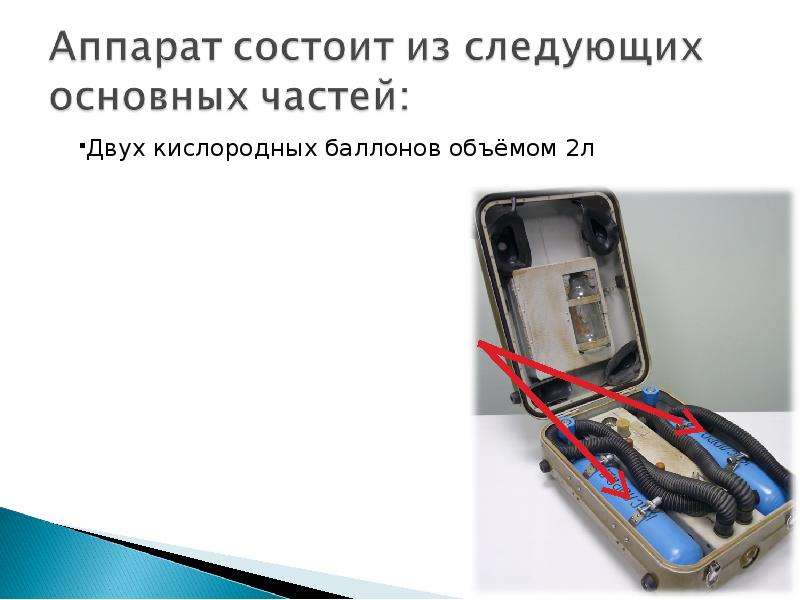

Двух кислородных баллонов объёмом 2л Двух кислородных баллонов объёмом 2л

Слайд 5

Описание слайда:

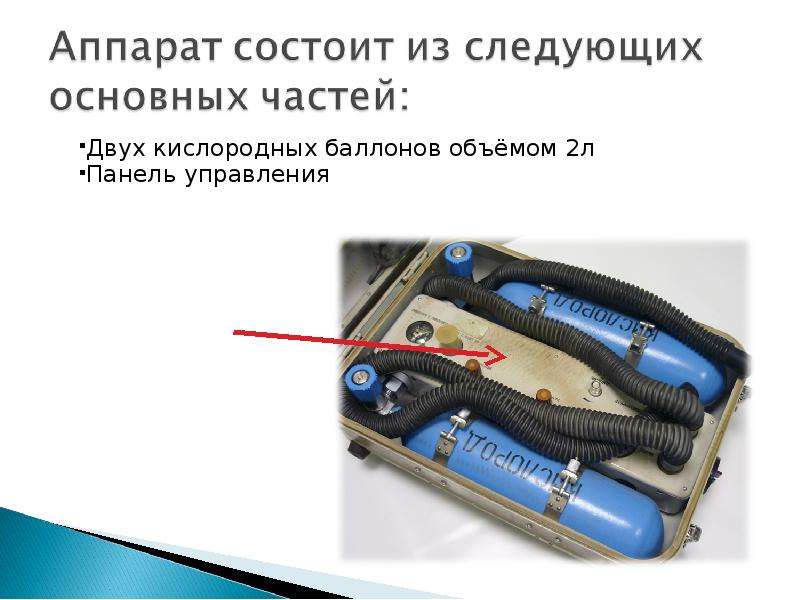

Двух кислородных баллонов объёмом 2л Двух кислородных баллонов объёмом 2л Панель управления

Слайд 6

Описание слайда:

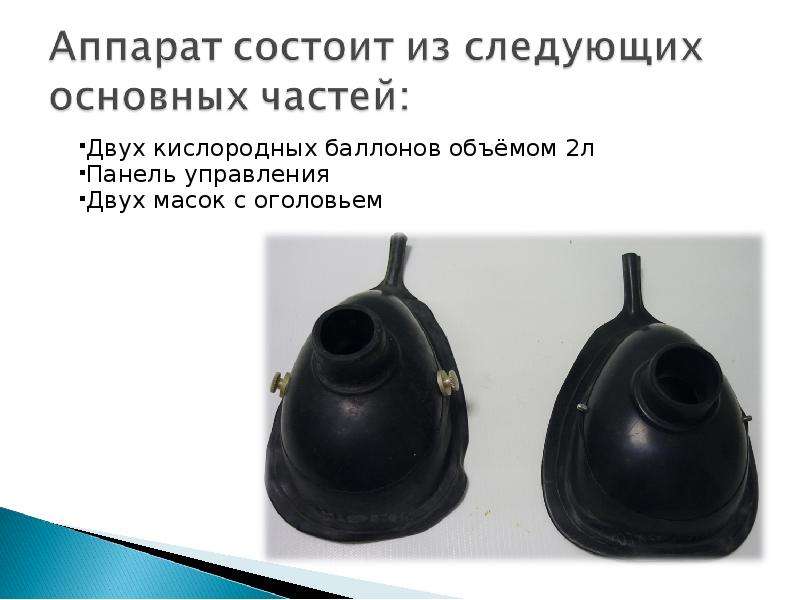

Двух кислородных баллонов объёмом 2л Двух кислородных баллонов объёмом 2л Панель управления Двух масок с оголовьем

Слайд 7

Описание слайда:

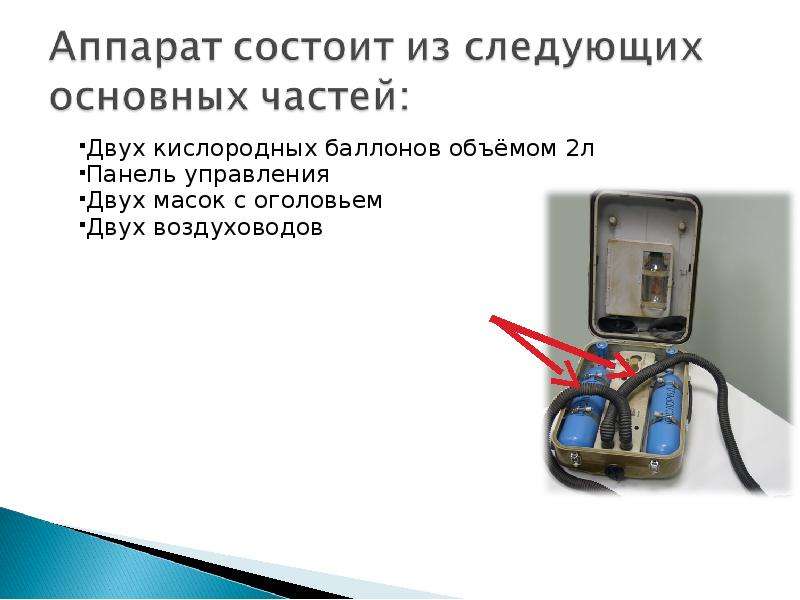

Двух кислородных баллонов объёмом 2л Двух кислородных баллонов объёмом 2л Панель управления Двух масок с оголовьем Двух воздуховодов

Слайд 8

Описание слайда:

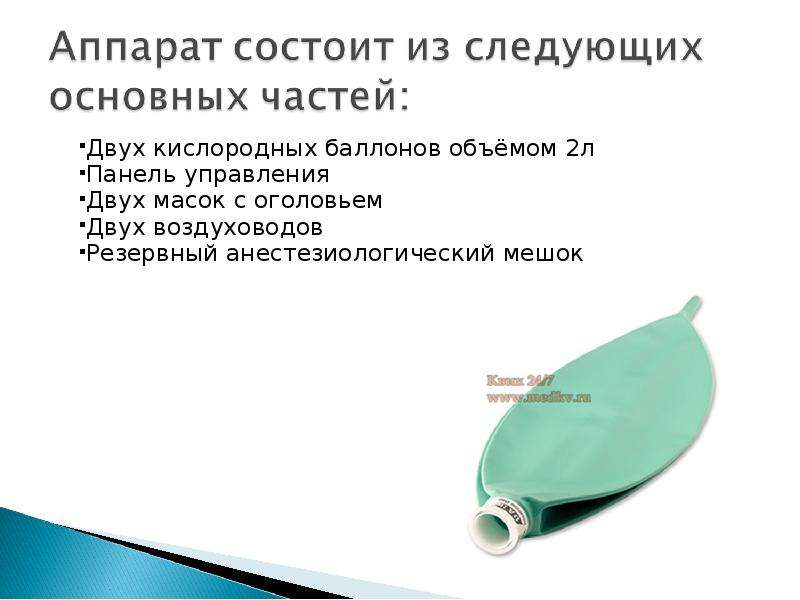

Двух кислородных баллонов объёмом 2л Двух кислородных баллонов объёмом 2л Панель управления Двух масок с оголовьем Двух воздуховодов Резервный анестезиологический мешок

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

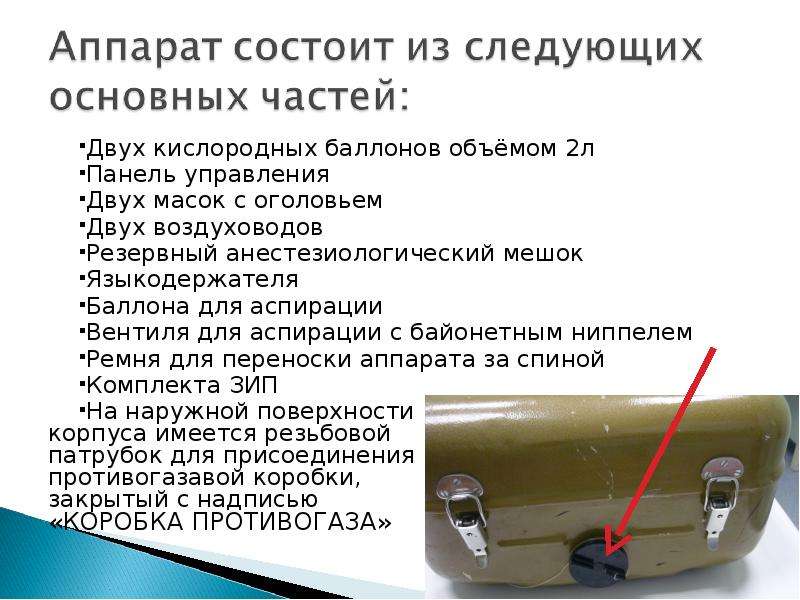

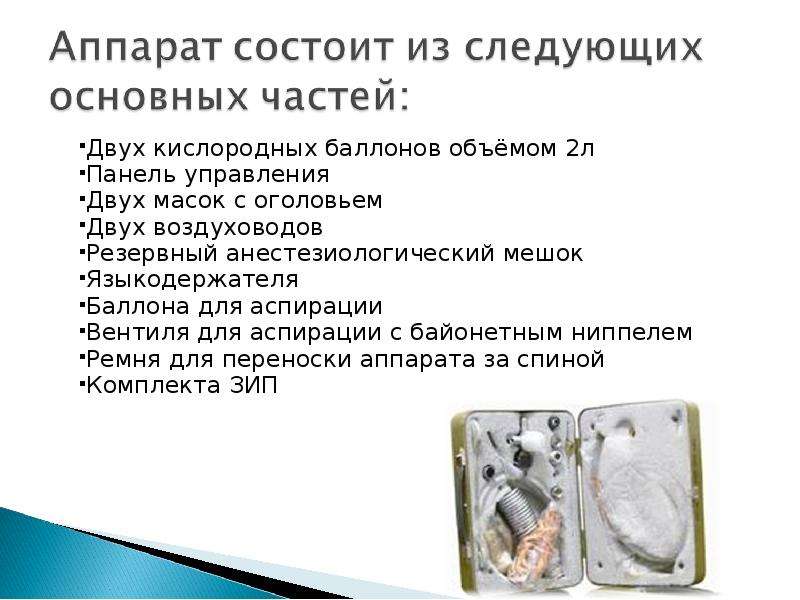

Двух кислородных баллонов объёмом 2л Двух кислородных баллонов объёмом 2л Панель управления Двух масок с оголовьем Двух воздуховодов Резервный анестезиологический мешок Языкодержателя Баллона для аспирации Вентиля для аспирации с байонетным ниппелем Ремня для переноски аппарата за спиной Комплекта ЗИП На наружной поверхности корпуса имеется резьбовой патрубок для присоединения противогазавой коробки, закрытый с надписью «КОРОБКА ПРОТИВОГАЗА»

Слайд 15

Описание слайда:

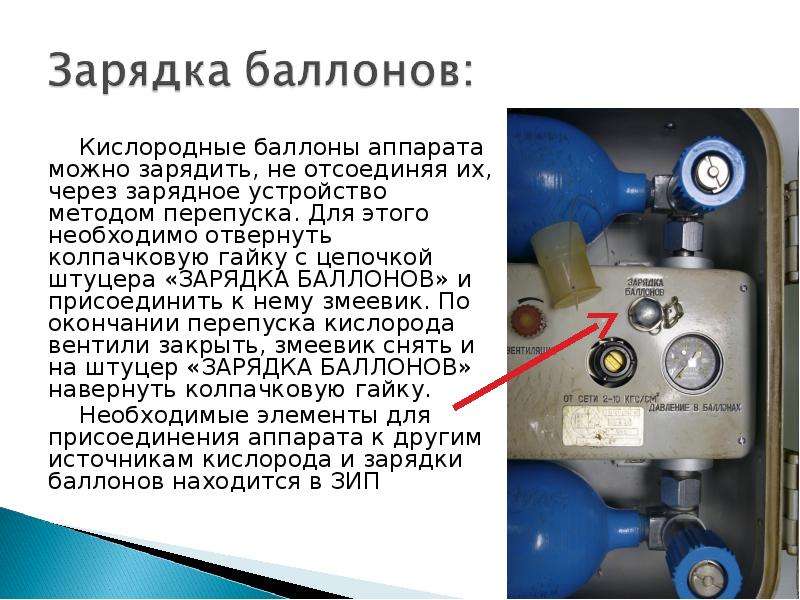

Кислородные баллоны аппарата можно зарядить, не отсоединяя их, через зарядное устройство методом перепуска. Для этого необходимо отвернуть колпачковую гайку с цепочкой штуцера «ЗАРЯДКА БАЛЛОНОВ» и присоединить к нему змеевик. По окончании перепуска кислорода вентили закрыть, змеевик снять и на штуцер «ЗАРЯДКА БАЛЛОНОВ» навернуть колпачковую гайку. Кислородные баллоны аппарата можно зарядить, не отсоединяя их, через зарядное устройство методом перепуска. Для этого необходимо отвернуть колпачковую гайку с цепочкой штуцера «ЗАРЯДКА БАЛЛОНОВ» и присоединить к нему змеевик. По окончании перепуска кислорода вентили закрыть, змеевик снять и на штуцер «ЗАРЯДКА БАЛЛОНОВ» навернуть колпачковую гайку. Необходимые элементы для присоединения аппарата к другим источникам кислорода и зарядки баллонов находится в ЗИП

Слайд 16

Описание слайда:

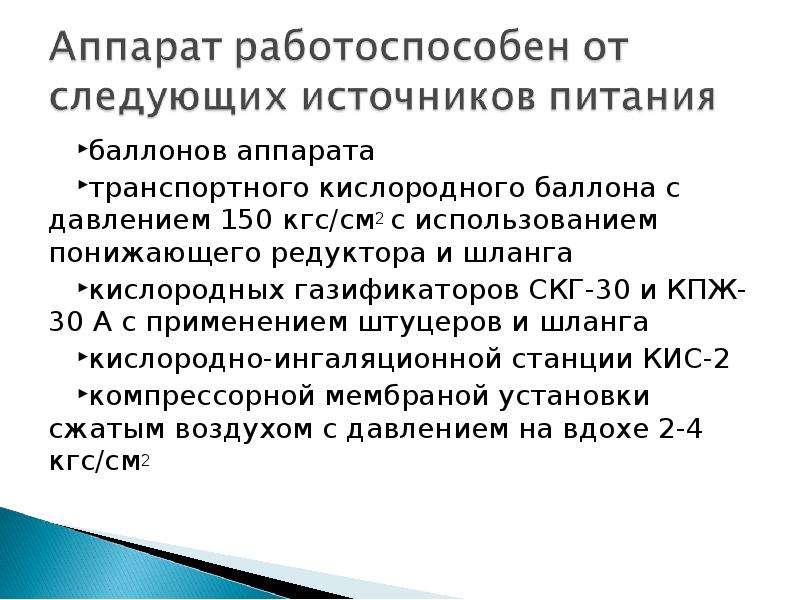

баллонов аппарата баллонов аппарата транспортного кислородного баллона с давлением 150 кгс/см2 с использованием понижающего редуктора и шланга кислородных газификаторов СКГ-30 и КПЖ-30 А с применением штуцеров и шланга кислородно-ингаляционной станции КИС-2 компрессорной мембраной установки сжатым воздухом с давлением на вдохе 2-4 кгс/см2

Слайд 17

Описание слайда:

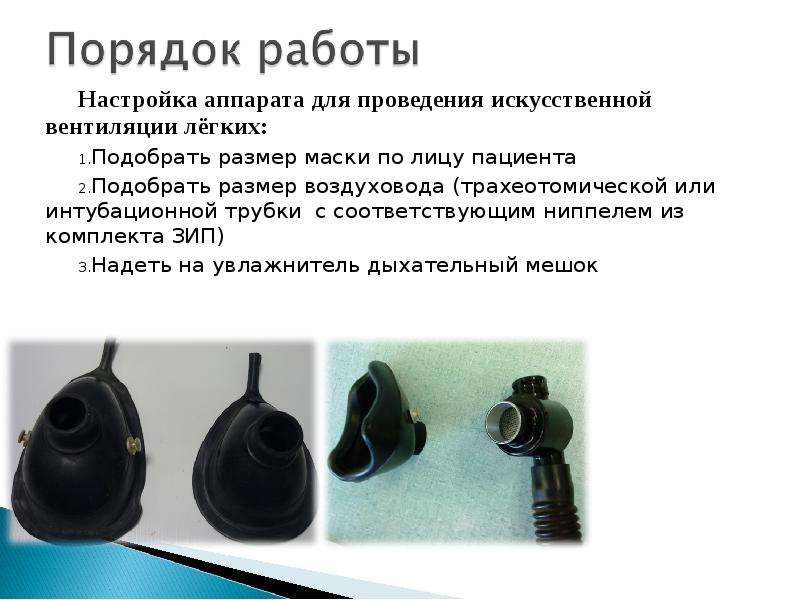

Настройка аппарата для проведения искусственной вентиляции лёгких: Настройка аппарата для проведения искусственной вентиляции лёгких: Подобрать размер маски по лицу пациента Подобрать размер воздуховода (трахеотомической или интубационной трубки с соответствующим ниппелем из комплекта ЗИП) Надеть на увлажнитель дыхательный мешок

Слайд 18

Описание слайда:

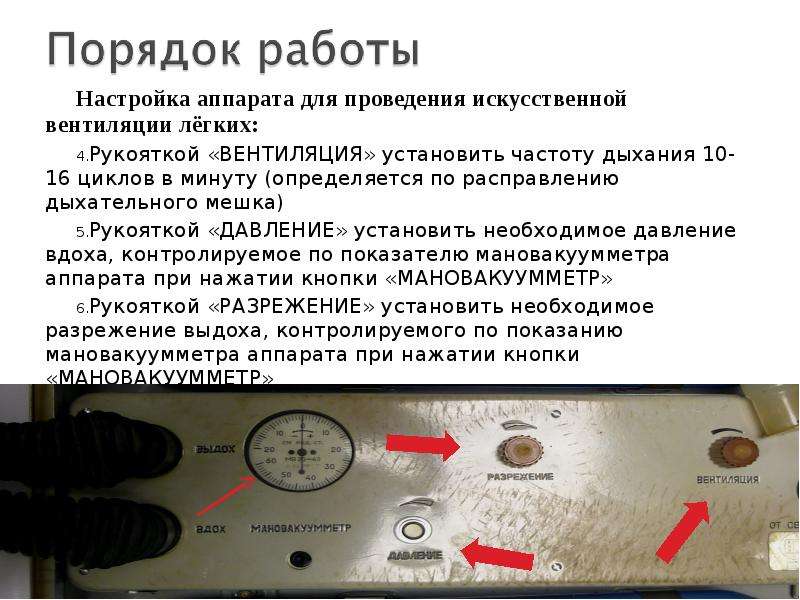

Настройка аппарата для проведения искусственной вентиляции лёгких: Настройка аппарата для проведения искусственной вентиляции лёгких: Рукояткой «ВЕНТИЛЯЦИЯ» установить частоту дыхания 10-16 циклов в минуту (определяется по расправлению дыхательного мешка) Рукояткой «ДАВЛЕНИЕ» установить необходимое давление вдоха, контролируемое по показателю мановакуумметра аппарата при нажатии кнопки «МАНОВАКУУММЕТР» Рукояткой «РАЗРЕЖЕНИЕ» установить необходимое разрежение выдоха, контролируемого по показанию мановакуумметра аппарата при нажатии кнопки «МАНОВАКУУММЕТР»

Слайд 19

Описание слайда:

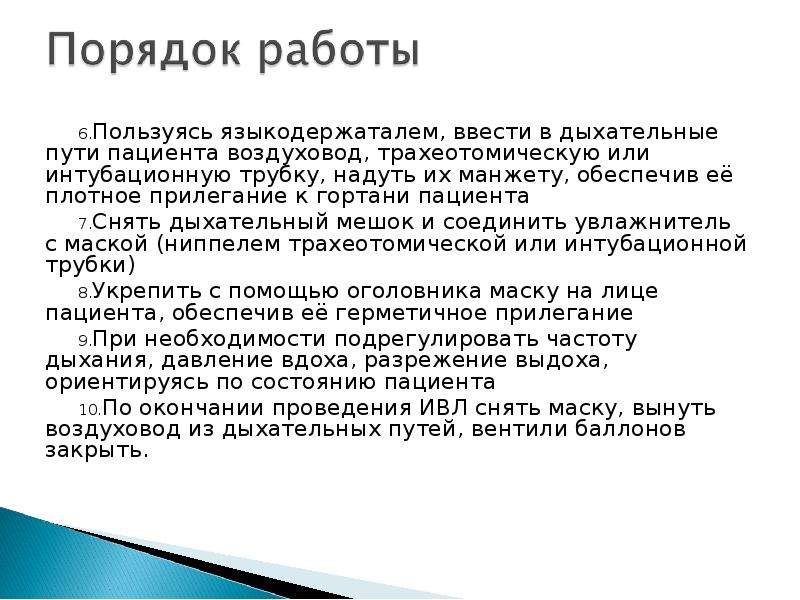

Пользуясь языкодержаталем, ввести в дыхательные пути пациента воздуховод, трахеотомическую или интубационную трубку, надуть их манжету, обеспечив её плотное прилегание к гортани пациента Пользуясь языкодержаталем, ввести в дыхательные пути пациента воздуховод, трахеотомическую или интубационную трубку, надуть их манжету, обеспечив её плотное прилегание к гортани пациента Снять дыхательный мешок и соединить увлажнитель с маской (ниппелем трахеотомической или интубационной трубки) Укрепить с помощью оголовника маску на лице пациента, обеспечив её герметичное прилегание При необходимости подрегулировать частоту дыхания, давление вдоха, разрежение выдоха, ориентируясь по состоянию пациента По окончании проведения ИВЛ снять маску, вынуть воздуховод из дыхательных путей, вентили баллонов закрыть.

Слайд 20

Описание слайда:

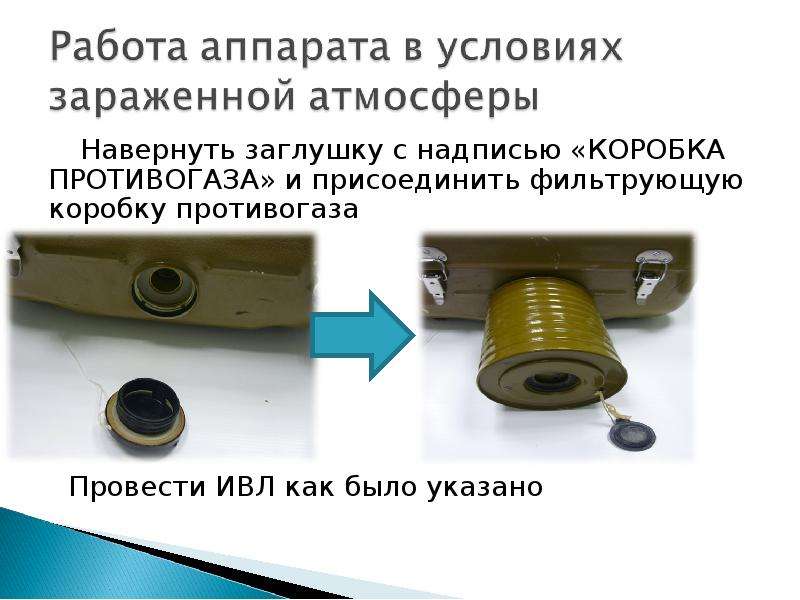

Навернуть заглушку с надписью «КОРОБКА ПРОТИВОГАЗА» и присоединить фильтрующую коробку противогаза Навернуть заглушку с надписью «КОРОБКА ПРОТИВОГАЗА» и присоединить фильтрующую коробку противогаза

Слайд 21

Описание слайда:

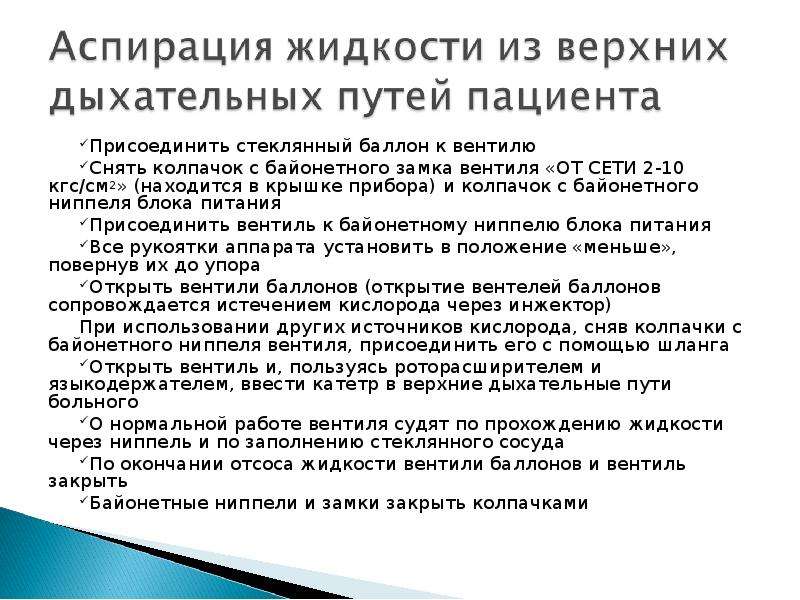

Присоединить стеклянный баллон к вентилю Присоединить стеклянный баллон к вентилю Снять колпачок с байонетного замка вентиля «ОТ СЕТИ 2-10 кгс/см2» (находится в крышке прибора) и колпачок с байонетного ниппеля блока питания Присоединить вентиль к байонетному ниппелю блока питания Все рукоятки аппарата установить в положение «меньше», повернув их до упора Открыть вентили баллонов (открытие вентелей баллонов сопровождается истечением кислорода через инжектор) При использовании других источников кислорода, сняв колпачки с байонетного ниппеля вентиля, присоединить его с помощью шланга Открыть вентиль и, пользуясь роторасширителем и языкодержателем, ввести катетр в верхние дыхательные пути больного О нормальной работе вентиля судят по прохождению жидкости через ниппель и по заполнению стеклянного сосуда По окончании отсоса жидкости вентили баллонов и вентиль закрыть Байонетные ниппели и замки закрыть колпачками
