Слайд 1

Описание слайда:

Лекция № 6 АППАРАТНО-КОМПЬЮТЕРНЫЕ МЕДИЦИНСКИЕ СИСТЕМЫ

Слайд 2

Описание слайда:

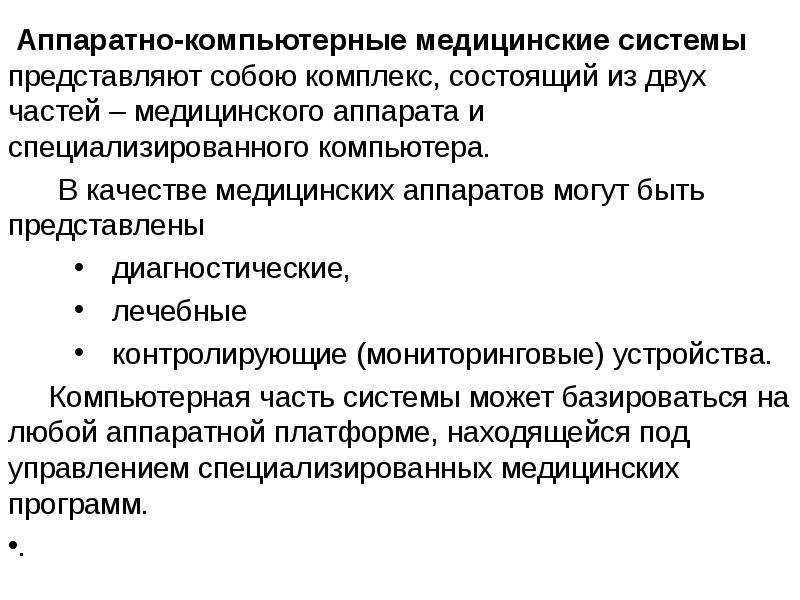

Аппаратно-компьютерные медицинские системы представляют собою комплекс, состоящий из двух частей – медицинского аппарата и специализированного компьютера. Аппаратно-компьютерные медицинские системы представляют собою комплекс, состоящий из двух частей – медицинского аппарата и специализированного компьютера. В качестве медицинских аппаратов могут быть представлены диагностические, лечебные контролирующие (мониторинговые) устройства. Компьютерная часть системы может базироваться на любой аппаратной платформе, находящейся под управлением специализированных медицинских программ. .

Слайд 3

Описание слайда:

Аппаратно-компьютерные медицинские системы по своему назначению подразделяются на 5 основных групп: для получения медицинских изображений органов человека, для получения параметрических данных, для получения функциональных данных, для выполнения мониторинга, терапевтического направления.

Слайд 4

Описание слайда:

Системы для получения медицинских диагностических изображений Это сложные технические устройства, в которых установлены мощные компьютеры. Эти специализированные компьютеры работают, как правило, под управлением сложных операционных систем, таких, например, как Unix, Windows NT, Linux, и имеют развитое прикладное программное обеспечение. Для получения медицинских диагностических изображений используются аппаратно-компьютерные комплексы двух типов. В первом из них первоначальное изображение получается в аналоговом виде, затем оно оцифровывается в АЦП и далее существует в цифровом виде

Слайд 5

Описание слайда:

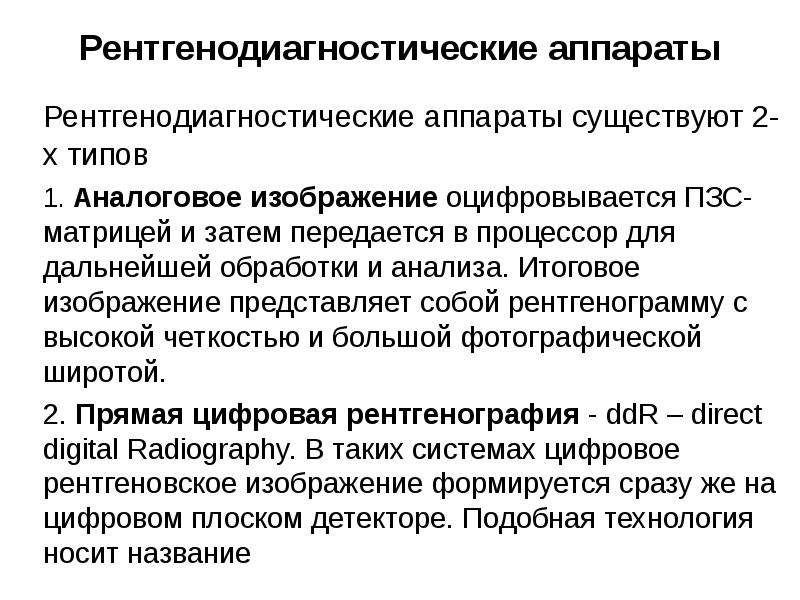

Рентгенодиагностические аппараты Рентгенодиагностические аппараты существуют 2-х типов 1. Аналоговое изображение оцифровывается ПЗС-матрицей и затем передается в процессор для дальнейшей обработки и анализа. Итоговое изображение представляет собой рентгенограмму с высокой четкостью и большой фотографической широтой. 2. Прямая цифровая рентгенография - ddR – direct digital Radiography. В таких системах цифровое рентгеновское изображение формируется сразу же на цифровом плоском детекторе. Подобная технология носит название

Слайд 6

Описание слайда:

В настоящее время рентгенография – один из наиболее распространенных методов рентгенологического исследования. В настоящее время рентгенография – один из наиболее распространенных методов рентгенологического исследования. Нередко она применяется в комбинации с искусственным контрастированием органов. Рис.6.1.Цифровая рентгенограмма коленного сустава (боковая проекция)

Слайд 7

Описание слайда:

Ультразвуковые аппаратно-компьютерные комплексы Содержат датчик ультразвуковых излучений, формирующий первоначально аналоговый образ органа. Затем в модуле оцифровки аналоговые изображения преобразовываются в цифровые.

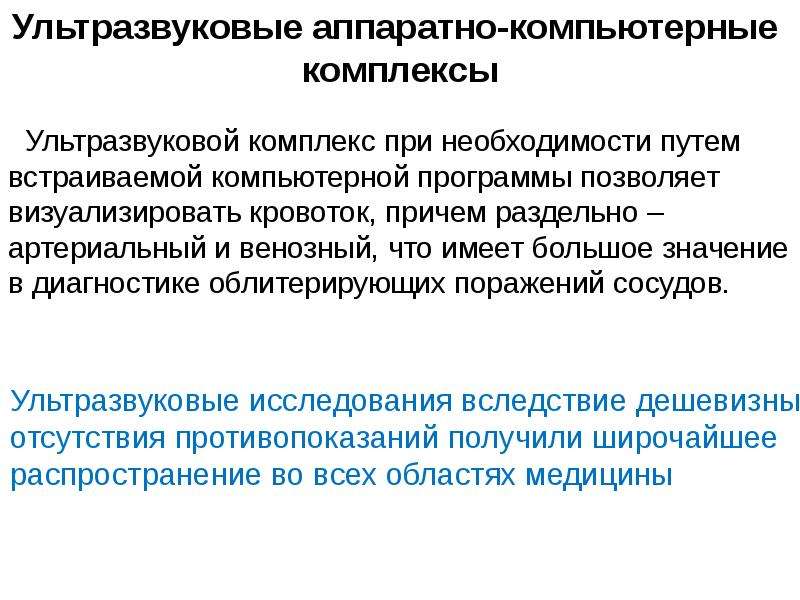

Слайд 8

Описание слайда:

Ультразвуковые аппаратно-компьютерные комплексы Ультразвуковой комплекс при необходимости путем встраиваемой компьютерной программы позволяет визуализировать кровоток, причем раздельно – артериальный и венозный, что имеет большое значение в диагностике облитерирующих поражений сосудов.

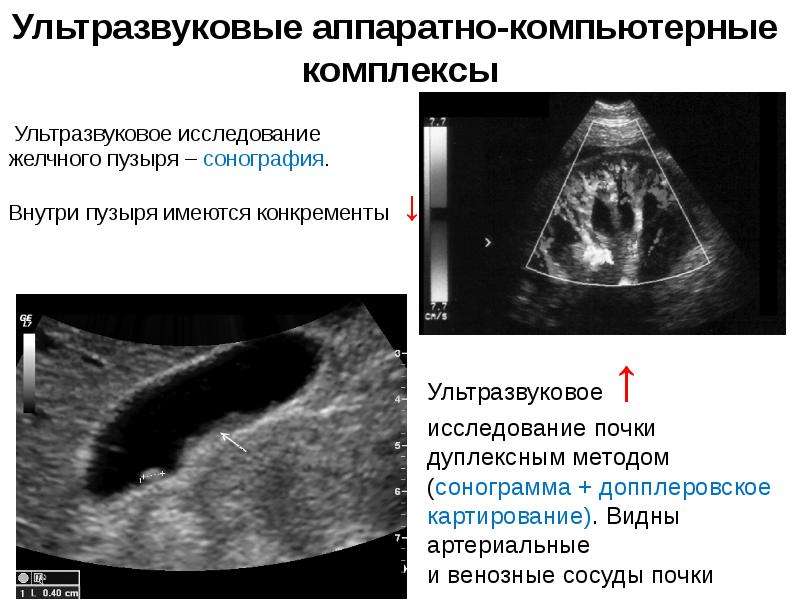

Слайд 9

Описание слайда:

Ультразвуковые аппаратно-компьютерные комплексы Ультразвуковое исследование желчного пузыря – сонография. Внутри пузыря имеются конкременты ↓

Слайд 10

Описание слайда:

Аппаратно-компьютерный комплекс радионуклидной визуализации Аппаратно-компьютерный комплекс радионуклидной визуализации - гамма-камера - устроен по аналого-цифровому принципу . Он предназначенный для радионуклидной визуализации органов человека гамма-квантами. После введения в организм пациента органотропных радиофарм-препаратов они накапливаются в этих органах и сигнализируют о своем присутствии испускаемыми гамма-квантами. Последние улавливаются сцинтилляционным детектором и позиционируются на его плоскости в виде двухмерного изображения исследуемого органа. Далее изображение оцифровывается и передается для дальнейшей обработки в процессор.

Слайд 11

Описание слайда:

Аппаратно-компьютерные комплексы реконструкции первичных цифровых изображений. К таким устройствам относятся компьютерный томограф (КТ) и магнитно-резонансный томограф (МРТ).

Слайд 12

Описание слайда:

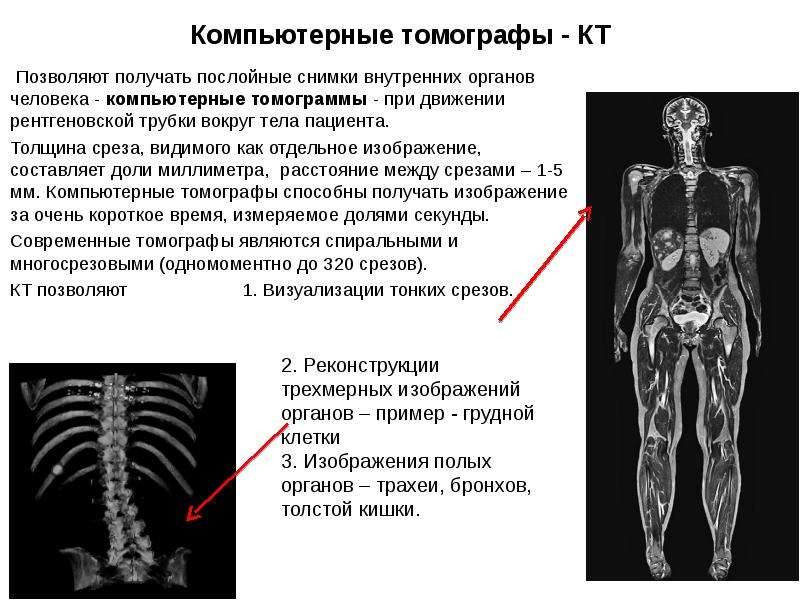

Компьютерные томографы - КТ Позволяют получать послойные снимки внутренних органов человека - компьютерные томограммы - при движении рентгеновской трубки вокруг тела пациента. Толщина среза, видимого как отдельное изображение, составляет доли миллиметра, расстояние между срезами – 1-5 мм. Компьютерные томографы способны получать изображение за очень короткое время, измеряемое долями секунды. Современные томографы являются спиральными и многосрезовыми (одномоментно до 320 срезов). КТ позволяют 1. Визуализации тонких срезов.

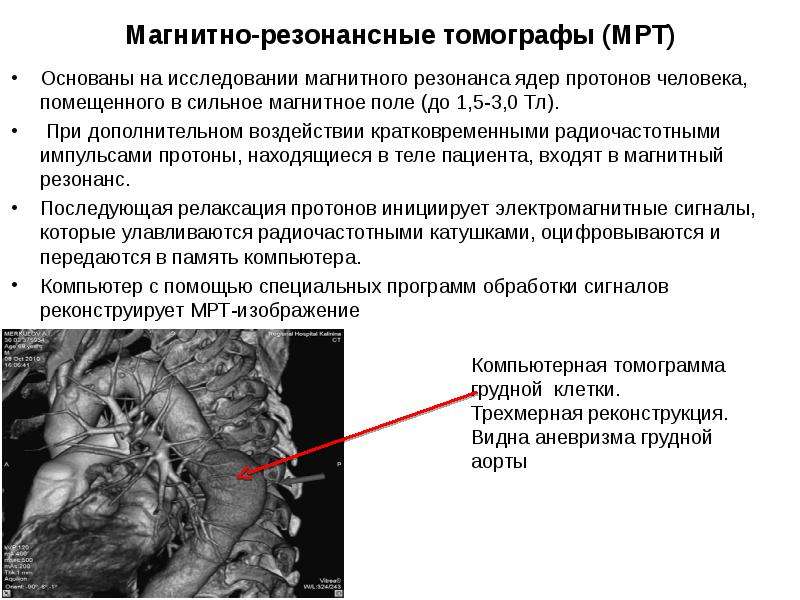

Слайд 13

Описание слайда:

Магнитно-резонансные томографы (МРТ) Основаны на исследовании магнитного резонанса ядер протонов человека, помещенного в сильное магнитное поле (до 1,5-3,0 Тл). При дополнительном воздействии кратковременными радиочастотными импульсами протоны, находящиеся в теле пациента, входят в магнитный резонанс. Последующая релаксация протонов инициирует электромагнитные сигналы, которые улавливаются радиочастотными катушками, оцифровываются и передаются в память компьютера. Компьютер с помощью специальных программ обработки сигналов реконструирует МРТ-изображение

Слайд 14

Описание слайда:

Методика мультимодальных изображений Значительным шагом вперед, продвинувшим изобразительные методы аппаратно-компьютерных систем, стала методика так называемых мультимодальных, или «спаянных изображений» (fusion imaging). При этом на одном снимке или на экране монитора получается изображение внутренних органов, полученных разными методами исследования – МРТ, КТ и с помощью радионуклидов. Такой метод позволяет выявить мелкие очаги повышенного накопления радиоактивного вещества и привязать их к анатомическим ориентирам тела пациента.

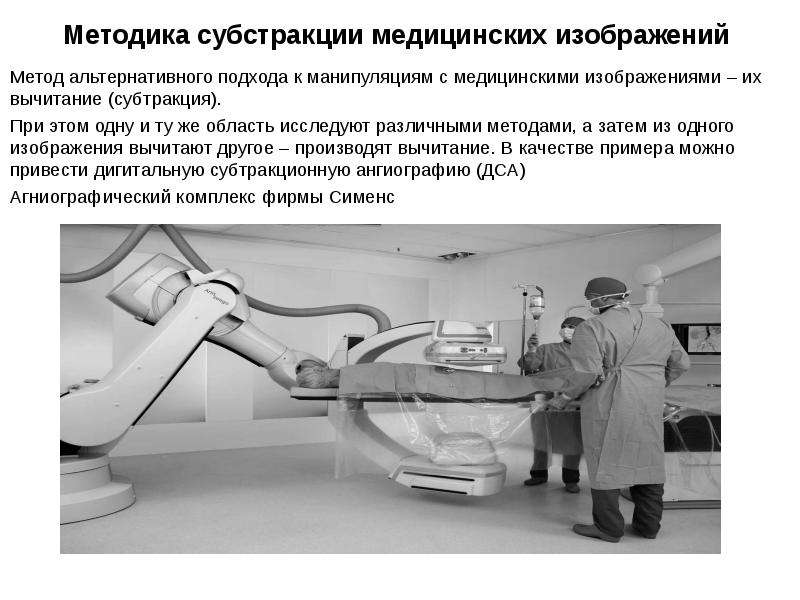

Слайд 15

Описание слайда:

Методика субстракции медицинских изображений Метод альтернативного подхода к манипуляциям с медицинскими изображениями – их вычитание (субтракция). При этом одну и ту же область исследуют различными методами, а затем из одного изображения вычитают другое – производят вычитание. В качестве примера можно привести дигитальную субтракционную ангиографию (ДСА) Агниографический комплекс фирмы Сименс

Слайд 16

Описание слайда:

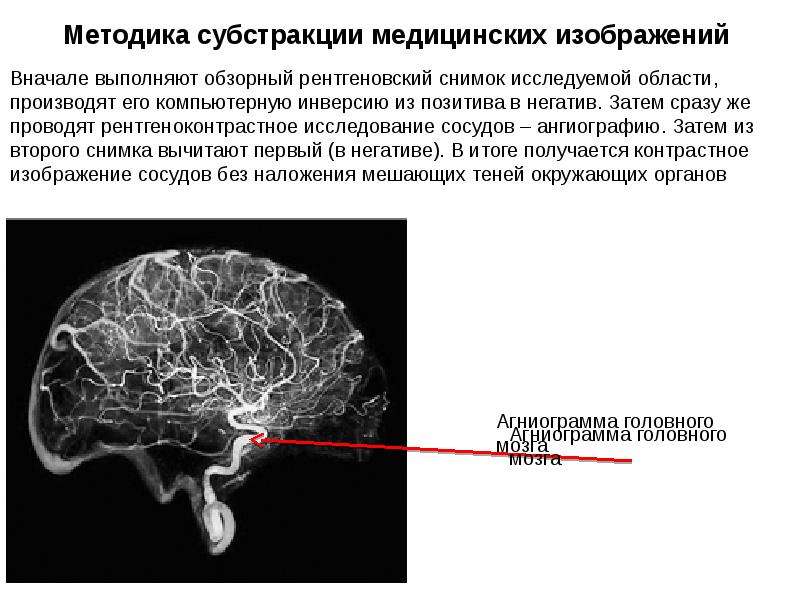

Методика субстракции медицинских изображений Вначале выполняют обзорный рентгеновский снимок исследуемой области, производят его компьютерную инверсию из позитива в негатив. Затем сразу же проводят рентгеноконтрастное исследование сосудов – ангиографию. Затем из второго снимка вычитают первый (в негативе). В итоге получается контрастное изображение сосудов без наложения мешающих теней окружающих органов

Слайд 17

Описание слайда:

Аппаратно-компьютерные системы для получения параметрических данных Медицинские аппаратно-компьютерные системы для получения параметрических данных позволяют с помощью компьютерных программ прижизненно определять минеральный, химический или биохимический состав органов человека. Одним из таких методов стала двухфотонная компьютерная рентгеновская остеоденситометрия.

Слайд 18

Описание слайда:

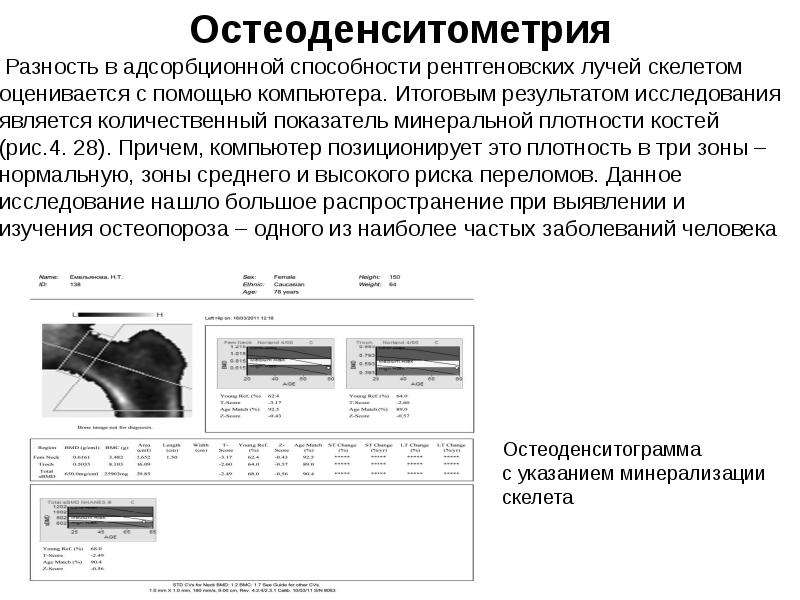

Остеоденситометрия Разность в адсорбционной способности рентгеновских лучей скелетом оценивается с помощью компьютера. Итоговым результатом исследования является количественный показатель минеральной плотности костей (рис.4. 28). Причем, компьютер позиционирует это плотность в три зоны – нормальную, зоны среднего и высокого риска переломов. Данное исследование нашло большое распространение при выявлении и изучения остеопороза – одного из наиболее частых заболеваний человека

Слайд 19

Описание слайда:

Системы получения функциональных данных . Имеют в своем составе датчики функции органов. Сигналы с этих датчиков оцифровываются в АЦП и затем передаются в компьютер. Задача компьютера – отсечь в автоматическом режиме шумы и сигналы, выходящие за рамки доверительного интервала, выделить репрезентативную (достоверную) группу полезных данных и затем провести их анализ. Итогом анализа может служить распечатка в виде цифр или заключения, которые могут быть переданы по каналам связи для консультации или дальнейшего изучения.

Слайд 20

Описание слайда:

Аппаратно-компьютерные системы функционального состояния органов Существует еще один вид медицинских аппаратно-компьютерных систем, определяющих функциональное состояние изучаемых органов. В этих системах компьютер выполняет задачу анализатора серии изображений, каждое из которых показывает функциональную активность органа. В итоге получаются результирующие кривые, отражающие характер функции этого органа. Подобным образом определяют, например,функциональную активность почек при радионуклидной визуализации или состояние кровотока в сосудах при магнитно-резонансной томографии

Слайд 21

Описание слайда:

Аппаратно-компьютерные системы функционального состояния органов Радионуклидное исследование функции почек – ренография. На сцинтиграммах выделены зоны интереса, в которых построены кривые, отображающие функцию каждой почки в отдельности

Слайд 22

Описание слайда:

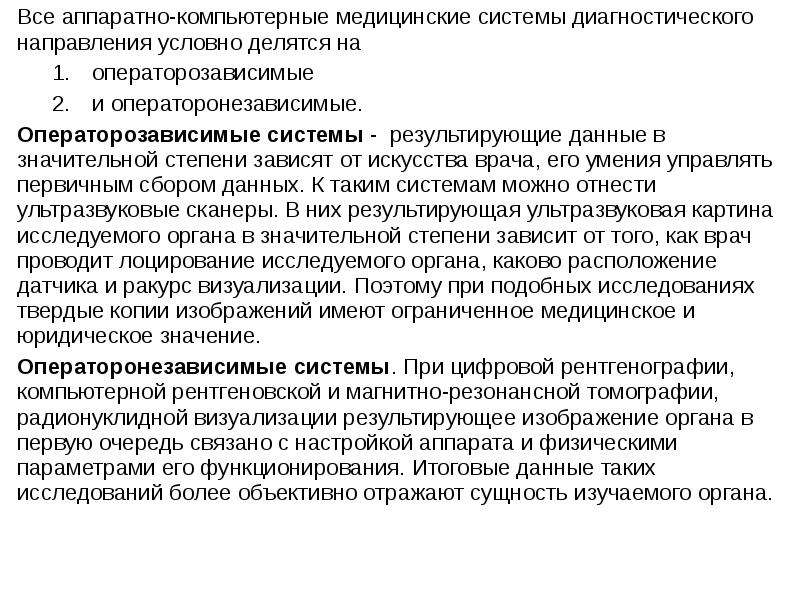

Все аппаратно-компьютерные медицинские системы диагностического направления условно делятся на Все аппаратно-компьютерные медицинские системы диагностического направления условно делятся на операторозависимые и операторонезависимые. Операторозависимые системы - результирующие данные в значительной степени зависят от искусства врача, его умения управлять первичным сбором данных. К таким системам можно отнести ультразвуковые сканеры. В них результирующая ультразвуковая картина исследуемого органа в значительной степени зависит от того, как врач проводит лоцирование исследуемого органа, каково расположение датчика и ракурс визуализации. Поэтому при подобных исследованиях твердые копии изображений имеют ограниченное медицинское и юридическое значение. Операторонезависимые системы. При цифровой рентгенографии, компьютерной рентгеновской и магнитно-резонансной томографии, радионуклидной визуализации результирующее изображение органа в первую очередь связано с настройкой аппарата и физическими параметрами его функционирования. Итоговые данные таких исследований более объективно отражают сущность изучаемого органа.

Слайд 23

Описание слайда:

Аппаратно-компьютерные системы мониторинга Медицинские аппаратно-компьютерные системы мониторинга включают в себя различные классы устройств, предназначенных для отслеживания на значительном промежутке времени функционального состояния различных органов. Часто эти системы используются в реанимации, в кардиологических и хирургических отделениях, в операционных блоках. Пример мониторинга - холтеровская система, позволяющая установить суточные колебания артериального давления и ЭКГ в естественных условиях пребывания пациента. К поверхности тела больного прикрепляются датчики регистрирующие пульс, артериальное давление и ЭКГ в течении суток (рис. 4.32). Датчики соединяются с запо- минающим устройством – флэш-картой, на которой сохраняются все зарегистрированные сигналы. Спустя сутки данные с флэш-карты считываются компьютером, который имеет специальное про- граммное устройство для анализа данных и их распечатки (рис.4.33, 4.34). Некоторые холтеровские системы имеют портативные ком- пьютерные гаджеты (рис.4.35), ре- гистрирующие функциональную информацию и отображающую ее на дисплее. Это позволяет в режи- ме online отслеживать регистрируе- мые данные. Гаджеты имеют выход в Интернет для передачи текущих результатов в медицинский центр. Рис.4.32. Расположение датчи- ков при холтеровском монито- ринге ( org/wikipedia/commons/d/db/ Holter_monitor.JPG) c_="= 4. b"___…,_ " "/_,“_,2___…3_ 2_.…,*3 109 Рис.4.33. Заключительная таблица ЭКГ холтеровского суточного мониторинга. Выявлены одиночные экстрасистолы Рис.4.34. Суточные колебания артериального давления, выявленные в процессе холтеровского суточного мониторинга h. o. j%!%__*. l__110 ,_,…“*= ,…-%!_=2,*=

Слайд 24

Описание слайда:

Аппаратно-компьютерные системы мониторинга Пример мониторинга - холтеровская система, позволяющая установить суточные колебания артериального давления и ЭКГ в естественных условиях пребывания пациента. К поверхности тела больного прикрепляются датчики регистрирующие пульс, артериальное давление и ЭКГ в течении суток

Слайд 25

Описание слайда:

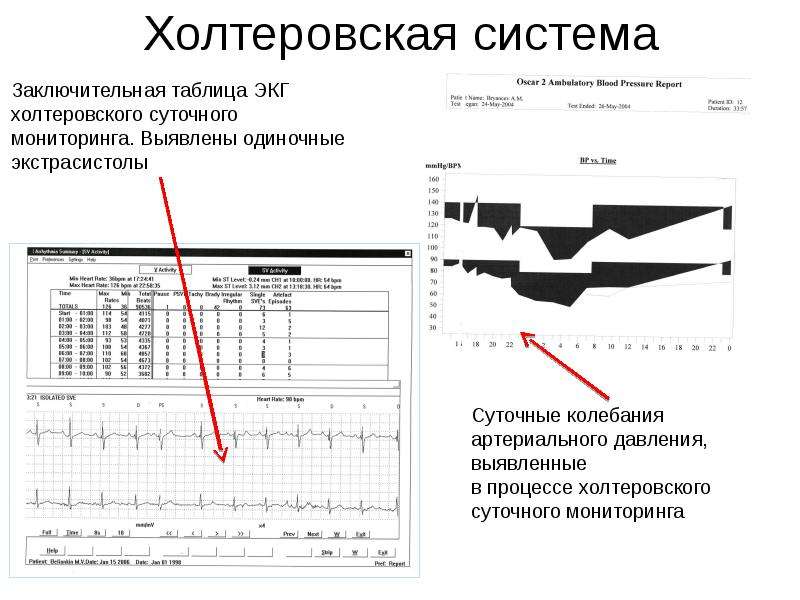

Холтеровская система

Слайд 26

Описание слайда:

Холтеровская система Некоторые холтеровские системы имеют портативные ком- пьютерные гаджеты, регистрирующие функциональную информацию и отображающую ее на дисплее. Это позволяет в режиме online отслеживать регистрируемые данные. Гаджеты имеют выход в Интернет для передачи текущих результатов в медицинский центр.

Слайд 27

Описание слайда:

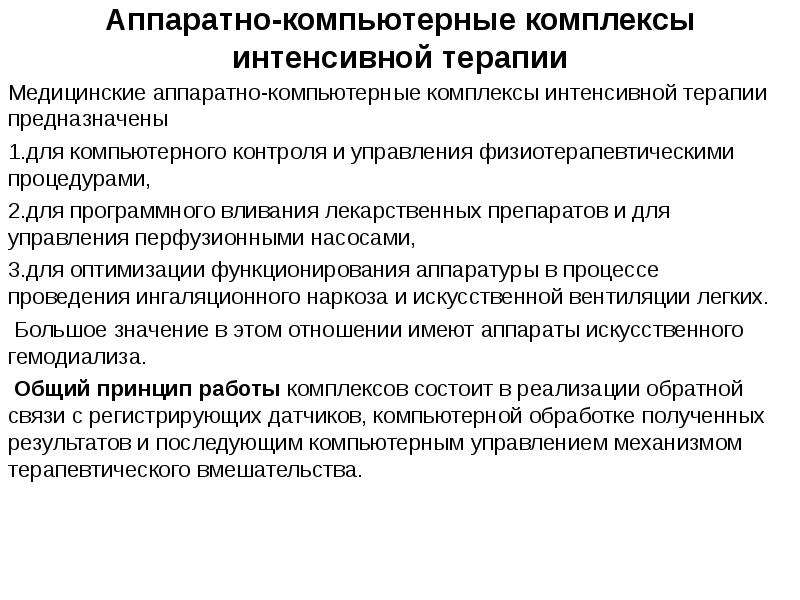

Аппаратно-компьютерные комплексы интенсивной терапии Медицинские аппаратно-компьютерные комплексы интенсивной терапии предназначены для компьютерного контроля и управления физиотерапевтическими процедурами, для программного вливания лекарственных препаратов и для управления перфузионными насосами, для оптимизации функционирования аппаратуры в процессе проведения ингаляционного наркоза и искусственной вентиляции легких. Большое значение в этом отношении имеют аппараты искусственного гемодиализа. Общий принцип работы комплексов состоит в реализации обратной связи с регистрирующих датчиков, компьютерной обработке полученных результатов и последующим компьютерным управлением механизмом терапевтического вмешательства.
