Слайд 1

Описание слайда:

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО АРМ

Слайд 2

Описание слайда:

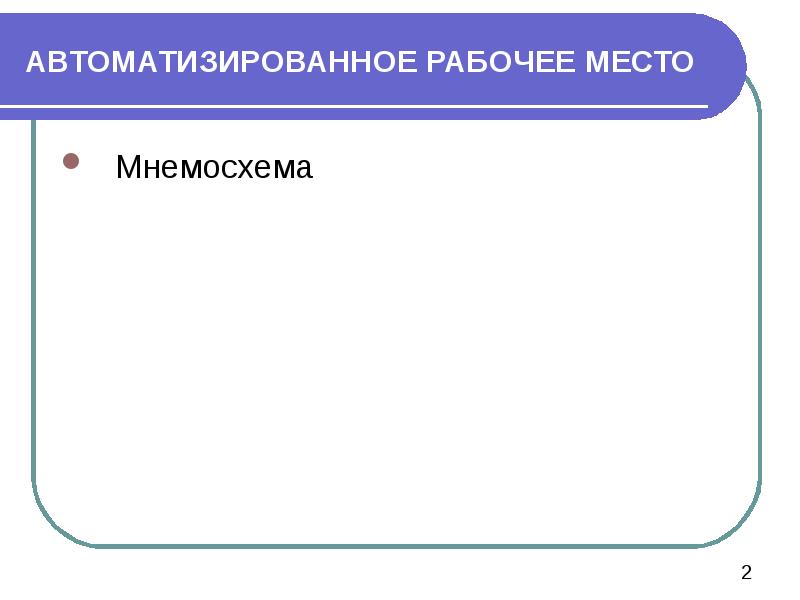

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Мнемосхема

Слайд 3

Описание слайда:

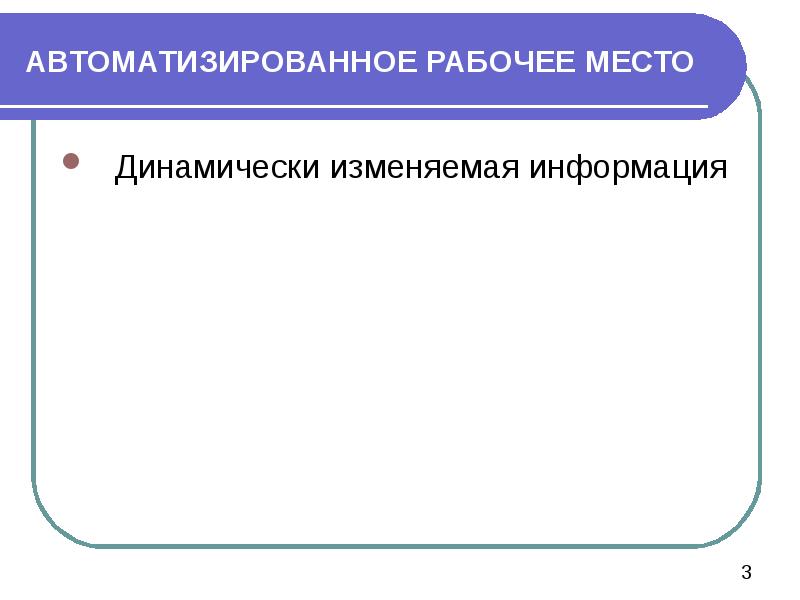

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Динамически изменяемая информация

Слайд 4

Описание слайда:

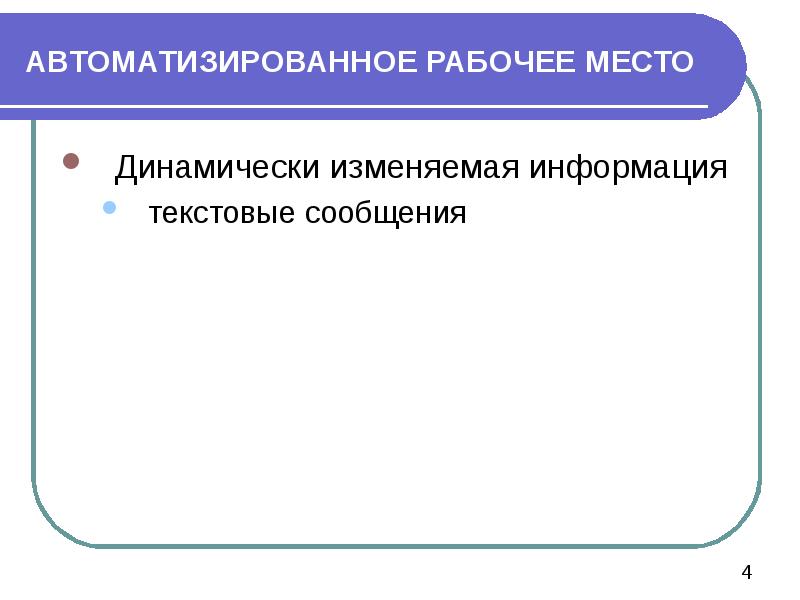

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Динамически изменяемая информация текстовые сообщения

Слайд 5

Описание слайда:

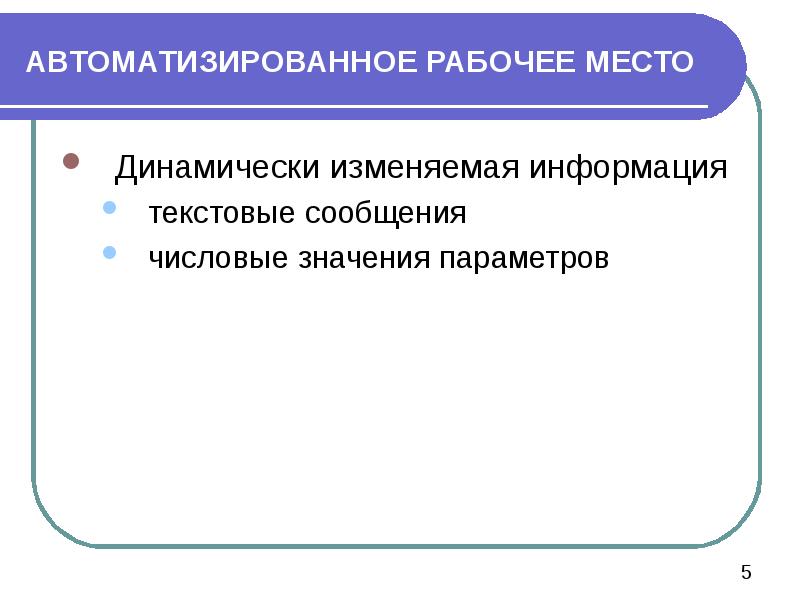

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Динамически изменяемая информация текстовые сообщения числовые значения параметров

Слайд 6

Описание слайда:

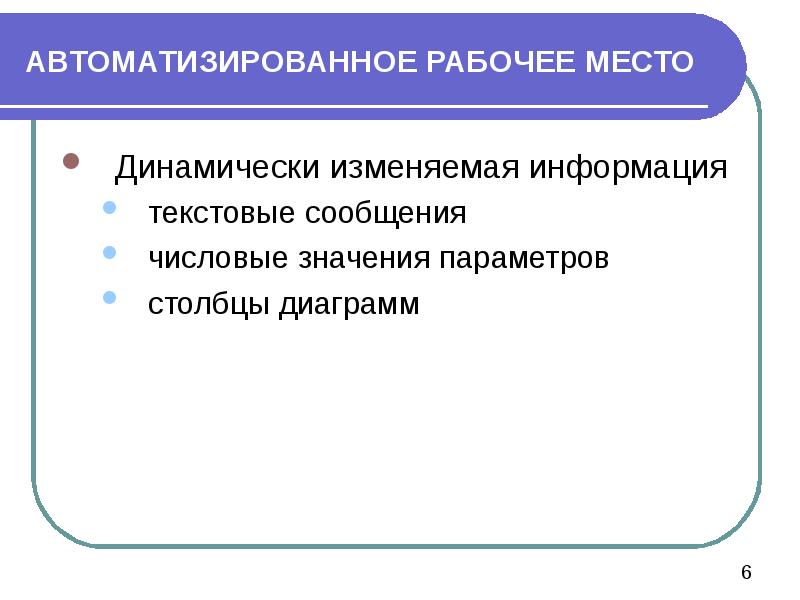

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Динамически изменяемая информация текстовые сообщения числовые значения параметров столбцы диаграмм

Слайд 7

Описание слайда:

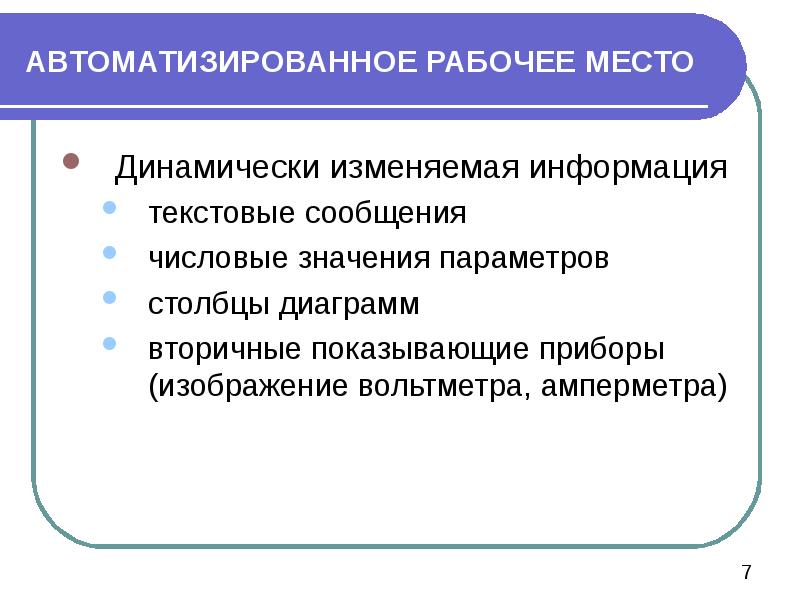

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Динамически изменяемая информация текстовые сообщения числовые значения параметров столбцы диаграмм вторичные показывающие приборы (изображение вольтметра, амперметра)

Слайд 8

Описание слайда:

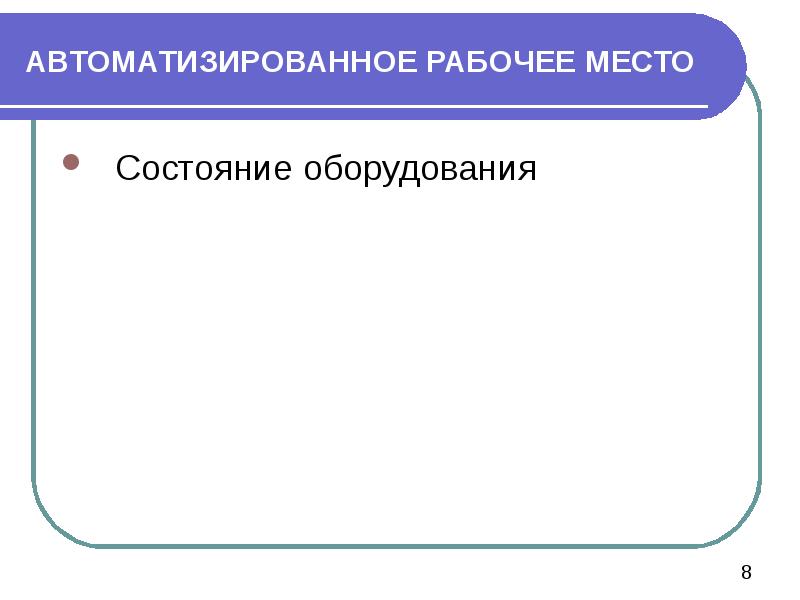

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Состояние оборудования

Слайд 9

Описание слайда:

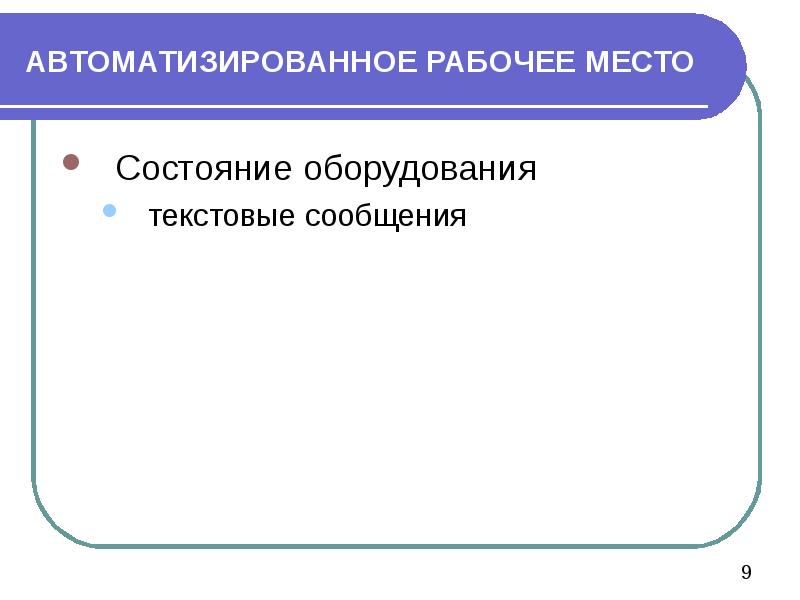

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Состояние оборудования текстовые сообщения

Слайд 10

Описание слайда:

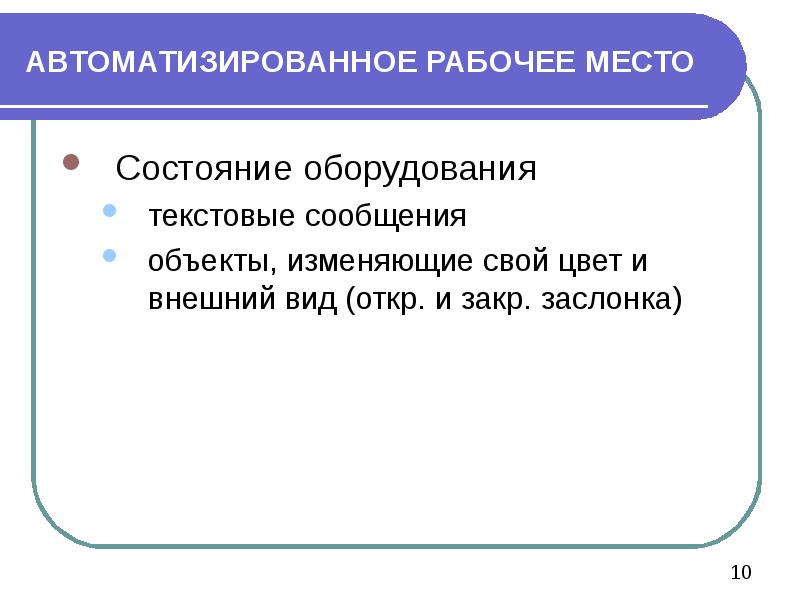

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Состояние оборудования текстовые сообщения объекты, изменяющие свой цвет и внешний вид (откр. и закр. заслонка)

Слайд 11

Описание слайда:

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Состояние тех. процесса

Слайд 12

Описание слайда:

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Состояние тех. процесса текстовые подсказки

Слайд 13

Описание слайда:

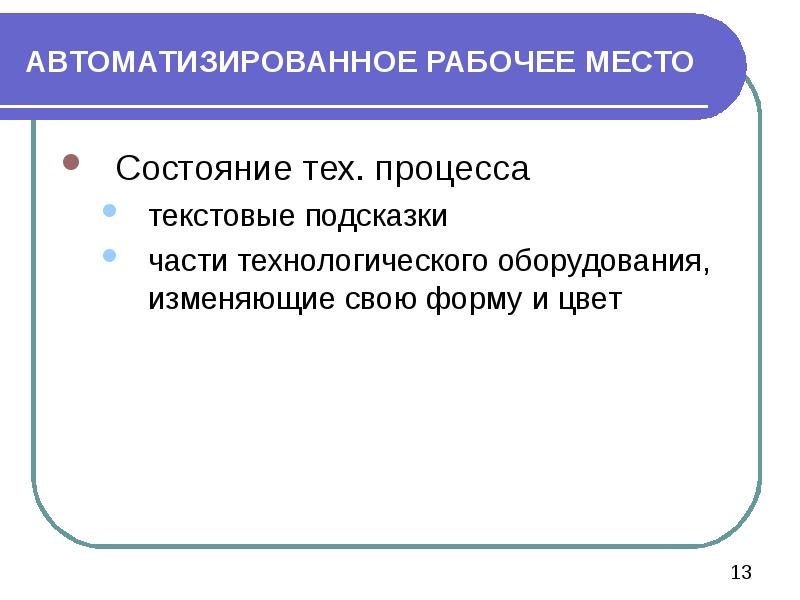

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО Состояние тех. процесса текстовые подсказки части технологического оборудования, изменяющие свою форму и цвет

Слайд 14

Описание слайда:

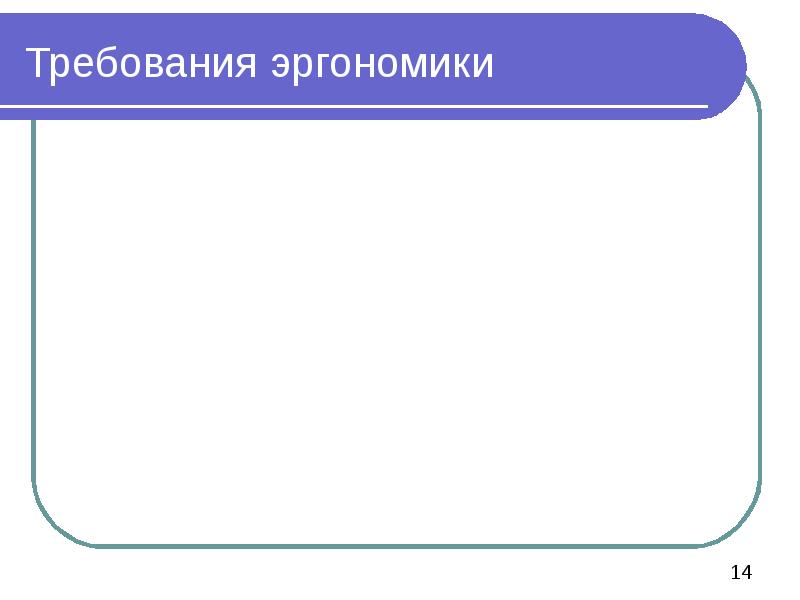

Требования эргономики

Слайд 15

Описание слайда:

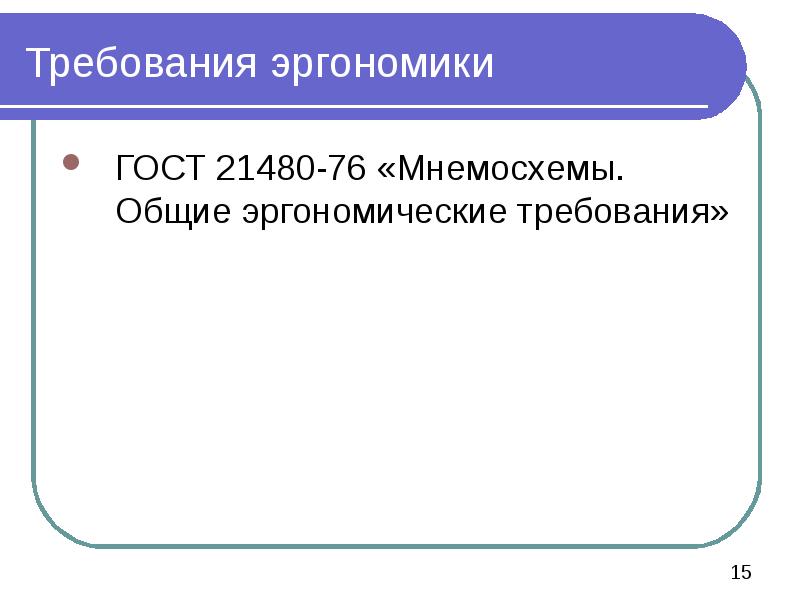

Требования эргономики ГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования»

Слайд 16

Описание слайда:

Требования эргономики ГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования» ГОСТ 23000-78 «Пульты управления. Общие эргономические требования»

Слайд 17

Описание слайда:

Требования эргономики ГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования» ГОСТ 23000-78 «Пульты управления. Общие эргономические требования» ГОСТ 21786-76 «Сигнализаторы звуковые неречевых сообщений. Общие эргономические требования»

Слайд 18

Описание слайда:

Требования к пультам управления приоритет

Слайд 19

Описание слайда:

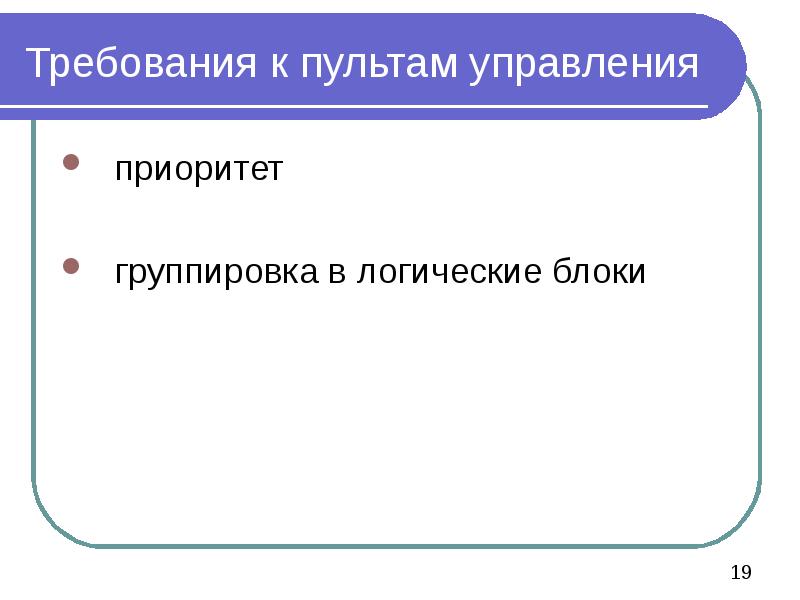

Требования к пультам управления приоритет группировка в логические блоки

Слайд 20

Описание слайда:

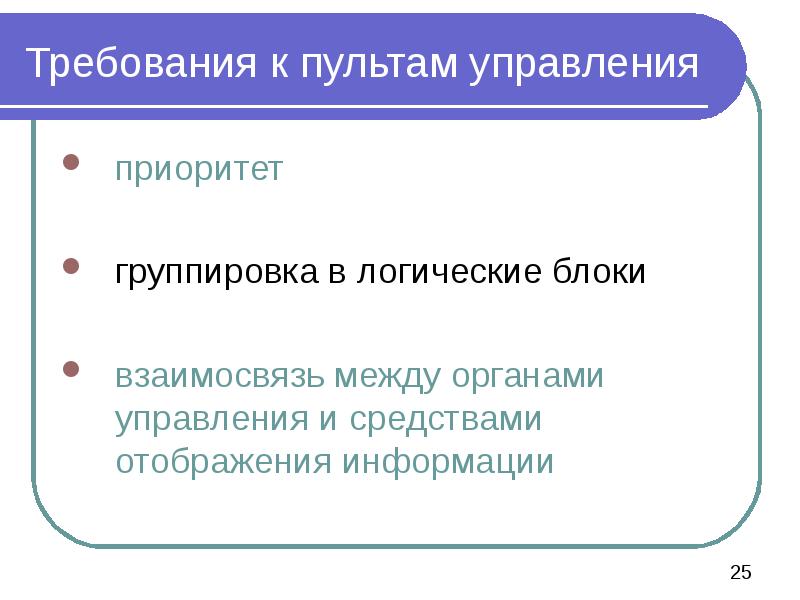

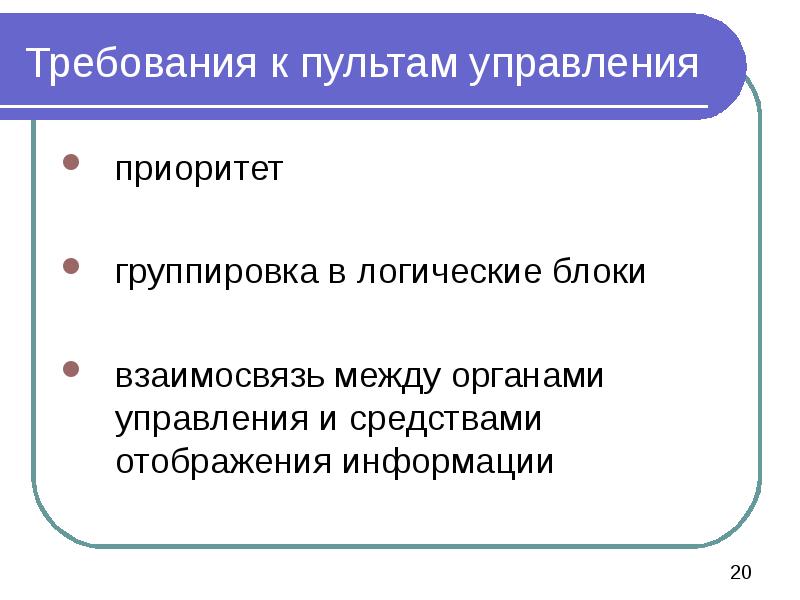

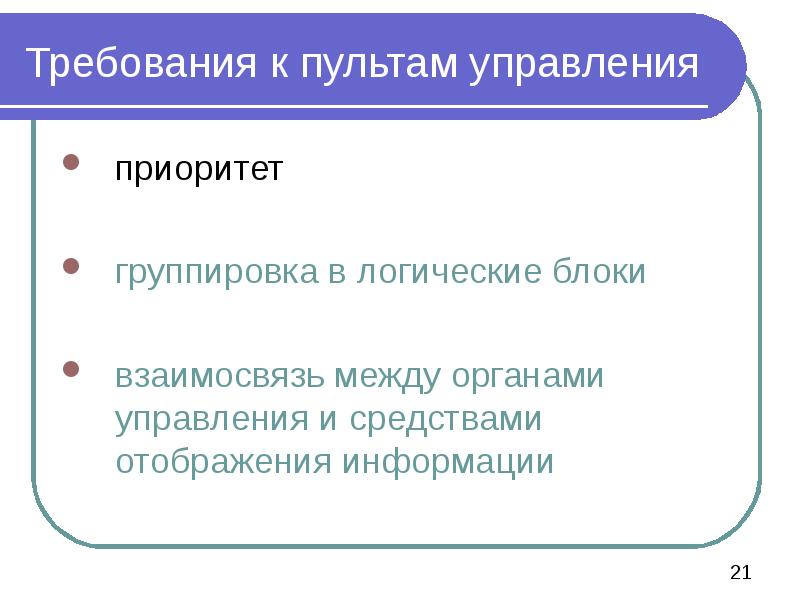

Требования к пультам управления приоритет группировка в логические блоки взаимосвязь между органами управления и средствами отображения информации

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

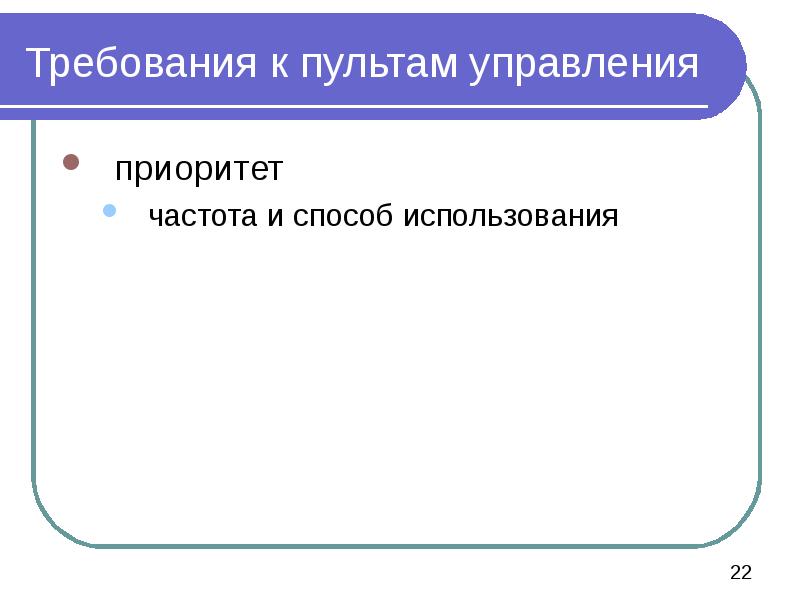

Требования к пультам управления приоритет частота и способ использования

Слайд 23

Описание слайда:

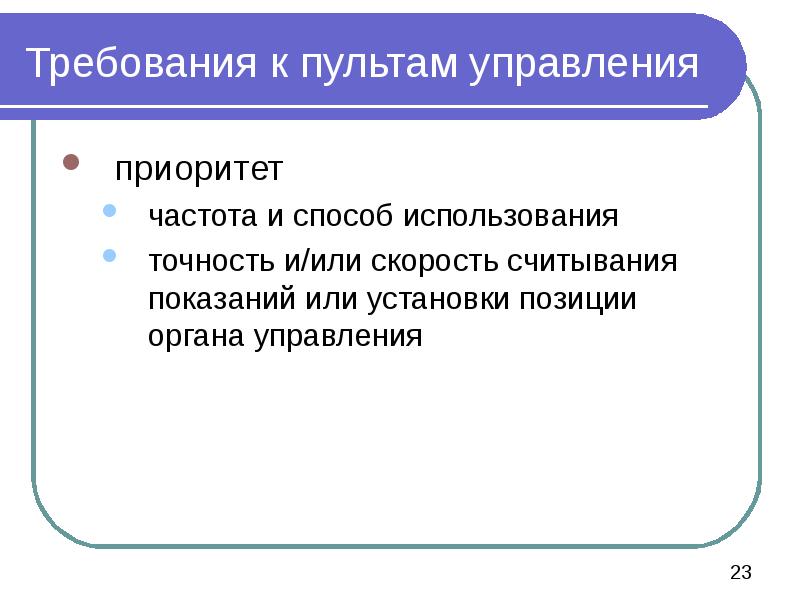

Требования к пультам управления приоритет частота и способ использования точность и/или скорость считывания показаний или установки позиции органа управления

Слайд 24

Описание слайда:

Требования к пультам управления приоритет частота и способ использования точность и/или скорость считывания показаний или установки позиции органа управления влияние ошибки считывания или запаздывания в выполнении операции на надежность и безопасность работы системы

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Требования к пультам управления группировка в логические блоки функциональная

Слайд 27

Описание слайда:

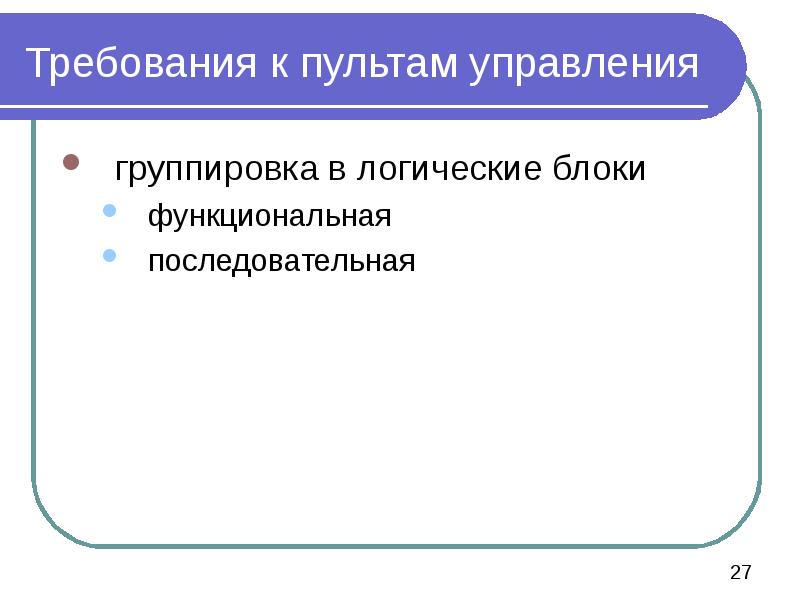

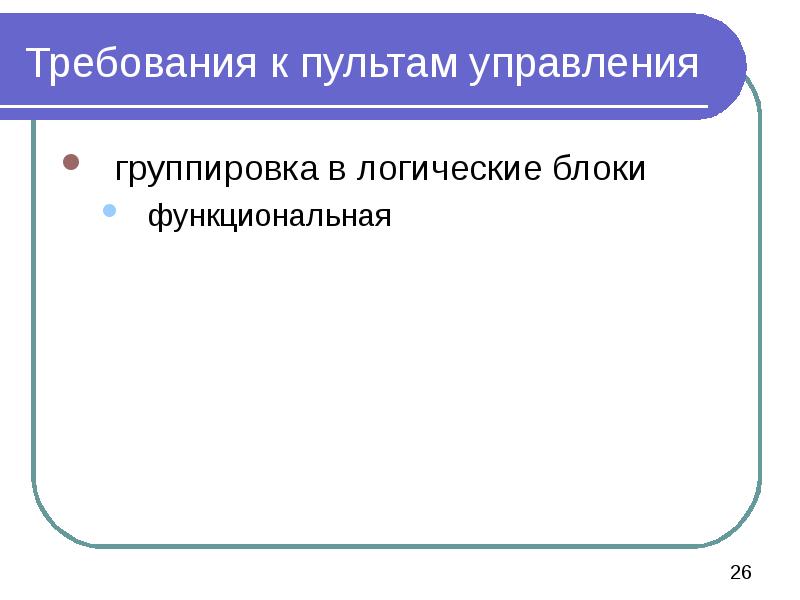

Требования к пультам управления группировка в логические блоки функциональная последовательная

Слайд 28

Описание слайда:

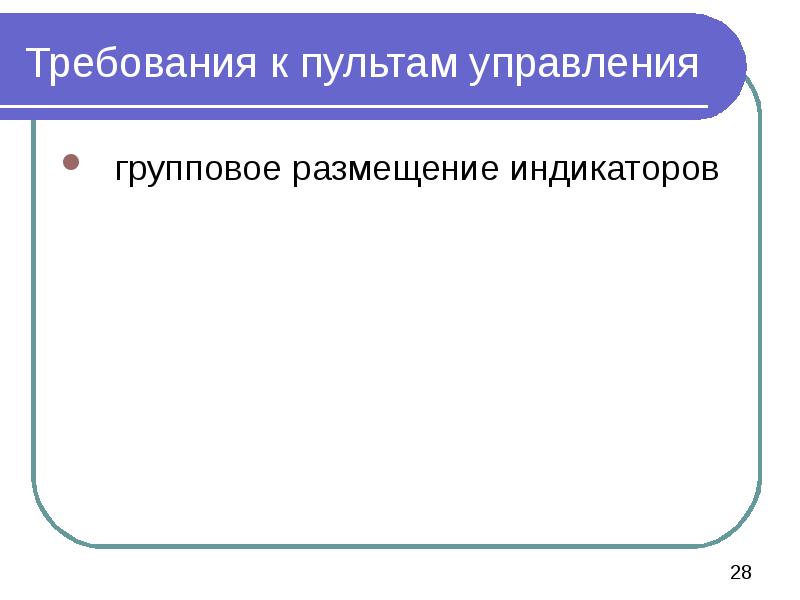

Требования к пультам управления групповое размещение индикаторов

Слайд 29

Описание слайда:

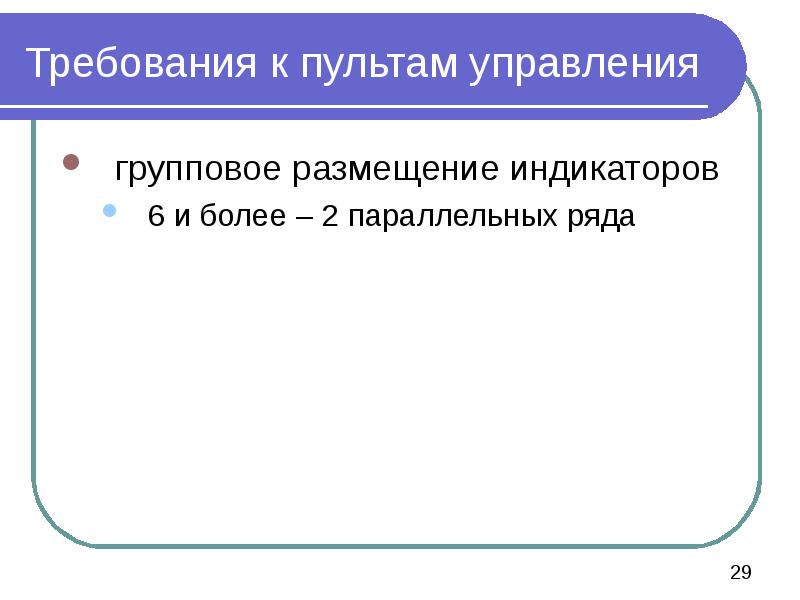

Требования к пультам управления групповое размещение индикаторов 6 и более – 2 параллельных ряда

Слайд 30

Описание слайда:

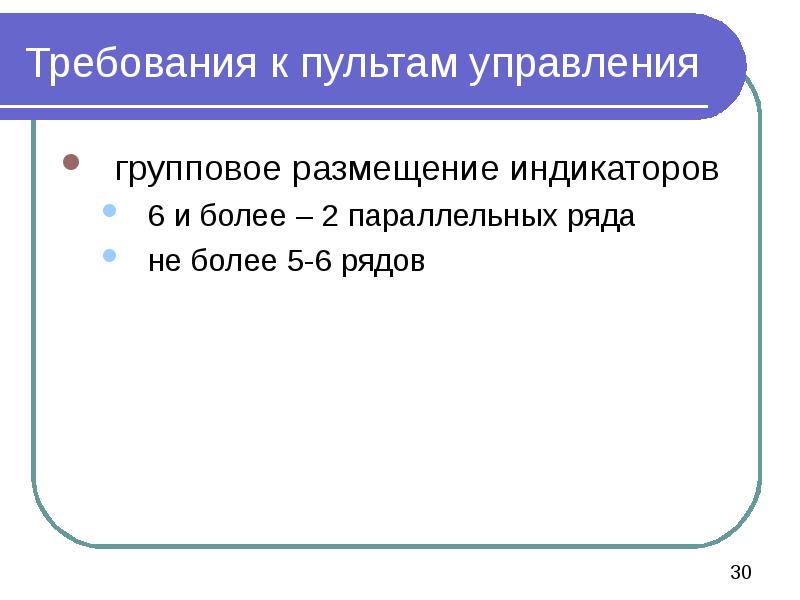

Требования к пультам управления групповое размещение индикаторов 6 и более – 2 параллельных ряда не более 5-6 рядов

Слайд 31

Описание слайда:

Требования к пультам управления групповое размещение индикаторов 6 и более – 2 параллельных ряда не более 5-6 рядов более 25-30 – группировка в 2-3 зрительно отличимые группы

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

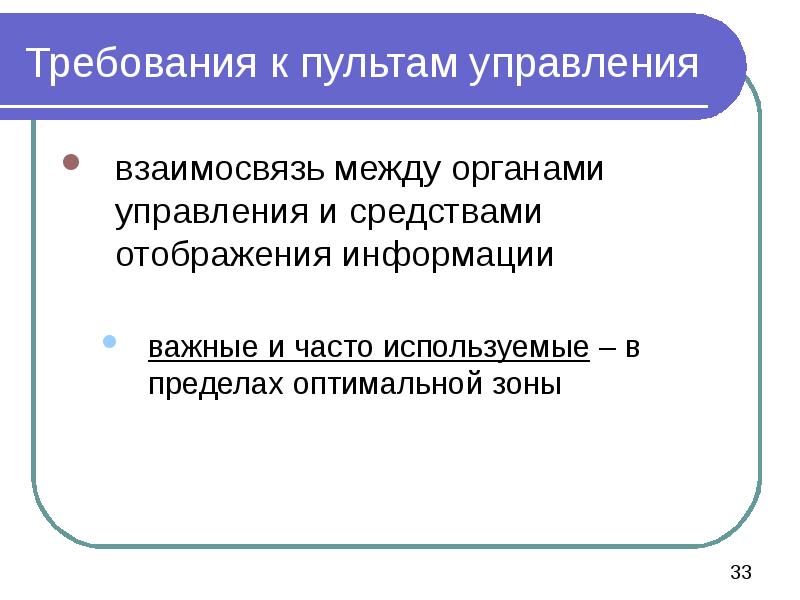

Требования к пультам управления взаимосвязь между органами управления и средствами отображения информации важные и часто используемые – в пределах оптимальной зоны

Слайд 34

Описание слайда:

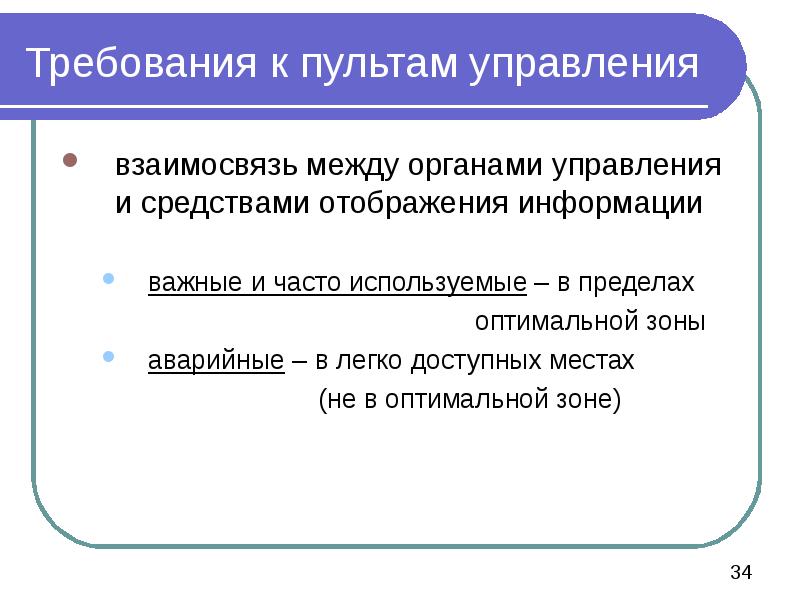

Требования к пультам управления взаимосвязь между органами управления и средствами отображения информации важные и часто используемые – в пределах оптимальной зоны аварийные – в легко доступных местах (не в оптимальной зоне)

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Требования к мнемосхемам

Слайд 37

Описание слайда:

Требования к мнемосхемам

Слайд 38

Описание слайда:

Требования к мнемосхемам

Слайд 39

Описание слайда:

Требования к мнемосхемам

Слайд 40

Описание слайда:

Определение размера мнемознака

Слайд 41

Описание слайда:

Определение размера мнемознака tg(a/2) = S / 2L

Слайд 42

Описание слайда:

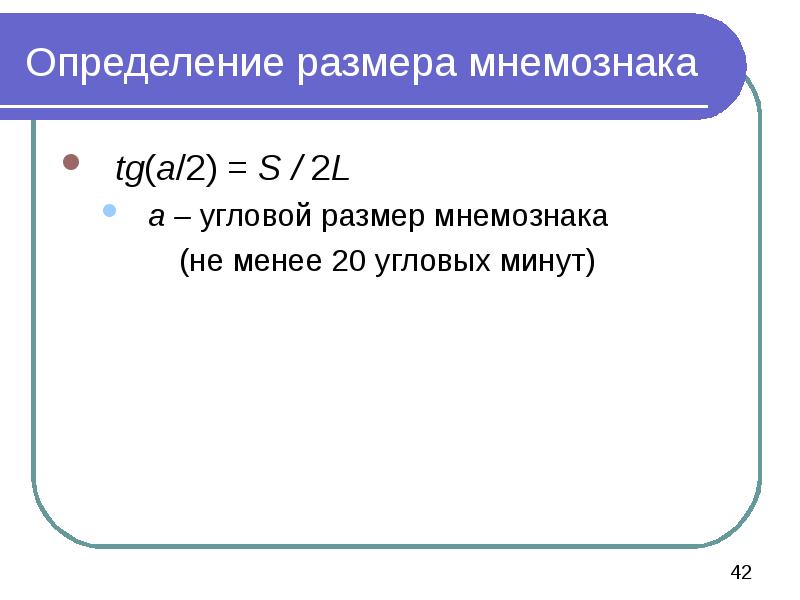

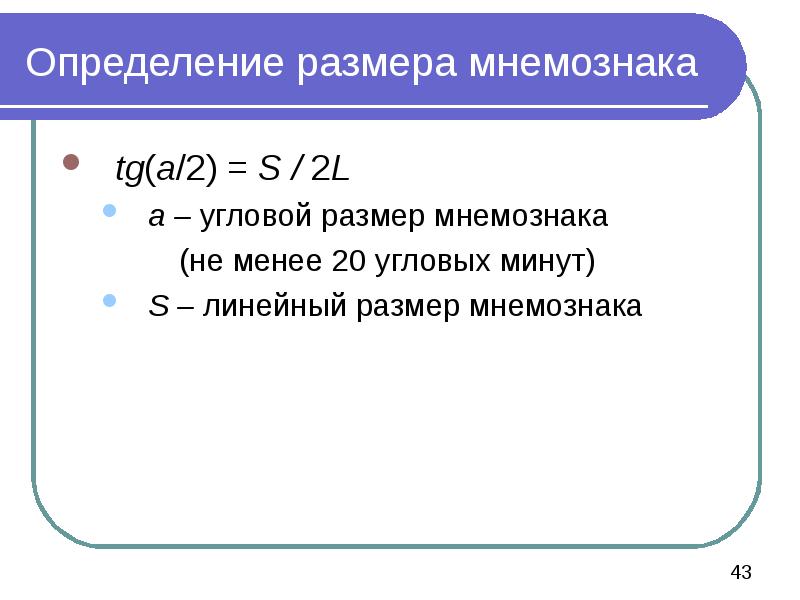

Определение размера мнемознака tg(a/2) = S / 2L a – угловой размер мнемознака (не менее 20 угловых минут)

Слайд 43

Описание слайда:

Определение размера мнемознака tg(a/2) = S / 2L a – угловой размер мнемознака (не менее 20 угловых минут) S – линейный размер мнемознака

Слайд 44

Описание слайда:

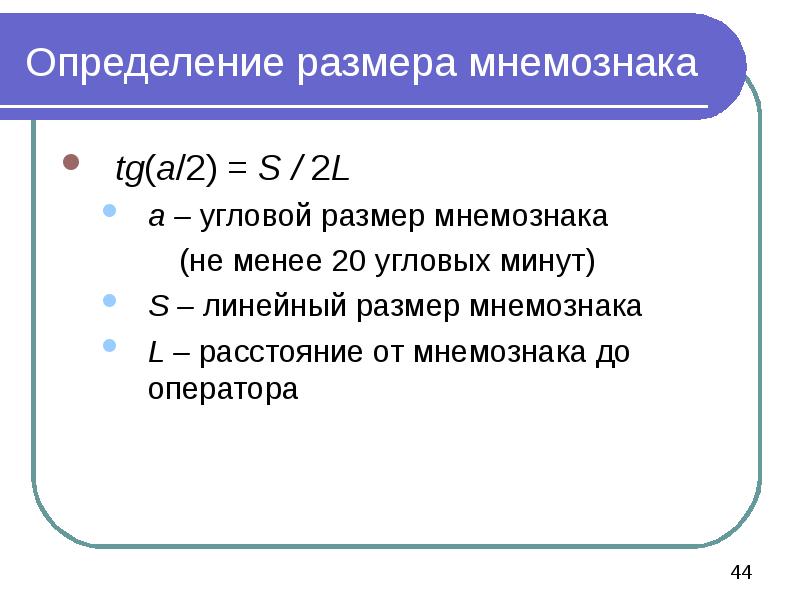

Определение размера мнемознака tg(a/2) = S / 2L a – угловой размер мнемознака (не менее 20 угловых минут) S – линейный размер мнемознака L – расстояние от мнемознака до оператора

Слайд 45

Описание слайда:

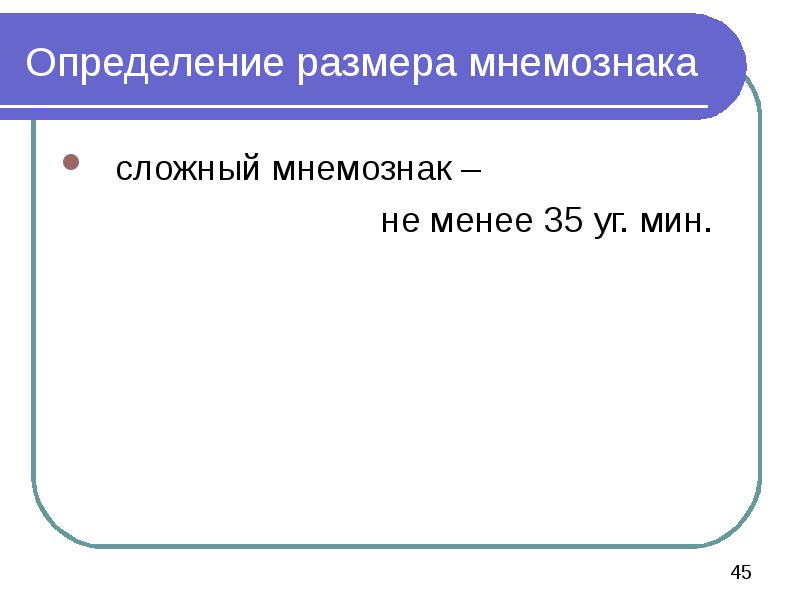

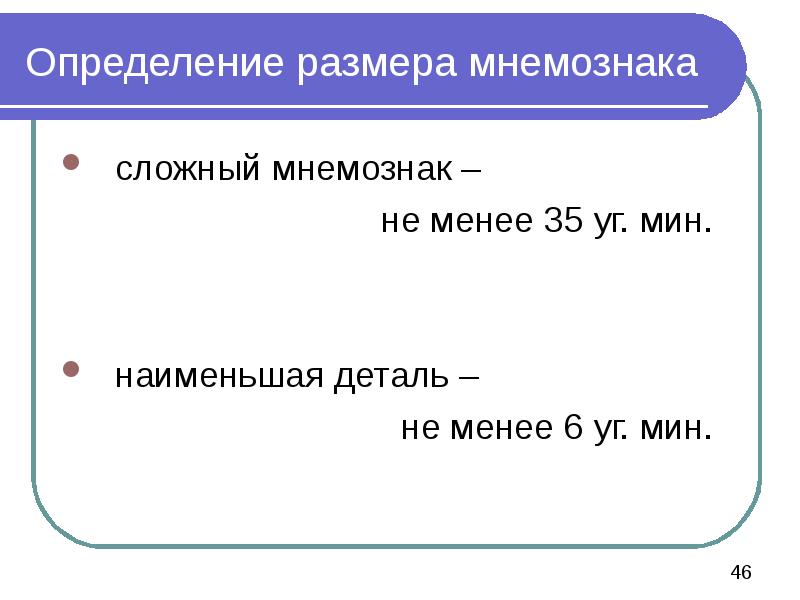

Определение размера мнемознака сложный мнемознак – не менее 35 уг. мин.

Слайд 46

Описание слайда:

Определение размера мнемознака сложный мнемознак – не менее 35 уг. мин. наименьшая деталь – не менее 6 уг. мин.

Слайд 47

Описание слайда:

Требования к звуковым сигналам

Слайд 48

Описание слайда:

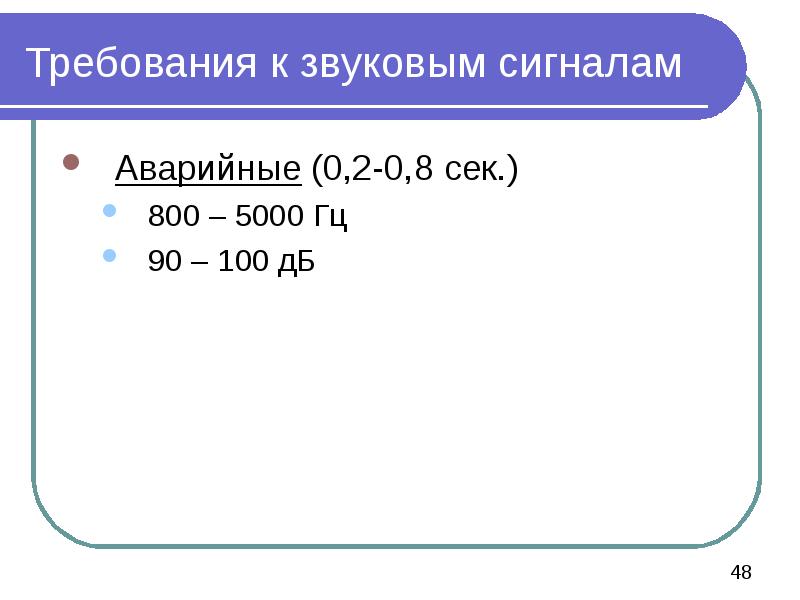

Требования к звуковым сигналам Аварийные (0,2-0,8 сек.) 800 – 5000 Гц 90 – 100 дБ

Слайд 49

Описание слайда:

Требования к звуковым сигналам Аварийные (0,2-0,8 сек.) 800 – 5000 Гц 90 – 100 дБ Предупреждающие (1-3 сек.) 200 – 800 Гц 80 – 90 дБ

Слайд 50

Описание слайда:

Требования к звуковым сигналам Аварийные (0,2-0,8 сек.) 800 – 5000 Гц 90 – 100 дБ Предупреждающие (1-3 сек.) 200 – 800 Гц 80 – 90 дБ Уведомляющие 200 – 400 Гц 30 – 80 дБ
