Байланыс арналары және байланыс құралдары

Слайд 2

Описание слайда:

Байланыс арнасы жіберуқұрылғысы және қабылдағыш арасындағы байланысты қадағалайды. Физикалық арна электр сигналын өткізетін екісымды немесе ақпарат акустикалық жолмен берілетін немесе ақпарат антенна арқылы байланысатын бос кеңістіктен,ақпараттың орнын модульденген күннің сәулесі немесе мұхит арнасың ауыстыратын шыныталшықты бола алады. Арнаның өткізу мумкіндігі шекті санды бит деректер бойынша бағаланады,арна уақыт бірлігі бойынша өткізіледі және бит/с, Кбит/с (килобит/с), Мбит/с (мегабит/с), Гбит/с (гигабит/с) өлшем бірліктерімен өлшенеді.

Слайд 3

Описание слайда:

Байланыс арнасы құрамында екі негізгі компоненттер бар: байланыс желісі және деректерді беру аппаратурасы. Байланыс желісінде мынадай типтегі байланыс түрлері қолданылады : кабельдік, радиорелелік, радиоарналар талшықты ‑ оптикалық байланыс желілері (ТОБЖ) мен спутниктік байланыс жүйесі (СБЖ).

Слайд 4

Описание слайда:

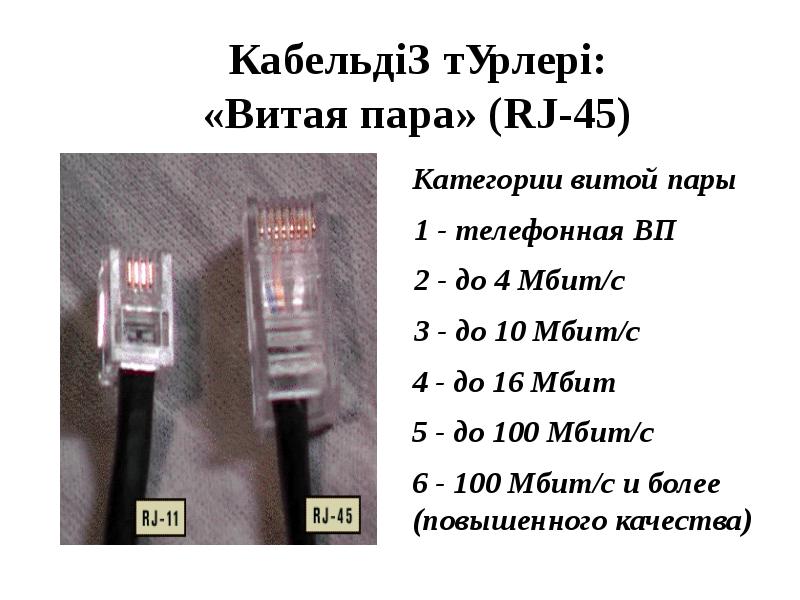

Кабельді байланыс жолдары телефонды жуптардан турады,коаксиальды кабель және өрілген сымдар(витая пара).Телефонды жұп өткізгіш қабілеттілігі бірнеше ондаған Кбит/с тан аспайды. Коаксиалды кабель және айн.кабель (витая пара) LAN қосқышын құрұда қолданылады. Коаксиальды кабельден LAN негізінде деректерді өткізу жылдамдығы 10 Мбит/с құрайды,айналмалы (витая пара) 10Мбит/с тан 1Гбит/с құрайды.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

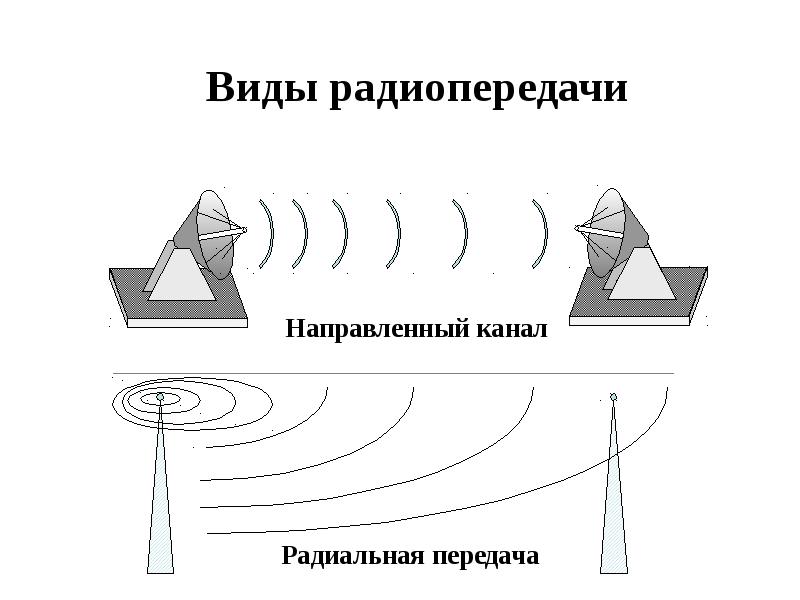

Радиорелейлік байланыс желілері және радиоарналар кәбельдік қосылыстар экономикалық жағынан тиімсіз немесе мүлдем қолданыстан шыққан жағдайда ғана қолданылады. Ерекшеліктері радиожелі: • қашықтығы 50 км дейін; • жылдамдығы 1 Мб/с және 100 Мб/с; • қорғау талап етілмейді; • мобильді және оңай масштабталған; • радиожиілікті жалға алу талап етіледі; • нашар қорғалған; • кедергілерге төзімділікті-нашар.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

ТОБЖ (талшықты-оптикалық байланыс желісі) басқа да байланыс желілерімен салыстырғанда бірқатар артықшылықтары бар, оларға мыналар жатады: •электромагниттік толқындарга тұрақтылығы; • жоғары өткізу қабілеттілігі (ондаған Гбит/с); • деректерді беру мүмкіндігі үлкен қашықтығы (40 км-ге дейін) қайталаусыз; • деректердің қауіпсіздігі; • диаметр талшықтары мен салмағы шағын. Негізі (ТОБЖ)талшықтары жұқа жіп шыныдан немесе пластиктен жасалған. ТОБЖ-ның өткізгіштен айырмашылығы талшықты оптикада электр сигнал орнына жарық беріледі.Электр сигналын жарыққа түрлендіріп кері түрлендіру схемада корсетілген.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Таратқыш электр сигналын жарық сигналына қорек көзі көмегімен түрлендіреді,көмек ретінде светодиод немесе лазерлік диод пайдаланылады.Драйвер арқылы түрленеді. Оптикалық талшық жарық сигналын тарату қызметін атқарады. Қабылдағыш екі бөліктен тұрады: жарық сигналын электрлік сигналға түрлендіргіш детектор және шығыс тізбек,электр сигналдарын түрлендіру үшін арналған. (разъемы)талшықты оптикалық кәбельді қорек көзіне немесе детектормен және басқа да талшықты-оптикалық кабельмен қосады.

Слайд 12

Описание слайда:

Деректерді беру аппаратурасы.Деректерді ауысу аппаратурасының құрамы және түрі, оның физикалық интерфейсі (түйісу) байланыс желісі компьютерлік желі типімен анықталады. Ол шлюздер, маршрутизаторлар, көпірлер, коммутаторлар және концентраторларды өз ішіне қамтиды.
