Вы можете ознакомиться и скачать презентацию на тему Беспроводные сети. Доклад-сообщение содержит 59 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

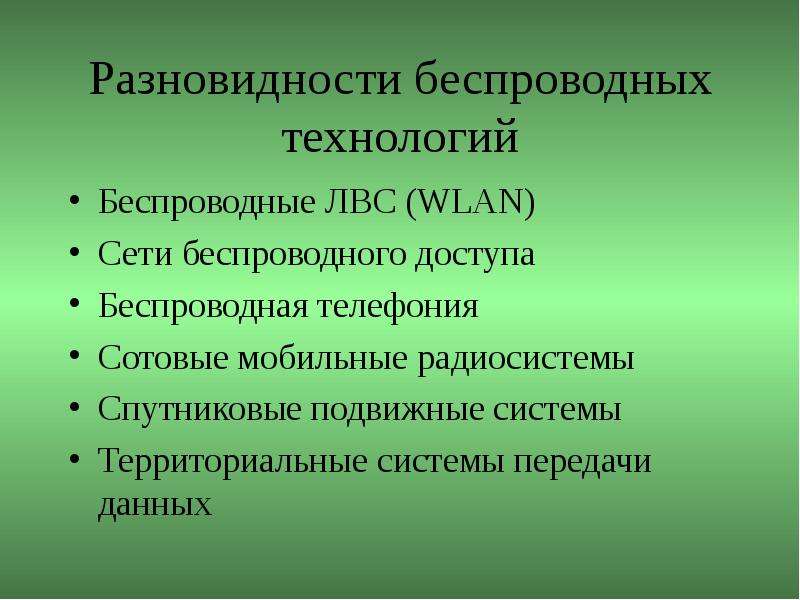

Разновидности беспроводных технологий Беспроводные ЛВС (WLAN) Сети беспроводного доступа Беспроводная телефония Сотовые мобильные радиосистемы Спутниковые подвижные системы Территориальные системы передачи данных

Слайд 4

Описание слайда:

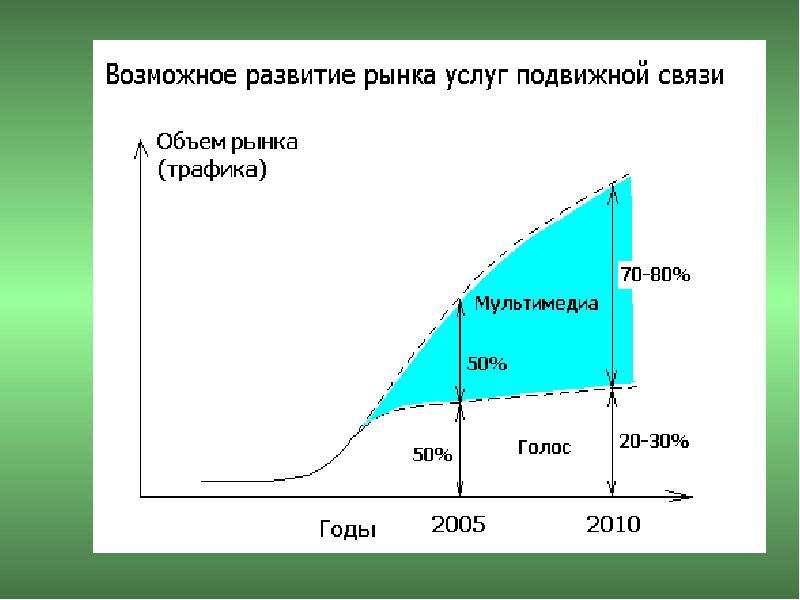

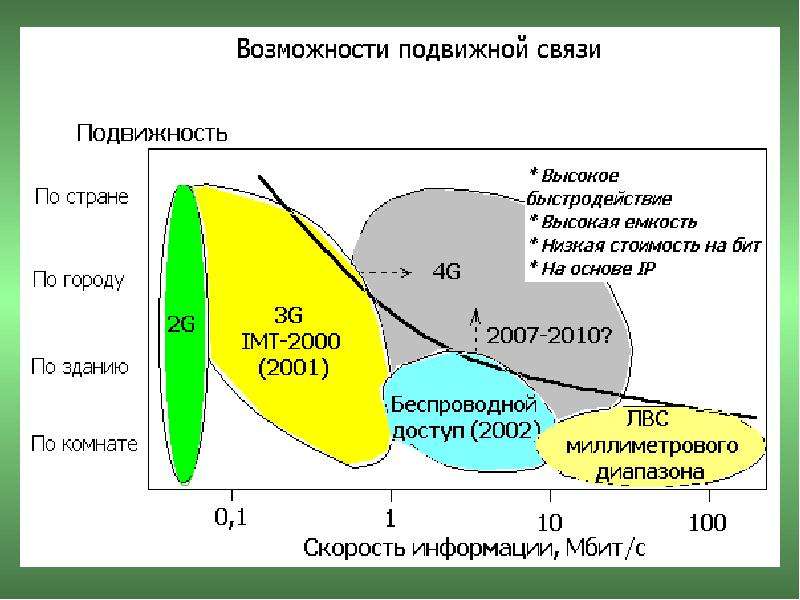

Потенциальные потребности в подвижной связи (1998)

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

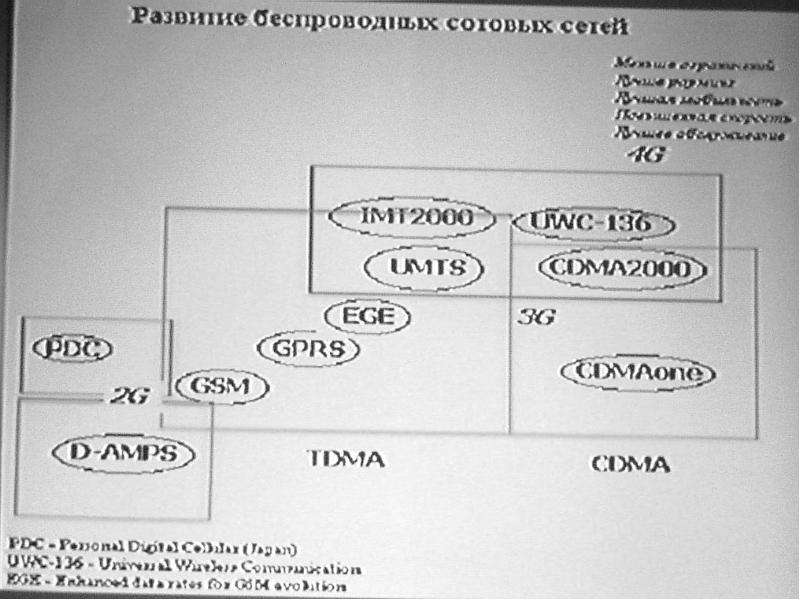

Тенденции развития сетевых технологий

Слайд 7

Описание слайда:

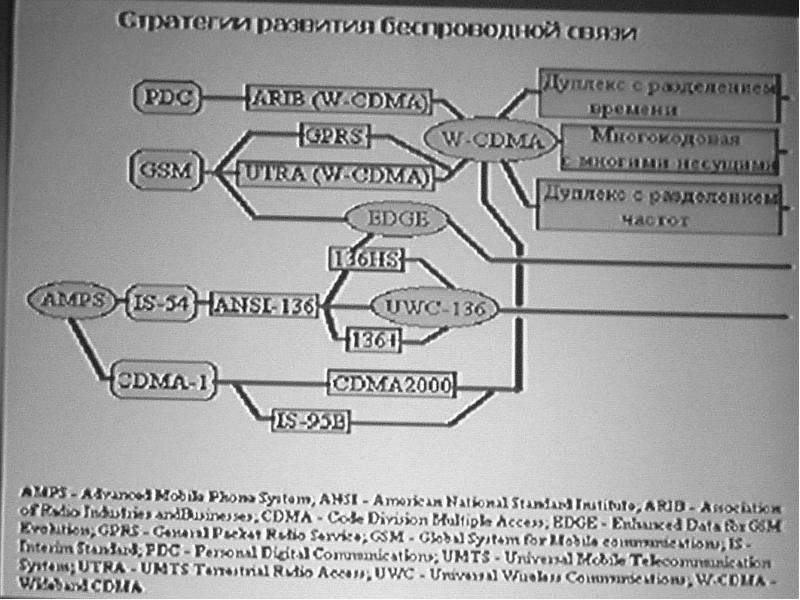

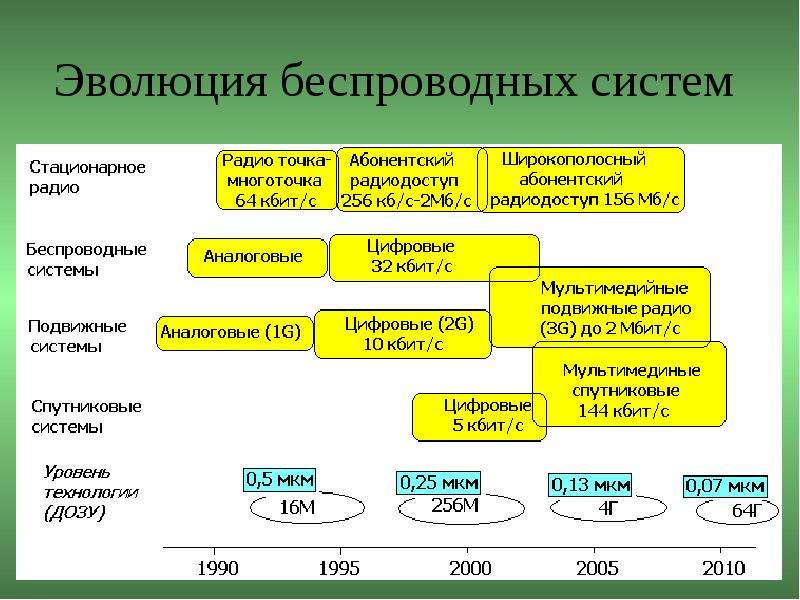

Эволюция беспроводных систем

Слайд 8

Описание слайда:

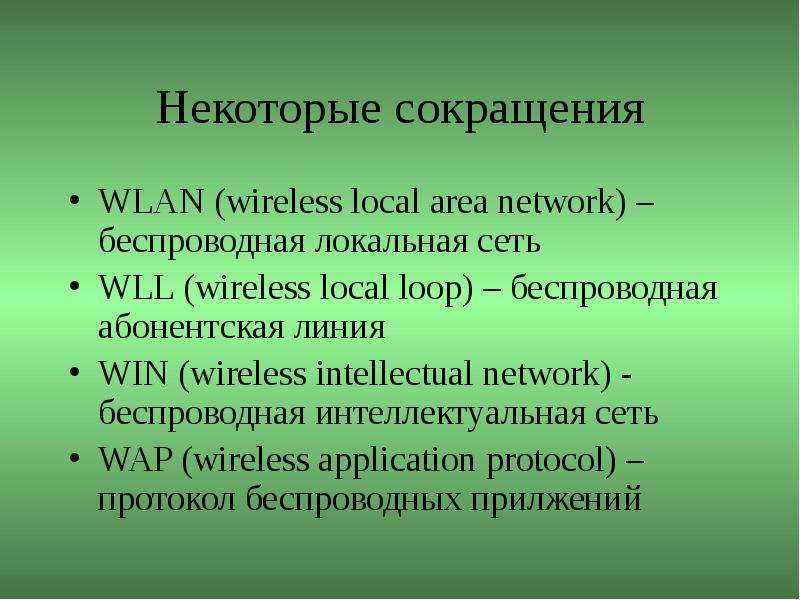

Некоторые сокращения WLAN (wireless local area network) – беспроводная локальная сеть WLL (wireless local loop) – беспроводная абонентская линия WIN (wireless intellectual network) - беспроводная интеллектуальная сеть WAP (wireless application protocol) – протокол беспроводных прилжений

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

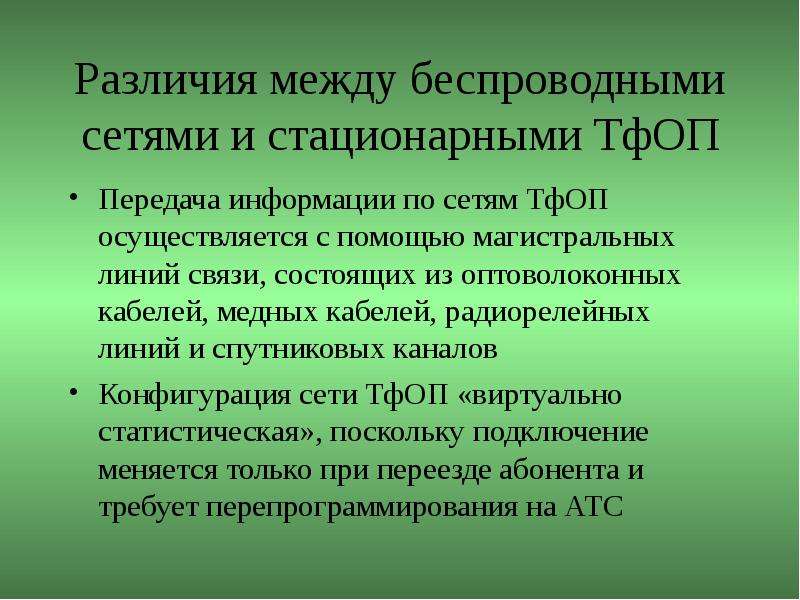

Различия между беспроводными сетями и стационарными ТфОП Передача информации по сетям ТфОП осуществляется с помощью магистральных линий связи, состоящих из оптоволоконных кабелей, медных кабелей, радиорелейных линий и спутниковых каналов Конфигурация сети ТфОП «виртуально статистическая», поскольку подключение меняется только при переезде абонента и требует перепрограммирования на АТС

Слайд 12

Описание слайда:

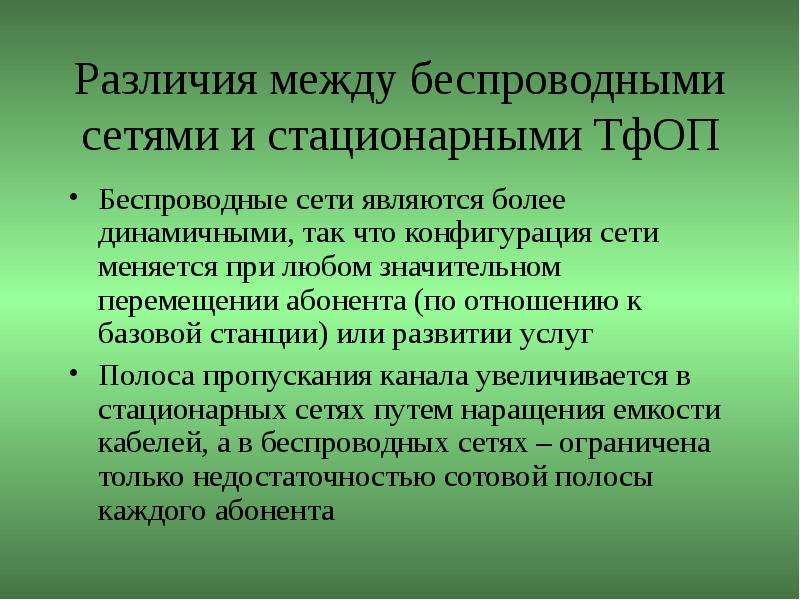

Различия между беспроводными сетями и стационарными ТфОП Беспроводные сети являются более динамичными, так что конфигурация сети меняется при любом значительном перемещении абонента (по отношению к базовой станции) или развитии услуг Полоса пропускания канала увеличивается в стационарных сетях путем наращения емкости кабелей, а в беспроводных сетях – ограничена только недостаточностью сотовой полосы каждого абонента

Слайд 13

Описание слайда:

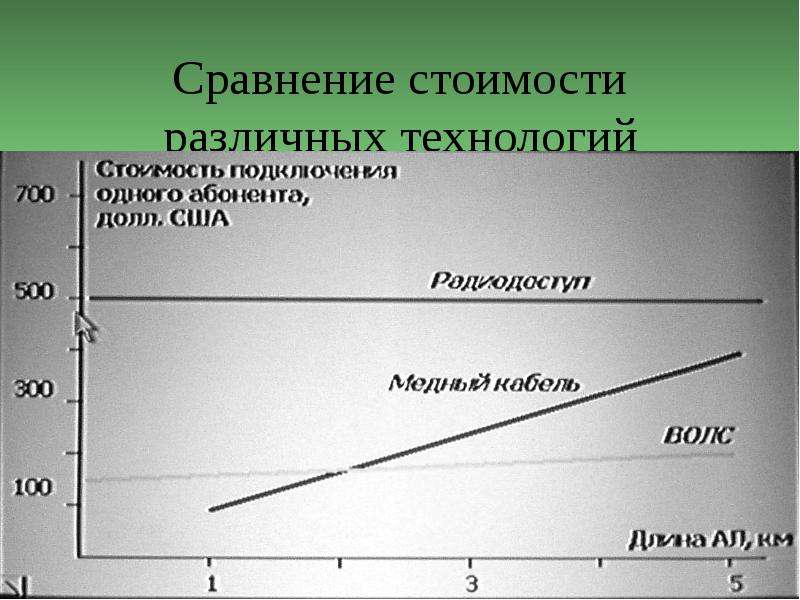

Сравнение стоимости различных технологий

Слайд 14

Описание слайда:

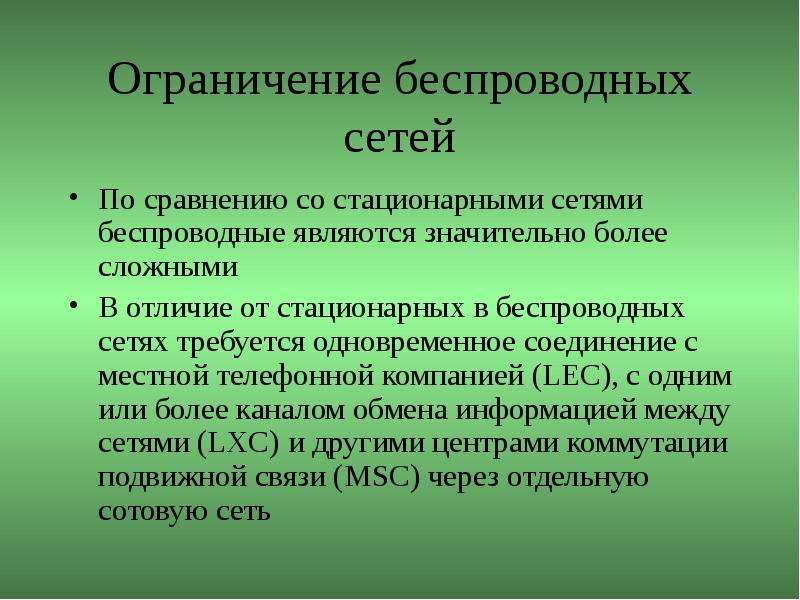

Ограничение беспроводных сетей По сравнению со стационарными сетями беспроводные являются значительно более сложными В отличие от стационарных в беспроводных сетях требуется одновременное соединение с местной телефонной компанией (LEC), с одним или более каналом обмена информацией между сетями (LXC) и другими центрами коммутации подвижной связи (MSC) через отдельную сотовую сеть

Слайд 15

Описание слайда:

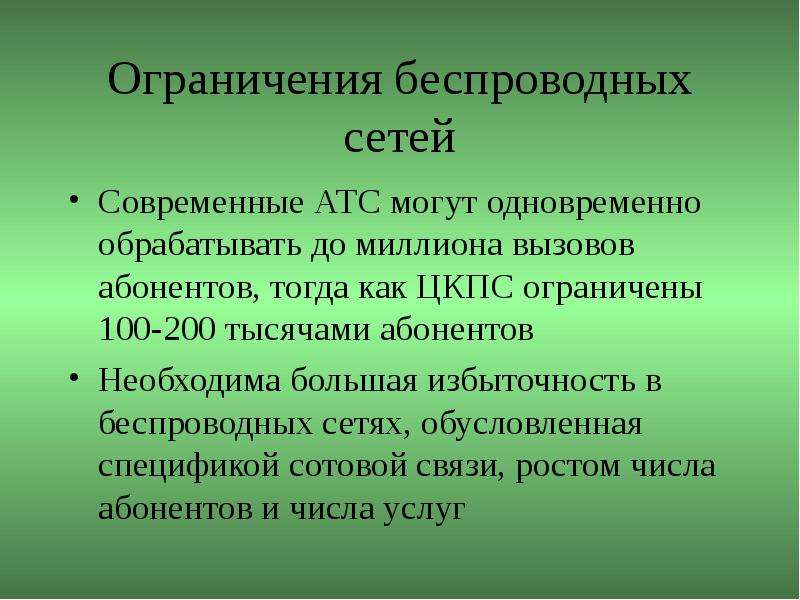

Ограничения беспроводных сетей Современные АТС могут одновременно обрабатывать до миллиона вызовов абонентов, тогда как ЦКПС ограничены 100-200 тысячами абонентов Необходима большая избыточность в беспроводных сетях, обусловленная спецификой сотовой связи, ростом числа абонентов и числа услуг

Слайд 16

Описание слайда:

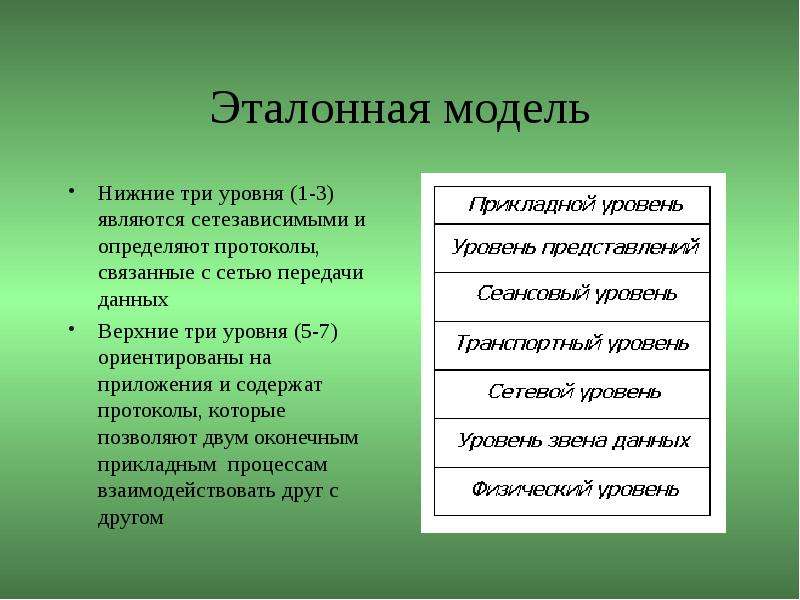

Эталонная модель Нижние три уровня (1-3) являются сетезависимыми и определяют протоколы, связанные с сетью передачи данных Верхние три уровня (5-7) ориентированы на приложения и содержат протоколы, которые позволяют двум оконечным прикладным процессам взаимодействовать друг с другом

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

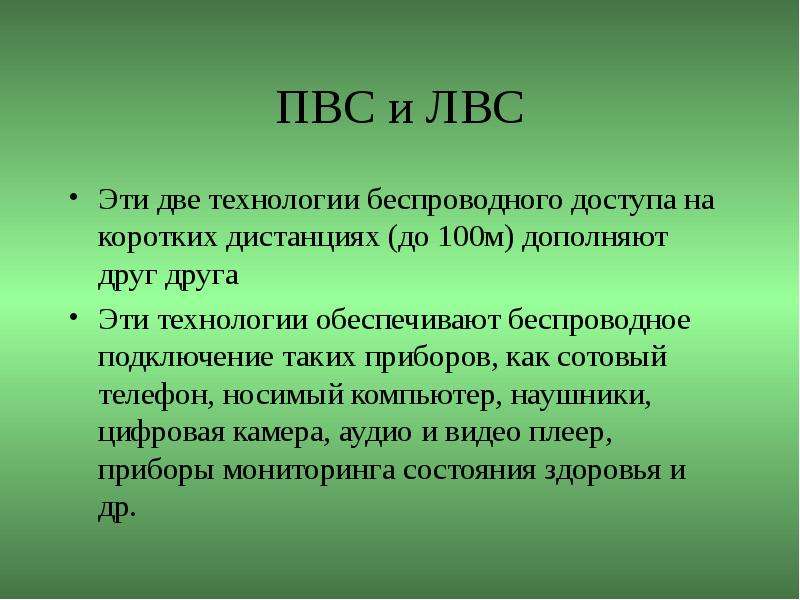

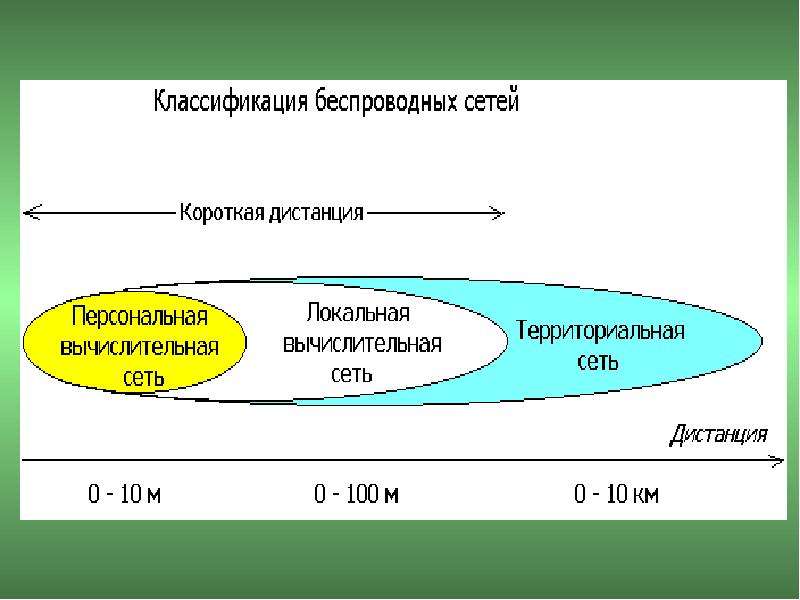

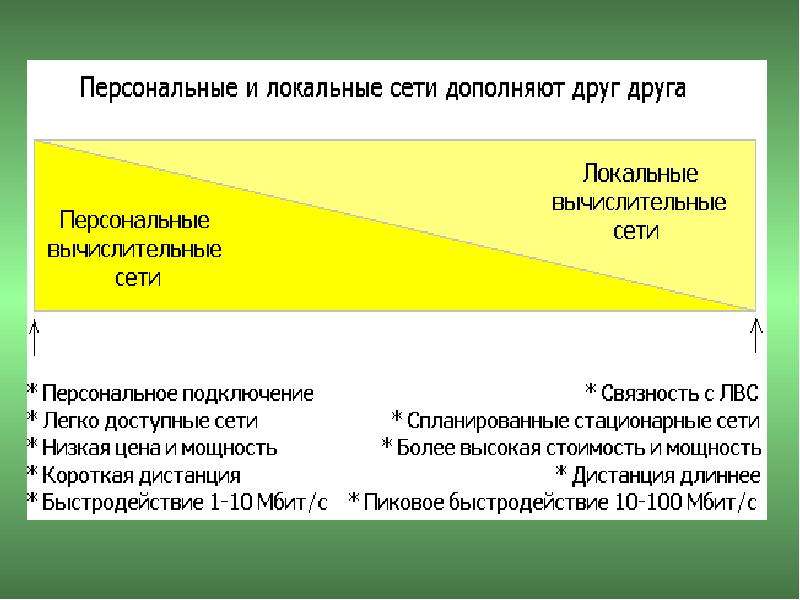

ПВС и ЛВС Эти две технологии беспроводного доступа на коротких дистанциях (до 100м) дополняют друг друга Эти технологии обеспечивают беспроводное подключение таких приборов, как сотовый телефон, носимый компьютер, наушники, цифровая камера, аудио и видео плеер, приборы мониторинга состояния здоровья и др.

Слайд 21

Описание слайда:

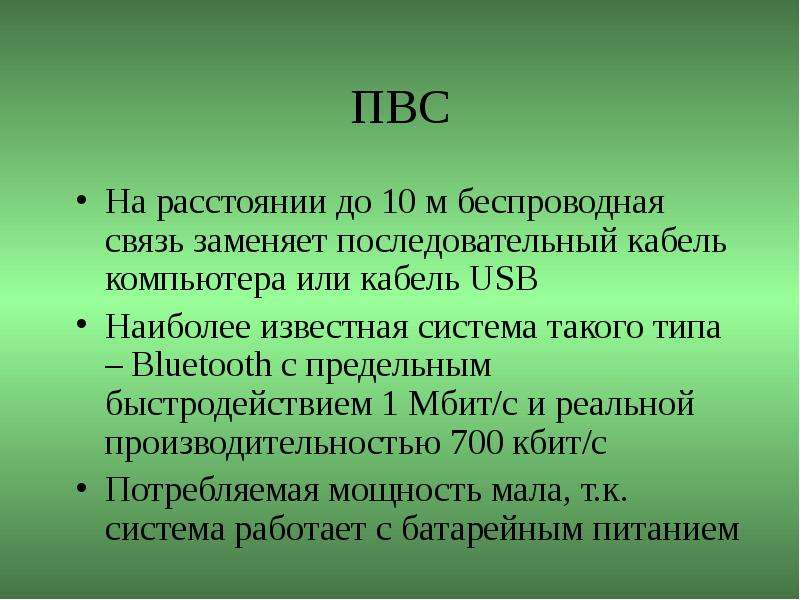

ПВС На расстоянии до 10 м беспроводная связь заменяет последовательный кабель компьютера или кабель USB Наиболее известная система такого типа – Bluetooth с предельным быстродействием 1 Мбит/с и реальной производительностью 700 кбит/с Потребляемая мощность мала, т.к. система работает с батарейным питанием

Слайд 22

Описание слайда:

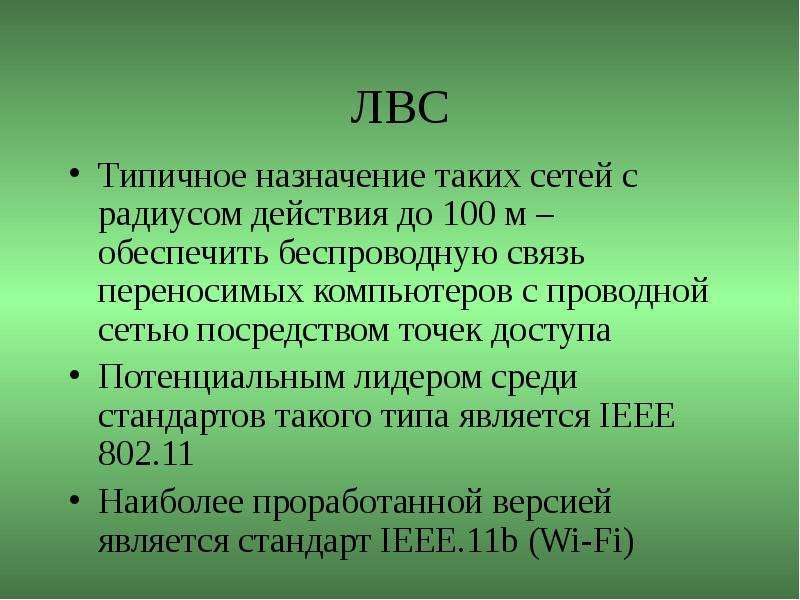

ЛВС Типичное назначение таких сетей с радиусом действия до 100 м – обеспечить беспроводную связь переносимых компьютеров с проводной сетью посредством точек доступа Потенциальным лидером среди стандартов такого типа является IEEE 802.11 Наиболее проработанной версией является стандарт IEEE.11b (Wi-Fi)

Слайд 23

Описание слайда:

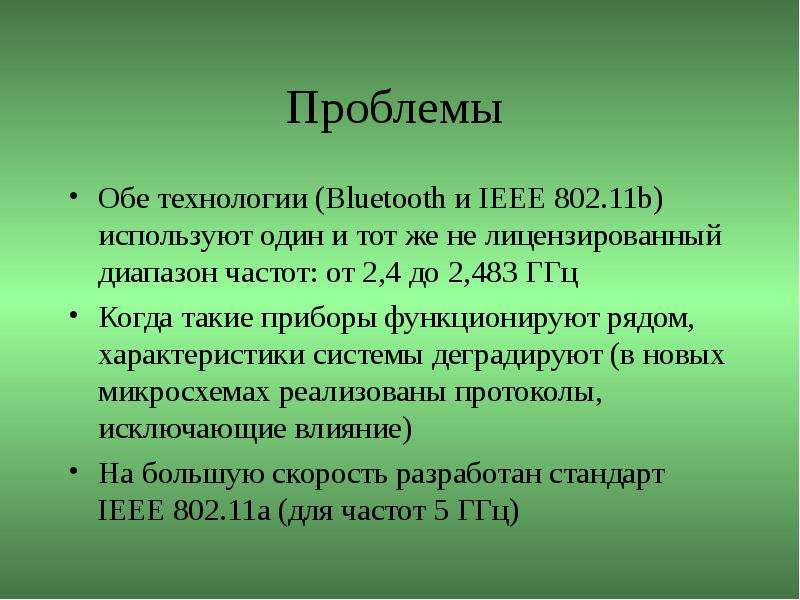

Проблемы Обе технологии (Bluetooth и IEEE 802.11b) используют один и тот же не лицензированный диапазон частот: от 2,4 до 2,483 ГГц Когда такие приборы функционируют рядом, характеристики системы деградируют (в новых микросхемах реализованы протоколы, исключающие влияние) На большую скорость разработан стандарт IEEE 802.11а (для частот 5 ГГц)

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

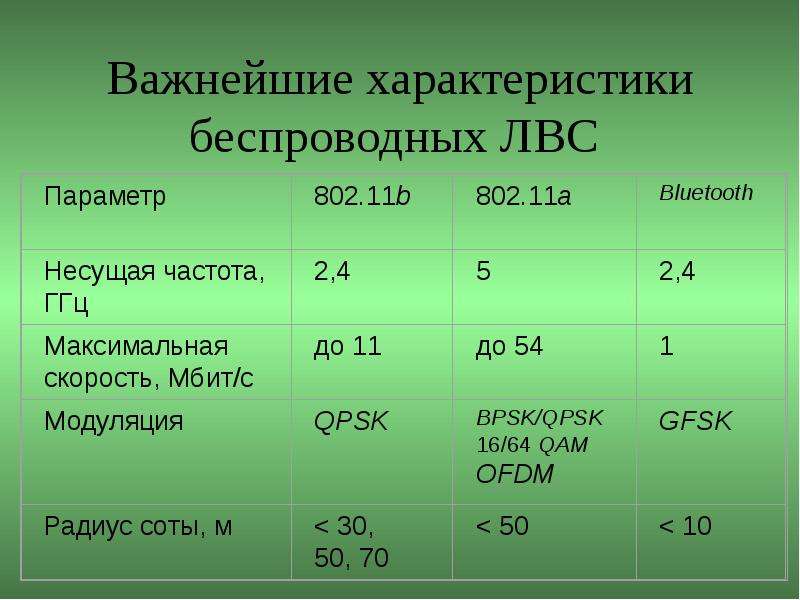

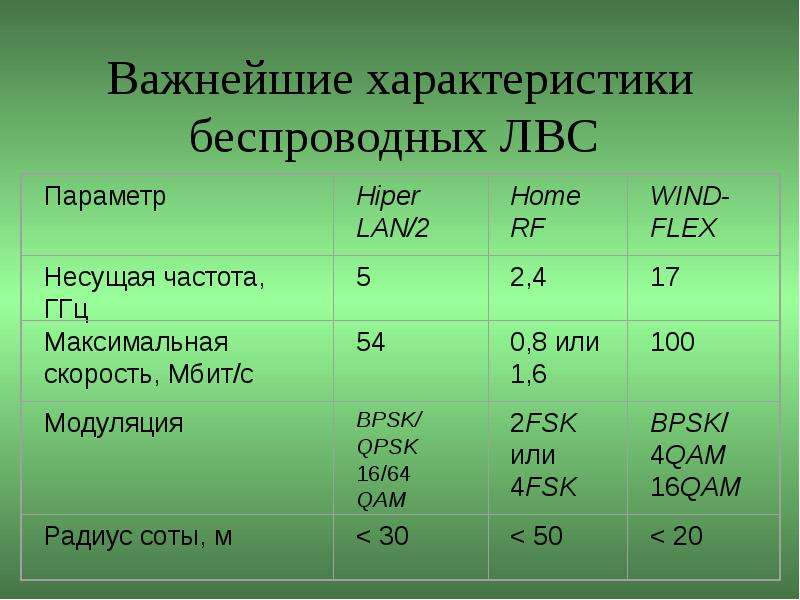

Важнейшие характеристики беспроводных ЛВС

Слайд 26

Описание слайда:

Важнейшие характеристики беспроводных ЛВС

Слайд 27

Описание слайда:

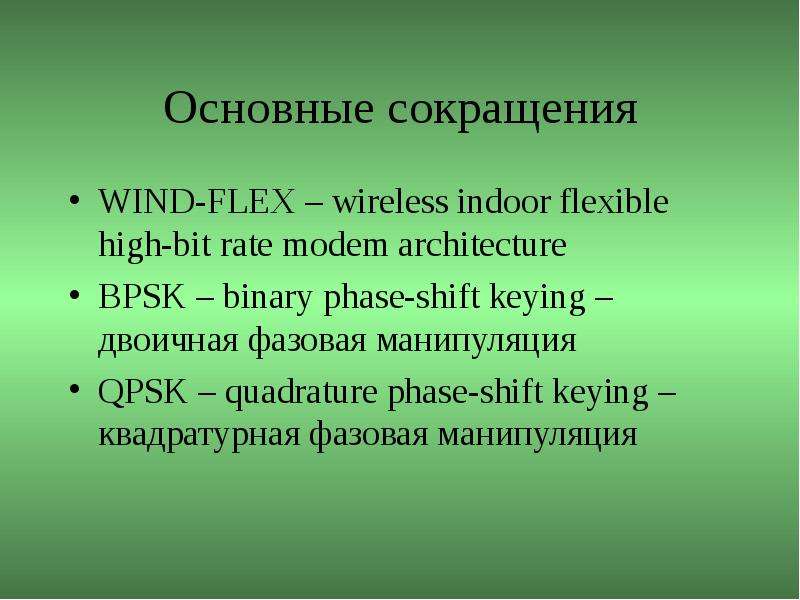

Основные сокращения WIND-FLEX – wireless indoor flexible high-bit rate modem architecture BPSK – binary phase-shift keying – двоичная фазовая манипуляция QPSK – quadrature phase-shift keying – квадратурная фазовая манипуляция

Слайд 28

Описание слайда:

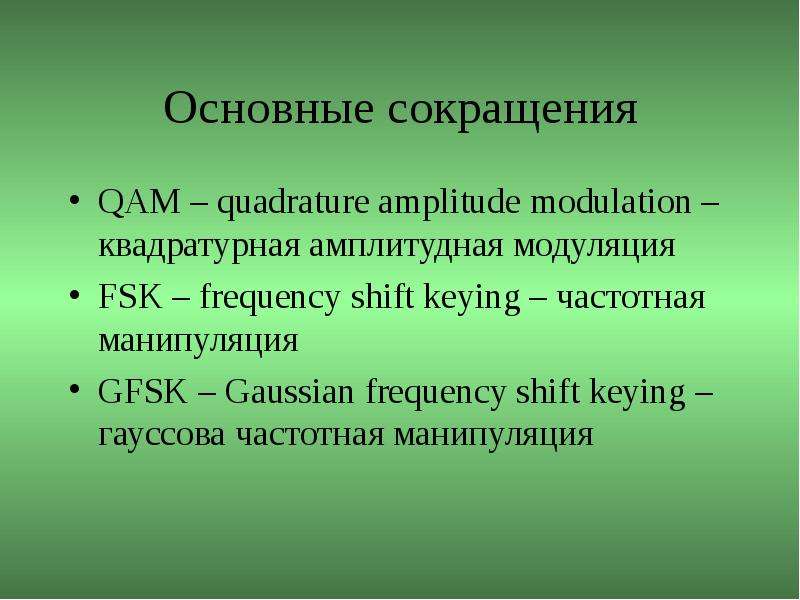

Основные сокращения QAM – quadrature amplitude modulation – квадратурная амплитудная модуляция FSK – frequency shift keying – частотная манипуляция GFSK – Gaussian frequency shift keying – гауссова частотная манипуляция

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Частотный диапазон Bluetooth и способ кодирования пакета

Слайд 31

Описание слайда:

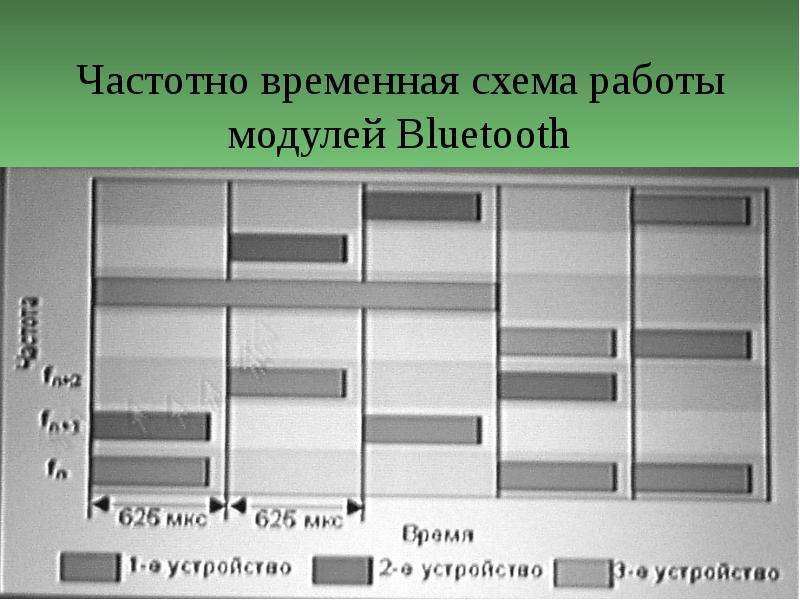

Частотно временная схема работы модулей Bluetooth

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Скорость передачи и расстояние

Слайд 34

Описание слайда:

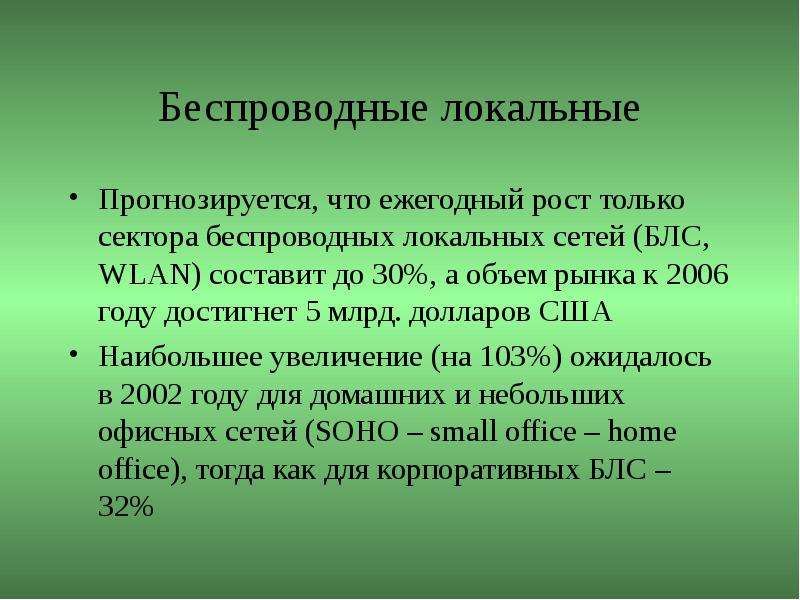

Беспроводные локальные Прогнозируется, что ежегодный рост только сектора беспроводных локальных сетей (БЛС, WLAN) составит до 30%, а объем рынка к 2006 году достигнет 5 млрд. долларов США Наибольшее увеличение (на 103%) ожидалось в 2002 году для домашних и небольших офисных сетей (SOHO – small office – home office), тогда как для корпоративных БЛС – 32%

Слайд 35

Описание слайда:

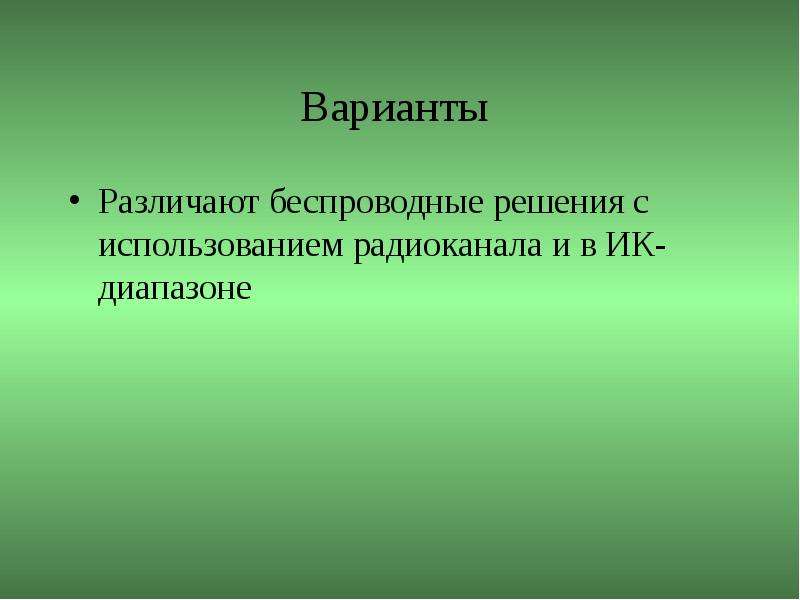

Варианты Различают беспроводные решения с использованием радиоканала и в ИК-диапазоне

Слайд 36

Описание слайда:

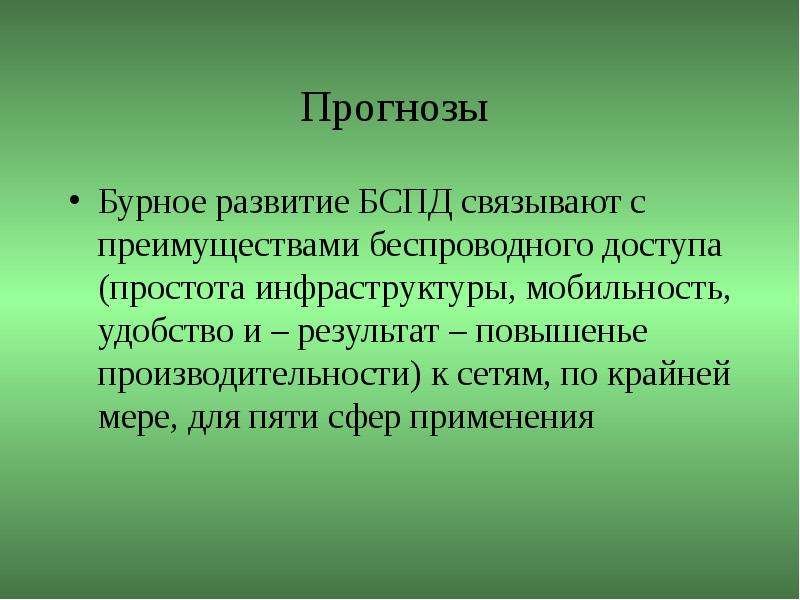

Прогнозы Бурное развитие БСПД связывают с преимуществами беспроводного доступа (простота инфраструктуры, мобильность, удобство и – результат – повышенье производительности) к сетям, по крайней мере, для пяти сфер применения

Слайд 37

Описание слайда:

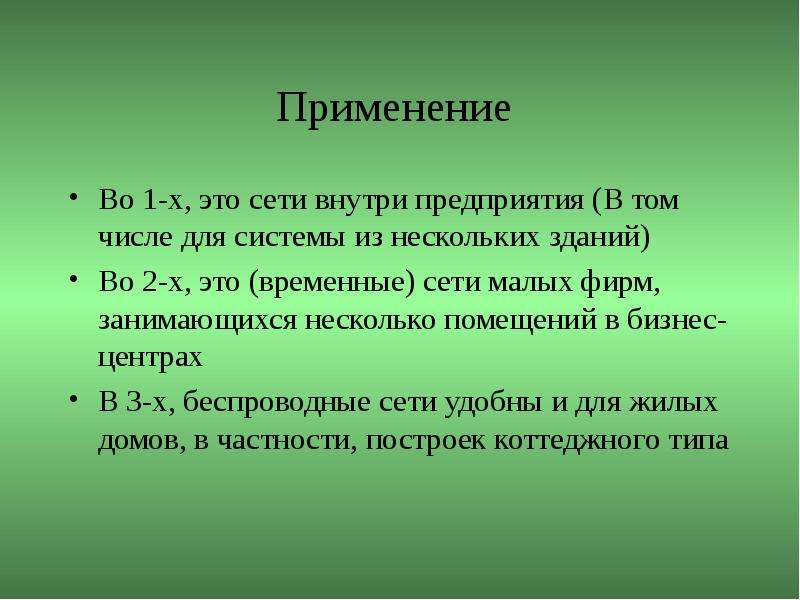

Применение Во 1-х, это сети внутри предприятия (В том числе для системы из нескольких зданий) Во 2-х, это (временные) сети малых фирм, занимающихся несколько помещений в бизнес-центрах В 3-х, беспроводные сети удобны и для жилых домов, в частности, построек коттеджного типа

Слайд 38

Описание слайда:

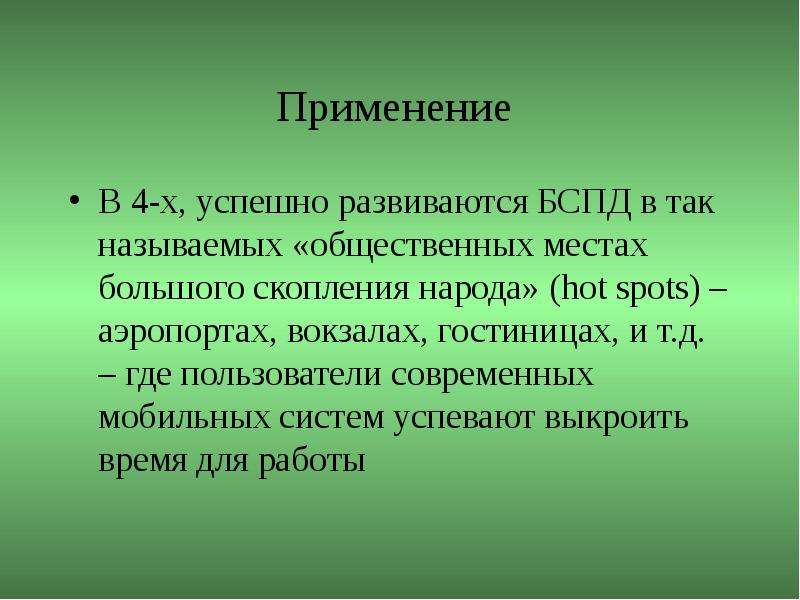

Применение В 4-х, успешно развиваются БСПД в так называемых «общественных местах большого скопления народа» (hot spots) – аэропортах, вокзалах, гостиницах, и т.д. – где пользователи современных мобильных систем успевают выкроить время для работы

Слайд 39

Описание слайда:

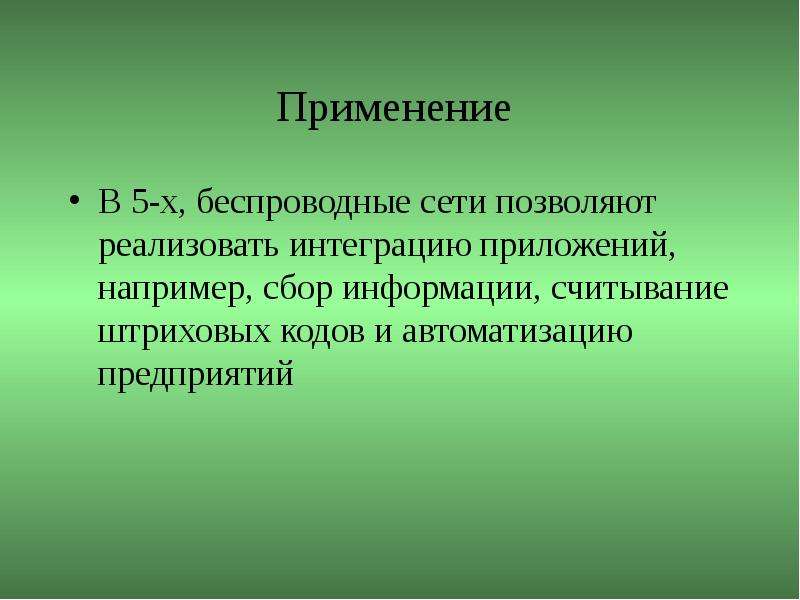

Применение В 5-х, беспроводные сети позволяют реализовать интеграцию приложений, например, сбор информации, считывание штриховых кодов и автоматизацию предприятий

Слайд 40

Описание слайда:

Варианты Локальные беспроводные сети различают по месту их размещения – внутри и вне помещения (а в некоторых случаях – на рабочем месте или вне его) По организации связи различают два варианта построения БЛС: «точка-точка» (эпизодическая; ad hoc; peer-to-peer) и «точка-многоточка», или «клиент-сервер» (структурированная)

Слайд 41

Описание слайда:

Клиент-сервер

Слайд 42

Описание слайда:

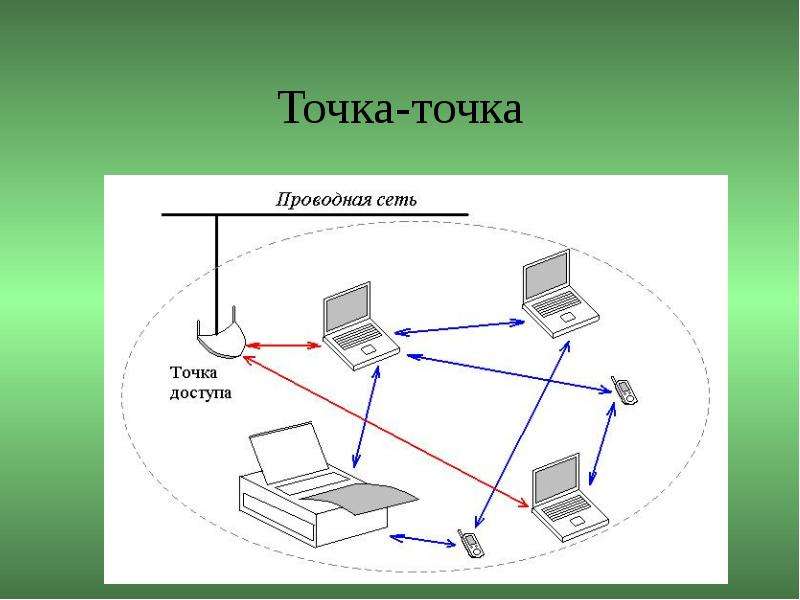

Точка-точка

Слайд 43

Описание слайда:

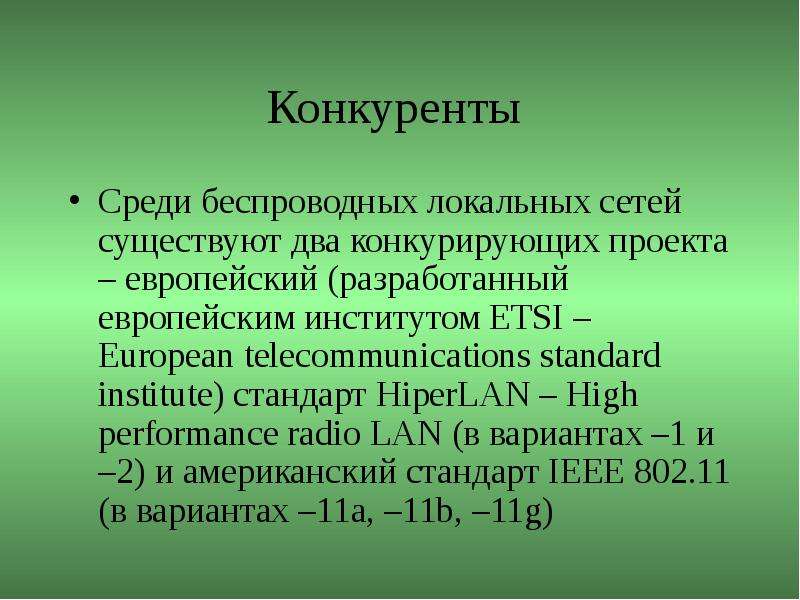

Конкуренты Среди беспроводных локальных сетей существуют два конкурирующих проекта – европейский (разработанный европейским институтом ETSI – European telecommunications standard institute) стандарт HiperLAN – High performance radio LAN (в вариантах –1 и –2) и американский стандарт IEEE 802.11 (в вариантах –11а, –11b, –11g)

Слайд 44

Описание слайда:

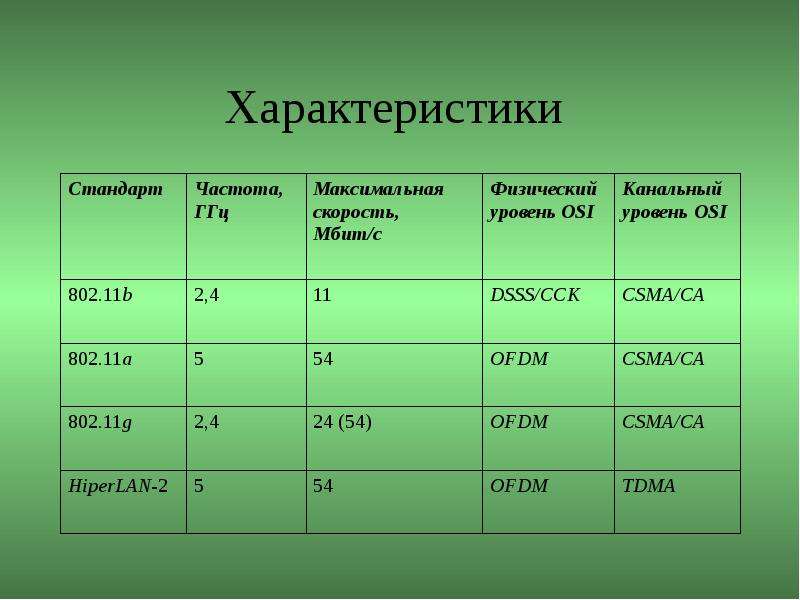

Характеристики

Слайд 45

Описание слайда:

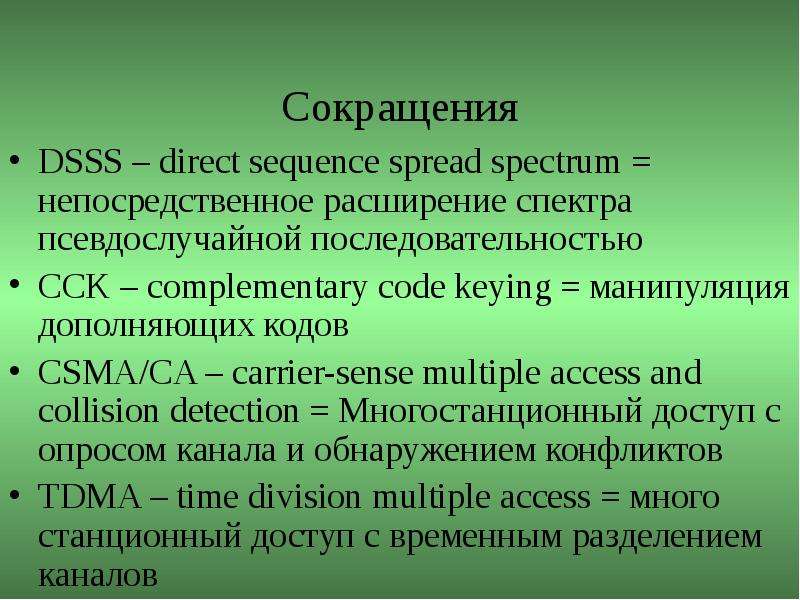

Сокращения DSSS – direct sequence spread spectrum = непосредственное расширение спектра псевдослучайной последовательностью CCK – complementary code keying = манипуляция дополняющих кодов CSMA/CA – carrier-sense multiple access and collision detection = Многостанционный доступ с опросом канала и обнаружением конфликтов TDMA – time division multiple access = много станционный доступ с временным разделением каналов

Слайд 46

Описание слайда:

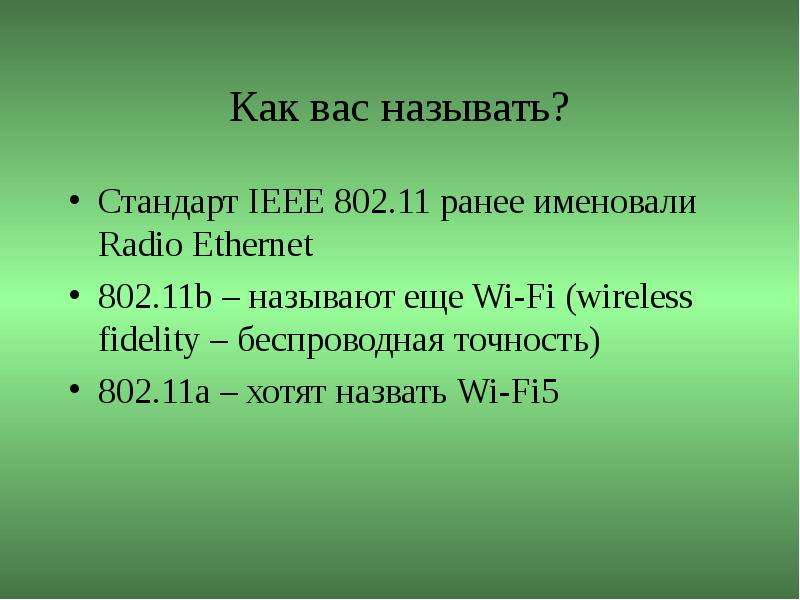

Как вас называть? Стандарт IEEE 802.11 ранее именовали Radio Ethernet 802.11b – называют еще Wi-Fi (wireless fidelity – беспроводная точность) 802.11а – хотят назвать Wi-Fi5

Слайд 47

Описание слайда:

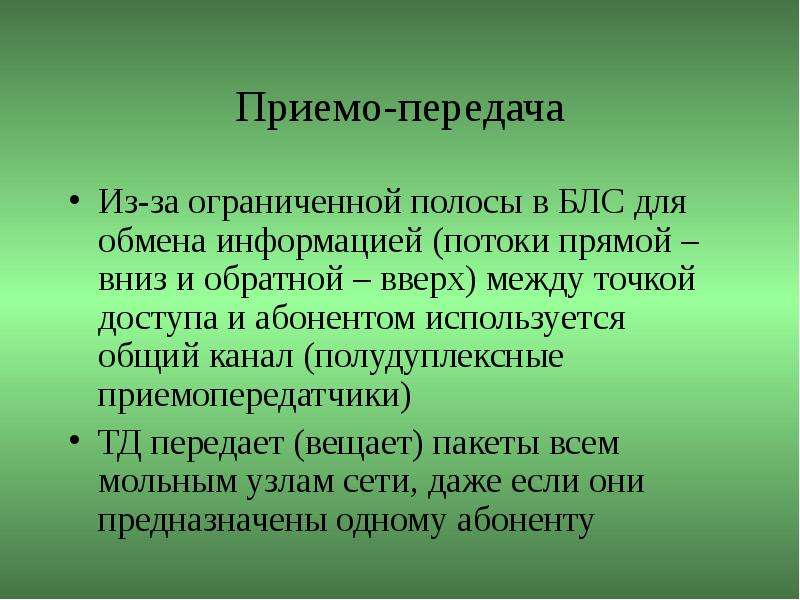

Приемо-передача Из-за ограниченной полосы в БЛС для обмена информацией (потоки прямой – вниз и обратной – вверх) между точкой доступа и абонентом используется общий канал (полудуплексные приемопередатчики) ТД передает (вещает) пакеты всем мольным узлам сети, даже если они предназначены одному абоненту

Слайд 48

Описание слайда:

Выход в проводную сеть

Слайд 49

Описание слайда:

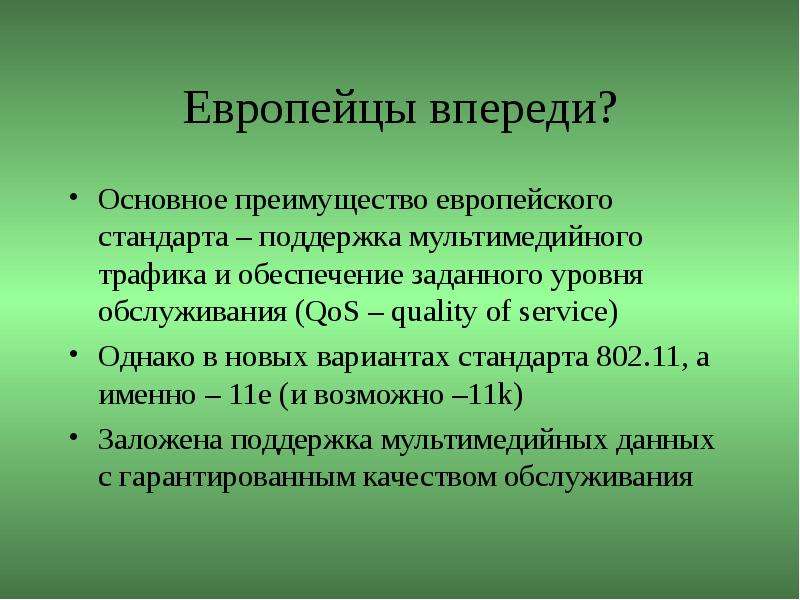

Европейцы впереди? Основное преимущество европейского стандарта – поддержка мультимедийного трафика и обеспечение заданного уровня обслуживания (QoS – quality of service) Однако в новых вариантах стандарта 802.11, а именно – 11е (и возможно –11k) Заложена поддержка мультимедийных данных с гарантированным качеством обслуживания

Слайд 50

Описание слайда:

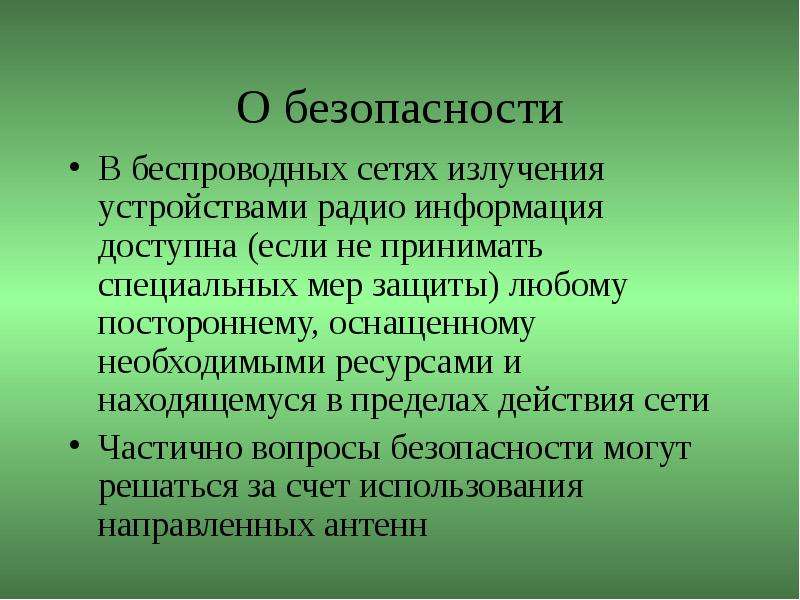

О безопасности В беспроводных сетях излучения устройствами радио информация доступна (если не принимать специальных мер защиты) любому постороннему, оснащенному необходимыми ресурсами и находящемуся в пределах действия сети Частично вопросы безопасности могут решаться за счет использования направленных антенн

Слайд 51

Описание слайда:

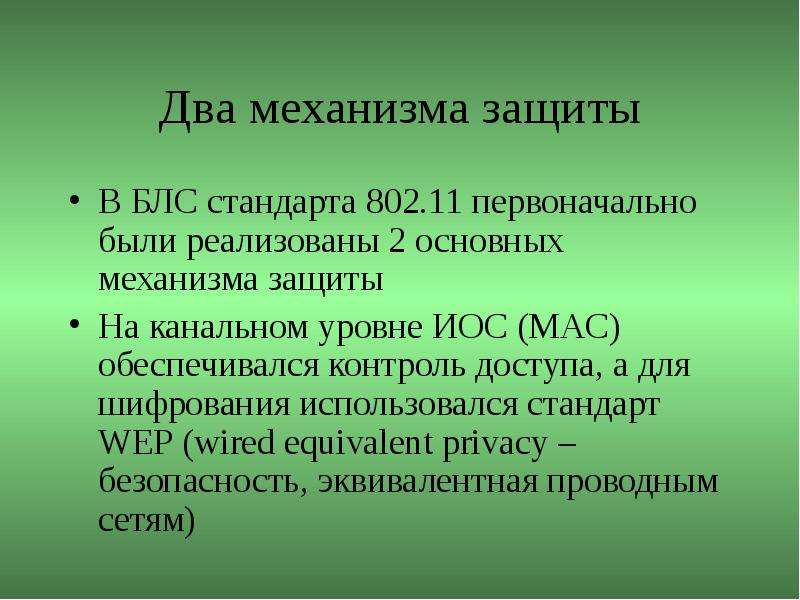

Два механизма защиты В БЛС стандарта 802.11 первоначально были реализованы 2 основных механизма защиты На канальном уровне ИОС (MAC) обеспечивался контроль доступа, а для шифрования использовался стандарт WEP (wired equivalent privacy – безопасность, эквивалентная проводным сетям)

Слайд 52

Описание слайда:

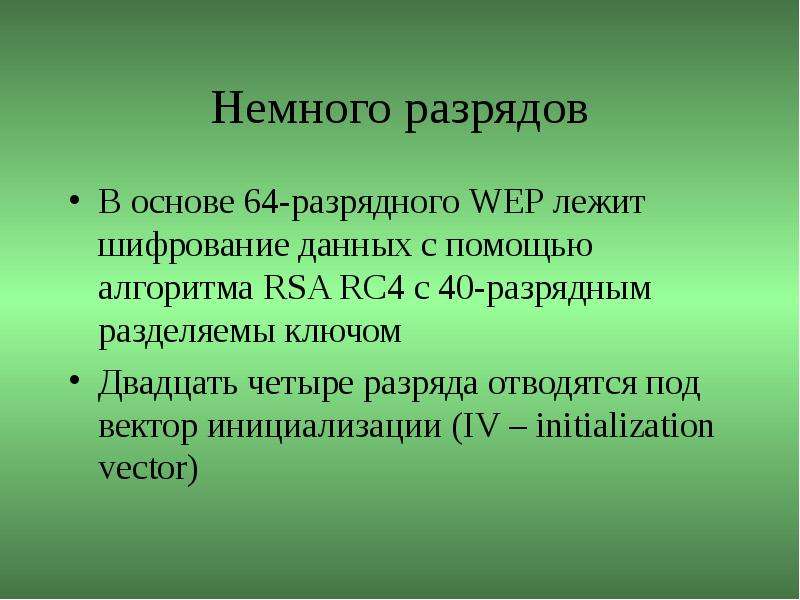

Немного разрядов В основе 64-разрядного WEP лежит шифрование данных с помощью алгоритма RSA RC4 c 40-разрядным разделяемы ключом Двадцать четыре разряда отводятся под вектор инициализации (IV – initialization vector)

Слайд 53

Описание слайда:

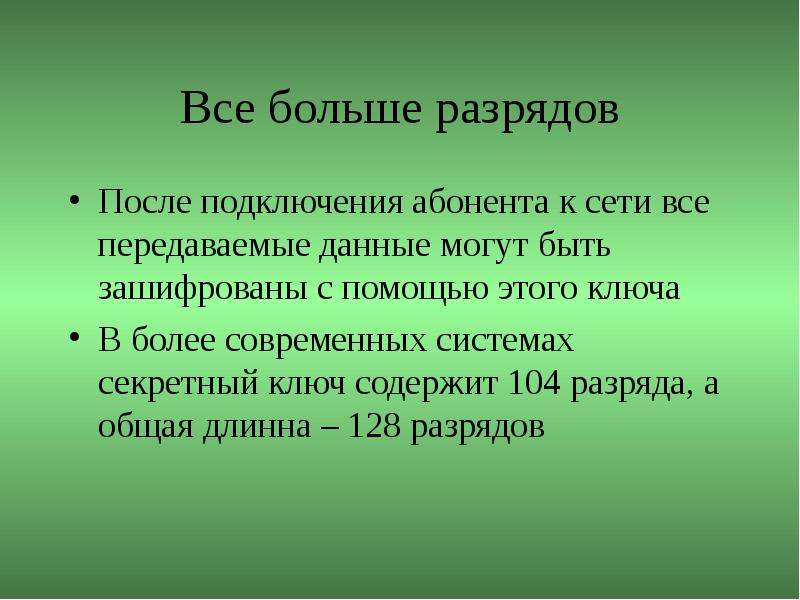

Все больше разрядов После подключения абонента к сети все передаваемые данные могут быть зашифрованы с помощью этого ключа В более современных системах секретный ключ содержит 104 разряда, а общая длинна – 128 разрядов

Слайд 54

Описание слайда:

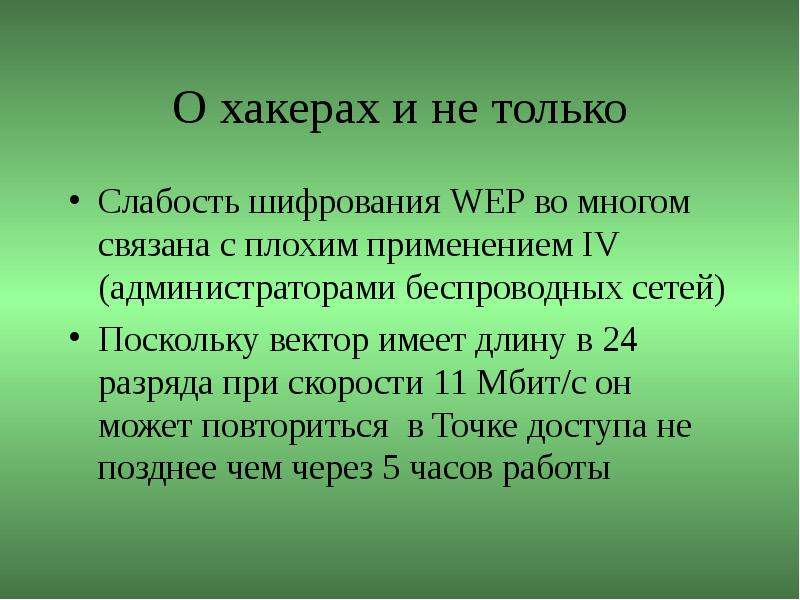

О хакерах и не только Слабость шифрования WEP во многом связана с плохим применением IV (администраторами беспроводных сетей) Поскольку вектор имеет длину в 24 разряда при скорости 11 Мбит/с он может повториться в Точке доступа не позднее чем через 5 часов работы

Слайд 55

Описание слайда:

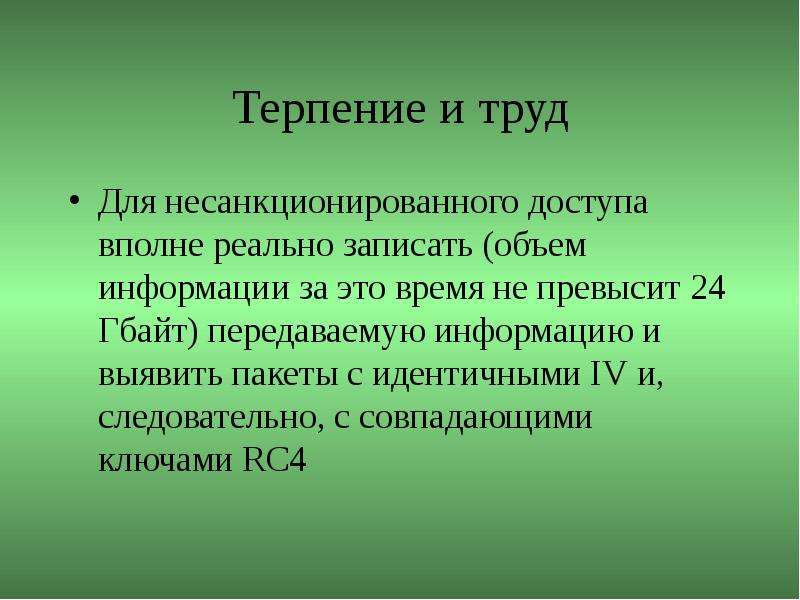

Терпение и труд Для несанкционированного доступа вполне реально записать (объем информации за это время не превысит 24 Гбайт) передаваемую информацию и выявить пакеты с идентичными IV и, следовательно, с совпадающими ключами RC4

Слайд 56

Описание слайда:

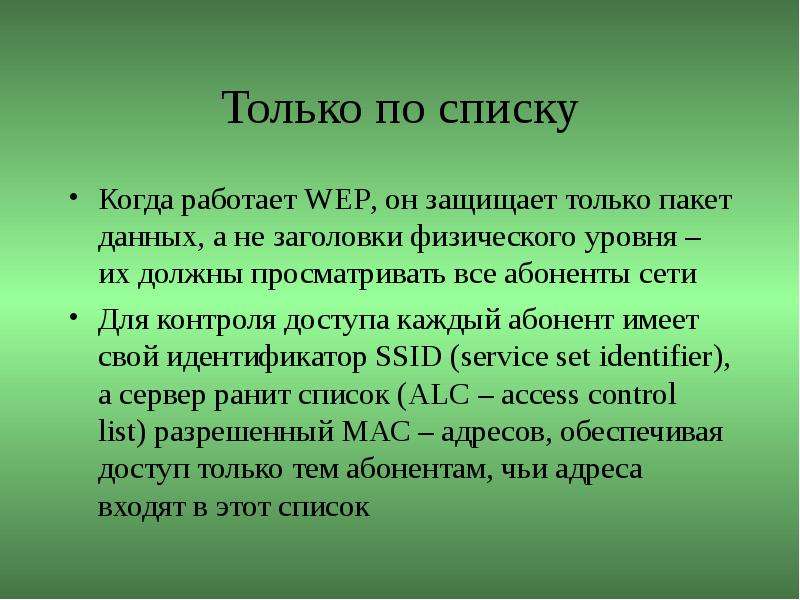

Только по списку Когда работает WEP, он защищает только пакет данных, а не заголовки физического уровня – их должны просматривать все абоненты сети Для контроля доступа каждый абонент имеет свой идентификатор SSID (service set identifier), а сервер ранит список (ALC – access control list) разрешенный МАС – адресов, обеспечивая доступ только тем абонентам, чьи адреса входят в этот список

Слайд 57

Описание слайда:

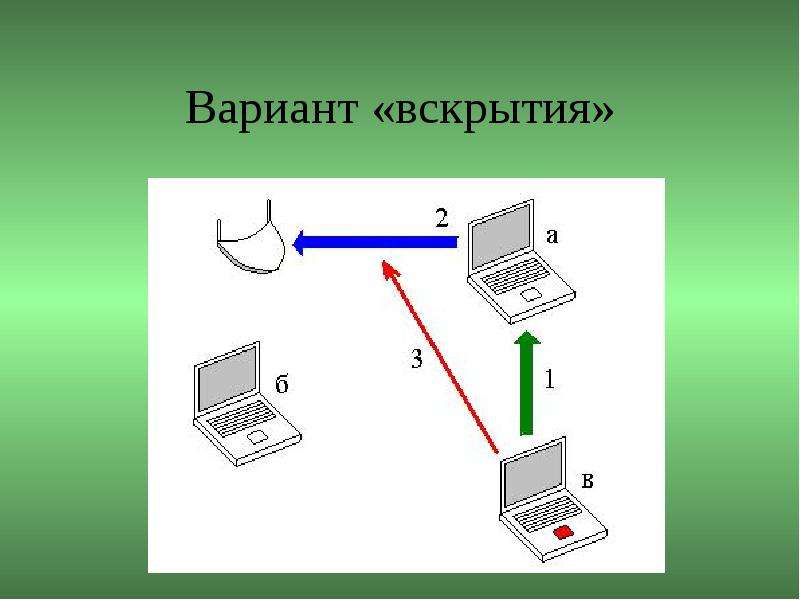

Вариант «вскрытия»

Слайд 58

Описание слайда:

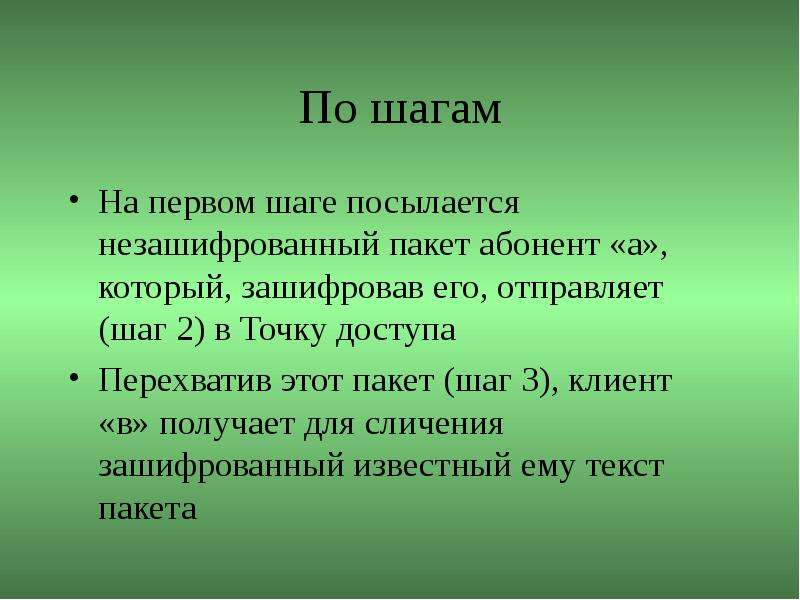

По шагам На первом шаге посылается незашифрованный пакет абонент «а», который, зашифровав его, отправляет (шаг 2) в Точку доступа Перехватив этот пакет (шаг 3), клиент «в» получает для сличения зашифрованный известный ему текст пакета

Слайд 59

Описание слайда:

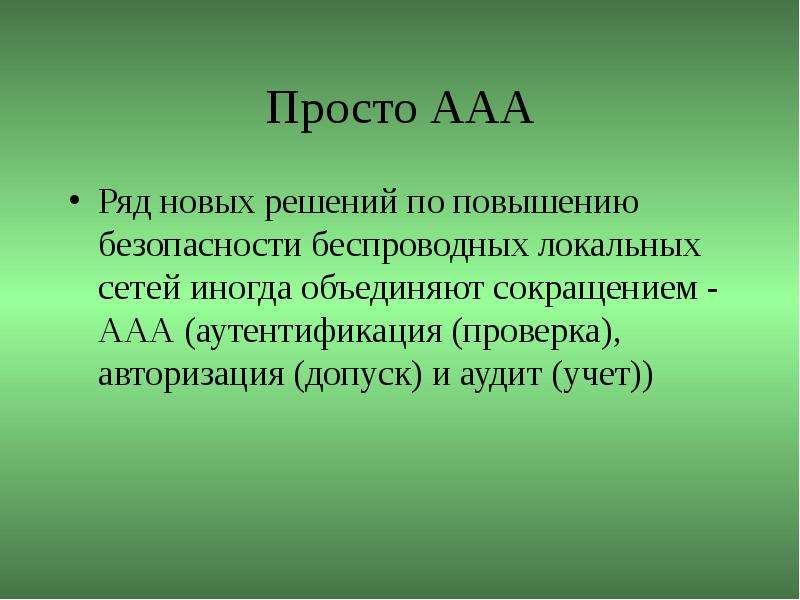

Просто ААА Ряд новых решений по повышению безопасности беспроводных локальных сетей иногда объединяют сокращением - ААА (аутентификация (проверка), авторизация (допуск) и аудит (учет))
