Вы можете ознакомиться и скачать презентацию на тему Циркуляция. Доклад-сообщение содержит 44 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Уравнения гидро-, термодинамики атмосферы – база всех исследований Выражают законы Сохранения импульса Сохранения массы Сохранения полной энергии Сохранения массы влаги Векторная форма эффективна: Запись короче Запись не зависит от системы координат Правила операций изучены

Слайд 3

Описание слайда:

Из математики: векторное произведение Вектор C – векторное произведение На рисунке (правая тройка) оно положительно Направление движения – от A к B (против часовой стрелки) также должно быть положительным Именно поэтому вращение против часовой стрелки считается положительным (Zn), а против - отрицательным (Az)

Слайд 4

Описание слайда:

Из механики: момент силы (), момент импульса (L или M), момент инерции (J ) Поступательное движение – p = m·v – импульс (кол-во движ) Вращательное (по кругу) – p = m·v= m·dr/dt=m|r|d/dt=m|r| Закон инерции вращающейся точки L=: {m|r|2}·d/dt= J={m|r|2} – момент инерции вращ. мат. Точки – аналог массы для вращательного движения

Слайд 5

Описание слайда:

Справка: Момент импульса Земли:

Слайд 6

Описание слайда:

Полезность момента при описании вращательного движения

Слайд 7

Описание слайда:

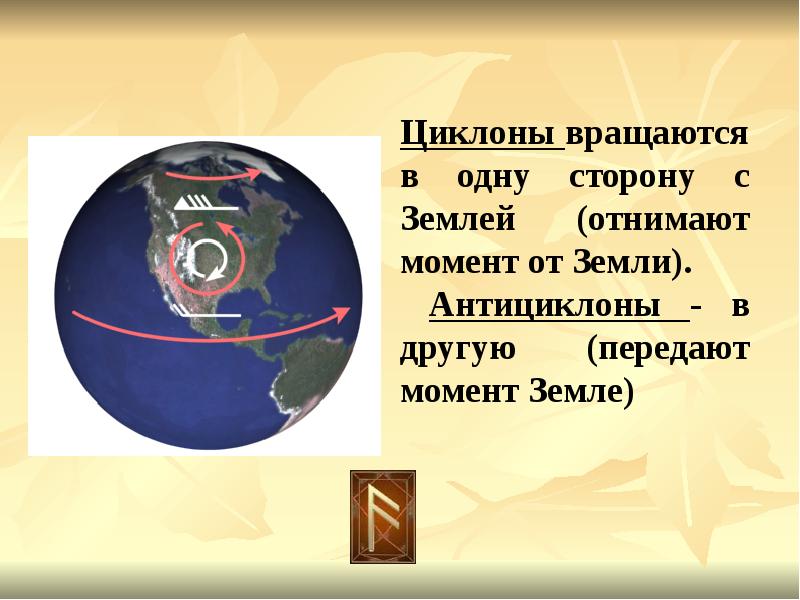

Циклоны вращаются в одну сторону с Землей (отнимают момент от Земли). Циклоны вращаются в одну сторону с Землей (отнимают момент от Земли). Антициклоны - в другую (передают момент Земле)

Слайд 8

Описание слайда:

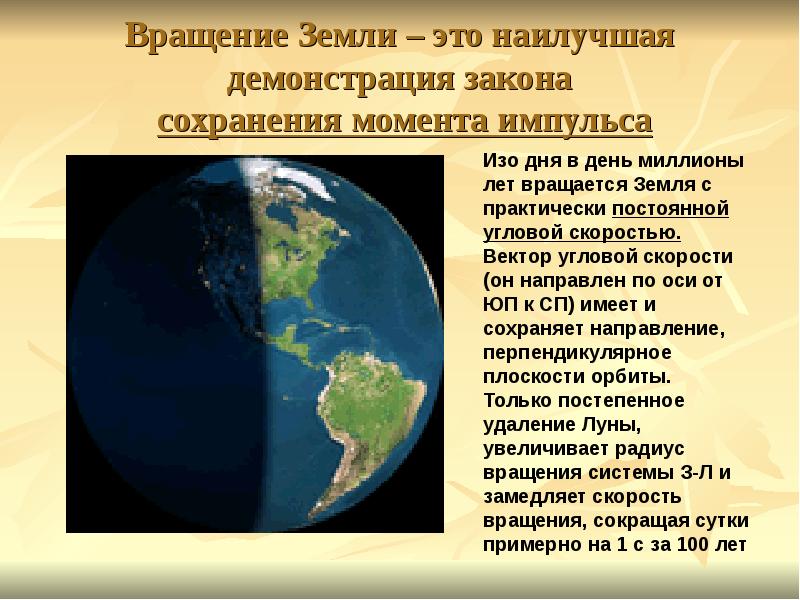

Вращение Земли – это наилучшая демонстрация закона сохранения момента импульса

Слайд 9

Описание слайда:

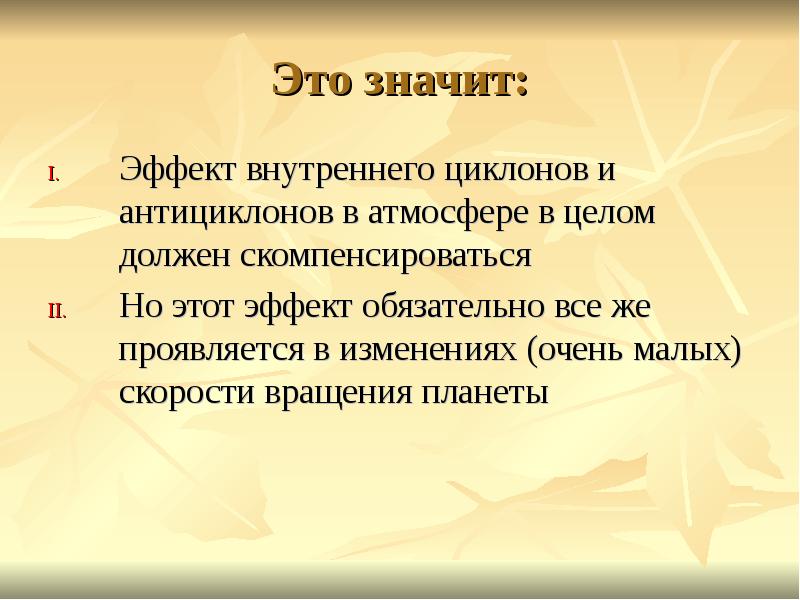

Это значит: Эффект внутреннего циклонов и антициклонов в атмосфере в целом должен скомпенсироваться Но этот эффект обязательно все же проявляется в изменениях (очень малых) скорости вращения планеты

Слайд 10

Описание слайда:

Справка: нормальная и касательная скорости Скорость V в каждой точке любого жидкого контура м.б. разложена на составляющие: нормальную к контуру Vn и касательную Vs

Слайд 11

Описание слайда:

Справка: криволинейный интеграл

Слайд 12

Описание слайда:

Если проинтегрировать по контуру нормальную составляющую, то получим площадь, увеличения ( или уменьшения) контура . Так можно оценивать дивергенцию/конвергенцию

Слайд 13

Описание слайда:

Если проинтегрировать по контуру касательную составляющую, то получим циркуляцию по контуру

Слайд 14

Описание слайда:

циркуляция позволяет оценить угловой момент для частиц жидкости.

Слайд 15

Описание слайда:

Смысл: циркуляция показывает в какую сторону жидкость будет вращать гребное колесо, в интересующей нас части жидкости

Слайд 16

Описание слайда:

Свойства

Слайд 17

Описание слайда:

Справка: док-во теоремы Томпсона

Слайд 18

Описание слайда:

Важно запомнить!

Слайд 19

Описание слайда:

Но почему возникает циркуляция ?

Слайд 20

Описание слайда:

Важнейшей для нас фактор изменения циркуляции описывает теорема Бьеркнеса

Слайд 21

Описание слайда:

Справка: доказательство теоремы Бьеркнеса

Слайд 22

Описание слайда:

Помнить: что бароклинность – причина циркуляции ?

Слайд 23

Описание слайда:

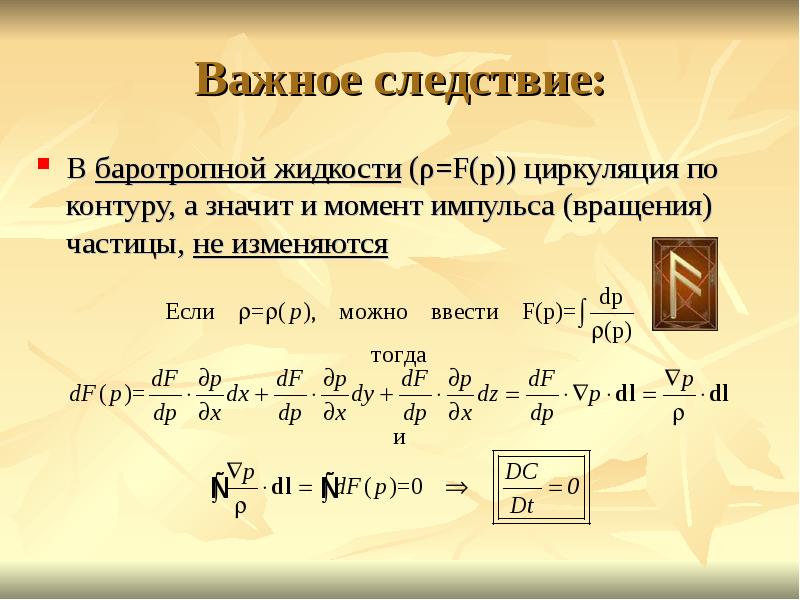

Важное следствие: В баротропной жидкости (ρ=F(p)) циркуляция по контуру, а значит и момент импульса (вращения) частицы, не изменяются

Слайд 24

Описание слайда:

Применение теоремы Бьеркнеса: направление и знак циркуляции В математике издавна принято (см.в начало) считать, что положительное направление обхода контура – это такое, когда внешняя нормаль при обходе направлена вправо,т.е. контур остается слева Это обход против часовой стрелки!

Слайд 25

Описание слайда:

Определение знака циркуляции по выделенному контуру изобаро-изострерических соленоидов.

Слайд 26

Описание слайда:

Экзаменационный вопрос: вывести формулу для определения циркуляции по контуру, состоящему из двух изобар и двух изотерм

Слайд 27

Описание слайда:

Пример – образование бризов

Слайд 28

Описание слайда:

Экзаменационный вопрос: вывести формулу для определения циркуляции по контуру, состоящему из двух изобар и двух вертикалей

Слайд 29

Описание слайда:

Еще примеры бароклинных зон в атмосфере

Слайд 30

Описание слайда:

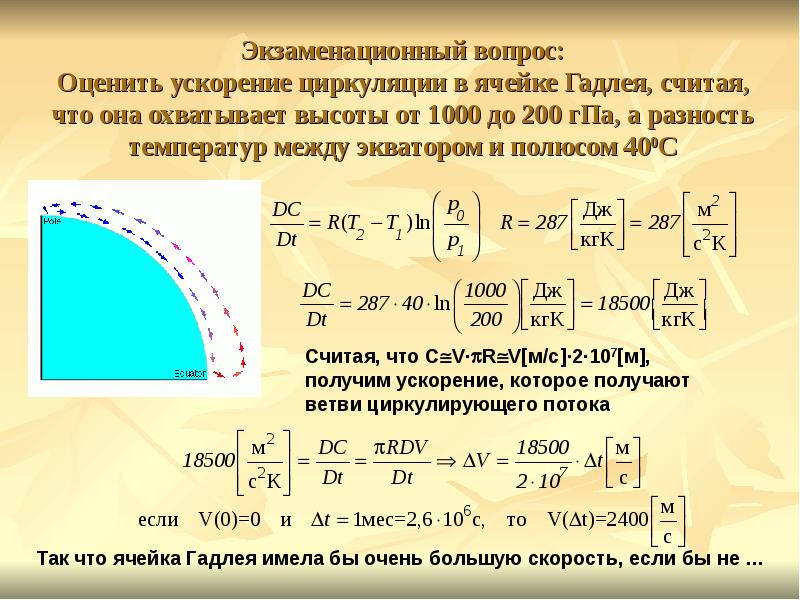

Экзаменационный вопрос: Оценить ускорение циркуляции в ячейке Гадлея, считая, что она охватывает высоты от 1000 до 200 гПа, а разность температур между экватором и полюсом 400С

Слайд 31

Описание слайда:

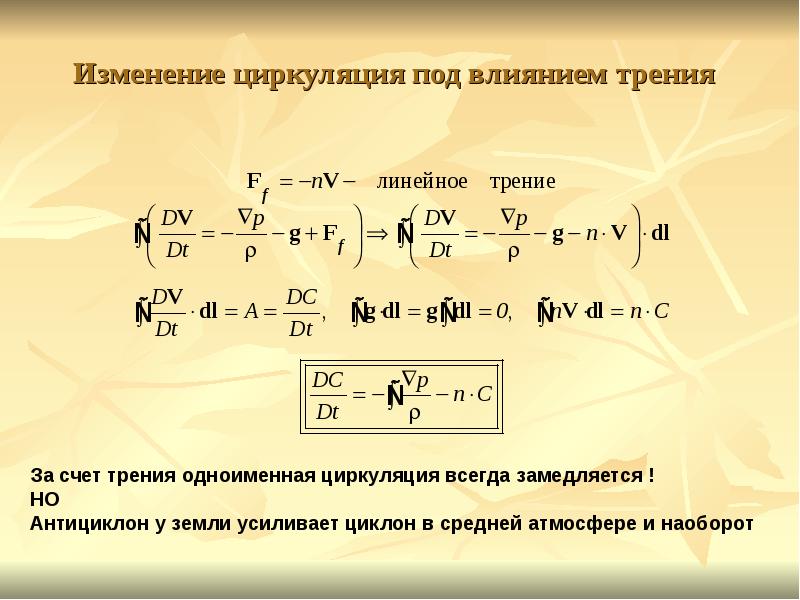

Изменение циркуляция под влиянием трения

Слайд 32

Описание слайда:

Оценить влияние трения на скорость установившейся циркуляции в ячейке Гадлея, считая, что она охватывает высоты от 1000 до 200 гПа, а разность температур между экватором и полюсом 400С

Слайд 33

Описание слайда:

Экзам.вопрос: влияние вращения Земли на изменение циркуляции. Суть дела

Слайд 34

Описание слайда:

Экзам.вопрос: влияние вращения Земли на изменение циркуляции. Скорость переносного движения

Слайд 35

Описание слайда:

Экзам.вопрос: влияние вращения Земли на изменение циркуляции. Циркуляция переносного движения

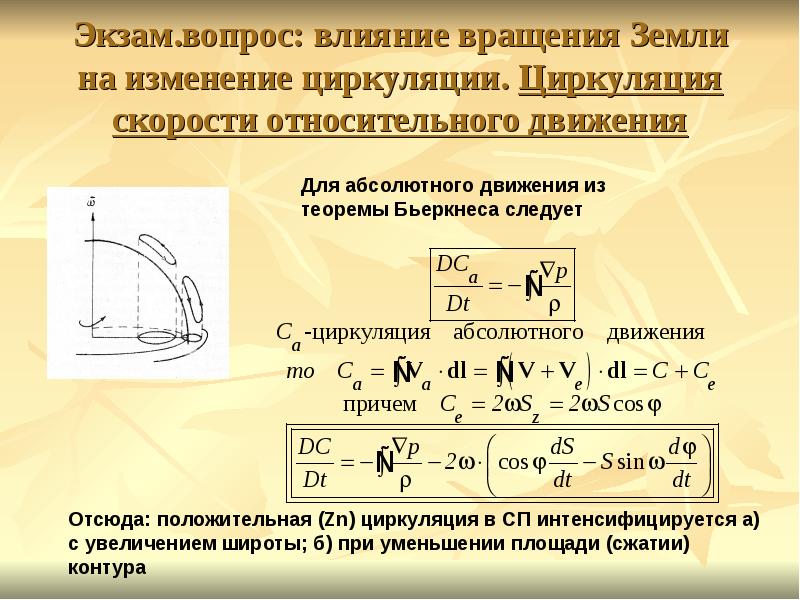

Слайд 36

Описание слайда:

Экзам.вопрос: влияние вращения Земли на изменение циркуляции. Циркуляция скорости относительного движения

Слайд 37

Описание слайда:

Пример: влияние вращения Земли на изменение циркуляции (лабораторная модель)

Слайд 38

Описание слайда:

Примеры влияния изменения площади

Слайд 39

Описание слайда:

Задачи-минутки: решил, значит все понял Циклоническая и антициклоническая круговые изобары одинакового радиуса расположены на одной и той же широте. По какой из них больше циркуляция? (Zn) Вычислить значение переносной циркуляции на широте 600N вдоль изобары, охватывающей площадь 1 км2. (73 м2/с) На широте 600N в антициклоне задан квадратный контур со стороной L=1000 км. Считая, что скорость ветра V на сторонах контура одинакова вывести формулу для расчета циркуляции скорости абсолютного движения по этому контуру (Ca=2L2cos-4VL) определить ее значение так, чтобы циркуляция абсолютного движения по этому контуру оказалась равной нулю. (V=L/418м/с). Объяснить, что и в какую сторону измениться, если этот контур перенести без изменения на 70 широту (атм.баротропна) Объяснить, что и в какую сторону измениться, если сторону этотго контура уменьшить вдвое (широта 60, атм.баротропна).

Слайд 40

Описание слайда:

Не по теме – задачи из вопросов 3 билетов. Вычислить: Угловую скорость вращения Земли =2/(24*3600)=7,29*10-5 [с-1] Вычислить: Линейную скорость вращения Земли на экваторе. U=R cos(0)=6,4*106* 7,29*10-5 =466 [м с-1]

Слайд 41

Описание слайда:

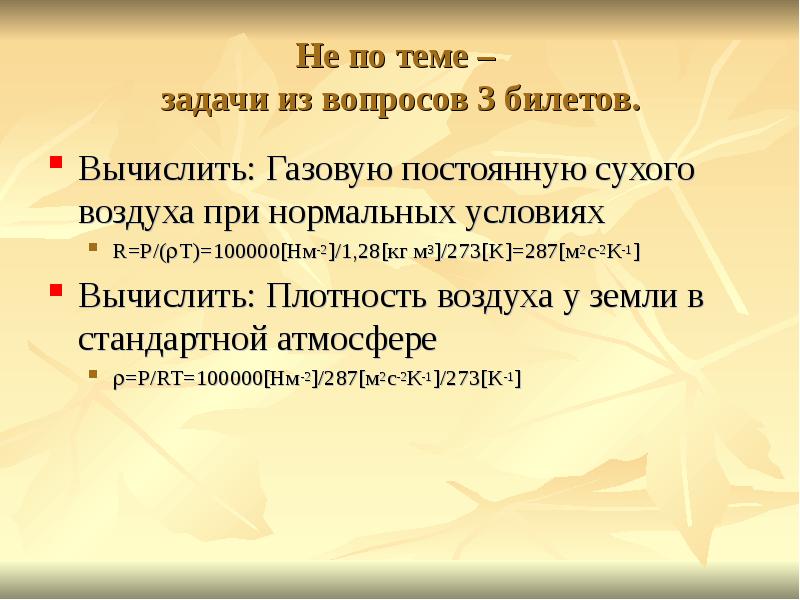

Не по теме – задачи из вопросов 3 билетов. Вычислить: Газовую постоянную сухого воздуха при нормальных условиях R=P/(T)=100000[Нм-2]/1,28[кг м3]/273[K]=287[м2с-2К-1] Вычислить: Плотность воздуха у земли в стандартной атмосфере =P/RT=100000[Нм-2]/287[м2с-2К-1]/273[K-1]

Слайд 42

Описание слайда:

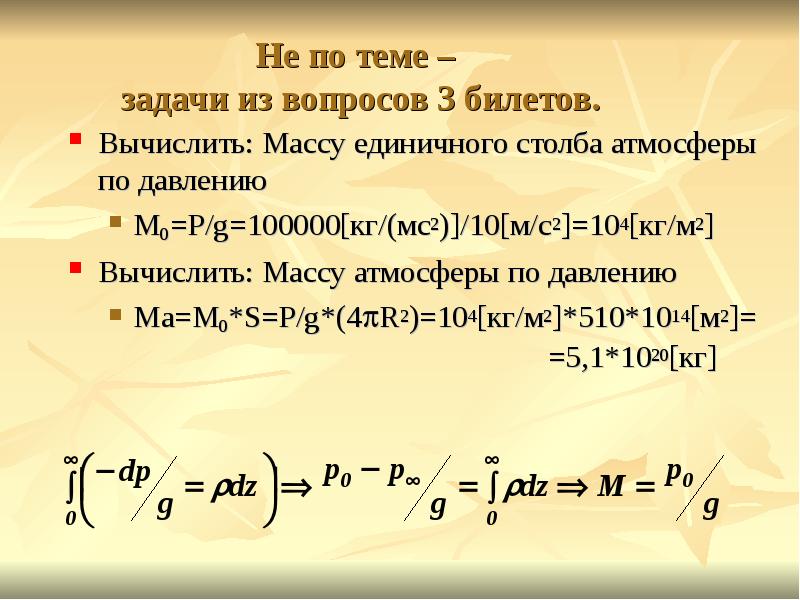

Не по теме – задачи из вопросов 3 билетов. Вычислить: Массу единичного столба атмосферы по давлению M0=P/g=100000[кг/(мс2)]/10[м/с2]=104[кг/м2] Вычислить: Массу атмосферы по давлению Ма=M0*S=P/g*(4R2)=104[кг/м2]*510*1014[м2]= =5,1*1020[кг]

Слайд 43

Описание слайда:

Не по теме – задачи из вопросов 3 билетов. Вычислить: Насыщающее давление водяного пара при кипении воды Е=6,11*10[7,63*100/(242+100)]=1040[гПа] Вычислить: Насыщающее давление водяного пара при температуре 200С Е=6,11*10[7,63*20/(242+20)]=23,4[гПа]
