Лекция 2. Деформации

Слайд 2

Описание слайда:

Абсолютная деформация Абсолютная деформация характеризует интегральную реакцию тела на внешнее воздействие. Примеры абсолютной деформации – прогиб балки, удлинение стержня, угол закручивания вала. Мерой абсолютной деформации является перемещение одной или нескольких точек тела из начального положения в конечное.

Слайд 3

Описание слайда:

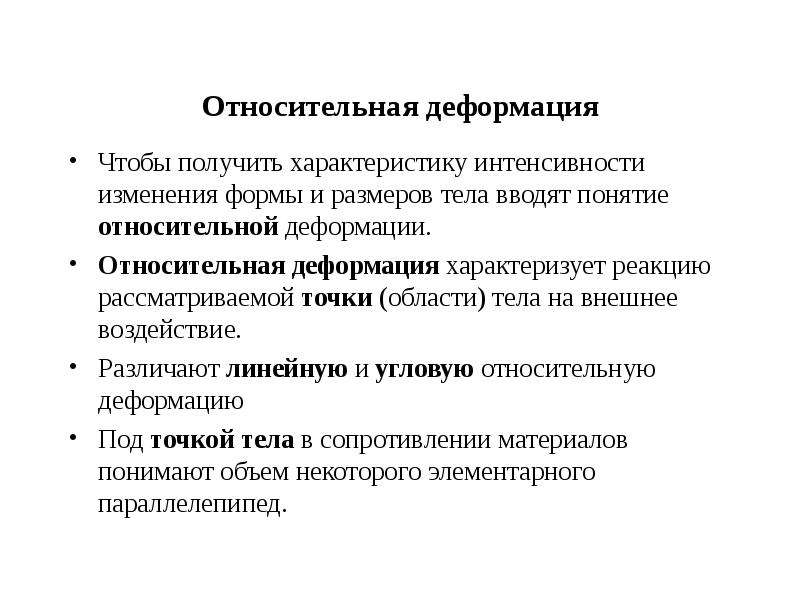

Относительная деформация Чтобы получить характеристику интенсивности изменения формы и размеров тела вводят понятие относительной деформации. Относительная деформация характеризует реакцию рассматриваемой точки (области) тела на внешнее воздействие. Различают линейную и угловую относительную деформацию Под точкой тела в сопротивлении материалов понимают объем некоторого элементарного параллелепипед.

Слайд 4

Описание слайда:

Относительная линейная деформация Под действием сил произойдет изменение размеров граней параллелепипеда

Слайд 5

Описание слайда:

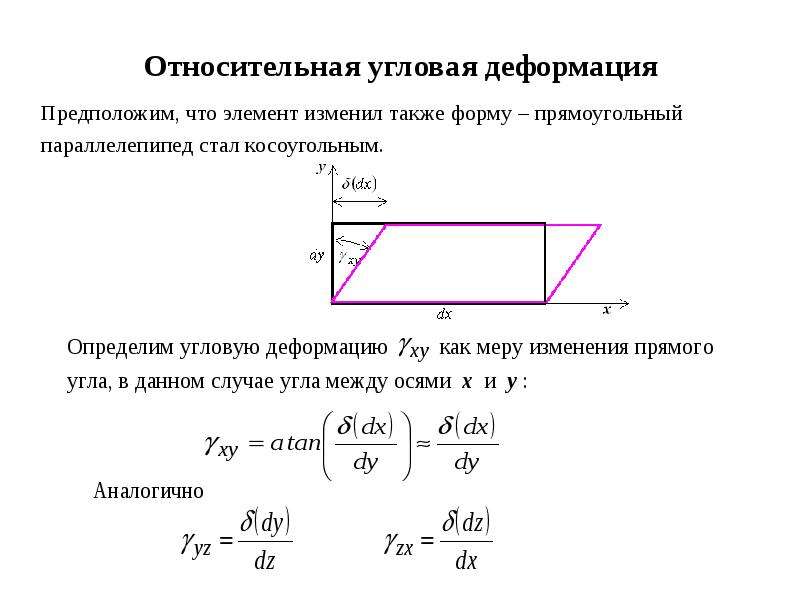

Относительная угловая деформация Предположим, что элемент изменил также форму – прямоугольный параллелепипед стал косоугольным.

Слайд 6

Описание слайда:

Закон Гука. Модули упругости

Слайд 7

Описание слайда:

Коэффициент Пуассона

Слайд 8

Описание слайда:

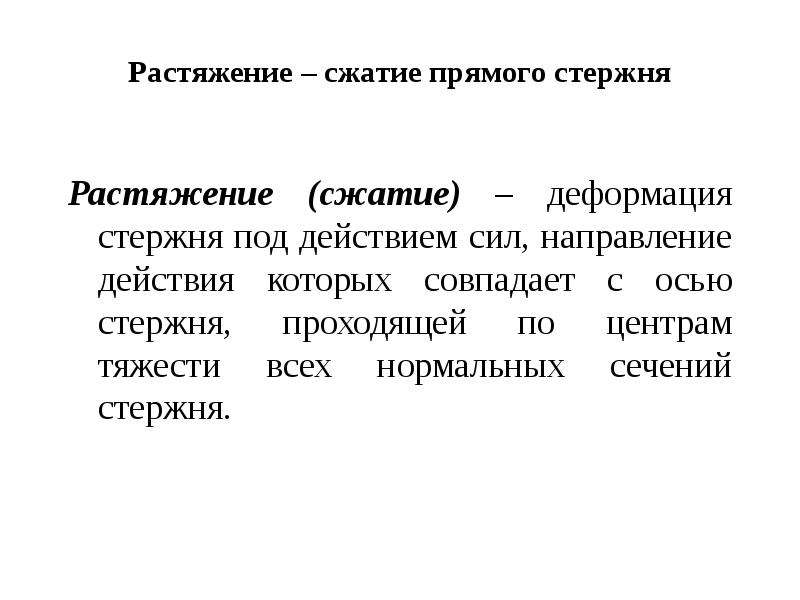

Растяжение – сжатие прямого стержня Растяжение (сжатие) – деформация стержня под действием сил, направление действия которых совпадает с осью стержня, проходящей по центрам тяжести всех нормальных сечений стержня.

Слайд 9

Описание слайда:

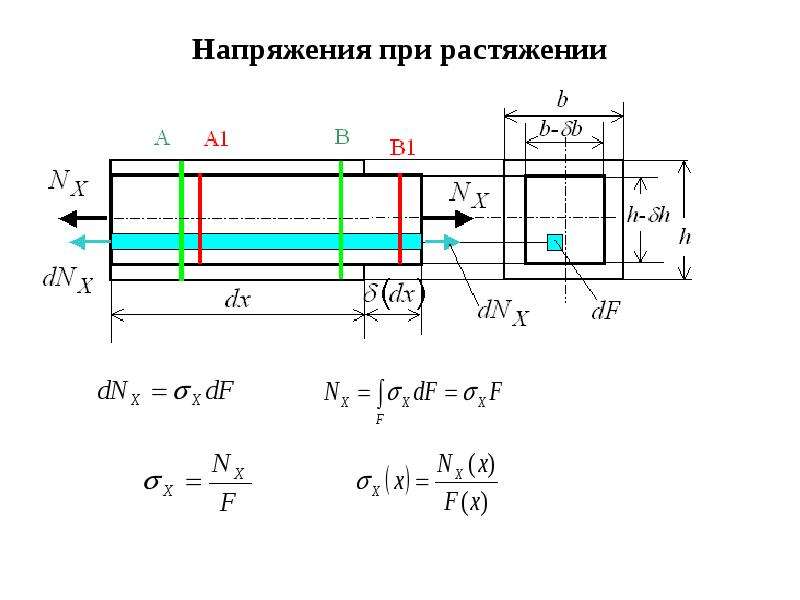

Напряжения при растяжении

Слайд 10

Описание слайда:

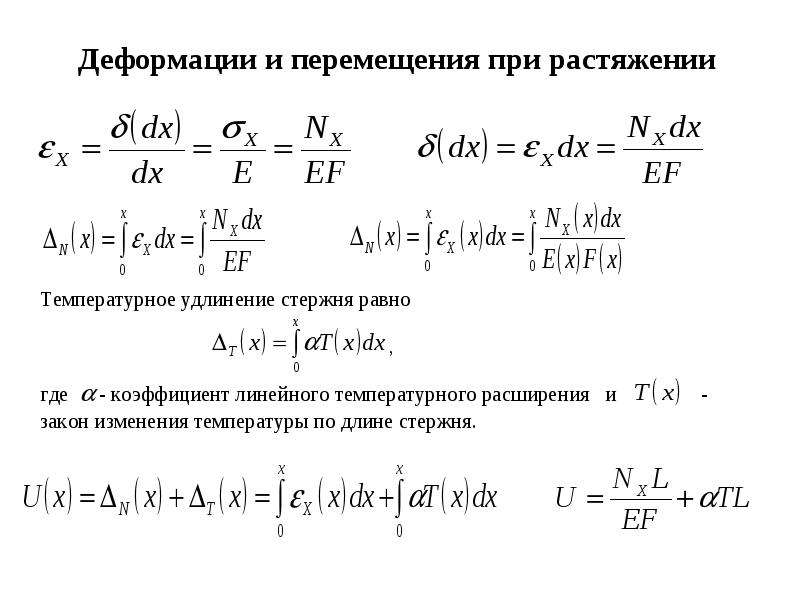

Деформации и перемещения при растяжении

Слайд 11

Описание слайда:

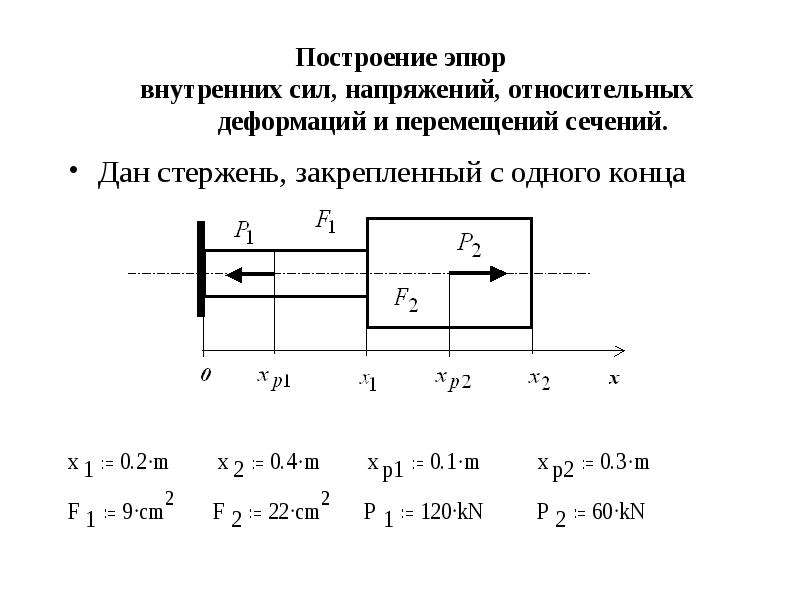

Построение эпюр внутренних сил, напряжений, относительных деформаций и перемещений сечений. Дан стержень, закрепленный с одного конца

Слайд 12

Описание слайда:

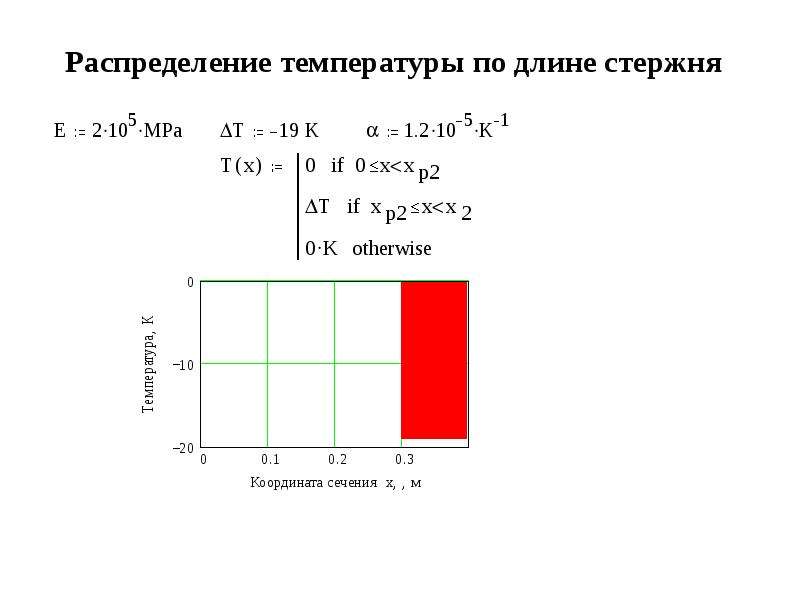

Распределение температуры по длине стержня

Слайд 13

Описание слайда:

Распределение площади сечения стержня по длине стержня

Слайд 14

Описание слайда:

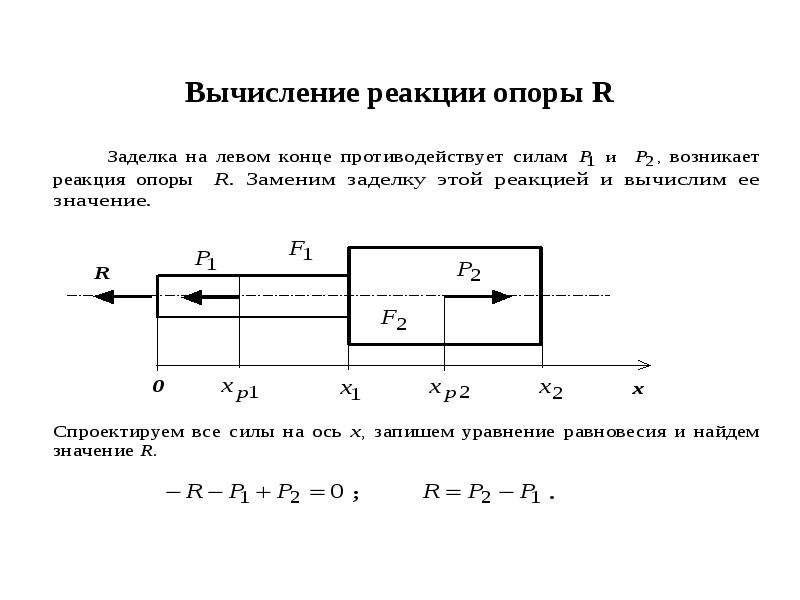

Вычисление реакции опоры R

Слайд 15

Описание слайда:

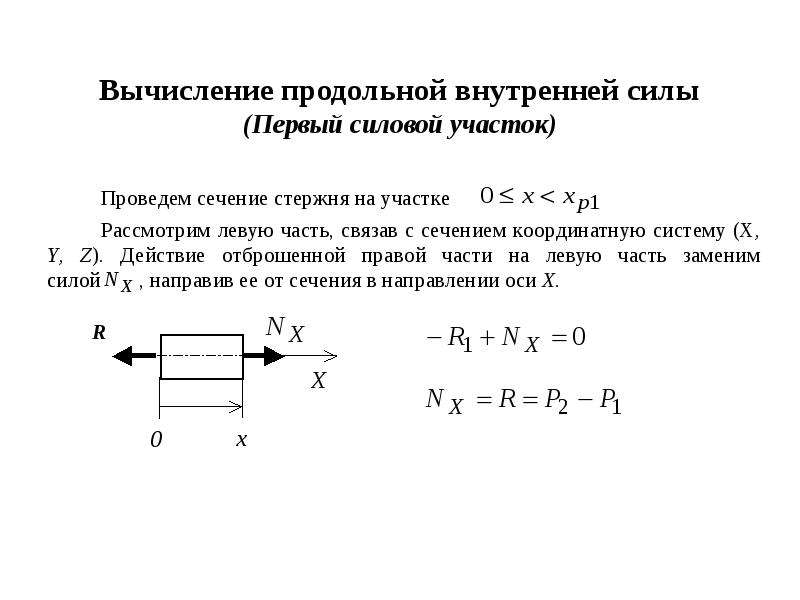

Вычисление продольной внутренней силы (Первый силовой участок)

Слайд 16

Описание слайда:

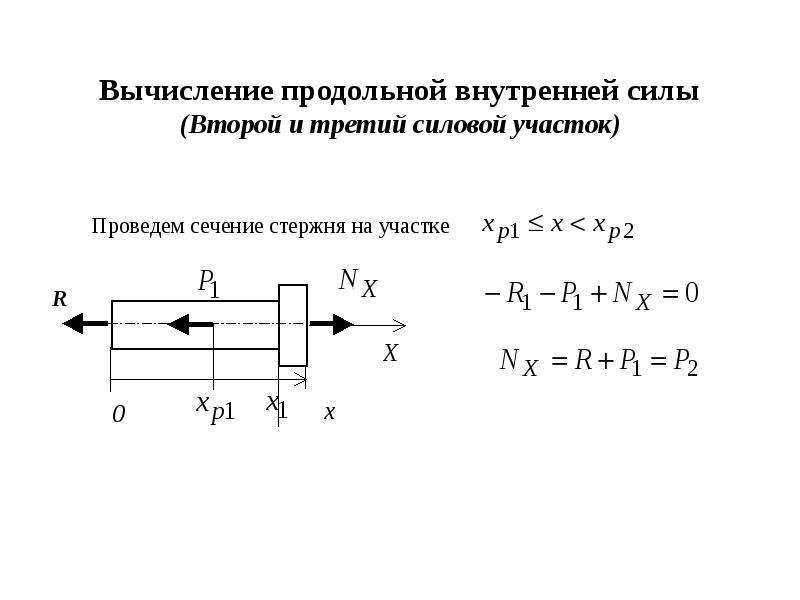

Вычисление продольной внутренней силы (Второй и третий силовой участок)

Слайд 17

Описание слайда:

Вычисление продольной внутренней силы (Четвертый силовой участок)

Слайд 18

Описание слайда:

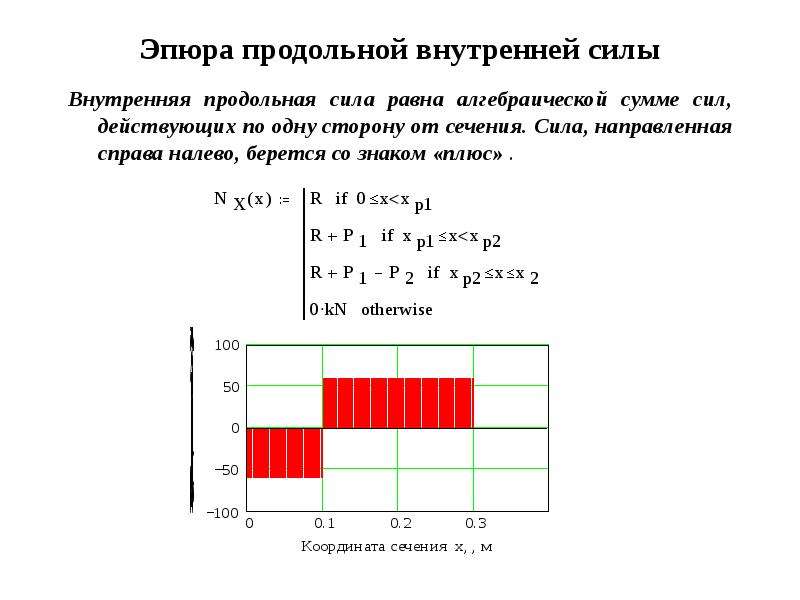

Эпюра продольной внутренней силы Внутренняя продольная сила равна алгебраической сумме сил, действующих по одну сторону от сечения. Сила, направленная справа налево, берется со знаком «плюс» .
